Τύπος προϊόντος	Οθόνη LCD
Μάρκα	Acer
Μοντέλο	XZ271UA
Μέγεθος οθόνης	27 ίντσες (69 cm)
Μέγιστη ανάλυση	2560 x 1440 @ 144 Hz
Τύπος πάνελ	TN
Χρόνος απόκρισης	0,5 ms (γκρι σε γκρι)
Φωτεινότητα	400 cd/m² (τυπική)
Δυναμική αντίθεση	100 000 000:1 (ACM)
Γωνία θέασης	170° οριζόντια, 160° κάθετα
Υποδοχές	HDMI 2.0, DisplayPort, USB 3.0 x4, ήχος (προαιρετικό)
Ηχεία	2 x 7 W (προαιρετικό)
Τροφοδοσία	100-240 V, 50/60 Hz
Διαστάσεις (Π x Υ x Β)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Καθαρό βάρος	8,35 kg
Κατανάλωση (λειτουργία/αναμονή/απενεργοποίηση)	25 W / 0,4 W / 0,3 W
Ενεργειακή κλάση	A
Ρυθμίσεις	Κλίση -5° έως +25°, περιστροφή -30° έως +30°, ύψος 0-110 mm
Ειδικές λειτουργίες	FreeSync, MPRT, Over Drive, σκοπευτικό σταυρό, υπερ-καθαρισμός
Καθαρισμός	Χρησιμοποιήστε ένα μαλακό πανί χωρίς διαλύτη; αποφύγετε αμμωνία και αλκοόλ
Ασφάλεια	Μην εκθέτετε στη βροχή, μην ανοίγετε, αποθήκευση μεταξύ -20°C και 60°C
Ανταλλακτικά	Αφαιρούμενη βάση, καλώδια HDMI και DP περιλαμβάνονται
Επισκευασιμότητα	Μην επιχειρείτε επισκευή μόνοι σας; επικοινωνήστε με εξουσιοδοτημένο τεχνικό

Συχνές ερωτήσεις - XZ271UA ACER

Πώς να καθαρίσω την οθόνη του μόνιτορ Acer XZ271UA;

Απενεργοποιήστε το μόνιτορ και αποσυνδέστε το καλώδιο τροφοδοσίας. Ψεκάστε ένα διάλυμα καθαρισμού χωρίς διαλύτη σε ένα μαλακό πανί και καθαρίστε απαλά. Μην ψεκάζετε ποτέ υγρό απευθείας στην οθόνη. Αποφύγετε προϊόντα με βάση αμμωνία ή αλκοόλ.

Ποια καλώδια περιλαμβάνονται με το μόνιτορ;

Το μόνιτορ συνοδεύεται από ένα καλώδιο HDMI και ένα καλώδιο DisplayPort. Ένα καλώδιο ήχου είναι προαιρετικό ανάλογα με το μοντέλο.

Πώς ρυθμίζω το ύψος του μόνιτορ;

Το μόνιτορ διαθέτει ρύθμιση ύψους από 0 έως 110 mm. Πιάστε τη βάση και ανυψώστε ή κατεβάστε την οθόνη στην επιθυμητή θέση. Η κλίση μπορεί να ρυθμιστεί από -5° έως +25° και η περιστροφή από -30° έως +30°.

Τι να κάνω αν η οθόνη δεν ανάβει;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι σωστά συνδεδεμένο τόσο στο μόνιτορ όσο και σε μια πρίζα. Βεβαιωθείτε ότι το κουμπί λειτουργίας είναι πατημένο. Αν η λυχνία είναι πορτοκαλί, το μόνιτορ βρίσκεται σε αναμονή; πατήστε το κουμπί λειτουργίας για να το ενεργοποιήσετε. Αν τίποτα δεν λειτουργεί, επικοινωνήστε με έναν εξουσιοδοτημένο τεχνικό.

Πώς να ενεργοποιήσω την τεχνολογία FreeSync;

Το FreeSync είναι ενεργοποιημένο από προεπιλογή όταν χρησιμοποιείτε συμβατή πηγή HDMI ή DP. Μπορείτε να το ελέγξετε στο μενού OSD κάτω από Λειτουργίες > FreeSync. Βεβαιωθείτε ότι η κάρτα γραφικών σας υποστηρίζει FreeSync και ότι το πρόγραμμα οδήγησης είναι ενημερωμένο.

Ποια είναι η εγγενής ανάλυση του μόνιτορ;

Η εγγενής ανάλυση είναι 2560 x 1440 με ρυθμό ανανέωσης 144 Hz. Για βέλτιστη ποιότητα εικόνας, ρυθμίστε την πηγή σας σε αυτήν την ανάλυση.

Διαθέτει ενσωματωμένα ηχεία το μόνιτορ;

Ναι, ανάλογα με το μοντέλο, το μόνιτορ μπορεί να είναι εξοπλισμένο με δύο ηχεία 7 W το καθένα. Ελέγξτε την ύπαρξη εισόδου ήχου στο πίσω μέρος. Τα ηχεία είναι προαιρετικά και μπορεί να μην υπάρχουν σε όλα τα μοντέλα.

Πώς αλλάζω την πηγή εισόδου;

Πατήστε το κουμπί Είσοδος στο πίσω μέρος του μόνιτορ. Χρησιμοποιήστε τα κουμπιά πλοήγησης για να επιλέξετε την επιθυμητή πηγή (HDMI ή DP) και πατήστε OK για επιβεβαίωση.

Είναι το μόνιτορ συμβατό με βάσεις VESA;

Ναι, το μόνιτορ είναι συμβατό με πρότυπα VESA. Το πόδι είναι αφαιρούμενο. Μπορείτε να αφαιρέσετε τη βάση και να τοποθετήσετε έναν βραχίονα VESA. Οι διαστάσεις στερέωσης δεν προσδιορίζονται αλλά είναι γενικά το στάνταρ 100x100 mm.

Πού μπορώ να κατεβάσω το πλήρες εγχειρίδιο του μόνιτορ;

Το πλήρες εγχειρίδιο είναι διαθέσιμο για δωρεάν λήψη στον ιστότοπο notice-facile.com ή στον επίσημο ιστότοπο υποστήριξης της Acer. Μπορείτε επίσης να ζητήσετε μετάφραση μέσω email.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XZ271UA ACER

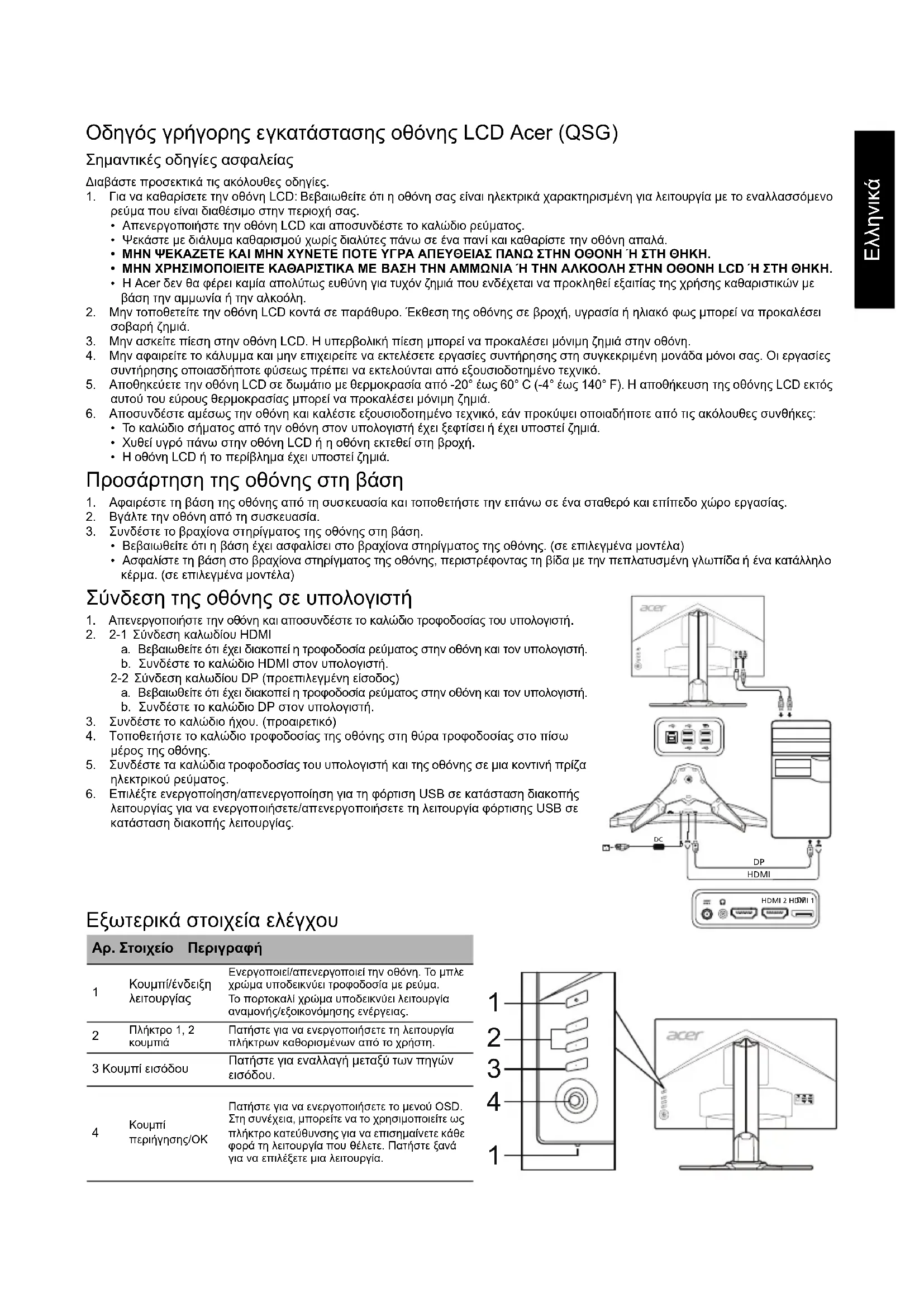

Οδηγός γρήγορης εγκατάστασης οθόνης LCD Acer (QSG)

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με εναλλασσόμενο ρεύμα που είναι διαθέσιμο στην περιοχή σας.
2. Απενεργοποιήστε την οθόνη LCD και αποσυνδέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ΜΗΝ ΨΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΝΕΡΟ Ή ΥΓΡΑ ΑΝΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Η ΣΤΗ ΘΗΚΗ.
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ. Η Acer δεν θα φέρει καμία ευθύνη για τυχόν ζημιά που ενδέχεται να προκληθεί από τη χρήση καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
6. Μην τοποθετείτε την οθόνη LCD κοντά σε παράθυρο. Εκεί η έκθεση σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει βλάβη ή ζημιά.
7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.
8. Μην απαιτείτε το καλώδιο να εκτελείτε επαλείς ουτυπικών ον συσκευών ούτε οάς. Ο προς οιοδοντίας πορείας πρέπει να εκτελούνται από εξουσιοδοτημένο τεχνικό.
9. Αποθηκεύστε την οθόνη LCD σε δωμάτιο με θερμοκρασία από -20° έως 60°C (-4° έως 140°F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
10. Αποσυνδέστε αμέσως την οθόνη και καλέστε εξουσιοδοτημένο τεχνικό, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες: Το καλώδιο ρεύματος ή το βύσμα έχει φθαρεί ή έχει υποστεί ζημιά. Χύθηκε υγρό πάνω στην οθόνη LCD ή η οθόνη εκτέθηκε σε βροχή. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσαρμογή της οθόνης στη βάση

1. Απαιτείται η σωστή και ολοκληρωμένη τοποθέτηση των ενός ολέρου και της τελικής ώρας εργασίας.
2. Βγάλτε την οθόνη από το αντοχή της συσκευασίας.
3. Ευθυγραμμίστε το βραχίονα στήριξης με τις οπές της οθόνης.

Βεβαιωθείτε ότι δεν έχει αφαιρεθεί το βραχίονα από το πνεύμα της σόδας. (η τσιγγάνα μεντέλα) Αφαιρέστε τη βάση από το βραχίονα του πνεύματος της σόδας, περιστρέφοντας τη βίδα με την τσιμπίδα ή ένα κατάλληλο κλειδί. (με πνεύμα

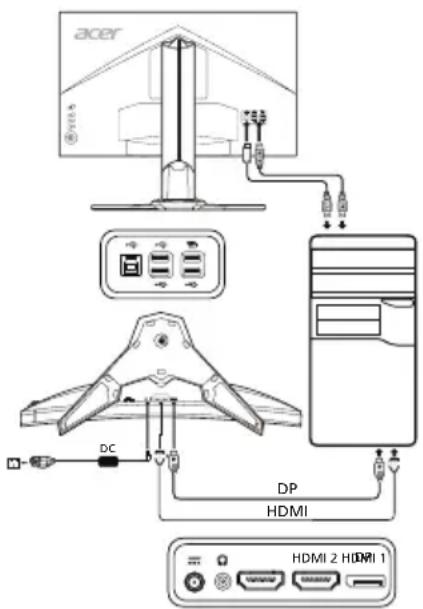

Σύνδεση της οθόνης σε υπολογιστή

1. Αφαιρέστε το καλώδιο τροφοδοσίας του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου HDMI

α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή. β. Συνδέστε το καλώδιο HDMI στον υπολογιστή. 2-2 Σύνδεση καλωδίου DP (προεπιλεγμένη είσοδος) α. Βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία ρεύματος στην οθόνη και τον υπολογιστή. β. Συνδέστε το καλώδιο DP στον υπολογιστή.

1. Συνδέστε το καλώδιο. (Προαιρετικό)
2. Το ενεργό τροφοδοσίας της ζώνης στον ουρανό τροφοδοσίας στο πάνω μέρος της ζώνης.
3. Συνοδεύεται από τα καλώδια τροφοδοσίας του υπολογιστή και της οθόνης για συνεχή τροφοδοσία ηλεκτρικού ρεύματος.
4. Ενεργοποιήστε/απενεργοποιήστε τη λειτουργία φόρτισης μέσω διακόπτη λειτουργίας για συνήθη/απενεργοποίηση της λειτουργίας φόρτισης USB σε κατάσταση διακοπής λειτουργίας.

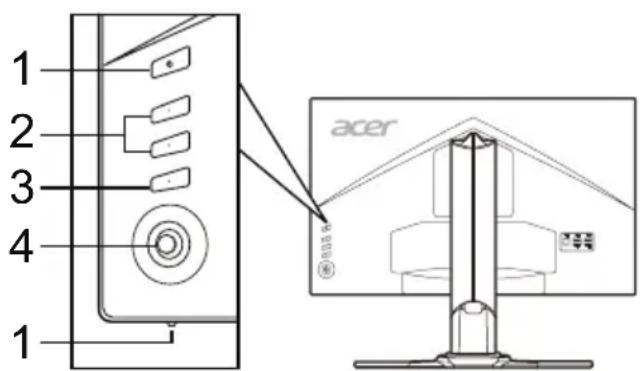

Εξωτερικά στοιχεία ελέγχου

Αρ. Στοιχείο Περιγραφή

1	Kouμπi/ενδειη λειουργίας	Ενεργοτοίει/ατενεργοτοίει ηγν οθόνη. To μιλεχρωμα Αντοδεικυέι τροφοδσία με ρεύμα. To ποτοκαλι χρωμα Αντοδεικυέι λειουργία αναμονής/εξοικονόμησις ενεργείας.
2	Πληκτρο 1, 2 Κουμπία	ΠατηOTE γίαν ενεργοτοίησε Εγη λειουργία Πληκτρων καθορισμένων ατό to χρόστη.
3	Kouμπi εἰσόδου	ΠατηOTE γία εναλλαγή μεταύ των πηγών εἰσόδου.
4	Kouμπi περηγησης/OK	ΠατηOTE γίαν ενεργοτοίησε Εγη Φεύ OSD. Ση συνέχει, μιτορείναν Φε έρησιμοτοίηει ως Πληκτρο Κατέβθυνας γίαν έπιαημαίνετε κάθε φρός η λειουργία του θέλετε. ΠατηOTE ξανά γίαν εἰπλέξετε μία λειουργία.

Κανόνες και προϋποθέσεις ασφάλειας

Εισαγωγή FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ραδιοσυχνότητες και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει εγγύηση ότι δεν θα προκύψουν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφώνου ή τηλεόρασης, που μπορεί να διαπιστωθεί με απενεργοποίηση και ενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να προσπαθήσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

Απορρίψτε το και ενεργοποιήστε την κεραία ήχους. Αυξήστε την ακρίβεια στόχευσης και κέντρου. - Συνδέστε τη συσκευή μέσω τριών του βύσματος διαφορικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο εκτυπωτής. - Συμβουλευτείτε τον αντιπρόσωπο ή έναν έμπειρο τεχνικό ή το προσωπικό/τηλεφωνική υποστήριξη για βοήθεια.

Δήλωση Συμμόρφωσης CE

Με το παρόν, η Acer Inc., δηλώνει ότι αυτή η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας EMC 2014/30/ΕΕ, της Οδηγίας Χαμηλής Τάσης 2014/35/ΕΕ, καθώς και της Οδηγίας RoHS 2011/65/ΕΕ και της Οδηγίας 2009/125/ΕΚ όσον αφορά τη θέσπιση ενός πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για προϊόντα που σχετίζονται με την ενέργεια.

Ειδοποίηση:

Η τιμή αποτελεί ένδειξη ζημίας από την οικογένεια και από την πλευρά της.

Ειδοποίηση: Οθόνη με οπίσθιο φωτισμό

Όλες οι συνδέσεις με άλλες υπολογιστικές συσκευές πρέπει να γίνονται με θωρακισμένα καλώδια για να διατηρηθεί η συμμόρφωση με τους κανόνες EMC.

Ειδοποίηση: Περιφερειακές συσκευές

Μη περιφερειακές συσκευές (συσκευές εισόδου/εξόδου, περιφερειακά, εκτυπωτές κ.λπ.) που είναι πιστοποιημένες ως προς τη συμμόρφωση με τα όρια της κατηγορίας Β μπορούν να συνδέονται σε αυτόν τον εξοπλισμό. Λειτουργία: Η πιστοποιημένη περιφερειακή συσκευή είναι πάντα ενεργή και δεν προκαλεί παρεμβολές στη λειτουργία του βασικού εξοπλισμού.

Προσοχή

Ο λειτουργός του δέν έχει εγκρίνει πρώτα από τον κατασκευαστή. Ενδέχεται να ακυρώσουν την άδεια του χρήστη, η οποία χορηγείται από την Ομοσπονδιακή Επιτροπή Επικοινωνιών, για τη χρήση αυτού του προϊόντος.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανόνων FCC. Η λειτουργία της υπόκειται στις ακόλουθες δύο προϋποθέσεις: (1) αυτή η συσκευή δεν πρέπει να προκαλεί επιβλαβείς παρεμβολές και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνεται, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Είσοδος: Καλώδιο χρήστη

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το καναδικό πρότυπο ICES-003.

Oθóvη LCD	Σύτημα Μόβγησες	Εγχρωμη Μθόνη LCD TFT
	Μέγεθος 27"W (69 cm)
	Βήμα pixel	0,233 mm (O) x 0,233 mm (K)
	Φιτείνότητα	400 cd/m2(τυπική)
	Αντίβεαι	100000000:1 μέγ (ACM)
	Γωνλί προβαλής	170° (O) 160° (K) (CR=10)
	Χρόνος ατάκριασες	0,5 ms (G σ ε G)
	Τύτος πάνελ TN
	Ορίζουνησα οὐνότητα	HDMI 2.0: 31-222 KHzDP: 222-222 KHz
	Κατακόρμη Συνότητα	HDMI 2.0: 56-144 HDP: 40-144 HzHDMI 2.0: 40-144 Hz (FreeSync ενερό)
Xρώματα Φόνης		16,7 Εαταμμύρία
Συχόντητα κουκλίδων		HDMI 2.0/DP: 600 MHz
Μέγιαη Αναλυαη		2560 x 1440 @ 144 Hz
Τοτοθέτηηη και ἀμεηλέιηρυγία	VESA DDCCI/DDC2B
Κλάη Ενεργειακής αἰτόδοης	A
* Ετήσια Ακανλαωη ενεργείας	42 (kWh) (για μοντέλο εἰσόδου HDMI)
Κατανλαωη ρεύματος (στα 200 nits)	Λειουρία Ενεργοτοιηης	25,0 W (τυπική)
	Λειουρία αυαμονής	0,4 W (τυπική)
	Λειουρία απενργοτοιηης	0,3 W (τυπική)
Υπόθουχή εἰσόδου	HDMI 19 ακίδων (μόνο μοντέλο εἰσόδου HDMI)DP (μόνο μοντέλο εἰσόδου DP)
Σημα βίντεο εἰσόδου	Σημα HDMI (μόνο μοντέλο εἰσόδου HDMI) (προαρεικό)DP (μόνο μοντέλο εἰσόδου DP) (προαρεικό)
Ηχεία	7 W x 2 (μόνο μοντέλο εἰσόδου έχου) (προαρεικό)
USB	USB 3.0 x 4
Μέγιατο μέγεθος Χεύνης	Ορίζουνια: 596,74 mmKατακόρμη: 335,66 mm
Πηγή διχύος	100-240 V, 50/60 Hz
Περβαλλοντίκα ζητήμα	Θερμακραίδα Λειαρύγλες: 0° εύς 40°CΘερμακραίδα ατίθηκεύης: -20° εύς 60°CYγραίδα Λειαρύγλες: 20% εύς 80%
Διαστάσεις	613,68 (Π) x 401,59 ~ 511,59 (Y) x 268,38 (B) mm
Βάρος (K. B.)	8,35 kg (καθαρό)
Προδιαγράες μηχανισμου	Κλίση: -5° εύς +25° (μόνο στο έυηλότερο σημείο μπορύν vα προαφρθουν 25 μοίρες κλίση γία τη Ϝυνίανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιaνιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιαανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιανιβαδη; Nai
Εξωτερίκα στοχεία ελέγου	Διακόπηης/κουμπία	Κουμπία Μειουρίας Πλήκτρο 1 Πλήκτρο περίγηης
	Λειουρίες	Φιθενόπης Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση ΑντίθεσηΩ Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Διακρωμης Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθεση Αντίθε σRGBAπόρωση 6 αέδουνKαρεμός 6 αέδουνEνταση Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εgamma Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγ αδύης Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγαίη Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Εγδύης Μβατεύης Μβατεύης Μβατεύης Μβατεύης Μβατεύης Μβατεύης Μβατεύης Μβατεύης Μβατεύης Μβατεύης Μβατεύης Μβατεόπεις Μβατεόπεις Μβατεόπεις Μβατεόπεις Μβατεόπεις Μβατεόπεις Μβατεόπεις Μβατεόπεις Μβατεόπεις Μβατεόπειν Μβατεόπειν Μβατεόπειν Μβατεόπειν Μβατεόπειν Μβατεόπειν Μβατεόπειν Μβατεόπειν Μβατεόπειν Μβατεόπειν
Ολες Απροδίγαράες μτόκειται σε αλλαγές χωρίς προεδίθουης.

Βρείτε τα εγχειρίδια και την τεχνική υποστήριξη για το προϊόν Acer στην επίσημη ιστοσελίδα υποστήριξης της Acer.

* Η εκτιμώμενη ετήσια κατανάλωση υπολογίζεται με βάση την τυπική κατανάλωση σε περίοδο 4 ωρών, 365 ημέρες ετησίως.
