XZ271UA - Monitör ACER - Ücretsiz kullanım kılavuzu

Ürün Tipi	LCD Monitör
Marka	Acer
Model	XZ271UA
Ekran Boyutu	27 inç (69 cm)
Maksimum Çözünürlük	2560 x 1440 @ 144 Hz
Panel Tipi	TN
Tepki Süresi	0,5 ms (gri to gri)
Parlaklık	400 cd/m² (tipik)
Dinamik Kontrast	100 000 000:1 (ACM)
Görüş Açısı	170° yatay, 160° dikey
Bağlantılar	HDMI 2.0, DisplayPort, USB 3.0 x4, ses (isteğe bağlı)
Hoparlörler	2 x 7 W (isteğe bağlı)
Güç Kaynağı	100-240 V, 50/60 Hz
Boyutlar (G x Y x D)	613,68 x 401,59 ~ 511,59 x 268,38 mm
Net Ağırlık	8,35 kg
Güç Tüketimi (açık/bekleme/kapalı)	25 W / 0,4 W / 0,3 W
Enerji Sınıfı	A
Ayarlar	Eğim -5° ila +25°, döndürme -30° ila +30°, yükseklik 0-110 mm
Özel İşlevler	FreeSync, MPRT, Over Drive, nişan noktası, süper temizleme
Temizlik	Çözücü içermeyen yumuşak bir bez kullanın; amonyak ve alkolden kaçının
Güvenlik	Yağmura maruz bırakmayın, açmayın, -20°C ile 60°C arasında saklayın
Yedek Parçalar	Çıkarılabilir taban, HDMI ve DP kabloları dahil
Onarılabilirlik	Kendi başınıza tamir etmeye çalışmayın; yetkili teknisyene başvurun

Sık sorulan sorular - XZ271UA ACER

Acer XZ271UA monitörümün ekranını nasıl temizlerim?

Monitörü kapatın ve güç kablosunu çıkarın. Çözücü içermeyen bir temizlik solüsyonunu yumuşak bir beze püskürtün ve nazikçe temizleyin. Asla sıvıyı doğrudan ekrana sıkmayın. Amonyak veya alkol bazlı ürünlerden kaçının.

Monitörle birlikte hangi kablolar geliyor?

Monitör, bir HDMI kablosu ve bir DisplayPort kablosu ile birlikte gelir. Modele bağlı olarak ses kablosu isteğe bağlıdır.

Monitörün yüksekliğini nasıl ayarlarım?

Monitör, 0 ila 110 mm arasında yükseklik ayarına sahiptir. Tabanı tutun ve ekranı istediğiniz konuma kaldırın veya indirin. Eğim -5° ila +25°, döndürme -30° ila +30° arasında ayarlanabilir.

Ekran açılmazsa ne yapmalıyım?

Güç kablosunun hem monitöre hem de elektrik prizine doğru şekilde takıldığından emin olun. Güç düğmesine basıldığından emin olun. Gösterge turuncuysa monitör bekleme modundadır; uyandırmak için güç düğmesine basın. Hiçbir şey işe yaramazsa yetkili bir teknisyene başvurun.

FreeSync teknolojisini nasıl etkinleştiririm?

FreeSync, uyumlu bir HDMI veya DP kaynağı kullanıldığında varsayılan olarak etkindir. Bunu OSD menüsünde İşlevler > FreeSync altında kontrol edebilirsiniz. Ekran kartınızın FreeSync'i desteklediğinden ve sürücünün güncel olduğundan emin olun.

Monitörün doğal çözünürlüğü nedir?

Doğal çözünürlük 2560 x 1440 ve yenileme hızı 144 Hz'dir. En iyi görüntü kalitesi için kaynağınızı bu çözünürlüğe ayarlayın.

Monitörün dahili hoparlörleri var mı?

Evet, modele bağlı olarak monitörde her biri 7 W olan iki hoparlör bulunabilir. Arkada bir ses girişi olup olmadığını kontrol edin. Hoparlörler isteğe bağlıdır ve tüm modellerde bulunmayabilir.

Giriş kaynağını nasıl değiştiririm?

Monitörün arkasındaki Giriş düğmesine basın. Gezinme düğmelerini kullanarak istediğiniz kaynağı (HDMI veya DP) seçin ve onaylamak için OK tuşuna basın.

Monitör VESA montajları ile uyumlu mu?

Evet, monitör VESA standartlarıyla uyumludur. Ayak çıkarılabilir. Tabanı çıkarıp bir VESA kolu takabilirsiniz. Montaj boyutları belirtilmemiştir ancak genellikle 100x100 mm standardındadır.

Monitörün tam kılavuzunu nereden indirebilirim?

Tam kılavuz notice-facile.com sitesinde veya Acer'ın resmi destek sitesinde ücretsiz olarak indirilebilir. Ayrıca e-posta ile çeviri talebinde bulunabilirsiniz.

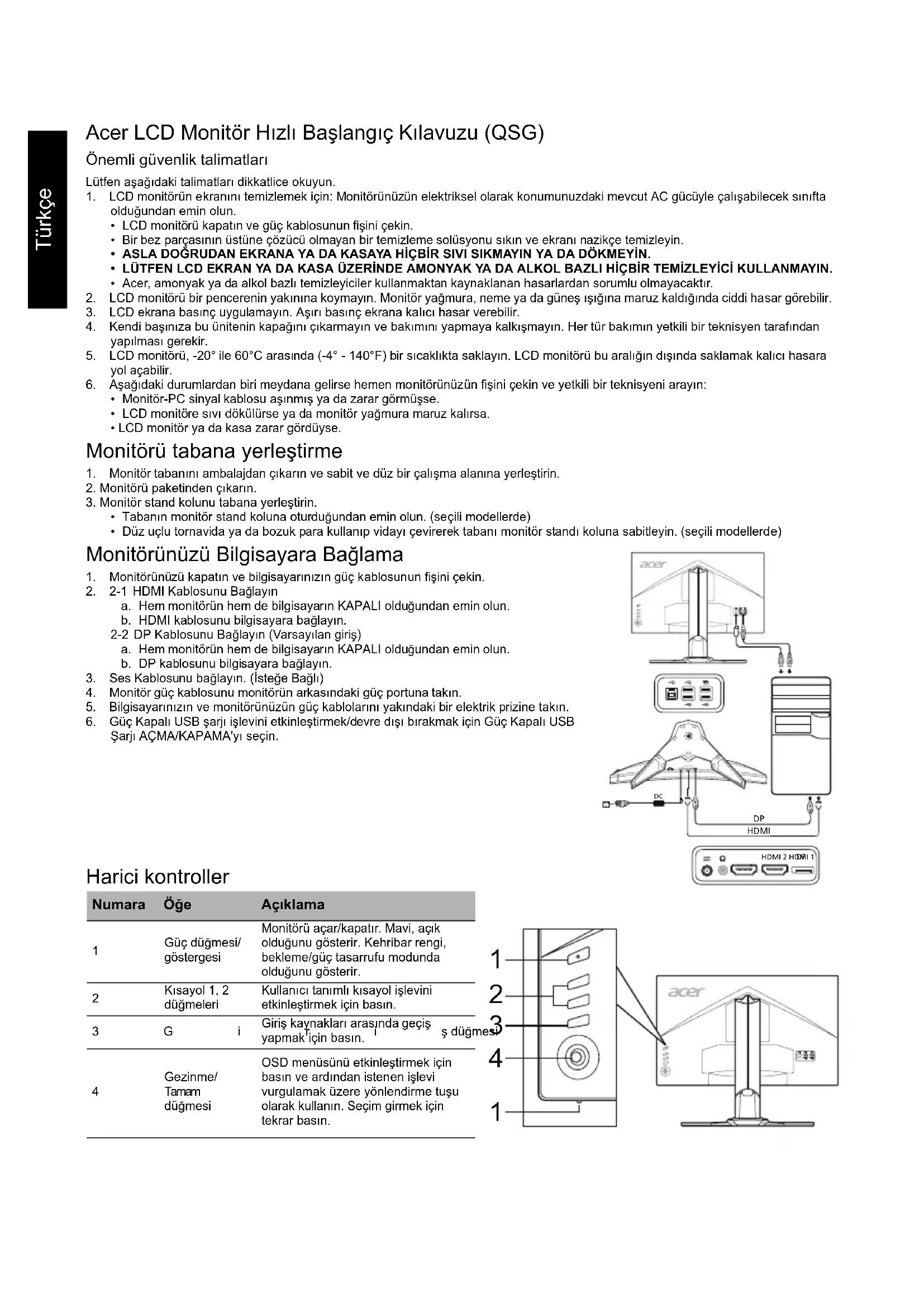

KULLANIM KILAVUZU XZ271UA ACER

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üzerine aşındırıcı olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
4. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
5. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
6. Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her türlü bakımın yetkili bir teknisyen tarafından yapılması gerekir.
7. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
8. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
9. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
10. LCD monitör ya da kasa zarar gördüyse.

Monitörü tabana yerleştirme

1. Monitör tabanını ambalajdan çıkarın ve sabit ve düz bir çalışma alanına yerleştirin.
2. Monitörü paketinden çıkarın.
3. Monitör stand kolunu tabana yerleştirin.

Tabanın monitör stand koluna oturduğundan emin olun. (seçili modellerde) - Düz uçlu tornavida ya da bozuk para kullanıp vidayı çevirerek tabanı monitör stand koluna sabitleyin. (seçili modellerde)

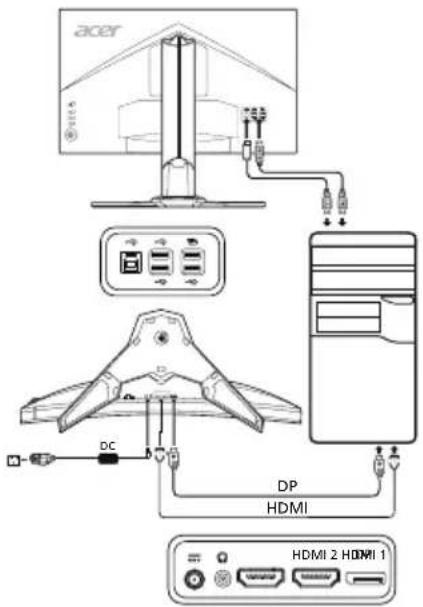

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 HDMI Kablosunu Bağlayın

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI kablosunu bilgisayara bağlayın.

2-2 DP Kablosunu Bağlayın (Varsayılan giriş) a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın. 3. Ses Kablosunu bağlayın. (İsteğe Bağlı) 4. Monitör güç kablosunu monitörün arkasındaki güç portuna takın. 5. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın. 6. Güç Kapalı USB şarjı işlevini etkinleştirmek/devre dışı bırakmak için Güç Kapalı USB Şarjı AÇMA/KAPAMA'yı seçin.

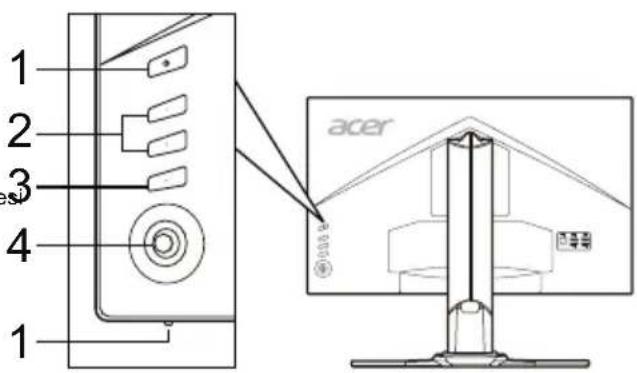

Harici kontroller

Numara	Öğe	Açıklama
1	Güçduğmesi/göstergesi	Monitoru açar/kapatır. Mavi, açıkoldugu n Güsterir. Kehribar rengi,beklemegüç tasarrufu modundaoldugu n Güsterir.
2	Kisayol 1, 2duğmeleri	Kullanı tanımlı kisayol,islevinietkinleşirmek icin basın.
3	G	Giriş kaynak;lariarasindaGPCİyapmak icin basın.Ş)düz
4	Gezinme/Tamamduğmesi	OSD menüsunlenu etkinleşirmek icinbasın ve ardashan istenen,islevivurgulamak üzere yönldirme tuşularak kulan;r.Seçim girmek icintekrar basın.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar, ev kurulumunda meydana gelebilecek zararlı bir girişime karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve yayabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir girişimde bulunabilir. Bununla birlikte, bu girişimin belirli bir kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımında, aygıtı kapatıp açarak tespit edilebilen zararlı bir girişime neden olursa, kullanıcı aşağıdaki önlemlerden birini ya da birkaçını alarak bu girişimi düzeltmeyi deneyebilir:

• Alıcı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
• Yardım için satıcınıza ya da deneyimli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc. bu LCD monitörün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile 2009/125/AT Yönetmeliği'nin enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygıtlarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcısına girişim meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.

Çalışma koşulları

Bu aygıt FCC Kurallarının 15. maddesine uygundur. Çalışması şu iki koşula bağlıdır: (1) bu aygıt zararlı bir girişime neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıt alınan her girişimi kabul etmek zorundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanılarak Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi almak için lütfen yerel belediyeye, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürüçü Sistemı TFT Rehkl LCD
	Boyut 27"W (69 cm)
	Piksel Aralişi	0,233 mm (Y) x 0,233 mm (D)
	Parlaklik	400 cd/m2 (Tipik)
	Kontrast 100.000.000:1	Maks (ACM)
	Görülebilir Aço170° (Y)	60° (D) (CR=10)
	Tepki Sūresi 0,5 ms (G)	G
	Panel Türü TN
	Yatay Frekans	HDMI 2.0: 31 - 222 KHzDP: 222 - 222 KHz
	Dikey Frekans	HDMI 2.0: 56 - 144 HDP: 40 - 144 HDMI 2.0: 40-144 Hz (FreeSync Aço)
Ekran Renkleri 16,7 Milyon
Dot Clock HDMI 2.0/DP: 600 MHz
Maksimum Çozünurlük 144 Hz'de 2560 x 1440
Tek ve Kullan VESA DDCCI/DDC2B
Enerji Verimilitgü Sinifi		A
*Yilık Enerji Tüketimi		42 (kWh) (HDMI girisi Modeli İnci)
Güç Tüketimi(200 nit'te)	Açık Mod 25,0 W (Tipik)
	Uyku Modu 0,4 W (Tipik)
	Kapali Mod 0,3 W (Tipik)
Giri Şağlayışı		HDMI 19 pim (Sadece HDMI Girisi Model)DP (Sadece DP Girisi Model)
Giri Şa video Sinyali		HDMI sinyali (Sadece HDMI Girisi Model) (Isteşba�能)DP (Sadece DP Girisi Model) (Isteşba�能)
Hoparlörler		7 W x 2 (Sadece Ses Girisi Model) (Isteşba�能)
USB		USB 3.0 x 4
Maksimum Ekran Būyūklüoğlu		Yatay: 596,74 mmDikey: 335,66 mm
Güç Kaynaya		100-240 V, 50/60 Hz
Çevresel Durumlar		Çalıma Sıcalı�能: 0° - 40°C Saklama Sıcalı�能: -20° - 60°CÇalıma Nem Arai�能: %20 - %80
Boyutlar		613,68 (G) x 401,59 - 511,59 (Y) x 268,38 (D) mm
Ağırlik (Net)		8,35 kg (net)
Mekanizma Teknik Özellikleri		Eşimi: -5° - +25° (Yükselme açılı�能 sadece en yüksel noktada 25 derecelik yaslanma sunul bilir)Dönös: -30° - +30°Boy ayarlamasi: 0 mm - 110 mmPivot: HayirAynlabilir ayak noktası: Evet
Harici konntroller	Anahtar/Dügmeler	Güç DüşmesiKisayol 1Kisayol 2Giris5 Gezinme Tuşu
	Islevler	ParlaklikKontrastSiyah GüçlendirMavi ilekACMSuper NetlikGammaRenk Sıcalı�能ModiarsRGB Modu6 eks. Ton6 eks. Doğun.Ses SeviyesiAsınlıHzFree SyncMPRTHedef noktaDüzlerin bilir yapilmadan deglisiklge gidile bilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.

*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
