Produkto tipas	Statybos radijas
Prekės ženklas	Bosch
Modelis	GPB 18V5 SC Professional
Maitinimas	Tinklo 230/110 V kintamoji srovė arba ličio jonų 18 V baterija (GBA 18V... / ProCORE18V...)
Svoris	9,2–10,2 kg (priklausomai nuo baterijos)
Stiprintuvo galia	4 × 5 W
Radijo priėmimas	FM (87,5–108 MHz) ir DAB+ (174,928–239,200 MHz)
Bluetooth	Bluetooth® 5.0, diapazonas 2 402–2 480 MHz, maks. galia 10 mW
AUX įvestis	3,5 mm ausinių lizdas
USB įkrovimo prievadas	USB, maks. srovė 2,1 A
Kintamosios srovės lizdas	2 lizdai (bendra maks. srovė pagal nuorodą: 9–15 A)
Atsarginės baterijos	2 × 1,5 V LR6 (AA) laikui ir nustatymams išsaugoti
Apsaugos klasė	IPX4 (apsaugotas nuo vandens purslų)
Naudojimo temperatūra	0 °C iki +35 °C
Laikymo temperatūra	−20 °C iki +50 °C
Ekvalaizeris	Išankstiniai nustatymai Jazz, Rock, Pop, Classic ir Custom (žemų/aukštų dažnių reguliavimas nuo −5 iki +5)
Stočių atmintis	4 vietos FM ir DAB+
Nutildymo funkcija	Taip (mygtukas Mute)
Ekranas	Daugiafunkcinis ekranas su baterijos įkrovos indikatoriumi
Valymas	Minkšta drėgna šluoste be ploviklių ir tirpiklių
Pridedami priedai	AUX laidas, atsarginė baterija (nerodyta)

Dažnai užduodami klausimai - GPB 18V5 SC Professional BOSCH

Kaip įjungti ir išjungti GPB 18V5 SC radiją?

Paspauskite Įjungimo/išjungimo mygtuką (15). Norėdami išjungti, paspauskite dar kartą. Paskutinis garso šaltinio nustatymas išsaugomas.

Kaip nustatyti garsumą?

Pasukite meniu rankenėlę (22) pagal laikrodžio rodyklę, kad padidintumėte garsumą, prieš laikrodžio rodyklę – kad sumažintumėte. Vertė (0–30) trumpai rodoma.

Kaip prijungti išmanųjį telefoną per Bluetooth?

Paspauskite šaltinio mygtuką (18), kol pamatysite Bluetooth simbolį, arba paspauskite Bluetooth mygtuką (21). Įjunkite Bluetooth išmaniajame telefone ir pasirinkite 'GPB 18V-5 SC xxx' įrenginių sąraše.

Kaip išsaugoti FM stotį?

Pasirinkite norimą FM stotį, tada paspauskite atminties mygtuką (17), kol ekrane pasirodys vietos numeris.

Ar radiją galima naudoti be tinklo?

Taip, jis veikia su ličio jonų 18 V baterija (GBA 18V... arba ProCORE18V...). Baterijos režimu pasiekiamas tik garsas ir USB įkrovimas.

Kaip pakeisti atsargines baterijas?

Atidarykite akumuliatoriaus dangtelį (27), išimkite bateriją, tada atidarykite baterijų skyriaus dangtelį (24). Įdėkite 2 LR6 (AA) baterijas, laikydamiesi nurodyto poliškumo.

Ką daryti, jei radijas nebeįsijungia?

Pirmiausia patikrinkite bateriją (įkrovimas arba pakeitimas). Jei maitinama iš tinklo, išbandykite kitą lizdą. Jei problema išlieka, susisiekite su Bosch techninės priežiūros tarnyba.

Kaip naudoti DAB+ funkciją?

Paspauskite šaltinį (18), kol bus rodoma DAB. Rodoma paskutinė stotis. Sukite šaltinį, kad pakeistumėte stotį. Automatinei paieškai vienu metu laikykite nuspaudę žemyn (13) ir aukštyn (19) paieškos mygtukus.

Ar galima įkrauti telefoną per radiją?

Taip, naudokite USB prievadą (11), esantį medijos skyriuje. Maksimali įkrovimo srovė yra 2,1 A. Įkrauti galima tik tada, kai radijas yra įjungtas (maitinamas iš tinklo arba baterijos).

Kaip išvalyti radiją?

Naudokite minkštą drėgną šluostę. Nenaudokite ploviklių ar tirpiklių. Įsitikinkite, kad dangteliai uždaryti, kad apsaugotumėte nuo vandens ir dulkių.

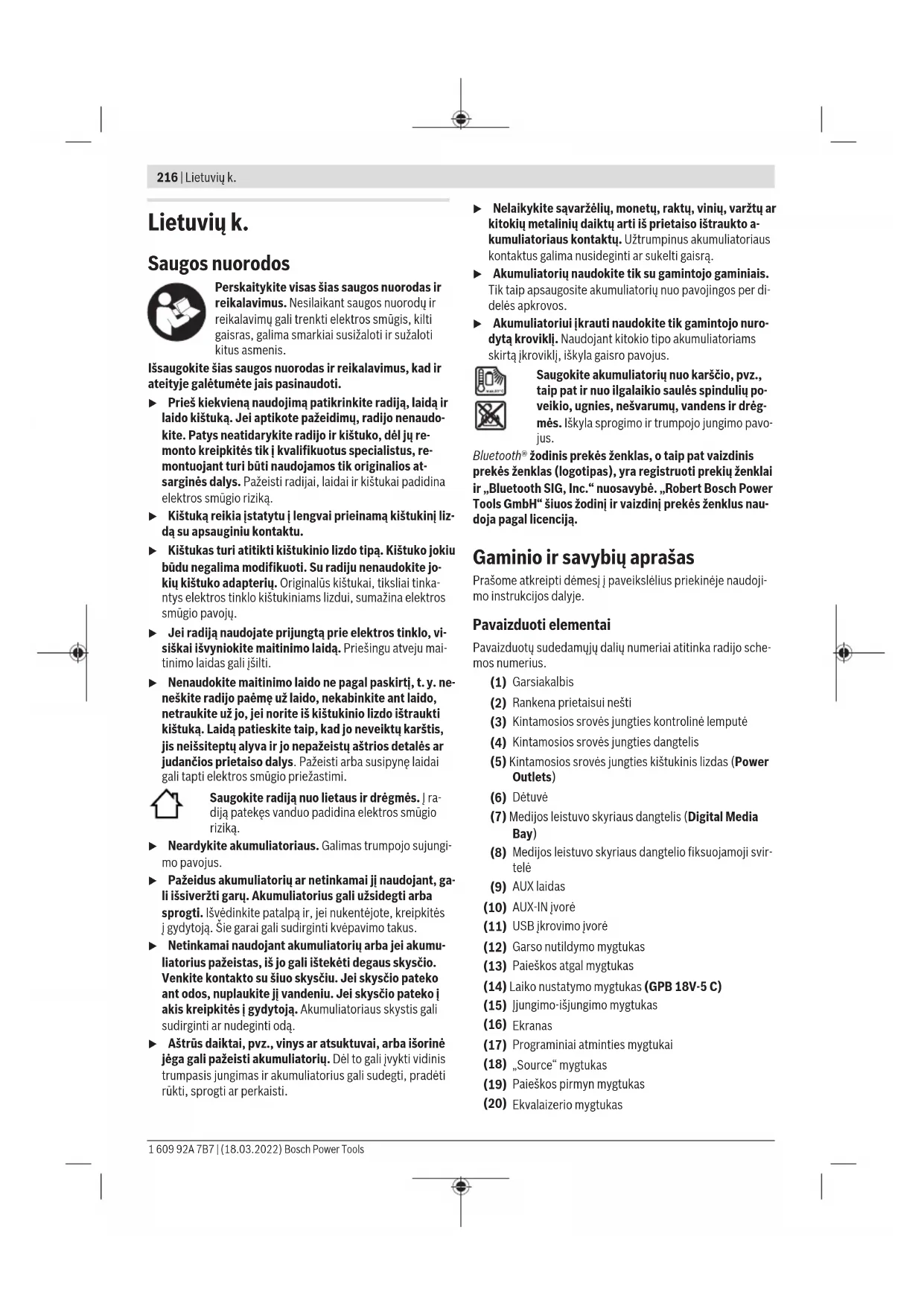

NAUDOJIMO INSTRUKCIJA GPB 18V5 SC Professional BOSCH

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Prieš kiekvieną naudojimą patikrinkite radiją, laidą ir laido kištuką. Jei aptikote pažeidimų, radijo nenaudokite. Patys neatidarykite radijo ir kištuko, dėl jų remonto kreipkitės tik į kvalifikuotus specialistus, remontuojant turi būti naudojamos tik originalios atsarginės dalys. Pažeisti radijai, laidai ir kištukai padidina elektros smūgio riziką. Kištuką reikia įstatyti į lengvai prieinamą kištukinį lizdą su apsauginiu kontaktu. Kištukas turi atitikti kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Su radiju nenaudokite jokių kištuko adapterių. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniams lizdams, sumažina elektros smūgio pavojų. Jei radiją naudojate prijungtą prie elektros tinklo, visiškai išvyniokite maitinimo laidą. Priešingu atveju maitinimo laidas gali įkaisti. Nenaudokite maitinimo laido ne pagal paskirtį, t.y. neneškite radijo paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.

Saugokite radiją nuo lietaus ir drėgmės. Į radiją patekęs vanduo padidina elektros smūgio riziką.

Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus. Netinkamai naudojant akumuliatorių arba jei akumuliatorius pažeistas, iš jo gali ištekėti degaus skysčio. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.

Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti iš prietaiso ištraukto akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. Akumuliatorių naudokite tik su gamintojo gaminiais. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos. Akumuliatoriui įkrauti naudokite tik gamintojo nurodytą kroviklį. Naudojant kitokio tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nesvarumo, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

„Bluetooth®“ žodinis prekės ženklas, o taip pat vaizdinis prekės ženklas (logotipas), yra registruoti prekių ženklai ir „Bluetooth SIG, Inc.“ nuosavybė. „Robert Bosch Power Tools GmbH“ šiuos ženklus ir vaizdinį prekės ženklą naudoja pagal licenciją.

Gaminio ir savybių aprašas

Prašome atkreipti dėmesį į paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Pavaizduoti elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka radijo schemos numerius.

(1) Garsiakalbis (2) Rankena prietaisui nešti (3) Kintamosios srovės jungties kontrolinė lemputė (4) Kintamosios srovės jungties dangtelis (5) Kintamosios srovės jungties kištukinis lizdas (Power Outlets) (6) Dėtuvė (7) Medijos leistuvo skyriaus dangtelis (Digital Media Bay) (8) Medijos leistuvo skyriaus dangtelio fiksuojamoji svirtelė (9) AUX laidas (10) AUX-IN įvorė (11) USB įkrovimo įvorė (12) Garso nutildymo mygtukas (13) Paieškos atgal mygtukas (14) Laiko nustatymo mygtukas (GPB 18V-5 C) (15) Įjungimo-išjungimo mygtukas (16) Ekranas (17) Programiniai atminties mygtukai (18) „Source“ mygtukas (19) Paieškos pirmyn mygtukas (20) Ekvalaizerio mygtukas

(21) Mygtukas Bluetooth® (22) Meniu mygtukas (GPB 18V-5 SC) (23) Baterijų skyriaus dangtelio fiksatorius (24) Baterijų skyriaus dangtelis (buferinės baterijos) (25) Akumuliatoriaus atblokavimo klavišas (26) Akumuliatorius (27) Akumuliatoriaus gaubtas (Battery Bay) (28) Akumuliatoriaus gaubto fiksuojamoji svirtelė (29) Akumuliatoriaus įtvaras (30) Strypinė antena

a) Pavaizduoti ar aprašyti priedai tiekiami į standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

Ekrano simboliai

(a) Radijo dažnio indikatorius (GPB 18V-5 C) (b) Akumuliatoriaus įkrovos būklės indikatorius (c) Atminties vietos indikatorius (d) Aukštų/žemų dažnių lygio indikatorius (GPB 18V-5 C) (e) Stereopriėmimo indikatorius (f) Garso nutildymo indikatorius (g) Bluetooth® indikatorius (h) Garso šaltinio indikatorius (i) Skambesio išankstinio nustatymo indikatorius (j) Laiko indikatorius (k) Daugiafunkcis indikatorius (GPB 18V-5 SC)

Techniniai duomenys

Statybu aikšteles radijas GPB 18V-5 C GPB 18V-5 SC
Gaminio numeris		3601 DA4 0..	3601 DA4 1..
Priëmimas DAB+ - ●
Darbiné jtampa
- kai prijungta prie elektrós tinklo V 230/110 230/110
- naudoant su akumulatoriumi V 18 18
Stiprintuvo vardiné galia W 4 × 5 4 × 5
UTB priëmimo diapazonas MHz 87,5-108 87,5-108
DAB+ priëmimo diapazonas MHz	-	174,928-239,200
„Bluetooth®“suderinamumas		„Bluetooth®“ 5.0"	„Bluetooth®“ 5.0"
„Bluetooth®“veikimo dažnių diapazonas	MHz	2402-2480	2402-2480
„Bluetooth®“maks. siuntimo galia	mW 10 10
Buferinês baterijos		2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Svoris pagal „EPTA-Procedure 01:2014“	kg	9,2-10,2A)	9,2-10,2A)
Apsaugos klase		±/I	±/I
Rekomenduojama aplinkos temperatūrā jkraunant	°C	0 ... +35	0 ... +35
Leidžiamoji aplinkos temperatūrā veikiant	°C	0 ... +35	0 ... +35
Leidžiamoji aplinkos temperatūrā sandéliuojant	°C	-20 ... +50	-20 ... +50
Rekomenduojami akumulatorialiai		GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
Rekomenduojami krovikliai		GAL 18...	GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...

A) Priklausomai nuo naudojamo akumuliatoriaus

Elektros energijos tiekimas į radiją

Elektros energija į radiją gali būti tiekiama iš elektros tinklo arba iš ličio jonų akumuliatoriaus (26).

Jei elektros energija tiekiama iš akumuliatoriaus, galima naudotis tik garso režimo funkcijomis, o elektros energija išoriniams prietaisams tiekiama per integruotą USB jungtį.

Eksploatacija, kai maitinama iš tinklo

Atkreipkite dėmesį į tinklo įtampą! Maitinimo šaltinio įtampa turi sutapti su radijo firminėje lentelėje nurodytais duomenimis. 230 V pažymėtus radijus taip pat galima jungti ir į 220 V įtampos elektros tinklą.

218 | Lietuvių k.

Naudojimas su akumuliatoriumi

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie jūsų radijo naudojamo ličio jonų akumuliatoriaus.

Nuoroda: naudojant radijui netinkamus akumuliatorius, radijas gali pradėti netinkamai veikti arba gali būti pažeistas. Celės apsaugos sistema „Electronic Cell Protection (ECP)" saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia radiją.

Neįjunkite radijo, jei jį išjungė apsauginis išjungiklis.

Taip galite sugadinti ličio jonų akumuliatorių.

Akumuliatoriaus keitimas

Atlaisvinkite akumuliatoriaus gaubto fiksuojamąsias svirteles (28) ir atidarykite akumuliatoriaus gaubtą (27).

Norėdami išimti akumuliatorių, paspauskite ant akumuliatoriaus esantį atblokavimo mygtuką (25) ir ištraukite akumuliatorių iš akumuliatoriaus skyriaus. Traukdami nenaudokite jėgos.

Norėdami įdėti akumuliatorių, stumkite jį į akumuliatoriaus įtvarą (29), akumuliatoriaus jungtys priglus prie akumuliatoriaus įtvaro jungčių. Akumuliatorius turi užsifiksuoti.

Uždenkite akumuliatoriaus gaubtą (27) ir jį užfiksuokite.

Akumuliatoriaus įkrovos būklės indikatorius

Kai akumuliatorius įstatytas, akumuliatoriaus (26) įkrovos būklė yra rodoma ekrane, o kai akumuliatorius išimtas – ant paties akumuliatoriaus.

Akumuliatoriaus įkrovos būklė ekrane

Akumuliatoriaus įkrovos indikatorius (b) atsiranda ekrane iškart, kai tik įstatomas pakankamos įtampos akumuliatorius, o radijas nėra sujungtas su elektros tinklu.

Indikatorius Talpa

80-100%

60-80%

40-60%

20-40%

5-20%

0-5%

Akumuliatoriaus įkrovos būklės rodmuo ant akumuliatoriaus

Jei akumuliatorius išimamas iš radijo, įkrovos būklė gali rodyti ant akumuliatoriaus esantys žali šviesos diodai – įkrovos būklės indikatoriai.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką (c).

Jei paspaudus mygtuką nešviečia nei vienas šviesos diodas indikatorius, vadinasi, akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

LED indikatoriai Talpa

Šviečia nuolat 3× žaliai 60–100 %

Šviečia nuolat 2× žaliai 30–60 %

Šviečia nuolat 1× žaliai 5–30 %

Mirksi 1× žaliai 0–5 %

Akumuliatoriaus tipas ProCORE18V...

LED indikatoriai Talpa

Sviečia nuolat 5× žaliai 80–100 %

Sviečia nuolat 4× žaliai 60–80 %

Sviečia nuolat 3× žaliai 40–60 %

Sviečia nuolat 2× žaliai 20–40 %

Sviečia nuolat 1× žaliai 5–20 %

Mirksi 1× žaliai 0–5 %

Buferinių baterijų įdėjimas/keitimas

Paros laikui ir kitiems radijo nustatymams išsaugoti reikia įdėti buferines baterijas. Tuo tikslu patariama naudoti šarmines mangano baterijas.

Atlaisvinkite akumuliatoriaus gaubto fiksuojamąją svirtelę (28) ir atidarykite akumuliatoriaus gaubtą (27). Jei reikia, išimkite akumuliatorių (26).

Norėdami atidaryti baterijų skyriaus dangtelį (24), paspauskite fiksatorių (23) ir nuimkite baterijų skyriaus dangtelį. Įdėkite kartu pateiktas buferines baterijas.

Įdėdami baterijas atkreipkite dėmesį į baterijų skyriaus viduje nurodytus baterijų polius.

Vėl uždėkite baterijų skyriaus dangtelį (24).

"REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME": Jei radijuje nebeišsaugomas paros laikas, pakeiskite buferines baterijas.

Visada kartu pakeiskite visas baterijas. Naudokite tik vieno gamintojo ir vienodos talpos baterijas.

Jei radijo ilgesnį laiką nenaudosite, išimkite iš jo buferines baterijas. Ilgesnį laiką radijuje laikomos buferinės baterijos dėl korozijos gali pradėti irti ir savaime išsikrauti.

Naudojimas

Saugokite radiją nuo tiesioginio kontakto su vandeniu. Į radiją patekęs vanduo padidina elektros smūgio riziką. Akumuliatoriaus skyriaus, medijos leistuvo ir kintamosios srovės jungčių dangtelius, jei tik galima, laikykite uždarytus. Uždengti gaubtai saugo radiją nuo vandens ir dulkių.

Garso režimas

Įjungimas ir išjungimas

Norėdami radiją įjungti, paspauskite įjungimo-išjungimo mygtuką (15). Suaktyvinamas ekranas (16) ir transliuojamas radijo paskutinio išjungimo metu nustatytas garso šaltinis.

Norėdami radiją išjungti, dar kartą paspauskite įjungimo-išjungimo mygtuką (15). Esamas garso šaltinio nustatymas išsaugomas.

Garso stiprumo reguliavimas

Radiją įjungus visada yra nustatytas žemas garso stiprumas. Norėdami padidinti garso stiprumą, sukite „Clock“ mygtuką (14) (GPB 18V-5 C) arba meniu mygtuką (22) (GPB 18V-5 SC) pagal laikrodžio rodyklę, norėdami sumažinti – prieš laikrodžio rodyklę.

Garso stiprumo nustatymas su verte nuo 0 iki 30 kelias sekundes parodomas ekrane. Prieš nustatydami ar keisdami radijo stotį, nustatykite mažesnę garso stiprumo vertę, o prieš jungdami išorinį garso šaltinį – vidutinę vertę.

Norėdami garsą išjungti, galite trumpai paspausti garso nutildymo mygtuką (12). Ekrane rodomas garso nutildymo indikatorius (f).

Norėdami garsą vėl įjungti, iš naujo trumpai paspauskite garso nutildymo mygtuką arba pagal laikrodžio rodyklę pasukite „Clock“ mygtuką (14) (GPB 18V-5 C) arba meniu mygtuką (22) (GPB 18V-5 SC).

Skambesio nustatymas

Optimaliam skambėjimo tonui užtikrinti, radijuje yra integruotas ekvalaizeris.

Rankiniu būdu galite keisti aukštų ir žemų dažnių lygį arba naudoti įvairių muzikos stilių skambesio išankstinius nustatymus. Galite rinktis iš šių iš anksto užprogramuotų nustatymų JAZZ, ROCK, POP ir CLASSIC arba pačių programuojamą nustatymą CUSTOM. Skambesio nustatymai išsaugomi atskirai kiekvienam garso šaltiniui.

Norėdami pasirinkti vieną iš išsaugotų skambesio išankstinių nustatymų, pakartotinai spauskite ekvalaizerio mygtuką (20), kol ekrane esančiame skambesio išankstinių nustatymų indikatoriuje (i) pasirodys pageidaujamas nustatymas.

Nustatymo CUSTOM pakeitimas:

Aukštųjų dažnių lygį ir žemųjų dažnių lygį galite nustatyti nuo -5 iki +5 diapazone.

• Ilgiau kaip 0,5 s spauskite ekvalaizerio mygtuką (20). Ekrane esančiame skambesio išankstinių nustatymų indikatoriuje (i) rodoma CUSTOM.

GPB 18V-5 C: aukštų/žemų dažnių lygio indikatoriuje (d) rodoma TRE, mirksi aukštų dažnių lygio vertė. Sukite „Clock“ mygtuką (14), norėdami aukštų dažnių lygį pakeisti. Spauskite „Clock“ mygtuką (14), norėdami nustatytą vertę išsaugoti.

Aukštų/žemų dažnių lygio indikatoriuje (d) rodoma BAS bei žemų dažnių lygio esamoji vertė. Žemų dažnių lygį pakeiskite ir išsaugokite tokiu pat principu kaip ir aukštų dažnių lygį.

• GPB 18V-5 SC: daugiafunkciame indikatoriuje (k) rodoma ir esamoji aukštų dažnių lygio vertė. Sukite meniu mygtuką (22), norėdami aukštų dažnių lygį pakeisti. Spauskite meniu mygtuką (22), norėdami nustatytą vertę išsaugoti. Daugiafunkciame indikatoriuje (k) rodoma ir žemų dažnių lygio esamoji vertė. Žemų dažnių lygį pakeiskite ir išsaugokite tokiu pat principu kaip ir aukštų dažnių lygį.
• Išsaugojus žemų dažnių lygį arba praėjus 10 s po paskutinio „Clock“ mygtuko (14)/meniu mygtuko (22) paspaudimo, radijas persijungia į standartinius ekrano nustatymus.

Garso šaltinio parinkimas

Norėdami pasirinkti garso šaltinį, pakartotinai spauskite „Source“ mygtuką (18), kol ekrane bus parodytas pageidaujamas vidinis arba išorinis garso šaltinis: DAB: skaitmeninis radijas DAB+ bangomis (GPB 18V-5 SC), FM: analoginis radijas FM bangomis, AUX: išorinis garso šaltinis (pvz., CD grotuvas) per 3,5 mm įvorę AUX IN (10) medijos leistuve, Bluetooth: išorinis garso šaltinis (pvz., išmanusis telefonas) per „Bluetooth®“ jungtį. Esamasis garso šaltinis rodomas garso šaltinio indikatoriuje (h) arba Bluetooth indikatoriuje (g).

DAB+ radijo stočių nustatymas/išsaugojimas (GPB 18V-5 SC)

Norėdami pasirinkti DAB+ radijo stoties garso šaltinį, pakartotinai spauskite „Source“ mygtuką (18), kol radijo šaltinio indikatoriuje (h) bus parodytas DAB.

Po trumpo inicijavimo transliuojama paskiausiai nustatyta radijo stotis.

Stoties pavadinimas rodomas daugiafunkcio indikatoriaus (k) viršutinėje eilutėje. Kokia papildoma informacija bus rodoma daugiafunkcio indikatoriaus apatinėje eilutėje, galima nustatyti meniu funkcijoje.

Norėdami pakeisti stotį, sukite „Source“ mygtuką (18), kol ekrane bus parodyta pageidaujama stotis. Paspauskite „Source“ mygtuką (18), kad patvirtintumėte parinktį. Radijuje perjungiama pasirinkta stotis. Norėdami pakeisti stotį, taip pat galite paspausti paieškos atgal mygtuką (13) arba paieškos pirmyn mygtuką (19). Norėdami išsaugoti nustatytą stotį, spauskite pageidaujamos atminties vietos programinį atminties mygtuką (17) tol, kol atminties vietos indikatoriuje (c) atsiras atminties vietos numeris. Norėdami, kad būtų transliuojama išsaugota stotis, trumpai paspauskite vieną iš programinių atminties mygtukų (17). Atminties vietos numeris rodomas atminties vietos indikatoriuje (c).

Nuoroda: iškilus priėmimo problemoms, DAB+ stočių paiešką galite įjungti rankiniu būdu. Tuo tikslu meniu pasirinkite arba tuo pačiu metu paspauskite paieškos atgal mygtuką (13) ir paieškos pirmyn mygtuką (19). Pasibaig

220 | Lietuvių k.

gus stočių paieškai, programos atminties vietose nuo 1 iki 4 yra išsaugomos 4 stotys. Jei buvo išsaugotų stočių, tai užrašoma ant jų.

Jei DAB+ radijo stoties rasti nepavyksta, daugiafunkciame indikatoriuje (k) parodoma .

UTB radijo stočių nustatymas/išsaugojimas

Norėdami pasirinkti UTB radijo stoties garso šaltinį, pakartotinai spauskite „Source“ mygtuką (18), kol radijo šaltinio indikatoriuje (h) bus parodytas FM.

GPB 18V-5 C: nustatymo metu radijo dažnis rodomas laiko indikatoriuje (j), o po to radijo dažnio indikatoriuje (a).

GPB 18V-5 SC: šiuo metu transliuojamos stoties dažnis rodomas daugiafunkcio indikatoriaus (k) viršutinėje eilutėje. Kokia papildoma informacija bus rodoma daugiafunkcio indikatoriaus apatinėje eilutėje, galima nustatyti meniu funkcijoje.

Kai priimamas signalas pakankamai stiprus, radijas automatiškai persijungia į stereopriėmimo režimą, o ekrane atsiranda stereopriėmimo indikatorius (e).

Norėdami nustatyti tam tikrą stotį, sukite „Source" mygtuką (18), kol ekrane bus parodytas pageidaujamas dažnis arba pageidaujama stotis. Norėdami ieškoti artimiausios radijo stoties su didelio stiprumo signalu, trumpai paspauskite paieškos atgal mygtuką (13) arba paieškos pirmyn mygtuką (19). Pirma rasta stotis rodoma ekrane ir transliuojama. Norėdami ieškoti visų radijo stočių su didelio stiprumo signalu, ilgiau kaip 0,5 s spauskite paieškos atgal mygtuką (13) arba paieškos pirmyn mygtuką (19). Kiekviena atrasta stotis transliuojama 5 s, o po to paieška tęsiama iki dažnių diapazono pabaigos. Norėdami nutraukti stočių paiešką, trumpai paspauskite paieškos atgal mygtuką (13) arba paieškos pirmyn mygtuką (19). Norėdami išsaugoti nustatytą stotį, spauskite pageidaujamos atminties vietos programinį atminties mygtuką (17) tol, kol atminties vietos indikatoriuje (c) atsiras atminties vietos numeris. Norėdami įjungti stočių su didžiausio stiprumo signalu automatinę paiešką ir išsaugojimą, kartu paspauskite paieškos atgal mygtuką (13) ir paieškos pirmyn mygtuką (19). Radijas patikrina visas rastas stotis ir programos atminties vietose nuo 1 iki 4 išsaugo 4 stotis su didžiausio stiprumo signalu. Atkreipkite dėmesį į tai, kad yra užrašoma ant jau išsaugotų stočių. Kai paieška baigiama, transliuojama 1-oje programos atminties vietoje išsaugota stotis. Norėdami, kad būtų transliuojama išsaugota stotis, trumpai paspauskite vieną iš programinių atminties mygtukų (17). Atminties vietos numeris rodomas atminties vietos indikatoriuje (c).

Strypinės antenos nukreipimas

Radijas tiekiamas su primontuota strypine antena (30). Radijui veikiant UT bangomis, strypinę anteną nukreipkite ta kryptimi, kuria yra geriausias bangų priėmimas.

Jei bangų priėmimas nepakankamai geras, radiją pastatykite kitoje vietoje, kurioje yra geresnis bangų priėmimas.

Nuoroda: radiją naudojant netoli radijo stočių, radijo aparatų ar kitų elektroninių prietaisų, gali pasitaikyti radijo bangų priėmimo trikdžių.

Išorinio garso šaltinio prijungimas per AUX

Atlaisvinkite fiksuojamąją svirtelę (8) ir atidarykite medijos leistuvo skyriaus gaubtą (7). AUX kabelio (9) 3,5 mm kištuką įstatykite į AUX IN įvorę (10). AUX laidą prijunkite prie tinkamo garso šaltinio.

Norėdami, kad būtų transliuojamas AUX garso šaltinis, pakartotinai spauskite „Source“ mygtuką (18), kol garso šaltinio indikatoriuje (h) atsiras AUX.

Kai ištraukiate AUX laido kištuką, apsaugai nuo nešvarumų užtikrinti vėl uždėkite medijos leistuvo skyriaus gaubtelį (7) ir jį užfiksuokite.

Jei tinka dydis, tai AUX jungtimi prijungtą garso šaltinį taip pat galite laikyti dėtuvėje (6).

Jei veikiant AUX paspaudžiamas programinis atminties mygtukas (17), radijuje perjungiama į tą stotį, kuri yra išsaugota paskiausiai naudotame radijo režime.

Išorinio garso šaltinio „Bluetooth®“ ryšiu transliavimas / valdymas

Norėdami transliuoti garso šaltinį (pvz., išmanųjį telefoną) „Bluetooth“ ryšiu, pakartotinai spauskite „Source“ mygtuką (18), kol ekrane atsiras „Bluetooth“

indikatorius (g), arba, nepriklausomai nuo esamo garso šaltinio, trumpai spustelėkite „Bluetooth®“ mygtuką (21).

Jei radijas „Bluetooth®“ ryšiu jau buvo sujungtas su išoriniu garso šaltiniu ir šis garso šaltinis yra, tai ryšys su šiuo garso šaltiniu bus sukurtas automatiškai. Kai tik ryšys sukuriamas, pradeda nuolat šviesti „Bluetooth®“ indikatorius (g).

GPB 18V-5 SC: „Bluetooth®“ ryšiu sujungto prietaiso pavadinimas rodomas daugiafunkcio indikatoriaus (k) viršutinėje eilutėje. Apatinėje eilutėje rodomas iš prijungto prietaiso perduotas tekstas.

Jei per 2 min ryšio sukurti nepavyko, ryšio sukūrimas nutraukiamas, o „Bluetooth®“ indikatorius (g) nuolat mirksi.

GPB 18V-5 SC: daugiafunkciame indikatoriuje (k) rodoma.

Praėjus 17 min. po to, kai nebuvo sukurtas ryšys, radijas automatiškai išsijungia.

Naujo „Bluetooth®“ ryšio sukūrimas:

– Norėdami sukurti ryšį su nauju išoriniu garso šaltiniu, ilgiau kaip 0,5 s spauskite „Bluetooth®“ mygtuką (21). Tai taip pat galima atlikti paieškos metu, esant sukurtam ryšiui arba veikiant su kitu garso šaltiniu. – Radijas pradeda paiešką. Paieškos metu mirksi „Bluetooth®“ indikatorius (g). – Suaktyvinkite ryšį per išorinį garso šaltinį. Išmaniuosiuose telefonuose dažniausiai tai galima atlikti meniu „Bluetooth“ nustatymuose. Radijas rodomas kaip esantis šaltinis, kurio pavadinimas GPB 18V-5 C xxxx arba GPB 18V-5 SC xxxx. Tuo tikslu prašome laikytis savo garso šaltinio / išmaniojo telefono naudojimo instrukcijos.

Kai tik su „Bluetooth®“ sukuriamas ryšys, „Bluetooth®“ indikatorius (g) pradeda šviesti nuolat.

Jei veikiant „Bluetooth®“ ryšiui paspaudžiamas vienas iš programinių atminties mygtukų (17), radijuje perjungiama ta stotis, kuri yra išsaugota paskiausiai naudotame radijo režime.

Laiko indikatoriaus nustatymas (GPB 18V-5 C)

Norėdami patekti į laiko indikatoriaus meniu, trumpai paspauskite „Clock“ mygtuką (14).

Galite pasirinkti 12 valandų <12H> arba 24 valandų <24H> laiko formatą bei nustatyti valandas ir minutes.

Judėjimas per meniu punktus:

• Meniu nustatymų keitimas: sukite „Clock“ mygtuką (14).
• Meniu nustatymų išsaugojimas: spauskite „Clock“ mygtuką.
• Išsaugojus minučių nustatymus arba praėjus 10 s po paskutinio „Clock“ mygtuko paspaudimo, radijas vėl persijungia į garso režimą.

Jei radijuje nebeišsaugomas laikas, pakeiskite buferines baterijas.

Atkūrimo funkcija (GPB 18V-5 C)

Norėdami atkurti visus radijo gamyklinius nustatymus („Reset“), ilgiau kaip 0,5 s spauskite „Clock“ mygtuką (14). Ekrane atsiranda .

Sukite „Clock“ mygtuką (14), norėdami pasirinkti atkūrimą <YES> arba grįžimą į esamus nustatymus <NO>. Pasirinkimą patvirtinkite „Clock“ mygtuko paspaudimu.

Meniu nustatymų keitimas (GPB 18V-5 SC)

Norėdami patekti į meniu funkciją, paspauskite meniu mygtuką (22).

Judėjimas per meniu punktus:

• Slinkimas per meniu: sukite meniu mygtuką (22).
• Meniu nustatymo pasirinkimas ir išsaugojimas: paspauskite meniu mygtuką (22).
• Perjungimas į pomeniu: paspauskite meniu mygtuką (22).
• Iš pomeniu grįžimas į aukštesnio lygmens meniu: paspauskite paieškos atgal mygtuką (13). Kai pasiekiamas aukščiausias meniu lygmuo, radijas vėl persijungia į garso režimą.

Norėdami išeiti iš meniu bet kuriame lygmenyje ir grįžti į garso režimą, ilgiau kaip 1 s spauskite paieškos atgal mygtuką (13). Pasirinktinai, praėjus 10 s po paskutinio mygtuko paspaudimo, radijas automatiškai persijungia į garso režimą.

Jei išjungiant radiją meniu nustatymai nebeišsaugomi, pakeiskite buferines baterijas.

Meniu parinktys (GPB 18V-5 SC)

Meniu parinktis iš dalies priklauso nuo garso režimo, kuriuo veikia radijas.

Meniu viduje daugiafunkcis indikatorius (k) viršutinėje eilutėje rodo meniu pavadinimą, o apatinėje eilutėje – nustatymą, kurį galima pasirinkti.

Laiko meniu: galite pasirinkti 12 valandų <12 Hour Mode> arba 24 valandų <24 Hour Mode> laiko formatą ir nustatyti laiką rankiniu būdu. Jei kaip garso šaltinis DAB yra parinkta radijo stotis, kuri perduoda paros laiką, tai laikas perimamas automatiškai.

Atkūrimo meniu: galite atkurti visus gamyklinius meniu nustatymus arba grįžti į esamuosius nustatymus. (esant garso šaltiniui DAB) Automatinės stoties paieškos meniu: galite įjungti automatinę stoties paiešką. (esant garso šaltiniui DAB) Rankinio suderinimo meniu: rankiniu būdu galite nustatyti pageidaujamą dažnį. (esant garso šaltiniui DAB) Rodymo tipo meniu: galite pasirinkti, kuris tekstas bus rodomas daugiafunkcio indikatoriaus (k) apatinėje eilutėje: - radijo stoties transliuojamas informacinis tekstas, - stoties dažnis, - signalo stiprumas, - radijo stoties transliuojamas programos tipas. (esant garso šaltiniui FM) Rodymo tipo meniu: galite pasirinkti, kuris tekstas bus rodomas daugiafunkcio indikatoriaus (k) apatinėje eilutėje: - radijo stoties transliuojamas informacinis tekstas, - stoties pavadinimas, - radijo stoties transliuojamas programos tipas.

Elektros energijos tiekimas į išorinius prietaisus USB jungtis

Naudojantis USB jungtimi, galima įkrauti prietaisus, į kuriuos energija gali būti tiekiama per USB jungtį (pvz., mobiliojo ryšio telefonus). Maksimali įkrovimo srovė 2,1 A.

Atlaisvinkite fiksuojamąją virvelę (8) ir atidarykite medijos leistuvo skyriaus gaubtą (7). Išorinio prietaiso USB jungtį tinkamu USB laidu sujunkite su radijo USB įvore (11) (USB).

Eksploatuojant su akumuliatoriumi, išorinį prietaisą galima įkrauti tik tada, kol yra įjungtas radijas.

Jei tinka dydis, išorinį prietaisą įkrovimo metu galima laikyti dėtuvėje (6). Jei išorinis prietaisas įkrovimo metu įkaista, siekdami apsaugoti išorinį prietaisą nuo perkaitimo, palikite atidarytą medijos leistuvo skyriaus dangtelį (7).

Kai įkrovimo procesas baigiasi arba kai atjungiamas USB laidas, dangtelį (7) vėl uždėkite, kad apsaugotumėte radiją nuo užterštumo.

Prijungimas prie kintamosios srovės šaltinio

Prijungę prie kintamosios srovės jungčių, galite naudoti kitus išorinius elektrinius prietaisus. Kištukiniai lizdai gali skirtis priklausomai nuo šalyje galiojančių standartų.

Elektros energija į išorinius prietaisus per kintamosios srovės jungtį gali būti tiekiama tik tada, kai radijas yra prijungtas prie elektros tinklo, ir negali būti tiekiama iš įstatyto akumuliatoriaus. Jei radijas yra prijungtas prie elektros tinklo, kaip patvirtinimas šviečia žalia kontrolinė lemputė (3).

Visų prijungtų elektrinių prietaisų maksimalių leidžiamų naudojamų srovių suma turi neviršyti žemiau pateiktoje lentelėje nurodytos vertės (taip pat žr. užrašą po dangteliais (4)):

Gaminio numeris Maks. naudojamuj sroviu suma (A)
3 601 DA4 000 15
3 601 DA4 100 15
3 601 DA4 170 12
3 601 DA4 1W0 15
3 601 DA4 130 9
3 601 DA4 140 9

Atidenkite kintamosios srovės jungčių dangtelį (4) ir į statybinės aikštelės radijo kištukinį lizdą (5) įstatykite išorinio elektrinio prietaiso kištuką.

Darbo patarimai

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.

Ieškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: [phone]

Įrankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses

Transportavimas

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transporte, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Radijai, akumuliatoriai/baterijos, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Radijų, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos perkėlimo į nacionalinę teisę aktus nebetinkami naudoti radijai ir pagal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Netinkamai pašalintos elektros ir elektroninės įrangos atliekos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, puslapis 222).

__SUPPIMER__

Garsiakalbio įvestis (1)

Maitinimo jungiklis (2)

Garsumo reguliavimo rankenėlė (3)

Ausinių lizdas (4)

Maitinimo lizdai (5) (Outlets)

Mikrofonas (6)

Skaitmeninės laikmenos lizdas (7)

Garsiakalbio išvestis (8)

AUX lizdas (9)

AUX-IN įvestis (10)

USB prievadas (11)

gal jj (12)

Jawgajjj (13)

(GPB 18V-5 C) aclwll liua (14)

UJIOJIOJIOJIOJIOJIOJIO

Jl
