Tip produs	Radio de șantier
Marcă	Bosch
Model	GPB 18V5 SC Professional
Alimentare	Rețea 230/110 V CA sau baterie litiu-ion 18 V (GBA 18V... / ProCORE18V...)
Greutate	9,2 până la 10,2 kg (în funcție de baterie)
Putere amplificator	4 × 5 W
Recepție radio	FM (87,5–108 MHz) și DAB+ (174,928–239,200 MHz)
Bluetooth	Bluetooth® 5.0, domeniu 2 402–2 480 MHz, putere maximă 10 mW
Intrare AUX	Mufă jack 3,5 mm
Port USB de încărcare	USB, curent maxim 2,1 A
Priza de curent alternativ	2 prize (curent maxim total conform referinței: 9–15 A)
Baterii de backup	2 × 1,5 V LR6 (AA) pentru memorarea orei și setărilor
Grad de protecție	IPX4 (protejat împotriva stropilor de apă)
Temperatură de utilizare	0 °C până la +35 °C
Temperatură de depozitare	−20 °C până la +50 °C
Egalizator	Presetări Jazz, Rock, Pop, Classic și Custom (reglare bas/înalte de la −5 la +5)
Memorie de posturi	4 sloturi pentru FM și DAB+
Funcție Mute	Da (tasta Mute)
Ecran	Afișaj multifuncțional cu indicator de încărcare baterie
Curățare	Cârpă moale și umedă fără detergenți sau solvenți
Accesorii incluse	Cablu AUX, baterii de backup (nu sunt montate)

Întrebări frecvente - GPB 18V5 SC Professional BOSCH

Cum să pornești și să oprești radioul GPB 18V5 SC ?

Apăsați tasta Pornire/Oprire (15). Pentru a opri, apăsați din nou. Ultima setare a sursei audio este memorată.

Cum să reglezi volumul?

Rotiți butonul Menu (22) în sensul acelor de ceas pentru a crește volumul, în sens invers pentru a-l reduce. Valoarea (0-30) se afișează scurt.

Cum să conectezi un smartphone prin Bluetooth?

Apăsați butonul Source (18) până vedeți simbolul Bluetooth sau apăsați tasta Bluetooth (21). Activați Bluetooth pe smartphone și selectați 'GPB 18V-5 SC xxx' din lista dispozitivelor.

Cum să memorezi un post FM?

Selectați postul FM dorit, apoi apăsați o tastă de memorie (17) până când numărul slotului apare pe ecran.

Radioul poate fi folosit fără rețea?

Da, funcționează cu o baterie litiu-ion 18 V (GBA 18V... sau ProCORE18V...). În modul baterie, numai audio și încărcarea USB sunt disponibile.

Cum să înlocuiești bateriile de backup?

Deschideți capacul acumulatorului (27), scoateți bateria, apoi deschideți capacul compartimentului de baterii (24). Introduceți 2 baterii LR6 (AA) respectând polaritatea indicată.

Ce să faci dacă radioul nu mai pornește?

Verificați mai întâi bateria (încărcare sau înlocuire). Dacă este alimentată de la rețea, testați o altă priză. Dacă problema persistă, contactați serviciul post-vânzare Bosch.

Cum să folosești funcția DAB+?

Apăsați Source (18) până se afișează DAB. Ultimul post se afișează. Rotiți Source pentru a schimba postul. Pentru o căutare automată, țineți apăsate tastele Căutare jos (13) și sus (19) simultan.

Se poate încărca un telefon prin radio?

Da, utilizați mufa USB (11) situată în compartimentul media. Curentul maxim de încărcare este de 2,1 A. Încărcarea este posibilă numai dacă radioul este pornit (alimentat de la rețea sau baterie).

Cum să cureți radioul?

Folosiți o cârpă moale și umedă. Nu utilizați detergenți sau solvenți. Asigurați-vă că capacele sunt închise pentru a proteja împotriva apei și prafului.

MANUAL DE UTILIZARE GPB 18V5 SC Professional BOSCH

Citiți toate indicațiile și instrucțiunile privind siguranța. Nerespectarea instrucțiunilor și indicațiilor privind siguranța se poate solda cu electrocutări, incendiu și/sau răniri grave.

Păstrați în condiții optime toate instrucțiunile și indicațiile privind siguranța, în vederea consultării ulterioare a acestora.

• Înainte de fiecare utilizare, verifică aparatul de radio, cablul și fișa. Nu folosi aparatul de radio în cazul în care constați că acesta prezintă deteriorări. Nu deschide pe cont propriu aparatul de radio și fișa și

solicită repararea acestora numai de către personal de specialitate calificat și numai cu piese de schimb originale. Aparatele radio, cablurile și fișele deteriorate comportă riscuri sporite de electrocutare.

Fișa de rețea trebuie să fie introdusă într-o priză cu contact de protecție ușor accesibilă. Fișa de rețea trebuie să se potrivească cu priza. Nu este permisă în niciun caz modificarea fișei. Nu utiliza fișe adaptoare împreună cu aparatele de radio. Fișele nemodificate și prizele potrivite reduc riscul de electrocutare. Desfășoară complet cablul de alimentare electrică atunci când folosești aparatul de radio cu racord la rețea. În caz contrar, cablul de alimentare electrică se poate încălzi. Nu schimba destinația cablului folosindu-l pentru transportarea sau suspendarea aparatului de radio ori pentru a trage fișa afară din priză. Ferește cablul de căldură, ulei, muchii ascuțite sau componentele aflate în mișcare ale aparatului. Cablurile deteriorate sau încurcate cresc riscul de electrocutare.

Evită contactul aparatului de radio cu ploaia sau umezeala. Pătrunderea apei în aparatul de radio crește riscul de electrocutare.

Nu deschideți acumulatorul. Există pericol de scurtcircuit. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii. În cazul utilizării necorespunzătoare sau al unui acumulator deteriorat, din acumulator se poate scurge lichid inflamabil. Evitați contactul cu acesta. În cazul contactului accidental, clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați de asemenea un medic. Lichidul scurs din acumulator poate cauza iritații ale pielii sau arsuri. În urma contactului cu obiecte ascuțite, ca de exemplu cuie sau șurubelnițe, sau prin acțiunea unor forțe exterioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici, care ar putea provoca scurtarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu. Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase. Încărcați acumulatorii numai cu încărcătoare recomandate de către producător. Un încărcător recomandat pentru acumulatori de un anumit tip poate

lua foc atunci când este folosit pentru încărcarea altor acumulatori decât cei prevăzuți pentru acesta.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Marca verbală Bluetooth®, precum și siglele sunt mărci înregistrate și proprietatea Bluetooth SIG, Inc. Orice utilizare a acestei mărci verbale/a acestor sigle de către Robert Bosch Power Tools GmbH se realizează sub licență.

Descrierea produsului și a performanțelor sale

Țineți cont de ilustrațiile din secțiunea anterioară a instrucțiunilor de utilizare.

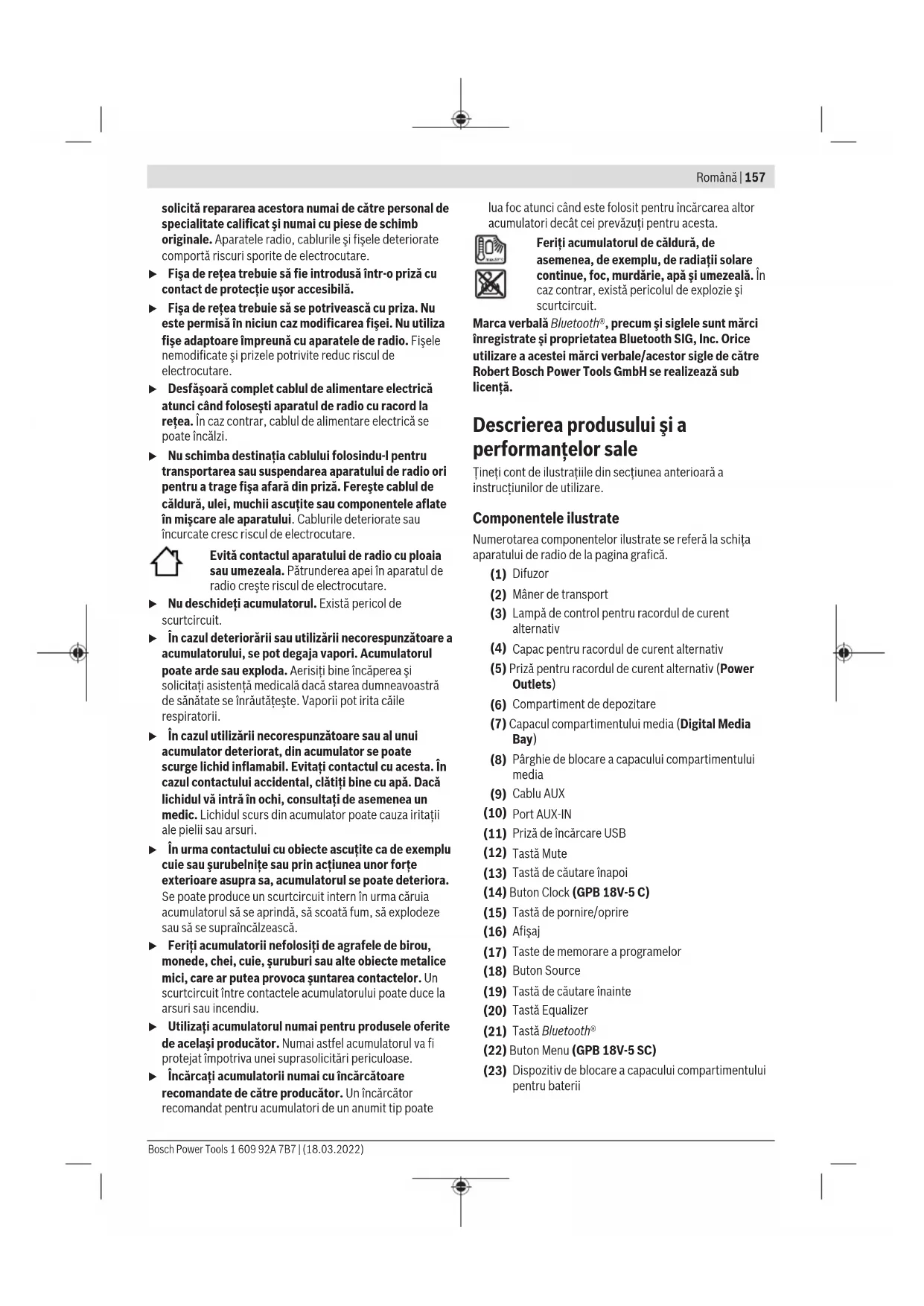

Componentele ilustrate

Numerotarea componentelor ilustrate se referă la schița aparatului de radio de la pagina grafică.

(1) Difuzor (2) Mâner de transport (3) Lampă de control pentru racordul de curent alternativ (4) Capac pentru racordul de curent alternativ (5) Prize pentru racordul de curent alternativ (Power Outlets) (6) Compartiment de depozitare (7) Capacul compartimentului media (Digital Media Bay) (8) Pârghie de blocare a capacului compartimentului media (9) Cablu AUX (10) Port AUX-IN (11) Priza de încărcare USB (12) Tasta Mute (13) Tasta de căutare înapoi (14) Buton Clock (GPB 18V-5 C) (15) Tasta de pornire/oprire (16) Afișaj (17) Taste de memorare a programelor (18) Buton Source (19) Tasta de căutare înainte (20) Tasta Equalizer (21) Tasta Bluetooth® (22) Buton Menu (GPB 18V-5 SC) (23) Dispozitiv de blocare a capacului compartimentului pentru baterii

158 Română

(24) Capacul compartimentului pentru baterii (baterii-tampon) (25) Tasta de deblocare a acumulatorului (26) Acumulator (27) Capac acumulator (Battery Bay) (28) Pârghie de blocare a capacului acumulatorului (29) Sistem de fixare a acumulatorului (30) Antena verticală

a) Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriile complete în programul nostru de accesorii.

Elementele de pe afișaj

(a) Indicator al frecvenței radio (GPB 18V-5 C)

(b) Indicator al stării de încărcare a acumulatorului (c) Indicator al poziției din memorie (d) Indicator al nivelului frecvențelor înalte/joase (GPB 18V-5 C) (e) Indicator al recepției stereo (f) Indicator al dezactivării sunetului (g) Indicator Bluetooth® (h) Indicator al sursei audio (i) Indicator al presetării sunetului (j) Afișajul orei (k) Afișaj multifuncțional (GPB 18V-5 SC)

Date tehnice

Aparat de radio pentru szantier GPB 18V-5 C GPB 18V-5 SC
Număr de identificare		3 601 DA4 0.. 3 601 DA4 1..
Receptie DAB+ - ●
Tensiune de fonctionare
– pentru regimul de fonctionare în rețea V 230/110 230/110
– în cazul functiònării cu accumulator V 18 18
Putere nominală amplificator W 4 × 5 4 × 5
Zonă de receptiei unde ultrascurte MHz 87,5-108 87,5-108
Zonă de receptiei DAB+ MHz	-	174,928-239,200
Compatible Bluetooth®		Bluetooth® 5.0	Bluetooth® 5.0
Gamă fecvențe de lucru Bluetooth®	MHz	2402-2480	2402-2480
Putere/maxă de emisie Bluetooth®	mW	10 10
Baterii-tampon		2 × 1,5 V LR6 (AA)	2 × 1,5 V LR6 (AA)
Greutate conform EPTA-Procedure 01:2014	kg	9,2-10,2A	9,2-10,2A
Clasa de proteție		±/I	±/I
Temperatura ambientă recomandata în timpul incărcării	°C	0 ... +35	0 ... +35
Temperatura ambientă admisă în timpul funționării	°C	0 ... +35	0 ... +35
Temperatura ambientă admisă în timpul deposizării	°C	-20 ... +50	-20 ... +50
Accumulatori recomandiţi		GBA 18V...	GBA 18V...
		ProCORE18V...	ProCORE18V...
Incârcătoare recomandate		GAL 18...	GAL 18...
		GAX 18...	GAX 18...
		GAL 36...	GAL 36...

Alimentarea cu energie electrică a aparatului de radio

Alimentarea cu energie electrică a aparatului de radio se poate realiza prin racordarea la rețea sau prin intermediul unui acumulator litiu-ion (26).

Dacă acumulatorul este utilizat pentru alimentarea cu energie electrică, sunt disponibile numai funcțiile pentru modul de funcționare audio și alimentarea cu energie

electrică a aparatelor externe prin intermediul portului USB integrat.

Funcționarea cu racord la rețea

Atenție la tensiunea din rețeaua de alimentare cu energie electrică! Tensiunea sursei electrice trebuie să coincidă cu datele de pe plăcuța cu date tehnice a aparatului de radio. Aparatele de radio marcate cu 230 V pot funcționa și racordate la 220 V.

Funcționarea cu acumulator

Folosește numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la acumulatorul litiu-ion utilizat în aparatul tău de radio.

Observație: Utilizarea de acumulatori care nu sunt adecvați pentru aparatul tău de radio poate duce la disfuncționalități sau la deteriorarea aparatului de radio.

Acumulatorul litiu-ion este protejat împotriva descărcării profunde prin „Electronic Cell Protection (ECP)”. În cazul în care acumulatorul este descărcat, aparatul de radio este deconectat prin intermediul unui circuit de protecție.

Nu reconecta aparatul de radio după ce acesta a fost deconectat prin intermediul circuitului de protecție.

Acumulatorul s-ar putea deteriora.

Înlocuirea acumulatorului

Deschide pârghia de blocare (28) de la capacul acumulatorului și rabatează în sus capacul acumulatorului (27).

Pentru extragerea acumulatorului, apasă tasta de deblocare a acumulatorului (25) și extrage acumulatorul din compartimentul său. Nu forța.

Pentru introducerea acumulatorului, împinge-l în sistemul de fixare (29) astfel încât racordurile acumulatorului să se afle pe racordurile sistemului de fixare a acumulatorului. Lasă acumulatorul să se fixeze în poziție.

Închide capacul acumulatorului (27) și blochează-l.

Indicatorul stării de încărcare a acumulatorului

Cu acumulatorul introdus, poți identifica starea de încărcare a acumulatorului (26) pe afișaj, iar cu acumulatorul extras aceasta poate fi verificată chiar la acumulator.

Indicatorul de pe afișaj al stării de încărcare a acumulatorului

Indicatorul stării de încărcare a acumulatorului (b) apare pe afișaj imediat ce este introdus un acumulator cu tensiune suficientă, iar aparatul de radio nu este conectat la rețeaua de alimentare cu energie electrică.

Indicatorul stării de încărcare a acumulatorului de pe acumulator

Dacă acumulatorul este extras din aparatul de radio, starea de încărcare poate fi indicată prin intermediul LED-urilor verzi ale indicatorului nivelului de încărcare de pe acumulator.

Pentru indicarea nivelului de încărcare, apăsați tasta sau

Dacă, după apăsarea tastei pentru indicarea nivelului de încărcare, nu se aprinde niciun LED, înseamnă că acumulatorul este defect și trebuie înlocuit.

Tip de acumulator GBA 18V...

LED-uri Capacitate

Aprindere continuă de 3 ori cu iluminare 60 - 100% de culoare verde

Aprindere continuă de 2 ori cu iluminare 30 - 60% de culoare verde

Aprindere continuă o dată cu iluminare 5-30% de culoare verde

Aprindere intermitentă o dată cu 0 - 5% iluminare de culoare verde

Tip de acumulator ProCORE18V...

LED-uri Capacitate

Aprindere continuă de 5 ori cu iluminare 80 - 100% de culoare verde

Aprindere continuă de 4 ori cu iluminare 60 - 80% de culoare verde

Aprindere continuă de 3 ori cu iluminare 40 - 60% de culoare verde

Aprindere continuă de 2 ori cu iluminare 20 - 40% de culoare verde

Aprindere continuă odată cu iluminare 5-20% de culoare verde

Aprindere intermitentă odată cu 0-5% iluminare de culoare verde

Montarea/înlocuirea bateriilor-tampon

Pentru memorarea orei și altor setări ale aparatului de radio, trebuie să fie introduse baterii-tampon. Pentru aceasta se recomandă utilizarea de baterii alcaline cu mangan.

Deschide pârghia de blocare (28) de la capacul acumulatorului și rabatează în sus capacul acumulatorului (27).

Extrage acumulatorul (26) dacă este necesar.

Pentru deschiderea capacului compartimentului pentru baterii (24), apasă pe dispozitivul de blocare (23) și deschide capacul compartimentului pentru baterii. Introdu bateriile-tampon din pachetul de livrare.

Respectați polaritatea corectă conform schemei de pe partea interioară a compartimentului bateriilor.

Așază la loc capacul compartimentului pentru baterii (24).

"REPLACE AA BATTERY WHEN UNIT NO LONGER KEEPS CORRECT TIME": Înlocuiește bateriile-tampon dacă ora nu mai este memorată de aparatul de radio.

Înlocuiește întotdeauna toate bateriile în același timp. Folosește numai baterii de aceeași marcă și capacitate.

Scoate bateriile-tampon din aparatul de radio dacă urmează să nu îl utilizezi pentru o perioadă mai îndelungată. În cazul depozitării pe o perioadă îndelungată, bateriile-tampon se pot coroda și autodescărca în aparatul de radio.

Funcționarea

Protejează aparatul de radio împotriva contactului direct cu apa. Pătrunderea apei în aparatul de radio crește riscul de electrocutare. Ține pe cât posibil închise capacele compartimentului acumulatorului, compartimentului media și racordurilor de curent alternativ. Capacele închise protejează aparatul de radio împotriva pătrunderii apei și prafului.

Pentru conectarea aparatului de radio, apăsați tasta de pornire/oprire (15). Afișajul (16) se activează și este redată sursa audio reglată la ultima deconectare a aparatului de radio.

Pentru deconectarea aparatului de radio, apăsați din nou tasta de pornire/oprire (15). Setarea actuală a sursei audio este memorată.

Reglarea volumului semnalului sonor

După conectarea aparatului de radio este setat întotdeauna un volum scăzut al semnalului sonor.

Pentru creșterea volumului semnalului sonor, rotiți butonul Clock (14) (GPB 18V-5 C), respectiv butonul Menu (22) (GPB 18V-5 SC) în sens orar, iar pentru reducerea volumului semnalului sonor, rotiți-l în sens antiorar.

Reglarea volumului semnalului sonor apare pe afișaj cu o valoare cuprinsă între 0 și 30. Înainte de reglarea sau schimbarea unui post de radio, reglați volumul semnalului sonor la o valoare redusă, iar înainte de pornirea unei surse audio externe, reglați-l la o valoare medie.

Pentru deconectarea sunetului, puteți apăsa scurt tasta Mute (12). Pe afișaj apare indicatorul pentru dezactivarea sunetului (f).

Pentru a reconecta sunetul, apăsați din nou scurt tasta Mute sau rotiți în sens orar butonul Clock (14) (GPB 18V-5 C), respectiv butonul Menu (22) (GPB 18V-5 SC).

Reglarea sunetului

Pentru redarea optimă a sunetului, în aparatul de radio este integrat un egalizator.

Puteți modifica manual nivelul frecvențelor înalte și nivelul frecvențelor joase sau puteți utiliza presetările sunetului pentru diferite stiluri de muzică. Pentru selectare sunt

disponibile setările preprogramate JAZZ, ROCK, POP și CLASSIC, precum și setarea autoprogramabilă CUSTOM.

Setările sunetului sunt memorate separat pentru fiecare sursă audio.

Pentru a selecta una dintre presetările memorate ale sunetului, apăsați scurt tasta Equalizer (20) până când setarea dorită apare pe indicatorul presetării sunetului (i) de pe afișaj.

Modificarea setărilor CUSTOM:

• Poți regla nivelul frecvențelor înalte și nivelul frecvențelor joase într-un domeniu de la -5 până la +5.
• Menține apăsată tasta Equalizer (20) pentru mai mult de 0,5 secunde. Pe indicatorul presetării sunetului (i) de pe afișaj apare CUSTOM.
• GPB 18V-5 C: Pe indicatorul nivelului frecvențelor înalte/joase (d) se afișează TRE, iar valoarea actuală a nivelului frecvențelor înalte se aprinde intermitent. Rotește butonul Clock (14) pentru a modifica nivelul frecvențelor înalte. Apasă butonul Clock (14) pentru a memora valoarea setată.

Pe indicatorul nivelului frecvențelor înalte/joase (d) se afișează acum BAS, precum și valoarea actuală a nivelului frecvențelor joase. Modifică și salvează nivelul frecvențelor joase conform descrierii pentru nivelul frecvențelor înalte.

• GPB 18V-5 SC: Pe afișajul multifuncțional (k) se afișează și valoarea actuală a nivelului frecvențelor înalte. Rotește butonul Menu (22) pentru a modifica nivelul frecvențelor înalte. Apasă butonul Menu (22) pentru a memora valoarea setată. Pe afișajul multifuncțional (k) se afișează acum BAS, precum și valoarea actuală a nivelului frecvențelor joase. Modifică și salvează nivelul frecvențelor joase conform descrierii pentru nivelul frecvențelor înalte.
• După memorarea setării frecvențelor joase, respectiv după 10 secunde de la ultima acționare a butonului Clock (14)/butonului Menu (22), aparatul de radio revine la indicatorul standard de pe afișaj.

Selectarea sursei audio

Pentru selectarea unei surse audio, apasă butonul Source (18) până când pe afișaj apare sursa audio internă, respectiv externă dorită:

DAB: radio digital prin DAB+ (GPB 18V-5 SC), FM: radio analogic prin unde ultrascurte, AUX: sursă audio externă (de exemplu, CD-player) prin intermediul portului de 3,5 mm AUX IN (10) din compartimentul media, Bluetooth: sursă audio externă (de exemplu, smartphone) prin conexiunea Bluetooth®. Sursa audio actuală este vizibilă în indicatorul sursei audio (h), respectiv indicatorul Bluetooth (g).

Reglarea/Memorarea posturilor de radio DAB+ (GPB 18V-5 SC)

Pentru selectarea sursei audio pentru posturi de radio DAB+, apasă în mod repetat butonul Source (18) până când pe indicatorul sursei audio apare (h) DAB.

După o scurtă inițializare este redat ultimul post de radio reglat.

Numele postului apare pe rândul de sus al afișajului multifuncțional (k). Informațiile suplimentare afișate pe rândul de jos al afișajului multifuncțional pot fi setate din funcția meniului.

Pentru schimbarea postului, rotește butonul Source (18) până când pe afișaj este afișat postul dorit. Apasă butonul Source (18) pentru a confirma selecția. Aparatul de radio comută la postul selectat. Alternativ, poți apăsa tasta de căutare înapoi (13) sau tasta de căutare înainte (19) pentru a schimba postul. - Pentru memorarea unui post reglat, apasă tasta de memorare a programelor (17) aferentă poziției din memorie dorite până când numărul poziției din memorie apare pe indicatorul poziției din memorie (c). - Pentru redarea unui post memorat, apasă scurt una din tastele de memorare a programelor (17). Numărul poziției din memorie apare pe indicatorul poziției din memorie (c).

Observație: Dacă există probleme de recepție, poți porni manual căutarea posturilor DAB+. Pentru aceasta, selectează din meniu sau apasă simultan tasta de căutare înapoi (13) și tasta de căutare înainte (19). După încheierea căutării posturilor, se vor memora 4 posturi în pozițiile din memorie de la 1 până la 4. Posturile deja memorate vor fi suprascrise.

Dacă nu a fost găsit niciun post de radio DAB+, apare pe afișajul multifuncțional (k).

Reglarea/Memorarea posturilor de radio pe unde ultrascurte

Pentru selectarea sursei audio pentru posturi de radio pe unde ultrascurte, apasă butonul Source (18) până când apare pe indicatorul sursei audio (h) FM.

GPB 18V-5 C: În timpul reglării, frecvența radio apare pe afișajul orei (j), apoi pe indicatorul frecvenței radio (a).

GPB 18V-5 SC: Frecvența postului redat la momentul respectiv apare în rândul de sus al afișajului multifuncțional (k). Informațiile suplimentare afișate în rândul de jos al afișajului multifuncțional pot fi setate din funcția meniului.

Dacă recepția unui semnal adecvat este suficient de puternică, aparatul de radio comută automat pe recepția stereo, iar pe afișaj apare indicatorul recepției stereo (e).

Pentru reglarea unui anumit post, rotește butonul Source (18) până când pe afișaj apare frecvența dorită, respectiv postul dorit. Pentru căutarea postului următor cu intensitate ridicată a semnalului, apasă scurt tasta de căutare

înapoi (13) sau tasta de căutare înainte (19). Următorul post găsit este prezentat pe afișaj și este redat.

Pentru căutarea tuturor posturilor cu intensitate ridicată a semnalului, apasă tasta de căutare înapoi (13) sau tasta de căutare înainte (19) și menține-o apăsată pentru mai mult de 0,5 secunde. Fiecare post găsit este redat timp de 5 secunde, apoi este continuată căutarea până la finalul benzii de frecvență. Pentru a abandona căutarea posturilor, apasă scurt tasta de căutare înapoi (13) sau tasta de căutare înainte (19). Pentru memorarea unui post reglat, apasă tasta de memorare a programelor (17) aferentă poziției din memorie dorite până când numărul poziției din memorie apare pe indicatorul poziției din memorie (c). Pentru căutarea automată și memorarea posturilor celor mai puternice, apasă simultan tasta de căutare înapoi (13) și tasta de căutare înainte (19). Aparatul de radio verifică toate posturile care pot fi recepționate și memorează primele 4 posturi care au cea mai bună recepție în pozițiile din memorie de la 1 până la 4. Reține că, după caz, posturile deja memorate ar putea fi suprascrise.

După încheierea căutării, va fi redat postul memorat pe poziția din memorie 1.

Pentru redarea unui post memorat, apasă scurt una din tastele de memorare a programelor (17). Numărul poziției din memorie apare pe indicatorul poziției din memorie (c).

Orientarea antenei verticale

Aparatul de radio este livrat cu antena verticală montată (30). În cazul modului de funcționare radio prin unde ultrascurte, pivotați antena verticală în direcția care asigură recepția cea mai bună.

Dacă nu este posibilă o recepție suficientă, amplasați aparatul de radio într-un loc cu o recepție mai bună.

Observație: În timpul funcționării aparatului de radio în imediata apropiere a stațiilor de radio, aparatelor cu unde radio sau altor aparate electronice, se pot produce perturbări ale recepției radio.

Racordarea surselor audio externe prin AUX

Deschide pârghia de blocare (8) și rabatează în sus capacul (7) al compartimentului media. Introdu fișa de 3,5 mm a cablului AUX (9) în portul AUX IN (10). Racordează cablul AUX la o sursă audio adecvată.

Pentru redarea sursei audio AUX, apasă butonul Source (18) până când pe indicatorul sursei audio apare (h) AUX.

Pentru protecția împotriva murdăriei, închide din nou capacul (7) compartimentului media și blochează-l, în cazul în care scoți fișa cablului AUX.

Dacă dimensiunea este adecvată, poți depozita sursa audio conectată prin AUX și în compartimentul de depozitare (6). Dacă, în timpul funcționării în modul AUX, este apăsată una din tastele de memorare a programelor (17), aparatul de radio comută la postul memorat la ultimul mod de funcționare utilizat al aparatului de radio.

Redarea/Controlul surselor audio externe prin Bluetooth®

Pentru a reda o sursă audio (de exemplu, un smartphone) prin Bluetooth®, apasă butonul Source (18) până când pe afișaj apare indicatorul Bluetooth® (g) sau apasă scurt tasta Bluetooth® (21) indiferent de sursa audio actuală.

Dacă aparatul de radio a fost deja conectat cu o sursă audio externă prin Bluetooth® și aceasta este disponibilă, se stabilește automat o conexiune la această sursă audio. Imediat ce conexiunea este realizată, indicatorul Bluetooth® (g) se aprinde permanent.

GPB 18V-5 SC: Numele aparatului conectat prin Bluetooth® este afișat pe rândul de sus al afișajului multifuncțional (k). Pe rândul de jos apare textul transmis de aparatul conectat.

Dacă în interval de 2 minute nu se poate stabili nicio conexiune, asocierea este întreruptă, iar indicatorul Bluetooth® (g) se aprinde intermitent permanent.

GPB 18V-5 SC: Pe afișajul multifuncțional (k) apar.

Dacă, după alte 17 minute, conexiunea nu este stabilită, aparatul de radio se deconectează automat.

Stabilirea unei conexiuni noi prin Bluetooth®: Pentru a stabili conexiunea la o sursă audio externă nouă, apasă și menține apăsată tasta Bluetooth (21) pentru mai mult de 0,5 secunde. Acest lucru este posibil și pe parcursul unui proces de căutare, în cazul unei conexiuni existente sau la funcționarea cu o altă sursă audio. - Aparatul de radio pornește procesul de căutare. Pe parcursul procesului de căutare, indicatorul Bluetooth® (g) se aprinde intermitent. Activează conexiunea prin sursa audio externă. Acest lucru este posibil la smartphone-uri, de regulă, în cadrul setărilor din meniul Bluetooth®. Aparatul de radio apare ca sursă disponibilă cu numele GPB 18V-5 C xxxx, respectiv GPB 18V-5 SC xxxx. În acest caz, ține cont de instrucțiunile de utilizare a sursei tale audio/smartphone-ului tău. - Imediat ce conexiunea prin Bluetooth® a fost realizată, indicatorul Bluetooth® (g) se aprinde permanent.

Sursa audio conectată prin Bluetooth® poate fi controlată și prin intermediul aparatului de radio:

• Pentru a selecta un titlu și pentru a porni, apasă tasta de căutare înainte (19), respectiv tasta de căutare înapoi (13) până când accesezi titlul dorit. Redarea titlului selectat pornește automat. Pentru a întrerupe redarea, apasă tasta Mute (12). Pe afișaj apare indicatorul pentru dezactivarea sunetului (f). Pentru a continua redarea, apasă din nou tasta Mute (12), modifică volumul semnalului sonor sau apasă tasta de căutare înainte (19), respectiv tasta de căutare înapoi (13). Pentru derularea înainte, respectiv derularea înapoi în cadrul unui titlu, menține apăsată tasta de căutare înainte (19), respectiv tasta de căutare înapoi (13) până când accesezi poziția dorită în cadrul titlului.

Dacă în cadrul modului de funcționare prin Bluetooth® este apăsată una din tastele de memorare a programelor (17), aparatul de radio comută la postul memorat la ultimul mod de funcționare utilizat al aparatului de radio.

Setarea afișajului orei (GPB 18V-5 C)

Pentru a accesa meniul Afișaj oră, apasă scurt butonul Clock (14).

Poți alege între formatele de timp de 12 ore <12H> și de 24 ore <24H> și poți seta orele și minutele.

Navigarea în meniu:

• Modificarea setărilor meniului: Rotește butonul Clock (14).
• Memorarea setărilor meniului: Apăsați butonul Clock.
• După memorarea setărilor meniului, respectiv după 10 secunde de la ultima acționare a butonului Clock, aparatul de radio revine la modul de funcționare audio.

Dacă ora nu mai este memorată de aparatul de radio, înlocuiți bateriile-tampon.

Funcția de resetare (GPB 18V-5 C)

Pentru a reseta toate setările aparatului de radio la setările implicite (Reset), apăsați butonul Clock (14) și mențineți-l apăsat timp de peste 0,5 secunde. Pe afișaj apare „RS”.

Rotiți butonul Clock (14) pentru a selecta între resetare și revenirea la setările actuale. Confirmați selectarea prin apăsarea butonului Clock.

Modificarea setărilor meniului (GPB 18V-5 SC)

Pentru a accesa funcția meniului, apăsați butonul Menu (22).

Navigarea în meniu:

Derularea printr-un meniu: Rotiți butonul Menu (22). - Selectarea și memorarea setărilor meniului: Apăsați butonul Menu (22). - Comutarea la un submeniu: Apăsați butonul Menu (22). - Comutarea dintr-un submeniu înapoi la un meniu superior: Apăsați tasta de căutare înapoi (13). După atingerea nivelului cel mai înalt al meniului, aparatul de radio revine la modul de funcționare audio.

Pentru a părăsi funcția meniului la un nivel oarecare și pentru a reveni la modul de funcționare audio, apăsați tasta de căutare înapoi (13) pentru mai mult de 1 secundă.

Alternativ, la 10 secunde după ultima apăsare a tastei, aparatul de radio revine automat la modul de funcționare audio.

Dacă, la deconectarea aparatului de radio, setările meniului nu mai sunt memorate, înlocuiți bateriile-tampon.

Opțiunile de meniu (GPB 18V-5 SC)

Selectarea meniului depinde parțial de modul de funcționare audio al aparatului de radio.

În cadrul meniului, numele meniului este afișat pe rândul de sus al afișajului multifuncțional (k), iar setarea posibilă este afișată pe rândul de jos.

Meniul pentru oră: Poți alege între formatele de timp de 12 ore <12 Hour Mode> și de 24 de ore <24 Hour Mode>, iar apoi setează manual ora. Dacă la sursa audio DAB este

selectat un post de radio care transmite ora, aceasta este preluată automat.

Meniul de resetare: Poți reseta toate setările meniului la setările implicite <Yes> sau poți reveni la setările actuale <No>.

(la sursa audio DAB)

Meniul de căutare automată a posturilor: Poți porni o căutare automată a posturilor.

(la sursa audio DAB)

Meniul de reglare manuală: Poți seta manual o frecvență dorită.

(la sursa audio DAB)

Meniul pentru tipul de afișare: Poți selecta ce text dorești

să apară pe rândul de jos al afișajului multifuncțional (k):

textul informativ emis de postul de radio.

• frecvența postului <Frequency>
• intensitatea semnalului - tipul de program emis de postul de radio.

(la sursa audio FM) Meniul pentru tipul de afișare: Poți selecta ce text dorești să apară pe rândul de jos al afișajului multifuncțional (k): - textul informativ emis de postul de radio, - numele postului, - tipul de program emis de postul de radio.

Alimentarea cu energie electrică a aparatelor externe

Port USB

Portul USB permite încărcarea aparatelor care pot fi alimentate cu energie electrică prin USB (de exemplu, diverse telefoane mobile). Curentul maxim de încărcare este de 2,1 A.

Deschide pârghia de blocare (8) și rabatează în sus capacul (7) al compartimentului media. Conectează portul USB al aparatului extern printr-un cablu USB adecvat cu priza de încărcare USB (11) (USB) a aparatului de radio.

Dacă funcționează cu acumulator, aparatul extern poate fi încărcat numai atât timp cât aparatul de radio este pornit.

Dacă dimensiunea este adecvată, aparatul extern poate fi depozitat în timpul încărcării în compartimentul de depozitare (6). Dacă aparatul extern se încălzește în timpul procesului de încărcare, lasă deschis capacul (7) al compartimentului media pentru a proteja aparatul extern împotriva supraîncălzirii.

Dacă procesul de încărcare s-a finalizat, respectiv cablul USB a fost scos, închide din nou capacul (7) pentru a proteja aparatul de radio împotriva murdăririi.

Racordul de curent alternativ

Prin intermediul racordurilor de curent alternativ poți utiliza și alte aparate electrice. Prizele pot varia, cu luarea în considerare a normelor specifice țării de utilizare.

Alimentarea cu energie electrică a aparatelor externe prin intermediul racordurilor de curent alternativ este posibilă numai atunci când aparatul de radio este racordat la rețea și nu prin intermediul unui acumulator introdus. Dacă aparatul de radio este racordat la rețeaua de alimentare cu energie electrică, lampa de control de culoare verde (3) se aprinde pentru confirmare.

Consumul total maxim admis de energie electrică al tuturor aparatelor electrice racordate nu trebuie să depășească valoarea specificată în tabelul următor (consultă și inscripția de pe carcasă, de sub capace (4)):

Numár de identificare Consumul total maxim deenergie electrică (in A)
3 601 DA4 000 15
3 601 DA4 100 15
3 601 DA4 170 12
3 601 DA4 1W0 15
3 601 DA4 130 9
3 601 DA4 140 9

Deschide un capac (4) al racordurilor de curent alternativ și introdu fișa aparatului electric extern într-o priză (5) a aparatului de radio.

Instrucțiuni de lucru

Indicații privind manevrarea optimă a acumulatorului

Protejați acumulatorii împotriva umezelii și a apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20°C și 50°C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Ocazional curățați fantele de ventilație ale acumulatorului utilizând o pensulă moale, curată și uscată.

Un timp de funcționare considerabil redus după încărcare indică faptul că acumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Întreținere și service

Dacă este necesară înlocuirea cablului de racordare, pentru a evita periclitarea siguranței în timpul utilizării, această operație se va executa de către Bosch sau de către un centru de service autorizat pentru scule electrice Bosch.

Eliminați murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiți detergenți sau solvenți.

Serviciu de asistență tehnică post-vânzări și consultanță clienți

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

În cazul transportului de carete rerti (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele descoperite și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Aparatele de radio, acumulatorii/bateriile, accesoriile și ambalajele trebuie predate la un centru de reciclare ecologică.

Nu eliminați aparatele de radio și acumulatorii/bateriile împreună cu deșeurile menajere!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, aparatele de radio scoase din uz și, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau uzate trebuie colectate separat și predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Acumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 164).
