NAUDOJIMO INSTRUKCIJA SWS 600 G STIGA

NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

Vadovo tekste kai kurie ypač svarbūs  paragrafai, susiję su įrenginio sauga ar  eksploatacija, yra pažymėti pagal šį kriterijų: PASTABA arba SVARBU pateikia patikslinimus arba kitus duomenis, kaip jau buvo nurodyta, siekiant išvengti įrenginio sugadinimo ar kitokios žalos. Simbolis   pažymi pavojų. Įspėjimų  nepaisymas sudaro sąlygas asmenų  sužeidimo ir/ar kitokios žalos rizikai. Paragrafai, pažymėti punktyriniais pilkais  langais, nurodo pasirenkamas funkcijas,  kurios yra ne visuose šiame vadove  aprašytuose modeliuose. Patikrinti, ar  funkcija yra galima jūsų modelyje. Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir  „kairė“ yra pateiktos operatoriaus atžvilgiu.

Šioje naudojimo instrukcijoje paveikslėliai  yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio  sudedamosios dalys yra pažymėtos  raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamąją dalį C 2-ame  paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C  pav.“ arba paprasčiausiai „(2.C pav.)“. Paveikslėliai yra orientacinio pobūdžio.  Realios detalės gali skirtis nuo pavaizduotų.

Vadovas yra suskirstytas į skyrius ir paragrafus.  Paragrafo „2.1 Apmokymas“ pavadinimas yra  “2. Saugos reikalavimai“ paantraštė. Nuorodos  į pavadinimus arba paragrafus yra pažymėtos  sutrumpinimais skyr. arba par. ir atitinkamais  numeriais. Pavyzdys: „2 skyr.“ arba „ 2.1 par.“ DĖMESIO!: PRIEŠ NAUDOJANT ĮRENGINĮ, ATIDŽIAI PERSKAITYTI ŠĮ NAUDOTOJO VADOVĄ. Išsaugoti vėlesnėms konsultacijoms.

  2.4  Techninė priežiūra, sandėliavimas ir  transportavimas .................................... 3

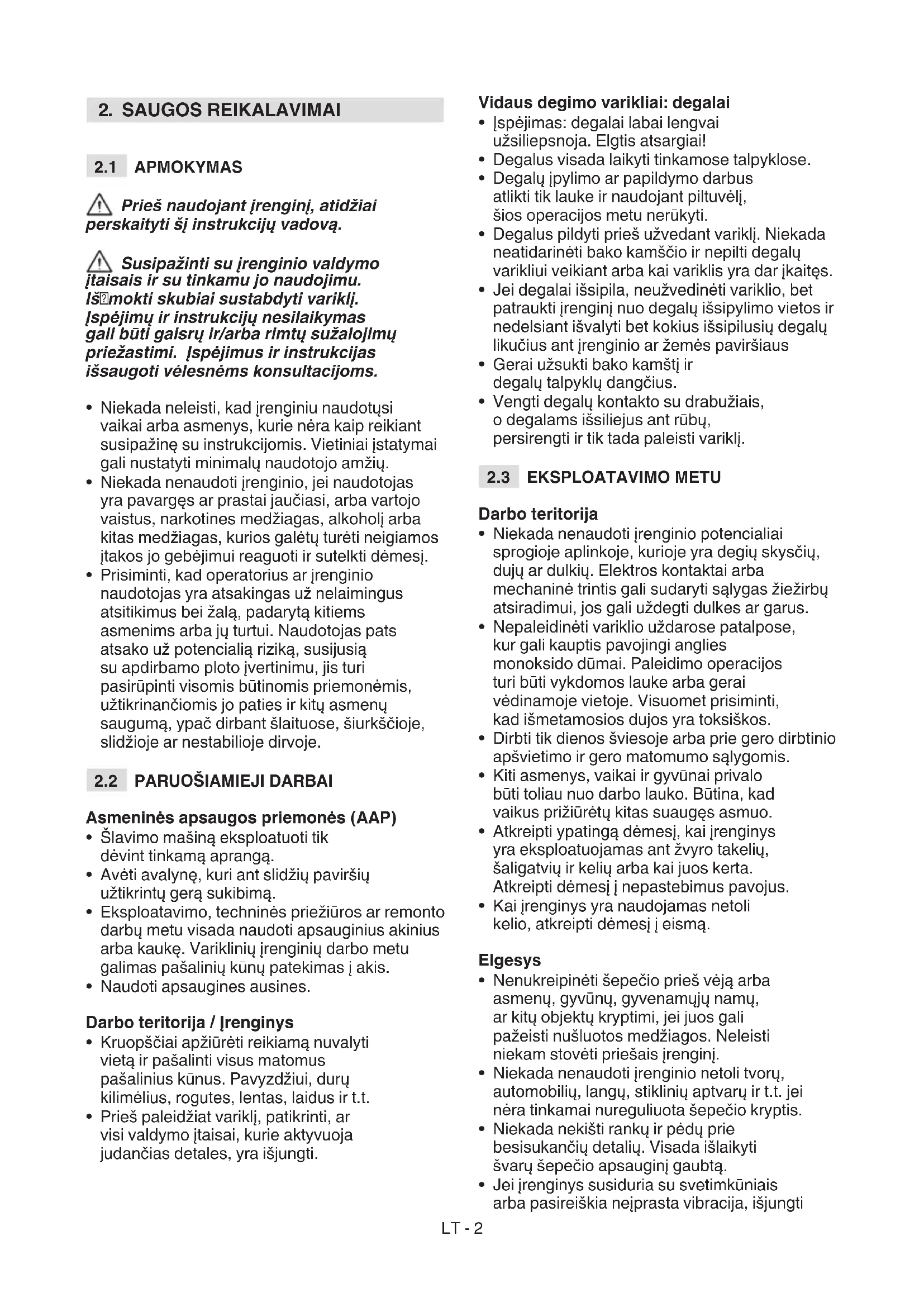

Prieš naudojant įrenginį, atidžiai perskaityti šį instrukcijų vadovą. Susipažinti su įrenginio valdymo įtaisais ir su tinkamu jo naudojimu. Išmokti skubiai sustabdyti variklį. Įspėjimų ir instrukcijų nesilaikymas gali būti gaisrų ir/arba rimtų sužalojimų priežastimi. Įspėjimus ir instrukcijas išsaugoti vėlesnėms konsultacijoms.

• Niekada neleisti, kad įrenginiu naudotųsi  vaikai arba asmenys, kurie nėra kaip reikiant  susipažinę su instrukcijomis. Vietiniai įstatymai  gali nustatyti minimalų naudotojo amžių.

• Niekada nenaudoti įrenginio, jei naudotojas  yra pavargęs ar prastai jaučiasi, arba vartojo  vaistus, narkotines medžiagas, alkoholį arba  kitas medžiagas, kurios galėtų turėti neigiamos  įtakos jo gebėjimui reaguoti ir sutelkti dėmesį.

• Prisiminti, kad operatorius ar įrenginio  naudotojas yra atsakingas už nelaimingus  atsitikimus bei žalą, padarytą kitiems  asmenims arba jų turtui. Naudotojas pats  atsako už potencialią riziką, susijusią  su apdirbamo ploto įvertinimu, jis turi  pasirūpinti visomis būtinomis priemonėmis,  užtikrinančiomis jo paties ir kitų asmenų  saugumą, ypač dirbant šlaituose, šiurkščioje,  slidžioje ar nestabilioje dirvoje.

2.2 PARUOŠIAMIEJI DARBAI

Asmeninės apsaugos priemonės (AAP)

• Šlavimo mašiną eksploatuoti tik  dėvint tinkamą aprangą.

• Avėti avalynę, kuri ant slidžių paviršių  užtikrintų gerą sukibimą. 

• Eksploatavimo, techninės priežiūros ar remonto  darbų metu visada naudoti apsauginius akinius  arba kaukę. Variklinių įrenginių darbo metu  galimas pašalinių kūnų patekimas į akis.

• Naudoti apsaugines ausines. Darbo teritorija / Įrenginys

• Kruopščiai apžiūrėti reikiamą nuvalyti  vietą ir pašalinti visus matomus  pašalinius kūnus. Pavyzdžiui, durų  kilimėlius, rogutes, lentas, laidus ir t.t.

• Prieš paleidžiat variklį, patikrinti, ar  visi valdymo įtaisai, kurie aktyvuoja  judančias detales, yra išjungti. Vidaus degimo varikliai: degalai

• Įspėjimas: degalai labai lengvai  užsiliepsnoja. Elgtis atsargiai!

• Degalus visada laikyti tinkamose talpyklose.

• Degalų įpylimo ar papildymo darbus  atlikti tik lauke ir naudojant piltuvėlį,  šios operacijos metu nerūkyti.

• Degalus pildyti prieš užvedant variklį. Niekada  neatidarinėti bako kamščio ir nepilti degalų  varikliui veikiant arba kai variklis yra dar įkaitęs.

• Jei degalai išsipila, neužvedinėti variklio, bet  patraukti įrenginį nuo degalų išsipylimo vietos ir  nedelsiant išvalyti bet kokius išsipilusių degalų  likučius ant įrenginio ar žemės paviršiaus

• Niekada nenaudoti įrenginio potencialiai  sprogioje aplinkoje, kurioje yra degių skysčių,  dujų ar dulkių. Elektros kontaktai arba  mechaninė trintis gali sudaryti sąlygas žiežirbų  atsiradimui, jos gali uždegti dulkes ar garus.

• Nepaleidinėti variklio uždarose patalpose,  kur gali kauptis pavojingi anglies  monoksido dūmai. Paleidimo operacijos  turi būti vykdomos lauke arba gerai  vėdinamoje vietoje. Visuomet prisiminti,  kad išmetamosios dujos yra toksiškos. 

• Dirbti tik dienos šviesoje arba prie gero dirbtinio  apšvietimo ir gero matomumo sąlygomis. 

• Kiti asmenys, vaikai ir gyvūnai privalo  būti toliau nuo darbo lauko. Būtina, kad  vaikus prižiūrėtų kitas suaugęs asmuo.

• Atkreipti ypatingą dėmesį, kai įrenginys  yra eksploatuojamas ant žvyro takelių,  šaligatvių ir kelių arba kai juos kerta.  Atkreipti dėmesį į nepastebimus pavojus. 

• Kai įrenginys yra naudojamas netoli  kelio, atkreipti dėmesį į eismą. Elgesys

• Nenukreipinėti šepečio prieš vėją arba  asmenų, gyvūnų, gyvenamųjų namų,  ar kitų objektų kryptimi, jei juos gali  pažeisti nušluotos medžiagos. Neleisti niekam stovėti priešais įrenginį.

• Niekada nenaudoti įrenginio netoli tvorų,  automobilių, langų, stiklinių aptvarų ir t.t. jei  nėra tinkamai nureguliuota šepečio kryptis.

• Niekada nekišti rankų ir pėdų prie  besisukančių detalių. Visada išlaikyti  švarų šepečio apsauginį gaubtą.

• Jei įrenginys susiduria su svetimkūniais  arba pasireiškia neįprasta vibracija, išjungtiLT - 3 variklį, palaukti, kol judančios detalės sustosir kruopščiai apžiūrėti įrenginį patikrinant, ar  jis nebuvo sugadintas. Paprastai vibracija yra gedimo požymis. Prieš vėl naudojant  įrenginį, atlikti reikiamus remonto darbus.

• Prieš paliekant įrenginį, išjungti variklį  ir atjungti visus valdymo įrenginius.

• Prieš atliekant remonto, valymo, patikrinimo,  reguliavimo darbus, išjungti variklį ir palaukti,  kol judančios detalės sustos (išskyrus kitokius  šios instrukcijos nurodymus). Atjungti elektros  variklio laidus. (Pasirenkamas priedas)

• Niekada neliesti variklio dalių, kurios  darbo metu įkaista. Nudegimo rizika.

• Nenaudoti įrenginio dideliu greičiu ant  slidžių paviršių. Atkreipti ypatingą dėmesį  dirbant atbuline eiga. Prieš apsisukant ir  apsisukimo metu žiūrėti sau už nugaros,  tokiu būdu įsitikinant, jog nėra kliūčių.

• Kai įrenginys transportuojamas arba  nėra naudojamas, išjungti šepetį.

• Visada tinkamai užsitikrinti pusiausvyrą ir tvirtai  laikyti rankeną. Niekada nebėgti, tik žingsniuoti. Naudojimo apribojimai

• Nenaudoti įrenginio išilgai šlaito. Visada  judėti iš viršaus į apačią, po to iš apačios  į viršų. Atkreipti ypatingą dėmesį keičiant  kryptį ant šlaito. Vengti stačių nuokalnių.

• Nenaudoti įrenginio, jei apsauginiai  įtaisai yra nepakankami arba jei jie  nėra sumontuoti taisyklingai.

• Neišjunginėti ir nekeisti apsauginių įtaisų.

• Nekaitalioti variklio parametrų ir jo neperkrauti.  Jeigu variklis yra verčiamas dirbti perviršiniu  greičiu, didėja asmenų susižalojimo rizika.

• Neperkrauti įrenginio jį vairuojant  pernelyg dideliu greičiu.

• Nekišti rankų į apsauginio šepečio gaubto  vidų, jei variklis nėra išjungtas ir nepalaukus,  kol visos judančios detalės sustos.

TRANSPORTAVIMAS Periodiška techninė priežiūra ir  taisyklingas sandėliavimas padeda  išlaikyti įrenginio saugumą. Sulūžusios ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos. Naudoti tik originalias detales: neoriginalių atsarginių ir/arba netaisyklingai sumontuotų dalių naudojimas, kelia pavojų įrenginio saugumui, gali sąlygoti nelaimingus atsitikimus arba asmenų sužeidimus, bei atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės. Techninė priežiūra

• Jei reikia ištuštinti baką, šią operaciją  atlikti atvirame ore bei prie šalto variklio.

• Siekiant sumažinti gaisro riziką, periodiškai  tikrinti, ar nėra alyvos ir/arba degalų nutekėjimo. Sandėliavimas

• Nepalikti degalų bake, jeigu įrenginys yra  paliekamas sandėliuoti patalpoje, kurioje  degalų garai galėtų kontaktuoti su atvira  liepsna, žiežirbomis arba šilumos šaltiniais.

• Prieš pastatant įrenginį į uždarą  patalpą, leisti atvėsti varikliui.

• Jei įrenginys turi būti sandėliuojamas  ilgą laikotarpį, visada remtis naudojimo  instrukcijos svarbiausia informacija. Transportavimas

• Jei įrenginys turi būti transportuojamas  sunkvežimyje arba priekaboje, visada naudoti  tinkamo tvirtumo, pločio ir ilgio įlipimo rampas. 

• Pakrauti įrenginį su išjungtu varikliu, jį stumiant  bei dalyvaujant pakankamam asmenų skaičiui. 

• Transportavimo metu užsukti degalų  sklendę (jei ji numatyta) ir tinkamai  pritvirtinti įrenginį prie transporto  priemonės lynų arba grandinių pagalba.

2.5 APLINKOS APSAUGA

Naudojant įrenginį, aplinkos apsauga turi būti  svarbus ir prioritetinis aspektas, pilietinės  visuomenės ir aplinkos, kurioje gyvename naudai. 

• Stengtis netrukdyti kaimynams.

• Kruopščiai laikytis vietinių teisės aktų,  susijusių su pakavimo medžiagų, alyvos, kuro,  ltrų, sugadintų detalių arba kitų elementų,  sąlygojančių stiprų neigiamą poveikį aplinkai  šalinimu; šios atliekos neturi būti metamos  į šiukšlių dėžę, bet turi būti atskirtos ir  perduotos į specializuotus surinkimo punktus,  kuriuose bus pasirūpinta jų perdirbimu.

• Įrenginio nebenaudojimo atveju, jo  nepalikti aplinkoje, bet, vadovaujantis  vietiniais teisės aktais, kreiptis į  specializuotą atliekų surinkimo punktą.

NUMATYTOJI PASKIRTIS Šis įrenginys yra šlavimo mašina. Mašinos šepetys su apsauginiu gaubtu  sukdamasis nušluoja priekyje esančias  medžiagas. Šepetį varo variklis, kuris  taip pat valdo įrenginio eigą.LT - 4 Įrenginys yra kontroliuojamas valdymo įtaisų,  esančių ant prietaisų skydelio, pagalba. Operatorius gali vairuoti įrenginį ir įjungti  pagrindines funkcijas visada stovėdamas  vairuotojo vietoje, už įrenginio.

3.1.1 Numatytas naudojimas

Šis įrenginys yra sukurtas ir pagamintas šiukšlių  šlavimui, pervežimui ir išmetimui dirbant ant  šaligatvių, soduose, važiuojamojoje dalyje ir  kituose žemės lygyje esančiuose paviršiuose. Šlavimo mašina turi būti naudojama tik  tokių medžiagų, kaip lapai, sniegas, dulkės,  žvyras ir smulkios nuolaužos pašalinimui.

3.1.2 Netinkamas naudojimas

Bet koks kitas naudojimas, kitoks nei  nurodyta aukščiau, gali būti pavojingas ir  sąlygoti žalą asmenims ir/arba daiktams.  Netinkamu naudojimu laikoma (kaip  nurodyta pavyzdžiuose, tačiau ne tik):

• Naudoti įrenginį paviršiuose, esančiuose  virš žemės lygio, tokiuose kaip  gyvenamųjų namų, garažų, verandų  ar kitų struktūrų ar pastatų stogai.

• Vilkti arba stumti krovinius

• Pervežti vaikus arba kitus keleivius. SVARBU Netinkamas įrenginio naudojimas panaikina garantijos galiojimą ir atleidžia Gamintoją nuo bet kokios atsakomybės; tokiu būdu visa atsakomybė už nuostolius arba sužalojimus savo paties arba trečiųjų asmenų atžvilgiu, tenka naudotojui.

3.1.3 Naudotojo tipas

Šis įrenginys yra skirtas privatiems naudotojams,  tai yra neprofesionaliems operatoriams.  Šis įrenginys yra skirtas mėgėjams. SVARBU Įrenginį privalo naudoti tik vienas operatorius.

Ant įrenginio yra pavaizduoti įvairūs  simboliai (4 pav. ). Jų paskirtis yra priminti  operatoriui, kaip jis turi elgtis, kad įrenginys  būtų naudojamas atsargiai ir saugiai. Simbolių reikšmės: DĖMESIO! DĖMESIO! Prieš pradedant naudoti  įrenginį, perskaityti instrukciją. PAVOJUS! Daiktų išmetimas.  Nenukreipti šepečio pašalinių  asmenų arba gyvūnų kryptimi. PAVOJUS! Darbo vietoje neturi būti asmenų, vaikų ir gyvūnų. PAVOJUS! Rankas ir pėdas laikyti  atokiau nuo besisukančių detalių. PAVOJUS! Visada naudoti apsaugines ausines. PAVOJUS! Naudoti apsauginius akinius. PAVOJUS! Varikliai skleidžia anglies  monoksidą. NEUŽVEDINĖTI  įrenginio uždarose patalpose. PAVOJUS! Degalai yra lengvai  užsiliepsnojanti ir sprogstama  medžiaga. Prieš atliekant  papildymo darbus, išjungti  variklį ir leisti jam atvėsti. PAVOJUS! Gaisro arba sprogimo rizika. Nerūkyti,  nenaudoti atviros liepsnos arba užsiliepsnojimo šaltinių SVARBU Pažeistos arba neįskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotame techninio aptarnavimo centre.

3.3 IDENTIFIKACINĖ ETIKETĖ

Identikacinėje etiketėje yra pateikti  šie duomenys (1 pav. ):

Perrašyti įrenginio identikacinius duomenis  atitinkamuose etiketės, esančios viršelio  užpakalinėje pusėje, laukuose.LT - 5 SVARBU Naudoti identikacinius pavadinimus, pateiktus identikacinėje produkto etiketėje. SVARBU Kaskart kreipiantis į įgaliotąjį techninio aptarnavimo centrą, naudoti identikacinius pavadinimus.

3.4 PAGRINDINĖS SUDEDAMOSIOS DALYS

Įrenginį sudaro šios pagrindinės  sudedamosios dalys (1 pav. ): A. Korpusas B. Variklis C. Degalų bakas D. Rankena E. Prietaisų skydelis F. Šepečio apsauginis gaubtas G. Šepetys H. Ratukai

Sandėliavimo ir transportavimo sumetimais,  kai kurios įrenginio sudėtinės dalys  nėra surinktos tiesiogiai gamykloje,  todėl jos turi būti sumontuotos nuėmus  pakuotę bei laikantis šių nurodymų. Išpakavimas ir baigiamieji surinkimo darbai turi būti atliekami ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, visada naudojant tinkamus įrankius. Nenaudoti įrenginio, kol nėra baigti darbai, aprašyti skyriuje „SURINKIMAS“. SVARBU Įrenginys yra tiekiamas be variklinės alyvos ir be degalų.

4.1 SURINKIMUI SKIRTOS

SUDEDAMOSIOS DALYS Pakuotėje yra surinkimui skirtos sudedamosios  dalys (3 pav. ), išvardintos šioje lentelėje: Pad. Aprašymas Kiekis A Rankena su jau surinktais  strypais ir laidais

1. Atsargiai išardyti pakuotę stengiantis 

nepamesti sudedamųjų detalių.

2. Peržiūrėti dėžėje esančius dokumentus, 

tame tarpe ir šią instrukciją.

3. Ištraukti iš dėžės visas nesumontuotas 

4. Ištraukti įrenginį iš dėžės.

5. Dėžę ir kitas pakavimo medžiagas 

šalinti laikantis vietinių teisės aktų.

4.2 EIGOS IR ŠEPEČIO VALDYMO

LAIDŲ SURINKIMAS Užkabinti laido kilpą už atitinkamos  ąselės (5 pav. ). PASTABA Laidai yra iš anksto jau surinkti prietaisų skydelyje.

4.3 RANKENOS SURINKIMAS

Rankena yra tiekiama su jau surinktu prietaisų  skydeliu. Varžtai, skirti rankenos tvirtinimui  ant įrenginio, taip pat pavarų perjungimo  svirties tvirtinimui bei šepečio reguliavimo  valdymo įtaiso tvirtinimui yra tiekiami  atskiroje pakuotėje kartu su įrenginiu. Surinkimą atlikti taip:

1. Priartinti abu rankenos vamzdžio galus 

(6.A pav.) prie laikiklio (6.B pav.). Įvesti tarpiklius (6.C pav.) ir juos sulygiuoti  su angomis, atkreipiant dėmesį į taisyklingą  skersmenį (mažesnis griovelis į išorės  pusę, didesnis griovelis į vidinę pusę).

2. Įvesti į angas varžtus ir veržles 

ir juos pritvirtinti.

4.3.1 Svirčių rankenų montavimas

1. Prisukti kiekvieną rankeną į sriegiuotą 

pavarų keitimo svirties strypą (9.A  pav.) ir sriegiuotą šepečio kreiptuvo  svirties strypą (9.B pav.).

2. Sutvirtinti užblokuojančia veržle.LT - 6

2. Įvesti pavarų perjungimo svirties sandūrą 

ir kaištį (7.C pav.).

1. Išimti iš šepečio reguliavimo valdymo 

Leidžia užvesti ir sustabdyti variklį. Užvedimo  jungiklis turi dvi padėtis ( 10.A pav.):

1. Užvedimo jungiklis OFF padėtyje - 

variklis sustoja ir negali būti užvestas. 

2. Užvedimo jungiklis ON padėtyje - variklis 

gali būti užvestas ir pradėti veikti.

VALDYMO ĮTAISAS Reguliuoja variklio apsukų skaičių. Padėtys, nurodytos plokštelėje,  atitinka ( 10.B pav.):

1. Pilnas režimas. Visada naudoti

įrenginio paleidimui ir darbo metu.

2. Minimalus. naudojamas, 

kai variklis yra pakankamai  įšilęs stabtelėjimų metu.

5.3 DROSELINĖS SKLENDĖS

VALDYMO ĮTAISAS Yra naudojamas šalto variklio užvedimui.  Droselinės sklendės valdymo įtaisas  turi dvi padėtis ( 10.C pav.): Kairėje - droselinės sklendės valdymo  įtaisas yra įvestas (šaltam užvedimui). Dešinėje - droselinės sklendės  valdymo įtaisas yra išjungtas (normalus  darbas ir karštas užvedimas).

Paspaudus paleidiklio guminį valdymo įtaisą,  degalai yra įpurškiami į karbiuratoriaus siurbimo  kolektorių, tokiu būdu yra palengvinamas  šalto variklio užvedimas ( 10.D pav.).

5.5 RANKINIO UŽVEDIMO RANKENA

Leidžia rankinį variklio uždegimą ( 10.E pav.).

Leidžia valdyti įrenginio eigą.

• Norint paleisti įrenginio eigą, lenkti  žemyn valdiklio svirtį tol ( 9.D pav.)  , kol ji sutaps su rankena. 

• Ją atleidus, įrenginio eiga sustoja ir svirtis  automatiškai sugrįžta į savo pradinę padėtį.

• Jei eigos valdiklis yra įvestas kartu su  šepečio valdymo įtaisu (9.C pav.), pastarasis  atleidus pirmąjį lieka įvestas. Išjungiamas  tik atleidus ir šepečio valdymo įtaisą (9.C  pav.) (įrenginiuose, kur tai numatyta).

5.8 ŠEPEČIO VALDYMO ĮTAISAS

Įjungia šepečio sukimąsi.

• Norint įjungti šepečio sukimąsi, lenkti  žemyn valdiklio svirtį tol (9.C pav.)  , kol jis sutaps su rankena.

• Jei šepečio valdymo įtaisas įjungiamas  atskirai, tai jį atleidus šepetys sustoja ir svirtis  automatiškai sugrįžta į pradinę padėtį.

• 5/6 pavaros eigos greičio reguliavimui.

• 2 pavaros greičio reguliavimui  dirbant atbuline eiga.LT - 7

5.10 ŠEPEČIO REGULIAVIMO SVIRTIS

Šepečio reguliavimas yra valdomas  svirtimi (9.B pav.) , kuri leidžia  nukreipti šepetį norima kryptimi. Norint nukreipti šepetį, nustatyti svirtį pirmyn  arba atgal vienoje iš galimų 3 padėčių.

• Svirtis į priekį = 15° į dešinę.

• Žibintai įjungti = jungiklis I padėtyje.

6. ĮRENGINIO NAUDOJIMAS

SVARBU Įrenginio naudojimo metu būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

6.1 PARUOŠIAMIEJI DARBAI

Prieš naudojant įrenginį, patikrinti kuro  ir alyvos lygį. Apie tai, kaip papildyti  degalų ir alyvos bei apie saugos  nurodymus (žiūrėti par. 7.2 ir par. 7.3). Ratukai reikalingi atstumo tarp šepečio  ir žemės paviršiaus ir reguliavimui,  tokiu būdu šepetys apsaugomas. Prieš naudojant įrenginį, ratukus  sureguliuoti tokiu būdu:

1. Atkabinti apsauginį laikiklį (11.A pav.).

2. Ištraukti kištuką (11.B pav.).

3. Pakelti / nuleisti ratukus (11.C pav.).

4. Vėl įvesti kištuką.

5. Užkabinti apsauginį laikiklį.

1. Atlaisvinti šoninę rankeną (11.D pav.).

2. Ratelių pakėlimui / nuleidimui, pasukti 

viršutinę rankeną (11.E pav.) laikrodžio  rodyklės kryptimi / prieš laikrodžio rodyklę.

Prieš pradedant, užsitikrinti, kad  instrukcijos turinys yra gerai suprantamas.  Be to, atlikti žemiau aprašytus saugos  patikrinimus bei įsitikinti, ar patikrinimo  rezultatai atitinka lentelių duomenis. Prieš naudojimą visada atlikti saugos kontrolę.

6.2.1 Bendras patikrinimas

Dalykas Rezultatas Degalų tiekimo sistema  ir sujungimai. Nutekėjimų nėra. Elektros kabeliai. Visa izoliacija nepriekaištinga.  Jokių mechaninių  pažeidimų. Cirkuliacinė tepimo  sistema Nutekėjimų nėra.  Jokių pažeidimų. Bandomasis važiavimas Nėra neįprastų vibracijų. Nėra jokių neįprastų  garsų.

6.2.2 Traukos ir šepečio

veikimo testavimas Veiksmas Rezultatas Užvesti įrenginį (6.3 par.) Ratai ir šepetys turi  išlikti nepajudėję. Traukos testavimas Paspausti eigos valdymo  įtaisą (9.D pav.). Ratai įrenginį varo į priekį. Atleisti eigos valdymo  įtaisą (9.D pav.). Ratai sustoja. Šepečio veikimo testavimas Paspausti šepečio  valdymo įtaisą (9.C pav.). Šepetys pradeda suktis. Atleisti šepečio  valdymo įtaisą. Šepetys sustoja Šepečio ir ratų veikimo testavimas Laikant paspaudus  šepečio valdymo įtaisą  (9.C pav.), paspausti eigos valdymo  įtaisą (9.D pav.). Šepetys sukasi ir ratai  įrenginį varo į priekį. Atleisti eigos valdymo  įtaisą (9.D pav.). Ratai sustoja, o šepetys toliau sukasi. Atleisti šepečio valdymo  įtaisą (9.C pav.). Šepetys sustoja. Jei bet kuris vienas iš rezultatų skiriasi nuo lentelėje pateiktų duomenų, įrenginio eksploatuoti negalima! Įrenginį pristatyti į specializuotą techninio aptarnavimo centrą apžiūrai ir remonto darbams.LT - 8

6.3.1 Šaltasis užvedimas

1. Nustatyti akceleratorių visu 

3. Paspausti paleidiklio valdymo įtaisą 

(10.D pav.) du arba tris kartus.  Užsitikrinti, kad paspaudus valdymo  įtaisą, pirštas uždengtų angą.

SVARBU Prieš pradedant dirbti su įrenginiu, palaukti keletą minučių tam, kad alyva sušiltų.

6.3.2 Šiltasis užvedimas

1. Nustatyti akceleratorių visu 

greičiu (10.B pav.).

2. Patikrinti, ar droselinė sklendė 

yra išvesta (10.C pav.).

3. Užvesti elektriniu arba rankiniu 

būdu (žiūrėti žemiau). SVARBU Užvedant šiltuoju būdu nespausti paleidiklio.

6.3.3 Rankinis paleidimas

Norint paleisti variklį rankiniu būdu, lėtai  traukti rankenėlę (10.E pav.) į išorę tol, kol  bus juntamas pasipriešinimas. Tada patraukti  naudojant jėgą ir palydėti rankenėlę ją atleidus. Kartoti operaciją tol, kol variklis užsives. PASTABA Neatlikinėti daugiau nei 3/4 bandymų, nes priešingu atveju variklis gali užsisiurbti. Patikrinti galimas neužsivedimo priežastis „Gedimų paieškos lentelėje“.

6.3.4 Elektrinis paleidimas

Įsitikinti, ar energijos tiekimo sistemoje yra numatytas įžeminimas ir grandinės pertraukiklis.

1. Įvesti maitinimo kabelio kištuką (10.K 

pav.) į 230V srovės tiekimo lizdą.

3. Paleidus variklį, ištraukti kištuką 

iš srovės tiekimo lizdo.

• Atitinkamo valdymo įtaiso pagalba nureguliuoti  šepetį (1.G pav.) norimoje padėtyje.

• Nustatyti pavarą pagal būsimą maršrutą  ir ketinamos nušluoti medžiagos kiekį.

• Šepečio sukimosi paleidimui, paspausti  šepečio valdymo įtaisą (9.C pav.).

• Paspausti eigos valdymo įtaisą  (9.D pav.) traukos aktyvavimui. PASTABA Dirbant su įrenginiu, visada naudoti variklį pilnu režimu.

6.3.7 Pavarų perjungimas

Pavarų perjungimas turi būti  atliekamas įrenginiui stovint. Norint perjungti pavarą, reikia atlikti  tokius žemiau aprašytus veiksmus:

• Sustabdyti įrenginį atleidus eigos  valdymo įtaisą (12.D pav.) ir šepečio  valdymo įtaisą (12.C pav.).

• Nustatyti pavaros perjungimo svirtį  norimoje padėtyje (12.A pav.).

• Vėl pradėti įprastą darbą. SVARBU Pavarų perjungimas kai įrenginys juda sąlygoja transmisijos sistemos sugadinimą.

Įrenginio sustabdymui atleisti šepečio valdymo  įtaisą (9.C pav.) ir eigos valdymo įtaisą (9.D pav.). Norint išjungti įrenginį, užvedimo jungiklį  nustatyti OFF padėtyje (10.A pav.). Nebandyti išjungti įrenginio įvedant droselinę sklendę. Toks veiksmas gali sugadinti variklį. Iš karto po išjungimo, variklis gali būti dar labai įkaitęs. Neliesti duslintuvo ar gretimų detalių. Nudegimo pavojus.LT - 9

6.5 PATARIMAI NAUDOJIMUI

Šis įrenginys gali būti naudojamas  įvairių rūšių medžiagų šlavimui dirbant  skirtingose darbo zonose. Nurodymai skirtingiems žemės paviršiaus tipams

• Visada išlaikyti tinkamą eigos ir šepečio  greitį, pritaikytą prie aplinkos sąlygų ir prie  ketinamo nušluoti medžiagų kiekio. Eigos ir  šepečio greičiai turi būti reguliuojami taip, kad  medžiagos būtų šluojamos pastoviu srautu.

• Šepečio per daug nespausti. Tinkamam  šlavimui pakanka 5-10 cm šepečio  gylio beveik visiems darbams.

• Prieš sustabdant variklį, sumažinti jo apsukas. Dideli plotai

• Nelygaus ar neišdirbto žemės paviršiaus  atveju, sumažinti eigos greitį, tokiu būdu bus  išvengta šepečio kratymo ir jo pažeidimo.

• Šluoti sudarant pagrindinį praėjimą, padalijus  plotą į 2 dalis po to pabaigiant likusias  zonas. Tai sumažina šepečio darbinį krūvį. Sniegas

• Sniego pašalinimas yra efektyvesnis, kai  sniegas yra dar šviežias. Vėl pereiti jau  nuvalytas zonas sniego likučių pašalinimui.

• Jeigu įmanoma, sniegą išmesti vėjo kryptimi.  Patikrinti išmetamo sniego atstumą ir kryptį.

• Prieš sustabdant variklį, sumažinti jo apsukas. Purvas ir žvyras

• Siekiant sumažinti šluojant pakeltų dulkių  kiekį, dirbti nustačius šepetį nedideliu  greičiu. Be to, jei įmanoma, dirbti drėgnu  ar debesuotu oru arba po lietaus.

• Žvyruoto žemės paviršiaus atveju,  nureguliuoti šepečio aukštį taip, kad  akmenys būtų liečiami, tokiu būdu bus  išvengta jų sviedimo ir galimų nuostolių. Sunkios nuolaužos

• Sumažinti eigos greitį ir dirbti neišnaudojant  viso įrenginio darbinio pločio.

• Pajudinti visus valdymo įtaisus  pirmyn ir atgal keletą kartų.

• Patikrinti, ar droselinė sklendė yra įvesta.

• Patikrinti ar nėra atsilaisvinusių arba  sugadintų sudedamųjų detalių. Jei reikia,  pakeisti sugadintas detales ir priveržti  atsisukusius varžtus ir veržles. Neuždengti įrenginio, kol variklis ir duslintuvas yra dar įkaitę.

SVARBU Techninės priežiūros darbų metu būtina laikytis saugos reikalavimų, aprašytų par. 2.4. par. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Visi techninės priežiūros patikrinimai ir darbai turi būti atliekami tik kai įrenginys nejuda, o variklis yra išjungtas. Prieš pradedant bet kokius valymo arba techninės priežiūros darbus, išimti raktelį ir perskaityti atitinkamas instrukcijas. Prieš atliekant techninės priežiūros darbus, apsirengti tinkamą aprangą, užsimauti pirštines ir užsidėti akinius.

• Techninės priežiūros darbų periodiškumas  ir tipas yra nurodyti „Techninės priežiūros  lentelėje“. Ši lentelė padės išlaikyti jūsų  įrenginio efektyvumą ir saugumą. Joje nurodyti  pagrindiniai techninės priežiūros darbai ir jų  periodiškumas. Atlikti atitinkamus veiksmus  prieš baigiantis numatytam terminui.

• Neoriginalių detalių ir priedų naudojimas gali  turėti neigiamą poveikį įrenginio veiksmingumui  ir saugumui. Gamintojas atsiriboja nuo bet  kokios atsakomybės dėl žalos ir sužeidimų,  kuriuos sąlygoja šių produktų naudojimas.

• Originalias atsargines detales tiekia techninio  aptarnavimo centrai ar įgaliotieji platintojai. SVARBU Visus techninės priežiūros ir reguliavimo darbus, kurie nėra aprašyti šiame vadove, turi atlikti Platintojas arba Specializuotas techninio aptarnavimo centras.

užsukti bako dangtį ir nuvalyti  galimas nuotekas (10.F pav.). PASTABA Nepripilti kuro iki pat bako kaklelio. PASTABA Naudoti tik degalus, nurodytus techninių duomenų lentelėje. Nenaudoti kitokiosLT - 10 rūšies degalų. Galima naudoti ekologišką kurą, tokį kaip alkilatinis benzinas. Šio benzino sudėtis daro mažesnį poveikį žmonėms ir aplinkai. Nėra žinių apie neigiamą poveikį, susijusį su jo naudojimu. Bet kokiu atveju prekyboje yra alkilatinio benzino rūšių, kurioms nėra įmanoma paruošti tikslių nurodymų, susijusių su jų naudojimu. Išsamesnės informacijos patariama ieškoti alkilatinio benzino gamintojų instrukcijose ir jų pateiktuose techniniuose duomenyse. PASTABA Kuras yra greitai gendantis produktas, todėl jis neturi būti paliktas bake ilgiau nei 30 dienų. Prieš padedant sandėliuoti ilgesniam laikui, baką papildyti degalų kiekiu, kurio pakaktų paskutiniam naudojimui (8 skirsnis).

PATIKRINIMAS/ PAPILDYMAS Prieš kiekvieną naudojimą, patikrinti alyvos lygį. PASTABA Įrenginys yra tiekiamas naudotojui be variklio alyvos.

7.3.1 Patikrinimas/ papildymas

• Įrenginį pastatyti lygiai patikrinimui.

• Vėl ištraukti strypą. Patikrinti alyvos lygį.

• Jei lygis yra žemesnis už žymę  „MAX“ (12 pav.), papildyti naudojant  vamzdžio ilgintuvą (3.E pav.).

• Dėl taisyklingos pakeitimo  procedūros žiūrėti par. 7.3.2 Neperpildyti, nes tai gali sąlygoti variklio perkaitimą. Jei lygis viršija žymą „MAX“, išleisti tiek, kad būtų pasiektas reikiamas lygis. PASTABA Kokio tipo alyvą naudoti, žiūrėti „Techninių duomenų lentelėje“.

Variklio alyva gali būti labai karšta, jeigu ji yra išleidžiama iš karto po variklio išjungimo. Leisti varikliui atvėsti keletą minučių prieš išpilant alyvą. Keisti variklio alyvą periodiškai, kaip  nurodyta „Techninės priežiūros lentelėje“.  Keisti alyvą dažniau, jei variklis turi  dirbti sunkiomis sąlygomis. Atlikti tokius žemiau aprašytus veiksmus:

1. Pastatyti įrenginį ant lygaus paviršiaus.

7. Nuvalyti išsiliejusią alyvą.

8. Pripildyti naujos alyvos. Dėl alyvos kiekio 

žiūrėti „Techninių duomenų lentelę“.

9. Kiekvieno papildymo metu užvesti variklį 

ir leisti jam dirbti bent 30 sekundžių.

10. Patikrinti, ar nėra alyvos nutekėjimo.

11. Išjungti variklį. Palaukti 30 sekundžių ir 

vėl patikrinti alyvos lygį. Jei reikia, žiūrėti  „patikrinimas/papildymas“ (par. 7.3.1). SVARBU Surinktą alyvą šalinti pagal galiojančius vietinius teisės aktus.

Valymo darbai turi būti atliekami tik išjungus įrenginį. Nemėginti pašalinti medžiagų, įstrigusių šepetyje, prieš tai neatlikus šių darbų:

• Atleisti šepečio ir eigos valdymo svirtis.

• Išjungti variklį. Po naudojimo įrenginį visada išvalyti.  Valant laikytis šių nurodymų:

• Po valymo vandeniu, paleisti įrenginį  ir šepetį, tokiu būdu bus pašalintas  vanduo, kuris priešingu atveju gali  prasiskverbti į guolius ir juos pažeisti. SVARBU Niekada nenaudoti aukšto slėgio vandens. Tai gali sugadinti elektrines detales.

Dėl operacijų su žvake kreiptis į Platintoją arba  į Įgaliotąjį techninio aptarnavimo centrą. Dėl  darbų, susijusių su žvake, peržiūrėti techninės  priežiūros lentelę ir gedimų paieškos lentelę.

Karbiuratorių iš anksto sureguliavo gamintojas.  Peržiūrėti gedimų paieškos lentelę bei  patikrinti, kada būtina atlikti veiksmus,  susijusius su karbiuratoriumi (12 skyr.).LT - 11

7.7 ORO FILTRO VALYMAS

1. Atsukti ltro dangčio rankenėlę 

(13.A pav.) ir nuimti dangtį (13.B pav.).

2. Atsukti rankenėlę (13.C pav.)

ir išimti ltrą (13.D pav.).

3. Nuvalyti ltrą pučiant suspaustą 

orą į jo vidų ir išorę.

4. Patikrinti, ar ltras nėra pažeistas, 

priešingu atveju jis turi pakeistas.

5. Vėl iš eilės sumontuoti ltrą (13.D 

pav.), rankenėlę (13.C pav.), dangtį  (13.B pav.) ir rankenėlę (13.A pav.).

7.8 PRITVIRTINIMO VARŽTAI IR VERŽLĖS

• Norint užsitikrinti įrenginio saugų darbą,  pasirūpinti kad veržlės ir varžtai būtų prisukti.

Kai įrenginys turi būti sandėliuojamas  ilgiau nei 30 dienų:

1. Pakeisti variklio alyvą, jei šis darbas nebuvo 

atliktas per praėjusius tris mėnesius.

2. Kruopščiai nuvalyti įrenginį.

3. Patikrinti, ar įrenginys nėra sugadintas. 

Jeigu reikia, atlikti remonto darbus.

4. Jei dažai nusilupo, juos atnaujinti, 

tokiu būdu bus išvengta rūdžių.

5. Apsaugoti metalinius paviršius, 

kuriuos gali paveikti rūdys.

6. Jeigu įmanoma, įrenginį laikyti 

7. Vengti sunkių krovinių laikymo ant 

šepečio ir šepečio apsauginio gaubto.  Svoris gali deformuoti šepetį, dėl to  jis nebebus tinkamas naudojimui.

9. APTARNAVIMAS IR REMONTAS

Šiame vadove pateikiama visa informacija,  kurios reikia įrenginio darbui ir taisyklingai  pagrindinei techninei priežiūrai, kurią atlieka  pats įrenginio naudotojas. Visas šiame vadove  neaprašytas techninės priežiūros ir reguliavimo  operacijas turi atlikti įrenginio Pardavėjas arba  Specializuotas techninės priežiūros centras,  turintys atitinkamų žinių ir reikiamos įrangos  taisyklingam darbų atlikimui, išlaikant pradinį  saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalikuotų  asmenų atlikti darbai sąlygoja bet kokios formos  Garantijos nutraukimą ir atleidžia Gamintoją  nuo bet kokių įsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo  dirbtuvės gali atlikti garantinius remonto  ir techninės priežiūros darbus. 

• Įgaliotos techninio aptarnavimo dirbtuvės  naudoja tik originalias atsargines dalis.  Originalios atsarginės detalės ir priedai  yra specialiai sukurti šiems įrenginiams.

• Neoriginalios atsarginės detalės ir  priedai nėra patvirtinti, neoriginalių  atsarginių detalių ir priedų naudojimas  nutraukia garantinius įsipareigojimus.

• Patariama vieną kartą per metus įrenginį  patikėti įgaliotoms techninio aptarnavimo  dirbtuvėms techninės priežiūros, aptarnavimo  ir saugos įtaisų patikrinimo darbų atlikimui.

10. GARANTIJOS TAIKYMO SĄLYGOS

Garantija padengia visus medžiagų ir gamybos  defektus. Naudotojas turės kruopščiai laikytis  visų įrenginio dokumentuose pateiktų nurodymų. Garantija nepadengia nuostolių atsiradusių dėl:

• Nesusipažinimo su pateiktais dokumentais.

• Netinkamo ir neleistino  naudojimo ir montavimo.

• Neoriginalių atsarginių dalių naudojimo.

• Gamintojo nepatvirtintų ir  netiekiamų priedų naudojimo. Be to garantija nepadengia:

• Įprasto detalių, tokių kaip pavarų diržai,  sriegikliai, žibintai, ratai, apsauginiai varžtai  ir laidai, susidėvėjimo dėl eksploatacijos.

• Normalaus susidėvėjimo.

• Variklių. Varikliams yra taikoma variklio  gamintojo garantija, kurioje yra nurodyti  terminai ir specinės sąlygos. Pirkėją gina nacionaliniai teisės aktai. Ši  garantija jokiais būdais neapriboja pirkėjo teisių,  kurias numato nacionaliniai teisės aktai.LT - 12

11. TECHNINĖS PRIEŽIŪROS LENTELĖ

Veiksmas Periodiškumas Paragrafas Pirmą kartą Vėliau kas ĮRENGINYS Visų tvirtinimo elementų patikrinimas - Prieš kiekvieną naudojimą 7.7 Saugos kontrolė / Valdymo įtaisų patikrinimas - Prieš kiekvieną naudojimą 6.2 Bendras valymas ir kontrolė  - Po kiekvieno naudojimo 7.4 VARIKLIS Žvakės valymas - 25 valandas / po kiekvieno sezono

Žvakės pakeitimas - 100 valandų / po  kiekvieno sezono

Variklio alyvos lygio patikrinimas/papildymas - 5 valandas / po kiekvieno naudojimo

Karbiuratoriaus oro ltro valymas - 10 valandas / po kiekvieno naudojimo

*** Šiuos darbus turi atlikti Jūsų Platintojas arba įgaliotasis Techninio aptarnavimo centras

Užvedimo jungiklis OFF padėtyje. Nustatyti užvedimo jungiklį į padėtį ON. Trūksta kuro Pripildyti baką švaraus ir gryno kuro. Išvesta droselinė sklendė Įvesti droselinę sklendę. Paleidiklis nepaspaustas Paspausti paleidiklį Užsisiurbęs variklis Palaukti keletą minučių prieš  paleidimą. Nespausti paleidiklio  ir išvesti droselinę sklendę. Sugadinta žvakė Kreiptis į įgaliotąjį techninio  aptarnavimo centrą. Senas kuras Kreiptis į įgaliotąjį techninio  aptarnavimo centrą. Vanduo kure Kreiptis į įgaliotąjį techninio  aptarnavimo centrą.

2. Galios praradimas.

Per stiprus medžiagų išmetimas Sumažinti greitį  Kuro bako dangtelis purvinas  arba padegtas ledu ar sniegu. Pašalinti purvą, ledą arba sniegą  nuo bako dangtelio ir aplink jį.

minimaliai arba  dirba nereguliariai Įvesta droselinė sklendė Išvesti droselinę sklendę. Senas kuras Kreiptis į įgaliotąjį techninio  aptarnavimo centrą. Vanduo kure Kreiptis į įgaliotąjį techninio  aptarnavimo centrą. Reikia pakeisti karbiuratorių Kreiptis į įgaliotąjį techninio  aptarnavimo centrą Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.LT - 13

Atsisukusios detalės arba  pažeistas šepetys. Priveržti visus tvirtinimo elementus.  Pakeisti pažeistas dalis įgaliotame  techninio aptarnavimo centre. Rankena yra netaisyklingoje padėtyje. Įsitikinti, ar rankena yra pritvirtinta  tinkamoje padėtyje.

5. Medžiagų išmetimo 

sulėtėjimas ar  efektyvumo praradimas Šepetys užstrigęs. Pašalinti galimas nuolaužas arba  pašalinius daiktus iš šepečio. Šepetys pernelyg nutolęs  nuo žemės paviršiaus. Sureguliuoti ratukų aukštį.

Pagrindinis traukos aktyvavimo kabelis  nėra taisyklingai sureguliuotas. Kreiptis į įgaliotąjį techninio  aptarnavimo centrą. Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.LV - 1

kas vēl nav saliktas.

kas pakļautas korozijai.

2. Prisiima atsakomybę, kad įrenginys:

Šlavimo mašina a) Tipas / Bazinis Modelis c) Serijos numeris d) vidaus degimo variklis

3. Atitinka direktyvose pateiktas

4. Nuoroda į suderintas Normas

g) Išmatuotas garso galios lygis h) Užtikrinamas garso galios lygis
