MANUALE UTENTE SWS 600 G STIGA

MANUALE DI ISTRUZIONI

ATTENZIONE: prima di usare la macchina, leggere attentamente il presente libretto.

Capacità serbatoio carburante l 3 3

Larghezza spazzola cm 60 80

A = Lunghezza mm 1360 1360

B = Altezza mm 1150 1150

C = Larghezza mm 610 810

Livello di potenza sonora garantito dB(A) 99 99

Livello di pressione sonora dB(A) 84,8 84,8

Capacità serbatoio carburante l 3 3

Larghezza spazzola cm 60 80

A = Lunghezza mm 1360 1360

B = Altezza mm 1040 1040

C = Larghezza mm 610 810

Livello di potenza sonora garantito dB(A) 99 99

Livello di pressione sonora dB(A) 84,8 84,8

Nel testo del manuale, alcuni paragra contenenti  informazioni di particolare importanza, ai ni della  sicurezza o del funzionamento, sono evidenziati  in modo diverso, secondo questo criterio: NOTA oppure IMPORTANTE fornisce precisazioni o altri elementi a quanto già precedentemente indicato, nell’intento di non danneggiare la macchina, o causare danni. Il simbolo   evidenzia un pericolo. Il mancato  rispetto dell’avvertenza comporta possibilità  di lesioni personali o a terzi e/o danni. I paragra evidenziati con un riquadro con  bordo a punti grigio indicano caratteristiche opzionali non presenti in tutti i modelli  documentati in questo manuale. Vericare se  la caratteristica è presente nel proprio modello. Tutte le indicazioni “anteriore”, “posteriore”, “destro” e “sinistro” si intendono riferite alla posizione dell’operatore alla guida.

Il manuale è diviso in capitoli e paragra. Il  titolo del paragrafo “2.1 Addestramento” è  un sottotitolo di “2. Norme di sicurezza”. I  riferimenti a titoli o paragra sono segnalati  con l’abbreviazione cap. o par. e il numero  relativo. Esempio: “cap. 2” o “par. 2.1”. ATTENZIONE!: PRIMA DI USARE LA MACCHINA, LEGGERE ATTENTAMENTE IL PRESENTE LIBRETTO. Conservare per ogni futura necessità.

  2.4  Manutenzione, rimessaggio e trasporto 3

3.2 Segnaletica di sicurezza ....................... 4

5.1 Interruttore di accensione ...................... 6

Leggere attentamente le presenti istruzioni prima di usare la macchina. Prendere familiarità con i comandi e con un uso appropriato della macchina. Imparare ad arrestare rapidamente il motore. L’inosservanza delle avvertenze e delle istruzioni può causare incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni per consultarle in futuro.

• Non permettere mai che la macchina venga  utilizzata da bambini o da persone che  non abbiano la necessaria dimestichezza  con le istruzioni. Le leggi locali possono ssare un’età minima per l’utilizzatore.

• Non utilizzare mai la macchina se  l’utilizzatore è in condizione di stanchezza  o malessere, oppure ha assunto farmaci,  droghe, alcool o sostanze nocive alle sue capacità di riessi e attenzione.

• Ricordare che l’operatore o utilizzatore è  responsabile di incidenti e imprevisti che si  possono vericare ad altre persone o alle  loro proprietà. Rientra nella responsabilità dell’utilizzatore la valutazione dei rischi potenziali del terreno su cui si deve lavorare, nonché prendere tutte le precauzioni  necessarie per garantire la sua e altrui sicurezza, in particolare sui pendii, terreni accidentati, scivolosi o instabili.

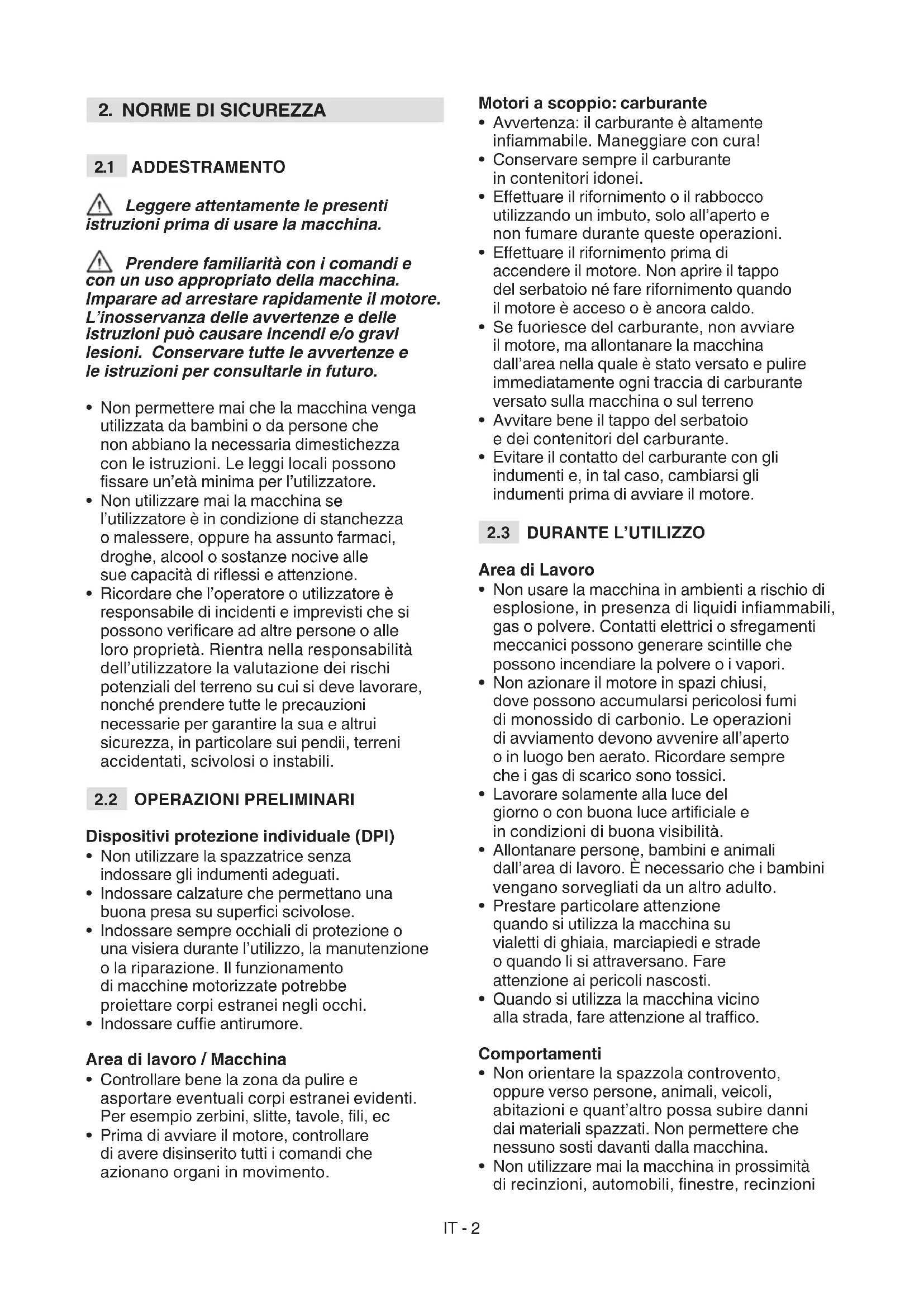

2.2 OPERAZIONI PRELIMINARI

Dispositivi protezione individuale (DPI)

• Non utilizzare la spazzatrice senza indossare gli indumenti adeguati.

• Indossare calzature che permettano una  buona presa su superci scivolose. 

• Indossare sempre occhiali di protezione o  una visiera durante l’utilizzo, la manutenzione  o la riparazione. Il funzionamento  di macchine motorizzate potrebbe  proiettare corpi estranei negli occhi.

• Indossare cue antirumore. Area di lavoro / Macchina

• Controllare bene la zona da pulire e asportare eventuali corpi estranei evidenti. Per esempio zerbini, slitte, tavole, li, ec

• Prima di avviare il motore, controllare  di avere disinserito tutti i comandi che  azionano organi in movimento. Motori a scoppio: carburante

• Avvertenza: il carburante è altamente  inammabile. Maneggiare con cura!

• Se fuoriesce del carburante, non avviare il motore, ma allontanare la macchina  dall’area nella quale è stato versato e pulire  immediatamente ogni traccia di carburante  versato sulla macchina o sul terreno

• Avvitare bene il tappo del serbatoio e dei contenitori del carburante.

• Evitare il contatto del carburante con gli indumenti e, in tal caso, cambiarsi gli  indumenti prima di avviare il motore.

• Non azionare il motore in spazi chiusi,  dove possono accumularsi pericolosi fumi  di monossido di carbonio. Le operazioni  di avviamento devono avvenire all’aperto  o in luogo ben aerato. Ricordare sempre  che i gas di scarico sono tossici.

• Lavorare solamente alla luce del  giorno o con buona luce articiale e  in condizioni di buona visibilità.

• Allontanare persone, bambini e animali  dall’area di lavoro. È necessario che i bambini  vengano sorvegliati da un altro adulto.

• Prestare particolare attenzione quando si utilizza la macchina su  vialetti di ghiaia, marciapiedi e strade  o quando li si attraversano. Fare  attenzione ai pericoli nascosti.

• Quando si utilizza la macchina vicino  alla strada, fare attenzione al traco. Comportamenti

• Non orientare la spazzola controvento, oppure verso persone, animali, veicoli,  abitazioni e quant’altro possa subire danni  dai materiali spazzati. Non permettere che  nessuno sosti davanti dalla macchina.

• Non utilizzare mai la macchina in prossimità  di recinzioni, automobili, nestre, recinzioniIT - 3 di vetro, ecc. senza aver adeguatamente  regolato la direzione della spazzola.

• Non avvicinare le mani e i piedi agli  organi rotanti. Mantenere sempre pulito  il carter di protezione spazzola.

• Se la macchina colpisce corpi estranei o  presenta vibrazioni anomale, spegnere il  motore, aspettare che le parti in movimento  si fermino e ispezionare attentamente  la macchina per vericare che non  abbia subito danni. Normalmente le  vibrazioni sono sintomo della presenza  di un problema. Riparare eventuali danni  prima di riutilizzare la macchina.

• Prima di allontanarsi dalla  macchina, spegnere il motore e  disinserire tutti i comandi.

• Prima di eseguire riparazioni, pulizie,  ispezioni, regolazioni, spegnere il motore  e aspettare che le parti in movimento  si fermino (salvo indicazioni diverse esplicite nelle istruzioni). Disconnetere i cavi del motore elettrico. (Opzionale)

• Non toccare le parti del motore che, durante  l’uso, si riscaldano. Rischio di ustioni.

• Non utilizzare la macchina a velocità di  trasporto elevate su superci scivolose.  Prestare attenzione quando si procede  in retromarcia. Guardare dietro di sé  prima e durante la retromarcia per  assicurarsi che non vi siano ostacoli.

• Disattivare la spazzola quando la  macchina è trasportata o non utilizzata.

• Assicurarsi sempre di essere in  buone condizioni di equilibrio e di  impugnare saldamente il manico.  Camminare, mai correre. Limitazioni all’uso

• Non utilizzare la macchina trasversalmente su  un pendio. Muoversi sempre dall’alto verso il  basso, quindi dal basso verso l’alto. Prestare  attenzione quando si cambia direzione  su un pendio. Evitare pendenze ripide.

• Non utilizzare la macchina se le protezioni  sono insucienti o se i dispositivi di sicurezza  non sono correttamente posizionati.

• Non disinserire o manomettere i  sistemi di sicurezza presenti.

• Non alterare le regolazioni del motore,  né portarlo a sovraregime. Se il  motore viene fatto funzionare ad un  numero di giri eccessivo, il rischio  di lesioni personali aumenta.

• Non sovraccaricare la macchina  conducendola a velocità troppo elevata.

E TRASPORTO Eettuare una regolare manutenzione  ed un corretto rimessaggio preserva  la sicurezza della macchina. I pezzi guasti o deteriorati devono essere sostituiti e mai riparati. Usare solo ricambi originali: l’uso di ricambi non originali e/o non correttamente montati compromette la sicurezza della macchina, può causare incidenti o lesioni personali e solleva il Costruttore da ogni obbligo o responsabilità. Manutenzione

• Se il serbatoio deve essere vuotato, eettuare questa operazione  all’aperto e a motore freddo.

• Per ridurre il rischio di incendi, controllare regolarmente che non vi  siano perdite di olio e/o carburante. Rimessaggio

• Non lasciare carburante nel serbatoio se la macchina viene rimessata in un  edicio dove i vapori del carburante  possono entrare in contatto con amme  libere, scintille o fonti di calore.

• Lasciare rareddare il motore prima di  rimessare la macchina al chiuso.

• Fare sempre riferimento alle istruzioni d’uso  per i dettagli importanti se la macchina deve  essere conservato per un lungo periodo Trasporto

• Se la macchina deve essere trasportata  su un camion o un rimorchio, utilizzare  rampe di accesso di resistenza,  larghezza e lunghezza adeguate.

• Caricare la macchina con il motore  spento, a spinta, impiegando un  numero adeguato di persone. 

• Durante il trasporto, chiudere il rubinetto del carburante (se previsto) e assicurare adeguatamente la macchina al mezzo  di trasporto mediante funi o catene.

• Evitare di essere un elemento di  disturbo nei confronti del vicinato.

• Seguire scrupolosamente le norme  locali per lo smaltimento di imballi, olii,  carburante, ltri, parti deteriorate o qualsiasiIT - 4 elemento a forte impatto ambientale; questi  riuti non devono essere gettati nella  spazzatura, ma devono essere separati e  conferiti agli appositi centri di raccolta, che provvederanno al riciclaggio dei materiali.

Questa macchina è una spazzatrice. La macchina è dotata di una spazzola, protetta  da carter, che ruotando spazza il materiale  frontalmente. La spazzola è mossa dal motore  che fornisce anche trazione alla macchina. La conduzione della macchina avviene  tramite i comandi posizionati sul cruscotto. L’operatore è in grado di condurre la  macchina e di azionare i comandi principali  mantenendosi sempre in piedi, al posto  di guida, dietro alla macchina.

Questa macchina è progettata e costruita per  la spazzatura, lo sgombero ed espulsione  di detriti da marciapiedi, giardini, passi  carrai e altre superci a livello del suolo. La spazzatrice deve essere utilizzata esclusivamente per rimuovere materiali come  foglie, neve, pulviscolo, ghiaino e piccoli detriti.

Qualsiasi altro impiego, diorme da quelli  sopra citati, può rivelarsi pericoloso e causare danni a persone e/o cose. Rientrano nell’uso improprio (come esempio, ma non solo):

• Utilizzare la macchina su superci sopra  il livello del suolo, come tetti di residenze,  autorimesse, portici, o altre strutture o edici.

• Trainare o spingere carichi

• Trasportare bambini o altri passeggeri. IMPORTANTE L’uso improprio della macchina comporta il decadimento della garanzia e il declino di ogni responsabilità del Costruttore, riversando sull’utilizzatore gli oneri derivanti da danni o lesioni proprie o a terzi.

3.1.3 Tipologia di utente

Questa macchina è destinata all’utilizzo da  parte di consumatori, cioè operatori non  professionisti. È destinata ad un “uso hobbistico”. IMPORTANTE La macchina dev’essere utilizzata da un solo operatore.

3.2 SEGNALETICA DI SICUREZZA

Sulla macchina compaiono vari simboli (g. 4 ). La  loro funzione è quella di ricordare all’operatore  i comportamenti da seguire per utilizzarla  con l’attenzione e la cautela necessari. Signicato dei simboli: ATTENZIONE! ATTENZIONE! Leggere le istruzioni prima di utilizzare la macchina. PERICOLO! Espulsione di oggetti. Non orientare la spazzola verso gli astanti o animali. PERICOLO! Mantenere l’area di lavoro libera da persone, bambini e animali. PERICOLO! Tenere mani e piedi  lontano dalle parti rotanti. PERICOLO! Indossare cue protettive. PERICOLO! Indossare occhiali protettivi. PERICOLO! I motori emettono  monossido di carbonio.  NON avviare la macchina  in uno spazio chiuso. PERICOLO! Il carburante è  inammabile ed esplosivo.  Spegnere il motore e  farlo rareddare prima di  eettuare il rifornimento PERICOLO! Rischio di incendio o esplosione. Non fumare, non utilizzare amme  libere o fonti di accensione IMPORTANTE Le etichette adesive rovinate o divenute illeggibili devono essere sostituite. Richiedere le nuove etichette al proprio centro di assistenza autorizzato.IT - 5

3.3 ETICHETTA DI IDENTIFICAZIONE

L’etichetta di identicazione riporta  i seguenti dati (g. 1 ):

1. Indirizzo del costruttore

2. Tipo di macchina 

3. Livello di potenza acustica

6. Potenza del motore

7. Cilindrata del motore

8. Anno di fabbricazione

Trascrivere i dati di identicazione della  macchina negli appositi spazi dell’etichetta  riportata nel retro della copertina. IMPORTANTE Utilizzare i nomi di identicazione riportati sull’etichetta di identicazione prodotto. IMPORTANTE Utilizzare i nomi di identicazione ogni volta che si contatta l’ocina autorizzata

3.4 COMPONENTI PRINCIPALI

La macchina è costituita dai seguenti  componenti principali (g. 1 ): A. Telaio B. Motore C. Serbatoio carburante D. Manico E. Cruscotto F. Carter di protezione spazzola G. Spazzola H. Ruotini

J. Agganci per gli accessori K. Fari (opzionali) L. Spina per avviamento elettrico

Per motivi di magazzinaggio e trasporto,  alcuni componenti della macchina non sono  assemblati direttamente in fabbrica, ma  devono essere montati dopo la rimozione  dall’imballo, seguendo le istruzioni seguenti. Lo sballaggio e il completamento del montaggio devono essere eettuati su una supercie piana e solida, con spazio suciente alla movimentazione della macchina e degli imballi, avvalendosi sempre degli attrezzi appropriati. Non utilizzare la macchina prima di aver portato a termine le indicazioni della sezione “MONTAGGIO”. IMPORTANTE La macchina viene fornita priva di olio motore e carburante.

4.1.1 Disimballaggio

1. Aprire l’imballo con cautela, con 

attenzione a non smarrire componenti

2. Consultare la documentazione inclusa nella 

scatola, comprese le presenti istruzioni.

3. Estrarre dalla scatola tutti i

rispetto delle normative locali.

Agganciare l’asola del cavo nell’apposito occhiello (g. 5 ). NOTA I cavi sono già premontati nel cruscotto.

4.3 MONTAGGIO DEL MANICO

Il manico viene consegnato con il cruscotto  già assemblato. Le viti per il montaggio del  manico sulla macchina, le viti per ssaggio  comando del cambio e la viteria per ssaggio  comando orientamento spazzola sono  consegnati in una confezione separata situata nell’imballo della macchina. Montare come segue:

1. Avvicinare i due tubi di estremità del 

manico (g. 6.A) al supporto (g. 6.B).IT - 6 Inserire i distanziali (g. 6.C) e allinearli  ai fori tenendo conto del diametro  corretto (incavo minore verso esterno,  incavo maggiore verso interno).

2. Inserire nei fori le viti e i dadi e bloccarli.

4.3.1 Montaggio delle

impugnature delle leve

1. Avvitare ciascuna impugnatura 

nell’asta lettata della leva del cambio  (g. 9.A) e nell’asta lettata della leva  orientamento spazzola (g. 9.B).

2. Portare a chiusura il dado di ssaggio.

Consente l’arresto e l’avviamento del  motore. L’interruttore di accensione  ha due posizioni (g. 10.A):

1. Interruttore posizionato in OFF - il motore 

si arresta e non può essere avviato.

2. Interruttore posizionato in ON - il motore 

può essere avviato e messo in funzione.

5.2 COMANDO ACCELERATORE

Regola il numero dei giri del motore. Le posizioni, indicate dalla targhetta, corrispondono a (g. 10.B):

1. Pieno regime. Da utilizzare

sempre per l’avvio della macchina  e durante il funzionamento.

2. Minimo. si utilizza quando il 

Premendo il comando in gomma dell’adescatore  si inietta carburante nel collettore di aspirazione del carburatore, facilitando così  l’avvio del motore a freddo (g. 10.D).

• Al suo rilascio si arresta l’avanzamento  della macchina e la leva torna  automaticamente nella posizione iniziale.

Aziona la rotazione della spazzola.

• Per azionare la rotazione della spazzola abbassare il comando (g. 9.C) no  a farlo aderire all’impugnatura.

• Se il comando spazzola viene azionato  singolarmente, al suo rilascio la rotazione  della spazzola si arresta e la leva torna automaticamente nella posizione iniziale.

• 5/6 marce per la regolazione della  velocità di avanzamento.

• 2 marce per la regolazione della  velocità in retromarcia.

5.10 LEVA DI ORIENTAMENTO SPAZZOLA

L’orientamento della spazzola è regolato  tramite una leva (g. 9.B) che permette di  inclinarla nella direzione desiderata. Muovere la leva in avanti o indietro in una delle 3 posizioni disponibili per far inclinare la spazzola.

• Leva in avanti = 15° a destra.

• Leva centrale = 0° nessuna inclinazione.

• Leva indietro = 15° a sinistra.

• Fari accesi = interruttore in posizione I.

6. USO DELLA MACCHINA

IMPORTANTE Le norme di sicurezza da seguire durante l’uso della macchina sono descritte al cap. 2. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli.

6.1 OPERAZIONI PRELIMINARI

Prima di utilizzare la macchina controllare  la presenza di carburante ed il livello dell’olio. Per le modalità e precauzioni sul  rifornimento di carburante e il rabbocco  di olio (vedi par. 7.2 e par. 7.3). I ruotini servono per regolare la distanza della spazzola dal terreno in modo da salvaguardarla. Prima di utilizzare la macchina regolare  i ruotini nel seguente modo:

5. Reinserire la sicura.

Assicurarsi di averne appreso i contenuti prima di procedere. Eseguire inoltre i seguenti  controlli di sicurezza e vericare che i risultati  corrispondano a quanto riportato nelle tabelle. Eettuare sempre i controlli di sicurezza prima dell’uso.

6.2.1 Controllo generale

Oggetto Risultato Impianto del carburante  e connessioni. Nessuna perdita. Cavi elettrici. Tutto l’isolamento intatto.  Nessun danno meccanico. Circuito dell’olio Nessuna perdita. Nessun danno. Guida di prova Nessuna vibrazione anomala. Nessun suono anomalo.

6.2.2 Test di funzionamento

trazione e spazzola Azione Risultato Avviare la macchina  (par. 6.3) Le ruote e la spazzola devono rimanere fermi. Test di funzionamento trazione Premere il comando di  avanzamento (g. 9.D). Le ruote fanno avanzare la macchina. Rilasciare il comando di  avanzamento (g. 9.D) Le ruote si arrestano. Test di funzionamento spazzola Premere il comando  spazzola (g. 9.C) La spazzola inizia a ruotare.IT - 8 Azione Risultato Rilasciare il comando  spazzola. La spazzola si arresta Test di funzionamento spazzola e ruote Tenendo premuto il  comando spazzola  (g. 9.C), premere  il comando di  avanzamento (g. 9.D). La spazzola gira e le ruote fanno avanzare la macchina. Rilasciare il comando di  avanzamento (g. 9.D). Le ruote si arrestano e la spazzola continua a girare. Rilasciare il comando  spazzola (g. 9.C). La spazzola si arresta. Se uno qualsiasi dei risultati si discosta da quanto indicato nelle seguenti tabelle, non è possibile utilizzare la macchina! Consegnare la macchina ad un centro di assistenza per i controlli del caso e per la riparazione.

6.3 AVVIAMENTO / LAVORO

1. Posizionare l’interruttore di

accensione in ON (g. 10.A).

6.3.1 Partenza a freddo

(g. 10.D) due o tre volte. Assicurarsi che il foro sia coperto dal dito quando si preme il comando.

4. Avviare con il comando elettrico (par. 

IMPORTANTE Prima di operare con la macchina, attendere qualche minuto per permettere all’olio di scaldarsi.

3. Avviare con il comando elettrico 

o manuale (vedi seguito). IMPORTANTE Nella partenza a caldo non premere l’adescatore.

Per avviare manualmente il motore, tirare  lentamente l’impugnatura (g. 10.E) verso l’esterno nché si percepisce una certa  resistenza. A quel punto tirare con forza e  accompagnare l’impugnatura nel rilascio. Ripetere l’operazione no all’avvio del motore. NOTA Non eseguire più di 3/4 tentativi altrimenti si rischia di ingolfare il motore. Vericare le possibili cause di mancato avviamento nella “Tabella identicazione inconvenienti“.

6.3.4 Avvio elettrico

Accertarsi che l’impianto di alimentazione sia provvisto di messa a terra e salvavita.

1. Inserire la spina del cavo di

alimentazione (g. 10.K) ad una  presa di alimentazione da 230V.

2. Premere il pulsante di avviamento 

per avviare il motore.

3. Una volta avviato il motore, togliere la 

spina dalla presa di alimentazione.

• Impostare la marcia in funzione del percorso  e della quantità di materiale da spazzare.

• Premere il comando spazzola (g. 9.C)  per attivare la rotazione della spazzola.

• Premere il comando di avanzamento  (g. 9.D) per azionare la trazione. NOTA Utilizzare sempre il motore a pieno regime durante l’impiego della macchina.

La sterzata avviene indirizzando la macchine verso la direzione desiderata. 

6.3.7 Cambio di marcia

• Ricominciare il normale lavoro. IMPORTANTE Il cambio di marcia con la macchina in movimento provoca danni al sistema di trasmissione.

Per arrestare la macchina rilasciare  il comando spazzola (g. 9.C) e il  comando avanzamento (g. 9.D). Per spegnere la macchina posizionare  l’interruttore di accensione su OFF (g. 10.A). Non tentare di spegnere la macchina azionando il comando choke. Questa azione potrebbe danneggiare il motore. Il motore potrebbe essere molto caldo subito dopo lo spegnimento. Non toccare la marmitta o le parti adiacenti. Vi è il pericolo di ustioni.

6.5 CONSIGLI PER L’UTILIZZO

Questa macchina può essere utilizzata  per spazzare diversi tipi di materiali,  operando in varie aree di lavoro. Indicazioni per tutti i tipi di terreno

• Mantenere sempre le velocità di avanzamento  e della spazzola adatte alle condizioni e alla quantità del materiale da spazzare,  regolandole in modo che il materiale  venga spazzato con un usso costante.

• Non applicare troppa pressione sulla spazzola. Per una spazzolatura adeguata sono sucienti 5-10 cm di profondità della  spazzola nella maggior parte delle operazioni.

• Ridurre i giri del motore prima di fermarlo. Grandi aree

• In caso di terreno irregolare o grezzo, diminuire la velocità di avanzamento per evitare  di far sobbalzare la spazzola e danneggiarla.

• Spazzare creando un passaggio centrale, dividendo l’area in 2 parti, e successivamente  spazzando le aree restanti. Questo diminuisce il carico di lavoro sulla spazzola. Neve

• La rimozione della neve risulta più ecace  quando è ancora fresca. Ripassare sulle zone  già pulite per rimuovere i residui di neve

• Se possibile, espellere la neve nella direzione del vento. Controllare la distanza e la direzione della neve espulsa.

• Ridurre i giri del motore prima di fermarlo. Sporco e ghiaino

• Per diminuire la quantità di polvere  sollevata mentre si spazza, lavorare con  una bassa velocità della spazzola. Inoltre se possibile lavorare nelle giornate umide  o nuovolose, o dopo che ha piovuto.

• In caso di terreno ghiaioso, regolare l’altezza della spazzola in modo da  sorare i sassi, evitando di lanciarli e  quindi di causare probabili danni. Detriti pesanti

• Diminuire la velocità di avanzamento  ed operare senza utilizzare tutta la larghezza di lavoro della macchina.

• Muovere tutti i comandi in  avanti e indietro più volte.

• Vericare che il choke sia innestato.

• Controllare che non ci siano componenti  allentati o danneggiati. Se necessario, sostituire i componenti danneggiati e  serrare.eventuali viti e bulloni allentati. Non coprire la macchina nché il motore e la marmitta sono ancora caldi.

IMPORTANTE Le norme di sicurezza da seguire durante le operazioni di manutenzione sono descritte al par. 2.4. Rispettare scrupolosamente tali indicazioni per non incorrere in gravi rischi o pericoli. Tutti i controlli e gli interventi di manutenzione devono essere eettuati a macchina ferma e motore spento. Togliere la chiave e leggere le relative istruzioni prima di iniziare qualsiasi intervento di pulizia o manutenzione. Indossare indumenti adeguati, guanti ed occhiali prima di eettuare manutenzioni.

• Le frequenze ed i tipi di intervento sono  riassunti nella “Tabella manutenzioni”. La  tabella ha lo scopo di aiutarvi a mantenere  in ecienza e sicurezza la vostra macchina.  In essa sono richiamati i principali interventiIT - 10 e la periodicità prevista per ciascuno di essi. Eseguire la relativa azione a seconda della prima scadenza che si verica.

• L’utilizzo di ricambi e accessori non  originali potrebbe avere eetti negativi  sul funzionamento e sulla sicurezza  della macchina. Il costruttore declina  qualsiasi responsabilità in caso di danni  o lesioni causati da detti prodotti.

• I ricambi originali vengono forniti dalle ocine  di assistenza e dai rivenditori autorizzati. IMPORTANTE Tutte le operazioni di manutenzione e di regolazione non descritte in questo manuale devono essere eseguite dal vostro Rivenditore o da un Centro specializzato.

1. Svitare tappo di chiusura serbatoio

3. Rifornire con il carburante e

togliere l’imbuto (g. 10.G).

4. Al termine del rifornimento avvitare 

bene il tappo del carburante e pulire eventuali fuoriuscite (g. 10.F). NOTA Non riempire il serbatoio di carburante no all’orlo. NOTA Usare solo il carburante indicato nella tabella dati tecnici. Non utilizzare altri tipi di carburante. È possibile utilizzare carburanti ecologici, quali la benzina alchilata. La composizione di questa benzina ha un impatto minore su persone e ambiente. Non sono segnalati eetti negativi collegabili all’uso delle stesse. Tuttavia in commercio esistono tipi di benzina alchilata per le quali non è possibile dare indicazioni precise in merito al loro utilizzo. Per maggiori informazioni si consiglia di consultare le istruzioni e i dati forniti dal produttore di benzina alchilata. NOTA Il carburante è deperibile e non deve rimanere nel serbatoio per un periodo superiore a 30 giorni. Prima del rimessaggio per un lungo periodo, caricare nel serbatoio una quantità di carburante suciente a portare a termine l’ultimo utilizzo (cap. 8).

7.3 CONTROLLO / RABBOCCO

OLIO MOTORE Controllare il livello dell’olio prima di ogni uso. NOTA La macchina viene consegnata all’utilizzatore senza olio motore.

• Inlare l’asta completamente  senza avvitarla in posizione.

• Estrarre nuovamente l’asta.  Controllare il livello dell’olio.

• Rabboccare utilizzando il tubo di prolunga (g. 3.E), se il livello risulta inferiore al segno “MAX” (g. 12)

• Per la corretta procedura di sostituzione vedi par. 7.3.2 Non eccedere nel riempimento, ciò potrebbe causare il surriscaldamento del motore. Se il livello supera il livello “MAX”, drenare no a raggiungere il livello corretto. NOTA Per il tipo di olio da usare vedere “Tabella dati tecnici”.

L’olio motore potrebbe essere molto caldo se viene tolto immediatamente dopo aver spento il motore. Lasciare quindi rareddare il motore per alcuni minuti prima di togliere l’olio. Sostituire l’olio motore con le frequenze  indicate nella “Tabella manutenzioni”.  Cambiare l’olio più spesso se il motore  deve funzionare in condizioni dicili. Procedere come di seguito descritto:

1. Posizionare la macchina su 

2. Posizionare un recipiente di raccolta in

corrispondenza del tubo di scarico.

5. Raccogliere l’olio nel recipiente.

6. Riavvitare il tappo di scarico dell’olio.

7. Pulire eventuali fuoriuscite di olio.

8. Riempire con olio nuovo. Per la quantità 

di olio vedere “Tabella dati tecnici”.

9. Ad ogni rifornimento, avviare il motore e 

procedere al minimo per 30 secondi.

10. Controllare che non vi siano perdite d’olio.

11. Spegnere il motore. Attendere 30 secondi 

e controllare nuovamente il livello  dell’olio. Se necessario vedere anche “controllo/rabbocco” (par. 7.3.1).IT - 11 IMPORTANTE Consegnare l’olio per lo smaltimento in conformità con le normative locali.

Eettuare le operazioni di pulizia a macchina spenta. Non tentare di rimuovere eventuale materiale incastrato nella spazzola senza prima aver:

• Rilasciato i comandi spazzola e avanzamento.

• Spento il motore. Pulire sempre la macchina dopo l’uso. Per la  pulizia, attenersi alle istruzioni seguenti:

• Pulire il motore con una spazzola  e/o aria compressa.

• Non spruzzare acqua direttamente sul motore.

• Dopo la pulizia con acqua, avviare la  macchina e la spazzola per rimuovere  l’acqua che altrimenti potrebbe penetrare  nei cuscinetti e provocare danni. IMPORTANTE Non utilizzare mai acqua ad alta pressione. Potrebbe danneggiare i componenti elettrici.

Per operazioni sulla candela rivolgersi a un Rivenditore o Centro di assistenza autorizzato. Consultare la tabella manutenzioni  e la tabella identicazione inconvienti  per gli interventi relativi alla candela.

Il carburatore è pre-regolato dal produttore.  Consultare la tabella identicazione  inconvienti per vericare quando è necessario  intervenire sul carburatore (cap. 12).

danni, altrimenti deve essere sostituirlo.

• Mantenere serrati dadi e viti, per essere certi che la macchina sia sempre in  condizioni sicure di funzionamento.

già stata eettuata nei tre mesi precedenti.

presenti danni. Se necessario, eseguire delle riparazioni.

4. Se la vernice è danneggiata, ritoccarla 

per prevenire la ruggine.

5. Proteggere le superci metalliche 

esposte alla ruggine.

6. Rimessare la macchina in un 

ambiente chiuso, se possibile.

7. Evitare di posizionare carichi pesanti

sopra la spazzola e il carter di protezione spazzola. Il peso potrebbe deformare  la spazzola e renderla inutilizzabile.

9. ASSISTENZA E RIPARAZIONI

Questo manuale fornisce tutte le indicazioni  necessarie per la conduzione della macchina  e per una corretta manutenzione di base  eseguibile dall’utilizzatore. Tutti gli interventi di regolazione e manutenzione non descritti in  questo manuale devono essere eseguiti presso il  vostro Rivenditore o un Centro specializzato, che dispone delle conoscenze e delle attrezzature necessarie anché il lavoro sia correttamente  eseguito, mantenendo il grado di sicurezza  e le condizioni originali della macchina. Operazioni eseguite presso strutture inadeguate o da persone non qualicate comportano in  decadimento di ogni forma di Garanzia e di  ogni obbligo o responsabilità del Costruttore.

• Solo le ocine di assistenza autorizzate  possono eettuare le riparazioni e  la manutenzione in garanzia. 

• Le ocine di assistenza autorizzate  utilizzano esclusivamente ricambi originali.  I ricambi e gli accessori originali sono stati  sviluppati appositamente per le macchine.

• I ricambi e gli accessori non originali non sono  approvati, l’impiego di ricambi ed accessori  non originali fa decadere la garanzia.IT - 12

• Si raccomanda di adare la macchina una  volta all’anno ad un’ocina di assistenza  autorizzata per la manutenzione, l’assistenza  e il controllo dei dispositivi di sicurezza.

10. COPERTURA DELLA GARANZIA

La garanzia copre tutti i difetti dei materiali  e di fabbricazione. L’utilizzatore dovrà seguire attentamente tutte le istruzioni  fornite nella documentazione allegata. La garanzia non copre i danni dovuti a:

• Mancata familiarizzazione con la  documentazione di accompagnamento.

• Uso e montaggio impropri o non consentiti.

• Utilizzo di pezzi di ricambio non originali.

• Utilizzo di accessori non forniti o non approvati dal costruttore. La garanzia non copre inoltre:

• Motori. Sono coperti dalle garanzie del produttore del motore nei termini  e nelle condizioni specicati. L’acquirente è protetto dalle proprie leggi  nazionali. I diritti dell’acquirente previsti dalle  proprie leggi nazionali non sono in alcun modo limitati dalla presente garanzia.

11. TABELLA MANUTENZIONI

Intervento Periodicità Paragrafo Prima volta Successivamente ogni MACCHINA Controllo di tutti i ssaggi - Prima di ogni uso 7.7 Controlli di sicurezza / Verica dei comandi - Prima di ogni uso 6.2 Pulizia generale e controllo - Al termine di ogni uso 7.4 MOTORE Pulizia della candela - 25 ore / dopo ogni stagione

Sostituzione candela - 100 ore / dopo ogni stagione *** Controllo/rabbocco livello olio motore - 5 ore / dopo di ogni uso 7.3.1 Sostituzione olio motore 5 ore 50 ore / dopo ogni stagione

Pulizia ltro aria carburatore - 10 ore / dopo ogni uso 7.4 *** Interventi che devono essere eseguiti dal Vostro Rivenditore o da un Centro di assistenza autorizzatoIT - 13

1. Mancato avviamento

Interruttore di accensione in posizione OFF. Posizionare l’interruttore di accensione in ON. Mancanza di carburante Riempire il serbatoio con  carburante pulito e puro. Choke disinnestato Innestare il choke. Adescatore non premuto Premere l’adescatore Motore ingolfato Attendere alcuni minuti prima di avviare. Non  premere l’adescatore e disinnestare il choke. Candela danneggiata Contattare il centro di assistenza autorizzato. Carburante vecchio Contattare il centro di assistenza autorizzato. Acqua nel carburante Contattare il centro di assistenza autorizzato.

2. Perdita di potenza.

Espulsione di troppo materiale Ridurre la velocità Tappo serbatoio carburante sporco o coperto di ghiaccio o neve. Rimuovere lo sporco, il ghiaccio o neve da  sopra e intorno al tappo del serbatoio.

minino o funziona in  modo irregolare Il choke è innestato Disinnestare il choke. Carburante vecchio Contattare il centro di assistenza autorizzato. Acqua nel carburante Contattare il centro di assistenza autorizzato. Carburatore necessita di sostituzione Contattare il centro di assistenza autorizzato

4. Vibrazioni eccessive

Parti allentate o spazzola o danneggiata. Serrare tutti i dispositivi di ssaggio.  Sostituire le parti danneggiate c/o centro di assistenza autorizzato. Manico non posizionato correttamente. Assicurarsi che il manico sia  ssato nella sua posizione.

5. Perdita o rallentamento 

nell’espulsione del materiale Spazzola inceppata. Rimuovere eventuali detriti o oggetti  estranei dalla spazzola. Spazzola troppo distante dal terreno. Regolare l’altezza dei ruotini.

funzionante Cavo di comando di azionamento della  trazione non regolato correttamente. Contattare il centro di assistenza autorizzato. Se gli inconvenienti perdurano dopo aver applicato i rimedi descritti, contattare il vostro Rivenditore.BG - 1

2. Dichiara sotto la propria responsabilità, che la macchina:

Spazzatrice g) Livello di potenza sonora misurato: h) Livello di potenza sonora garantito:

i) Potenza installata:

n) Persona autorizzata a costituire il FascicoloTecnico: o) Castelfranco Veneto, 01/05/2023 171516111/6 ST. S.p.A. Via del Lavoro, 6 31033 Castelfranco Veneto (TV) - Italia CEO Stiga Group Sean Robinson a) Tipo / Modello Base: c) Numero di Serie: 23A••SWP000001 ÷ 99L••SWP999999 d) Motore: a scoppio

3. É conforme alle specifiche delle direttive:

4. Riferimento alle Norme armonizzate:
