NAUDOJIMO INSTRUKCIJA ST 5262 P STIGA

Pėsčio operatoriaus valdomas sniego valytuvas

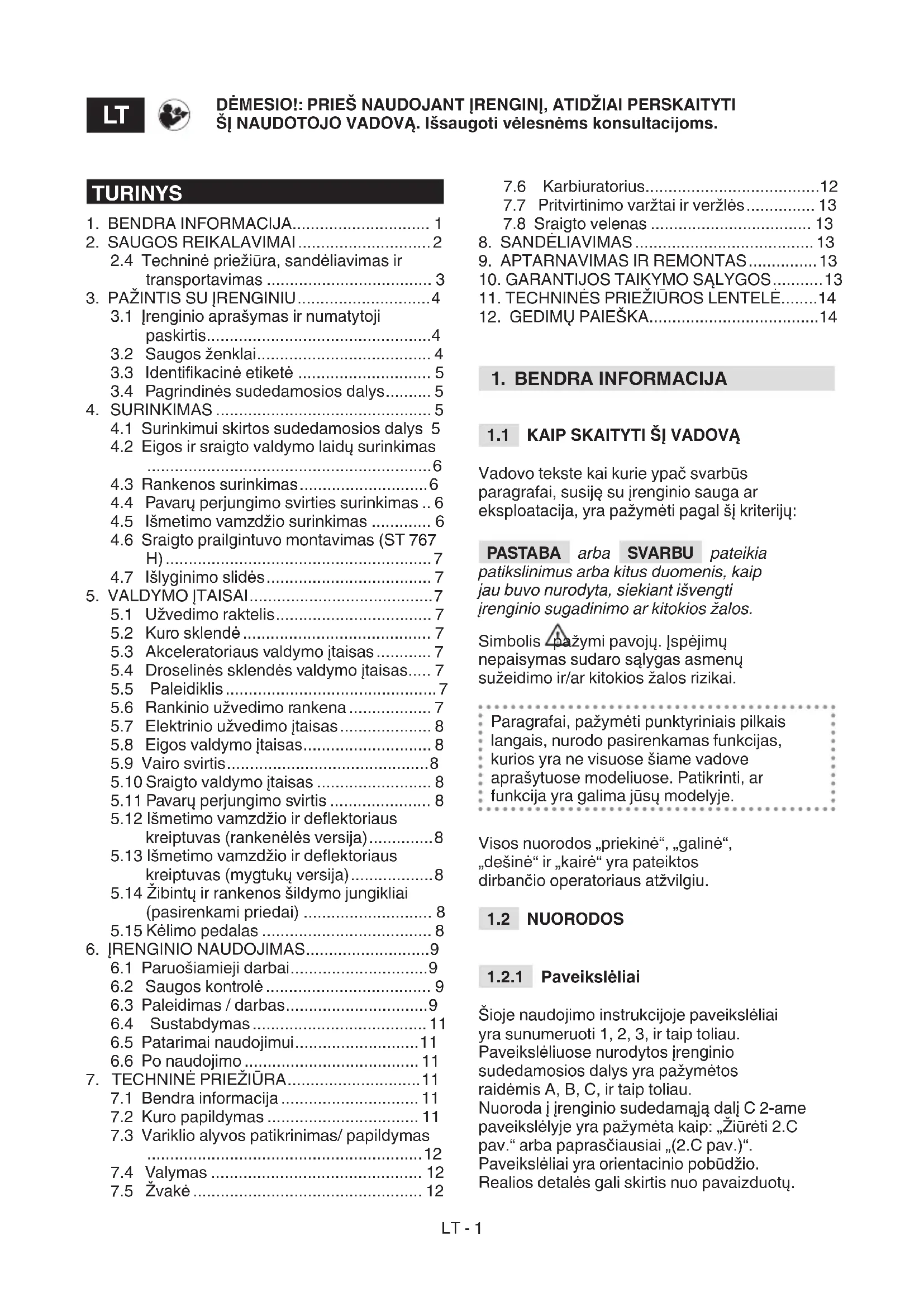

NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

Vadovo tekste kai kurie ypač svarbūs paragrafai, susiję su įrenginio sauga ar eksploatacija, yra pažymėti pagal šį kriterijų: PASTABA arba SVARBU pateikia patikslinimus arba kitus duomenis, kaip jau buvo nurodyta, siekiant išvengti įrenginio sugadinimo ar kitokios žalos. Simbolis pažymi pavojų. Įspėjimų nepaisymas sudaro sąlygas asmenų sužeidimo ir/ar kitokios žalos rizikai. Paragrafai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje. Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir „kairė“ yra pateiktos dirbančio operatoriaus atžvilgiu.

Šioje naudojimo instrukcijoje paveikslėliai yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio sudedamosios dalys yra pažymėtos raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamąją dalį C 2-ame paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C pav.“ arba paprasčiausiai „(2.C pav.)“. Paveikslėliai yra orientacinio pobūdžio. Realios detalės gali skirtis nuo pavaizduotų. DĖMESIO!: PRIEŠ NAUDOJANT ĮRENGINĮ, ATIDŽIAI PERSKAITYTI ŠĮ NAUDOTOJO VADOVĄ. Išsaugoti vėlesnėms konsultacijoms.

2.4 Techninė priežiūra, sandėliavimas ir

3.1 Įrenginio aprašymas ir numatytoji

3.3 Identikacinė etiketė ............................. 5

3.4 Pagrindinės sudedamosios dalys .......... 5

4.2 Eigos ir sraigto valdymo laidų surinkimas

4.4 Pavarų perjungimo svirties surinkimas .. 6

4.5 Išmetimo vamzdžio surinkimas ............. 6

4.6 Sraigto prailgintuvo montavimas (ST 767

5.3 Akceleratoriaus valdymo įtaisas ............ 7

5.4 Droselinės sklendės valdymo įtaisas ..... 7

5.7 Elektrinio užvedimo įtaisas .................... 8

5.12 Išmetimo vamzdžio ir deektoriaus

kreiptuvas (rankenėlės versija) .............. 8

5.13 Išmetimo vamzdžio ir deektoriaus

kreiptuvas (mygtukų versija) .................. 8

5.14 Žibintų ir rankenos šildymo jungikliai

7.3 Variklio alyvos patikrinimas/ papildymas

7.7 Pritvirtinimo varžtai ir veržlės ............... 13

Vadovas yra suskirstytas į skyrius ir paragrafus. Paragrafo „2.1 Apmokymas“ pavadinimas yra „2. Saugos reikalavimai“ paantraštė. Nuorodos į pavadinimus arba paragrafus yra pažymėtos sutrumpinimais skyr. arba par. ir atitinkamais numeriais. Pavyzdys: „2 skyr.“ arba „ 2.1 par.“

Prieš naudojant įrenginį, atidžiai perskaityti šį instrukcijų vadovą. Susipažinti su įrenginio valdymo įtaisais ir su tinkamu jo naudojimu. Išmokti skubiai sustabdyti variklį. Įspėjimų ir instrukcijų nesilaikymas gali būti gaisrų ir/arba rimtų sužalojimų priežastimi. Įspėjimus ir instrukcijas išsaugoti vėlesnėms konsultacijoms.

• Niekada neleisti, kad įrenginiu naudotųsi vaikai arba asmenys, kurie nėra kaip reikiant susipažinę su instrukcijomis. Vietiniai įstatymai gali nustatyti minimalų naudotojo amžių.

• Niekada nenaudoti įrenginio, jei naudotojas yra pavargęs ar prastai jaučiasi, arba vartojo vaistus, narkotines medžiagas, alkoholį arba kitas medžiagas, kurios galėtų turėti neigiamos įtakos jo gebėjimui reaguoti ir sutelkti dėmesį.

• Prisiminti, kad operatorius ar įrenginio naudotojas yra atsakingas už nelaimingus atsitikimus bei žalą, padarytą kitiems asmenims arba jų turtui. Naudotojas pats atsako už potencialią riziką, susijusią su apdirbamo ploto įvertinimu, jis turi pasirūpinti visomis būtinomis priemonėmis, užtikrinančiomis jo paties ir kitų asmenų saugumą, ypač dirbant šlaituose, šiurkščioje, slidžioje ar nestabilioje dirvoje.

2.2 PARUOŠIAMIEJI DARBAI

Asmeninės apsaugos priemonės (AAP)

• Eksploatuoti sniego valytuvą tik dėvint tinkamą aprangą.

• Avėti avalynę, kuri ant slidžių paviršių užtikrintų gerą sukibimą.

• Eksploatavimo, techninės priežiūros ar remonto darbų metu visada naudoti apsauginius akinius arba kaukę. Variklinių įrenginių darbo metu galimas pašalinių kūnų patekimas į akis.

• Naudoti apsaugines ausines. Darbo teritorija / Įrenginys

• Kruopščiai apžiūrėti reikiamą nuvalyti vietą ir pašalinti visus matomus pašalinius kūnus. Pavyzdžiui, durų kilimėlius, rogutes, lentas, laidus ir t. t.

• Prieš paleidžiat variklį, patikrinti, ar visi valdymo įtaisai, kurie aktyvuoja judančias detales, yra išjungti.

• Nureguliuoti sraigto apsauginio gaubto aukštį žvyruotų arba uolėtų paviršių nušlavimui

• Prieš pradedant valyti sniegą, palaukti, kol variklis ir įrenginys prisitaikys prie lauko temperatūros Vidaus degimo varikliai: degalai

• Įspėjimas: degalai labai lengvai užsiliepsnoja. Elgtis atsargiai!

• Degalus visada laikyti tinkamose talpyklose.

• Degalų įpylimo ar papildymo darbus atlikti tik lauke ir naudojant piltuvėlį, šios operacijos metu nerūkyti.

• Degalus pildyti prieš užvedant variklį. Niekada neatidarinėti bako kamščio ir nepilti degalų varikliui veikiant arba kai variklis yra dar įkaitęs.

• Jei degalai išsipila, neužvedinėti variklio, bet patraukti įrenginį nuo degalų išsipylimo vietos ir nedelsiant išvalyti bet kokius išsipilusių degalų likučius ant įrenginio ar žemės paviršiaus

• Gerai užsukti bako kamštį ir degalų talpyklų dangčius.

• Vengti degalų kontakto su drabužiais, o degalams išsiliejus ant rūbų, persirengti ir tik tada paleisti variklį.

• Niekada nenaudoti įrenginio potencialiai sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektros kontaktai arba mechaninė trintis gali sudaryti sąlygas žiežirbų atsiradimui, jos gali uždegti dulkes ar garus.

• Nepaleidinėti variklio uždarose patalpose, kur gali kauptis pavojingi anglies monoksido dūmai. Paleidimo operacijos turi būti vykdomos lauke arba gerai vėdinamoje vietoje. Visuomet prisiminti, kad išmetamosios dujos yra toksiškos.

• Dirbti tik dienos šviesoje arba prie gero dirbtinio apšvietimo ir gero matomumo sąlygomis.

• Kiti asmenys, vaikai ir gyvūnai privalo būti toliau nuo darbo lauko. Būtina, kad vaikus prižiūrėtų kitas suaugęs asmuo.

• Atkreipti ypatingą dėmesį, kai įrenginys yra eksploatuojamas ant žvyro takelių, šaligatvių ir kelių arba kai juos kerta. Atkreipti dėmesį į nepastebimus pavojus.

• Kai įrenginys yra naudojamas netoli kelio, atkreipti dėmesį į eismą.LT - 3 Elgesys

• Nekreipti išmetimo vamzdžio angos prieš vėją arba asmenų, gyvūnų, transporto priemonių, pastatų kryptimi, nes jiems gali būti padaryta žala dėl sniego ar sniege pasislėpusių daiktų. Neleisti niekam stovėti priešais įrenginį.

• Niekada nenaudoti sniego valytuvo netoli tvorų, automobilių, langų, stiklinių aptvarų ir t.t. jei nėra tinkamai nureguliuotas išmetimo vamzdžio deektorius.

• Niekada nekišti rankų ir pėdų prie besisukančių detalių. Visada laikytis atokiau nuo sniego išmetimo vamzdžio angos. Išlaikyti visada švarų išmetimo vamzdį.

• Jei sniego valytuvas susiduria su svetimkūniais arba pasireiškia neįprasta vibracija, išjungti variklį, išimti raktelį, palaukti, kol judančios detalės sustosir kruopščiai apžiūrėti įrenginį patikrinant, ar jis nebuvo sugadintas. Paprastai vibracija yra gedimo požymis. Prieš vėl naudojant įrenginį, atlikti reikiamus remonto darbus.

• Prieš paliekant įrenginį, atjungti visus valdymo įtaisus ir ištraukti užvedimo raktelį iš jo ertmės įrenginyje.

• Prieš atliekant remonto, valymo, patikrinimo, reguliavimo darbus, išjungti variklį, išimti raktelį, palaukti, kol judančios detalės sustos (išskyrus kitokius šios instrukcijos nurodymus). Atjungti elektros variklio laidus. (Pasirenkamas priedas)

• Niekada neliesti variklio dalių, kurios darbo metu įkaista. Nudegimo rizika.

• Nenaudoti įrenginio dideliu greičiu ant slidžių paviršių. Atkreipti ypatingą dėmesį dirbant atbuline eiga. Prieš apsisukant ir apsisukimo metu žiūrėti sau už nugaros, tokiu būdu įsitikinant, jog nėra kliūčių.

• Kai įrenginys transportuojamas arba nėra naudojamas, išjungti sraigtą.

• Visada tinkamai užsitikrinti pusiausvyrą ir tvirtai laikyti rankeną. Niekada nebėgti, tik žingsniuoti. Naudojimo apribojimai

• Nenaudoti įrenginio išilgai šlaito. Visada judėti iš viršaus į apačią, po to iš apačios į viršų. Atkreipti ypatingą dėmesį keičiant kryptį ant šlaito. Vengti stačių nuokalnių.

• Nenaudoti įrenginio, jei apsauginiai įtaisai yra nepakankami arba jei jie nėra sumontuoti taisyklingai.

• Neišjunginėti ir nekeisti apsauginių įtaisų.

• Nekaitalioti variklio parametrų ir jo neperkrauti. Jeigu variklis yra verčiamas dirbti perviršiniu greičiu, didėja asmenų susižalojimo rizika.

• Neperkrauti įrenginio jį vairuojant pernelyg dideliu greičiu.

• Nekišti rankų į išmetimo vamzdžio ar sraigto vidų, jei prieš tai variklis nebuvo išjungtas ir nebuvo ištrauktas raktelis.

TRANSPORTAVIMAS Periodiška techninė priežiūra ir taisyklingas sandėliavimas padeda išlaikyti įrenginio saugumą. Sulūžusios ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos. Naudoti tik originalias detales: neoriginalių atsarginių ir/arba netaisyklingai sumontuotų dalių naudojimas, kelia pavojų įrenginio saugumui, gali sąlygoti nelaimingus atsitikimus arba asmenų sužeidimus, bei atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės. Techninė priežiūra

• Jei reikia ištuštinti baką, šią operaciją atlikti atvirame ore bei prie šalto variklio.

• Siekiant sumažinti gaisro riziką, periodiškai tikrinti, ar nėra alyvos ir/arba degalų nutekėjimo. Sandėliavimas

• Nepalikti degalų bake, jeigu įrenginys yra paliekamas sandėliuoti patalpoje, kurioje degalų garai galėtų kontaktuoti su atvira liepsna, žiežirbomis arba šilumos šaltiniais.

• Prieš pastatant sniego valytuvą į uždarą patalpą, leisti atvėsti varikliui.

• Jei sniego valytuvas turi būti sandėliuojamas ilgą laikotarpį, visada remtis naudojimo instrukcijos svarbiausia informacija. Transportavimas

• Jei įrenginys turi būti transportuojamas sunkvežimyje arba priekaboje, visada naudoti tinkamo tvirtumo, pločio ir ilgio įlipimo rampas.

• Pakrauti įrenginį su išjungtu varikliu, jį stumiant bei dalyvaujant pakankamam asmenų skaičiui.

• Transportavimo metu užsukti degalų sklendę (jei ji numatyta) ir tinkamai pritvirtinti įrenginį prie transporto priemonės lynų arba grandinių pagalba.

2.5 APLINKOS APSAUGA

Naudojant įrenginį, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai.

• Stengtis netrukdyti kaimynams.

• Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, alyvos, kuro, ltrų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai šalinimu; šios atliekos neturi būti metamos į šiukšlių dėžę, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.LT - 4

• Įrenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis į specializuotą atliekų surinkimo punktą.

NUMATYTOJI PASKIRTIS Šis įrenginys yra sniego valytuvas. Įrenginys yra aprūpintas kasimo sraigtu, apsaugotu gaubtu, kuris nukreipia sniegą į išmetimo vamzdį. Sraigtą varo variklis, kuris taip pat valdo įrenginio eigą. Įrenginys yra kontroliuojamas valdymo įtaisų, esančių ant prietaisų skydelio, pagalba. Operatorius gali vairuoti įrenginį ir įjungti pagrindines funkcijas visada stovėdamas vairuotojo vietoje, už įrenginio.

3.1.1 Numatytas naudojimas

Šis įrenginys yra sukurtas ir pagamintas sniego valymui, pervežimui ir išmetimui dirbant ant šaligatvių, soduose, važiuojamojoje dalyje ir kituose žemės lygyje esančiuose paviršiuose. Sniego valytuvas turi būti naudojamas tik sniego pašalinimui.

3.1.2 Netinkamas naudojimas

Bet koks kitas naudojimas, kitoks nei nurodyta aukščiau, gali būti pavojingas ir sąlygoti žalą asmenims ir/arba daiktams. Netinkamu naudojimu laikoma (kaip nurodyta pavyzdžiuose, tačiau ne tik):

• Naudoti įrenginį paviršiuose, esančiuose virš žemės lygio, tokiuose kaip gyvenamųjų namų, garažų, verandų ar kitų struktūrų ar pastatų stogai.

• Įjungti sraigtą dirbant su kitokiais elementais, nei sniegas (pavyzdžiui žemė, žolė, žvirgždas, ir t.t.).

• Vilkti arba stumti krovinius.

• Pervežti vaikus arba kitus keleivius. SVARBU Netinkamas įrenginio naudojimas panaikina garantijos galiojimą ir atleidžia Gamintoją nuo bet kokios atsakomybės; tokiu būdu visa atsakomybė už nuostolius arba sužalojimus savo paties arba trečiųjų asmenų atžvilgiu, tenka naudotojui.

3.1.3 Naudotojo tipas

Šis įrenginys yra skirtas privatiems naudotojams, tai yra neprofesionaliems operatoriams. Šis įrenginys yra skirtas mėgėjams. SVARBU Įrenginį privalo naudoti tik vienas operatorius.

Ant įrenginio yra pavaizduoti įvairūs simboliai (4 pav. ). Jų paskirtis yra priminti operatoriui, kaip jis turi elgtis, kad įrenginys būtų naudojamas atsargiai ir saugiai. Simbolių reikšmės: DĖMESIO! DĖMESIO! Prieš pradedant naudoti įrenginį, perskaityti instrukciją. PAVOJUS! Rankas ir pėdas laikyti atokiau nuo besisukančių detalių. PAVOJUS! Daiktų išmetimas. Nenukreipti išmetimo angos pašalinių asmenų arba gyvūnų kryptimi. PAVOJUS! Besisukantis rotorius. Visada laikytis atokiau nuo sniego išmetimo angos. PAVOJUS! Darbo vietoje neturi būti asmenų, vaikų ir gyvūnų. DĖMESIO! Prieš pradedant bet kokius įrenginio techninės priežiūros ar taisymo darbus, ištraukti raktelį ir paskaityti instrukciją. PAVOJUS! Judant sraigtui, draudžiama kišti rankas į išmetimo kanalo vidų. Prieš atkemšant išmetimo vamzdį, sustabdyti variklį. PAVOJUS! Laikytis atokiai nuo karštų paviršių. PAVOJUS! Varikliai skleidžia anglies monoksidą. NEUŽVEDINĖTI įrenginio uždarose patalpose. PAVOJUS! Degalai yra lengvai užsiliepsnojanti ir sprogstama medžiaga. Prieš papildant kuro, ištraukti užvedimo raktą ir leisti atvėsti varikliui.LT - 5 PAVOJUS! Gaisro arba sprogimo rizika. Nerūkyti, nenaudoti atviros liepsnos arba užsiliepsnojimo šaltinių PAVOJUS! Visada naudoti apsaugines ausines. PAVOJUS! Naudoti apsauginius akinius. SVARBU Pažeistos arba neįskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotame techninio aptarnavimo centre.

3.3 IDENTIFIKACINĖ ETIKETĖ

Identikacinėje etiketėje yra pateikti šie duomenys (1 pav. ):

8. Pagaminimo mėnuo / metai

Perrašyti įrenginio identikacinius duomenis atitinkamuose etiketės, esančios viršelio užpakalinėje pusėje, laukuose. SVARBU Naudoti identikacinius pavadinimus, pateiktus identikacinėje produkto etiketėje. SVARBU Kaskart kreipiantis į įgaliotąjį techninio aptarnavimo centrą, naudoti identikacinius pavadinimus. SVARBU Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

3.4 PAGRINDINĖS SUDEDAMOSIOS DALYS

Įrenginį sudaro šios pagrindinės sudedamosios dalys (1 pav. ): A. Korpusas B. Prietaisų skydelis C. Variklis D. Degalų bakas E. Kištukas elektriniam paleidimui F. Rankena rankiniam paleidimui G. Deektorius H. Išmetimo vamzdis

J. Sraigto apsauginis gaubtas K. Sraigtas L. Išlyginimo slidės M. Žibintai (Pasirenkamas priedas) N. Ratai / vikšrai O. Sraigto prailgintuvas (Pasirenkamas priedas)

Sandėliavimo ir transportavimo sumetimais, kai kurios įrenginio sudėtinės dalys nėra surinktos tiesiogiai gamykloje, todėl jos turi būti sumontuotos nuėmus pakuotę bei laikantis šių nurodymų. Išpakavimas ir baigiamieji surinkimo darbai turi būti atliekami ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, visada naudojant tinkamus įrankius. Nenaudoti įrenginio, kol nėra baigti darbai, aprašyti skyriuje „SURINKIMAS“. SVARBU Įrenginys yra tiekiamas be variklinės alyvos ir be degalų.

4.1 SURINKIMUI SKIRTOS

SUDEDAMOSIOS DALYS Pakuotėje yra surinkimui skirtos sudedamosios dalys (3 pav. ), išvardintos šioje lentelėje: ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T Pad. Aprašymas Kiekis A Pavarų perjungimo svirtis 1 B Pavarų perjungimo svirties pritvirtinimo varžtai

C Tarpikliai su rankenos pritvirtinimo varžtais

D Pavarų perjungimo svirčių rankenėlės ir deektoriaus kreiptuvas

E Piltuvas 1 F Apsauginis raktelis 1 G Išmetimo vamzdis 1 H Automatinio blokavimo varžtai ir veržlės 3 + 3 ST 767 H Pad. Aprašymas Kiekis A Pavarų perjungimo svirtis 1 B Pavarų perjungimo svirties pritvirtinimo varžtai

C Tarpikliai su rankenos pritvirtinimo varžtais

D Pavarų keitimo svirties rankena 1 E Piltuvas 1LT - 6 F Apsauginis raktelis 1 G Išmetimo vamzdis 1 H Automatinio blokavimo varžtai ir veržlės 3 + 3 I Sraigto prailgintuvas 1 J Sraigto prailgintuvo tvirtinamieji varžtai 4

1. Atsargiai išardyti pakuotę stengiantis

nepamesti sudedamųjų detalių.

2. Peržiūrėti dėžėje esančius dokumentus,

tame tarpe ir šią instrukciją.

3. Ištraukti iš dėžės visas nesumontuotas

4. Ištraukti sniego valytuvą iš dėžės.

5. Dėžę ir kitas pakavimo medžiagas

šalinti laikantis vietinių teisės aktų.

4.2 EIGOS IR SRAIGTO VALDYMO

LAIDŲ SURINKIMAS Užkabinti laido kilpą už atitinkamos ąselės (5.A pav., 5.B pav.). PASTABA Laidai yra iš anksto jau surinkti prietaisų skydelyje.

4.3 RANKENOS SURINKIMAS

Rankena yra tiekiama su jau surinktu prietaisų skydeliu. Rankenos pritvirtinimo prie įrenginio varžtai, pavarų keitimo svirties pritvirtinimo varžtai, išmetimo vamzdžio pritvirtinimo važtai ir pavarų keitimo svirties bei deektoriaus svirties rankenėlės yra tiekiami atskiroje pakuotėje, kuri yra bendros įrenginio pakuotės viduje. Surinkimą atlikti taip:

2. Įvesti tarpiklius (6.C pav.) ir juos sulygiuoti

su angomis, atkreipiant dėmesį į taisyklingą skersmenį (mažesnis griovelis į išorės pusę, didesnis griovelis į vidinę pusę).

3. Įvesti į angas varžtus, poveržles

ir veržles ir juos pritvirtinti.

4.3.1 Svirčių rankenų montavimas

Prisukti kiekvieną rankeną svirčių srieginiuose strypuose (7 pav.). Sutvirtinti užblokuojančia veržle.

1. Įvesti pavarų perjungimo svirties

sandūrą (8.A pav.) į svirties angą (8.B pav.) , taip sujungiant ją su transmisija ir sutvirtinti veržle (8.C pav.).

2. Pritraukti viršutinę pavarų perjungimo

svirties dalį (8.D pav.) prie apatinės pavarų perjungimo svirties dalies angos ir pritvirtinti įvedant kaištį (8.E pav.) ir spyruoklinį kaištį (jie yra iš anksto surinkti pavarų perjungimo svirtyje) (8.F pav.).

4.5 IŠMETIMO VAMZDŽIO SURINKIMAS

1. Sureguliuoti išmetimo vamzdžio (9.A pav.)

padėtį ant anšinės jungties (9.B pav.) taip, kad angos sutaptų su vamzdžio pagrindu.

2. Įvesti varžtus su poveržlėmis į angas

ir juos pritvirtinti (9.C pav.).

4.5.1 Išmetimo vamzdžio kreiptuvo

laido prijungimas Kreiptuvo laido paskirtis yra sujungti išmetimo vamzdį su kreiptuvo rankenėle, esančia ant prietaisų skydelio, tokiu būdu sudarant galimybes nukreipti išmetimo vamzdį norima kryptimi.

1. įvesti laidą (9.D pav.) ir pritvirtinti movą

ant vamzdžio sukimosi sistemos.

4.5.2 Deektoriaus kreiptuvo laido

montavimas (ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T) Deektoriaus kreiptuvo laido paskirtis yra sujungti išmetimo deektorių su valdymo įtaisu, esančiu ant prietaisų skydelio, tokiu būdu sudarant galimybes jį pakelti / nuleisti nukreipiant norima kryptimi.

1. Įvesti kreiptuvo laido galą

(10.C pav.) į kaištį (10.B pav.).

2. Įvesti į kaištį spyruoklinį kaištį

ir užblokuoti (10.D pav.).

3. Įvesti reguliavimo varžtą (10.A pav.) į ertmę

(10.E pav.) ir prisukti veržlę (10.A pav.).

4. Pravesti laidą pro alyvos kamščio riebokšlį

stengiantis laikytis toliau nuo duslintuvo.

4.5.3 Deektoriaus kreiptuvo ir

išmetimo vamzdžio jungčių pritvirtinimas (ST 767 H) Sujungus elektrines defelektoriaus kreiptuvo ir išmetimo vamzdžio jungtis, sistemai yra tiekiama elektros energija, tokiu būdu galima kreipti išmetimo vamzdį norima kryptimi. Pritvirtinti prietaisų skydelio (11.A pav.) deektoriaus kreiptuvo laido (11.B pav.) ir išmetimo vamzdžio maitinimo jungtis prie atitinkamų įvorių (11.C pav.).LT - 7 Pravesti laidą pro riebokšlį (11.D pav.), esantį už variklio.

Sraigto prailgintuvas leidžia surikti didesnį kiekį sniego į sraigtą bei leidžia optimizuoti ir pagreitinti darbą.

1. Padėti sraigto prailgintuvą ant

viršutinės sraigto dalies, kaip parodyta paveikslėlyje (12.A pav.).

2. Įvesti į angas varžtus ir veržles ir

Slidės reguliuoja atstumą tarp sraigto ir žemės paviršiaus ir apsaugo sraigtą. Įrenginys yra aprūpintas 2 tipų slidėmis:

• metalinėmis: jas reikia naudoti, kai dirbama ant kieto ir nelygaus paviršiaus, kuris galėtų pažeisti slides, pavyzdžiui, ant asfalto arba ant žvyro keliukų (13.B pav.).

• plastikinėmis: jas reikia naudoti, kai dirbama ant minkštų paviršių, kurie nepažeidžia slidžių, pavyzdžiui, soduose arba takeliuose (13.C pav.). Jų sumontavimui:

Patikrinti, ar slidės yra sureguliuotos tokiame pat lygyje iš abiejų pusių.

Leidžia užvesti ir sustabdyti variklį. Užvedimo raktelis turi dvi padėtis ( 15.A pav.):

1. Raktas ištrauktas - OFF - variklis

sustoja ir negali būti užvestas.

2. Raktas įvestas- ON - variklis gali

būti užvestas ir pradėti veikti. SVARBU Jei apsauginis raktas nėra įvestas iki galo, variklis neužsiveda. Kai kuriuose modeliuose užvedimui reikia pasukti raktą laikrodžio rodyklės kryptimi.

Atsukus kuro čiaupą, galima išleisti kurą ( 15.B pav.).

1. prieš laikrodžio rodyklę - atsukta.

2. laikrodžio rodyklės kryptimi - užsukta.

Reguliuoja variklio apsukų skaičių. Padėtys, nurodytos plokštelėje, atitinka ( 15.C pav.):

įrenginio paleidimui ir darbo metu.

2. Minimalus. naudojamas,

kai variklis yra pakankamai įšilęs stabtelėjimų metu.

Paslenkant akceleratoriaus svirtį link kiškio / vėžlio, galima padidinti / sumažinti greitį ir pasirinkti darbo poreikiams tinkamiausią tempą (gilus sniegas, nelygūs paviršiai, ir t.t.).

Yra naudojamas šalto variklio užvedimui. Droselinės sklendės valdymo įtaisas turi dvi padėtis ( 15.D pav.): Droselinė sklendė yra įvesta (šaltam užvedimui). Droselinė sklendė yra išjungta (normalus darbas ir karštas užvedimas).

Paspaudus guminį paleidiklio valdymo įtaisą, degalai yra įpurškiami į karbiuratoriaus siurbimo kolektorių, tokiu būdu yra palengvinamas šalto variklio užvedimas ( 15.L pav.).

Leidžia rankinį variklio užvedimą ( 15.H pav.).LT - 8

5.7 ELEKTRINIO UŽVEDIMO ĮTAISAS

Leidžia elektrinį variklio paleidimą (15.M pav.), kai įrenginys yra prijungtas prie elektros tinklo specialaus tripolio kištuko su įžeminimu pagalba ( 15.G pav.).

5.8 EIGOS VALDYMO ĮTAISAS

Leidžia valdyti įrenginio eigą.

1. Lenkti žemyn valdiklio svirtį tol ( 14.D pav.),

kol ji sutaps su eigos rankenėle.

2. Atleisti valdiklį sustabdant įrenginio eigą.

Vairo svirtis atveria diferencialino užrakto sistemą lengvesniam įrenginio vairavimui. Norint pasukti į dešinę, paspausti svirtį (14.H pav.) ir tuo pat metu nukreipti įrenginį į dešinę pusę. Įrenginio postūmis sąlygoja dešiniojo rato arba dešiniojo vikšro užblokavimą bei leidžia pasukti į dešinę. Norint pasukti į kairę, paspausti svirtį (14.I pav.) ir tuo pat metu nukreipti įrenginį į kairę pusę. Įrenginio postūmis sąlygoja kairiojo rato arba kairiojo vikšro užblokavimą bei leidžia pasukti į kairę. PASTABA Posūkis nenaudojant svirties yra sunkiau atliekamas. PASTABA Posūkis nenaudojant svirties gali paskatinti vikšrą išlįsti.

5.10 SRAIGTO VALDYMO ĮTAISAS

Įjungia sraigto sukimąsi.

• Norint įjungti sraigto sukimąsi, lenkti žemyn valdiklio svirtį tol (14.C pav.), kol jis sutaps su rankena.

• Jei sraigto valdymo įtaisas įjungiamas atskirai, tai įį atleidus sraigtas sustoja ir svirtis automatiškai sugrįžta į pradinę padėtį. Jei sraigto valdiklis yra įvestas kartu su judėjimo valdymo įtaisu, pastarasis atleidus pirmąjį lieka įvestas. Išjungiamas tik atleidus ir judėjimo valdymo įtaisą (14.D pav.).

5.11 PAVARŲ PERJUNGIMO SVIRTIS

Įrenginys yra aprūpintas svirtimi valdomu pavarų perjungimo valdymo įtaisu (14.A pav.):

• 6 pavaros eigos greičio reguliavimui.

• 2 pavaros greičio reguliavimui dirbant atbuline eiga.

5.12 IŠMETIMO VAMZDŽIO IR

DEFLEKTORIAUS KREIPTUVAS (RANKENĖLĖS VERSIJA) Išmetimo vamzdžio sukimasis yra reguliuojamas rankenos pagalba, tai leidžia nukreipti sniego išmetimą norima kryptimi.

• Išmetimo nukreipimui, pasukti rankeną (14.E pav.) laikrodžio rodyklės kryptimi / prieš laikrodžio rodyklę. Deektoriaus viršų ir apačią valdo speciali svirtis ( 14.B pav.). Deektoriaus nuleidimui / pakėlimui, pastumti svirtį į priekį / atgal.

• Svirtis priekyje = deektorius žemas.

• Svirtis patraukta atgal = deektorius aukštas.

5.13 IŠMETIMO VAMZDŽIO IR

DEFLEKTORIAUS KREIPTUVAS (MYGTUKŲ VERSIJA) Leidžią nukreipti sniego išmetimą norima kryptimi.

• Paspausti mygtuką (14.L pav.) pirmyn ir atgal deektoriaus nukreipimui (1.G pav.).

• Paspausti mygtuką (14.M pav.) į dešinę / kairę išmetimo vamzdžio nukreipimui (1.H pav.).

5.14 ŽIBINTŲ IR RANKENOS

ŠILDYMO JUNGIKLIAI (PASIRENKAMI PRIEDAI) Žibintų uždegimui, pastumti jungiklį į padėtį I (14.F pav.).

• Žibintai įjungti = jungiklis I padėtyje. Norint įjungti rankenos šildymą, jungiklį nustatyti I padėtyje (14.G pav.).

• Šildymas įjungtas = jungiklis I padėtyje.

Pedalas (16.A pav.), skirtas reguliuoti sraigto darbinį aukštį:LT - 9

• Pad. 1 - visiškai pakeltas. Naudojama mašinai perkelti.

• Pad. 2 - darbas. Sraigtas perkeliamas į vidurinę padėtį. Naudojama įprastomis darbinėmis sąlygomis.

• Pad. 3 - prigludęs prie žemės. Sraigtas yra visiškai nuleistas ir prigludęs prie žemės. Priekinė vikšrų dalis lieka pakelta nuo žemės. Naudojama specialiomis sąlygomis (pvz., sušalęs sniegas). Norint sureguliuoti sraigto aukštį, reikia atlikti tokius žemiau aprašytus veiksmus:

• Abiem rankomis paimti kreipiamąsias rankenas.

• Paspausti pedalą ir tuo pačiu metu pakelti / nuleisti mašiną atsižvelgiant į norimą nustatyti padėtį.

• Pedalo atleidimas: mašina užsiblokuoja pasirinktoje padėtyje.

6. ĮRENGINIO NAUDOJIMAS

Įrenginio naudojimo metu būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

6.1 PARUOŠIAMIEJI DARBAI

Prieš naudojant įrenginį, patikrinti kuro ir alyvos lygį. Apie tai, kaip papildyti degalų ir alyvos bei apie saugos nurodymus (žiūrėti par. 7.2 ir par. 7.3). Prieš pradedant naudoti įrenginį, sureguliuoti slidžių aukštį, tokiu būdu įrenginys bus pritaikomas prie žemės paviršiaus sąlygų (žiūrėti par. 4.7).

Prieš pradedant, užsitikrinti, kad instrukcijos turinys yra gerai suprantamas. Be to, atlikti žemiau aprašytus saugos patikrinimus bei įsitikinti, ar patikrinimo rezultatai atitinka lentelių duomenis. Prieš naudojimą visada atlikti saugos kontrolę.

6.2.1 Bendras patikrinimas

Dalykas Rezultatas Degalų tiekimo sistema ir sujungimai. Nutekėjimų nėra. Elektros kabeliai. Visa izoliacija nepriekaištinga. Jokių mechaninių pažeidimų. Cirkuliacinė tepimo sistema Nutekėjimų nėra. Jokių pažeidimų. Bandomasis važiavimas Nėra neįprastų vibracijų. Nėra jokių neįprastų garsų.

6.2.2 Traukos ir sraigto testavimas

Veiksmas Rezultatas Užvesti įrenginį ( 6.3 par.) Ratai ir sraigtas turi išlikti nepajudėję. Traukos testavimas Paspausti eigos valdymo įtaisą (14.D pav.). Ratai sniego valytuvą varo į priekį. Atleisti eigos valdymo įtaisą (14.D pav.). Ratai sustoja. Sraigto veikimo testavimas Paspausti sraigto valdymo įtaisą (14.C pav.). Sraigtas pradeda suktis. Atleisti sraigto valdymo įtaisą. Sraigtas sustoja Sraigto ir ratų veikimo testavimas Laikant paspaudus judėjimo valdymo įtaisą (14.D pav.), paspausti sraigto valdymo įtaisą (14.C pav.). Ratai sniego valytuvą varo į priekį ir sraigtas sukasi. Atleisti sraigto valdiklį (14.C pav.). Ratai sukasi ir sraigtas taip pat sukasi toliau. Atleisti eigos valdymo įtaisą (14.D pav.). Ratai užsiblokuoja ir sraigtas sustoja. Jei bet kuris vienas iš rezultatų skiriasi nuo lentelėje pateiktų duomenų, įrenginio eksploatuoti negalima! Įrenginį pristatyti į specializuotą techninio aptarnavimo centrą apžiūrai ir remonto darbams.

6.3 PALEIDIMAS / DARBAS

1. Atsukti degalų sklendę ( 15.B pav.).

2. Įvesti apsauginį raktą ir jį pasukti laikrodžio

rodyklės kryptimi kaip parodyta ( 15.A pav.).

6.3.1 Šaltasis užvedimas

1. Nustatyti akceleratorių pilname

3. Paspausti paleidiklio valdymo įtaisą

( 15.L pav.) du arba tris kartus.LT - 10 Užsitikrinti, kad paspaudus valdymo įtaisą, pirštas uždengtų angą.

SVARBU Prieš pradedant dirbti su įrenginiu, palaukti keletą minučių tam, kad alyva sušiltų.

6.3.2 Šiltasis užvedimas

1. Nustatyti akceleratorių pilname

2. Patikrinti, ar droselinė sklendė

yra išvesta (15.D pav.).

3. Užvesti elektriniu arba rankiniu

būdu (žiūrėti žemiau). SVARBU Užvedant šiltuoju būdu nespausti paleidiklio.

6.3.3 Rankinis paleidimas

Norint paleisti variklį rankiniu būdu, lėtai traukti rankenėlę ( 15.H pav.) į išorę tol, kol bus juntamas pasipriešinimas. Tada patraukti naudojant jėgą ir palydėti rankenėlę ją atleidus. Kartoti operaciją tol, kol variklis užsives. PASTABA Neatlikinėti daugiau nei 3/4 bandymų, nes priešingu atveju variklis gali užsisiurbti. Patikrinti galimas neužsivedimo priežastis „Gedimų paieškos lentelėje“.

6.3.4 Elektrinis paleidimas

Įsitikinti, ar energijos tiekimo sistemoje yra numatytas įžeminimas ir grandinės pertraukiklis.

1. Įvesti maitinimo kabelio kištuką

( 15.G pav.) į 230V srovės tiekimo lizdą.

3. Paleidus variklį, ištraukti kištuką

iš srovės tiekimo lizdo.

Norint dirbti su įrenginiu, reikia atlikti tokius žemiau aprašytus veiksmus:

• Specialaus valdymo įtaiso pagalba nukreipti išmetimo vamzdį ir deektorių (1.G pav.).

• Norint padidinti sniego metimo ilgį, deektorių nukreipti aukštyn.

• Norint sumažinti sniego metimo ilgį, deektorių nukreipti žemyn.

• Nustatyti pavarą pagal būsimą maršrutą ir sniego kiekį.

• Paspausti sraigto valdymo įtaisą (14.C pav.) sraigto sukimosi priešais aktyvavimui.

• Paspausti eigos valdymo įtaisą (14.D pav.) traukos aktyvavimui. PASTABA Dirbant su įrenginiu, visada naudoti variklį pilnu režimu.

Skirtinguose sniego valytuvo modeliuose posūkis atliekamas skirtingu būdu. ST 526 S, ST 625, ST 665 Nukreipiant įrenginį į norimą pusę. Modeliuose su „di-lock release“ posūkiai yra atliekami palengvintai (žiūrėti techninių duomenų lentelę). ST 665 T, ST 726 T, ST 767 H Posūkiui į dešinę arba į kairę paspausti dešinę arba kairę vairo svirtį (14.H pav., 14.I pav.).

6.3.7 Pavarų perjungimas

Skirtinguose sniego valytuvo modeliuose pavarų perjungimas atliekamas skirtingu būdu. ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T Pavarų perjungimas turi būti atliekamas įrenginiui stovint. Norint perjungti pavarą, reikia atlikti tokius žemiau aprašytus veiksmus:

• Sustabdyti įrenginį atleidus eigos valdymo įtaisą (14.D pav.) ir sraigto valdymo įtaisą (14.C pav.).

• Nustatyti pavaros perjungimo svirtį norimoje padėtyje (14.A pav.).

• Vėl pradėti įprastą darbą. SVARBU Pavarų perjungimas kai įrenginys juda sąlygoja transmisijos sistemos sugadinimą. ST 767 H Pavarų perjungimas turi būti atliekamas dirbant. Norint perjungti pavarą, reikia atlikti tokius žemiau aprašytus veiksmus:

• Įprasto darbo metu pavarų svirtį nustatyti norimoje padėtyje (14.A pav.). SVARBU Įrenginiui stovint, pavarų pakeitimas gali būti apsunkintas.LT - 11

Įrenginio sustabdymui atleisti sraigto valdymo įtaisą ( 14.C pav.) ir eigos valdymo įtaisą ( 14.D pav.). Įrenginio išjungimui pasirinkti vieną žemiau nurodytų būdų:

• Ištraukti arba pasukti apsauginį raktelį ( 15.A pav.).

• Nustatyti akceleratorių ( 15.C pav.) sustojimo padėtyje. Kai įrenginys neveikia, degalų sklendė turi būti visada užsukta. Iš karto po išjungimo, variklis gali būti dar labai įkaitęs. Neliesti duslintuvo ar gretimų detalių. Nudegimo pavojus. SVARBU Jei reikia palikti įrenginį, visada ištraukti apsauginį raktelį (15.A pav.).

6.5 PATARIMAI NAUDOJIMUI

• Sniego pašalinimas yra efektyvesnis, kai sniegas yra dar šviežias. Vėl pereiti jau nuvalytas zonas sniego likučių pašalinimui.

• Jeigu įmanoma, sniegą išmesti vėjo kryptimi. Patikrinti išmesto sniego srauto atstumą ir kryptį.

• Jei pučia stiprus vėjas, nuleisti deektorių, tokiu būdu išmetamas sniegas bus nukreiptas į žemę, sumažinant tikimybę, kad vėjas jį nupūs į nepageidaujamas zonas.

• Darbo pabaigoje kelioms minutėms palikti paleistą įrenginį, tokiu būdu bus išvengta ledo susidarymo išmetimo angoje.

• Visada išlaikyti atitinkamoms sniego sąlygoms pritaikytą greitį, reguliuojant jį taip, kad sniegas būtų išmetamas pastoviu srautu.

• Prieš sustabdant variklį, sumažinti jo apsukas.

• Pajudinti visus valdymo įtaisus pirmyn ir atgal keletą kartų.

• Patikrinti, ar droselinė sklendė yra įvesta.

• Patikrinti ar nėra atsilaisvinusių arba sugadintų sudedamųjų detalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles. Neuždengti įrenginio, kol variklis ir duslintuvas yra dar įkaitę.

SVARBU Techninės priežiūros darbų metu būtina laikytis saugos reikalavimų, aprašytų par. 2.4. par. Visi techninės priežiūros patikrinimai ir darbai turi būti atliekami tik kai įrenginys nejuda, o variklis yra išjungtas. Prieš pradedant bet kokius valymo arba techninės priežiūros darbus, išimti raktelį ir perskaityti atitinkamas instrukcijas. Prieš atliekant techninės priežiūros darbus, apsirengti tinkamą aprangą, užsimauti pirštines ir užsidėti akinius.

• Techninės priežiūros darbų periodiškumas ir tipas yra nurodyti „Techninės priežiūros lentelėje“. Ši lentelė padės išlaikyti jūsų įrenginio efektyvumą ir saugumą. Joje nurodyti pagrindiniai techninės priežiūros darbai ir jų periodiškumas. Atlikti atitinkamus veiksmus prieš baigiantis numatytam terminui.

• Neoriginalių detalių ir priedų naudojimas gali turėti neigiamą poveikį įrenginio veiksmingumui ir saugumui. Gamintojas atsiriboja nuo bet kokios atsakomybės dėl žalos ir sužeidimų, kuriuos sąlygoja šių produktų naudojimas.

• Originalias atsargines detales tiekia techninio aptarnavimo centrai ar įgaliotieji platintojai. SVARBU Visus techninės priežiūros ir reguliavimo darbus, kurie nėra aprašyti šiame vadove, turi atlikti Platintojas arba Specializuotas techninio aptarnavimo centras.

1. Atsukti bako užsukimo dangtelį

(15.E pav.) ir jį nuimti.

2. Įvesti piltuvą (15.I pav.).

3. Papildyti kuro ir ištraukti piltuvą (15.I pav.).

4. Baigus kuro papildymą, gerai užsukti

kuro bako dangtį (15.E pav.) bei nuvalyti galimas nuotekas. PASTABA Nepripilti kuro iki pat bako kaklelio. PASTABA Naudoti tik degalus, nurodytus techninių duomenų lentelėje. Nenaudoti kitokios rūšies degalų. Galima naudoti ekologišką kurą, tokį kaip alkilatinis benzinas. Šio benzino sudėtis daro mažesnį poveikį žmonėms ir aplinkai. Nėra žinių apie neigiamą poveikį, susijusį su jo naudojimu. Bet kokiu atveju prekyboje yraLT - 12 alkilatinio benzino rūšių, kurioms nėra įmanoma paruošti tikslių nurodymų, susijusių su jų naudojimu. Išsamesnės informacijos patariama ieškoti alkilatinio benzino gamintojų instrukcijose ir jų pateiktuose techniniuose duomenyse. PASTABA Kuras yra greitai gendantis produktas, todėl jis neturi būti paliktas bake ilgiau nei 30 dienų. Prieš padedant sandėliuoti ilgesniam laikui, baką papildyti degalų kiekiu, kurio pakaktų paskutiniam naudojimui (8 skirsnis).

PATIKRINIMAS/ PAPILDYMAS Prieš kiekvieną naudojimą, patikrinti alyvos lygį. PASTABA Įrenginys yra tiekiamas naudotojui be variklio alyvos.

7.3.1 Patikrinimas/ papildymas

• Įrenginį pastatyti lygiai patikrinimui.

• Nuvalyti aplink kamštį (15.F pav.). Jį atsukti ir ištraukti. Nuvalyti strypą.

• Pilnai įvesti strypą į padėtį jo neprisukant.

• Vėl ištraukti strypą. Patikrinti alyvos lygį.

• Atsukti alyvos įpylimo angos dangtelį ( 15.K pav.).

• Papildyti, jei lygis yra žemesnis nei žyma „L“ (17 pav.).

• Dėl taisyklingos pakeitimo procedūros žiūrėti par. 7.3.2 Neperpildyti, nes tai gali sąlygoti variklio perkaitimą. Jei lygis viršija žymą „H“, išleisti tiek, kad būtų pasiektas reikiamas lygis. PASTABA Kokio tipo alyvą naudoti, žiūrėti „Techninių duomenų lentelėje“.

Variklio alyva gali būti labai karšta, jeigu ji yra išleidžiama iš karto po variklio išjungimo. Leisti varikliui atvėsti keletą minučių prieš išpilant alyvą. Keisti variklio alyvą periodiškai, kaip nurodyta „Techninės priežiūros lentelėje“. Keisti alyvą dažniau, jei variklis turi dirbti sunkiomis sąlygomis. Atlikti tokius žemiau aprašytus veiksmus:

1. Pastatyti įrenginį ant lygaus paviršiaus.

2. Pastatyti surinkimo talpą netoli

3. Nuimti alyvos įpylimo angos

5. Surinkti alyvą talpoje.

6. Vėl prisukti alyvos nuleidimo angos dangtelį.

7. Nuvalyti išsiliejusią alyvą.

8. Pripildyti naujos alyvos. Dėl alyvos kiekio

žiūrėti „Techninių duomenų lentelę“.

9. Kiekvieno papildymo metu užvesti variklį

ir leisti jam dirbti bent 30 sekundžių.

10. Patikrinti, ar nėra alyvos nutekėjimo.

11. Išjungti variklį. Palaukti 30 sekundžių ir

vėl patikrinti alyvos lygį. Jei reikia, žiūrėti „patikrinimas/papildymas“ (par. 7.3.1). SVARBU Surinktą alyvą šalinti pagal galiojančius vietinius teisės aktus.

Valymo darbai turi būti atliekami tik išjungus įrenginį. Nemėginti pašalinti sniego iš išmetimo angos prieš tai neatlikus šių darbų:

• Atleisti sraigto valdymo įtaisą.

• Ištraukti užvedimo raktą. Po naudojimo įrenginį visada išvalyti. Valant laikytis šių nurodymų:

• Išmetimo vamzdžio ir įrenginio valymui nuo sniego apnašų, naudoti kastuvėlį (1.I pav.) .

• Variklį valyti šepečiu ir/arba suspaustu oru.

• Nepurkšti vandens tiesiogiai ant variklio.

• Po valymo vandeniu, paleisti įrenginį ir sraigtą, tokiu būdu bus pašalintas vanduo, kuris priešingu atveju gali prasiskverbti į guolius ir juos pažeisti. SVARBU Niekada nenaudoti aukšto slėgio vandens. Tai gali sugadinti elektrines detales.

Dėl operacijų su žvake kreiptis į Platintoją arba į Įgaliotąjį techninio aptarnavimo centrą. Dėl darbų, susijusių su žvake, peržiūrėti techninės priežiūros lentelę ir gedimų paieškos lentelę.

Karbiuratorių iš anksto sureguliavo gamintojas. Peržiūrėti gedimų paieškos lentelę bei patikrinti, kada būtina atlikti veiksmus, susijusius su karbiuratoriumi (12 skyr.).LT - 13

7.7 PRITVIRTINIMO VARŽTAI IR VERŽLĖS

• Norint užsitikrinti įrenginio saugų darbą, pasirūpinti kad veržlės ir varžtai būtų prisukti.

• Periodiškai tikrinti, ar išmetimo vamzdžio sutvirtinimo veržlės yra taisyklingai priveržtos.

Siekiant palengvinti sraigto sukimąsi, patariama periodiškai sutepti sraigto veleno jungiamąsias veržles, naudojant švirkšto formos teptuvą. Sutepimui: – Išimti smeigtukus ir varžtus (18 pav.). – Sutepti angas ir keletą kartų apsukti velenu sraigtą; tokiu būdu tepalai įtekės į veleno vidų. – Vėl įdėti varžtus ir smeigtukus (18 pav.).

Kai įrenginys turi būti sandėliuojamas ilgiau nei 30 dienų:

1. Ištuštinti degalų tiekimo sistemą:

– Užsukti degalų sklendę ( 15.B pav.). – Užvesti įrenginio variklį ir palikti jį dirbti iki tol, kol jis sustos dėl pasibaigusio kuro.

2. Pakeisti variklio alyvą, jei šis darbas nebuvo

atliktas per praėjusius tris mėnesius.

3. Kruopščiai nuvalyti sniego valytuvą.

4. Patikrinti, ar sniego valytuvas

nėra sugadintas. Jeigu reikia, atlikti remonto darbus.

5. Jei dažai nusilupo, juos atnaujinti,

tokiu būdu bus išvengta rūdžių.

6. Apsaugoti metalinius paviršius,

kuriuos gali paveikti rūdys.

7. Jeigu įmanoma, laikyti sniego

valytuvą uždaroje patalpoje.

9. APTARNAVIMAS IR REMONTAS

Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir taisyklingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visas šiame vadove neaprašytas techninės priežiūros ir reguliavimo operacijas turi atlikti įrenginio Pardavėjas arba Specializuotas techninės priežiūros centras, turintys atitinkamų žinių ir reikiamos įrangos taisyklingam darbų atlikimui, išlaikant pradinį saugumo lygį ir originalų įrenginio stovį. Netinkamose struktūrose arba nekvalikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės.

• Tik įgaliotos techninio aptarnavimo dirbtuvės gali atlikti garantinius remonto ir techninės priežiūros darbus.

• Įgaliotos techninio aptarnavimo dirbtuvės naudoja tik originalias atsargines dalis. Originalios atsarginės detalės ir priedai yra specialiai sukurti šiems įrenginiams.

• Neoriginalios atsarginės detalės ir priedai nėra patvirtinti, neoriginalių atsarginių detalių ir priedų naudojimas nutraukia garantinius įsipareigojimus.

• Patariama vieną kartą per metus įrenginį patikėti įgaliotoms techninio aptarnavimo dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui.

10. GARANTIJOS TAIKYMO SĄLYGOS

Garantija padengia visus medžiagų ir gamybos defektus. Naudotojas turės kruopščiai laikytis visų įrenginio dokumentuose pateiktų nurodymų. Garantija nepadengia nuostolių atsiradusių dėl:

• Nesusipažinimo su pateiktais dokumentais.

• Netinkamo ir neleistino naudojimo ir montavimo.

• Neoriginalių atsarginių dalių naudojimo.

• Gamintojo nepatvirtintų ir netiekiamų priedų naudojimo. Be to garantija nepadengia:

• Įprasto detalių, tokių kaip pavarų diržai, sriegikliai, žibintai, ratai, apsauginiai varžtai ir laidai, susidėvėjimo dėl eksploatacijos.

• Normalaus susidėvėjimo.

• Variklių. Varikliams yra taikoma variklio gamintojo garantija, kurioje yra nurodyti terminai ir specinės sąlygos. Pirkėją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja pirkėjo teisių, kurias numato nacionaliniai teisės aktai.LT - 14

11. TECHNINĖS PRIEŽIŪROS LENTELĖ

Veiksmas Periodiškumas Paragrafas Pirmą kartą Vėliau kas ĮRENGINYS Visų tvirtinimo elementų patikrinimas - Prieš kiekvieną naudojimą 7.7 Saugos kontrolė / Valdymo įtaisų patikrinimas - Prieš kiekvieną naudojimą 6.2 Bendras valymas ir kontrolė - Po kiekvieno naudojimo 7.4 Išmetimo zonos valymas - 5 valandas / po kiekvieno naudojimo

Transmisijos veleno sutepimas - 25 valandų / po kiekvieno sezono

Sraigto veleno sutepimas - 10 valandų / po kiekvieno sezono

VARIKLIS Žvakės valymas - 25 valandas / po kiekvieno sezono

Žvakės pakeitimas - 100 valandų / po kiekvieno sezono

Variklio alyvos lygio patikrinimas/papildymas - 5 valandas / po kiekvieno naudojimo

*** Šiuos darbus turi atlikti Jūsų Platintojas arba įgaliotasis Techninio aptarnavimo centras

Neįvestas užvedimo raktelis. Įvesti užvedimo raktelį. Trūksta kuro Pripildyti baką švaraus ir gryno kuro. Išvesta droselinė sklendė Įvesti droselinę sklendę. Paleidiklis nepaspaustas Paspausti paleidiklį Užsisiurbęs variklis Palaukti keletą minučių prieš paleidimą. Nespausti paleidiklio ir išvesti droselinę sklendę. Atsijungę žvakės laidas Kreiptis į įgaliotąjį techninio aptarnavimo centrą. Sugadinta žvakė Kreiptis į įgaliotąjį techninio aptarnavimo centrą. Senas kuras Kreiptis į įgaliotąjį techninio aptarnavimo centrą. Vanduo kure Kreiptis į įgaliotąjį techninio aptarnavimo centrą.

2. Galios praradimas.

Per stiprus sniego išmetimas Sumažinti greitį Kuro bako dangtelis padegtas ledu arba sniegu. Pašalinti ledą arba sniegą nuo ir aplink bako dangtelį. Duslintuvas nešvarus arba užsikimšęs Kreiptis į įgaliotąjį techninio aptarnavimo centrą. Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.LT - 15

minimaliai arba dirba nereguliariai Įvesta droselinė sklendė Išvesti droselinę sklendę. Senas kuras Kreiptis į įgaliotąjį techninio aptarnavimo centrą. Vanduo kure Kreiptis į įgaliotąjį techninio aptarnavimo centrą. Reikia pakeisti karbiuratorių Kreiptis į įgaliotąjį techninio aptarnavimo centrą

4. Pernelyg didelė vibracija

Atsisukusios detalės arba pažeistas sraigtas ar rotorius. Priveržti visus tvirtinimo elementus. Pakeisti pažeistas dalis įgaliotame techninio aptarnavimo centre. Rankena yra netaisyklingoje padėtyje. Įsitikinti, ar rankena yra pritvirtinta tinkamoje padėtyje.

sulėtėjimas ar efektyvumo praradimas Užsikimšęs išmetimo vamzdis. Išvalyti išmetimo vamzdį. Užstrigęs sraigtas. Pašalinti galimas nuolaužas arba pašalinius daiktus iš sraigto.

Pagrindinis traukos aktyvavimo kabelis nėra taisyklingai sureguliuotas. Kreiptis į įgaliotąjį techninio aptarnavimo centrą. Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.LV - 1

kas pakļautas korozijai.

EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A)

2. Prisiima atsakomybę, kad įrenginys: Pėsčio

operatoriaus valdomas sniego valytuvas, sniego kasimas/valymas a) Tipas / Bazinis Modelis b) Mėnuo / Pagaminimo metai c) Serijos numeris d) Variklis: vidaus degimo variklis

3. Atitinka direktyvose pateiktas specifikacijas:

e) Sertifikavimo įstaiga f) CE tipo tyrimas

4. Nuoroda į suderintas Normas

g) Išmatuotas garso galios lygis h) Užtikrinamas garso galios lygis j) Instaliuota naudingoji galia n) Autorizuotas asmuo sudaryti Techninę Dokumentaciją: o) Vieta ir Data LV (Instrukciju tulkojums no oriģinālvalodas)

EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A)

2. Prisiima atsakomybę, kad įrenginys: Pėsčio

operatoriaus valdomas sniego valytuvas, sniego kasimas/valymas a) Tipas / Bazinis Modelis b) Mėnuo / Pagaminimo metai c) Serijos numeris d) Variklis: vidaus degimo variklis

3. Atitinka direktyvose pateiktas specifikacijas:

e) Sertifikavimo įstaiga f) CE tipo tyrimas

4. Nuoroda į suderintas Normas

g) Išmatuotas garso galios lygis h) Užtikrinamas garso galios lygis j) Instaliuota naudingoji galia n) Autorizuotas asmuo sudaryti Techninę Dokumentaciją: o) Vieta ir Data LV (Instrukciju tulkojums no oriģinālvalodas)
