ST 5262 P - Sněhová fréza STIGA - Bezplatný návod k obsluze

Typ výrobku	Sněhový fréza (sněhová fréza s chůzí)
Značka	STIGA
Model	ST 5262 P
Určené použití	Odklízení sněhu z chodníků, zahrad, příjezdových cest a ploch v úrovni terénu
Typ uživatele	Soukromé osoby, amatérské použití
Palivo	Benzín (palivo)
Startování	Manuální (startovací rukojeť) a elektrické (zásuvka 230 V s ochranným vodičem)
Převodovka	Převodovka se 6 rychlostmi vpřed a 2 vzad
Šnek	Otočný, chráněný krytem; možné prodloužení (model ST 767 H)
Vyhazovací žlab	Ručně nastavitelný (páka) nebo elektricky (tlačítka) podle verze; výškově nastavitelný deflektor
Řízení	Řídicí páky s diferenciálním zámkem
Nastavení pracovní výšky	Zvedací pedál se 3 polohami: přeprava, práce, přilnutí k zemi
Vyrovnávací lišty	Kovové nebo plastové, výškově nastavitelné na ochranu šneku
Světlomety	Volitelné, ovládání vypínačem
Vyhřívání rukojetí	Volitelné, ovládání vypínačem
Údržba	Čištění po každém použití, výměna motorového oleje (každých 50 h), kontrola zapalovací svíčky, mazání hřídele šneku
Bezpečnost	Klíček zapalování, vypnutí motoru, ochrana proti odletujícím předmětům, páky k uvolnění pro zastavení pohyblivých částí
Záruka	Pokrývá vady materiálu a zpracování; vylučuje běžné opotřebení, nesprávné použití a nedílové díly
Skladování	Vypustit palivo při skladování > 30 dní, vyčistit, chránit proti korozi, uložit v uzavřené místnosti
Náhradní díly	Používejte pouze originální díly; k dispozici u autorizovaných prodejců

Často kladené otázky - ST 5262 P STIGA

Jak nastartovat sněhovou frézu ST 5262 P za studena?

Otevřete palivový kohoutek, vložte klíček zapalování a otočte do polohy ON. Nastavte plyn na plný plyn, aktivujte sytič, stiskněte 2 až 3krát nastřikovací čerpadlo. Nastartujte ručně (tahem za rukojeť) nebo elektricky (připojte na 230V a stiskněte tlačítko). Jakmile motor běží, vypněte sytič a nechte několik minut zahřívat.

Jak nastartovat za tepla?

Nastavte plyn na plný plyn, zkontrolujte, že je sytič vypnutý a nepoužívejte nastřikovací čerpadlo. Nastartujte ručně nebo elektricky.

Co dělat, když motor nenastartuje?

Zkontrolujte, zda je vložen klíček zapalování, zda je palivo, zda je sytič aktivován (pokud je motor studený) a zda bylo použito nastřikovací čerpadlo. Pokud je motor zaplavený, počkejte několik minut a zkuste to znovu bez sytiče a čerpadla. Pokud problém přetrvává, kontaktujte autorizované servisní středisko pro kontrolu zapalovací svíčky nebo karburátoru.

Jak nasměrovat vyhazovací žlab?

U verze s pákou otáčejte pákou ve směru hodinových ručiček (nebo proti) pro nasměrování žlabu. Deflektor se nastavuje pákou: dopředu pro snížení, dozadu pro zvýšení. U verze s tlačítky používejte tlačítka vpřed/vzad pro deflektor a vpravo/vlevo pro žlab.

Jak nastavit výšku šneku?

Použijte zvedací pedál (obr. 16.A): stiskněte pedál a zvedněte/spusťte stroj do požadované polohy. Tři polohy: 1 (přeprava, šnek zvednutý), 2 (normální práce), 3 (přilnutí k zemi pro ledový sníh). Uvolněním pedálu zablokujete.

Jaký typ motorového oleje použít?

Manuál doporučuje nahlédnout do Tabulky technických údajů pro přesný typ. Obecně je vhodný 4taktní olej viskozity SAE 30 nebo 10W-30. Zkontrolujte hladinu měrkou a nepřekračujte značku H. Pravidelně vypouštějte (každých 50 hodin).

Jak vyčistit stroj po použití?

Vypněte motor, vyjměte klíček a počkejte na zastavení pohyblivých částí. Použijte přiloženou lopatku k čištění vyhazovacího žlabu a odstranění zbytků sněhu. Vyčistěte motor kartáčem nebo stlačeným vzduchem. Nepoužívejte vysokotlakou vodu, abyste nepoškodili elektrické součásti.

Jak skladovat stroj na konci sezóny?

Při skladování > 30 dní: zavřete palivový kohoutek, nechte motor běžet až do zastavení, aby se vyprázdnil okruh. Vypusťte olej, pokud nebyl měněn za poslední 3 měsíce. Důkladně vyčistěte, zkontrolujte, zda není poškozený, případně opravte lak a uložte v uzavřené místnosti. Chraňte kovové povrchy před korozí.

Co dělat v případě nadměrných vibrací?

Okamžitě vypněte motor, vyjměte klíček a zkontrolujte stroj. Vibrace mohou být způsobeny uvolněnými součástmi, poškozeným šnekem nebo vadnými koly. Utáhněte všechny upevňovací prvky. Pokud problém přetrvává, kontaktujte autorizované servisní středisko pro výměnu poškozených dílů.

Kde sehnat náhradní díly?

Používejte výhradně originální díly STIGA. Jsou k dispozici u autorizovaných prodejců a servisních středisek. Použití neoriginálních dílů může ohrozit bezpečnost a zrušit záruku.

NÁVOD K OBSLUZE ST 5262 P STIGA

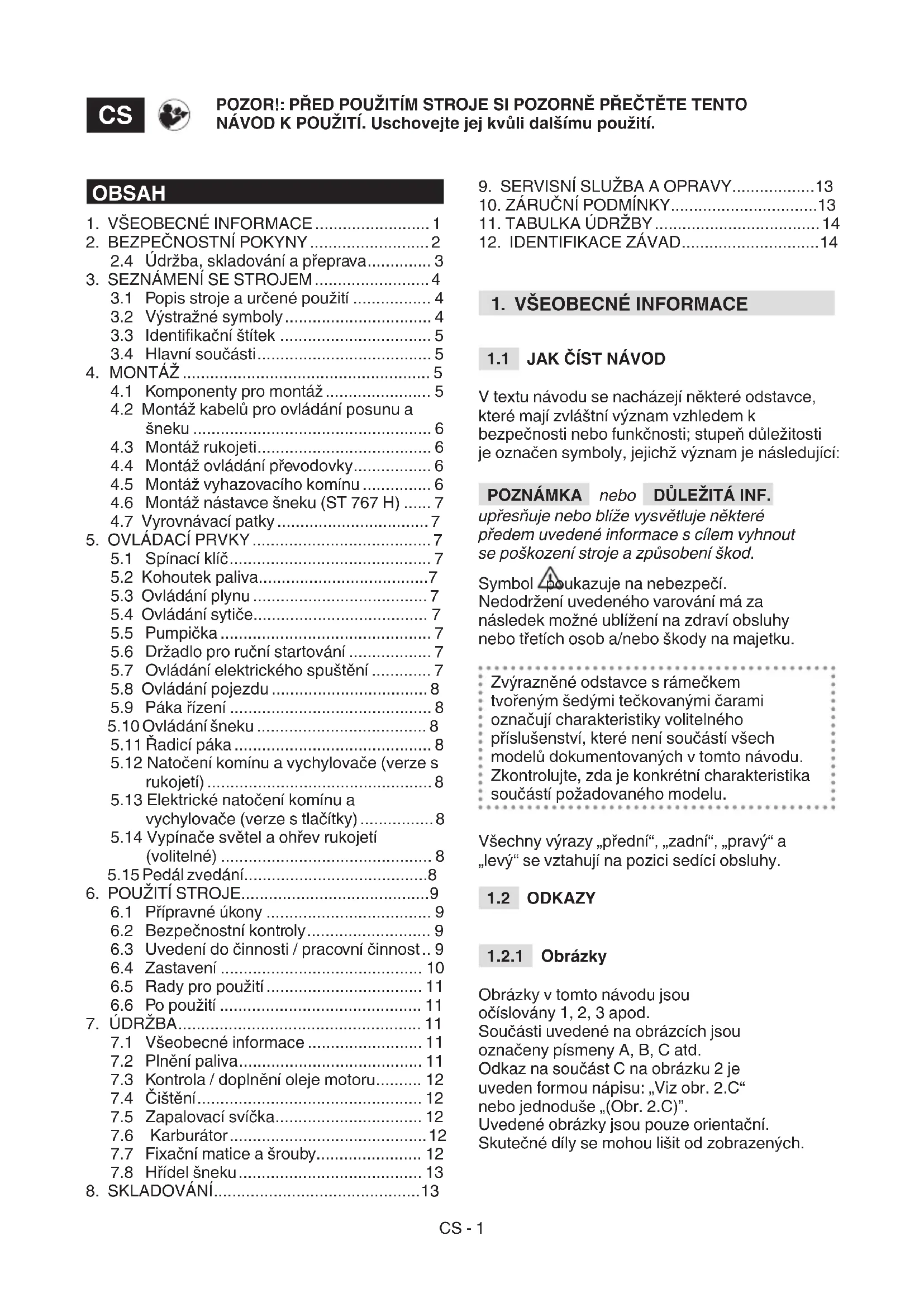

CS Ručné vedená sněhová fréza - NÁVOD K POUZITÍ UPOZORNÉNI: před použítím stroje sl požorné prěcítěte tento námov k pou

4.2 Montáž kabelu pro ovladání posunu a sneku 6

4.3 Montáz rukojeti 6

4.4 Montáz ovládání prévodovky 6

4.5 Montáz vyhazovaciho komínu 6

4.6 Montaz nastavce sneku (ST 767 H) ....... 7

4.7 Vyrovnávací patky 7

1. OVLADACI PRVKY 7

5.1 Spinaci klic 7

5.2 Kohoutek paliva. 7

5.3 Ovladani plynu 7

5.4 Ovladani sytice 7

5.5 Pumpička 7

5.6 Držadlo pro ručni startovani 7

5.7 Ovladani elektrického spusteni 7

5.8 Ovladani pojezdu 8

5.9 Páka rizení 8

5.10 Ovladani sneku 8

5.11 Radici paka 8

5.12 Natočeni kominu a vychylovace (verze s rukojetí) 8

5.13 Elektrické natočeni kominu a vychylovače (verze s tlačitky) 8

5.14 Vypínače světel a ohřev rukojetí (volitelné) 8

5.15 Pedal zvedani 8

6.POUZITISTROJE. 9

6.2 Bezpečnostní kontroly 9

6.3 Uvedeni do cinnosti / pracovni cinnost.. 9

6.4 Zastaveni 10

6.5 Rady pro pouziti 11

6.6 Po pouzitif 11

1. UDRZBA 11

7.1 Vseobecne informace 11

7.2 Plnénipaliva 11

7.3 Kontrola / doplneni oleje motoru 12

7.4 Cisteni 12

7.5 Zapalovací svfčka 12

7.6 Karburator 12

7.7 Fixacni matice a srouby 12

7.8 Hridel sneku 13

1. SKLADOVÁNÍ 13

2. SERVISNI SLUZBA A OPRAVY 13
   10.ZARUCNI PODMINKY. 13

3. TABULKA UDRZBY 14
4. IDENTIFIKACE ZAVAD 14

1. VŠEOBECNÉ INFORMACE

1.1 JAK CIST NAVOD

V textu návodu se nacházeji některé odstavce, ktere mají zvlástné význam vzhledem k bezpečnosti nebo funkčnosti; stupěn duležitosti je označen symboly, jejichž význam je následujíci:

POZNÁMKA nebo DÜLEZITÁ INF.

upresnju nebo blze vysvtluje nekterepredem uvedene informace s cilem vyhnoutse poskozeni stroje a zpusobeni skod.

Symbol poukazuje na nebezpeci.
Nedodrzeni uvedeného varovani ma za
následek moźne ubliżeni na zdravi obsluhy
nebo tretich osob a/nebo skody na majetku.

Zvyrazněné odstavce s ramečkem tvorený šedými tečkoványmi Čarami označují charakteristiky volitelného príslušenství, které není současti vsech modelú dokumentovaných v toto navodu. Zkontrolujte, zda je konkrétné charakteristika současti požadovaného modelu.

VsechnyVyrazy,predni"，zadni"，pravya "levy"se vztahuji na pzici sedici obsluy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v toto námovu jsou
ocíslóvány 1, 2, 3 apod.
Současti uvedené na obrázcích jsou
označeny pismeny A, B, C atd.
Odkaz na součást C na obrázku 2 je
uveden formou nápisu: „Viz obr. 2.C"
nebo Jednoduš „(Obr. 2.C)”.
Uvedené obrázky jsou pouze orientačné.
Skutečné díly se mohou lišit od zobrażených.

1.2.2 Názyv

Návod je rozdělen do kapitol a odstavcú.
Název odstavce „2.1 Instruktáž“ je podnázve m „2. Bezpečnostní poukny“. Odkazy na názya odstavce jsou uvedeny prostřednictvím zkratky kap. nebo odst. a príslušného cisla. Příklad: „kap. 2“ nebo „odst. 2.1“.

2. BEZPEČNOSTNI POKYNY

2.1 INSTRUKTÁZ

Před použitím stroje si pozorné prěctěte tytoPokyny.

Sezname ste ovladacimi prky stroje a s jeho vchodnym pouzitim. Naucte se rychle zastavit motor. Neuposlechnuti upozorneni a pokynu muze zpusobit pozar a/nebo vazná ublizeni na zdravi. Uschovejte vsechna upozorneni aPokyny z duvodu jejich budouc konzultace.

• Nikdy nepripustte, aby stroj používaly déti nebo osoby, ktere nejsou dokonale seznámeny s poukyny. Zákony v Jednotlivych zemich uprěsnují minimálni predepsány věk pro uživatele.
  Stroj nesmite nikdy používat, jste-li unaveni,Pokud je vám nevolno nebo v pripadé, ze jste uzili léky, drogy, alkohol nebo jiné látky snizujíci vase reflexni schopnosti a pozornost.
• Pamatujte, ze obsluha nebo uživotel nese odpovednost za nehody a nepredvidané události zpúsobene jinym osobám nebo jejich majetku. Zhodnoceni moznych rizik pri praci na zvoleném terenu patri do odpovednosti uživotele, ktery je také odpovedny za prijetí vsech dostupnych opatrení k zajistěni vlastné bezpečnosti a také bezpečnosti jiných osob, zvlasté na svazích, nepravidelném, kluzkém a nestabilním terenu.

2.2 PRIPRAVNE UKONY

Osobni ochranné prostředky (OOP)

• Nepoužívejte sněhovou frézu bez použiti vhdného oděvu.
• Používejte obuv, která umozhůje dobrou prilnavost na kluzkych povrsích.
• Pri kaźdem použiti, udržbě nebo opravě sněhové frei zy používejte ochranné bryle nebo ochranny stit. Pri provozu motorizovanych strojů mohou být do oči odmrstěna cizí tělesa.
• Nasad'te si chraniie sluchu.

Pracovni prostor / Stroj

• Rădne zkontrolujte prostor určeny k Čišěné i a odstraţe pripadná cizi tělesa. Například rohožky, sǎnky, prkna, kabely, atd.
• Pred nastovánim motoru zkontrolujte, zda jsou vypnuté vsechny privky ovladajici pohybujici se ustroji.
• Pričistěné šterkovych nebo skalnatych ploch nastavte vyšku ochranného krytu sneku.
• Pred zahájením odhazováni sněhu počejte, než se motor a stroj zadaptuji na venkovní teplotu.

Spalovací motor: palivo

Vystraha:palivo je vysoce hoIavo. Zachaje t nim opatrne!
Palivo vždy skladujte ve vhodnych nádobach.
- Plnéni palivem nebo doplǎnováni paliva pomoci nálevky provádejte vyhradné na otevřéném prostoru a během těchto operaci nekurte.
- Plnéni palivem provádejte préd新技术ovámím motoru. Neotvírejte uzáver palivové nárdrze ani neplněte palivem, když je motor新技术ovaný nebo když je jestě teplý.
- Pokud palivo vyteká, nespoustějte motor, ale oddalte stroj od mista, kde palivo vyteklo, a ihned odstrante vsechny stopy po palivu vyteklem na stroj nebo na zem.
- Dobre zaśroubujte viko nadrzej a nadob s palivem.
Zamezte kontaktu paliva s odévy, aPokud se tak stane, préspustěním motoru se prévlékněte.

2.3 BÉHEM POUZITI

Pracovní prostor

• Nepoužívejte stroj v prostředí s rizikem vybuchu, za pritomnosti hořlavych kapalin, plynú nebo prachu. Elektrické kontakty nebo mechanický oter mohou zpúsobovat vznik jisker, které mohou zapálit prach nebo vypany.
• Nespoustějte motor v uzavřenych prostorech, kde se mohou hromadit nebezpečné výpary odudu uhelnateho. Startování musi probíhat venku nebo v dobře větraném prostoru. Pamatujte vždy na to, Že vyfukové plyny jsou jegováté.
• Pracujte pouze pri Dennim svetle nebo pri dobrém umelém osvetlení.
  Vzdalte osoby, deti a zvi rata z pracovnio prostoru. Je tbreba, aby byly deti pod dohledemDSPeIe osoby.
• Věnujte mimorádnou pozornost použití stroje na šterkovych prijezdovych cestach, chodnicích a silnicích a jejich prekonávání. Věnujte pozornost skrytým nebezpecim.
• Pri použit stroje blízko silnice dávejte pozor na provoz.

Chování

• Nesmerjte otvor vyhazovaciho kominu proti vetrue nebo na osoby, zvirata, vozidla, oydlia cokoli jineho, co by se pusobenim yvmrstovaného snehu nebo predmetukrytych ve snehu mohlo poskodit. Nedovolte, aby kdokoli stal prd strojem.
• Nikdy nepoužívejte sněhovou frézu v blízkosti ohrad, automobilù, oken, skleněného hrazení apod. bez náležitého nastavení deflektoru vyhazovaciho komínu.
• Nepriblizujte ruce ani nohy k otacejicim se soucástem. Vždy se držte v dostatečné vzdalenosti od otvoru komiu pro vyhazovani sněhu. Udržujte vyhazovaci komin neustále cistý.
• Pokud sněhová fréza narazi na cizi prěděty nebo nezvykle vibruje, vypněte motor, vyjměte klic zapalování, počkejte, až se pohybujićí se āsti zastaví a pečlivě zkontrolujte stroj, abyste zjistili, zda nebyl poskozen. Obvykle jsou vibrate priznakem pritomnosti problemu. Před opětovný použitím stroje opravte pripadné zjištěné skody.
• Predtim, než se vzdálite od stroje, vypněte všechny ovladaci privky a vyjměte klic Zapalování z jeho uloženi ve stroji.
• Pred provádením oprav, cisětěné, kontrol, serízení vypněte motor, vyjměte kliczapalováni a počkejte, AZ se pohybujici se cásti zastávi (pokud není v navodu vyslovné stanoveno jinak). Odpojte kabely elektrického motoru. (Volitelné)
• Nedotykejte se současti motoru, které se během použiti ohrivaji. Hroží riziko popálení!
• Na kluzkych povrsich nepouziveje stroj pri vysoke rychlosti. Venujte pozornost pouziti zpětného chodu. Pred zpětnym chodem i behem nej se ohlédněte za sebe, abyste se ujistili, ze se tam nenacházeji prekážky.
• Pokud stroj prepravujete nebo nepoužíváte, vypněte šnek.
• Pokazde se ujistete, ze se nacházite v dobrém stavu rovnováhy, a pevně uchopte rukojet. Kracejte, ale nebehejtce.

Omezení použití

• Nepoužívejte stroj v pričném směru na svahu. Pohybujte se vždy shora dolu a poté zdola nahoru. Věnujte pozornost změné směru na svahu. Vyhněte se prudkým svahúm.
• Nepoužívejte stroj, když jsou ochranné kryty nedostatečné nebo když bezpečnostní privky nejsou správně umistěné.
• Neprovádejte neoprávněné zásahy do bezpečnostnich prvkú ani je nevyřazujte z cinnosti.
• Nemeǐte serízení motoru ani jej neuvádejte do Činnosti na prīfliš vysokých otáčkách. Když je

motor ponechán v Činnosti na velmi yvsokych otáčkach, zvyšuje se riziko ubliženi na zdraví.

• Nepretekujte stroj jeho cinnosti priliis vysokou rychlosti.
• Nevkladeje ruce do vyhazovaciho otvoru ani do sneku, aniz bye ste nejdrive vypnuli motor a vyjmuli klic zapalovani.

2.4 UDRZBA, SKLADOVÁNÍ A PREPRAVA

Provádení pravidné udrzby a správného skladování zajištuje zachování bezpečnosti stroje.

Vadné nebo opotřebované současti musí byt nahrazeny, a nikdy nesmí byt opravovány. Používejte pouze originální nahradní díly: Použití neoriginalních a/nebo nesprávně namontovaněch nahradních dílu muže zpúsobit nefody nebo ubliženi na zdraví osob a zbavuje Vyrobce jakékoli povinnosti nebo odpovednosti.

Udrzba

• Pokud má byt nadrž vyprázdněna, proved'te tuto operaci venku a se studenym motorem.
• Abyste snizili riziko vzniku pozaru, pravidelné kontrlujte, ze nedochází k uniku oleje a/nebo paliva.

Skladování

• Pri uskladněni stroje v budově, ve které by se vypary paliva mohly dostat do styku s otevřeným ohném, jiskrami nebo zdroji tepla, nenechávejte palivo v nadrži.
• Pred uschovánim sněhove frézy do uzavřeneho prostoru nechte motor vychladnout.
  Kdyz ma byt snehová freza uskladněna delsí odobí, prectete si námod k použiti ohledné duležitych detailú.

Přeprava

• Pokud má byt stroj prepraven na kamionu nebo prívesu, používejte pristupové rampy s vchodnou odolností, širkou a délkou.
• Pri nakladani musi byt stroj vypnuty a musi byt tlaen vhodnym poctem osob.
• Během prépravy zavřete kohoutek paliva (pokud je předVIDAN) a vchodné upevněte stroj k prépravnímu prostředku prostřednictvím lan nebo štěžů.

2.5 OCHRANA ZIVOTNIHO PROSTREDI

Ochrana zivotniho prostre miusi predstavovat vyznamny a prioritni aspekt pouziti stroje ve prospech obcanskeho speluziti a prostredi, v nemz izjeme.

• Vyvarujte se toho, abyste byli rusivym prvkem ve vztahu s vašimi sousedy.

• Dukladne dodržujte mistrí normy pro likvidaci obalú, olejú, paliva, filtrú, opotřebenych současti nebo jakéhokoli privku se silnám dopadem naživotné prostřédi; tyto odpadové materiály nesmi byt odhozeny do bežného odpadu, ale musi byt odděleny a odevzdány do príslušných sberních středisek, ktera zajisti recyklaci materiál.

• Pri vyrazeni stroje z provozu jej nenechávejte volné v prirode, ale obratte se na sbérné stredisko v souladus platnymi mistrimi prdepisy.

3. SEZNÁMENÍ SE STROJEM

3.1 POPIS STROJE A URCENE POUZITI

Tento stroj prëdstavuje sněhovou frézu.

Stroj je vybaven odhazovacim snekem
chräněným krytem, který odvádi snih
do vyhazovaciho komiu. Snekem
pohybuje motor, který pohání stroj.
Rizeni stroje se provádi prostřednictvím
ovladáčú umistěnéch na ovladaci(desce.
Pracovnik je schopné rídit stroj a aktivovat
hlavní ovladace a pritom zústat stale stav na
mistě určeném pro rizeni, tedy za strojem.

3.1.1 Určené použití

Tento stroj byl navrzen a vyroben vyhradnek odhrnovani, vyklizeni a odhazovani snehu z chodniku, zahrad, prechodu a jinych povrchu na urovni terenu. Snehovou frezu je tbrepa pouzivat vyhradne pro odstraovani snehu.

Jakékoli jiné použiti, které se liši od vyše uvedenych použiti, můze byt nebezpečné a můze zpúsobit ublízení na zdraví osob a/ nebo škody na majetku. Do nevhodného použiti patri (například, ale nejen):

• Použití stroje na povrsich nad urovní terénu, jako jsou strechy oydlí, garáze, loubí nebo jiné konstrukce a budovy.
• Uvedeni šneku do Činnosti za pritomnosti jin'ych prvkú, než je snih (napr. zemina, tráva, kamíky apod.).
• Tażení nebo tlacéní nákladú.
• Převažení detí nebo jin'ych spolujezdú.

DULEZITA INF. Nevhodné použiti stroje bude mit za následek propadnutí záruky a odmitnutí jakékoli opovednosti ze strany Vyrobce, pričemž vsechny náklady vyplývajíci

ze skod nebo ublizeni na zdrav samotného uživatele nebo třetich osob ponese uživotel.

3.1.3 Druhy uživatelú

Tento stroj je urcen k pouziti ze strany spotrebitelu, tedy nepfessionalmí obsluhy. Je urcen pro pouziti „domácimi kutily".

Na stroji jsou uvedeny ruzne symboly (obr. 4). Jejich funkci je pripomenout obsluze chovani, ktere je tbreba dorzovat, aby jej pouzivala s potrebnou pozornosti a opatnosti. Vyznam jegnotlivych symbolu:

UPOZORNÉNÍ!

UPOZORNENI! Pred pouzitim stroje si prectete navod.

NEBEZPEC! Udrzujte ruce a nohy v dostatecne vzdalenosti od otacejicich se zaizeni!

NEBEZPECI! Vymrstovani predmetu. Nesmérujte vyhazovaci otvor na kolem stojici osoby nebo zviřata.

NEBEZPECI! Otacejici se freza! Vzdy se zdrzujte v dostatechne vzdalenosti od otvoru pro vyhazovani snehu.

NEBEZPECI! Udrzujte pracovni prostor bez pritomnosti osob, deti a zviirat.

UPOZORNENI! Pred provedenim jakéhokoli ukonu udrzby nebo opravy vyjměte klic zapalováná a prečtěte si prislušnéPokyny.

NEBEZPEC! Platí zákaz
vkladání rukou do vyhazovacího
kanálu se šnekem v pohybu.
Před odstražovámum ucpání
vyhazovaciho komiu
zastavte motor.

NEBEZPEC! Zdrzujte se v dostatecné vzdalenosti od tepl'ych povrchu.

NEBEZPECI! Motory produkuji oxid uhelnaty. NESTARTUJTE stroj v uzavrenem prostoru.

NEBEZPEC! Palivo je hořlavé a vybusné. Pred doplněním paliva vyjměte klic zapalováná a nechte vychladnout motor

NEBEZPECI! Riziko vzniku pozaru nebo vybuchu. Nekurte, nepouzivejte otevreny ohen nebo zdroje vzniceni

NEBEZPECI! Pouzivejte chronièe sluchu.

NEBEZPEC! Pouzivejte ochranné bryle.

DULEZITA INF. Poškozené výstržné štítky nebo výstržné štítky, které již nejsou citelné, je třeba vyměnit. Pozádejte o nové štítky ve vašem autorizovaném servisínstředisku.

3.3 IDENTIFIKAÑNI ŠTÍTEK

Na identifikacinim stitku jsouvedeny tyto udaje (obr. 1):

1. Adresa výrobce
2. Typ stroje
3. Uroven akustického vykonu
4. Oznaceni shody CE
5. Provozní otáčky motoru
6. Vykon motoru
7. Zdvihovy objem motoru
8. Mészic/rok výroby
9. Vyrobni Čísló
10. Kód výrobku

Identifikačni udaje stroje prepište do príslušnych poli na stitku uvedeném na zadné straně obalu.

DULEZITA INF. Pouzivejte identificań názvy uvedené na identificańim stitku vyrobku.

DULEZITA INF. Identificačni názvy používejte pokaždé, když se obratite na autorizovanou dinu.

DULEZITA INF. Priklad prohlasei o shode se nachazi na poslednich stranach navodu.

3.4 HLAVNI SOUÇÁSTI

Stroj je tvoren nizé uvedenymi hlavnimi componenty (obr. 1):

A. Rám
B. Ovladaci deska
C. Motor
D. Nadž na palivo
E. Zástrčka pro elektrické spustěné
F. Držadlo pro ručni spustěné

G. Deflektor
H. Vyhazováči komín
I. Lopatka
J. Ochranny kryt sneku
K. Šnek
L Vyroneváci patky
M. Světla (volitelná)
N. Kola/pasy
O. Nastavec smeku (volitelne prisluesentv)

4. MONTAZ

Z prepravnich a skladovacich duvodu neni stroj kompletné sestaven primo ve vyrobnim zavode. Pro jeho uvedení do provozu je tbreba provest rozbaleni Jednotlivych chastí a jejich montáždle nasledujíchPokynú.

Rozbalenia dokončeni instalace musi byt provedene na pevném a rovném povrchu s dostatečným prostorem pro pohybování stroje a obalù, a to vždy s použitím vchodnych nastrojú. Nepoužívejte stroj dríve, než provedete pokyny odilu "MONTÁŽ".

DULEZITA INF. Stroj je dodáván bez motorového oleje a paliva.

4.1 KOMPONENTY PRO MONTAZ

V obalu se nacházeji také componenty pro montáž (obl. 3), uvedené v následujici tabulce:

ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T
Poz.	Popis	Množství
A	Ovladání prěvodovky	1
B	Fixačné šrouby ovladání prěvodovky	-
C	Rozpěrky se šrouby pro upevněné rukojeti	2
D	Držadla Žadici páky a směrovány deflektoru	2
E	Nálevka	1
F	Bezpečnostné kliček	1
G	Vyhazovaci komín	1
H	Pojistné šrouby a matice	3 + 3

ST 767 H
Poz.	Popis	Množství
A	Ovladání prěvodovky	1
B	Fixačné šrouby ovladání prěvodovky	-
C	Rozpěrky se šrouby pro upevněné rukojeti	2
D	Rukojeř radić páky	1
E	Nálevka	1
F	Bezpečnostné kliček	1
G	Vyhazovací komín	1

H Pojistné šrouby a matice 3 + 3
I Nástavec šneku 1
J Šrouby upevní nástavce šneku 4

4.1.1 Rozbalení

1. Opatrne otev'rete obal a davejte pozor, abyste nepoztraceli soucasti.
2. Prectete si dokumentaci, ktera se nachazí v krabici, včetné tohoto námodu.
3. Vyjměte z krabice vsechny nenamontované současti.
4. Vyjměte sněhovou frézu z krabice.
5. Krabici a obaly zlikvidujte v souladu smistí legislativou.

4.2 MONTÁZ KABELU PRO OVLÁDÁNÍ POSUNU A SNEKU

Rukojet je dodána již namontovaná k ovladaci desce. Šrouby pro montáž rukojeti ke stroji, šrouby pro upevněni ovladání prevodovky, šrouby pro upevněni vyhazovaciho komùnú a držadel radici páky a páky deflektoru jsou dodány v odděleném baleni umistěné m v baleni stroje. Montáž provedte následujicím zpúsobem:

1. Přibližte dvě koncové trubky rukojeti (obr. 6.A) k podložce (obr. 6.B).
2. Vložte Rozperky (obr. 6.C) a vyrovnejte je s otvory, dodržte správný prümér (mení prohlubě směrem ven, větěsí prohlubě směrem dovnitř).
3. Vložte do otvoru šrouby, podložky a matice a utáhněte je.

Zasroubujte každou rukoješ do zavitovych tyci pák (obr. 7). Dotáhněte fixačné matici.

4.4 MONTAZ OVLADANI PREVODOVKY

1. Vložte kloub (obr. 8.A) ovladani prévodovky do otvoru páky (obr. 8.B), abyste ji pripojili k prévodu, a upevněte ji maticí (obr. 8.C).
2. Přibližte horní Čast (obr. 8.D) ovládání prěvodovky k otvoru ve spodní Časti Čradíć páky a upevněte ji vložením Čepu (obr. 8.E) a kolíku (předem namontované na Čradíć páce) (obr. 8.F).

4.5 MONTAZ VYHAZOVACHO KOMINU

1. Umistete vyhazovaci komn (obr. 9.A) na uchyts prirubou (obr. 9.B) a vyrovnejte jej s otvory ve spodni casti komiu.
2. Vložte šrouby s podložkami do otvoru a upevněte je (obr. 9.C).

4.5.1 Připojeni lanka pro nasměrovány vhyazovacího komínu

Lanko pro nasměrováni má za ukol spojit vyhazovaci komín s klikou pro nasměrováni, která se nachází na ovladaci desce, a tak umoznit směrováni komín do požadované pozice.

1. Zasunte lanko (obr. 9.D) a pripevnete kruhovou matici na systému otáčeni komínu.

4.5.2 Montáž lanka nasměrováni vychylovace (ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T)

Lanko pro nasměrováni deflektoru má zaukol spojit vychylovač kominu s ovladacem umistěným na ovladaci desce, a tak umoznit jeho zdviženi / sniženi, aby byl nasměrován do požadované polohy.

1. Zasunte konec lanka pro nasmerovani (obr. 10.C) do Čepu (obr. 10.B).
2. Zasunte do Čepu kolík a zajistěte jej (obr. 10.D).
3. Zasunte serizovací sroub (obr. 10.A) do uloženi (obr. 10.E) a utáhněte matici (obr. 10.A).
4. Provlečte lanko pruchodkou uzáveru oleje a dávejte pritom pozor, abyste se zdržovali v dostatečné vzdálenosti od vyfuku.

4.5.3 Pripevní konektorú nasměrováni vchylovače a vyhazovacího komínu (ST 767 S)

Pripojenim konektoru elektrického Rozvodu nasmérovani vychylovače a vyhazovacího komùn je do systému priváděna energia, Čím je umožnéno natočeni vyhazovacího komùn do požadovaného směru.

Upevněte konektory napajeni palubní desky (obr. 11.A) lanka nasměrováni vchylovace (obr. 11.B) a vyhazovacího komínu (obr. 11.C) k príslušnám prípojkám. Provlečte lanko kabelovou prichytkou (obr. 11.D), ktera se nacházá za motorem.

4.6 MONTAZ NASTAVCE SNKEU (ST 767 H)

Nastavec sneku umoznjue sesbirat vetsimnozstvi snehu do sneku, cimuz umoznjuepopimalizovat a urychlit pracovni cinnost.

1. Umistete nastavec sneku na horni ccast sneku zpusobem znazornenym na obrzku (obl. 12.A).
2. Do otvoru vlozte šrouby a matice a zablokujte je (obr. 12.B).

4.7 VYROVÁVACÍ PATKY

Patky slouží pro seřizení vzdálenosti sneku od zeme tak, aby byl snek ochranen.

Stroj je dodáván se dvěma.typy smykadel:

Kovové: používají se pri páci na tvrdych nebo nepravidelných terényech, které by mohly poškodit smykadla, jak je například asfalt nebo sterkové prijezdové cesty (obr. 13.B).
- Plastové: používaji se pri práci na měkčich terényech, které neposkozuji smykadla, jako jsou zahrady nebo pristupové cesty (obr. 13.C).

Pri jejich montazi:

1. Uvolněte šrouby (obr. 13.A).
   Zdvihne / sniţe patky (obr. 13.B, 13.C).
2. Upevnete srouby.

Zkontrolujte, zda jsou smykadla señzena ve stejné urovni na obou stranach.

5. OVLÁDACÍ PRVKY

5.1 SPÍNACÍ KLIC

Umožnjuje zastaveni a nastartovani motoru. Klic zapalovani se muze nachazet ve dvou polohach (obr. 15.A):

1. Vyjmuty klic - VYP. - motor se zastavá a nebude jej moznéNSTartovat.
2. Zasunuty klic - ZAP. - motor lze nastartovat a uvest do cinnosti.

DULEZITA INF. Motor se nespusti,Pokud nenbezpečnostní klic zcelazasunuty.U některych modelu je také nutné pro umožnéniNSTartovani otočit klicem ve směru hodinovych ručíček.

5.2 KOHOUTEK PALIVA

Otevreni palivového ventilu umoznije dávkovani paliva (obr. 15.B).

1. proti směru hodinovych ručíček - otevřeno.
2. ve směru hodinovych rucicek - zavreno.

5.3 OVLADANI PLYNU

Upravuje počet otáček motoru.

Polohy, které jsou uvedeny na stitku, odpovidaji (obr. 15.C):

1. Plny plyn. Pouzivat vzdy pri spusteni stroje a behem provozu.
2. Minimálni. Používa se během stání,Pokud je motor dostatečné ohrátý.
3. Poloha zastaveni (je-li pritomna). Stroj se ihned zastav.

1. Strechni poloha (je-li pritomna). Posunutim paky plynu smerem k zajici / zeivé je mozné zvysit / snizit rychlost a zvolit tu nejvhodnejsi vzhledem k potrebam (vysoky snih, nesouvisly teren, atd.).

5.4 OVLADANI SYTICE

Používa se pro startováni motoru za studena. Ovladání sytiče má dvě polohy (obr. 15.D):

Sytic je zaazen (pro startupni za studena).

Sytic je vyrazen (bezná cinnost a startován za tepla).

5.5 PUMPICKA

Stisknutim gumového ovladace pumpicky dojde ke vstriknuti paliva do nasávacího sberace, cimz se usnadí startování motoru za studena. (obr. 15.L).

5.6 DRZADLO PRO RUCNI STARTOVÁNÍ

Umožnju ručni spustěné motoru (obr. 15.H).

5.7 OVLADÁNÍ ELEKTRICKÉHO SPUŠTěNÍ

Umožnjue elektrické spustěni motoru (obr. 15.M), když je stoj priopojen k elektrické siti prostřednictvím príslušné trípólové zástrčky, vybavené uzemněním (obr. 15.G).

5.8 OVLADANI POJEZDU

Umožnjupe posun stroje vpred.

1. Snižte ovladani (obr. 14.D), dokud se nedotkne držadla, aby došlo k posunu vpred.
2. Pro zastavení posunu stroje vpred uvolněte ovládání.

5.9 PÁKA RÍZENÍ

Páka rizení slouží k otevřeni systému uzáverky diferencialu kvúli pohodnéjsimu zatačeni stroje.

Pro zatočeni doprava stisknéte páku (obr. 14.H) a současné nasměrujte stroj doprava. Tlak púsobíć na stroj urcí zablokovány pravého kola nebo pásu a umožné zatočeni doprava.

Pro zatočeni doleva stisknéte páku (obr. 14.l) a současné nasměrujte stroj doleva. Tlak púsobí na stroj určí zablokovány levedo kola nebo pásu a umozni zatočeni doleva.

POZNÁMKA Zatočeni bez použiti páky je obtíznějsi.

POZNÁMKA Zatočeni bez použiti páky muže zpúsobit vyvlečeni pásu.

5.10 OVLADANI SNEKU

Aktivujte otceni sneku.

• Za ucelem otaceni sneku presunte ovladaci prvek (obr. 14.C) smerem dolu, až po jeho prilnuti k rukojeti.
• Vestlje je ovladani sneku zapojeno samostatne, po jeho uvolneni se otaceni sneku zastavi a paka se automaticky vrati do pocatecnip polohy.

Když je ovladaci prvek sneku použit spolu s ovladacim prvkem postupu dopredu, po jeho uvolnéni zustane zapnuty. K jeho zrušeni dojde pouze poté, co bude uvolnétnaké ovladaci prvek pojezdu dopredu (obr. 14.D).

5.11 RADICI PAKA

Stroj je vybaven razenim, které je mozné aktivovat pákou (obr. 14.A):

• 6 prévodovych stapnu pro nastavení rychlosti posunu vpred.
• 2 prévodové stipné pro nastavení rychlosti zpětného chodu.

5.12 NATOCENI KOMINU A VYCHYLOVACE (VERZE S RUKOJETI)

Otaceni vyhazovaciho komiu se
nastavuje prostrednictvim kolecka,
ktere umoznjuje nasmerovat odhazovani
snehu do pozadovaného smru.

Pro nastaveni vyhazovacijo kominu otacejte klikou (obr. 14.E) ve/proti smeru hodinovych ručićek.
Pohyb vychylovače do horní a dolní polohy je ovládan príslušnou pákou (obr. 14.B). Pohybujte pákou dopředu / dozadu pro snizeni / zvyšeni deflektoru.
- Páka zcela vpredu = deflektor dole.
- Páka zcela vzadu = deflektor nahore.

5.13 ELEKTRICKÉ NATOÇENI KOMÍNU A VYCHYLOVACE (VERZE S TLACİTKY)

• Stiskněte tlacitko (obr. 14.L) dopředu a dozadu pro natoceni vychylovače (obr. 1.G)
• Stiskněte tlacitko (obr. 14.M) doprava/doleva kvuli natočeni vyhazovaciho komínu (obr. 1.H).

5.14 VYPINAÇE SVETEL A OHREV RUKOJETI (VOLITELNÉ)

Pro zapnuti svetel prepnete vypina do polohy I (obr. 14.F).
Zapnutá světla = prepínač v poloze I.

Pro zapnuti ohrevu rukojet prepneveypinae do polohy I (obr.14.G).
- Ohrev zapnuty = prepinač v poloze l.

5.15 PEDAL ZVEDANI

Pedal (obr. 16.A) pro nastaveni pracovni vysshky sneku:

• Poz.1 -uplené zvednuty. Pouzivase pro presun stroje.

• Poz. 2 - pracovni Činnost. Snek bude presunut do střední polohy. Používa se v bežněch pracovnich podminkách.

• Poz. 3 - prilnuty k terenu. Snek je upně spustěné dolů a prilnutý k terenu. Předníčast pásu zústane zvednuta ze zeme. Používa se ve spezialních podminkách (např. zledovatěly sníh).
  Pri nastavovani vysky sneku postupujte nizepopsanym zpusobem:

• Oběma rukama uchopte vodicí rukojeti.
• Stiskněte pedál a současné zvedněte/ spustte dolů stroj, v závislosti poloze, která má byt nastavena.
• Uvolněni pedálu: stroj se zablokuje ve zvolné poloze.

6. POUZITI STROJE

BezpečnostíPokyny, které je třeba sledovat během použití stroje, jsou popsány v kap. 2. Dusledné doržujte uvedenePokyny, abyste se vyhnuli važnám rizikum a nebezpećím.

6.1 PRIPRAVNE UKONY

Pred použivání stroje zkontrolujte pritomnost paliva a hladunu oleje. Zpúsob a opatrení pri doplnování paliva a dolévání oleje (viz odst. 7.2 a odst. 7.3).

Pred použitim stroje seridte vysku smykadel, aby se stroj prizpúsobil podminkám terenu (viz odst. 4.7).

6.2 BEZPECNOSTNI KONTROLY

PredPokračovánimseujistete,zejste sis osvojilijejchobsh.Navic proved'te následujíci bezpečnostnikontrolya ovebre, zda vysledky odpovidaji udajum uvedenymv tabulkách.

Bezpečnostní kontroly provede prěd kaźdým použitím.

6.2.1 Celkova kontrola

Předmět Vysledek
Zařízení karburátoru a spojení.	Žádný Únik.
Elektrické kabely. Nedotčēná kompletní izolace.Žádné mechanické poškození.
Okruh oleje Žádný Únik.	Žádné poškození.

Zkušební rízení Žádná poru

chová vibrate. Žádný neobvkyly zvuk.

6.2.2 Test fungování pojezdu a šneku

Akce Vysledek
Uved'te stroj do cinnosti (odst. 6.3)	Kola a šnek musi zústat stát.
Test fungoványí pojezdu
Stisknéte ovladání pojezdu (obr. 14.D).	Kola posunou sněžnou frézu vpřed.
Uvolnéte ovladání pojezdu (obr. 14.D).	Kola se zastaví.
Test fungoványí šneku
Stisknéte ovladání šneku (obr. 14.C).	Šnek se začne otáčet.
Uvolnéte ovladání šneku. Šnek se zastaví.
Test fungoványí šneku a kol
Pri stisknutém ovladacím prvku pojezdu dopředu (obr. 14.D), stisknéte ovladací prvek šneku (obr. 14.C).	Kola zajistí pojezd sněhové frézy a otáčeni šneku.
Uvolnéte ovladací prvek šneku (obr. 14.C).	Kola se otáčí a šnek se nadále otáčí.
Uvolnéte ovladací prvek pojezdu dopředu (obr. 14.D).	Kola se zablokuji a šnek se zastaví.

Kdyz se kterykoli z vysledku odlisuje od informaci uvedenych v nasledujicich tabulkach, neni mozné pouzivat stroj! Doručte stroj do servisniho strediska z duvodu provedeni potrebnych kontrol a oprav.

1. Otevretek kohoutek paliva (obr. 15.B).
2. Vlozte bezpečnostní klic a otočte jím ve směru hodinovych ručíček, jak je uvedeno (obr. 15.A).

6.3.1 Startováni za studena

1. Plyn otocte na plny (obr. 15.C).
2. Zapněte sytič (obr. 15.D).
3. Dva az trikrat stisknete ovladani pumpicky (obr. 15.L). Ujistete se, ze pri stisknuti ovladani zakryvate prstem otvor.
4. Spustite elektrickym (odst. 6.3.4) nebo rucnim ovladanim (odst. 6.3.3).
5. Vypněte sytick (obr. 15.D).

DULEZITA INF. Pred prací se strojem počkejte několik minut, aby se olej ohřál.

6.3.2 Startování ohrátého stroje

1. Plyn otocte na plny (obr. 15.C).
2. Zkontrolujte, ze je sytic vypnuty (obr. 15.D).
3. Spustte elektrickym nebo ručním ovladáním (viz dále).

DULEZITA INF. Pri startovani ohratoho stroje netisknete pumpicku.

6.3.3 Ručné spustěné

Pro ručni spustěné motoru lehce zatahněte za rukojet (obr. 15.H) směrem ven, dokud neucitě jistý odpor. V ten okamžik silou zatahněte a pri uvolné rukojet doprovod'te. Operaci opakujte až do spustěné motoru.

POZNÁMKA Nèprovádejte vice než
3/4Pokusy,jinak hrozi preshycení motoru. V"Tabulce identifikace zavad"ověrte
możné pričiny nenastartování stroje.

6.3.4 Elektrické spustěné

Ujistete se, ze je privodni zaizeni vybavene uzemnenim a pojistikou.

1. Zasunte zastrcku privodniho kabelu (obr. 15.G) do privodni zasuvky 230V.
2. Pro spusteni motoru stisknete startovaci tlačitko.
3. Po spustěni motoru odpojte zástrčku z privovní zásuvky.

6.3.5 Pracovničinnost

Pri praci se strojem postupujte nasledujicim zpusobem:

• Prostřednictvím príslušného ovláDACÍHO prVku nasměrujte komín a vychylovač (obr. 1.G).
• Pro zvyšeni vzdálenosti odhazovani sněhu nasmérujte deflektor směrem nahoru.
• Pro snízeni vzdálenosti odhazování sněhu nasměrujte deflektor směrem dolú.
• Nastavte prevodovy stupev v závislosti na trase, na kvalite sněhu.
• Stiskněte ovládání sneku (obr. 14.C) prospustěné otáčeni prendniho sneku.
• Stiskněte ovládání pojezdu (obr. 14.D) pro spustěné pojezdu.

POZNÁMKA Pri používání stroje vždy mějte nastavený plné plyn.

6.3.6 Otácení

Zatočeni probíha na základě modelu sněhové frézy.

ST 526 S, Nasměrovánním stroje do

ST 625, požadovaného směru.

ST665

U modelu's "diff-lock release" je otáčeni usnadnéne (viz tabulka technickych udajú).

ST 665 T. Pro zatočeni doprava nebo doleva

ST 726 T, stiskněte páky rízení doprava nebo

ST 767 H doleva (obr. 14.H, obr. 14.I).

6.3.7 Přežazení

Přeženi probílá na základě modelu sněhové frezy.

ST 526 S, Přežazení se provádi se

ST 625, zastavenym strojem.

ST 665, Pro prerazeni postupujte

ST 665 T, následujícím zpùsobem:

ST 726 T Zastavte stroj uvolněnim ovladaciho privku pojezdu (obr. 14.D) a ovladaciho privku šneku (obr. 14.C).

• Přemistěte radici páku (obr. 14.A) do požadované polohy.
• Pokračujte v práci.

DULEZITA INF. Přezení

pohybujićího se stroje ma za následek poskození prévodoveho systému.

ST 767 H Přezení je třeba provost za pohybu.
Pro přezení postupujte
následujíím způsobem:

• Během bežné pracovní Činnosti prěmístěte radici páku do požadované polohy (obr. 14.A).

DULEZITA INF. Přezení na zastaveném stroji muže byt obtižné.

6.4 ZASTAVENI

Pro zastavení stroje uvolněte ovládání sneku (obr. 14.C) a ovládání pojezdu (obr. 14.D).

Pro vypnuti stroje postupujte jegnim

z následujících zpúsobú:

Vyjměte nebo otočte bezpečnostním kličem (obr. 15.A).
- Posunte plyn (obr. 15.C) do polohy zastaveni.

Pokud není stroj v provozu, musi byt kohoutek paliva vždy zavreny.

Motor by mohl byt ihned po vypnuti horky. Nedotykejte se vyfuku nebo jemu blizkych casti. Hrozi nebezpeci popaleni.

DULEZITA INF. Vestlige se musite vzdalit od stroje, vzdy vyjmete bezpecnostni klic (obr. 15.A).

6.5 RADY PRO POUZITI

• Odstraněni snehu je učinnéjsí, když je snih jestě Čerstvy. Znovu prějéd'te jiz očištěné prostory, aby se odstranily zbytky snehu.
• Dle możnosti vyhazujte snih ve směru větru. Zkontrolujte vzdálenost a směr proudu odhazovaného sněhu.
• Pri silném větru spustte deflektor níze, abyste směrovali odhazovaný snih směrem na terén a snízili tak možnost jeho odfouknuti větrem do nevhodnych prostor.
• Po ukončeni pracovni Činnosti nechte stroj několik minut v Činnosti, aby se zabrnilo tvorbě ledu v odhazovacím ústi.
  Vzdy udrzujte rychlost vchodnou pro snehove podminky, nastavte ji tak, aby byl snih odhazovan nepretrzite.
• Pred zastavenim motoru snižte otáčky.

6.6 POPOUZITI

Proved'te ocisteni (odst. 7.4).
Vickrat pohnete vsemi ovladacimi prvky dopre du a dozadu.
Zkontrolujte, zda je sytic vypnuty.
Zkontrolujte, zda zdne soucasti nejsou uvolnene nebo poskozene. Je-li to nutne, vymente poskozene socastky a utahnete pripadne uvolnene srouby a nty.

Nezakrývejte stroj, dokud je motor a vyfuk jeste teply.

7. UDRZBA

7.1 VŠEOBECNÉ INFORMACE

DULEZITA INF. Bezpečnostní

pokyny, které je tbreba sledovat během

udrzby, jsou popsany v odst. 2.4.

Vsechny kontroly a ukony udrzby musi byt provedeny pri zastavenem stroji a vypnutem motoru. Pred kazdym cisitenim nebo udrzbou stroje vyjmete klic a prectete si prislu'sne pouky.

Pred provadénim udrzby si oblete vchodny ochranny odev a nasad'te si ochranné rukavice a ochranné bryle.

• Interva udrzby a jegnotlive ukony jsou shrnuty v tabulce,Tabulka udzby".Nize uvedená tabulka ma za ukol vám pomoci pri udržovani ucinnosti a bezpečnosti vašeho stroje. Jsou v ni uvedeny zakladni ukony a interval,po kterém ma byt každzy nich proveden. Provedte prislusny ukon podle toho,ktery ze dvou terminu pro provedeni udzby nastane jako první.
• Použití neoriginalnich nahradnich dilu a príslusenstvi by mohlo mit negativni dopady na Činnost a na bezpečnost stroje. Vyrobce odmitá jakoukoli opovednost v pripadě ubliženi na zdraví osob a škod na majetku, zpúsobenych uvedenymi vyrobyk.
• Originalí náhradni díly jsou dodávány dilnami servisni sluzby a autorizovanymi prodejci.

DULEZITA INF. Vsechny ukony udrzby a serizovani, ktere nejsou popsany v toto navodu, musi byt provedeny vasim Prodejcem nebo Specializovanym strediskem.

7.2 PLNENI PALIVA

Pro plnéni paliva:

1. Odsroubujte uzáver nádrze (obr. 15.E) a odložte jej.
2. Vlozte do otvoru trychtyr (obr. 15.l).
3. Proved'te doplneni paliva a poto odlozte trychtyr (obr. 15.l).
4. Po skončeni doplžovani paliva rádné zašroubujte uzáver palivové nádrze (obr. 15.E) a ochěte pripadné uníky.

POZNÁMKA Nenaplñujte

palivovou nadrž až po okraj.

POZNÁMKA Používejte pouze palivo uvedené

v tabulce technickych udaju. Nepouzivejte jine druhy paliva. Je mozné pouzivat ekologická paliva, jak alkylatovy benzin. Slozeni tohoto benzinu ma mensi dopad na cloveka a zivotni prostredi. Nebly hlaseny negativni učinky spojené s jeho pouzitim. Každopadne na trhu existuji druhy alkylatoveho benzinu, o kterych není mozné podat presné informace týkajici se jejich pouziti. Pro ziskány dalsich informaci se doporučuje konzultovat pokyny a udaje dodané vyrobcem alkylatoveho benzinu.

POZNÁMKA Palivo se kazi a nesmi
zustat v nadrži po dobu delsí, než 30 dni.
Před uskladněnim po delsí dobu nalijtte do
nadrže takové množstvi paliva, ktere postaci
k dokoněné posledního provozu (kap. 8).

7.3 KONTROLA / DOPLNÉNI OLEJE MOTORU

Pred kaźdym použitim zkontrolujte hladinu oleje.

POZNÁMKA Stroj je dodávan uživatele bez motorového oleje.

7.3.1 Kontrola / doplneni

Postup:

• Uložte stroj na rovnou plochu kvuli kontrole.
  Ocistete okoli uzavreu (obr. 15.F).

Odsroubujte ji a vytáhněte. Očistěte týču.

Zasunte zcela tycku do jej polohy, aniž bye ste ji sroubovali.
Znovu vysunte tychu. Zkontrolujte hladinu oleje.
- Odsroubujte uzavér plnéni oleje (obr. 15.K).
Doplneni provede, kdyz je hladina nizsnez znacka,L" (obr.17).
Pro správný postup vyměny viz odst. 7.3.2

Pri doplnovani neprelevejte, mohlo by to zpusobit prehrivani motoru. jestlize hladina presahuje uroven „H“, provede odcerpani az do dosazeni spravne hladiny.

POZNÁMKA Ohledné typu oleje, který je třeba použít, viz "Tabulka technickych udajú"

7.3.2 Vymena

Pokud je olej vypoustén bezprostredne po vypnuti motoru, mohl by byt velmi teply. Proto nechte pred vypustenim oleje motor nekolik minut chladnout.

Motorovy olej měnte tak āstvo, jak je uvedenov "Tabulce Údržby". jestlje má motor pracovat ve ztiženych podminkách, měnte olej āstěji. Postupujte následujícím zpúsobem:

1. Umistete stroj na rovny povrch.
2. Umistete sbernou nadobupod vypustni trabici.
3. Odstraţe uzăvěr plnéni (obr. 15.K).
4. Odstrahte uzavér vypusti (obr. 15.J).
5. Vypustte olej do nadoby.
6. Zašroubujte uzáver pro vypoustěné oleje.
7. Očistěte prípadné unikly olej.

8. Naplnte novym olejem. Ohledné množstvi oleje viz "Tabulka technickych udajú".

9. Pri kazdem dopleneni spustte motor a nechte jej pusteny alespn 30 sekund.

10. Zkontrolujte, ze nedochází k uniku oleje.
11. Vypněte motor. Pockejte 30 sekund a znovu zkontrolujte hladinu oleje. Je-li to nutné, viz také "kontrola/doplěni" (odst. 7.3.1).

DULEZITA INF. Olej odevzdejte k likvidaci v souladusmistimi predpisy.

7.4 CISTENI

Jednotliveukonycisteni provadejte pri vypnutem stroji.Pred odstraovanim snehu z odhazovaciho otvoru nejdrive:

Uvolnete ovladani sneku.
Vypnete motor.
Vyjměte kliczapalování.

Po kaźdem použití vždy očistěte stroj. Pri cîstěné postupujte dlne uvedenychPokynu.

• Použijte lopatku (obr. 1.l) pro Čišěnévi hyazovaciho komínu a pro Čišěnéstroje od zbytků sněhu.
• Motor ycistete kartacem a/ nebo stlaenym vzduchem.
• Primo na motor nestrikejte vodu.
• Po vycisteni vodou spustte stroj a sneka, abyste odstranili vodu, ktera by jinak mohla prosaknout do lozisek a zpusobit skody.

DULEZITA INF. Nikdy nepoužívejte vodu pod vysokým tlakem. Mohla by poškodit elektrické součástky.

7.5 ZAPALOVACI SVICKA

Pro ukony na zapalovaci svicce se obratne na Prodezne nebo autorizované servisni stredisko. Pro ukony tykajici se zapalovaci svicky konzultujte tabulku udrzby a tabulku identifikace zavad.

7.6 KARBURÁTOR

Karburátor je prednastaven z vyrobního zámovu. Konzultujte tabulku identifikace zámad, abyste overili, kdy je nutnézasáhnout na karburátoru (kap. 12).

• Udržujte dotaženi matic a šroubú, abyste si mohli být stále jisti bezpečnám fungováním stroje.
• Pravidelné kontrolujte, ze jsou fixacni srouby vyhazovaciho komiu správně utažené.

7.8 HrDEL SNEKU

Pro usnaděni otáčeni sneku se doporučuje pravidelné mazat otvory na hřideli s použitím mazaci stíkačky.

Pro mazání:

• Odstrańte závlacky a szrouby (obr. 18).
• Namazte otvory a nekolikrát otočte snekem na hřidelis cílem umoznit mazacimu tuku proudit uvnitř hřidele.
  Vratte zpét srouby a závlacky (obr. 18).

8. SKLADOVÁNÍ

Kdyz ma byt stroj skladovan podobu delsí než 30 dnu:

1. Vyprázdne tě okruh prífvodu paliva.
   Zavretek kohoutek paliva (obr. 15.B).
2. Spustte motor stroje a nechte ho v chodu, dokud se nezastavi pro nedostatek paliva.
3. Vyměnte olej motoru,Pokud již tato operace nebyla provedena v prúběhu poslednich tři predcházejících měsicú.
4. Dukladne vycistete celou snehovou frzu.
5. Zkontrolujte, zda snehová fréza neutrpěla škody. V pripadě potřeby proved'te potřebné opravy.
6. V pripadé poskození laku proved'te opravu nateru, aby se zabránilo sifeni rzi.
7. Ochrante kovove povrchy vystavené pusobeni rzi.
8. Dle moznosti uskladnete snehovou frézu v uzavreném prostoru.

9. SERVISNI SLUZBA A OPRAVY

Tento námod poskytuje veškeréPokyny, potřebné pro obsluhu stroje a pro správnou základní udžbru, kterou můze provadět uživatel. Vsechny úkony serízováni a udžby, které nejsou popsány v tomto námodu, musí byt provedeny vaším Prodejcem nebo Specializovaným střediskem, které disponuje znalostmi a vybavením, které je nutné pro správné provedeni potřebních prací pri současném zachování púvodní bezpečnostní urovně stroje.

Ukony provadene u neautorizovanych organizaci nebo ukony provadene nekvalifikovanym personalem zpusobi propadutji jakekoli formy zaruky a jakekoli povinnosti nebo odpovednosti Vyrobce.

• Opravya uadrzbu v zaruce mohou provadet vhyradne autorizované servisni dilny.
• Autorizované servisni dinny používají výhradné originální nahradné dily. Originalní nahradné dily a príslušenstvi byly vyvinuty specifický pro dane stroje.
• Neoriginalni nahradni dily a prisluşenstvi nejsou schvaleny a jejich použiti zpúsobí propadnuti záruky.
• Doporučuje se svěřit stroj jederou ročné autorizované servisni dlne za učelem provedeni udžby, servisu a kontroly bezpečnostnich zařizení.

10. ZÁRUÇNÍ PODMÍNKY

Záruka se vztahuje na vsechny vady materiálu a na vyrobní vady. Uživatel bude muset pozorně sledovat vsechny pokyny dodané v prilozné Dokumentaci.

Záruka se nevztahuje na škody zpúsobene:

• Chybejicim seznameni pruvodni dokumentaci.
  Nepozornosti.
• Nevhodným nebo nedovoleným použitím a montáží.
• Použitím neoriginalnich nahradnich dlú.
• Použitím príslušenství, které nebylo dodáno nebo schvaleno vyrobcem.

Záruka se dále nevztahujé na:

• Bežné opotrebení spotřebnich materialù, jako jsou prevodově remy, tycové vrtáky, světlometry, kola, pojistné šrouby a dráty.
• Bežné opotřebeni.
• Motory. Vztahuji se na ne záruky vyrobce motoru v uvedeném rozsahu a za uvedenych podminek.

Kupující je chráněn vlastními národními zákony.
Práva kupujíciho vyplývajíci z vlastnínich národních
zákônejsou nijak omezena touto zárukou.

11. TABULKA UDRZBY

Úkon údržby Interval Odstavec
	Poprvo Póte každých
STROJ
Kontrola všech upevněné	- Před každým použitím 7.7
Bezpečnostní kontroly / Ověřeni funkčnosti ovládacích prvků	- Před každým použitím 6.2
Celkové vyčištěné a kontrola	- Po každém použití 7.4
Čištěné oblasti vyhazovány	- 5 hodin / po každém použití 7.4
Mazání prevedové hřídele	- 25 hodin / po každésezóně ***
Mazání hřídele šneku	- 10 hodin / po každésezóně 7.8
MOTOR
Čištěné zapalovací svíčky	-	25 hodin / po každésezoně	***
Výměna zapalovací svíčky	-	100 hodin / po každésezóně	***
Kontrola/doplnéni hladiny oleje	-	5 hodin / po každém použití	7.3.1
Výměna motorového oleje	5 hodin	50 hodin / po každésezoně	7.3.2

*** Zasahy, které musi provest VAs Prodejce nebo autorizované servisni stredisko

12. IDENTIFIKACE ZAVAD

ZÁVADA PRAVD	ěPODOBNÁ PRÍČINA	ěRŠENÍ
1. Nedochází k uvedeni do Činnosti	Klíč zapalování není vložen.	Vložte klač zapalování
	Chybí palivo	Naplěnte nádrž Čistým palivem.
	Sytič vypnutý	Zapněte sytič.
	Pumpička nestisknutá	Stisknéte pumpičku
	Motor prěsycen	Před spuštěním počkejte několik minut. Netisknéte pumpičku a vypněte sytič.
	Odpojený vodič svíčky	Obraťte se na autorizované servisní středisko.
	Poškozená zapalovací svíčka Obraťte se	na autorizované servisní středisko.
	Staré palivo	Obraťte se na autorizované servisní středisko.
	Voda v palivu	Obraťte se na autorizované servisní středisko.
2. Ztrátá vykonu.	Odhození prělišného množství sněhu	Snižte rychlost
	Uzáver palivové nádrže zakryt ledem nebo sněhem.	Odstraťte led nebo sníh nad a kolem uzáveru nádrže.
	Znečistěné nebo ucpaný výfuk	Obraťte se na autorizované servisní středisko.
3. Motor se otáčí na minimu nebo funguje nepravidelně	Sytič je zapnutý	Vypněte sytič.
	Staré palivo	Obraťte se na autorizované servisní středisko.
	Voda v palivu	Obraťte se na autorizované servisní středisko.
	Je třeba vyměnit karburátor	Obraťte se na autorizované servisní středisko.
4. Nadměrné vibrate	Povolené současti nebo poškozený snek nebo obězné kolo.	Dotáhněte věechny upevnovác privky. Nechte vyměnit poškozené současti v autorizovaném servisní středisku.
	Rukojeť není umístěna správně.	Ujistěte se, ze je rukojejťpípevněna v určēně poloze.

Kdyz problemy pretrvaji po applikaci vyse uvedenych reseni, obratte se na vašeho Projejce.

ZÁVADA PRAVD	ČPODOBNÁ PRÍČINA REŠENÍ
5. Pokles vykonu nebo zpomaleni pri vyhazovány sněhu	Je ucpány vyhazováci komín. Vyčistěte	vyhazováci komín.
	Je zaseknutý šnek. Odstraťe prípadné	úlomky nebo cizi prědměty ze šneku.
6. Pojezd nefunguje	Kabel ovladání spustěné pojezdu není správně serízený.	Obraťte se na autorizované servisné středisko.

Kdyz problemy pretrvaji po applikaci vyse uvedenych reseni, obratte se na vašeho Projejce.

INDHOLDSFORTEGNEALSE

1. GENERELLE OPLYSNINGER 1

2. SIKKERHEDSFORSKRIFTER 2

Osobna zašitna oprema (OZO)

V návode sa nachadzaju niedoležite odsey týkajuce sa bezpečnosti alebo funkčnosti stroja, stupeš doležitosti je označeny symbolismis nasledujucim významom:

POZNÁMKA alebo DÖLEZITÁ INF.

Návod je Rozdelený do kapitol a odsekov.
Názov odseku „2.1 Instruktátz“ je podnáźvom názvu „2. Bezpečnostné pokyny“. Odkazy na názvy a odseky su uvedene prostrechnictvom skratky kap. alebo ods. a prislušného cisla. Priklad: „kap. 2“ alebo „ods. 2.1“.

Pred použitím stroja si pozorne precítajte tento námod.

Spalovací motor: palivo

• Nepoužívajte stroj v priečnom smere na svahu. Pohybjte sa vždy zhora nadol a potom zdola nahor. Venujte pozornost zmene smeru na svahu. Vyhnite sa prudkým svahom.
• Nepoužívajte stroj, ked' su ochranné kryty nekompletné, alebo ked' bezpečnostné privky nie su správné umiestně.
• Nevykonávajte neoprávné zásahy do bezpečnostnych prvkov, ani ich nevyradzujte z Činnosti.

• Nemeinte nastavenie motora, ani ho neuvadzajte do cinnosti na prilis vysokych otackach. Ked' je motor ponechany v cinnosti na velmi vysokych otackach, zvyšuje sa riziko ubliženia na zdravi.

• Nepref'azujte stroj tym, ze ho pouzivate pri priliš vysokej rychlosti.

• Nevkladajte ruky do vyhadzovacieho Žlabu ani do zavitovsky bez toho, aby stenajskóvplimotor a vybrali kl'uc.

2.4 UDRZBA, SKLADOVANIE A PREPRAVA

3.1.3 Druh užívatel'ov

Tento stroj je urceny pre spotrebitel'ov - neprofesionalnych uzivatel'ov. Je urceny pre „domacich majstrov".

DOLEZITA INF. Stoj musi byt použivaný Jedinám Členom obšluhy.

3.2 VYSTRAZNÉ SYMBOL

Na stroji su uvedené rozne symboly (obr. 4). Ich funkciou je pripomenut obsluhe chovanie, ktore je potrebné dodržiavat, aby ho použivala s potrebnou pozornostou a opatrnostou. Vyznam jegnotlivych symbolov:

UPOZORNENIE!

UPOZORNENIE! Pred použitím stroja si precítajte námod.

NEBEZPECENSTVO! Palivo je hor'avé a výbusné. Pred doplením paliva vyberte kl'uc zapal'ovania a nechajte vychladnú't motor

DOLEZITA INF. Použivajte identifikacné názvy uvedené na identifikacnom štiku vyrobku.

DOLEZITA INF. Použivajte identifikacné názyv zakaždým ke'd sa obrátite na autorizovanú dielnu.

1. Priblízte dva koncové rúky rukováte (obr. 6.A) k podložke (obr. 6.B).
2. Vložte distancné cleny (obr. 6.C) a zarovnajte ich k otvorom, dodržte správny priemer (mensí Žliabok smerom von, vácší Žliabok smerom dovnútra).
3. Vložte do otvorov skrutky, podložky a matice a utiahnite ich.

Posunutim paky plynu smerom k zajacovi / korytnacke je mozné zvysit /znizit rychlost a zvolit najvhodnejsiu rychlost vzhladom k pracovnym potrebam (vysoky sneh, nesuvisly teren, atd.).

5.4 OVLADANIE SYTICA

Umozní ručné spustenie motora(obl. 15.H).

5.7 OVLÁDANIE ELEKTRICKÉHO SPUSTENIA

Umožní posun stroja.

1. Zniţe ovladaci prvok (obr. 14.D), pokial sa nedotkne držadla, aby sa pohol vpred.
2. Uvol'nite ovladaci prvok, aby ste zastavili posun stroja.

5.9 PÁKA RIADENIA

Aktivujte otacanie zavitovky.

• Pre otácanie závitovky presuǐne ovláDACÍ prvok (obr. 14.C) smerom nadol, až na rukovat.
• Ak je ovladaci prvok zavitovky zapnuty samostatne, po jeho uvolneni sa otacanie zavitovky zastavia paka sa automaticky vrati do pociatočnej polohy.

Ked' je ovladací prvok závitovky použitý spolu s ovladacím prvkom jazdy dopredu, po jeho

• Pre nastavenie vyhadzovacieho Ž'abu otáčajte kl'ukou(obr. 14.E) v/ proti smere/u hodinovych ručiciek.
  Horná a spodná poloha vychylovača je ovládaná prislušnou pákou (obr. 14.B).
  Pohybjte pákou dopre du/dozadupre zniženi / zvyšeni vychl'ováča.
• Páka uplne vpredu = vychylovač dole.
• Páka uplné vzadu = vychylovač hore.

5.13 ELEKTRICKÉ NASMEROVANIE VYHADZOVACIEHO ZLABU A VYCHYLOVAÇA (VERZIA S TLACIDLAMI)

Umožnjupe nasmerovat vyhadzovania snehu do požadovaného smeru.

• Stlache tlacidlo (obr. 14.L) dopre du a dozadupre nasmerovanie vychyova c (obr. 1.G).
  Stlacte tlacidlo (obr. 14.M) dopray dol'ava kvoli nasmerovaniu vyhadzovacieho Zl'abu (obr. 1.H).

5.14 VYPINACE SVETLOMETOV A OHREV RUKOVATE (VOLITELNé)

Pre zapnutie svetlometov prepnite vypinač do polohy I (obr. 14.F).
Zapnuté svetla = prepinač v polohe I.

Pre zapnutie ohrevu rukovate prepnite vypinač do polohy I (obr. 14.G).
- Zapnuty ohrev = prepínač v polohe I.

5.15 PEDAL ZDVIHANIA

Bezpečnostní kontroly vykonajte pred kázám použitím.

6.2.1 Vseobecná kontrola

6.3.4 Elektrické spustenie

Uistite sa, ci je privodné zariadenie vybavené uzemnenim a poistkou.

1. Zasunte zastrochu privodneho kábla (obr. 15.G) do privodnej zasuvky 230V.
2. Stlache startovacie tlacidlo na spustenie motora.
3. Po spusteni motora odpojte zastrcku z privodnej zasuvky.

6.3.5 Pracovna cinnost

Pri praci so strojom postupujte nasledujucim sposobom:

• Prostrednictvom prislu-sného ovladacieho prvku nasmerujte Ž'lab a vychylovač (obr. 1.G).
• Pre zvyšenie vzdialenosti odhadzovania snehun nasmerujte vychylovač smerom nahor.
• Pre zniženie vzdialenosti odhadzovania snehun nasmerujte vychylovač smerom nadol.
• Nastavte prevodovy stipen v závislosti na trase, množstva snehu.
• Stlache ovladaci prvok zavitovky(obl. 14.C)na aktivovanie otacania zavitovky dopredu.
• Stlache ovladaci prvok posunu(obl. 14.D)na aktivovanie pojazdu.

POZNÁMKA Pri používani stroja vždy majte nastavený plné plyn.

6.3.6 Otácanie

• Premiestnite riadiacu páku (obr. 14.A) do požadovanej polohy.
• Pokračujte v práci.

Viackrát pohnite vsetkymi ovladacimi prvkami dopredu a dozadu.
- Skontrolujte, Či sýtič nie je zapnutý.
- Skontrolujte, cisziadne sučasti nie su uvol'nené alebo poskodené. Ak je to potrebné, vyměnte poskodené sučasti a utiahnite uvol'nené skrutky a capy.

Nezakryvajte stroj, dokial je motor a vyfuk ste teply.

6.4 ZASTAVENIE

Pre zastavenie stroja uvol'nite ovladaci prvok zavitovsky (obr. 14.C) a ovladaci prvok posunu (obr. 14.D).

• Odstránenie snehu je učinnejsie, ked je este Čerstvy. Znovu prejdite uz očistené priestory, aby ste odstránili zvyšky snehu.
  V rámci možností vyhadzujte sneh v smere vetra. Skontrolujte vzdialenost a smer prúdu vyhadzovaného snehu.
  Pri silnom vitre spustte vychylovac nizsie, aby ste smerovali odhadzovanyn sneh a teren a zniizili tak moznost jeho odfuknutia vetrom do nevhodnch priestorov.
• Po ukončeni pracovni Činnosti nechajte stroj niedkol'ko minut v Činnosti, aby sa zabránilo tvorbe l'adu vo vyhadzovacom usti.
  Vždy udržujte rychlost, ktorá je vchodná pre snehové podmienky, nastavte ju tak, aby sneh bol odhadzovaný nepretržite.
  Pred zastavenim motora znižte otáčky.

6.6 POPOUZITI

Vycistite ho (ods. 7.4).

7. UDRZBA

7.1 VŠEOBECNÉ INFORMÁCIE

POZNÁMKA Nenaplñujte palivovú nádrž až po okraj.

Skontrolujte hladinu oleja pred každým použitím.

POZNÁMKA Stoj je dodávaný použivatešovi bez motorového oleja.

POZNÁMKA Odporučaný typ oleja je uvedeny v "Tabul'ke technickych udajov".

7.3.2 Vymena

Po vypusteni oleja bezprostredne po vypnuti motora by olej mahol byt'velmi teply. Preto nechajte pred vypustenim oleja motor na niekol'ko minut vychladnut'.

Vymente motorovy olej v intervaloch uvedenych v "Tabul'ke udrzby". Vymente olej castejsie, ak motor musi pracovat za naročnych podmienok. Postupujte nasledovne:

1. Umiestnite stroj na rovny povrch.
2. Umiestnite zbernú nadobupod vypustaciu rurku.
3. Vyberte uzáver pre plnenie oleja (obr. 15.K).
4. Vyberte uzáver pre vypústanie oleja (obr. 15.J).
5. Vypustite olej do nádoby.
6. Zaskrutkujte uzáver pre vypúst'anie oleja.
7. Očistite pripadne uniknuty olej.
8. Napl'te novy olej. Pokial'ide o mnozstvo oleja, pozrite si „Tabul'ku technickych parametrov".
9. Pri kazdom dopleni, spustite motor a nechajte ho spusteny aspon 30 sekund.
10. Overte, Či nedoslo k uniku oleja.
11. Vypnite motor. Pockajte 30 sekund a skontrolujte opatovne hladinu oleja. Ak je nutné, pozrite tiež "kontrola/ dopljenie" (ods. 7.3.1).

Po každom použití vždy očistite stroj. Pri Čistení postupujte podla nasledovnýchPokynov.

• Používajte lopatku (obr. 1.l) na Čistenie vyhadzovacieho Ž'abu a na Čistenie stroja od zvyškov snehu.
• Motor vycistite kefkou a/alebo stlacenym vzduchom.
• Priamo na motor nestriekajte vodu.
• Po vycisteni vodou spustite stroj a zavitovku, aby sa odstranila voda, inak by mohla vniknut do lozisk a sposobit vznik skod.

Záruka sa vztahuje na vsetky chyby materialu
a na vyrobné chyby. Používatel bude
musie' pozorne sledovat vsetkyPokyny
dodané v prilozenej Dokumentáci.
Záruka sa nevztahuje na skody spósobene:

PROBLEM	PRAVDEPODOBNÁ PRÍČINA	RIEŠENIE
1. Nedochákda k uvedeniu do Činnosti	Klúč zapal'ovania nezasunutý, Zasuţe	kIúč zapal'ovania
	Chýba palivo	Dolejte Čisté palivo do nádrzej.
	Sýtič vypnutý.	Zapnite sýtič.
	Pumpička nestlačená.	Stlačte pumpičku
	Motor prehltený	Pred spustením počkajte pár minút. Nestláčajte pumpičku a vypnite sýtič.
	Odkojený vodič sviečky	Obratte sa na autorizované servisné stredisko.
	Poškodená sviečka	Obratte sa na autorizované servisné stredisko.
	Starý karburátor	Obratte sa na autorizované servisné stredisko.
	Voda v karburátore	Obratte sa na autorizované servisné stredisko.

Ak problemy pretrvavaju aj po vykonani vyssie uvedenych ukonov, obrte sa na vasho Predajcu.

Osebna varnostna oprema (OVO)

FARA! Bär hörsksydd.
