Typ produktu	Snehová fréza (snehový pluh s chodcom)
Značka	STIGA
Model	ST 5262 P
Určené použitie	Odstraňovanie snehu na chodníkoch, záhradách, príjazdových cestách a povrchoch na úrovni terénu
Typ používateľa	Súkromné osoby, amatérske použitie
Pohon	Benzín (palivo)
Štartovanie	Manuálne (štartovacia rukoväť) a elektrické (zásuvka 230 V s uzemnením)
Prevodovka	Prevodovka so 6 stupňami vpred a 2 stupňami vzad
Šnek	Otočný, chránený krytom; možnosť predĺženia (model ST 767 H)
Vyhadzovací žľab	Otočný manuálne (páka) alebo elektricky (tlačidlá) podľa verzie; nastaviteľný deflektor výšky
Riadenie	Páky riadenia s diferenciálnym zámkom
Nastavenie pracovnej výšky	Zdvihový pedál s 3 polohami: preprava, práca, priliehanie k zemi
Vyrovnávacie lišty	Kovové alebo plastové, výškovo nastaviteľné na ochranu šneku
Svetlomety	Voliteľné, ovládanie vypínačom
Vyhrievanie rukovätí	Voliteľné, ovládanie vypínačom
Údržba	Čistenie po každom použití, výmena motorového oleja (každých 50 hodín), kontrola zapaľovacej sviečky, mazanie hriadele šneku
Bezpečnosť	Kľúč zapaľovania, vypnutie motora, ochrana proti odhodeniu, ovládacie prvky uvoľnené na zastavenie pohyblivých častí
Záruka	Vzťahuje sa na chyby materiálu a spracovania; vylučuje bežné opotrebenie, nesprávne používanie a neoriginálne diely
Skladovanie	Vypustite palivo pri skladovaní > 30 dní, vyčistite, chráňte pred hrdzou, uskladnite v uzavretej miestnosti
Náhradné diely	Používajte iba originálne diely; dostupné u autorizovaných predajcov

Často kladené otázky - ST 5262 P STIGA

Ako naštartovať snehovú frézu ST 5262 P za studena?

Otvorte palivový kohútik, vložte kľúč zapaľovania a otočte ho do polohy ON. Dajte plyn na plný výkon, zapnite sýtič, 2-3 krát stlačte plnič. Štartujte manuálne (potiahnutím rukoväte) alebo elektricky (pripojte na 230V a stlačte tlačidlo). Keď motor beží, vypnite sýtič a nechajte niekoľko minút zohriať.

Ako naštartovať za tepla?

Nastavte plyn na plný výkon, skontrolujte, že sýtič je vypnutý a nepoužívajte plnič. Štartujte manuálne alebo elektricky.

Čo robiť, ak motor neštartuje?

Skontrolujte, či je vložený kľúč zapaľovania, či je palivo, či je sýtič zapnutý pri studenom motore a či bol použitý plnič. Ak je motor zatopený, počkajte niekoľko minút a skúste znova bez sýtiča a plniča. Ak problém pretrváva, kontaktujte autorizované servisné stredisko na kontrolu zapaľovacej sviečky alebo karburátora.

Ako nasmerovať vyhadzovací žľab?

Pri verzii s pákou otočte páku v smere hodinových ručičiek (alebo opačne) na nasmerovanie žľabu. Deflektor sa nastavuje pákou: dopredu na zníženie, dozadu na zvýšenie. Pri verzii s tlačidlami použite tlačidlá vpredu/vzadu pre deflektor a vpravo/vľavo pre žľab.

Ako nastaviť výšku šneku?

Použite zdvihový pedál (obr. 16.A): stlačte pedál a zdvihnite/spustite stroj podľa požadovanej polohy. Tri polohy: 1 (preprava, šnek zdvihnutý), 2 (normálna práca), 3 (priliehajúci k zemi pre ľadový sneh). Uvoľnite pedál na zablokovanie.

Aký typ motorového oleja použiť?

Návod odporúča pozrieť Tabuľku technických údajov pre presný typ. Vo všeobecnosti je vhodný 4-taktný olej viskozity SAE 30 alebo 10W-30. Skontrolujte hladinu mierkou a neprekračujte značku H. Pravidelne vymieňajte (každých 50 hodín).

Ako vyčistiť stroj po použití?

Vypnite motor, vyberte kľúč a počkajte na zastavenie pohyblivých častí. Použite priloženú lopatku na čistenie vyhadzovacieho žľabu a odstránenie zvyškov snehu. Vyčistite motor kefou alebo stlačeným vzduchom. Nepoužívajte vysokotlakovú vodu, aby ste nepoškodili elektrické komponenty.

Ako skladovať stroj na konci sezóny?

Pri skladovaní > 30 dní: zatvorte palivový kohútik, nechajte motor bežať až do zastavenia, aby ste vyprázdnili okruh. Vymeňte olej, ak nebol menený 3 mesiace. Dôkladne vyčistite, skontrolujte poškodenia, prípadne opravte lak a uskladnite v uzavretej miestnosti. Chráňte kovové povrchy pred hrdzou.

Čo robiť pri nadmerných vibráciách?

Okamžite zastavte motor, vyberte kľúč a skontrolujte stroj. Vibrácie môžu byť spôsobené uvoľnenými časťami, poškodeným šnekom alebo chybnými kolesami. Utiahnite všetky upevnenia. Ak problém pretrváva, kontaktujte autorizované servisné stredisko na výmenu poškodených dielov.

Kde nájsť náhradné diely?

Používajte výlučne originálne diely STIGA. Sú dostupné u autorizovaných predajcov a servisných stredísk. Použitie neoriginálnych dielov môže ohroziť bezpečnosť a zrušiť záruku.

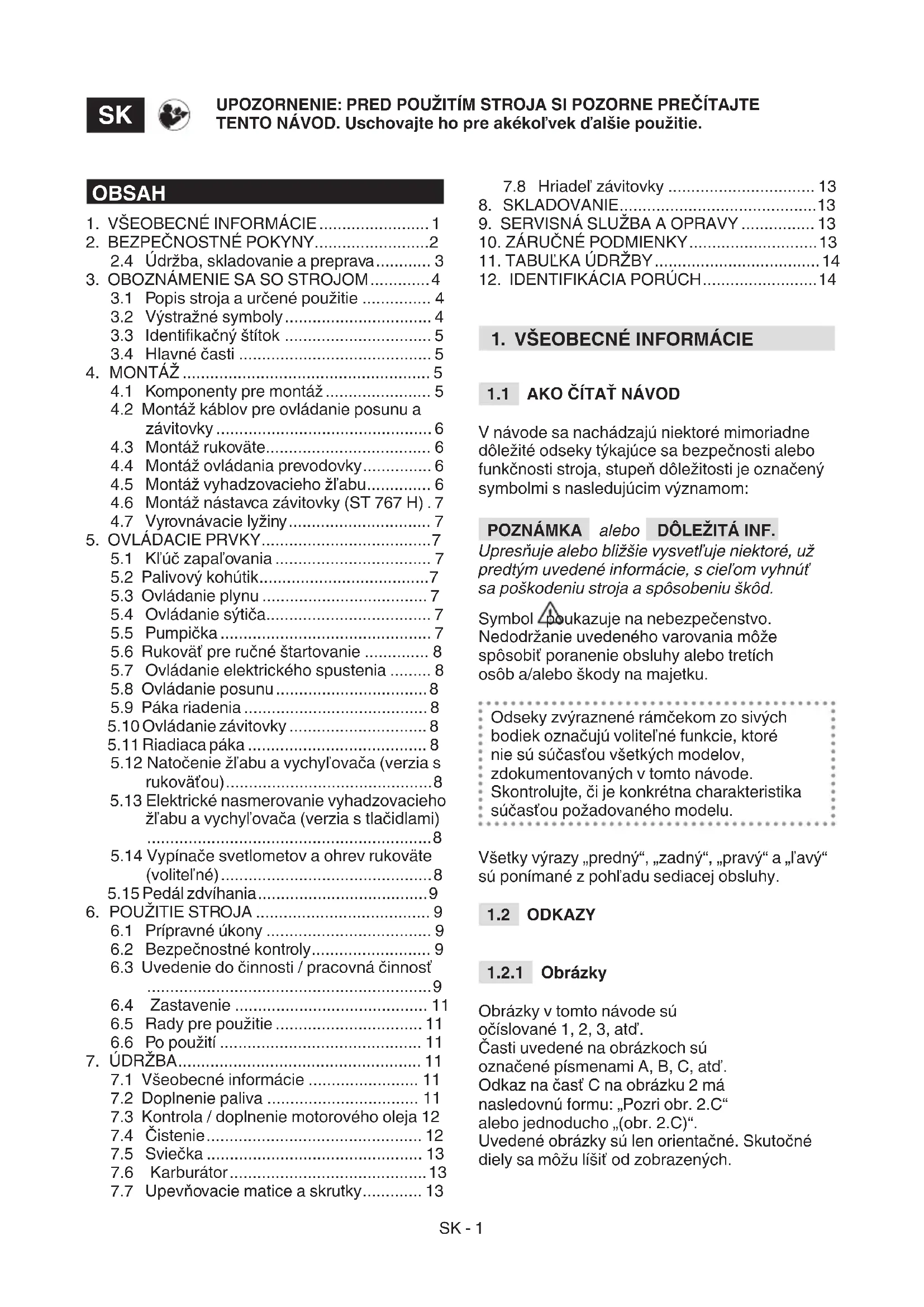

NÁVOD NA OBSLUHU ST 5262 P STIGA

SK Ručne vedená snehová fréza - NAVOD NA POUZITIE UPOZORNENIE: pred použitím stroja si pozorne preciţajte:tento námod.

SL Snežni plug za stojecega delavca - PRIROČNIK ZA UPORABO

POZOR: preden uporabite stroj, pazljivo preberite priročnik z navodili.

SR Cistac snega na guranje - PRIRUCNIK SA UPUTSTVIMA

3.1.2 Nevhodné použití

DULEZITA INF. Stroj musi používat{jedin'člen obsluhy.

3.2 VYSTRAZNÉ SYMBOL

Zahákněte oko kabelu do príslušného oka (obr. 5.A, obr. 5.B).

POZNÁMKA Kabely jsou jiz predem namontovane na ovladaci desce.

4.3 MONTÁZ RUKOJETI

Umoznuje nasmerovat vyhazovani snehu do pozadovaného smeru.

6.3.4 Elektriská iedarbinášana

Pärliecinieties, ka barosanas bloks ir izemets un aprikots ar diferencialo sledzi.

Upresnjue alebo blizsie vysvetl'uje niedtoré, uz predtym uvedené informácie, s cie'om vyhnut sa poškodeniu stroja a spôsobeniu skód.

Symbol poukazuje na nebezpečenstvo. Nedodržanie uvedeného varovania moze spösobit poranenie obsluhy alebo tretich osob a/alebo skody na majetku.

Odsey zvyraznené rámčekom zo sivych bodiek označuju volitelné funkcie, ktoré nie su sucastou vsetkych modelov, zdokumentovaných v totom návode. Skontrlujte, Č je konkrétna charakteristika sucastou požadovaného modelu.

Vsetky vzy, predny", zadny", prvy" a, lavy" su ponimané z pohl'adu sediacej obsluy.

1.2 ODKAZY

1.2.1 Obrázky

Obrázky v toto námode su
očíslované 1, 2, 3, atd'.
Časti uvedené na obrázkoch su
označné pismenami A, B, C, atd'.
Odkaz na Čast C na obrázku 2 má
nasledovnú formu: „Pozri obr. 2.C"
alebo jegnoducho „(obr. 2.C)”.
Uvedené obrázky su len orientačné. Skutočné
diely sa možu lišit od zobrażnych.

1.2.2 Názyv

Oboznámte sa s ovladacími prvkami stroja a so správnym spósobom jeho použitia. Naučte sa rychlo zastavit motor. Nedodrzanie upozorneni a pokynov moze viest'k vzniku požiaru a/alebo važnemu zraneniu. Uschovajte vsetky upozornenia kvóli pripadnému neskorsiemu nahliadnutiu.

• Nikdy nedovol'te, aby stroj používali deti alebo osoby, ktoréNie su dokonale oboznámene sPokynmi na jeho použitie. Miestne zákony možu určit minimálny vek uživotel'a.
• Stroj nesmiete nikdy používať, ak ste unavený, ak sa necitite dobre, alebo v pripade, ak ste uzili lieky, drogy, alkohol alebo iné latky znižujúce reflexy a pozornost.
• Majte na pamäti, ze obsluha alebo uživotel su zodpovedni za nehody a nepredvidané udalosti voči iným osobám a ich majetku. Zhodnotenie möznych rizik pri práci na zvolenom teréne patri do zodpovednosti uživotel'a, ktorý je tiež zodpovedné za prijatie vsetkých dostupné opatrení na zabezpečenie vlastnej bezpečnosti a tiež bezpečnosti iných osöb, zvláš' na svahoch, nerovnom, klzkom a nestabilnom teréne.

2.2 PRIPRAVNE UKONY

Osobné ochranné prostriedky (OOP)

• Nepoužívajte snehovú frézu, ak nemáte vchodný odev.
• Používajte obuv, ktorá sa nekíze na klzkych povrchoh.
  Pri každom použiti, udžržbe alebo oprave snehovej frezy používajte ochranné okuliare alebo ochranny stit. Pri prevádzke motorovych strojov možu byt vymrstné budzie telesá do oči.
• Používajte chronicke sluchu.

Pracovný priestor / Stroj

• Skontrolujte priestor urceny na cistenie a odstrante cudzie telesa. Napr. rohožky, sane, dosky, kable, atd.
  Pred uvedenim motora do chodu skontrolujte, ci vsetky ovladacie prvky, ktore uvedu do chodu pohyblive utrojenstvo, su vypnute.
  Pri cisteni strkovitich alebo skalnatych povrchov nastavte vySKU ochranneho krytu zavitovsky.
  Pred začatím odhadzovania snehupočkajte, kým sa motor a stroj prispósobia vonkajšej teploe.

• Vystraha: palivo je vysoko hor'ave. Manipulujte nim opatrne!
  Palivo vždy skladujte vo vhodnych nádobach.
  Palivo doplujte pomocou lievika vhyradne na otvorenom priestore apoças tejo cinnosti nefajcite.
  Palivo doplnejte pred našartovanim motora. Neotvarajte uzáver palivovej nárdrze ani nedoplnejpe palivo ked je motor našartovany, alebo ked je este teply.
• Ak palivo vytečie, nespúšťajte motor, ale vzdial'te stroj z miesta, kde sa palivo rozlialo a okamžite odstránte vsetky stopy vyteceného paliva zo stroja alebo zeme.
• Zaskrutkujte riadne uzáver palivovej nádrže a nadob s palivom.
• Zamedzte kontakt paliva s oblečenim,Pokial sa tak stane, pred spustenim motora sa prezlete.

2.3 POÇAS POUZITIA

Pracovny priestor

• Nepoužívajte stroj v prostredi s rizikom vybuchu, v prostredi s hor'avymi kvapalinami, plynmi alebo prachom. V elektrických kontaktoch alebo pri mechanickom trení možu vznikaft iskry, ktoré možu zapálit prach alebo vypary.
  Nespustajte motor v uzavretych priestoroch, kde sa mozu hromadit nebezpecné vypary oxidu uholnatheo. Startovanie musi prebiehat na otvorenom a dobre vetranom priestore! Pamatajte vzdy na to, ze vyfukové plyny su jegvaté.
• Pracujte len pri denom svetle alebo pri dobrom umelom osvetleni.
  Zabezpeche,aby sa v pracovnom priestore nenachadzali osoby,deti a zvierata.Je potrebne,aby boli detipod dohl'adom dospelej osoby.
• Venujte mimoriadnu pozornost pri cisteni strkovych prijazdovych ciest, chodnikov a ciest a pri prejazde po nich. Davajte pozor na skryte nebezpečenstva.

Pri použiti stroja blízko pri cesto, davajte pozor na premávku.

Pravidla správania sa

• Nesmerujte otvor vyhadzovacieho Žl'abu proti vetru, alebo smerom na osoby, zvierata, vozidla, oydlia a na akykol'vek iny objekt, ktory by sa posobenim vymrstovaného snehu alebo predmetov v nom mahol poskodit. Nedovol'te nikomu, aby stal pred strojom.
• Nikdy nepoužívajte snehovú frézu v blízkosti ochrám, automobilov, okien, sklenych ochrám, atd'. bez správného nastavenia vychylovača vyhadzovacieho Žl'abu.
• Nepriblizujte ruky ani nohy k otacajucim sa castiam. Vzdy sa zdrzujte v dostatocnej vdialenosti od otvoru zlabu na vyhadzovanie snehu. Vyhadzovaci zlab udriavajte vzdy cisty.
• Ak snehová freza narazi na cudzie predmety alebo vibruje zvlăstne, vypnite motor a vyberte kl'uc, počkajte, kým pohybujúce Časti sa zastavia a prehliadnite pozorne stroj, Či neutrpel škody. Obvykle su vibrácie príznakom nejakého problemu. Pred opatovnám použitím stroja odstránte zistné škody.
  Pred vzdialenim sa od stroja vypnite vsetky ovladacie privky a vyberte kl'uc zapalovania.
  Pred vykonanim opravy, cistenia, prehliadky, kontrl vypnite motor, vyberte kluc a pockajte, kym pohybujuce casti sa zastavia (pokial' nie je v navode vyslovene ustanovené inak). Odpojte kable elektrickeho motora. (Volitel'ne)
• Nedotykajte sa Častí motora, ktoré sa počas použitia ohrievajú. Hroží riziko popálenia!
• Na klzkych povrchoch nepoužívajte stroj pri vysokej rychlosti. Bud'te opatrni pri použiti spätného chodu. Pred spätným chodom i poças neho sa presvedčte, Či v ceste nestoja ziadne prekážky.
• Ked'stroj prepravujete alebo ho nepoužívate, vypnite závitovku.
  Vzdy sa uistite, ze stojite stabilne a pavne uchopte rukovat. Kraçajte, ale nebezte.

Obmedzenia použitia

Vykonávanie pravidnej udrzby a správného skladovania zaistujue zachovanie bezpečnosti stroja.

Chybné alebo opotrebované casti musia byt' nahradene a nikdy nesmú byt' opravované. Používajte len originálne nahradné diely: Použitie neoriginalnych a/alebo nesprávné namontovanych nahradných dielov negativne ovplyvní bezpečnost stroja a moze spósobit nefody alebo ublězenie na zdraví, a zbavuje Vyrobcu akejkol'vek povinnosti alebo zodpovednosti.

Udrzba

• Ak sa ma vyprázdnit nádrž, vykonajte tuto Činnost na otvorenom priestore a so studeným motorom.
• Aby sa znižilo riziko vzniku požiaru, pravidelne kontrolujte, Či nedochádza k uniku oleja a/alebo paliva.

Skladovanie

Pri uskladneni stroja v budove, v ktorej by sa vypary paliva mohl dostat do styku s otvorenym plamenom, iskrami alebo zdrojmi tepla, nenechavajte palivo v nadrzi.
Pred odlozenim snehovej frzy do uzatvoreného priestoru nechajte motor vychladnút.
Ked'ma byt snehováfreza uskladnená dlhsie obdobie, precitajte si námod na použitie ohladom doležitych detailov.

Preprava

• Ak sa má stroj prepravovat' na kamióne alebo prívese, použivajte pristupové rampy s vhodnou odolnostou, širkou alebo dlžkou.
• Naložte stroj pri vypnutom motore tak, aby bol potlačený vhodným počtom osób.
• Pocas prepravy zavrite palivovy kohutik (ak je) a vchodne upevnite stroj k prepravovanemu prostriedku pomocou lan alebo retazi.

2.5 OCHRANA ZIVOTNÉHO PROSTREDA

OchranaŽivotného prostredia musi predstavovat
vyznamný a prioritny aspekt použitia
stroja, v prospech civilného občianskeho
spolunazívania a prostredia, v ktoromŽijeme.
- Dbajte na to, aby ste pri použivani stroja nerusili vašich susedov.

• Dókladne dodržujte miestne normy pre likvidáciu obalov, olejov, paliva, filtrov, opotrebovanych sucasti alebo akychkol'vek látok so silným dopadom naŽivotné prostredie; tieto odpadky nesmú byt' odhodené do bezného odpadu, ale musia byt' separované a odovzdane do prislušných zberních stredisk, ktoré zabezpečia recykláciu materíakov.
  Pri vyrad'ovani stroja z prevadzky ho nenechavajte vol'ne v prirode, ale obratte sa na zberne stredisko v sulade s platnymi miestnymi predpismi.

3. OBOZNÁMENIE SA SO STROJOM

3.1 POPIS STROJA A URCENE POUZITIE

Tento stroj predstavujé snehovú frézu.

Stroj je vybaveny odhadzovacou zavitovkou,
chranychou krytom, ktora odvadza sneh
do vyhadzovacieho ze'abu. Zavitovkou
pohybuje motor, ktory pohana aj stroj.
Riadenia stroja sa uskutočnjupe
pomocou ovladacich prvkov
umiestnenych na ovladacej doske.
Obsluha je schopna riadit stroj a aktivovat hlavné
ovladacie prky, a pritom zostaf stale staţ na
mieste určenom pre riadenie, teda za strojom.

3.1.1 Určené použitie

Tento stroj bol navrhnuty a vyrobeny vyhradne na odhrnanie, odpratavianie a odhadzovanie snehu z chodnikov, zahrad, prechodov a inych povrchov na urovni terenu. Snehovu frezu je potrebne pouzivat vyhradne na odstrañovanie snehu.

3.1.2 Nevhodné použitie

Akékol'vek iné použitie, ako je uvedené vysssie, moze byt nebezpečné a moze spôsobit poranenie osöb a/alebo skody na majetku. Za nevhodné použitie sa považuje (napriklad, ale nielen):

• Použitie stroja na povrchoch nad urovnou terenu, ako su strechy obydli, garáze, predsiene alebo iné konstrukcie a budovy
• Uvedenie závitovky do Činnosti za pritomnosti inych prvkov ako je sneh (napr. zemina, trava, kamienky, atd').
• Tahanie alebo vlečenie nákladov.
• Prevažanie detí alebo inych spolujazdcov.

DOLEZITA INF. Nevhodné použitie stroja bude mat za následok zrušenie záruky a

odmietnutie akejkol'vek zodpovednosti zo strany Vyrobcu, pričom všetky následky za škody alebo za ubliženie na zdraví samotného uživotel'a alebo tretich osob bude znášat' uživotel'.

NEBEZPECENSTVO! Udrzujte ruky a nohy v dostatočnej vzdialenosti od otácajúcich sa Častí!

NEBEZPECENSTVO!

Vymrstovanie predmetov. Nesmerujte vyhadzovaci otvor na osoby alebo zvierata.

NEBEZPECENSTVO! Otacajuce sa obezné koleso. Vzdy sa zdrzujte v dostatochnej vzdialenosti od otvoru pre vyhadzovanie snehu.

NEBEZPECENSTVO!V

pracovnom priestore sa nesmúnachadzat osoby, deti a zvierata.

UPOZORNENIE! Pred akoukol'vek udrzbou alebo opravou vyberte kluc a precitajte si prislu'sné pouny.

NEBEZPECENSTVO! Plati zakaz
vkladania ruk do vyhadzovacieho
kanalu so zavitovkou v
pohybe. Pred odstrańovanim
upchatia vyhadzovacieho
žl'abu zastavte motor.

NEBEZPECENSTVO! Zdrzujte sa v dostatočnej vzdialenosti od teplych povrchov.

NEBEZPECENSTVO! Motory produkuju oxid uholnaty. NESTARTUJTE stroj v uzatvorenom priestore.

NEBEZPECENSTVO! Riziko
vzniku požiaru alebo vybuchu.
Nefajcite, nepoužívajte otvorený
plamen alebo zdroje vznietenia.

NEBEZPECENSTVO! Pouzivajechraniésluchu.

NEBEZPECENSTVO! Pouzivaje ochranné okuliare.

DOLEZITA INF. Poškodené výstrazené stítky alebo výstrazené stítky, ktoré sa stali necitatelnymi, je potrebné vymenit. Poziadajte o nové stítky vo vašom autorizovanom servisnom stredisku.

3.3 IDENTIFIKACNY STITOK

Na identifikacnom stitku su uvedené tieto udaje (obr. 1):

1. Adresa vyrobcu
2. Typ stroja
3. Uroven akustického vykonu
4. Oznacenie zhody CE
5. Prevadzkové otácky motora
6. Vykon motora
7. Zdvihovy objem motora
8. Mesiac/rok vyroby
9. Vyrobné Číslo
10. Kód výrobku

Identifikacné udaje stroja prepiste do prislusnych poli stitku uvedenom na zadnej strane obalu.

DOLEZITA INF. Priklad vyhlasenia o zhode sa nachadza na poslednej strane navodu.

3.4 HLAVNÉ CASTI

Stroj je tvoreny nizsie uvedenymi hlavnymi componentami (obr. 1):

A. Rám
B. Ovladacia doska
C. Motor
D. Palivová nádrž
E. Zastrčka pre elektrické spustenie
F. Držadlo pre ručné spustenie
G. Vychylovač
H. Vyhadzovaci Žl'ab
I. Lopatka
J. Ochranny kryt zavitovky
K. Zavitovka
L Vyrovnávacie lyziny
M. Svetlomety (volitel'ne)
N. Kolesá/pasy
O. Nastavec zavitovsky

4. MONTAZ

Zo skladovacich a prepravnych dovodov nie je stroj uplne zmontovany priamo vo vyrobnom zavode. Pre jeho uvedenie do prevadzky je potrebne rozbalit Jednotlivé ěcasti a namontovat ich podla nasledujucichPokynov.

Stroj musi byt rozbaleny a zmontovany na rovnej a pevnej ploche, s dostatočnýpriestorom pre manipuláciu so strojoma s obalmi a s použitim vchodného náradia. Nepoužívajte stroj skór, nezvykonátePokyny oddielu "MONTÁŽ".

DOLEZITA INF. Stroj je dodávaný bez motorového oleja a paliva.

4.1 KOMPONENTY PRE MONTAZ

V obale sa nachadzaju aj komponenty pre montaz (obr. 3), uvedene v zozyme, v nasledujucej tabul'ke:

ST 526 S, ST 625, ST 665, ST 665 T, ST 726 T
Poz.	Popis	Množstvo
A	Ovládanie prevodovky	1
B	Fixačné skrutky ovládania prevodovky	-
C	Dištančné Členy a skrutky na upevnenie rukovăte	2
D	Držadlá riadiacej páky a smerovania vychylovača	2
E	Lievik	1
F	Bezpečnostný klúčik	1
G	Vyhadzovací Žl'ab	1
H	Poistné skrutky a matice	3 + 3

ST 767 H
Poz.	Popis	Množstvo
A	Ovládanie prevodovky	1

B Fixačné skrutky ovládania prevodovky	-
C Dištančné Členy a skrutky na upevnenie rukovăte	2
D Rukovāť radiacej páky 1
E Lievik 1
F Bezpečnostné kI'ucik 1
G Vyzhadzovaci Ž'lab 1
H Pojistné skrutky a matice 3 + 3
I Nástavec závitovky 1
J Skrutky upevnenia nástavca závitovky	4

4.1.1 Rozbalenie

1. Opatrne otvorte obal a venujte pozornost' zabranychiu straty jegnotlivych casti.
2. Precitajte si dokumentaciu, ktora sa nachadza v skatuli, vratane tohto navodu.
3. Vyberte zo škatule vsetky nenamontované Časti.
4. Vyberte snehov frézu zo škatule.
5. Škatul'u a obaly zlikvidujte v sulade s miestnou legislativou.

4.2 MONTAZ KABLOV PRE OVLADANIE POSUNU A ZAVITOVKY

Zahaknite oko kábla do prislušného oka (obr. 5.A, obr. 5.B).

POZNÁMKA Káble su predmontované na ovladacej doske.

4.3 MONTÁZ RUKOVÄTE

Rukovat je dodávaná už namontovaná na ovladaci dinosku. Skrutky pre montáž rukoväte na stroj, skrutky pre upevnenie ovladania prevodovsky, skrutky pre upevnenie vyhadzovacieho Ž'abu a držadiel riadiacej páky a páky vychylovača su dodávané v oddelenom baleni umiestnenom v baleni stroja. Namontujte nasledovne:

Lanko pre nasmerovanie vychl'ovača má za ulohu spojit vychl'ovač Žl'abu s ovladacim prvkom umiestneným na ovladacej doske, a tak umoznit jeho zdvihnutie/zniženie, aby bol nasmerovaný do požadovanej polohy.

1. Zasunte koniec lanka pre nasmerovanie (obr. 10.C) do capu (obr. 10.B).
2. Zasunte závlačku do Čapu a zablokujte ju (obr. 10.D).
3. Zasunte nastavovaciu skrutku (obr. 10.A) do ulozenia (obr. 10.E) a utiahnite maticu (obr. 10.A).
4. Prevlečte lanko priechodkou uzáveru oleja a dávajte pritom pozor, aby ste boli v dostatočnej vzdialenosti od vyfuku.

4.5.3 Pripevnenie konektorov nasmerovania vychylovača a vyhadzovaciehoŽl'abu (ST 767 S)

Pripojenim konektorov elektrického Rozvodu nasmerovania vychylovača a vyhadzovacieho Ž'abu je do systému privadzana energia,

cim je umoznené natocenie vyhadzovacieho.
zl'abu do pozadovaneho smeru.

Pripojte konektor napajania palubnej dosky (obr. 11.A), konektor kábla pre nasmerovanie vychylovača (obr.11.B) a vyhadzovacieho Žl'abu (obr. 11.C) k prislušnám pripojkám. Prevlečte kabel káblovou prichytkou (obr. 11.D), ktorá sa nachadza za motorom.

4.6 MONTAZ NASTAVCA ZAVITOVKY (ST 767 H)

Nastavec zavitovsky umoznije zozbieratvacsiemnozstvo snehu do zavitovsky a umoznujetak optimalizovat a urchlit pracovnucinnost.

1. Umiestnite nastavec zavitovky na hornu cast zavitovsky, sposobom znazornemn na obrzku (obl. 12.A).
2. Skrutky a matice vlozte do otvorov a zablokujte ich (obr. 12.B).

4.7 VYROVNAVACIE LYZINY

Lyžiny slúžia na nastavenie vzdialenosti závitovky od zeme tak, aby bola závitovka chránena.
Stroj je dodávaný s dvomi typmi lyžín:

Kovove: použivaju sa pri práci na tvrdych alebo nepravidelnych terenoch, ktoré by mohli poskodit lyziny, ako napriklad asfalt alebo štrkové prijazdové cesty (obr. 13.B).
- Plastové: používajú sa pri práci na mäksich terénoch, ktoré neposkodzuju listy, ako záhrady alebo pristupové cesty (obr. 13.C).

Pri ich montázi:

1. Uvol'nite skrutky (obr. 13.A). Zdvihnite / znižte lyžiny (obr. 13.B, 13.C).
2. Utiahnite skrutky.

Skontrolujte, cisu lyziny nastavené v rovnakej urovni na obidvoch stranach.

5. OVLADACIE PRVKY

5.1 KLUC ZAPALOVANIA

Umožnjue zastavenie a nastartovanie motora. Kl'uc zapalovania sa moze nachadzat v dvoch polohach(obr. 15.A):

1. Vybraty kl'uc - VYP. - motor sa zastavá a nebude ho moźne naśtartovat.
2. Zasunuty kluc - ZAP. - motor je mozné nastartovat a uviest do cinnosti.

DOLEZITA INF. Motor sa nenastartuju, ak bezpečnostny kI'uc nebude uplnezasunuty. U niedtorych modelov je taktieznutné pre umoznenie nastartovania otoit'kI'ucom v smere hodinovych ruciciek.

5.2 PALIVOVY KOHUTIK

Otvorenie palivového ventila umozhuje dávkovanie paliva (obr. 15.B).

1. v smere hodinovych ruciciek -otvoreny.
2. proti smeru hodinovych ručiciek - zatvorený.

5.3 OVLADANIE PLYNU

Regulje počet otáčok motora.

Polohy uvedené na štitku zodpovedajú (obr. 15.C):

STOP

1. Plny plyn. Pouzivat vzypri spusteni stroja a pochas jeho prevadzky.

2. Minimálny. Používa sa počas státia, ked' je motor dostatočne zahriaty.

3. Poloha zastavenia (ak je pritomna). Stroj sa okamzite zastavi.

4. Stredna poloha (ak je pritomná).

Používa sa pre šartovanie motora za studena. Ovládanie sýtica má dve polohy (obr. 15.D):

Sytic je zapnuty (prestartovanie za studena)

Sytic je vypnuty (bezná prevadzka aštartovanie za tepla).

5.5 PUMPICKA

Stlačením gumového ovladacieho prvku pumpicky dojde k vstreknutiu paliva do nasavacieho zberača, cím sa ulahci šartovanie motora za studena(obr. 15.L).

5.6 RUKOVÄT PRE RUCNÉ STARTOVANIE

Umožnjuje elektrické spustenie motora (obr. 15.M), ked' je stroj pripojeny do elektrickej siete prostrednictvom prislušnej trojpólovej zástrčky s uzemnenim (obr. 15.G).

5.8 OVLADANIE POSUNU

Páka radenia slúži na otvorenie systému uzávierky diferencialu kvôli pohodnéjsiemu zatačaniu stroja.

Pre zatočenie doprava stlačte páku (obr. 14.H) a sučasne nasmerujte stroj doprava. Tlak posobiaci na stroj urci zablokovanie pravého kolesa alebo pásu, a umožné zatočenie doprava.

Pre zatočenie dol'ava stlačte páku (obr. 14.l) nasmerujte stroj dol'ava. Tlak posobiaci na stroj urci zablokovanie l'avého kolesa alebo pásu, a umožné zatočenie dol'ava.

POZNÁMKA Zatočenie bez použitia páky je náročnejšie.

POZNÁMKA Pri zatočeni bez použitia páky može dojst k vyvlečeniu pásu.

5.10 OVLÁDANIE ZÁVITOVKY

uvol'neni zostane zapnuty. K jeho zru'seniu dojde len potom, ako bude uvol'neny aj ovladaci prvok jazdy dopredu (obr. 14.D).

5.11 RIADIACA PÁKA

Stroj je vybaveny riadenim, ktory mozno ovladat pákou (obr. 14.A):

Otácanie vyhadzovaciho Žl'abu sa nastavujepomocou kl'uky, ktorá umozhuje nasmerovatvyhadzovanie snehu v požadovanom smere.

Pedal (obr. 16.A) pre nastavenie pracovnej vysky zavitovsky:

• Poz. 1 - upne zdvihnuty. Použiva sa na presun stroja.
• Poz.2 - pracovna cinnost. Zavitovka bude presunutá do strednej polohy. Použiva sa v bežných pracovnych podmienkach.
• Poz. 3 - pril'nuty k terenu. Zavitovka je uplné spustena nadol a dotyka sa terenu. Predna cast' pasov zostane zdvihnute zo zeme. Pouziva sa v spezialnych podmienkach (napr. zladovateny sneh).

Pri nastavovani vy'sky zavitovsky postupujte nizsie popisanym sposobom:

• Obidvomi rukami uchopte vodiace rukovate.
• Stlache pedal a sucasne zdvihnite/spustte nadol stroj, v závislosti na nastavovanej polohe.
  Uvol'nenie pedalu:strojsa zablokuje vo zvolenej polohe.

6. POUZITIE STROJA

Bezpečnostné poukny, ktoré je potrebné dodržiavat pri použití stroja, su popísané v kap. 2. Dosledne dodržujte uvedené poukny, aby ste sa vyhli važnym rizikám a nebezpečenstvu.

6.1 PRIPRAVNE UKONY

Pred použitím stroja skontrolujte pritomnost paliva a hladinu oleja. Spôsob doplǎnovania a opatrenia pri doplǎnovani paliva a dolievania (pozri ods. 7.2 a ods. 7.3).

Pred použitim stroja nastavte vyskuyzín kvoli prisposobeni stroja podmienkam terénu (vid'ods. 4.7).

6.2 BEZPEÇNOSTné KONTROLY

PredPokračovaním sa uistite,ci ste osvojili obsah.Taktiež vykonajte nasledujúce bezpečnostné kontroly a overte,ci vysledky zodpovedajú udajom uvedeným v tabul'kách.

Predmet Vysledok
Zariadenie karburátora a pripojenia.	Žiadny Únik.
Elektrické káble. Nedotknutá	kompletná izolácia. Žiadne mechanické poškodenie.
Okruh oleja. Žiadny Únik.	Žiadne poškodenie.
Skúšobné riadenie. Žiadna	poruchová vibrácia. Žiadny neobvyklý zvuk.

6.2.2 Test fungovania pojazdu a zavitovsky

Činnost Vysledok
Našartujte stroj (ods. 6.3)	Kolesá a závitovka musia zostafnéhybné.
Test fungovania pojazdu
Stlačte ovladaci prvok posunu (obr. 14.D).	Kolesá posunú snehovú frézu vpred.
Uvo'lnite ovladaci prvok posunu (obr. 14.D).	Kolesá sa zastavia.
Test fungovania závitovky
Stlačte ovladaci prvok závitovky (obr. 14.C)	Závitovka sa začne otáčaţ.
Uvo'lnite ovladaci prvok závitovky .	Závitovka sa zastaví
Test fungovania závitovky a kolies
Pri stlačenom ovladacom prvku jazdy dopredu (obr. 14.D), stlačte ovladaci prvok závitovky (obr. 14.C).	Kolesá zaistia postup snehovej frézy doprodu a otáčanie závitovky.
Uvo'lnite ovladaci prvok závitovky (obr. 14.C).	Kolesá sa otáčajú a závitovkaPokračuje v otáčaní.
Uvo'lnite ovladaci prvok jazdy dopredu (obr. 14.D).	Kolesá sa zablokujú a závitovka sa zastaví.

Ak sa ktorykol'vek z vysledkov odlišije od informáci uvedenych v nasledujúcich tabul'kach, nie je mozné používat stroj! Doručte stroj do servisného strediska z dovodu vykonania potrebních kontrl a oprav.

1. Otvorte palivovy kohutik (obr. 15.B).
2. Zasunte bezpečnostné klúč a otočte ho v smere hodinovych rucičiek, ako je uvedene (obr. 15.A).

6.3.1 Studeny'start

1. Plyn otocte na plny (obr. 15.C).
2. Zapnite sytic (obr. 15.D).
3. Stlache ovladaci prvok pumpicky (obr. 15.L) dva alebo trikrat. Uistite sa, ze pri stlacheni ovladacieho prvku zakryvate prstom otvor.
4. Spustite pomocou elektrického (ods. 6.3.4) alebo ručného ovládania (ods. 6.3.3).
5. Vypnite sytic (obr. 15.D).

DOLEZITA INF. Pred pracou so strojom počkajte niedkolko minut, aby sa olej ohrial.

6.3.2 Teplýstart

1. Plyn otocte na plny (obr. 15.C).
2. Overte, Či syntic je vypnuty (obr. 15.D).
3. Spustite pomocou elektrického alebo ručného ovládania (pozri d'alej).

DOLEZITA INF. Pri teplo
starte nestlacajte pumpicku.

6.3.3 Rucné spustenie

Pre ručné spustenie motora l’ahko zatiahnite za rukováť (obr. 15.H)smerom von,Pokial neucitite určity odpor.V tomto okamihu silou zatiahnite a pri uvol'neni rukováť dopreváźajte. Ükon opakujte,ž kým motor nenašartujete.

Zatočenie prebieha na základe modelu snehovej frézy.

ST 526 S, Nasmerovanim stroja do ST 625, požadovaného smeru. ST 665

U modelov s "diff-lock release" je otáčanie ul'ahčené (pozri tabul'ku technických udajov).

ST 665 T, Pre zatočenie doprava alebo dol'ava
ST 726 T, stlačte páku zatačania doprava
ST 767 H alebo dol'ava (obr. 14.H, obr. 14.I).

6.3.7 Preradenie

Preradenie sa vykonáva roznym sposobom na záklande modelu snehovej frézy

ST 526 S, Preradenie sa vykoná pri

ST 625, zastavenomstroji.

ST 665, Pre preradenie postupujte ST 665 T, nasledujucim sposobom:

ST 726 T Zastavte stroj uvol'nenim ovladacieho prvu jazdy (obr. 14.D) a ovladacieho prvu zavitovsky (obr. 14.C).

DOLEZITA INF. Preradenie pohybujuceho stroja ma za nasledok postkodenie prevodoveho systemu.

ST 767 H Preradenie sa vykonáva

so strojom v pohybe.

Pre preradenie postupujte

nasledujucim sposobom:

• Pocas bežnej pracovnej Činnosti premiestnite radiacu páku do požadovanej polohy (obr. 14.A).

DOLEZITA INF. Preradenie na zastavenom stroji moze byt narochné.

Pre vypnutie strojaPokračujte{jedným

z nasledovnych sposobov:

Vyberte alebo otocte bezpecnostnym klucom (obr. 15.A).
- Posunte plyn (obr. 15.C) do polohy zastavenia.

Palivový kohútk musí byt' vždy zatvorený, kad' stroj nie je v prevádzke.

Ihned'po vypnuti motor moze byt horuci. Nedotykajte sa vyfuku alebo okolitych casti. Hrozinebepezene stvo popalenia.

DOLEZITA INF. Vyberte vždy bezpečnostné kluc (obr. 15.A), ak sa musite vzdialit od stroja.

6.5 RADY PRE POUZITIE

DOLEZITA INF. Bezpečnostné poukyny, ktoré je potrebné dodržiavat poças udržby, su popisané v ods. 2.4.

Vsetky kontroly a ukony udrzby musia byt vykonane pri zastavenom stroji a vypnutom motore. Pred každym cistenim alebo udrzbou stroja vyberte kl'uc a precitajte si prislušné pouky.

Pred vykonanim udrzby si oblechte vchodny ochranny odev a nasad'te si ochranné rukavice a ochranné okuliare.

• Intervaly udržby a Jednotlivé ukony su zhrnute v tabul'ke „Tabul'ka udržby". Informácie v tabul'ke majú pomóct zachovat učinnost' a bezpečnostnu uroven vasho stroja. Su v nej zhrnute základné ukony s uvedením intervalu, s ktorým má byt kázdy z nich vykonany. Vykonajte prislušné ukon podl'a toho, ktorý z dvoch terminov ne vykonanie udržby nastane akoprvy.
• Použitie neoriginalnych nahradnych dielov a prisluşenstva by mohlo mat negativne dopady na Činnost' a na bezpečnost stroja. Vyrobca odmieta akúkol'vek zodpovednost v pripadu ubliženia na zdraví osob a škôd na majetku, spósobenych uvedenymi vyrobkami.
• Originalne nahradné diely su dodávané dielñami servisnej sluzby a autorizovanými predajcami.

DOLEZITA INF. Vsetky ukony udrzby a nastavovania, ktoré ie su popisané v toto nadvode, musia byt vykonane vasim Predajcom alebo Specializovanym strediskom.

7.2 DOPLNENIE PALIVA

Na doplenenie paliva:

1. Odskrutkujte uzáver palivovej nádrže (obr. 15.E) a odložte ho.

2. Vložte lievik (obr. 15.l).

3. Doplnte palivo a vyberte lievik (obr. 15.l).
4. Po dopleni paliva riadne zaskrutkujte uzaver palivovej nadrze (obr. 15.E) a očistite pripadné Rozliate palivo.

POZNÁMKA Používajte len palivo uvedené v tabl'ke technickych udajov. Nepoužívajte iné typy paliva. Možno použit' ekologické palivá ako alkylátový benzín. Zloženie tohto benzínu ma mensí dopad na chloveka aŽivotné prostredie. Neboli hlasene negativne učinky spojené s jeho použitim. Napriek tomu na trhu existuju typy alkylátového benzínu, pre ktoré nie je možné uviest' presné informácie ohl'adom ich použitia. Pre ziskanie d'alsich informáci sa odporúca prečitat' si tokyny a udaje poskytnuté vyrobcom alkylátového benzínu.

POZNÁMKA Palivo sa kazi a nesmie dostat v nadrži po dobu dlhšiu ako 30 dni. Pred dlhodobým uskladnením doplnte také množstvo paliva do nadrže, ktoré bude dostatočné na dokoněenie posledného použitia (kap. 8).

7.3 KONTROLA / DOPLNENIE MOTOROVÉHO OLEJA

Jednotlivéukonyčistenia vykonávajte pri vypnutomstroji.Pred odstrańovanim snehu z vyhadzovacieho otvoru najskor:

Uvolneryovladaci prvok zavitovsky.
Vypnite motor.
Vybraty kI'uc zapal'ovania.

DOLEZITA INF. Nepoužívajte nikdy vysokotlakovú vodu. Mõze poskodit elektrické suciastky.

7.5 SVIECKA

Pre ukony na sviecke obratte sa na Predajcu alebo Autorizované servisné stredisko. Pre ukony tykajuce sa sviecky pozrite si tabul'ku udrzby a tabul'ku identifikacia poruch.

7.6 KARBURÁTOR

Karburátor je prednastavený z vyrobného zámody. Pozrite si tabul'ku identifikácie poruch, aby ste overili, kedy je potrebné zásah na karburatóre (kap. 12).

7.7 UPEVNOVACIE MATICE A SKRUTKY

• Zachovajte stav skrutiek a matić dotiahnuty, aby ste mohli byt stale isti bezpečnou cinnostou stroja.
• Pravidelne kontrolujte, Či fixačné matice vyhadzovacieho Ž'abu su správne utiahnute.

7.8 HRIADEL ZAVITOVKY

Pre ul'ahcenie otacania zavitovsky sa odporuca pravidne mazat otvory na hriadelis pouzitim mazacej strikacky. Pre namazanie:

• Odstrante závlacky a skrutky (obr. 18).
• Namažte otvory a niekol'kokrát otočte zavitovkou na hriadeli, aby sa mazaci tuk po hriadeli roztiekol.
  -Vratae spa skrutka zavlacky (obr. 18).

8. SKLADOVANIE

Ked'ma byt stroj skladovany podobu dlhsiu ak0 30 dni:

1. Vyprázdnite okruh privodu paliva.

Zatvorte palivovy kohutik (obr. 15.B).

• Spustite motor stroja a nechajte ho v chode, kym sa nezastav pre nedostatok paliva.

• Vymente olej motora, ak uz nebola vymena vykonaná v priebehu poslednych troch predchadzajucich mesiacov.

• Dokladne vycistite celu snehov frzu.
• Skontrlujte, ci nie snehová freza poskodená. V pripadé potreby vykonajte potrebné opravy.

• V pripe de poskodenia laku vykonajte opravunateru, aby sa zabranoil sireniu hrdze.

• Ochrante kovove povrchy vystavené korózii.

• Podla moznosti uskladnite snehovu frézu v uzativorenom priestore.

9. SERVISNÁ SLUŽBA A OPRAVY

Tento námov poskytuje vsetky pokyny, potrebné pre obsluhu stroja a pre správnu základné udrzbu, ktorú moze vykonávat užívatel'. Vsetky ukony udzbya nastavovania, ktoré nie su popisané v totom námode, musia byt vykonávané vašim Predajcom alebo Specializovanym strediskom, ktoré disponuje potrebnymi znalostami a vybavením, potrebným na správné vykonanie uvedenych ukonov, pri dodržani povodnej bezpečnostnej urovne stroja. Ükony vykonávané v neautorizovaných dielnach alebo ukony vykonávané nekvalifikovaným personálom budú mat za nasledok ukončenie platnosti Záruky a zruşenie alejkol'vek povinnosti alebo zodpovednosti Vyrobcu.

• Opravya uadrzbu v zaruke mozu vykonavat len autorizvané servisné dielne.
  Autorizovane servisné dielne používajú výhradne originálne nahradné diely. Originalne nahradné diely a prislušenstvo boli vyvinuté špecificky pre dané stroje.
  Neoriginalne nahradné diely a prisluşenstvo nie su schvalene a ich použitie spösobi prepadnutie záruky.
• Odporuca sa zverit stroj raz roche autorizovanej servisnej dielni kvoli vykonaniu udrzby, servisu a kontroly bezpecnostnych zariadeni.

10. ZÁRUÇNÉ PODMIENKY

• Chybajucim zoznáménim so sprievodnou dokumentáciou.
  Nepozornostou.
• Nevhodným alebo nedovoleným použití m a montážou.
• Použitím neoriginalnych nahradnych dielov.
• Použitím prisluşenstva, ktoré nebolododané alebo schvaléné vyrobcom.

Tato záruka sa nevztahujenea:

• Bežné opotrebovanie spotrebnych materialovako su prevalové remene, tycove vrtáky,svetlomety, kolesá, pointné skrutky a droty.

• Bezné opotrebovanie.

• Motory. Vztahuje sa na ne záruka vyrobcu motora v uvedenom rozsahu a za uvedenych podmienok.

Kupujuci je chräneny vlastnymi národnymi zákomoni. Práva kupujuceho vyplývajuce z vlastnych národnych zákonov nie su nijak obmedzené touto zárukou.

1. TABULKA UDRZBY

Śrobie uzyteczne konjunktury odsek
	Śrobie uzyteczne konjunktury odsek
	Pryväkrát Následné každych
STROJ
Kontrola větekých upevneni	- Pred každým použitím 7.7
Bezpečnostné kontrology / Overenie funkčnosti ovládacích prvkov	- Pred každým použitím 6.2
Celkové vyčistenie a kontrola	- Po každom použití 7.4
Čistenie vyhadzovaceho priestoru	- 5 hodín / po každom použití 7.4
Mazanie prevedového hriadel'ä	- 25 hodín / po každom použití ***
Mazanie hriadel'ä závitovky	- 10 hodín / po každom použití 7.8
MOTOR
Čistenie sviečky - 25 hodín / po každom použití ***
Výmena sviečky	-	100 hodín / po každom použití	***
Kontrola/dopljenie hladiny motorového oleja	-	5 hodín / po každom použití	7.3.1
Výmena motorového oleja	5 hodín	50 hodín / po každom použití	7.3.2

*** Ukony, ktoré musia byt vykonané vaśim Predajcom alebo Autorizovaným servisným strediskom.

1. IDENTIFIKÁCIA PORÜCH

PROBLEM PRAVDEPODOBNÁ PRÍČINA RIEŠENIE
2. Strata vykonu	Ochodzovanie prilišného množstva snehu	Znižte rychlost'
	Uzáver palivovej nádrže zakrytý l'adom alebo snehom.	Odstránty l'ad alebo sneh nad a okolo uzáveru nádrže.
	Znečistený alebo upchatý vyfuk Obráťte	sa na autorizované servisné stredisko.
3. Motor sa otáča na minime alebo funguje nepravidelne.	Sýtič je zapnutý Vypnite sýtič.
	Starý karburátor Obráťte sa na autorizovanié servisné stredisko.
	Voda v karburátore Obráťte sa na autorizované servisné stredisko.
	Treba vymenit' karburátor Obráťte sa na autorizované servisné stredisko.
4. Nadterné vibrácie	Povolené Časti, poškodená závitovka alebo obežné koleso.	Dotiahnite vsetky upevnovacie privky. Nechajte vymenit poškodené Časti v autorizovanom servisnom stredisko.
	Rukovat' nie je umiestnená správné. Uistite sa,Že je rukovat' pripevná v určenej polohe.
5. Pokles vykonu alebo spomalenie pri vyhadzovaní snehu	Je upchatý vyhadzovaci Ž'lab Vyčistite vyhadzovaci Ž'lab.
	Je zaseknutá závitovka. Odstránty pripadné ulomky alebo budzie predmety zo závitovky.
6. Nefunkčný povazd	Kábel ovládania spustenia povazdu nie je riadne nastavený.	Obráťte sa na autorizované servisné stredisko.

Ak problemy pretrvavaju aj po vykonani vyssie uvedenych ukonov, obrte sa na vasho Predajcu.

KAZALO

1. SPLOŠNE INFORMACIJE 1
2. VARNOSTNE NORME 2
   2.4 Vzdhrzevanje, shranjevanje in transport.. 3
3. POZNAVANJE STROJA 4
   3.1 Opis stroja in njegova predvidena uporaba. 4
   3.2 Varnostni opozorilni znaki.. 4
   3.3 Identifikacijska etiketa 5
   3.4 Glavni sestavni deli 5
4. MONTAZA 5
   4.1 Komponente za montažo 5
   4.2 Montaža kablov za upravljanje vožnje in snežnega vijaka 6
   4.3 Montaza drzaja 6
   4.4 Montaza komande prestav 6
   4.5 Montaza zleba za izmet.. 6
   4.6 Montaža podaljska nad sneznim vijakom (ST 767 H) 6
   4.7 Drsniki za niveliranje 7
5. KOMANDE ZA UPRAVLJANJE 7
   5.1 Kliguc za zagon 7
   5.2 Ventil za gorivo 7
   5.3 Komanda pospeševalnika 7
   5.4 Komanda coka 7
   5.5 Crpalka za gorivo 7
   5.6 Roacj za rochni zagon.. 7
   5.7 Komanda za elektricni zagon 7
   5.8 Komanda za voznjo 7
   5.9 Krmilni vzvod 8
   5.10 Komanda sneznega vijaka 8
   5.11 Prestavna ročica 8
   5.12 Usmerjanje zleba za izmet in deflektorja (različica z ročico) 8
   5.13 Elektrico usmerjanje zleba in deflektorja (različica s tipkami) 8
   5.14 Stikala za luči in ogrevanje ročaja (opcijska) 8
   5.15 Stopalka za dviganje 8
6. UPORABA STROJA 9
   6.1 Začetna opravila 9
   6.2 Varnostni pregliedi 9
   6.3 Zagon / delo 9
   6.4 Zaustavitev. 11
   6.5 Nasvetiglede uporabe 11
   6.6 Po uporabi 11
   7.VZDRZEVENJE. 11
   7.1 Splošne informacije 11
   7.2 Tocenje goriva 11
   7.3 Pregled / dodajanje motornega olja....12
   7.4 Cischenje 12
   7.5 Svecka 12
   7.6 Uplinjač 12
   7.7 Pritrdilne matice in vijaki 13

7.8 Gred sneznega vijaka 13
8. SHRANJEVANJE 13
9.SERVIS IN POPRAVILA 13
10.OBSEG GARANCije 13
11. TABELA VZDRZEVANJA 14
12.PREPOZNAVANE MOTENJ 14

1. SPLOŠNE INFORMACIJE

1.1 KAKO BEREMO PRIROČNIK
