NAUDOJIMO INSTRUKCIJA GKS 36 VLI Professional BOSCH

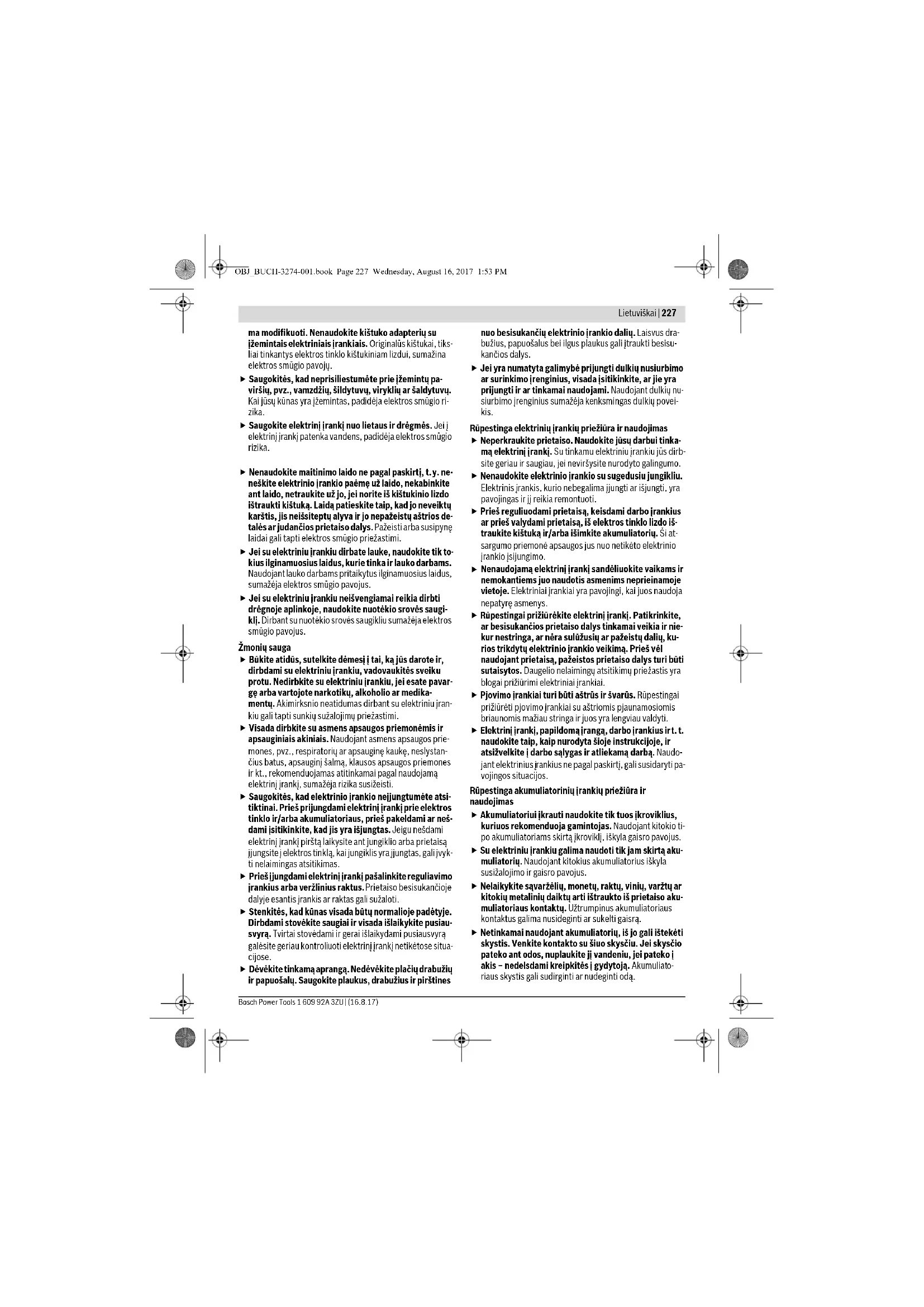

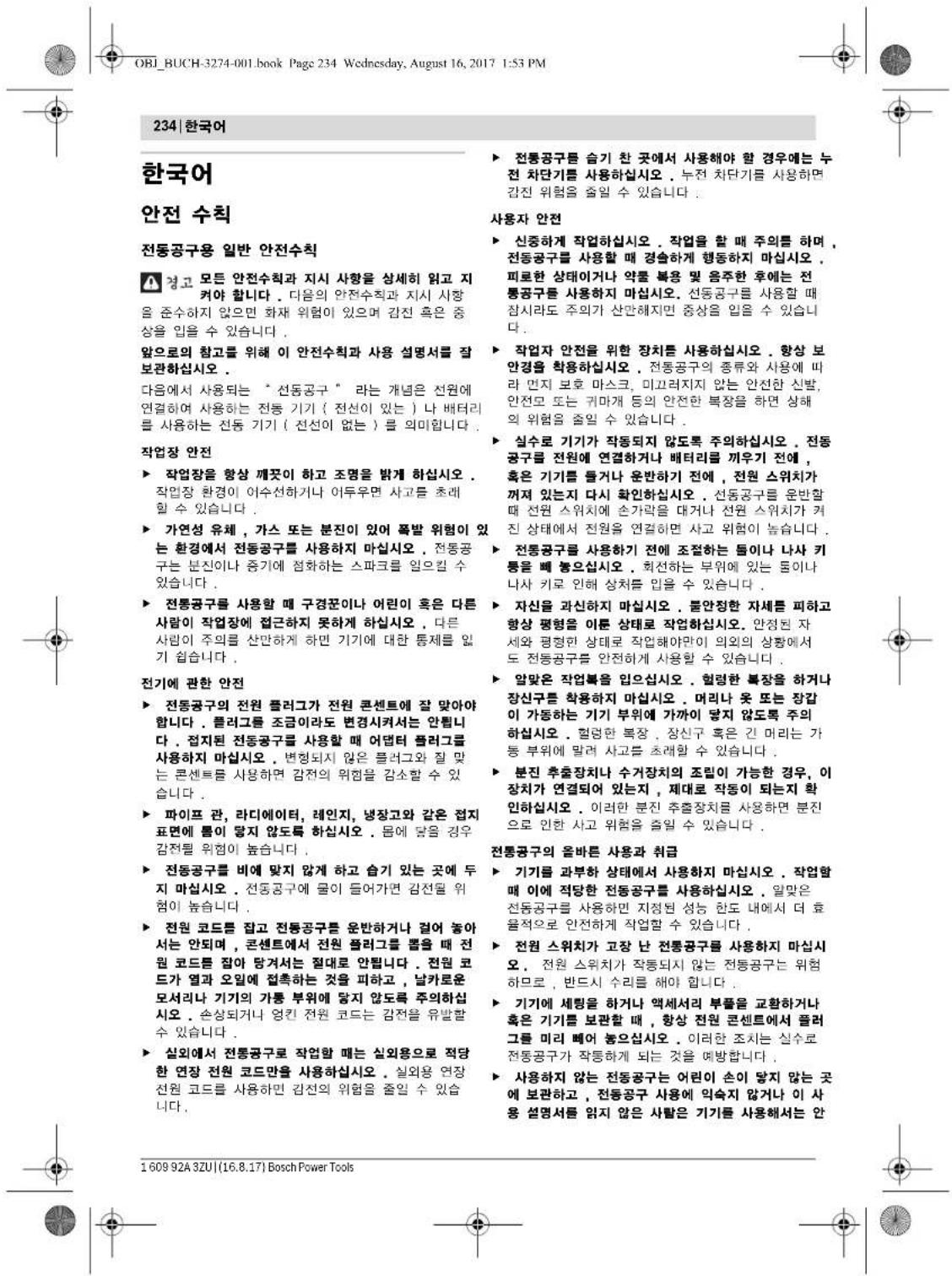

Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys. Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir nie- kur nestringa, ar nėra sulūžusių ar pažeistų dalių, ku- rios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai. Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti. Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudo- jant elektrinius į rankius ne pagal paskirtį, gali susidaryti pa- vojingos situacijos. Rūpestinga akumuliatorinių įrankių priežiūra ir naudojimas Akumuliatoriui įkrauti naudokite tik tuos įkroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio ti- po akumuliatoriams skirtą įkroviklį, iškyla gaisro pavojus. Su elektriniu įrankiu galima naudoti tik jam skirtą aku- muliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus. Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso aku- muliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą. Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis – nedelsdami kreipkitės į gydytoją. Akumuliato- riaus skystis gali sudirginti ar nudeginti odą. OBJ_BUCH-3274-001.book Page 227 Wednesday, August 16, 2017 1:53 PM228 | Lietuviškai 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Aptarnavimas Elektrinį įrankį turi remontuoti tik kvalifikuoti specia- listai ir naudoti tik originalias atsargines dalis. Taip ga- lima garantuoti, jog elektrinis įrankis išliks saugus naudoti. Saugos nuorodos dirbantiems su diskiniais pjūklais Pjovimo operacija PAVOJUS: nekiškite rankų į pjovimo zoną ir prie pjūklo disko. Antrąja ranka laikykite papildomą rankeną arba variklio korpusą. Jei pjūklas laikomas abiem rankomis, tai pjūklo diskas jų nesužalos. Nelieskite apdirbamojo ruošinio iš apačios. Apsauginis gaubtas neapsaugos jūsų nuo ruošinio apačioje išlindusio pjūklo disko. Nustatykite pjovimo gylį pagal ruošinio storį. Pjūklas ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną pjūklo danties aukštį. Pjaunamojo ruošinio niekada nelaikykite rankose ar pasidėję ant kojos. Patikimai jį įtvirtinkite stabiliame įtvare. Labai svarbu ruošinį tinkamai įtvirtinti, kad išveng- tumėte pjūklo kontakto su jūsų kūnu, neužstrigtų pjūklo diskas ar neprarastumėte kontrolės. Jei atliekate darbus, kurių metu darbo įrankis arba varžtas gali kliudyti paslėptus elektros laidus, elektrinį įrankį laikykite tik už izoliuotų rankenų . Prisilietus prie laido, kuriuo teka elektros srovė, metalinėse prietaiso da- lyse gali atsirasti įtampa ir trenkti elektros smūgis. Atlikdami išilginį pjūvį visada naudokite lygiagrečiąją atramą ar kreipiamąją liniuotę. Tada pjausite tiksliau ir sumažinsite pjūklo strigimo tikimybę. Naudokite tik tinkamo dydžio pjūklo diskus ir su tinka- ma tvirtinimo kiauryme (pvz., rombo formos arba apva- lia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamųjų dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuval- dyti prietaiso. Niekada nenaudokite pažeistų ar netinkamų pjūklo dis- ko tarpinių poveržlių ir varžtų. Pjūklo disko tarpinės po- veržlės ir varžtai buvo sukonstruoti specialiai jūsų pjūklui, kad būtų užtikrintas optimalus rezultatas ir saugus darbas. Atatranka – priežastys ir atitinkamos saugos nuorodos – atatranka yra staigi reakcija dėl įsprausto, užsikirtusio ar netinkamai nukreipto pjūklo disko, kai pjūklas nekontro- liuojamai iššoka iš ruošinio ir ima judėti link dirbančiojo; – jei pjūklo diskas per stipriai prispaudžiamas arba už- spaudžiamas į apačią siaurėjančiame pjūvio plyšyje, jis su- stoja, o veikiantis variklis staiga meta prietaisą atgal link dirbančiojo; – jei pjaunant pjūklo diskas yra pasukamas ar netinkamai nukreipiamas, pjūklo disko užpakalinės briaunos dantys gali įsikabinti į medžio paviršių ir tada, pjūklo diskui išsilais- vinus iš plyšio, pjūklas atšoka link dirbančiojo. Atatranka yra prietaiso netinkamo naudojimo ar valdymo rezultatas. Jos galite išvengti, jei imsitės atitinkamų, že- miau aprašytų saugos priemonių. Pjūklą visada tvirtai laikykite abiem rankom, o rankas laikykite tokioje padėtyje, kad galėtumėte įveikti ata- trankos jėgas. Jūsų kūnas turėtų būti iš šono prie pjū- klo disko, bet jokiu būdu ne vienoje linijoje su pjūklo disku. Dėl atatrankos pjūklas gali atšokti atgal, bet dirban- tysis, jei imasi atitinkamų priemonių, atatrankos jėgas gali kontroliuoti. Jei pjūklo diskas užstringa arba jūs norite nutraukti darbą, išjunkite pjūklą ir ramiai laikykite jį ruošinyje, kol pjū klo diskas visiškai sustos. Niekada nebandykite pjūklo disko ištraukti iš ruošinio ar pjūklą traukti atgal, kol pjūklo diskas dar sukasi, nes tai gali sukelti atatran- ką. Nustatykite ir pašalinkite pjūklo disko strigimo priežas- tį. Jei vėl norite įjungti ruošinyje paliktą pjūklą, centruo- kite pjūklo diską pjūvio plyšyje ir patikrinkite, ar pjūklo dantys nėra įsikabinę į ruošinį. Jei pjūklo diskas įstrigęs, vėl įjungus pjūklą, jis gali iškilti į viršų arba sukelti atatran- ką. Dideles plokštes paremkite, kad sumažintumėte ata- trankos riziką dėl stringančio pjūklo disko. Didelės plokštės dėl savo svorio išlinksta. Plokštes reikia atremti abejose pusėse, t.y. šalia pjovimo linijos ir šalia plokštės krašto. Nenaudokite neaštrių ar pažeistų pjūklo diskų. Neaš- trūs ar netinkamai praskėsti pjūklo dantys palieka siaures- nį pjovimo taką, tod ėl atsiranda per didelė trintis, stringa pjūklo diskas ir sukeliama atatranka. Prieš pradėdami pjauti tvirtai užveržkite įveržimo svir- teles, kuriomis reguliuojamas pjovimo gylis ir pjūklo disko posvyrio kampas. Jei pjaunant keičiasi pjūklo disko padėtis, diskas gali įstrigti ir sukelti atatranką. Būkite ypač atsargūs pjaudami sienose ar kituose ne- permatomuose paviršiuose. „Panyrantis“ į ruošinį pjūklo diskas pjaudamas paslėptus objektus gali įstrigti ir sukelti atatranką. Apatinio apsauginio gaubto funkcija Prieš kiekvieną naudojimą patikrinkite, ar apatinis ap- sauginis gaubtas tinkamai užsidaro. Nenaudokite pjū- klo, jei apatinis apsauginis gaubtas negali laisvai judėti ir tuojau neužsidaro. Niekada nebandykite užfiksuoti ar tvirtinti apatinio gaubto atidarytoje padėtyje. Jei pjūklas netyčia nukrenta, gali įlinkti apatinis apsauginis gaubtas. Naudodamiesi pakėlimo rankenėle, apsauginį gaubtą atidarykite ir įsitikinkite, kad jis juda laisvai ir nelie- čia nei pjūklo disko, nei jokios kitos dalies, nustačius bet kokį pjūklo disko posvyrio kampą ir bet kokį pjovimo gylį. Patikrinkite, kaip veikia apatinio apsauginio gaubto spyruoklės. Jei apatinis apsauginis gaubtas ir spyruo- klės veikia netinkamai, kreipkitės į specialistus, kad pjūklui atliktų profilaktinį remontą. Dėl pažeistų dalių, li- pnių nuosėdų ar susikaupusių nešvarumų apatinis apsaugi- nis gaubtas gali lėčiau judėti. Apatinį apsauginį gaubtą rankiniu būdu atidaryti gali- ma tik atliekant specialius pjūvius, pvz. „darant įpjovas ir pjaunant kampu“. Atidarykite apatinį apsauginį gaubtą pakėlimo rankenėle ir, kai tik pjūklo diskas sulįs į ruošinį, ją atleiskite. Atliekant kitus pjovimo darbus ap- OBJ_BUCH-3274-001.book Page 228 Wednesday, August 16, 2017 1:53 PMLietuviškai | 229 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) atinis apsauginis gaubtas turi atsidaryti ir užsidaryti savai- me. Jei apsauginis gaubtas neapgaubė pjūklo disko, pjūklo ant pjovimo stalo ar ant grindų nedėkite. Jei apsauginis gaubtas neuždarytas, dėl besisukančio disko pjūklas juda atgal ir pjauna viską, kas pasitaiko kelyje. Turėkite omeny- je, kad atleidus jungiklį, pjūklo diskas dar kurį laiką sukasi iš inercijos. Papildomos įspėjamosios nuorodos Nekiškite rankų į pjuvenų išmetimo angą. Besisukan- čios dalys jus gali sužeisti. Nedirbkite su iškeltu virš galvos pjūklu. Iškėlę prietaisą virš galvos negalėsite jo tinkamai valdyti. Prieš pradėdami darbą tinkamais ieškikliais patikrinki- te, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abe- jojate, galite pasikviesti į pagalbą vietinius komunali- nių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujo- tiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostoli

Nenaudokite elektrinio prietaiso stacionariai. Jis nėra pritaikytas naudoti su pjovimo stalu. Nenaudokite pjovimo diskų, pagamintų iš HSS plieno. Tokie diskai gali greitai sulūžti. Nepjaukite juodųjų metalų. Įkaitusios drožlės gali uždegti dulkių nusiurbimo įrangos dalis. Darbo metu elektrinį įrankį visuomet būtina laikyti abiem rankomis ir patikimai stovėti. Elektrinis įrankis yra saugiau valdomas, kai laikomas dviem rankomis. Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinį ranka. Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir pa- laukite, kol jo besisukančios dalys visiškai sustos. Dar- bo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso. Neardykite akumuliatoriaus. Galimas trumpojo sujungi- mo pavojus. Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmė s. Iškyla sprogimo pavojus. Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado nega- lavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvė- pavimo takus. Akumuliatorių naudokite tik su jūsų Bosch elektriniu įrankiu. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos. Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti. Gaminio ir techninių duomenų aprašas Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateik- tų saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis. Atverskite lapą su elektrinio įrankio schema ir, skaitydami ins- trukciją, palikite šį lapą atverstą. Elektrinio įrankio paskirtis Elektrinis įrankis yra skirtas išilginiams ir skersiniams pjū- viams medienoje atlikti, tiesia linija ir kampu, padėjus ruošinį ant tvirto pagrindo. Su atitinkamais pjūklo diskais galima pjauti spalvotuosius metalus plonomis sienelėmis, pvz., profi- liuočius. Juoduosius metalus apdoroti draudžiama. Pavaizduoti prietaiso elementai Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose. 1 Kablys elektriniam įrankiui pakabinti 2 Įjungimo-išjungimo jungiklio įjungimo blokatorius 3 Įjungimo-išjungimo jungiklis 4 Rankena (izoliuotas rankenos paviršius) 5 Akumuliatoriaus atblokavimo klavišas 6 Akumuliatorius* 7 Apsauginis gaubtas 8 Slankiojo apsauginio gaubto reguliavimo svirtelė 9 Pagrindo plokštė 10 Slankusis apsauginis gaubtas 11 Lygiagrečioji atrama 12 Pjūvio žymė 0° 13 Pjūvio žymė 45° 14 Sparnuotasis varžtas lygiagrečiajai atramai fiksuoti 15 Sparnuotasis varžtas pjūvio kampui reguliuoti 16 Pjovimo kampo nustatymo skalė 17 Suklio fiksuojamasis klavišas 18 Papildoma rankena (izoliuotas rankenos paviršius) 19 Šešiabriaunis raktas 20 Pjūklo suklys 21 Tvirtinamoji jungė 22 Pjūklo diskas* 23 Prispaudžiamoji jungė 24 Tvirtinamasis varžtas su poveržle 25 Žymės ant apsauginio gaubto 26 Įkrovos būklės indikatoriaus mygtukas 27 Akumuliatoriaus įkrovos indikatorius

Temperatūros kontrolinio įtaiso indikatorius 29 Pjūvio gylio skalė 30 Įveržimo svirtelė pjovimo gyliui nustatyti 31 Veržtuvų pora* 32 Nusiurbimo adapterio tvirtinamasis varžtas 33 Nusiurbimo adapteris OBJ_BUCH-3274-001.book Page 229 Wednesday, August 16, 2017 1:53 PM230 | Lietuviškai 1 609 92A 3ZU | (16.8.17) Bosch Power Tools 34 Nusiurbimo žarna* *Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagal EN 60745-2-5. Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis 98 dB(A); garso galios ly- gis 109 dB(A). Paklaida K=1,5 dB. Dirbkite su klausos apsaugos priemonėmis! Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto- rius) ir paklaida K nustatytos pagal EN 60745-2-5:

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir jį galima naudoti elektriniams įrankiams palyginti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis nau- dojamas kitokiai paskirčiai, su kitokia papildoma įranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laiko- tarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įver- tinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa- pildomas apsaugos priemones, pvz.: elektrinių ir darbo įran- kių techninę priežiūrą, rankų šildymą, darbo eigos organizavi- mą. Montavimas Akumuliatoriaus įkrovimas Naudokite tik priedų puslapyje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prie- taise naudojamo ličio jonų akumuliatoriaus. Nuoroda: Akumuliatorius pateikiamas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka. Jeigu elektrinis įrankis išsijungė automatiškai, neban- dykite vėl spausti įjungimo-išjungimo jungiklio. Taip ga- lite sugadinti ličio jonų akumuliatorių. Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumu- liatoriaus šalinimo. Akumuliatoriaus išėmimas Akumuliatoriuje 6 yra dvi fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus fiksavimo klavišą 5, akumuliatorius neiškristų. Į elektrinį prietaisą į statytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė. Norėdami išimti akumuliatorių 6: – Spauskite akumuliatorių į elektrinio prietaiso (1.) kojelę ir tuo pačiu spauskite fiksavimo klavišą 5 (2.). – Traukite akumuliatorių nuo elektrinio prietaiso, kol pama- tysite raudoną juostelę (3.). – Dar kartą paspauskite fiksavimo klavišą 5 ir akumuliatorių visiškai išimkite. Akumuliatoriaus įkrovos indikatorius (žr. pav. B) Trys žali šviesadiodžiai akumuliatoriaus įkrovos būklės indika- toriai 27 rodo akumuliatoriaus 6 įkrovos būklę. Dėl saugumo apie įkrovos būklę sužinoti galima tik tada, kai elektrinis įran- kis neveikia. Norėdami, kad būtų parodyta įkrovos būklė (net ir tada, kai akumuliatorius išimtas), paspauskite mygtuką 26. Apytikriai po 5 sekundžių įkrovos indikatorius užgęsta savaime. Diskinis pjūklas GKS 36 V-LI Gaminio numeris 3 601 F73 ... Nominalioji átampa V= 36 Tuščiosios eigos sūkių skaičius min

Pagrindo plokštės matmenys mm 146 x 290 Maks. pjūklo disko skersmuo mm 165 Min. pjūklo disko skersmuo mm 160 Maks. pjūklo disko korpuso storis mm 1,7 Min. pjūklo disko korpuso storis mm 1,0 Maks. dantų storis/dantų takas mm 2,6 Pjūklo disko kiaurymė mm 20 Svoris pagal „EPTA-Procedure 01:2014“ kg 4,3 – 5,0* Leidžiamoji aplinkos temperatūra – įkraunant – įrankiui veikiant

0...+45 –20...+50 Rekomenduojami akumuliatoriai GBA 36V Rekomenduojami krovikliai AL 36.. GAL 36.. *priklausomai nuo naudojamo akumuliatoriaus ** ribota galia, esant temperatūrai <0 °C OBJ_BUCH-3274-001.book Page 230 Wednesday, August 16, 2017 1:53 PMLietuviškai | 231 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) Jei paspaudus mygtuką 26 nedega nei vienas šviesadiodis in- dikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pa- keisti. Akumuliatorių įkraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai įkrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliato- riaus visiško įkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta. Pjūklo disko įdėjimas ir keitimas Prieš atlikdami bet kokius prietaiso aptarnavimo dar- bus išimkite akumuliatorių. Montuodami pjūklo diską mūvėkite apsaugines piršti- nes. Prisilietus prie pjūklo disko iškyla susižalojimo pavo- jus. Naudokite tik tokius pjūklo diskus, kurie atitinka šioje naudojimo instrukcijoje pateiktus duomenis. Jokiu būdu su šiuo prietaisu nenaudokite šlifavimo dis- kų. Pjovimo disko pasirinkimas Rekomenduojamų pjūklo diskų apžvalgą rasite šios instrukci- jos gale. Pjūklo disko nuėmimas (žr. pav. A) Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį prie- taisą ant priekinės variklio korpuso pusės. – Nuspauskite suklio fiksuojamąjį klavišą 17 ir laikykite jį nu- spaustoje padėtyje. Nuspauskite suklio fiksuojamąjį klavišą 17 tik tada, kai pjūklo suklys nesisuka. Priešingu atveju galite pažeisti elektrinį prietaisą. – Šešiabriauniu raktu 19 išsukite tvirtinamąjį varžtą 24, suk- dami jį kryptimi. – Atitraukite slankiojantį apsauginį gaubtą 10 atgal ir laikyki- te jį tokioje pad ėtyje. –Nuimkite nuo pjūklo suklio 20 prispaudžiamąją jungę 23 ir pjovimo diską 22. Pjūklo disko uždėjimas (žr. pav. A) Pjovimo įrankį patogiausia pakeisti paguldžius elektrinį prie- taisą ant priekinės variklio korpuso pusės. –Nuvalykite pjūklo diską 22 ir visas tvirtinamąsias dalis, ku- rias ruošiatės montuoti. – Atitraukite slankiojantį apsauginį gaubtą 10 atgal ir laikyki- te jį tokioje padėtyje. –Uždėkite pjūklo diską 22 ant tvirtinamosios jungės 21. Pjū- klo dantų pjovimo kryptis (rodyklė ant pjūklo disko) ir ant slankiojančio apsauginio gaubto 10 esančios sukimosi krypties rodyklės kryptis turi sutapti. –Uždėkite prispaudžiamąją jungę 23 ir įsukite tvirtinamąjį varžtą 24, sukdami jį kryptimi. Atkreipkite dėmesį į tin- kamą tvirtinamosios jungės 21 ir prispaudžiamosios jun- gės 23 padėtį. – Nuspauskite suklio fiksuojamąjį klavišą 17 ir laikykite jį nu- spaustoje padėtyje. – Šešiabriauniu raktu 19 užveržkite tvirtinamąjį varžtą 24, sukdami jį kryptimi. Užveržimo momentas turi būti 6–9 Nm, tai atitinka ¼ sūkio užveržiant ranka arba postū- mį per 3 žymių 25 padalas ant apsauginio gaubto 7. Dulkių, pjuvenų ir drožlių nusiurbimas Prieš atlikdami bet kokius prietaiso aptarnavimo dar- bus išimkite akumuliatorių. Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių me- dienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukelian- čios, o ypač, kai mediena yra apdorota specialiomis medie- nos priežiūros priemonėmis (chromatu, medienos apsau- gos priemonėmis). Medžiagas, kuriose yra asbesto, lei- džiama apdoroti tik specialistams. –Kad pasiektumėte aukštą dulkių nusiurbimo laipsnį, su šiuo elektriniu įrankiu naudokite medienai skirtą siurblį GAS 25/GAS 50/GAS 50 M arba medienai ir/arba mi- neralų dulkėms skirtą siurblį GAS 50 MS. –Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitė s jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Nusiurbimo adapterio montavimas (žr. pav. G) Nusiurbimo adapterį 33 papildomai pritvirtinkite tvirtinamuo- ju varžtu 32 prie pagrindo plokštės 9. Prie nusiurbimo adapterio 33 galima prijungti 35 mm skers- mens nusiurbimo žarną. Nemontuokite nusiurbimo adapterio, jeigu neprijung- tas išorinis nusiurbimo įtaisas. Priešingu atveju gali užsi- kimšti nusiurbimo kanalas. Neprijunkite prie nusiurbimo adapterio jokio dulkių maišo. Priešingu atveju gali užsikimšti nusiurbimo siste- ma. Siekiant užtikrinti optimalų nusiurbimą, reikia periodiškai iš- valyti nusiurbimo adapterį 33. Išorinis dulkių nusiurbimas Sujunkite nusiurbimo žarną 34 su dulkių siurbliu (papildoma įranga). Apžvalgą, kaip prijungti prie įvairių dulkių siurblių, ra- site šios instrukcijos gale. Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuve- noms, drožlėms ir dulkėms nusiurbti. Sveikatai ypač pavojingoms, vėžį sukeliančioms, sausoms dulkėms nusiurbti bū tina naudoti specialų dulkių siurblį. Šviesos diodai Talpa Dega nuolat 3 x žali ≥ 2/3 Dega nuolat 2 x žali ≥ 1/3 Dega nuolat 1 x žalias <1/3 Mirksi 1 x žalias Atsarga OBJ_BUCH-3274-001.book Page 231 Wednesday, August 16, 2017 1:53 PM232 | Lietuviškai 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Naudojimas Veikimo režimai Prieš atlikdami bet kokius prietaiso aptarnavimo dar- bus išimkite akumuliatorių. Pjūvio gylio nustatymas (žr. pav. C) Nustatykite pjovimo gylį pagal ruošinio storį. Pjūklas ruošinio apačioje turi išlįsti šiek tiek mažiau nei per vieną pjūklo danties aukštį. Atleiskite įveržimo svirtelę 30. Jeigu norite nustatyti mažesnį pjovimo gylį, tai atitraukite pjūklą nuo pagrindo plokštės 9; jeigu norite nustatyti didesnį pjovimo gylį, tai paspauskite pjū- klą link pagrindo plokštės 9. Nustatykite pageidaujamą pjovi- mo gylį pagal pjovimo gylio skalę. Vėl užspauskite įveržimo svirtelę 30. Įveržimo svirtelės 30 spaudimo jėgą galima papildomai sure- guliuoti. Tuo tikslu įveržimo svirtelę 30 nusukite, perstatykite ją ne mažiau kaip 30° laipsnių prieš laikrodžio rodyklę pasuk- toje padėtyje ir vėl priveržkite. Pjovimo kampo nustatymas Patogiausia dirbti paguldžius elektrinį prietaisą ant priekinės apsauginio gaubto pusės 7. Atlaisvinkite sparnuotąjį varžtą 15. Paverskite pjū klą į šoną. Nustatykite pageidaujamą pjovimo kampą skalėje 16. Tvirtai užveržkite sparnuotąjį varžtą 15. Nuoroda: pjaunant kampu, pjūvio gylis yra mažesnis nei nu- statytas pjūvio gylio skalėje 29. Pjūvio linijos žymės Žymė 0° 12 rodo pjūklo disko padėtį pjaunant stačiu kampu. Žymė 45° 13 rodo pjūklo disko padėtį pjaunant 45° kampu. Kad pjūvis būtų tikslus, diskinį pjūklą pridėkite prie ruošinio, kaip pavaizduota paveikslėlyje. Prieš pradedant pjauti, ge- riausia atlikti bandomąjį pjūvį. Paruošimas naudoti Akumuliatoriaus įdėjimas Įkrautą akumuliatorių 6 įstumkite iš priekio į elektrinio įrankio kojelę. Visiškai įstumkite akumuliatorių į kojelę, kol nebesima- tys raudonos juostelės ir akumuliatorius gerai užsifiksuos. Įjungimas ir išjungimas Norėdami elektrinį elektrinį įrankį įjungti, pirmiausia pa- spauskite įjungimo blokatorių 2, o po to paspauskite įjungi- mo-išjungimo jungiklį 3 ir laikykite jį paspaustą. Norėdami išjungti elektrinį įrankį, atleiskite įjungimo-išjungi- mo jungiklį 3. Nuoroda: dėl saugumo įjungimo-išjungimo jungiklio 3 užfik- suoti negalima, dirbant su įrankiu jis visada turi būti laikomas nuspaustas. Kad tausotumėte energiją, elektrinį į rankį įjunkite tik tada, kai naudosite. Inercinis stabdys Integruotas inercinis stabdys sutrumpina pjūklo disko suki- mąsi iš inercijos išjungus elektrinį įrankį. Temperatūros kontrolės įtaiso indikatorius Temperatūros kontrolės įtaiso raudonas šviesadiodis indika- torius 28 praneša, kad akumuliatorius arba elektrinio įrankio elektroninis įtaisas (kai akumuliatorius įstatytas) nėra optima- lios temperatūros. Tokiu atveju elektrinis įrankis neveikia ar- ba veikia ne visa galia. Akumuliatoriaus temperatūros kontrolė: –Akumuliatorių įdedant į kroviklį raudonas šviesadiodis in- dikatorius 28 dega nuolat: akumuliatoriaus temperatūra yra už įkrovimo temperatūros intervalo nuo 0 °C iki 45 °C ribų ir jo įkrauti negalima. – Raudonas šviesos diodas 28 mirksi paspaudžiant mygtuką 26 arba įjungimo-išjungimo jungiklį 3 (esant įstatytam aku- muliatoriui): akumuliatoriaus temperatūra yra už leistino darbinės temperatūros diapazono rib

– Jei akumuliatoriaus temperatūra yra aukštesnė kaip 70 °C, elektrinis prietaisas išsijungia ir būna išjungtas, kol akumuliatorius vėl pasiekia optimalią temperatūrą. Elektrinio įrankio elektroninio įtaiso temperatūros kontrolė: – Raudonas šviesadiodis indikatorius 28 nuolat šviečia spaudžiant įjungimo-išjungimo jungiklį 3: Elektrinio įrankio elektroninio įtaiso temperatūra yra žemesnė už 5 °C arba aukštesnė už 75 °C. –Jei temperatūra yra aukštesnė kaip 90 °C, elektrinio įran- kio elektroninis įtaisas išsijungia ir būna išjungtas, kol tem- peratūra vėl pasiekia leistiną darbinės temperatūros inter- valą. Apsauga nuo visiškos iškrovos Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka. Darbo patarimai Saugokite pjūklo diskus nuo smūgių ir sutrenkimų. Elektrinį prietaisą tolygia ir nedidele pastūma stumkite pjovi- mo kryptimi. Per didelė pastūma labai sutrumpina darbo įran- kių eksploatavimo laiką ir gali pakenkti elektriniam prietaisui. Pjovimo našumas ir kokybė labai priklauso nuo pjūklo disko būklės ir jo dantų formos. Todėl naudokite tik aštrius ir tik ap- dirbamam ruošiniui pritaikytus pjūklus. Medienos pjovimas Tinkamą pjūklo diską reikia pasirinkti pagal medžio rūšį, koky- bę ir pagal tai, ar bus pjaunama išilgine ar skersine kryptimi. Pjaunant išilgai eglės medieną, susidaro ilgos, spiralės formos drožlės. 45°0° 0° 45° OBJ_BUCH-3274-001.book Page 232 Wednesday, August 16, 2017 1:53 PMLietuviškai | 233 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) Buko ir ąžuolo dulkės labai kenkia sveikatai, todėl šiuos ruoši- nius pjaukite tik su dulkių nusiurbimo įranga. Pjovimas su lygiagrečiąja atrama (žr. pav. D) Su lygiagrečiąją atrama 11 galima tiksliai pjauti išilgai ruošinio krašto arba išpjauti vienodo pločio juostas. Pjovimas su pagalbine kreipiamąja (žr. pav. E) Norėdami apdirbti didelį ruošinį ar pjauti tiesiai, prie ruošinio kaip pagalbinę kreipiamąją galite pritvirtinti lentą ar juostą ir stumti diskinį pjūklą su pagrindo plokšte palei pagalbinę krei- piamąją. Kablys elektriniam įrankiui pakabinti (žr. pav. F) Elektrinis įrankis turi kablį 1, už kurio jį galima pakabinti, pvz., ant kopėčių. Atlenkite kablį 1 į norimą padėtį. Kai elektrinis įrankis pakabintas pasirūpinkite, kad pjūklas būtų apsaugotas nuo netikėto prisilietimo. Išky- la susižalojimo pavojus. Kai norite vėl dirbti su elektriniu įrankiu, kablį 1 užlenkite. Nuorodos, kaip optimaliai elgtis su akumuliatoriumi Saugokite akumuliatorių nuo drėgmės ir vandens. Akumuliatorių sandėliuokite tik nuo –20 °C iki 50 °C tempe- ratū roje. Pvz., nepalikite akumuliatoriaus vasarą automobily- je. Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku. Pastebimas įkrauto akumuliatoriaus veikimo laiko sutrumpėji- mas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti. Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumu- liatoriaus šalinimo. Priežiūra ir servisas Priežiūra ir valymas Prieš atliekant bet kokius prietaiso priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o taip pat transportuojant ir sandėliuojant prietaisą, bū- tina iš jo išimti akumuliatorių. Priešingu atveju galite su- sižeisti, netyčia nuspaudę įjungimo-išjungimo jungiklį. Reguliariai valykite elektrinį įrankį ir ventiliacines an- gas jo korpuse, tuomet galėsite dirbti kokybiškai ir sau- giai. Slankusis apsauginis gaubtas turi laisvai judėti ir savaime už- sidaryti. Todėl slankųjį apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite. Dulkes ir pjuvenas išpūskite su- spaustu oru arba išvalykite teptuku. Specialiu sluoksniu nepadengtus pjūklus galima apsaugoti nuo korozijos užtepus ploną sluoksnį alyvos, kurios sudėtyje nėra rūgščių. Prieš naudodami pjūklą alyvą nuvalykite, prie- šingu atveju ant medienos atsiras dėmių. Sakų ir klijų liekanos ant pjūklo disko kenkia pjūvio kokybei. Todėl iškart po naudojimo pjūklo diską nuvalykite. Klientų aptarnavimo skyrius ir naudotojų konsul- tavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Bosch naudotojų konsultavimo tarnybos specialistai mielai at- sakys į klausimus apie mūsų gaminius ir papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Transportavimas Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžia- ma be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpor- tas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir žen- klinimui taikomus ypatingus reikalavimus. Būtina, kad ren- giant siuntą dalyvautų pavojingų krovinių gabenimo specialis- tas. Siųskite tik tokius akumuliatorius, kurių nepažeistas korpu- sas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES, nau- doti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai ne- kenksmingu būdu. Akumuliatoriai ir baterijos Ličio jonų: Prašome laikytis skyriuje „Transportavimas“, psl. 233 pateik- tų nuorodų. Galimi pakeitimai. OBJ_BUCH-3274-001.book Page 233 Wednesday, August 16, 2017 1:53 PM234 | 한국어 1 609 92A 3ZU | (16.8.17) Bosch Power Tools

Izstrādājuma numurs lt ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Diskinis pjūklas Gaminio numeris
