MANUAL DE UTILIZARE GKS 36 VLI Professional BOSCH

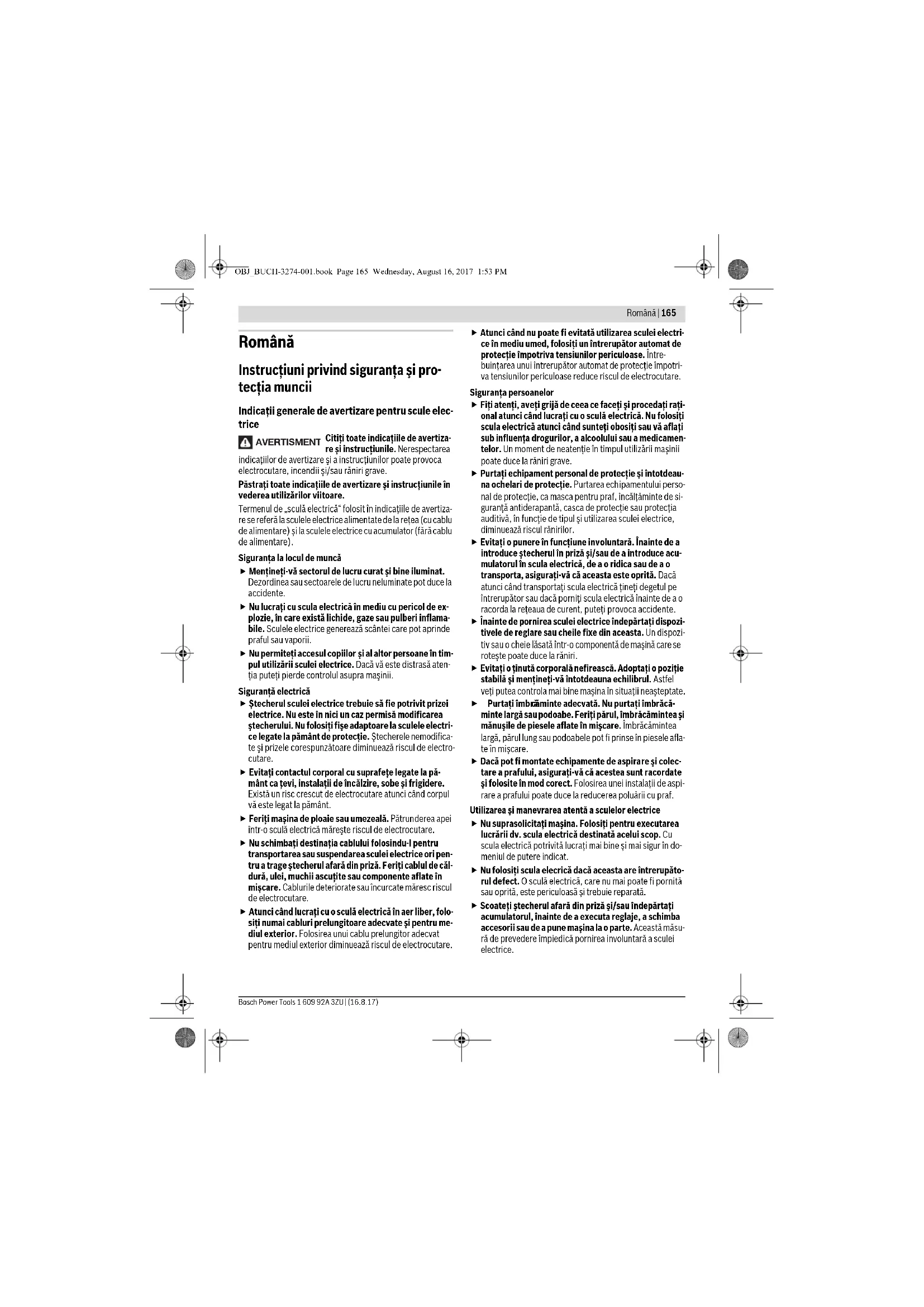

Техникалық өзгерістер енгізу құқығы сақталады. OBJ_BUCH-3274-001.book Page 164 Wednesday, August 16, 2017 1:53 PMRomână | 165 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) Română Instrucţiuni privind siguranţa şi pro- tecţia muncii Indicaţii generale de avertizare pentru scule elec- trice Citiţi toate indicaţiile de avertiza- re şi instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare. Termenul de „sculă electrică“ folosit în indicaţiile de avertiza- re se referă la sculele electrice alimentate de la reţea (cu cablu de alimentare) şi la sculele electrice cu acumulator (fără cablu de alimentare). Siguranţa la locul de muncă Menţineţi-vă sectorul de lucru curat şi bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente. Nu lucraţi cu scula electrică în mediu cu pericol de ex- plozie, în care există lichide, gaze sau pulberi inflama- bile. Sculele electrice generează scântei care pot aprinde praful sau vaporii. Nu permiteţi accesul copiilor şi al altor persoane în tim- pul utilizării sculei electrice. Dacă vă este distrasă aten- ţia puteţi pierde controlul asupra maşinii. Siguranţă electrică Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folosiţi fişe adaptoare la sculele electri- ce legate la pământ de protecţie. Ştecherele nemodifica- te şi prizele corespunzătoare diminuează riscul de electro- cutare. Evitaţi contactul corporal cu suprafeţe legate la pă- mânt ca ţevi, instalaţii de înc ălzire, sobe şi frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ. Feriţi maşina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică măreşte riscul de electrocutare. Nu schimbaţi destinaţia cablului folosindu-l pentru transportarea sau suspendarea sculei electrice ori pen- tru a trage ştecherul afară din priză. Feriţi cablul de căl- dură, ulei, muchii ascuţite sau componente aflate în mişcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare. Atunci când lucraţi cu o sculă electrică în aer liber, folo- siţi numai cabluri prelungitoare adecvate şi pentru me- diul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare. Atunci când nu poate fi evitată utilizarea sculei electri- ce în mediu umed, folosiţi un întrerupător automat de protecţie împotriva tensiunilor periculoase. Între- buinţarea unui întrerupător automat de protecţie împotri- va tensiunilor periculoase reduce riscul de electrocutare. Siguranţa persoanelor Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi raţi- onal atunci când lucraţi cu o sculă electrică. Nu folosiţi scula electrică atunci când sunte ţi obosiţi sau vă aflaţi sub influenţa drogurilor, a alcoolului sau a medicamen- telor. Un moment de neatenţie în timpul utilizării maşinii poate duce la răniri grave. Purtaţi echipament personal de protecţie şi întotdeau- na ochelari de protecţie. Purtarea echipamentului perso- nal de protecţie, ca masca pentru praf, încălţăminte de si- guranţă antiderapantă, casca de protecţie sau protecţia auditivă, în funcţie de tipul şi utilizarea sculei electrice, diminuează riscul rănirilor. Evitaţi o punere în funcţiune involuntară. Înainte de a introduce ştecherul în priză şi/sau de a introduce acu- mulatorul în scula electrică, de a o ridica sau de a o transporta, asiguraţi-vă că aceasta este oprită. Dacă atunci când transportaţi scula electrică ţineţi degetul pe întrerupător sau dacă porniţi scula electrică înainte de a o racorda la reţeaua de curent, puteţi provoca accidente. Înainte de pornirea sculei electrice îndepărtaţi dispozi- tivele de reglare sau cheile fixe din aceasta. Un dispozi- tiv sau o cheie lăsată într-o componentă de maşină care se roteşte poate duce la răniri. Evitaţi o ţinută corporală nefirească. Adoptaţi o poziţie stabilă şi menţineţi-vă întotdeauna echilibrul. Astfel veţi putea controla mai bine maşina în situaţii neaşteptate. Purtaţi îmbră căminte adecvată. Nu purtaţi îmbrăcă- minte largă sau podoabe. Feriţi părul, îmbrăcămintea şi mănuşile de piesele aflate în mişcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele afla- te în mişcare. Dacă pot fi montate echipamente de aspirare şi colec- tare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite în mod corect. Folosirea unei instalaţii de aspi- rare a prafului poate duce la reducerea poluării cu praf. Utilizarea şi manevrarea atentă a sculelor electrice Nu suprasolicitaţi maşina. Folosiţi pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucraţi mai bine şi mai sigur în do- meniul de putere indicat. Nu folosiţi scula elecrică dacă aceasta are întrerupăto- rul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă şi trebuie reparată. Scoateţi ştecherul afară din priză şi/sau îndepărtaţi acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune maşina la o parte. Această măsu- ră de prevedere împiedică pornirea involuntară a sculei electrice. AVERTISMENT OBJ_BUCH-3274-001.book Page 165 Wednesday, August 16, 2017 1:53 PM166 | Română 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Păstraţi sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsaţi să lucreze cu maşina persoane care nu sunt familiarizate cu aceasta sau care nu au citit a- ceste instrucţiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experien- ţă. Întreţineţi-vă scula electrică cu grijă. Controlaţi dacă componentele mobile ale sculei electrice funcţionează impecabil şi dacă nu se blochează, sau dacă există pie- se rupte sau deteriorate astfel încât să afecteze funcţi- onarea sculei electrice. Înainte de utilizare daţi la repa- rat piesele deteriorate. Cauza multor accidente a fost în- treţinerea necorespunzătoare a sculelor electrice. Menţineţi bine ascuţite şi curate dispozitivele de tăie- re. Dispozitivele de tăiere întreţinute cu grijă, cu tăişuri as- cuţite se înţepenesc în mai mică măsură şi pot fi conduse mai uşor. Folosiţi scula electrică, accesoriile, dispozitivele de lu- cru etc. conform prezentelor instrucţiuni. Ţineţi cont de condiţiile de lucru şi de activitatea care trebuie des- făşurată. Folosirea sculelor electrice în alt scop decât pen- tru utilizările prevăzute, poate duce la situaţii periculoase. Manevrarea şi utilizarea atentă a sculelor electrice cu acumulator Încărcaţi acumulatorii numai în încărcătoarele reco- mandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor ti- puri de acumulator decât cele prevăzute pentru el, există pericol de incendiu. Folosiţi numai acumulatori special destinaţi sculelor electrice respective. Utilizarea altor acumulatori poate duce la răniri şi pericol de incendiu. Feriţi acumulatorii nefolosiţi de agrafele de birou, mo- nede, chei, cuie, şuruburi sau alte obiecte metalice mi- ci, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele acumulatorului poate duce la arsuri sau incendiu. În caz de utilizare greşită, din acumulator se poate scurge lichid. Evitaţi contactul cu acesta. În caz de con- tact accidental clătiţi bine cu apă. Dacă lichidul vă intră în ochi, consultaţi şi un medic. Lichidul scurs din acumu- lator poate duce la iritaţii ale pielii sau la arsuri. Service Încredinţaţi scula electrică pentru reparare numai per- sonalului de specialitate, calificat în acest scop, repa- rarea făcându-se numai cu piese de schimb originale. Astfel veţi fi siguri că este menţinută siguranţa maşinii. Indicaţii privind siguranţa pentru ferăstraiele cir- culare Proces de tăiere PERICOL: Ţineţi mâinile departe de zona de tăiere şi de pânza de ferăstrău. Cea de-a doua mână ţineţi-o pe mâ- nerul suplimentar sau pe carcasa motorului. Dacă ţineţi ambele mâini pe ferăstrăul circular, pânza de ferăstrău nu le poate răni. Nu introduceţi mâna sub piesa de lucru. Apărătoarea nu vă poate proteja sub piesa de lucru. Adaptaţi adâncimea de tăiere la grosimea piesei de lu- cru. Sub piesa de lucru ar trebui să se poată vedea mai pu- ţin decât înălţimea întreagă a unui dinte. Nu fixaţi niciodată piesa de lucru ce urmează a fi tăiată ţinând-o în mână sau pe picior. Asiguraţi piesa de lucru prin fixare într-un sistem de prindere stabil. Este impor- tant să fixaţi bine piesa de lucru, pentru a reduce la mini- mum pericolul de contact corporal, blocare a pânzei de fe- răstrău sau de pierdere a controlului asupra acesteia. Prindeţi scula electrică numai de suprafeţele de prin- dere izolate atunci când executaţi lucrări la care acce- soriul poate atinge fire electrice ascunse. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune şi componentele metalice ale sculei electrice şi duce la elec- trocutare. La tăierea longitudinală folosiţi întotdeauna un opritor sau un limitator paralel pentru margini. Acesta sporeşte precizia de tăiere şi diminuează posibilitatea blocării pân- zei de ferăstrău. Folosiţi întotdeauna pânze de ferăstrău de dimensiuni- le corecte şi cu orificiu de prindere potrivit (de ex. în formă de stea sau rotund). Pânzele de ferăstrău care nu pot fi fixate strâns în piesele de montaj ale ferăstrăului, se rotesc neuniform şi duc la pierderea controlului. Nu folosiţi niciodată şaibe sau şuruburi deteriorate sau greşite pentru prinderea pânzelor de ferăstrău. Şaibele şi şuruburile pentru prinderea pânzelor de ferăstrău au fost concepute special pentru ferăstrăul dumneavoastră, în vederea atingerii unor performanţe şi a unei siguranţe optime în exploatare. Recul – Cauze şi instrucţiuni de siguranţă corespunză- toare – reculul este reacţia bruscă care apare atunci când pânza de ferăstrău se agaţă, se blochează sau este orientată gre- şit, ceea ce face ca un ferăstrău necontrolat să se ridice şi să iasă din piesa de lucru, deplasându-se în direcţia opera- torului; – atunci când pânza de ferăstrău se agaţă sau se încleştea- ză în fanta de tăiere care se închide, ea se blochează iar for- ţa motorului aruncă ferăstrăul înapoi, în direcţia operatoru- lui; – în cazul în care pânza de ferăstrău este răsucită sau ori- entată greşit în fanta de tăiere, dinţii marginii posterioare a pânzei de ferăstrău se pot agăţa în în suprafaţa piesei de lu- cru, ceea ce face ca pânza de ferăstrău să iasă din fanta de tăiere şi ferăstrăul să sară înapoi, în direcţia operatorului. Reculul este consecinţa utilizării greşite sau defectuoase a ferăstrăului. El poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare. Apucaţi strâns ferăstrăul cu ambele mâini şi aduceţi-vă braţele într-o poziţie, în care să reziste forţelor de re- cul. Staţionaţi întotdeauna lateral faţă de pânza de fe- răstrău, nu aduceţi niciodată pânza de ferăstrău pe aceeaşi linie cu corpul dv. În caz de recul ferăstrăul poate sări înpoi, însă operatorul are posibilitatea de a stăpâni for- OBJ_BUCH-3274-001.book Page 166 Wednesday, August 16, 2017 1:53 PMRomână | 167 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) ţele de recul prin adoptarea unor măsuri preventive adec- vate. În cazul în care pânza de ferăstrău se blochează sau da- că dumneavoastră întrerupeţi lucrul, deconectaţi fe- răstrăul şi imobilizaţi piesa de lucru, până când ferăs- trăul se opreşte complet din funcţionare. Nu încercaţi în niciun caz să îndepărtaţi piesa de lucru sau să o tra- geţi înapoi, cât timp pânza de ferăstrău se mai mişcă în- că, în caz contrar putându-se produce recul. Stabiliţi şi îndepărtaţi cauza blocării pânzei de ferăstrău. Atunci când doriţi să reporniţi ferăstrăul rămas în piesa de lucru, centraţi pânza de ferăstrău în făgaşul de tăie- re şi verificaţi dacă dinţii acesteia nu sunt agăţaţi în piesa de lucru. Dacă pânza de ferăstrău este înţepenită, ea poate ieşi afară din piesa de lucru sau provoca un recul la repornirea ferăstrăului. Sprijiniţi plăcile mari pentru a diminua riscul unui recul provocat de o pânză de ferăstrău înţepenită. Plăcile ma- ri se pot încovoia sub propria greutate. Plăcile trebuie spri- jinite pe ambele laturi, atât în apropierea făgaşului de tăie- re cât şi pe margine. Nu folosiţi pânze de ferăstrău tocite sau deteriorate. Pânzele de ferăstrău cu dinţi tociţi sau aliniaţi greşit pro- duc, din cauza făgaşului de tăiere prea îngust, o frecare crescută, înţepenirea pânzei de ferăstrău şi recul. Înainte de tăiere fixaţi prin strângere dispozitivele de reglare a adâncimii şi a unghiului de tăiere. Dacă în tim- pul tăierii reglajele se modifică, pânza de ferăstrău se poa- te înţepeni şi provoca apariţia reculului. Fiţi extrem de precauţi la tăierea pereţilor sau a altor sectoare lipsite de vizibilitate. Pânza de ferăstrău care intră în material se poate bloca în obiecte ascunse şi provo- ca un recul. Funcţionarea apărătoarei inferioare Înainte de fiecare întrebuinţare, verificaţi dacă apără- toarea inferioară se închide impecabil. Nu folosiţi fe- răstrăul dacă apărătoarea inferioară nu se poate mişca liber şi nu se închide instantaneu. Nu fixaţi şi nu legaţi niciodată apărătoarea inferioară în poziţie deschisă. Dacă ferăstrăul cade accidental pe jos, apărătoarea inferi- oară se poate îndoi. Deschideţi apărătoarea inferioară cu maneta de retragere şi asiguraţi-vă că se poate mişca liber şi că, în toate unghiurile şi adâncimile de tăiere, nu atinge nici pânza de ferăstrău, nici celelalte componente. Verificaţi funcţionarea arcului apărătorii inferioare. Înainte de întrebuinţare întreţineţi ferăstrăul în caz că apărătoarea inferioară şi arcul nu lucrează impecabil. Componentele deteriorate, depunerile vâscoase sau aglo- merările de aşchii produc funcţionarea întârziată a apără- torii inferioare. Deschideţi cu mâna apărătoarea inferioară numai în ca- zul tăierilor speciale, ca „tăierile cu intrare directă în material şi tăierile unghiulare“. Deschideţi apărătoa- rea inferioară cu maneta de retragere şi eliberaţi-o pe cea din urmă de îndată ce pânza de ferăstrău pătrunde în piesa de lucru. La toate celelalte lucrări de debitare a- părătoarea inferioară trebuie să funcţioneze automat. Nu puneţi ferăstrăul pe bancul de lucru sau pe podea, fără ca apărătoarea inferioară să acopere pânza de fe- răstrău. O pânză de ferăstrău neprotejată, care se mai în- vârte din inerţie, mişcă ferăstrăul în sens contrar direcţiei de tăiere şi taie tot ce îi stă în cale. Respectaţi timpul nece- sar opririi ferăstrăului după acţionarea întrerupătorului. Avertismente suplimentare Nu introduceţi mâinile în canalul de eliminare a aşchii- lor. Componentele care se rotesc vă pot răni. Nu lucraţi cu ferăstrăul deasupra capului. În această po- ziţie nu puteţi controla suficient scula electrică. Folosiţi detectoare adecvate pentru a depista conduc- tori şi conducte de alimentare ascunse sau adresaţi-vă în acest scop regiei locale furnizoare de utilităţi. Atinge- rea conductorilor electrici poate duce la incendiu şi elec- trocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pa- gube materiale. Nu folosiţi scula electrică în regim staţionar. Aceasta nu este destinată utilizării împreună cu masa de lucru pentru ferăstrău. Nu întrebuinţaţi pânze de ferăstrău din oţel de înaltă performanţă. Astfel de pânze de ferăstrău se pot rupe cu uşurinţă. Nu tăiaţ i metale feroase. Aşchiile incandescente pot pro- voca aprinderea instalaţiei de aspirare a prafului. Apucaţi strâns maşina în timpul lucrului şi adoptaţi o poziţie stabilă. Scula electrică se conduce mai bine cu am- bele mâini. Asiguraţi piesa de lucru. O piesă de lucru fixată cu dispo- zitive de prindere sau într-o menghină este ţinută mai sigur decât cu mâna dumneavoastră. Înainte de a pune jos scula electrică aşteptaţi ca aceas- ta să se oprească complet. Dispozitivul de lucru se poate agăţa şi duce la pierderea controlului asupra sculei electri- ce. Nu deschideţi acumulatorul. Există pericol de scurtcircu- it. Feriţi acumulatorul de căldură, de asemeni de ex. de radiaţii solare continue, foc, apă şi umezeală. Există pericol de explozie. În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiţi cu aer proaspăt iar dacă vi se face rău consultaţi un medic. Va- porii pot irita căile respiratorii. Folosiţi acumulatorul numai împreună cu scula dum- neavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

În urma contactului cu obiecte ascuţite ca de exemplu cuie sau şurubelniţe sau prin acţiunea unor forţe exte- rioare asupra sa, acumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia acumu- latorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească. OBJ_BUCH-3274-001.book Page 167 Wednesday, August 16, 2017 1:53 PM168 | Română 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Descrierea produsului şi a performanţelor Citiţi toate indicaţiile de avertizare şi in- strucţiunile. Nerespectarea indicaţiilor de avertizare şi a instrucţiunilor poate provoca electrocutare, incendii şi/sau răniri grave. Vă rugăm să desfăşuraţi pagina pliantă cu redarea maşinii şi să o lăsaţi desfăşurată cât timp citiţi instrucţiunile de folosire. Utilizare conform destinaţiei Scula electrică este destinată executării de tăieri cu reazem fix, longitudinale şi transversale, drepte şi înclinate în lemn. Cu pânzele de ferăstrău corespunzătoare pot fi tăiate şi meta- le nefereroase cu pereţi subţiri, de ex. profile. Nu este permisă prelucrarea metalelor feroase. Elemente componente Numerotarea elementelor componente se referă la schiţa scu- lei electrice de pe pagina grafică. 1 Cârlig de suspendare 2 Blocaj de conectare pentru întrerupătorul pornit/oprit 3 Întrerupător pornit/oprit 4 Mâner (suprafaţă de prindere izolată) 5 Tastă deblocare acumulator 6 Acumulator* 7 Apărătoare 8 Manetă de reglare pentru apărătoare 9 Placă de bază 10 Apărătoare-disc 11 Limitator paralel 12 Marcaj de tăiere la 0° 13 Marcaj de tăiere la 45° 14 Şurub-fluture pentru limitatorul paralel 15 Şurub-fluture pentru preselecţia unghiului de înclinare 16 Scala unghiurilor de înclinare 17 Tastă de blocare ax 18 Mâner suplimentar (suprafaţă de prindere izolată) 19 Cheie hexagonală 20 Axul ferăstrăului circular 21 Flanşă de prindere 22 Pânză de ferăstrău circular* 23 Flanşă de strângere 24 Şurub de strângere cu şaibă 25 Marcaje pe apărătoare 26 Tastă pentru indicatorul stării de încărcare a acumulatorului 27 Indicator al nivelului de încărcare al acumulatorului 28 Indicator de supraveghere a temperaturii 29 Scala adâncimilor de tăiere 30 Manetă de strângere pentru preselecţia adâncimilor de tăiere 31 Pereche de menghine* 32 Şurub de fixare pentru adaptorul de aspirare 33 Adaptor de aspirare 34 Furtun de aspirare* *Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de li- vrare standard. Puteţi găsi accesoriile complete în programul nos- tru de accesorii. Date tehnice Informaţie privind zgomotul/vibraţiile Valorile zgomotului emis au fost determinate conform EN 60745-2-5. Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 98 dB(A); nivel putere so- noră 109 dB(A). Incertitudine K=1,5 dB. Purtaţi aparat de protecţie auditivă! Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii) şi incertitudinea K au fost determinate conform EN 60745-2-5:

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 şi poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit şi pentru evaluarea provizorie a so- licitării vibratorii. Nivelul specificat al vibraţiilor se referă la cele mai frecvente Ferăstrău circular GKS 36 V-LI Număr de identificare 3 601 F73 ... Tensiune nominală V= 36 Turaţie la mersul în gol rot./min 4000 Grosime de tăiere maximă – la unghiul de înclinare de 0° – la unghiul de înclinare de 45°

Dimensiunile tălpii de fixare mm 146 x 290 Diametru maxim pânze de ferăstrău mm 165 Diametru minim pânze de ferăstrău mm 160 Grosime maximă a corpului pânzei mm 1,7 Grosime min. a corpului pânzei mm 1,0 Grosime/ceaprăzuire maximă a dinţilor de ferăstrău mm 2,6 Orificiu de prindere mm 20 Greutate conform EPTA-Procedure 01:2014 kg 4,3 – 5,0* Temperatură ambiantă admisă – în timpul încărcării – în timpul funcţionării

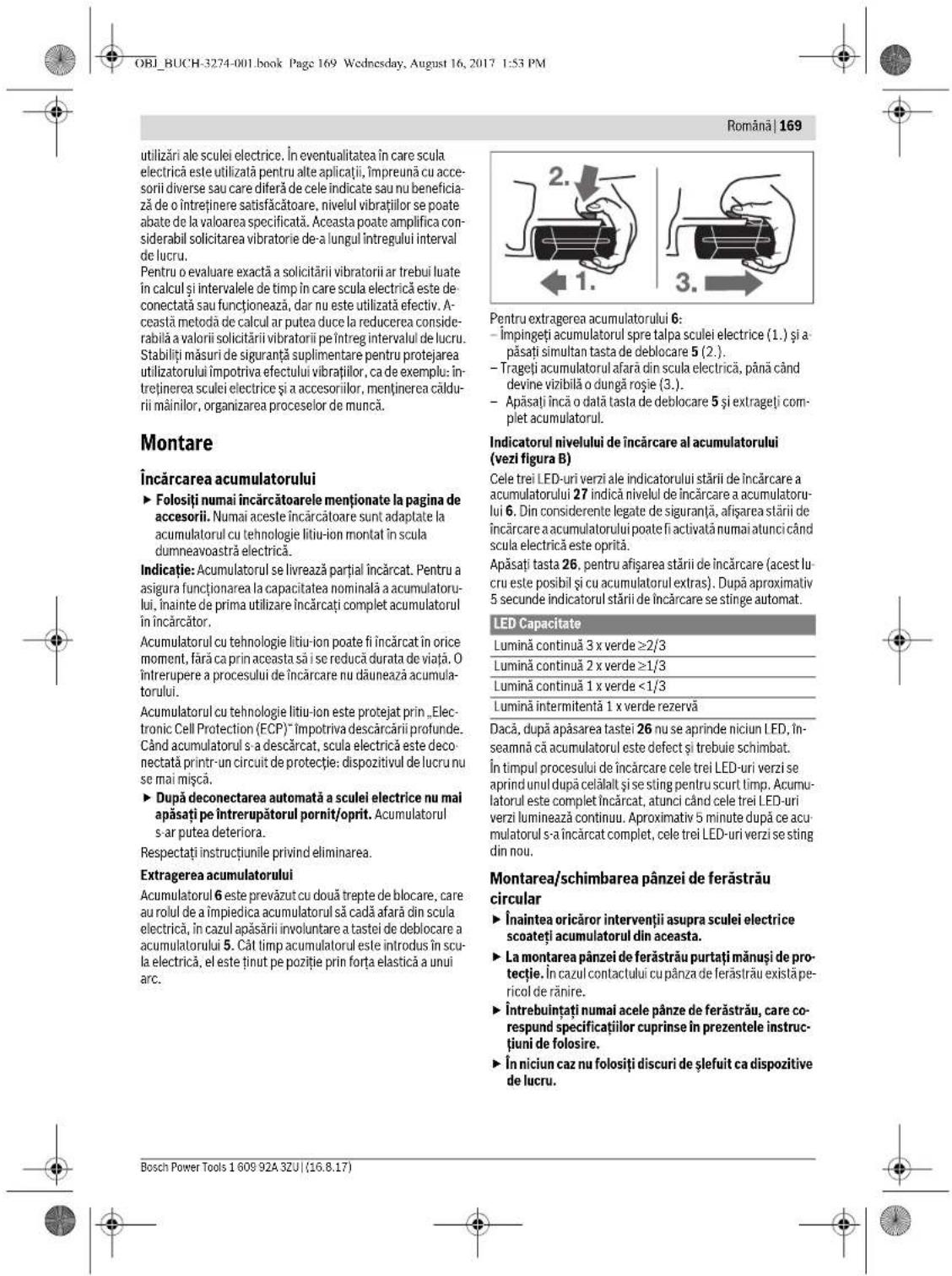

0...+45 –20...+50 Acumulatori recomandaţi GBA 36V Încărcătoare recomandate AL 36.. GAL 36.. *în funcţie de acumulatorul folosit** putere mai redusă la temperaturi <0 °C OBJ_BUCH-3274-001.book Page 168 Wednesday, August 16, 2017 1:53 PMRomână | 169 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicaţii, împreună cu acce- sorii diverse sau care diferă de cele indicate sau nu beneficia- ză de o întreţinere satisfăcătoare, nivelul vibraţiilor se poate abate de la valoarea specificată. Aceasta poate amplifica con- siderabil solicitarea vibratorie de-a lungul întregului interval de lucru. Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul şi intervalele de timp în care scula electrică este de- conectată sau funcţionează, dar nu este utilizată efectiv. A- ceastă metodă de calcul ar putea duce la reducerea conside- rabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliţi măsuri de siguranţă suplimentare pentru protejarea utilizatorului împotriva efectului vibraţiilor, ca de exemplu: în- treţinerea sculei electrice şi a accesoriilor, menţinerea căldu- rii mâinilor, organizarea proceselor de muncă. Montare Încărcarea acumulatorului Folosiţi numai încărcătoarele menţionate la pagina de accesorii. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică. Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a asigura funcţionarea la capacitatea nominală a acumulatoru- lui, înainte de prima utilizare încărcaţi complet acumulatorul în încărcător. Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viaţă. O întrerupere a procesului de încărcare nu dăunează acumula- torului. Acumulatorul cu tehnologie litiu-ion este protejat prin „Elec- tronic Cell Protection (ECP)“ împotriva descărcării profunde. Când acumulatorul s-a descărcat, scula electrică este deco- nectată printr-un circuit de protecţie: dispozitivul de lucru nu se mai mişcă. După deconectarea automată a sculei electrice nu mai apăsaţi pe întrerupătorul pornit/oprit. Acumulatorul s-ar putea deteriora. Respectaţi instrucţiunile privind eliminarea. Extragerea acumulatorului Acumulatorul 6 este prevăzut cu două trepte de blocare, care au rolul de a împiedica acumulatorul să cadă afară din scula electrică, în cazul apăsării involuntare a tastei de deblocare a acumulatorului 5. Cât timp acumulatorul este introdus în scu- la electrică, el este ţinut pe poziţie prin forţa elastică a unui arc. Pentru extragerea acumulatorului 6: – Împingeţi acumulatorul spre talpa sculei electrice (1.) şi a- păsaţi simultan tasta de deblocare 5 (2.). – Trageţi acumulatorul afară din scula electrică, până când devine vizibilă o dungă roşie (3.). – Apăsaţi încă o dată tasta de deblocare 5 şi extrageţi com- plet acumulatorul. Indicatorul nivelului de încărcare al acumulatorului (vezi figura B) Cele trei LED-uri verzi ale indicatorului stării de încărcare a acumulatorului 27 indică nivelul de încărcare a acumulatoru- lui 6. Din considerente legate de siguranţă, afişarea stării de încărcare a acumulatorului poate fi activată numai atunci când scula electrică este oprită. Apăsaţi tasta 26, pentru afişarea stării de încărcare (acest lu- cru este posibil şi cu acumulatorul extras). După aproximativ 5 secunde indicatorul stării de încărcare se stinge automat. Dacă, după apăsarea tastei 26 nu se aprinde niciun LED, în- seamnă că acumulatorul este defect şi trebuie schimbat. În timpul procesului de încărcare cele trei LED-uri verzi se aprind unul după celălalt şi se sting pentru scurt timp. Acumu- latorul este complet încărcat, atunci când cele trei LED-uri verzi luminează continuu. Aproximativ 5 minute după ce acu- mulatorul s-a încărcat complet, cele trei LED-uri verzi se sting din nou. Montarea/schimbarea pânzei de ferăstrău circular Înaintea oricăror intervenţii asupra sculei electrice scoateţi acumulatorul din aceasta. La montarea pânzei de ferăstrău purtaţi mănuşi de pro- tecţie. În cazul contactului cu pânza de ferăstrău există pe- ricol de rănire. Întrebuinţaţi numai acele pânze de ferăstrău, care co- respund specificaţiilor cuprinse în prezentele instruc- ţiuni de folosire. În niciun caz nu folosiţi discuri de şlefuit ca dispozitive de lucru. LED Capacitate Lumină continuă 3 x verde ≥ 2/3 Lumină continuă 2 x verde ≥ 1/3 Lumină continuă 1 x verde <1/3 Lumină intermitentă 1 x verde rezervă OBJ_BUCH-3274-001.book Page 169 Wednesday, August 16, 2017 1:53 PM170 | Română 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Alegerea pânzei de ferăstrău La sfârşitul prezentelor instrucţiuni găsiţi o listă a pânzelor de ferăstrău recomandate. Demontarea pânzei de ferăstrău (vezi figura A) Pentru schimbarea accesoriilor, cel mai bine aşezaţi scula electrică pe latura frontală a carcasei motorului. – Apăsaţi tasta de blocare a axului 17 şi menţineţi-o apăsată. Acţionaţi tasta de blocare a axului 17 numai când axul ferăstrăului circular se află în repaus. În caz contrar scu- la electrică s-ar putea deteriora. – Deşurubaţi cu cheia imbus 19 şurubul de strângere 24 în direcţia de rotaţie . – Basculaţi înapoi apărătoarea 10 şi fixaţi-o în această pozi- ţie. – Demontaţi flanşa de strângere 23 şi pânza de ferăstrău 22 de pe axul ferăstrăului circular 20. Montarea pânzei de ferăstrău (vezi figura A) Pentru schimbarea accesoriilor, cel mai bine aşezaţi scula electrică pe latura frontală a carcasei motorului. – Curăţaţi pânza de ferăstrău 22 şi toate piesele de strânge- re. – Basculaţi înapoi apărătoarea 10 şi fixaţi-o în această pozi- ţie. – Montaţi pânza de ferăstrău 22 pe flanşa de prindere 21. Direcţia de tăiere a dinţilor pânzei (direcţia săgeţii de pe pânza de ferăstrău) şi săgeata indicatoare a direcţiei de ro- taţie de pe apărătoarea 10 trebuie să coincidă. – Montaţi flanşa de strângere 23 şi înşurubaţi şurubul de strângere 24 în direcţia de rotaţie . Aveţi grijă ca poziţia de montare a flanşei de prindere 21 şi a flanşei de strânge- re 23 să fie corecte. – Apăsaţi tasta de blocare a axului 17 şi menţineţi-o apăsată. – Strângeţi cu cheia imbus 19 şurubul de strângere 24 în di- recţia de rotaţie . Momentul de strângere trebuie să fie de 6–9 Nm, ceea ce corespunde unei înşurubări manuale plus o tură sau trei diviziuni ale marcajului 25 de pe apără- toarea 7. Aspirarea prafului/aşchiilor Înaintea oricăror intervenţii asupra sculei electrice scoateţi acumulatorul din aceasta. Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, mine- rale şi metal pot fi dăunătoare sănătăţii. Atingerea sau inspirarea acestor pulberi poate provoca reacţii alergice şi/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulberea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm com- binaţie cu materiale de adaos utilizate la prelucrarea lem- nului (cromat, substanţe de protecţie a lemnului). Materia- lele care conţin azbest nu pot fi prelucrate decât de către specialişti. – Pentru a obţine un grad ridicat de aspirare a prafului, fo- losiţi împreună cu această sculă electrică, aspiratorul GAS 25/GAS 50/GAS 50 M special pentru lemn sau GAS 50 MS special pentru lemn şi/sau pulberi minera- le. – Asiguraţi buna ventilaţie a locului de muncă. – Este recomandabil să se utilizeze o mască de protecţie a respiraţiei având clasa de filtrare P2. Respectaţi prescripţiile din ţara dumneavoastră referitoa- re la materialele de prelucrat. Evitaţi acumulările şi depunerile de praf la locul de muncă. Pulberile se pot aprinde cu uşurinţă. Montarea adaptorului de aspirare (vezi figura G) Fixaţi adaptorul de aspirare 33 cu şurubul de fixare 32 pe pla- ca de bază 9. La adaptorul de aspirare 33 se poate racorda un furtun de as- pirare cu un diametru de 35 mm. Nu este permisă montarea adaptorului de aspirare fără racordarea prealabilă la o instalaţie exterioară de aspi- rare a prafului. În caz contrar canalul de aspirare s-ar pu- trea bloca. Nu este permisă racordarea unui sac colector de praf la adaptorul de aspirare. În caz contrar sistemul de aspirare s-ar putea bloca. Pentru asigurarea unei aspirări optime, adaptorul de aspirare 33 trebuie curăţat regulat. Aspirare cu instalaţie exterioară Racordaţi furtunul de aspirare 34 la un aspirator de praf (ac- cesoriu). La sfârşitul prezentelor instrucţiuni găsiţi o listă a as- piratoarelor de praf la care se poate face racordarea. Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat. Pentru aspirarea pulberilor extrem de nocive, cancerigene sau uscate, folosiţi un aspirator special. Funcţionare Moduri de funcţionare Înaintea oricăror intervenţii asupra sculei electrice scoateţi acumulatorul din aceasta. Reglarea adâncimii de tăiere (vezi figura C) Adaptaţi adâncimea de tăiere la grosimea piesei de lu- cru. Sub piesa de lucru ar trebui să se poată vedea mai pu- ţin decât înălţimea întreagă a unui dinte. Detensionaţi maneta de strângere 30. Pentru o adâncime de tăiere mai mică depărtaţi ferăstrăul de talpa de fixare 9, iar pentru o adâncime de tăiere mai mare împingeţi ferăstrăul spre talpa de fixare 9. Reglaţi cota dorită pe scala adâncimilor de tăiere. Tensionaţi din nou maneta de strângere 30. Forţa de pretensionare a manetei de strângere 30 poate fi re- ajustată. În acest scop deşurubaţi maneta de strângere 30 şi fixaţi-o din nou prin înşurubare după ce aţi deplasat-o cu cel puţin 30° în sens contrar mişcării acelor de ceasornic. Reglarea unghiului de înclinare Cel mai bine aşezaţi scula electrică pe latura frontală a apără- torii 7. OBJ_BUCH-3274-001.book Page 170 Wednesday, August 16, 2017 1:53 PMRomână | 171 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) Slăbiţi şurubul-fluture 15. Basculaţi lateral ferăstrăul. Reglaţi cota dorită pe scala 16. Strângeţi din nou bine şurubul-fluture

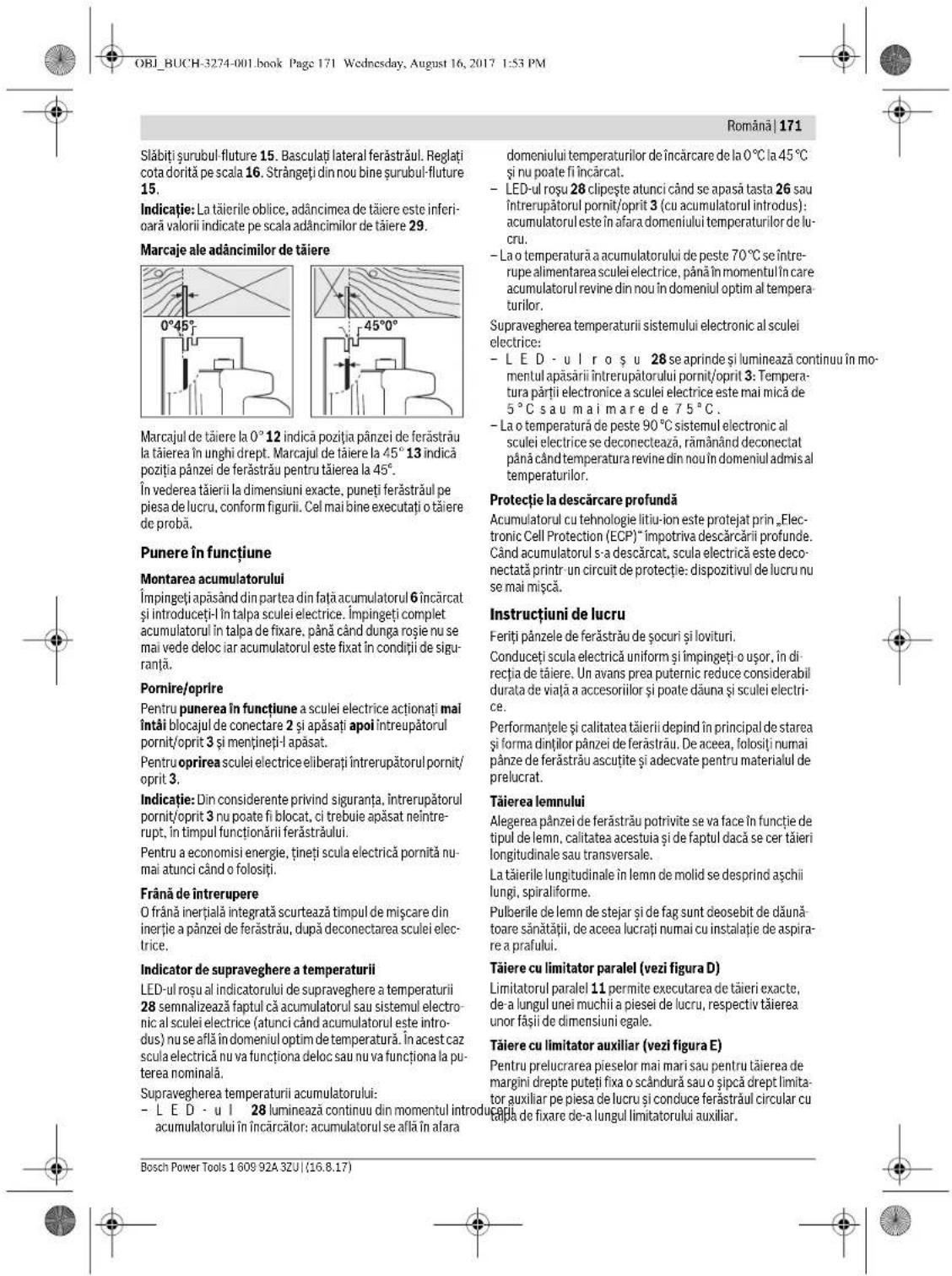

Indicaţie: La tăierile oblice, adâncimea de tăiere este inferi- oară valorii indicate pe scala adâncimilor de tăiere 29. Marcaje ale adâncimilor de tăiere Marcajul de tăiere la 0° 12 indică poziţia pânzei de ferăstrău la tăierea în unghi drept. Marcajul de tăiere la 45° 13 indică poziţia pânzei de ferăstrău pentru tăierea la 45°. În vederea tăierii la dimensiuni exacte, puneţi ferăstrăul pe piesa de lucru, conform figurii. Cel mai bine executaţi o tăiere de probă. Punere în funcţiune Montarea acumulatorului Împingeţi apăsând din partea din faţă acumulatorul 6 încărcat şi introduceţi-l în talpa sculei electrice. Împingeţi complet acumulatorul în talpa de fixare, până când dunga roşie nu se mai vede deloc iar acumulatorul este fixat în condiţii de sigu- ranţă. Pornire/oprire Pentru punerea în funcţiune a sculei electrice acţionaţi mai întâi blocajul de conectare 2 şi apăsaţi apoi întreupătorul pornit/oprit 3 şi menţineţi-l apăsat. Pentru oprirea sculei electrice eliberaţi întrerupătorul pornit/ oprit 3. Indicaţie: Din considerente privind siguranţa, întrerupătorul pornit/oprit 3 nu poate fi blocat, ci trebuie apăsat neîntre- rupt, în timpul funcţionării ferăstrăului. Pentru a economisi energie, ţineţi scula electrică pornită nu- mai atunci când o folosiţi. Frână de întrerupere O frână inerţială integrată scurtează timpul de mişcare din inerţie a pânzei de ferăstrău, după deconectarea sculei elec- trice. Indicator de supraveghere a temperaturii LED-ul roşu al indicatorului de supraveghere a temperaturii 28 semnalizează faptul că acumulatorul sau sistemul electro- nic al sculei electrice (atunci când acumulatorul este intro- dus) nu se află în domeniul optim de temperatură. În acest caz scula electrică nu va funcţiona deloc sau nu va funcţiona la pu- terea nominală. Supravegherea temperaturii acumulatorului: –LED-ul 28 luminează continuu din momentul introducerii acumulatorului în încărcător: acumulatorul se află în afara domeniului temperaturilor de încărcare de la 0 °C la 45 °C şi nu poate fi încărcat. –LED-ul roşu 28 clipeşte atunci când se apasă tasta 26 sau întrerupătorul pornit/oprit 3 (cu acumulatorul introdus): acumulatorul este în afara domeniului temperaturilor de lu- cru. – La o temperatură a acumulatorului de peste 70 °C se între- rupe alimentarea sculei electrice, până în momentul în care acumulatorul revine din nou în domeniul optim al tempera- turilor. Supravegherea temperaturii sistemului electronic al sculei electrice: –LED-ul roşu 28 se aprinde şi luminează continuu în mo- mentul apăsării întrerupătorului pornit/oprit 3: Tempera- tura părţii electronice a sculei electrice este mai mică de 5°C sau mai mare de 75°C. – La o temperatură de peste 90 °C sistemul electronic al sculei electrice se deconectează, rămânând deconectat până când temperatura revine din nou în domeniul admis al temperaturilor. Protecţie la descărcare profundă Acumulatorul cu tehnologie litiu-ion este protejat prin „Elec- tronic Cell Protection (ECP)“ împotriva descărcării profunde. Când acumulatorul s-a descărcat, scula electrică este deco- nectată printr-un circuit de protecţie: dispozitivul de lucru nu se mai mişcă. Instrucţiuni de lucru Feriţi pânzele de ferăstrău de şocuri şi lovituri. Conduceţi scula electrică uniform şi împingeţi-o uşor, în di- recţia de tăiere. Un avans prea puternic reduce considerabil durata de viaţă a accesoriilor şi poate dăuna şi sculei electri- ce. Performanţele şi calitatea tăierii depind în principal de starea şi forma dinţilor pânzei de ferăstrău. De aceea, folosiţi numai pânze de ferăstrău ascuţite şi adecvate pentru materialul de prelucrat. Tăierea lemnului Alegerea pânzei de ferăstrău potrivite se va face în funcţie de tipul de lemn, calitatea acestuia şi de faptul dacă se cer tăieri longitudinale sau transversale. La tăierile lungitudinale în lemn de molid se desprind aşchii lungi, spiraliforme. Pulberile de lemn de stejar şi de fag sunt deosebit de dăună- toare sănătăţii, de aceea lucraţi numai cu instalaţie de aspira- re a prafului. Tăiere cu limitator paralel (vezi figura D) Limitatorul paralel 11 permite executarea de tăieri exacte, de-a lungul unei muchii a piesei de lucru, respectiv tăierea unor fâşii de dimensiuni egale. Tăiere cu limitator auxiliar (vezi figura E) Pentru prelucrarea pieselor mai mari sau pentru tăierea de margini drepte puteţi fixa o scândură sau o şipcă drept limita- tor auxiliar pe piesa de lucru şi conduce ferăstrăul circular cu talpa de fixare de-a lungul limitatorului auxiliar. 45°0° 0° 45° OBJ_BUCH-3274-001.book Page 171 Wednesday, August 16, 2017 1:53 PM172 | Română 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Cârlig de suspendare (vezi figura F) Cu ajutorul cârligului de suspendare 1 puteţi agăţa scula elec- trică, de exemplu, de o scară. Desfaceţi cârligul de suspenda- re 1 aducându-l în poziţia dorită. Atunci când scula electrică este suspendată, aveţi grijă să protejaţi pânza de ferăstrău împotriva atingerii acci- dentale. Există pericol de rănire. Închideţi din nou cârligul de suspendare 1, atunci când doriţi să lucraţi cu scula electrică. Indicaţii privind manevrarea optimă a acumulatorului Protejaţi acumulatorul împotriva umezelii şi a apei. Depozitaţi acumulatorul numai în domeniul de temperatură de la –20 °C la 50 °C. Nu lăsaţi acumulatorul în autovehicul, de exemplu pe timpul verii. Ocazional curăţaţi fantele de ventilaţie ale acumulatorului cu o pensulă moale, curată şi uscată. Un timp de funcţionare considerabil diminuat după încărcare indică faptul că acumulatorul s-a uzat şi trebuie înlocuit. Respectaţi instrucţiunile privind eliminarea. Întreţinere şi service Întreţinere şi curăţare Înaintea oricăror intervenţii asupra sculei electrice (de ex. întreţinere, schimbarea accesoriilor, etc.) cât şi în timpul transportului şi depozitării acesteia extrageţi acumulatorul din scula electrică. În cazul acţionării invo- luntare a întrerupătorului pornit/oprit există pericol de ră- nire. Pentru a lucra bine şi sigur păstraţi curate scula electri- că şi fantele de aerisire. Apărătoarea trebuie întotdeauna să se poată mişca liber şi în- chide automat. De aceea, păstraţi întotdeauna curată zona din jurul apărătorii. Îndepărtaţi prin suflare cu aer comprimat sau cu o pensulă praful şi aşchiile. Pânzele de ferăstrău care nu sunt prevăzute cu strat de pro- tecţie pot fi protejate împotriva coroziunii prin aplicarea unui strat subţire de ulei nonacid. Înainte de tăiere, îndepărtaţi din nou uleiul, în caz contrar acesta lăsând pete pe lemnul tăiat. Resturile de răşină sau clei depuse pe pânza de ferăstrău afec- tează calitatea tăierii. De aceea, curăţaţi pânzele de ferăstrău imediat după utilizare. Asistenţă clienţi şi consultanţă privind utilizarea Serviciul de asistenţă clienţi vă răspunde la întrebări privind repararea şi întreţinerea produsului dumneavoastră cât şi pie- sele de schimb. Găsiţi desenele de ansamblu şi informaţii pri- vind piesele de schimb şi la: www.bosch-pt.com Echipa de consultanţă Bosch vă răspunde cu plăcere la între- bări privind produsele noastre şi accesoriile acestora. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10 cifre, conform plăcuţei indicatoare a tipului produsului. România Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Transport Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei pri- vind transportul mărfurilor periculoase. Acumulatorii pot fi transportaţi rutier fără restricţii de către utilizator. În cazul transportului de către terţi (de exemplu: transport a- erian sau prin firmă de expediţii) trebuie respectate cerinţe speciale privind ambalarea şi marcarea. În această situaţie, la pregătirea expedierii trebuie consultat un expert în transpor- tul mărfurilor periculoase. Expediaţi acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiţi cu bandă de lipit contactele deschise şi ambalaţi astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectaţi eventualele norme naţionale supli- mentare. Eliminare Sculele electrice, acumulatorii, accesoriile şi ambala- jele trebuie direcţionate către o staţie de revalorifica- re ecologică. Nu aruncaţi sculele electrice şi acumulatorii/bateri- ile în gunoiul menajer! Numai pentru ţările UE: Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz şi, conform Directivei Europene 2006/66/CE, acumula- torii/bateriile defecte sau consumate trebuie colectate separat şi direcţionate către o sta- ţie de reciclare ecologică. Acumulatori/baterii: Li-Ion: Vă rugăm să respectaţi indicaţiile de la paragraful „“, pagina 172. Sub rezerva modificărilor. OBJ_BUCH-3274-001.book Page 172 Wednesday, August 16, 2017 1:53 PMБългарски | 173 Bosch Power Tools 1 609 92A 3ZU | (16.8.17)
