РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GKS 36 VLI Professional BOSCH

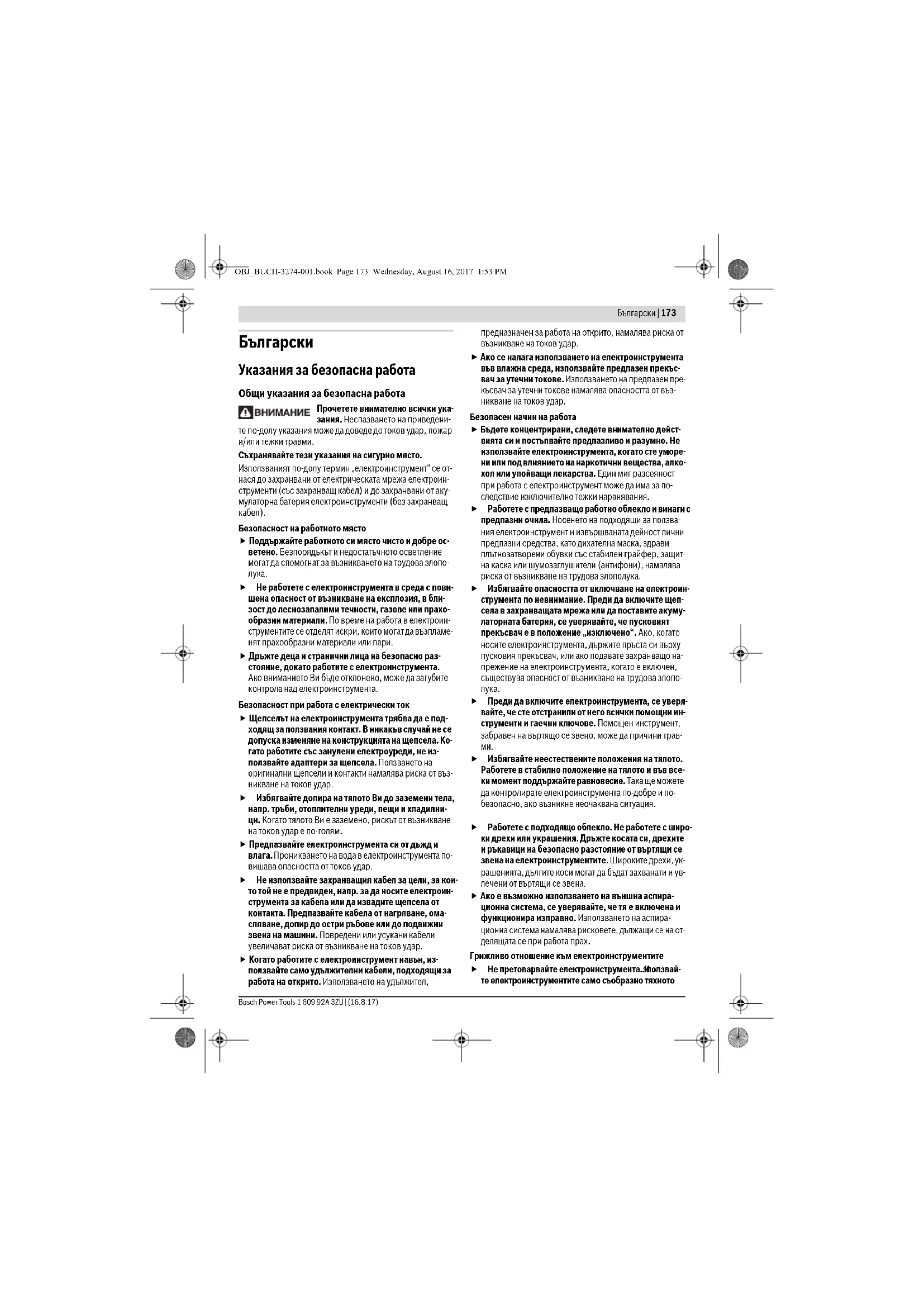

Указания за безопасна работа Общи указания за безопасна работа Прочетете внимателно всички ука- зания. Неспазването на приведени- те по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин „електроинструмент“ се от- нася до захранвани от електрическата мрежа електроин- струменти (със захранващ кабел) и до захранвани от аку- мулаторна батерия електроинструменти (без захранващ

Безопасност на работното място Поддържайте работното си място чисто и добре ос- ветено. Безпорядъкът и недостатъчното осветление могат да спомогнат за възникването на трудова злопо-

Не работете с електроинструмента в среда с пови- шена опасност от възникване на експлозия, в бли- зост до леснозапалими течности, газове или прахо- образни материали. По време на работа в електроин- струментите се отделят искри, които могат да възпламе- нят прахообразни материали или пари. Дръжте деца и странични лица на безопасно раз- стояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, мож е да загубите контрола над електроинструмента. Безопасност при работа с електрически ток Щепселът на електроинструмента трябва да е под- ходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Ко- гато работите със занулени електроуреди, не из- ползвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от въз- никване на токов удар. Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилни- ци. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента по- вишава опасността от токов удар. Не използвайте захранващия кабел за цели, за кои- то той не е предвиден, напр. за да носите електроин- струмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, ома- сляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. Когато работите с електроинструмент навън, из- ползвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъс- вач за утечни токове. Използването на предпазен пре- късвач за утечни токове намалява опасността от въз- никване на токов удар. Безопасен начин на работа Бъдете концентрирани, следете внимателно дейст- вията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморе- ни или под влиянието на наркотични вещества, алко- хол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за по- следствие изключително тежки наранявания. Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползва- ния електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защит- на каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. Избягвайте опасността от включване на електроин- струмента по невнимание. Преди да включите щеп- села в захранващата мрежа или да поставите акуму- латорната батерия, се уверявайте, че пусковият прекъсвач е в положение „изключено“. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо на- прежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злопо-

Преди да включите електроинструмента, се уверя- вайте, че сте отстранили от него всички помощни ин- струменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини трав-

Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във все- ки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. Работете с подходящо облекло. Не работете с широ- ки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, ук- рашенията, дългите коси могат да бъдат захванати и ув- лечени от въртящи се звена. Ако е възможно използването на външна аспира- ционна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспира- ционна система намалява рисковете, дължащи се на от- делящата се при работа прах. Грижливо отношение към електроинструментите Не претоварвайте електроинструмента. И

те електроинструментите само съобразно тяхното OBJ_BUCH-3274-001.book Page 173 Wednesday, August 16, 2017 1:53 PM174 | Български 1 609 92A 3ZU | (16.8.17) Bosch Power Tools предназначение. Ще работите по-добре и по-безопас- но, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване. Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремон-

Преди да променяте настройките на електроинстру- мента, да заменяте работни инструменти и допълни- телни приспособления, както и когато про- дължително време няма да използвате електроин- струмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. Съхранявайте електроинструментите на места, къ- дето не могат да бъдат достигнати от деца. Не допус- кайте те да бъдат използвани от лица, които не са за- познати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребите- ли, електроинструментите могат да бъдат изключи- телно опасни. Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функциони- рат безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изме- нят функциите на електроинструмента. Преди да из- ползвате електроинструмента, се погрижете по- вредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържа- ни електроинструменти и уреди. Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи ин- струменти с остри ръбове оказват по-малко съпро- тивление и се водят по-леко. Използвайте електроинструментите, допълнителни- те приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. При то- ва се съобразявайте и с конкретните работни усло- вия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повиша- ва опасността от възникване на трудови злополуки. Грижливо отношение към акумулаторни електроин-

За зареждането на акумулаторните батерии използ- вайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устрой- ства за зареждане на неподходящи акумулаторни бате- рии, съществува опасност от възникване на пожар. За захранване на електроинструментите използвай- те само предвидените за съответния модел акуму- латорни батерии. Използването на различни акуму- латорни батерии може да предизвика трудова злополу- ка и/или пож

Предпазвайте неизползваните акумулаторни бате- рии от контакт с големи или малки метални предме- ти, напр. кламери, монети, ключове, пирони, винто- ве и др.п., тъй като те могат да предизвикат късо съ- единение. Последствията от късото съединение могат да бъдат изгаряния или пожар. При неправилно използване от акумулаторна бате- рия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви по- падне електролит, изплакнете мястото обилно с во- да. Ако електролит попадне в очите Ви, незабавно се обърнете за помощ към очен лекар. Електролитът мо- же да предизвика изгаряния на кожата.

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специали- сти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на без- опасността на електроинструмента. Указания за безопасна работа с циркуляри Техника на рязане ОПАСНОСТ: дръжте ръцете си на разстояние от зо- ната на рязане и от циркулярния диск. С втората си ръка дръжте спомагателната ръкохватка или корпу- са на електродвигателя. Когато държите циркуляра с двете си ръце, няма опасност да ги нараните с режещия

Не поставяйте ръцете си под детайла. Предпазният кожух не може да Ви защити в зоната под обработвания

Регулирайте дълбочината на рязане съобразно де- белината на стената на обработвания детайл. От об- ратната страна на детайла дискът трябва да се подава на разстояние, по-малко от една височина на зъба. Никога не дръжте разрязвания детайл на ръка или притиснат към крака си. Осигурявайте детайла, като го захващате в стабилно приспособление. За да огра- ничите опасността от влизане в съприкосновение с тя- лото, заклинване на режещия диск или загуба на кон- трол над електроинструмента, е важно да застопорите обработвания детайл добре. Когато съществува опасност по време на работа ра- ботният инструмент да засегне скрити под повърх- ността проводници под напрежение, допирайте електроинструмента само до изолираните ръкох- ватки. При контакт с проводник под напре жение то се предава по металните елементи на електроинструмен- та, което води до токов удар. При надлъжно разрязване винаги използвайте опо- ра или прав направляващ ръб. Режещи дискове, кои- то не пасват точно на монтажните елементи на електро- инструмента, при имат биене и могат да доведат до за- губа на контрол над електроинструмента. Използвайте винаги циркулярни дискове, които са с посочените размери и подходящ присъединителен отвор (напр. ромбоиден или кръгъл). Циркулярни ди- OBJ_BUCH-3274-001.book Page 174 Wednesday, August 16, 2017 1:53 PMБългарски | 175 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) скове, които не пасват на монтажните елементи на цир- куляра, по време на работа бият и водят до загуба на контрол над електроинструмента. Никога не използвайте повредени или неподходящи подложни шайби или винтове за режещия диск. Под- ложните шайби и винтовете са проектирани специално за Вашия циркуляр и осигуряват оптимални производи- телност и сигурност при работа. Откат – причини за възникване и мерки за предо-

– Откатът е внезапна реакция вследствие на закачане, заклинване или неправилно ориентиране на работния инструмент, което води до неконтролируемо отскачане на триона в посока от разрязвания детайл към работе- щия с електроинструмента; – ако циркулярният диск се закачи или заклини в затва- рящата се междина на среза, той се блокира внезапно, а инерцията на електродвигателя оттласква циркуляра по посока на работещия с електроинструмента; – ако циркулярният диск бъде усукан или насочен не- правилно в междината на среза, зъби от задния ръб мо- гат да се закачат в повърхността на разрязвания детайл, вследствие на което циркулярният диск отскача от ме- ждината на среза по посока работещия с електроин-

Откатът възниква като резултат от неправилното бора- вене с електроинструмента. Това мо же да бъде избег- нато чрез взимането на подходящи предпазни мерки, както е описано по-долу. Дръжте циркуляра здраво с двете ръце и заемайте положение, при което ръцете Ви са насочени да про- тиводействат на евентуално възникнал откат. Тяло- то Ви трябва да е разположено странично на равни- ната на въртене на диска, никога не поставяйте ре- жещия диск в една равнина с тялото си. При възник- ване на откат циркулярът може да отскочи назад, но при взимане на подходящи предпазни мерки работещият с него може да овладее отката. Ако режещият диск се заклини или прекъснете ра- бота, изключете ръчния циркуляр и го задръжте не- подвижен в междината, докато режещият диск спре да се върти. Не се опитвайте да извадите ръчния циркуляр от детайла или да го издърпате назад, до- като дискът се върти, в противен случай може да възникне откат. Открийте и отстранете причината за заклинването на режещия диск. Ако искате да включите циркуляра, докато той е в детайла, центрирайте режещия диск в междината и предварително се уверете, че зъбите не допират до детайла. Ако режещ ият диск се заклини, при включва- не на циркуляра той може да изскочи от детайла или да предизвика откат. Когато разрязвате големи плочи, ги подпирайте, за да намалите опасността от заклинване на режещия диск. Големи плочи могат да се огънат под действие на силата на собствената си тежест. Плочите трябва да бъ- дат подпирани и от двете страни, както в близост до сре- за, така и в отдалечените им краища. Не използвайте затъпени или повредени режещи дискове. Когато дисковете са затъпени или обърнати в неправилната посока, разрязваната междина е тясна, поради което силно се увеличават триенето, както и опасността от заклинване и откат. Преди да започнете разрязването, се уверете, че механизмите за регулиране на дълбочината и накло- на на разрязване са затегнати здраво. Ако по време на рязане под действие на възникващите сили настрой- ките се променят, това може да доведе до заклинване и откат на електроинструмента. Бъдете особено предпазливи при разрязване в съ- ществуващи стени или други елементи, под чиято повърхност може да има скрити чужди тела. Врязва- щият се циркулярен диск може да попадне на скрит обект, да блокира и да предизвика откат. Функция на долния предпазен кожух Винаги преди започване на работа се уверявайте, че долният предпазен кожух се затваря безпроблем- но. Не използвайте циркуляра, ако долният предпа- зен кожух не може да се движи свободно и не се за- тваря веднага. Никога не захващайте или завърз- вайте долния предпазен кожух в отворена позиция. Ако циркулярът падне на земята, долният предпазен ко- жух може да се огъне. Отворете предпазния кожух с ло- ста за изтегляне назад и се уверете, че кожухът може да се движи свободно, както и че не допира до други де- тайли при всички възможни наклони и дълбочини на

Проверявайте функционирането на пружината за долния предпазен кожух. Ако долният кожух и пру- жината не работят правилно, преди бъде използван, електроинструментът трябва да бъде ремонтиран. Повредени детайли, полепвания на замърсявания или натрупване на стружки предизвикват забавяне на дви- жението на долния предпазен кожух. Отваряйте ръчно долния предпазен кожух само при изпълняване на специални срезове, напр. „Разряз- ване с пробиване и под ъгъл“. Отворете долния предпазен кожух с издърпващия се назад лост и го отпуснете, когато циркулярният диск се вреже в де- тайла. При всички други видове срезове долният пред- пазен кожух трябва да работи автоматично.

Не оставяйте циркуляра на работния плот или на зе- мята, без преди това долният предпазен кожух да е покрил режещия диск. Незащитен въртящ се по инер- ция режещ диск ще премести циркуляра в посока, об- ратна на посоката на рязане, и ще разреже намиращи се на пътя му предмети. Съобразявайте се с времето за въртене по инерция на диска. Допълнителни указания за безопасна работа Не поставяйте пръстите си в отворите за изхвърляне на стружките. Можете да се нараните от въртящите се

OBJ_BUCH-3274-001.book Page 175 Wednesday, August 16, 2017 1:53 PM176 | Български 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Не работете с циркуляра в таванна позиция. Така не можете да контролирате електроинструмента в доста- тъчна степен. Използвайте подходящи уреди, за да проверите за наличието на скрити под повърхността електро- и/или тръбопроводи, или се обърнете за информа- ция към съответните местни снабдителни служби. Влизането на работния инструмент в съприкосновение с електропроводи може да предизвика пожар или то- ков удар. Увреждането на газопровод може да предиз- вика експлозия. Увреждането на водопровод предиз- виква значителни материални щети. Не монтирайте стационарно електроинструмента. Той не е проектиран за работа на стенд. Не използвайте циркулярни дискове от бързорезна стомана (HSS). Такива дискове се чупят лесно. Не разрязвайте черни метали. Нагорещени стружки могат да запалят прахоуловителната система. По време на работа дръжте електроинструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно. Осигурявайте обработвания детайл. Д етайл, захва- нат с подходящи приспособления или скоби, е застопо- рен по здраво и сигурно, отколкото, ако го държите с

Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай из- ползваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента. Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение. Предпазвайте акумулаторната батерия от ви- соки температури, напр. вследствие на про- дължително излагане на директна слънчева светлина или огън, както и от вода и овлажня- ване. Съществува опасност от експлозия. При повреждане и неправилна експлоатация от аку- мулаторната батерия могат да се отделят пари. Про- ветрете помещението и, ако се почувствате нераз- положени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища. Използвайте акумулаторната батерия само с елек- троинструмента, за който е предназначена. Само та- ка тя е предпазена от опасно за нея претоварване. Предмети с остри ръбове, напр. пирони или отверт- ки или силни механични въздействия могат да по- вредят акумулаторната батерия. Може да бъде пре- дизвикано вътрешно късо съединение и акумулаторна- та батерия мож е да се запали, да запуши, да експлоди- ра или да се прегрее. Описание на продукта и възмож-

Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Моля, отворете разгъващата се корица с фигурите и, дока- то четете ръководството за експлоатация, я оставете отво-

Предназначение на електроинструмента Електроинструментът е предназначен за разрязване на дървесни материали по права линия, перпендикулярно или със скосяване. С подходящи режещи листове могат да бъдат разрязвани и тънкостенни детайли от цветни метали, напр. профили. Не се допуска разрязването на черни метали. Изобразени елементи Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите. 1 Кука за окачване на колан 2 Блокировка на пусковия прекъсвач 3 Пусков прекъсвач 4 Ръкохватка (Изолирана повърхност за захващане) 5 Освобождаващи бутони за акумулаторната батерия 6 Акумулаторна батерия* 7 Предпазен кожух 8 Лост за регулиране на шарнирно окачения предпазен

15 Винт с крилчата глава за предварително установяване на наклона на среза 16 Скала за измерване на ъгъла на скосяване 17 Бутон за блокиране на вала 18 Спо магателна ръкохватка (Изолирана повърхност за

19 Шестостенен ключ 20 Вал на електроинструмента 21 Центроващ фланец 22 Циркулярен диск* 23 Застопоряващ фланец 24 Застопоряващ винт с шайба 25 Маркировки на предпазния кожух 26 Бутон за показване на степента на зареденост на акумулаторната батерия 27 Индикатор за състоянието на акумулаторната батерия OBJ_BUCH-3274-001.book Page 176 Wednesday, August 16, 2017 1:53 PMБългарски | 177 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) 28 Светодиод за температурния контрол 29 Скала за отчитане на дълбочината на среза 30 Застопоряващ лост за предварително регулиране на дълбочината на врязване 31 Двойка скоби за застопоряване* 32 Застопоряващ винт за адаптера за прахоулавяне 33 Адаптер за прахоулавяне 34 Маркуч на аспирационната уредба* *Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни Информация за излъчван шум и вибрации Стойностите на излъчвания шум са определени съгласно EN 60745-2-5. Равнището А на генерирания шум обикновено е: равнище на звуковото налягане 98 dB(A); мощност на звука 109 dB(A). Неопределеност K=1,5 dB. Работете с шумозаглушители! Пълната стойност на вибрациите a

(векторната сума по трите направления) и неопределеността K са определени съгласно EN 60745-2-5:

Посоченото в това ръководство за експлоатация равнище на генерираните вибрации е измерено съгласно процеду- ра, стандартизирана в EN 60745, и може да служи за срав- няване на електроинструменти един с друг. То е подходя- що също и за предварителна ориентировъчна преценка на натоварването от вибрации. Посоченото ниво на генерираните вибрации е представи- телно за най-често срещаните приложения на електроин- струмента. Ако обаче електроинструментът бъде използ- ван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите може да се различава. Това би могло да увели- чи значително сумарното натоварване от вибрации в про- цеса на работа. За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електро- инструментът е изключен или работи, но не се ползва. То- ва би могло значително да на мали сумарното натоварване от вибрации. Предписвайте допълнителни мерки за предпазване на ра- ботещия с електроинструмента от въздействието на ви- брациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържа- не на ръцете топли, целесъобразна организация на работ- ните стъпки.

Зареждане на акумулаторната батерия Използвайте само някое от зарядните устройства, посочени на страницата с допълнителните приспо- собления. Само тези зарядни устройства са подходя- щи за използваната във Вашия електроинструмент ли- тиево-йонна акумулаторна батерия. Упътване: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумула- торната батерия, преди първото й използване я заредете докрай в зарядното устройство. Литево-йонната акумулаторна батерия може да бъде за- реждана по всяко време, без това да съкращава дългот- райността й. Прекъсване на зареждането също не й вреди. Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронния модул „Electronic Cell Protection (ECP)“. При разреждане на акумулаторната ба- терия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да се движи. След автоматичното изключване на електроинстру- мента не продължавайте да натискате пусковия пре- късвач. Акум улаторната батерия може да бъде повре-

Спазвайте указанията за бракуване. Ръчен циркуляр GKS 36 V-LI Каталожен номер 3 601 F73 ... Номинално напрежение V= 36 Скорост на въртене на празен ход min

макс. дълбочина на среза – при наклон 0° – при наклон 45°

Блокиране на вала Размери на основната плоча mm 146 x 290 макс. диаметър на режещия диск mm 165 мин. диаметър на режещия диск mm 160 макс. дебелина на тялото на диска mm 1,7 Дебелина на тялото на диска най- малко mm 1,0 макс. дебелина на зъбите/чапраз mm 2,6 присъединителен отвор mm 20 Маса съгласно EPTA-Procedure 01:2014 kg 4,3 – 5,0* Допустима температура на окол-

–при зареждане –по време на работа

0...+45 –20...+50 препоръчителни акумулаторни

GBA 36V препоръчителни зарядни устройства AL 36.. GAL 36.. *в зависимост от използваната акумулаторна батерия ** ограничена производителност при температури <0 °C OBJ_BUCH-3274-001.book Page 177 Wednesday, August 16, 2017 1:53 PM178 | Български 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Изваждане на акумулаторната батерия Акумулаторната батерия 6 е с две степени на захващане, което трябва да предотврати падането й при натискане по невнимание на бутона за освобождаване на акумулатор- ната батерия 5. Когато акумулаторната батерия е поставе- на в електроинструмента, се придържа в нужната позиция от пружина. За изваждане на акумулаторната батерия 6: – Притиснете акумулаторната батерия към крака на елек- троинструмента (1.) и едновременно натиснете осво- бождаващия бутон 5 (2.). – Издърпайте акумулаторната батерия от електроинстру- мента, докато се покаже червената ивица (3.). – Натиснете освобождаващия бутон 5 още веднъж и из- дърпайте акумулаторната батерия. Светлинен индикатор за състоянието на акумулаторна- та батерия (вижте фиг. В) Трите зелени светодиода 27 показват степента на зареде- ност на аку мулаторната батерия 6. Поради съображения за безопасност проверката на степента на зареденост на акумулаторната батерия може да се извършва само когато електроинструментът е в покой. Натиснете бутона 26, за да видите степента на зареденост на акумулаторната батерия (възможно е също и при изва- дена акумулаторна батерия). Светодиодите угасват авто- матично след прибл. 5 секунди. Ако след натискане на бутона 26 не свети нито един свето- диод, акумулаторната батерия е повредена и трябва да бъ- де заменена. По време на процеса на зареждане трите зелени светоди- ода светват последователно и след това угасват. Когато трите зелени светодиода започнат да светят непрекъсна- то, акумулаторната батерия е заредена. Прибл. 5 минути след като акумулаторната батерия се зареди напълно три- те зелени светодиода угасват. Поставяне/смяна на режещия диск Преди да извършвате каквито и да е дейности по електроинструмента демонтирайте акумулаторната

При монтирането на циркулярния диск работете с предпазни ръкавици. При допир до циркулярния диск съществува опасност да се нараните. Използвайте само режещи дискове, които съответ- стват на данните, посочени в това ръководство за експлоатация. В никакъв случай не използвайте абразивни диско-

Избор на циркулярния диск Обзор на препоръчваните режещи дискове можете да на- мерите в края на това ръководство за експлоатация. Демонтиране на режещия диск (вижте фиг. А) Най-добре е при смяна на циркулярния диск да поставите електроинструмента легнал на челната страна на електро-

– Натиснете и задръжте бутона за блокиране на вала 17. Натискайте бутона за блокиране на вала 17 само ко- гато въртенето на вала е спряло напълно. В противен случай електроинструментът може да бъде повреден. –С шестостенния ключ 19 развийте застопоряващия винт 24 като въртите в посоката . – Завъртете шарнирния предпазен кожух 10 назад и го

– Демонтирайте застопоряващия фланец 23 и циркуляр- ния диск 22 от вала на електроинструмента 20. Монтиране на режещия диск (вижте фиг. А) Най-добре е при смяна на циркулярния диск да поставите електроинструмента легнал на челната страна на електро-

–Почистете режещия диск 22 и всички детайли, които ще монтирате. – Завъртете шарнирния предпазен кожух 10 назад и го

–Поставете циркуляра 22 на центроващия фланец 21. Посоката на рязане на зъбите (означена със стрелка на циркуляра) и стрелката за посоката на въртене на шар- нирно окачения предпазен кожух 10 трябва да съвпа-

– Поставете застопоряващия фланец 23 и навийте винта 24 като го въртите в посоката . Внимавайте опорният фланец 21 и застопоряващият фланец 23 да са влезли правилно в позициите си. – Натиснете и задръжте бутона за блокиране на вала 17. –С шестостенния ключ 19 затегнете застопоряващия винт 24 като го въртите в посоката . Затягащият мо- мент трябва да бъде 6–9 Nm, това съответства на затя- гане на ръка плюс ¼ оборот или 3 деления на маркиров- ката 25 на предпазния кожух 7. Система за прахоулавяне Преди да извършвате каквито и да е дейности по електроинструмента демонтирайте акумулаторната

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове Светодиод Капацитет Непрекъснато светене 3 х зелено ≥ 2/3 Непрекъснато светене 2 х зелено ≥ 1/3 Непрекъснато светене 1 х зелено <1/3 Мигаща светлина 1 x зелена резерва OBJ_BUCH-3274-001.book Page 178 Wednesday, August 16, 2017 1:53 PMБългарски | 179 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) могат да предизвикат алергични реакции и/или заболя- вания на дихателните пътища на работещия с електроинструмента или намиращи се наблизо лица. Определени прахове, напр. отделящите се при обра- ботване на бук и дъб, се считат за канцерогенни, особе- но в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обу- чени квалифицирани лица. – За да постигате висока степен на прахоулавяне при работа с този електроинструмент, използвайте пра- хосмукачките GAS 25/GAS 50/GAS 50 M при обра- ботка на дървесина или GAS 50 MS за дървесина и/или минерални материали. – Осигурявайте добро проветряване на работното

–Препоръчва се използването на дихателна маска с филтър от клас P2. Спазвайте валидните във Вашата страна законови раз- поредби, валидни при обработване на съответните ма-

Избягвайте натрупване на прах на работното място. Прахът може лесно да се са мовъзпламени. Монтиране на адаптера за прахоулавяне (вижте фигура G) Затегнете адаптера за прахоулавяне 33 със застопорява- щия винт 32 към основната плоча 9. Към адаптера за прахоулавяне 33 може да се включи шланг на прахосмукачка с диаметър 35 mm. Адаптерът за прахоулавяне не трябва да се монтира без към него да се включи външна система за прахо- улавяне. В противен случай каналът за изхвърляне на стърготини може да се запуши. На адаптера за прахоулавяне не трябва да се поста- вя прахоуловителна торба. В противен системата за прахоулавяне може да се запуши. За осигуряване на оптимална степен на прахоулавяне адаптерът 33 трябва периодично да бъде почистван. Външна система за прахоулавяне

жете шланга 34 с прахосмукачка (не е включена в окомплектовката). Обзор на възможностите за включване към различни прахосмукачки ще намерите в края на това ръководство за експлоатация. Използваната прахосмукачка трябва да е пригодна за ра- бота с обработвания материал. Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализирана пра- хосмукачка. Работа с електроинструмента Режими на работа Преди да извършвате каквито и да е дейности по електроинструмента демонтирайте акумулаторната

Регулиране на дълбочината на врязване (вижте фиг. C) Регулирайте дълбочината на рязане съобразно де- белината на стената на обработвания детайл. От об- ратната страна на детайла дискът трябва да се подава на разстояние, по-малко от една височина на зъба. Освободете застопоряващия лост 30. За намаляване на дълбочината на врязване отдалечете циркуляра от основ- ната плоча 9, за увеличаване – приближете циркуляра към основната плоча 9. Установете желания размер на скалата за дълбочината на врязване. Отново затегнете за- стопоряващия лост 30. Силата на затягане на застопоряващия лост 30 може да бъ- де регулирана. За целта развийте застопоряващия лост 30 и го навийте отново отместен на най-малко 30° обратно на часовниковата стрелка. Регулиране на ъгъла на скосяване Най-добре е да поставите електроинструмента легнал на челната страна на предпазния ко жух 7. Развийте винта с крилчата глава 15. Наклонете циркуляра настрани. Настройте желания наклон, като отчитате по скалата 16. Затегнете отново винта с крилчата глава 15. Упътване: При срезове под наклон дълбочината на среза е по-малка от стойността, която се отчита по скалата 29. Маркировки за среза Маркировката 0° 12 показва позицията на режещия диск при рязане под прав ъгъл. Маркировката 45° 13 показва позицията на режещия диск при рязане под наклон 45°. За прецизно отрязване по размер поставете циркуляра на детайла, както е показано на фигурата. Най-добре е пред- варително да извършите пробен срез. Пускане в експлоатация Поставяне на акумулаторната батерия Вкарайте заредената акумулаторна батерия 6 отпред в крака на електроинструмента. Притиснете я докрай в кра- ка, докато червената ивица се скрие и акумулаторната ба- терия бъде захваната сигурно. 45°0° 0° 45° OBJ_BUCH-3274-001.book Page 179 Wednesday, August 16, 2017 1:53 PM180 | Български 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Включване и изключване За включване на електроинструмента първо натиснете бутона за деблокиране на пусковия прекъсвач 2 и след то- ва dнатиснете и задръжте пусковия прекъсвач 3. За изключване на електроинструмента отпуснете пуско- вия прекъсвач 3. Упътване: Поради съображения за сигурност пусковият прекъсвач 3 не може да бъде застопорен във включено по- ложение и по време на работа трябва да бъде държан нати-

За да пестите енергия, дръжте електроинструмента вклю- чен само когато го ползвате.

Вградена спирачка съкращава въртенето по инерция на циркуляра след изключване на електроинструмента. Светодиод за температурния контрол Червеният светодиод за температурния контрол 28 показ- ва, че акумулаторната батерия или електронното управле- ние на електроинструмента (при поставена аку

батерия) не се намират в оптималния температурен диа- пазон. В такъв случай електроинструментът не работи въ- обще или работи с намалена мощност. Температурен контрол на акумулаторната батерия: – При поставяне на акумулаторната батерия в зарядното устройство червеният светодиод 28 свети непрекъсна- то: температурата на акумулаторната батерия е извън допустимия диапазон от 0 °C до 45 °C и акумула- торната батерия не може да бъде зареждана. – Червеният светодиод 28 мига при натискане на бутона 26 или на пусковия прекъсвач 3 (при поставена акуму- латорна батерия): температурата на акумулаторната батерия е извън допустимия работен диапазон. –При температура на акумулаторната батерия над 70 °C електроинструментът изключва, докато температурата на акумулаторната батерия се върне в оптималния диа-

Температурен контрол на електронното управление на електроинструмента: – При натискане на пусковия прекъсвач 3 червеният све- тодиод 28 свети непрекъснато: Температурата на елек- тронното управление е по-малко 5 °C или повече от 75 °C. –При достигане на температура над 90 °C електронното управление на електроинструмента го изключва, дока- то температурата падне до допустимия диапазон. Защита срещу пълно разреждане Литиево-йонната акумулаторна батерия е защитена срещу пълно разреждане от електронния модул „Electronic Cell Protection (ECP)“. При разреждане на акумулаторната ба- терия електроинструментът се изключва от предпазен прекъсвач: Pаботният инструмент спира да се движи. Указания за работа Предпазвайте режещите дискове от резки натоварвания и

Водете електроинструмента равномерно и с леко притис- кане по посока на рязане. Твърде силното подаване нама- лява значително дълготрайността на работните инстру- менти и може да повреди електроинструмента. Производителността на рязане и качеството на среза за- висят в значителна степен от състоянието и формата на зъ- бите на режещия диск. Затова използвайте само добре за- точени и подходящи за разрязвания материал дискове. Разрязване на дървесен материал Изборът на режещия диск зависи от вида на дървесината, качеството и дали се разрязва надлъжно или напречно на

При надлъжно разрязване на смърч/бор се образуват дъл- ги, спираловидни стърготини. Отделящият се при обработването на бук и дъб прах е из- ключително вреден за здравето, затова винаги работете с прахоуловителна/аспирационна система. Разрязване с опора за успоредно водене (вижте фиг. D) Опората за успоредно водене 11 позволява извършване- то на прецизни срезове успоредно на ръб на детайла, на- пр. разрязването на еднакви летви. Разрязване с помощна опора (вижте фиг. Е) За обработване на по-големи детайли или за разрязване по права линия можете да закрепите към детайла дъска или летва като помощна опора и да водите циркуляра, като опирате основната плоча към нея. Кука за окачване (вижте фиг. F) С помощта на куката 1 можете да окачите електроинстру- мента напр. на стълба. За целта отворете куката 1 до жела- ната позиция. При окачен електроинструмент внимавайте цирку- лярът да е осигурен срещу допиране по невнима- ние. Съществува опасност от нараняване. Когато искате отново да работите с електроинструмента, затворете куката 1. Указания за оптимална работа с акумулаторната бате-

Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в темпера- турния диапазон от –20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слън-

Периодично почиствайте вентилационните отвори на аку- мулаторната батерия с мека чиста и суха четка. Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена. Спазвайте указанията за бракуване. OBJ_BUCH-3274-001.book Page 180 Wednesday, August 16, 2017 1:53 PMМакедонски | 181 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) Поддържане и сервиз Поддържане и почистване Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужва- не, смяна на работния инструмент и т.н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание. За да работите качествено и безопасно, поддържай- те електроинструмента и вентилационните отвори

Шарнирният предпазен кожух трябва да може винаги да се върти свободно и да се затваря самостоятелно. Затова винаги поддържайте зоната около шарнирния предпазен кожух свободна и чиста. Отстранявайте прах и стърготини с продухване със сгъстен въздух или с мека четка. Режещи дискове без повърхностно покритие могат да бъ- дат смазвани леко с машинно масло, несъдържащо кисе- лини. За да предотвратите изцапването на дървото, преди разрязване почиствайте машинното масло. Отлагането на смола или лепило/туткал по режещия диск влошава качеството на среза. Затова почиствайте диско- вете веднага след употреба. Сервиз и технически съвети Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Моля, при въпроси и при поръчване на резервни части ви- наги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

Robert Bosch SRL Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti, România Тел.: +359(0)700 13 667 (Български) Факс: +40 212 331 313 Email: BoschServiceCenterBG@ro.bosch.com www.bosch-pt.com/bg/bg/ Транспортиране Включените в окомплектовката литиево-йонни акумулута- рони батерии са в обхвата на изискванията на норматив- ните документи, касаещи продукти с повишена опасност. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни раз-

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специ- ални изисквания към опаковането и обозначаването им. За целта се консултирайте с експерт в съответната област. Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални пред-

Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте електроинструменти и акумула- торни или обикновени батерии при битовите от-

Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC относно излязла от употреба електрическа и електронна апаратура и съгласно Европейска директива 2006/66/ЕО обикновени и акумулаторни батерии, които не могат да се използват повече, трябва да се събират отделно и да бъдат подлагани на подходяща преработка за оползотворяване на съдър- жащите се в тях суровини. Акумулаторни или обикновени батерии: Li-Ion: Моля, спазвайте указанията в раздел „Транспортиране“, страница 181. Правата за изменения запазени.
