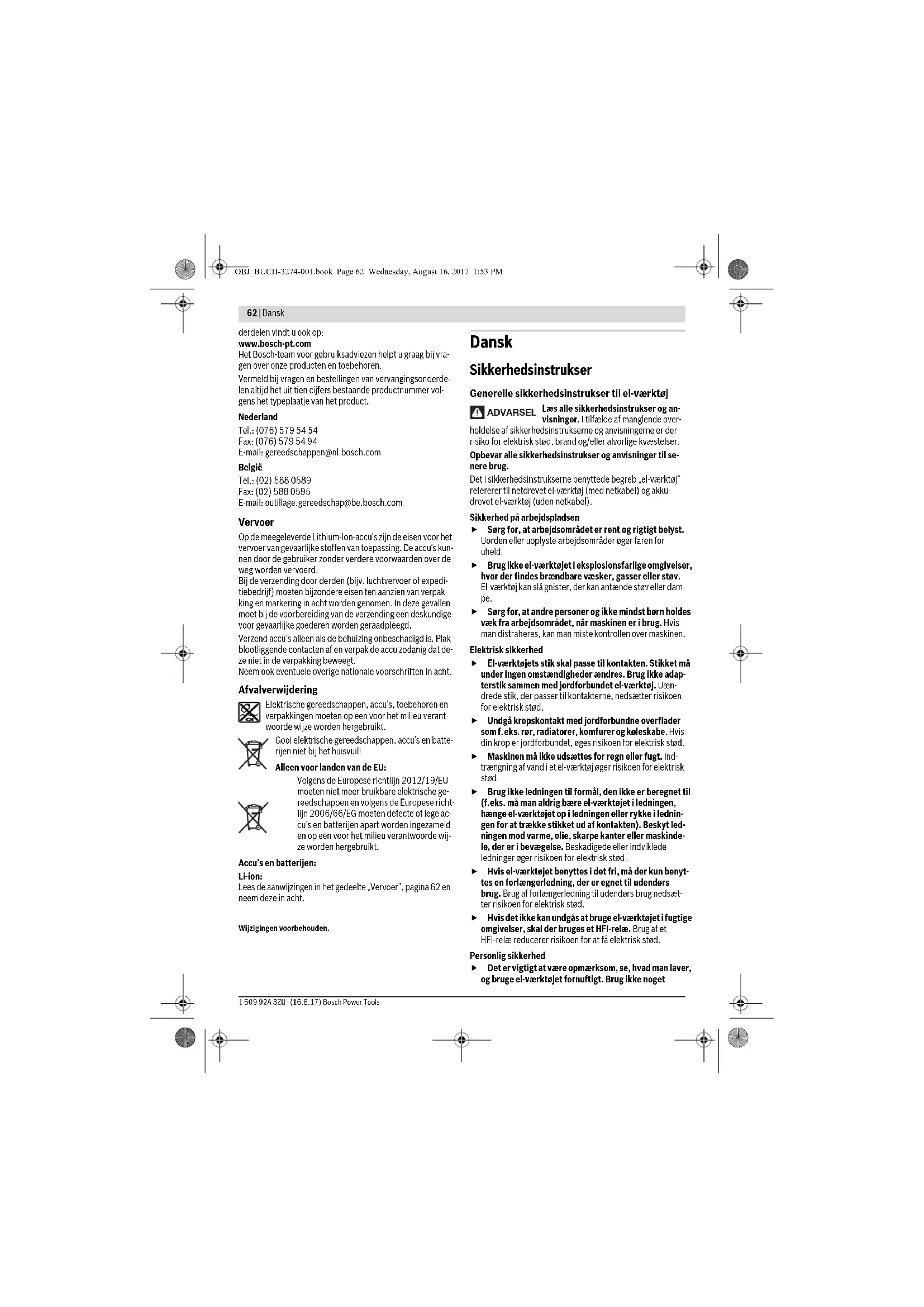

BRUGSANVISNING GKS 36 VLI Professional BOSCH
0...+45 –20...+50 Anbefalede batterier GBA 36V Anbefalede ladere AL 36.. GAL 36.. *afhængigt af den anvendte akku** begrænset effekt ved temperaturer <0 °C OBJ_BUCH-3274-001.book Page 65 Wednesday, August 16, 2017 1:53 PM66 | Dansk 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Støj-/vibrationsinformation Støjemissionsværdier bestemt iht. EN 60745-2-5. Værktøjets A-vægtede støjniveau er typisk: Lydtryksniveau 98 dB(A); lydeffektniveau 109 dB(A). Usikkerhed K=1,5dB. Brug høreværn! Samlede vibrationsværdier a
Det svingningsniveau, der er angivet i nærværende instruktio- ner, er blevet målt iht. en standardiseret måleproces i EN 60745, og kan bruges til at sammenligne el-værktøjer. Det er også egnet til en foreløbig vurdering af svingningsbelast- ningen. Det angivede svingningsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med forskellige tilbehørsdele, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving- ningsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingningsbelastningen i hele arbejdstidsrummet. Til en nøjagtig vurdering af svingningsbelastningen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan fø- re til en betydelig reduktion af svingningsbelastningen i hele arbejdstidsrummet. Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligehol- delse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb. Montering Opladning af akku Brug kun de ladeaggregater, der findes på tilbehørssi- den. Kun disse ladeaggregater er afstemt i forhold til den Li-ion-akku, der bruges på dit el-værktøj. Bemærk: Akkuen er til dels oplades ved udleveringen. For at sikre at akkuen fungerer 100 % oplades akkuen helt før første ibrugtagning. Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for- kortes. En afbrydelse af opladningen beskadiger ikke akkuen. Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell Protection (ECP)“. Er akkuen afladet, slukkes el-værktøjet med en beskyttelseskontakt: Indsatsværktøjet bevæger sig ikke mere. Tryk ikke videre på start-stop-kontakten efter automa- tisk slukning af el-værktøjet. Akkuen kan blive beskadi- get. Læs og overhold henvisningerne mhr. bortskaffelse. Akku tages ud Akkuen 6 har to låsetrin, der forhindrer, at akkuen falder ud, hvis man skulle komme til at trykke på akku-udløserknappen 5 ved et tilfælde. Så længe akkuen sidder i el-værktøjet, hol- des den i position af en fjeder. Til udtagning af akkuen 6: – Tryk akkuen mod el-værktøjets fod (1.) samtidigt med at der trykkes på udløserknappen 5 (2.). – Træk akkuen ud af el-værktøjet, til en rød strimmel kom- mer til syne (3.). – Tryk en gang til på udløserknappen 5 og træk akkuen helt ud. Akku-ladetilstandsindikator (se Fig. B) De tre grønne LED-lamper på akku-ladetilstandsindikatoren 27 viser akkuens ladetilstand 6. Af sikkerhedstekniske grun- de kan ladetilstanden kun kontrolleres, når el-værktøjet står stille. Tryk på tasten 26 for at få vist ladetilstanden (også muligt, hvis akkuen er taget af). Ladetilstandsindikatoren slukker automatisk efter ca. 5 sekunder. Lyser der ikke nogen LED, når der trykkes på tasten 26, er ak- kuen defekt og skal skiftes. Under opladningen lyser og slukker akkuens tre grønne LED- lamper kort en ad gangen. Akkuen er helt opladet, når de tre grønne LED-lamper lyser hele tiden. Ca. 5 minutter efter at akkuen er helt opladet, slukker de tre grønne LED-lamper igen. Isætning/udskiftning af rundsavklinge Tag akkuen ud af el-værktøjet, før der udføres arbejde på det. Brug beskyttelseshandsker, når savklingen monteres. Berøring med savklingen er forbundet med kvæstelsesfa- re. Benyt kun savklinger, der lever op til de tekniske data i denne betjeningsvejledning. Anvend under ingen omstændigheder slibeskiver som indsatsværktøj. Savklinge vælges En oversigt over anbefalede savklinger findes bag i denne vej- ledning. Savklinge demonteres (se Fig. A) El-værktøjet skal helst lægges fra på motorhusets frontside, når værktøj skal skiftes. – Tryk tasten til spindellåsen 17 og hold den trykket ned. LED Kapacitet Konstant lys 3 x grøn ≥ 2/3 Konstant lys 2 x grøn ≥ 1/3 Konstant lys 1 x grøn <1/3 Blinklys 1 x grøn Reserve OBJ_BUCH-3274-001.book Page 66 Wednesday, August 16, 2017 1:53 PMDansk | 67 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) Betjen kun spindellåsetasten 17, når savspindlen står stille. Ellers kan el-værktøjet blive beskadiget. – Drej spændeskruen 24 ud i drejeretningen med unbra- konøglen 19. – Sving pendulbeskyttelsesskærmen 10 tilbage og hold fast i den. –Fjern spændeflangen 23 og savklingen 22 fra savspindlen

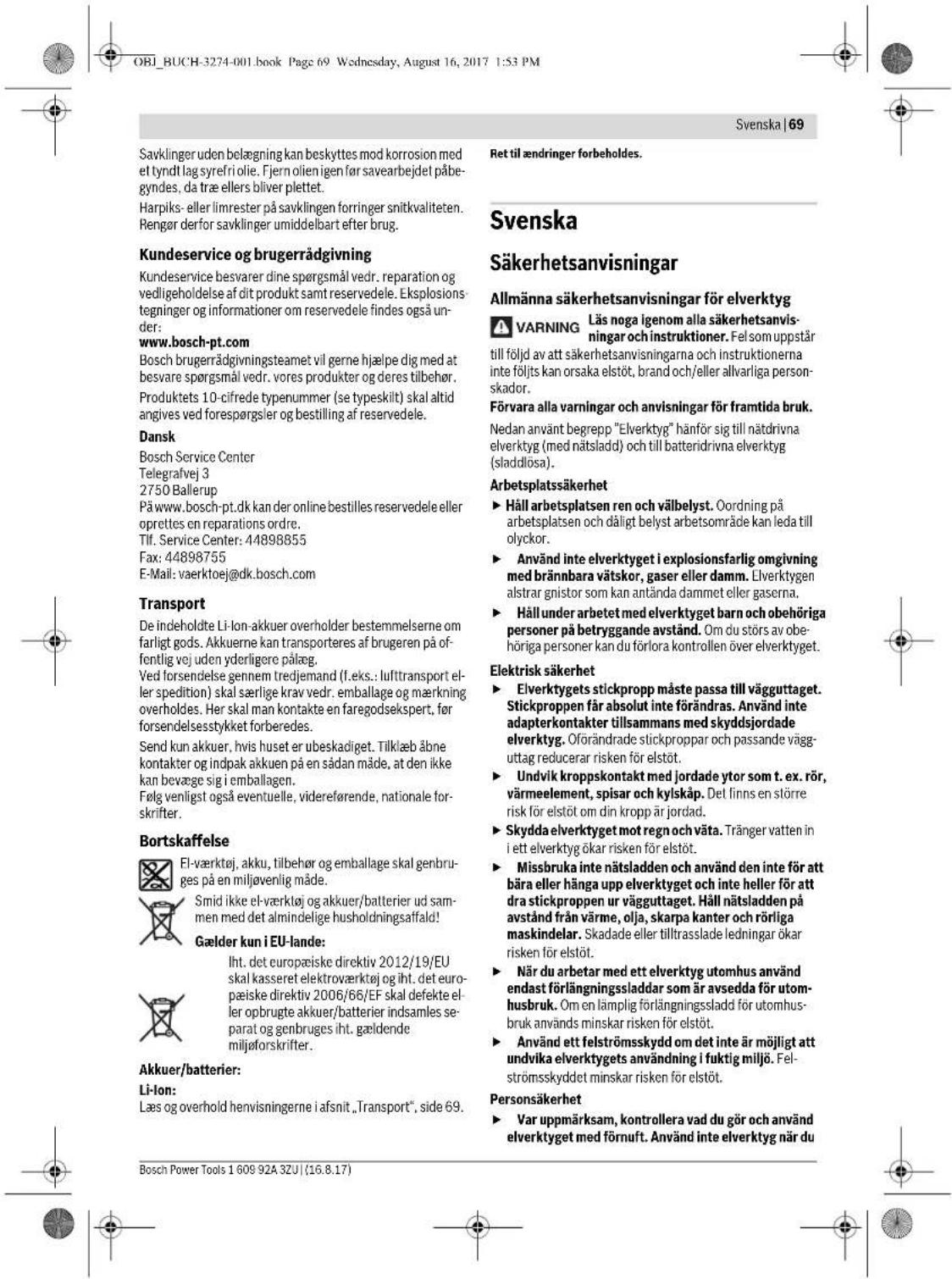

Savklinge monteres (se Fig. A) El-værktøjet skal helst lægges fra på motorhusets frontside, når værktøj skal skiftes. – Rengør savklingen 22 og alle spændedele, der skal monte- res. – Sving pendulbeskyttelsesskærmen 10 tilbage og hold fast i den. – Anbring savklingen 22 på holdeflangen 21. Tændernes skæreretning (pilretning på savklingen) og drejeret- ningspilen på beskyttelsesskærmen 10 skal stemme over- ens. – Sæt spændeflangen 23 på og skru spændeskruen 24 i i drejeretningen . Kontrollér, at holdeflange 21 og spæn- deflange 23 er monteret rigtigt. – Tryk tasten til spindellåsen 17 og hold den trykket ned. – Spænd med unbraconøglen 19 spændeskruen 24 fast i drejeretning . Fastspændingsmomentet skal være 6–9 Nm, det svarer til håndfast plus ¼ omdrejning eller 3 delstreger på markeringen 25 på beskyttelsesskærmen
