ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GKS 36 VLI Professional BOSCH

Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття! Лише для країн ЄС: Відповідно до європейської директиви 2012/19/EU електро- і електронні прилади, що вийшли з вживання, та відповідно до європейської директиви 2006/66/EC пошкоджені або відпра- цьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі «Транспортування», стор. 155. Можливі зміни. OBJ_BUCH-3274-001.book Page 155 Wednesday, August 16, 2017 1:53 PM156 | Қaзақша 1 609 92A 3ZU | (16.8.17) Bosch Power Tools Қaзақша Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Өндіру мерзімі нұсқаулықтың соңғы бетінде көрсетілген. Импорттаушыға қатысты байланыс мәліметі қаптамада

Өнімді пайдалану мерзімі Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 ж ыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Қызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі –тұтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз –тоқ сымы бұзылған немесе оқшаулаусыз болса, пайдаланбаңыз – жауын –шашын кезінде сыртта (далада) пайдаланбаңыз – корпус ішіне су кірсе құрылғыны қосушы болмаңыз –қөп үшқын шықса, пайдаланбаңыз – қатты діріл кезінде пайдаланбаңыз Шекті күй белгілері –тоқ сымының тозуы немесе зақымдануы – өнім корпусының зақымдалуы Қызмет көрсету түрі мен жиілігі Әр пайдаланудан соң ө німді тазалау ұсынылады.

–құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек –сақтау кезінде температураның кенет ауытқуынан қорғау керек –орамасыз сақтау мүмкін емес – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150 (Шарт 1) құжатын қараңыз

–тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады –босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді. –тасымалдау шарттары талаптарын МЕМСТ 15150 (5 шарт) құжатын оқыңыз. Қауіпсіздік нұсқаулары Электр құралдарының жалпы қауіпсіздік нұсқаулықтары Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техни- калық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін. Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз. Қауіпсіздік нұсқаулықтарында пайдаланылған “Электр құрал” атауының желіден қуат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден қуат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар. Жұмыс орнының қауіпсіздігі Жұмыс орнын таза және жақсы жарықталған жағдайда ұстаңыз. Тәртіп немесе жарық болмаған жұмыс аймақтары жазатайым оқиғаларға алып келуі

Жанатын сұйықтықтар, газдар немесе шаң жиылған жарылыс қауіпі бар қоршауда электр құралды пайдаланбаңыз. Электр құралдары ұшқын шығарып, шаң немесе буларды жандыруы мүмкін. Электр құралдарын пайдалану кезінде балалар

а адамдарды ұзақ жерге шеттетіңіз. Ауытқу кезінде құрал бақылауын жоғалтуыңыз мүмкін. Электр қауіпсіздігі Электр құрал штепселінің айыры розеткаға сыюы қажет. Айырды ешқандай өзгерту мүмкін емес. Жерге қосулы электр құралдарменен ешқандай адаптерлік айырды пайдаланбаңыз. Өзгертілмеген айыр және жарамды розеткаларды пайдалану электр тоқ соғу қауіпін төмендетеді. Құбыр, жылытатын жабдық, плита және суытқыш сияқты жерге қосулы құралдар сыртына тимеңіз. Егер денеңіз жерге қосулы болса, электр тоғының соғу қаупі артады. Электр құралдарын ыл ғалдан, сыздан сақтаңыз. Электр құралының ішіне су кірсе, ол электр тоғының соғу қаупін арттырады. Элекр құралды алып жүру, асып қою немесе айырын розеткадан шығару үшін кабельді пайдаланбаңыз. Кабельді ыстықтан, майдан, өткір шеттерден немесе құралдың жылжыма бөлектерінен алыс жерде ұстаңыз. Зақымдалған немесе шиеленіскен кабель электр тоғының соғу қаупін

Электр құралымен ашық жерде жұмыс істесеңіз, тек сыртта пайдалануға арналған ұзартқышты пайдаланыңыз. Сыртта пайдалануға арналған ұзартқышты пайдалану электр тоғының соғу қаупін төмендетеді.

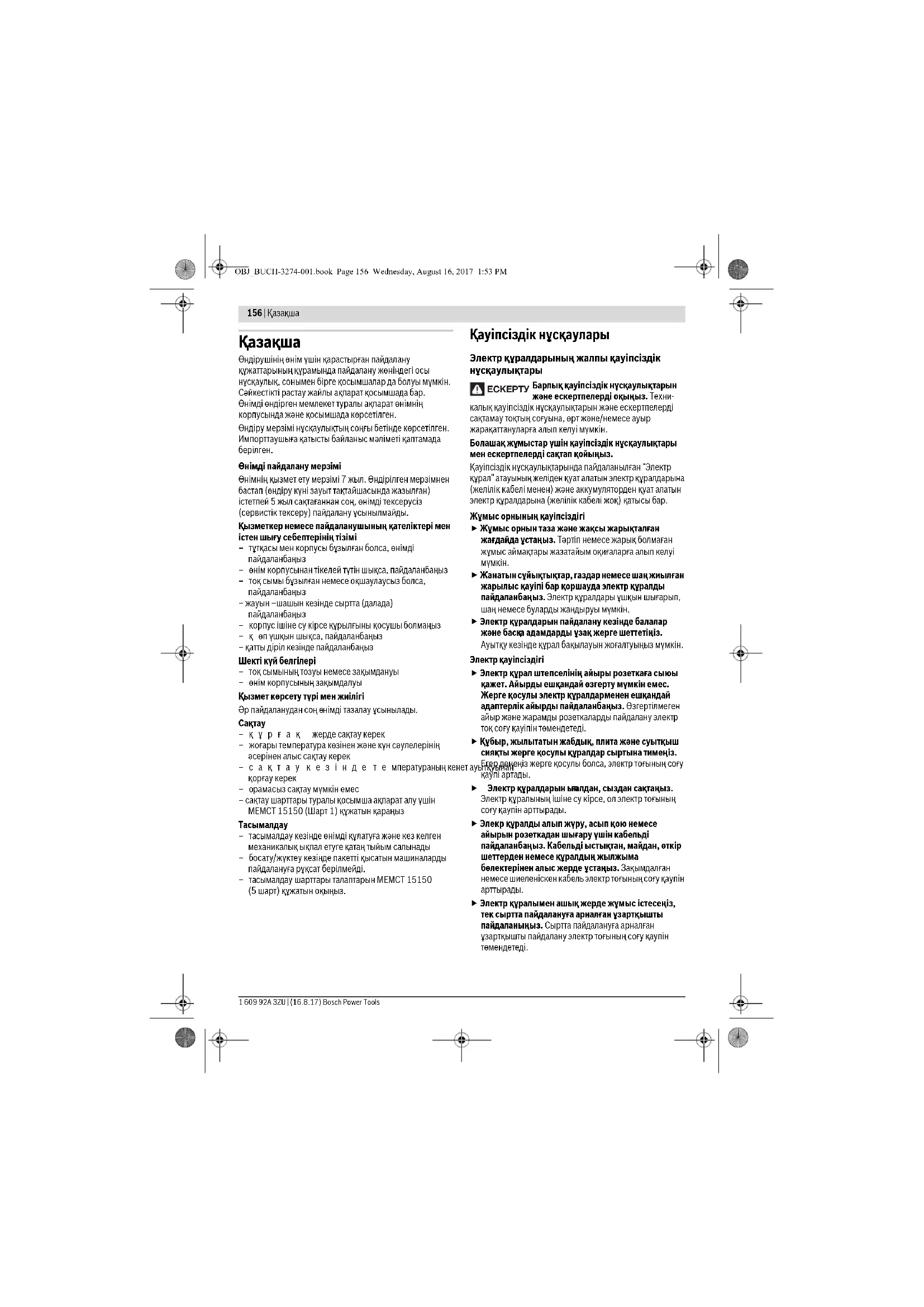

OBJ_BUCH-3274-001.book Page 156 Wednesday, August 16, 2017 1:53 PMҚaзақша | 157 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) Электр құралын ылғалды қоршауда пайдалану қажет болса, автоматты сақтандырғыш ажыратқышын пайдаланыңыз. Автоматты сақтандырғыш ажыратқышты пайдалану тоқ соғу қаупін төмендетеді. Адамдар қауіпсіздігі Сақ болып, не істеп жатқаныңызға айрықша көңіл бөліп, электр құралын ретімен пайдаланыңыз. Шаршаған жағдайда немесе еліткіш, алкоголь немесе дәрі әсері астында электр құралды пайдаланбаңыз. Электр құралды пайдалануда секундтық абайсыздық қатты жарақаттануларға алып келуі мүмкін.

Жеке сақтайтын киімді және әрдайым қорғаныш көзілдірікті киіңіз. Электр құрал түріне немесе пайдалануына байланысты шаңтұтқыш, сырғудан сақтайтын бәтеңке, сақтайтын шлем немесе құлақ сақтағышы сияқты жеке қорғаныс жабдықтарын кию жарақаттану қаупін төмендетеді. Байқаусыз пайдаланудан аулақ болыңыз. Электр құралын тоққа және/немесе аккумуляторға қосуда, оны көтергенде немесе алып жүргенде, өшірулі болуына көз жеткізіңіз. Электр құралын көтеріп тұрғанда, бармақты ажыратқышта ұстау немесе құрылғыны қосулы күйде тоққа қосу, жазатайы

оқиғалға алып келуі мүмкін. Электр құралын қосудан алдын реттейтін аспаптарды және гайка кілттерін алыстатыңыз. Айналатын бөлшекте тұрған аспап немесе кілт жарақаттануларға алып келуі мүмкін. Қалыпсыз дене күйінде тұрмаңыз. Тірек күйде тұрып, әрқашан өзіңізді сенімді ұстаңыз. Осылай сіз күтпеген жағдайда электр құралды жақсырақ бақылайсыз. Жұмысқа жарамды киім киіңіз. Кең немесе сәнді киім кимеңіз. Шашыңызды, ки ім және қолғапты қозғалмалы бөлшектерден алыс ұстаңыз. Кең киім, әшекей немесе ұзын шаш қозғалмалы бөлшектерге тиюі мүмкін. Шаңсорғыш және шаңтұтқыш жабдықтарды құрғанда, олардың қосылғандығына және дұрыс пайдалынуына көз жеткізіңіз. Шаңсорғышты пайдалану шаң себебінен болатын қауіптерді азайтады. НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың толықтай не жекелей тоқтатылуы немесе энергиямен жабдықтауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз. Электр құралдарын пайдалану және күту Құралды аса көп жүктемеңіз. Жұмысыңыз үш

жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз. Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет

Жабдықтарды реттеу, бөлшектерін алмастыру немесе құралды алып қоюдан алдын айырды розеткадан шығарыңыз және/немесе аккумуляторды алып тастаңыз. Бұл сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді. Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды

ілмейтін немесе осы ескертпелерді оқымаған адамдарға бұл құралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті

Электр құралдарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын

Электр құралдарының дұрыс күтілмеуі жазатайым оқиғаларға себеп болып жатады. Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады. Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нұсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану

Аккумуляторды пайдалану және күту Аккумуляторлық батареяны тек өндіруші көрсеткен зарядтау құрылғысымен зарядтаңыз. Зарядтау құрылғысы белгілі бір аккумуляторлар түріне арналған, оны басқа аккумуляторларды зарядтау үшін пайдалану өрт қаупін тудырады. Электр құралдарына арналған аккумуляторларды ғана пайдаланыңыз. Басқа аккумуляторларды пайдалану жарақаттарға немесе өртке әкелуі мүмкін. Пайдаланылмайтын аккумуляторды түйіспелерді тұйықтауы мүмкін қыстырғыштардан, тиындардан, кілттерден, шегелерден, винттерден және басқа ұсақ темір заттардан сақтаңыз. Аккумулятор түйіспелерінің арасындағы қысқа тұйықталу күйіктерге немесе өртке әкелуі мүмкін. Дұрыс пайдаланбағандықтан, аккумулятордан

ғуы мүмкін. Оған тимеңіз. Кездейсоқ тигенде, сол жерді сумен шайыңыз. Сұйықтық көзге тисе, медициналық көмек алыңыз. Аккумулятордағы сұйықтық теріні тітіркендіруі немесе күйдіруі мүмкін. OBJ_BUCH-3274-001.book Page 157 Wednesday, August 16, 2017 1:53 PM158 | Қaзақша 1 609 92A 3ZU | (16.8.17) Bosch Power Tools

Электр құралыңызды тек білікті маманға және арнаулы бөлшектермен жөндетіңіз. Сол арқылы электр құралының қауіпсіздігін сақтайсыз. Фрезерлік-кесу станогымен жұмыс кезіндегі қауіпсіздік

ҚАУІПТІ: қолдармен аралау аймағын және аралау дискісіне тимеңіз. Екінші қолмен қосымша тұтқаларды немесе қозғалтқыш корпусын ұстаңыз. Араны екі қолмен ұстасаңыз, қолдарыңыз жарақатталмайды. Дайындама астына тимеңіз. Өңделіп жатқан бөлшек астындағы қорғағыш қақпақ аралау дискісінен қорғамайды. Аралау тереңдігін дайындаманың қалыңдығына байланысты реттеңіз. Дайындаманы көру мүмкін болуы үшін ол тістің толық биіктігінен азырақ болуы

Аралап жатқан бөлшекті ешқашан қолда немесе аяқ астында бекітпеңіз. Өңделетін бөлшекті тұрақты негізге бекітіңіз. Дененің тию, сыналану немесе бақылауды жоғалту қаупін барынша азайту үшін бөлшекті жақсы бекіту өте маңызды. Алмалы-салмалы аспаптың жасырын тоқ сымына тиюі ықтимал жұмыстарды орындауда электр құралын тек оқшауландырылған тұтқасынан ғана ұстаңыз. Кернеуі бар сымға тигенде қуатпен жұмыс істейтін құралдың металл бө ліктерінде де кернеу болады, бұл ток соғуына әкеледі. Бойлай кесу кезінде әрқашан шектегішті немесе тік бағыттағышты пайдаланыңыз. Бұл кесу дәлдігін жақсартады және аралау дискісінің тұрып қалу қаупін

Әрқашан дұрыс өлшемдері және сәйкес орнату тесіктері бар аралау дискілерін пайдаланыңыз (мысалы, ромб түріндегі немесе дөңгелек). Араның орнату бөлшектеріне сәйкес келмейтін аралау дискілері эксцентрлі жұмыс істейді, бұл бақылауды жоғалтуға әкеледі. Ешқашан зақымдалған немесе дұрыс емес аралық шайбаларды немесе болттарды пайдаланба

Аралық шайбалар және болттар оңтайлы өнімділік және сенімділік үшін араңыз үшін арнайы жасалған. Кері соққы – Себептер және сәйкес қауіпсіздік

– кері соққы бұл сыналанудың немесе дұрыс емес орнатылған дискінің нәтижесінде пайда болатын кенет реакция. Бұл бақыланбайтын араның көтеріліп, жұмыс бөлшегінен операторға қарай қозғалуына әкеледі; – қосылған аралау дискі тұрып қалса, сыналанса немесе бұғатталса, мотордың күші араны операторға қарай итереді; – егер жүз араланған жерде айналып кетсе немесе дұрыс емес орнатылса, артқы жиектің тістері дайындаманың бетінде тұрып қалуы, нәтижесінде аралау дискісі араланған жерден ығысуы және оператор бағытында ыршуы мүмкін. Кері соққы араны дұрыс емес немесе қате пайдаланудың н әтижесі болып табылады. Мұны төменде сипатталғандай тиісті сақтық шараларын қолдану арқылы болдырмауға болады. Араны екі қолмен ұстаңыз және қолдарды кері күшті соққыларды қабылдай алатындай күйде ұстаңыз. Әрқашан аралау дискісінен ары тұрыңыз, аралау дискісін ешқашан денемен бір деңгейде орнатпау керек. Кері соққы тіпті оператор тиісті сақтық шараларын қолданса да, кері соққы кезінде араның ыршуына әкелуі мүмкін. Аралау дискісі сыналанса немесе жұмыс істемей қалса, араны өшіріңіз және оны жұмыс материалында аралау дискіс і тоқтағанша ұстаңыз. Ешқашан жүз әлі қозғалып жатқанда араны дайындамадан шығаруға немесе суыруға тырыспаңыз, әйтпесе кері соққы орын алуы мүмкін. Аралау дискісінің сыналануының себебін анықтаңыз және жойыңыз. Егер ара бөлшекте болса, барлығын қайтадан бастау керек, жұмысты жалғастырғыңыз келсе, аралау дискісін араланған жерде ортаға келтіресіз және араның тістері дайындамаға тимей тұрғаныне

өз жеткізесіз. Аралау дискісі сыналанғанда, араны қайтадан іске қосса, аралау дискісі дайындамадан шығып кетіп, кері соққыға әкелуі мүмкін. Аралау дискісінің сыналану және кері соққы қаупін барынша азайту үшін үлкен тақталарды тіреңіз. Үлкен тақталар әдетте өз салмағынан майысады. Тақталарды екі жағынан, аралайтын жердің жанында, сондай-ақ, жиектерінен тіреу керек. Өтпес немесе зақымдалған аралау дискілерін пайдаланбаңыз. Аралау дискілері немесе ауытқыған тістер енсіз кесуге, артық үйкеліске, тұрып қалуға және кері соққыға әкелуі мүмкін.

ралауды бастамай тұрып аралаудың тереңдігін және бұрышын реттеу құралдарын берік бекемдеңіз. Егер аралау кезінде орнатым өзгерсе, аралау дискісі сыналануы және кері соққы орын алуы

Қабырғаларда немесе басқа көрінбейтін жерлерде аралау кезінде әсіресе ұқыпты болыңыз. Шығып тұрған аралау дискісі көрінбейтін жерлерді аралау кезінде бұғатталып, бұл кері соққыға әкелуі мүмкін. Төменгі қорғағыш қаптама функциясы Әр пайдалану алдында қатесіз жабылғанын тексеріңіз. Т өменгі қорғағыш қаптаманың қозғалысы тоқтаса немесе бірден жабылмаса, араны пайдаланбаңыз. Ашық күйде қорғағыш қаптаманы сыналамаңыз немесе байламаңыз. Ара кездейсоқ еденге құласа, қорғағыш қаптама майысуы мүмкін. Қорғағыш қаптаманы иінтірекпен ашыңыз кез келген аралау бұрышында және кез келген аралау тереңдігінде оның аралау дискісіне және басқа бөліктерге тимей еркін қозғалатынына көз жеткізіңіз. OBJ_BUCH-3274-001.book Page 158 Wednesday, August 16, 2017 1:53 PMҚaзақша | 159 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) Төменгі қорғағыш қаптаманың серіппе функциясын тексеріңіз. Төменгі қорғағыш қаптама және серіппе қанағаттандырарлықтай қызмет етпей жатса, пайдаланбай тұрып араны техникалық қызмет көрсетуге өткізіңіз. Зақымдалған бөлшектер, жабысқақ қалдықтар немесе жиналған жоңқалар төменгі қорғағыш қаптаманың жұмысын кідіртеді. Төменгі қорғағыш қақпа қты тек ерекше аралау әдістерін пайдаланғанда қолмен ашыңыз, мысалы, “ендіру және бұрышпен аралау”. Төменгі қорғағыш қаптаманы иінтірекпен ашыңыз және оны аралау дискісі дайындамаға кіре сала жіберіңіз. Арамен барлық басқа жұмыстар кезінде қорғағыш қаптама автоматты түрде жұмыс істеуі керек. Араны верстакқа немесе еденге қойғанда, аралау дискісін қорғағыш қаптама жауып тұруы керек. Қорғалмаған, айналатын аралау дискісі араны аралау бағытында ж ылжытады және өзінің жолындағы барлық нәрсені аралайды. Араның инерциялық жүріс уақытына назар аударыңыз. Қосымша қауіпсіздік нұсқаулықтары Шығарылған жоңқаларды қолға алмаңыз. Айналатын бөлшектердан жарақат алуыңыз мүмкін. Араны бастың үстінде ұстап жұмыс істемеңіз. Электр құралды жеткілікті бақылай алмайсыз. Қажетті іздеу құралдарын пайдаланып жасырынған қорек сымдарын табыңыз немесе жергілікті

үйымдарын шақырыңыз. Электр сымдарына тию өрт немесе тоқ соғуына алып келуі мүмкін. Газ құбырын зақымдау жарылысқа алып келуі мүмкін. Су құбырын зақымдау материалдық зиянға алып келуі мүмкін. Тұрақты болмаса, электр құралмен жұмыс істемеңіз. Ол аралау үстелінде жұмыс істеуге арналмаған. Тез кесетеін болаттан жасалған, төзімділігі жоғары аралау дискілерін пайдаланбаңыз. Мұндай аралау дискілері оңай сынуы мүмкін. Қара металдарды араламаңыз. Қызған жоңқалар тұтануға әкелуі мүмкін. Электр құралды пайдалануда оны екі қолмен берік ұстап, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді басқарылады. Дайындаманы бекітіңіз. Қысу құралына немесе қысқышқа орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады. Электр құралын жерге қоюдан алдын оның тоқтауын күтіңіз. Алмалы-салмалы аспап ілініп электр құрал бақылауының жоғалтуына алып келуі мүмкін. Аккумуляторды ашпаңыз. Қысқа тұйықталу қаупі

Мысалы, аккумуляторды жылудан, сондай- ақ, үздіксіз күн жары ғынан, оттан, судан және ылғалдан қорғаңыз. Жарылу қаупі бар. Аккумулятордан зақымданған немесе дұрыс пайдаланбаған жағдайда бу шығуы мүмкін. Бұл жағдайда ішке таза ауа кіргізіңіз және шағымдар болса, медициналық көмек алыңыз. Булар тыныс алу жолдарын тітіркендіруі мүмкін. Аккумуляторды тек Bosch электр құралымен пайдаланыңыз. Сол арқылы аккумуляторды қауіпті артық жүктеуден сақтайсыз. Шеге немесе бұрауыш сияқты ұшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы

ін. Бұл қысқа тұйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін. Өнім және қызмет сипаттамасы Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға апаруы мүмкін. Электр құралының суреті бар бетті ашып пайдалану нұсқаулығын оқу кезінде оны ашық ұстаңыз. Тағайындалу бойынша қолдану Электр құралы қозғалмайтын тіректе ағашты бойлай және көлденеңінен, бұрышпен кесуге арналған. Сәйкес аралау дискілерінің көмегімен профильдер сияқты түсті металдардан жасалған жұқа қабырғалы заттарды аралауға

Қара металдарды өңдеуге болмайды. Бейнеленген құрамды бөлшектер Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай. 1 Ілгектер 2 Қосқыш/өшіргішті блокадалау 3 Қосқыш/өшіргіш 4 Тұтқа (беті оқшауландырылған) 5 Аккумуляторды босату түймесі 6 Аккумулятор* 7 Қорғаныш қаптамасы 8 Маятниктік қорғағыш қаптаманы реттеуге арналған

9 Тірек платформасы 10 Маятниктік қорғағыш қаптама 11 Бағыттайтын планка 12 Кесік белгісі 0° 13 Кесік белгісі 45° 14 Параллельді тірекке арналған құлақты бұранда 15 Еңкейту бұрышын реттеуге арналған құлақты бұранда 16 Бұрыш шкаласы 17 Шпиндельді бекіту түймесі 18 Қосымша тұтқа (беті оқшауландырылған) 19 Алты қырлы дөңгелек кілт 20 Ара шпинделі 21 Тірек фланеці OBJ_BUCH-3274-001.book Page 159 Wednesday, August 16, 2017 1:53 PM160 | Қaзақша 1 609 92A 3ZU | (16.8.17) Bosch Power Tools 22 Аралау дискісі* 23 Қысқыш фланец 24 Шайбасы бар қысқыш бұранда 25 Қорғағыш қалпақтағы белгілер 26 Аккумулятор зарядталу күйі индикаторының пернесі 27 Аккумулятордың зарядталу күйі индикаторы 28 Температураны бақылау индикаторы 29 Аралау бұрышының шкаласы 30 Кесу тереңдігін реттеуге арналған қысқыш иінтірек 31 Струбциналар жұбы* 32 Сору адаптерінің бекіту бұрандасы 33 Сору адаптері 34 Сорғыш шланг* *Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз. Техникалық мәліметтер Шуыл және дірілдеу туралы ақпарат Шу эмиссиясының мәндері EN 60745-2-5 бойынша есептелген. A-мен белгіленген электр құралын шуыл деңгейі әдетте төмендегіге тең: дыбыс күші 98 дБ(A); дыбыс қуаты 109 дБ(A). Өлшеу дәлсіздігі K=1,5 дБ. Құлақты қорғау құралдарын киіңіз! Жиынтық діріл мәні a

(үш бағыттың векторлық қосындысы) және K дәлсіздігі EN 60745-2-5 стандартына сай анықталған:

Осы ескертпелерде берілген дірілдеу пәрмені EN 60745 ережесінде мөлшерленген өлшеу әдісі бойынша есептелген болып электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу қуатын шамалап өлшеу үшін де жарамды. Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін түрлі керек-жарақтармен басқа алмалы- салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу көлемдері өзгереді. Бұл жұмыс барысындағы діріл қуатын арттырады. Дірілдеу қуатын нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бұл дірілдеу қуатын бүкіл жұмыс уақытында қатты төмендетеді. Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін ұйымдыстыру.

Аккумуляторды зарядтау Тек керек-жабдықтар бетінде көрсетілген зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий- иондық аккумулятормен сәйкес. Ескертпе: аккумулятор ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық қуатын қамтамасыз ету үшін пайдалану алдында аккумуляторды зарядтау құрылғысында толығымен зарядтаңыз. Литий-иондық аккумуляторды пайдалану мерзімін қысқартусыз кез келген уақытта зарядтауға болады. Зарядтау процесін үзу аккумулятордың зақымдалуына

Литий-иондық аккумулятор “Electronic Cell Protection (ECP)” арқылы терең заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа қозғалмайды. Электр құралы автоматты ретте өшкеннен соң

қыш/өшіргішті басқа баспаңыз. Әйтпесе аккумулятор зақымдануы мүмкін. Қоқыстарды қайта өңдеу туралы нұсқауларды орындаңыз. Аккумуляторды шешу Аккумулятордың 6 екі бекіту басқышы бар, олар аккумудяторды ашу пернесі 5 кездейсоқ басылып аккумулятор түсіп кетуінен сақтайды. Аккумулятор электр Қол дискілік арасы GKS 36 V-LI Өнім нөмірі 3 601 F73 ... Жұмыс кернеуі В=36 Бос айналу сәті

макс. аралау тереңдігі –0° көлбеу бұрышында –45° көлбеу бұрышында

Тірек тақтасының өлшемдері мм 146 x 290 аралау дискісінің ең үлкен

мм 165 аралау дискісінің ең кіші диаметрі мм 160 аралау дискісінің ең үлкен қалыңдығы мм 1,7 мин. тіреуіш диск қалыңдығы мм 1,0 ең үлкен тістің қалыңдығы/ тістердің ауытқуының ені мм 2,6 Аралау дискісінің тесігінің

мм 20 EPTA-Procedure 01:2014 құжатына сай салмағы кг 4,3 – 5,0* Рұқсат етілген қоршау температурасы –зарядтауда

0...+45 –20...+50 ұсынылған аккумуляторлер GBA 36V ұсынылатын зарядтау құралдары AL 36.. GAL 36.. *пайдаланған аккумуляторге байланысты ** <0 °C температураларда шектелген қуат OBJ_BUCH-3274-001.book Page 160 Wednesday, August 16, 2017 1:53 PMҚaзақша | 161 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) құралында орнатулы болса, оны серіппе жайында ұстап

Аккумуляторды 6 шығару: – Аккумуляторды электр құралы тұтқасына қарсы бағытта басып (1.) ашу пернесін 5 (2.) бірдей басыңыз. – Аккумуляторды электр құралынан қызыл сызық көрінгенше шығарыңыз (3.). – Ашу пернесін 5 және басып аккумуляторды толық

Аккумулятор зарядталу күйі индикаторы (В суретін қараңыз) Аккумулятор зарядталу күйі индикаторының 27 үш жасыл жарық диоды аккумулятор 6 зарядталу күйін көрсетеді. Қауіпсіздік салдарынан зарядталу күйін сұрау тек электр құралын тоқтатып орындау мүмкін. 26 пернесін басып заряд күйі көрсетіледі (аккумулятор шығарылған болса да мүмкін). 5 секундтан соң зарядталу күйі индикаторы өзі өшеді. 26 пернесін басқаннан соң ешбір жарық диоды жанбаса оны алмастыру қажет. Зарядталу кезінде үш жасыл жарық диоды дәйекті жанып қысқа уақытқа өшеді. Үш жасыл жарық диоды үздіксіз жанса аккумулятор толық зарядталған болады. Аккумулятор толық зарядталған 5 минуттан соң жасыл жарық диодтары өшеді. Аралау дискісін орнату/ауыстыру Электр құралында барлық жұмыстардан алдын аккумуляторды шығарыңыз. Аралау дискісін орнату кезінде қорғағыш қолғап киіңіз. Аралау дискісіне тигенде жарақат алу қаупі бар. Тек осы пайдалану нұсқаулығының техникалық деректеріне сәйкес келетін аралау шеңберлерін пайдаланыңыз. Тегістеу шеңберлерін қондырма ретінде пайдаланбаңыз. Аралау дискісін таңдау Ұсынылатын дискілерге шолуды осы пайдалану нұсқаулығының соңында табуға болады. Аралау дискісін алу (А суретін

Электр құралды қозғалтқыш корпусының бүйірлік жағына

– Шпиндельді бұғаттау түймесін 17 басып, ұстап

Шпиндельді бұғаттау түймесін 17 ара шпинделі орнатылған болса ғана басыңыз. Әйтпесе электр құралын зақымдау мүмкін. – Алты қырлы кілтпен 19 қысқыш винтті 24 бұрап босатыңыз, қысқыш винтті бағытында бұрап

– Маятниктік қорғағыш қаптаманы 10 артқа тартып, берік

–Қысқыш фланецті 23 және аралау дискісін 22 шпиндельден 20 алыңыз. Аралау дискісін орнату (А суретін қараңыз) Электр құралды қозғалтқыш корпусының бүйірлік жағына

– Аралау дискісін 22 және барлық бекіту бөлшектерін

– Маятниктік қорғағыш қаптаманы 10 артқа тартып, берік

– Аралау дискісін 22 тірек фланеціне 21 орнатыңыз. Тістердің кесу бағыты (аралау дискісіндегі көрсеткінің бағыты) маятниктік қорғағыш қаптамадағы 10 бағыт көрсеткісімен бірдей болуы керек. –Қысқыш фланецті 23 орнатыңыз және қысқыш винтті 24 бағытында бұрап бекітіңіз. Қысқыш фланецтің 21 және тірек фланецтің 23 орнату күйі дұрыс болуын қадағалаңыз. – Шпиндельді бұғаттау түймесін 17 басып, ұстап

– Алты қырлы дөңбек кілтпен 19 қысқыш винтті 24 бағытында бұрап бекітіңіз. Тартылу моменті 6–9 Нм болуы мүмкін, бұл қолмен және ¼ айналым немесе 25 белгісінің қорғағыш қалпақта 7 3 сызықшаларына сай. Шаңды және жоңқаларды сору Электр құралында барлық жұмыстардан алдын аккумуляторды шығарыңыз. Қорғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандармен өңделуі керек. – Шаңсорудың жоғары деңгейіне жету үшін осы электр құралм ен бірге шаңсорғышты GAS 25/GAS 50/GAS 50 M ағаш үшін немесе GAS 50 MS ағаш және/немесе минералдық шаң үшін пайдаланыңыз. – Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз. Жарық диоды Қуаты Үздіксіз жарық 3 x жасыл ≥ 2/3 Үздіксіз жарық 2 x жасыл ≥ 1/3 Үздіксіз жарық 1 x жасыл <1/3 Жыпылықтайтын жарық 1 x жасыл Резерв OBJ_BUCH-3274-001.book Page 161 Wednesday, August 16, 2017 1:53 PM162 | Қaзақша 1 609 92A 3ZU | (16.8.17) Bosch Power Tools – P2 сүзгі сыныпындағы газқағарды пайдалану

Өңделетін материалдар үшін еліңізде қолданылатын ұйғарымдарды пайдаланыңыз. Жұмыс орнында шаңның жиналуын болдырмаңыз. Шаң оңай тұтануы мүмкін. Сору адаптерін орнату (G суретін қараңыз) Сору адаптерін 33 бекіту бұрандасымен 32 негізгі табанға 9 бекітіңіз. Сору адаптеріне 33 диаметрі 35 мм сору шлангысын жалғауға болады. Сору адаптерін сору құрылғысын жалғамай қосуға болмайды. Әйтпесе сору арнасы бітеліп қалуы мүмкін. Сору адаптеріне шаң жинау қабын кигізуге болмайды. Әйтпесе сору жүйесі бітеліп қалуы мүмкін. Оңтайлы соруды қамтамасыз ету үшін сору адаптерін 33 жүйелі түрде тазалап тұру керек.

Сорғыш шлангін 34 шаңсорғышқа қосыңыз (жабдықтар). Осы нұсқаулықтар соңында түрлі шаңсорғыштарға қосу әдістері көрсетілген. Шаңсорғыш өңделетін материалға сәйкес болуы қажет. Денсаулыққа зиян, обыр туғызатын немесе құрғақ шаңдар үшін арнайы шаңсорғышты пайдаланыңыз.

Пайдалану түрлері Электр құралында барлық жұмыстардан алдын аккумуляторды шығарыңыз. Аралау тереңдігін орнату (C суретін қараңыз) Аралау тереңдігін дайындаманың қалыңдығына байланысты реттеңіз. Дайындаманы көру мүмкін болуы үшін ол тістің толық биіктігінен азырақ болуы

Цангалық қысқышты 30 тартыңыз. Аз аралау тереңдігі үшін араны тірек тақтадан 9 ары тартыңыз, үлкен тереңдік үшін араны тірек тақтаға 9 басыңыз. Аралау тереңдігінің шкаласы бойынша қажет өлшемді орнатыңыз. Цангалық қысқышты 30 берік бекемдеңіз. Қысқыш тұтқыштың 30 қысу күшін реттеу мүмкін. Ол үшін 30 қысқыш тұтқышты шешіп кемінде сағат тіліне қарсы 30°-ке жылж ытып қайта бекітіңіз. Бағыт бұрышын реттеу Электр құралды қорғағыш қаптаманың 7 бүйірлік бөлігіне

Құлақты бұранданы 15 босатыңыз. Араны бұраңыз. Аралау тереңдігінің шкаласында 16 қажет мәнді орнатыңыз. Құлақты бұрғыны 15 қайта берік бекітіңіз. Ескертпе: Бұрышпен аралау тереңдігі аралау тереңдігінің шкаласында 29 көрсетілген саннан азырақ. Аралау бұрышының белгілері 0° аралау бұрышының белгісі 12 тік бұрышпен аралау кезіндегі аралау дискісінің күйін көрсетеді. 45° 13 аралау бұрышының белгісі 45° ара полотносының күйін

Дұрыс кесік істеу үшін дискілік араны суретте көрсетілгендей дайындамаға орнатыңыз. Сынақ кесігін жасап көріңіз. Пайдалануға ендіру Аккумуляторды орнату Зарядталған аккумуляторды 6 алдынан электр құралының тұтқасына салыңыз. Аккумуляторды қызыл сызық көрінбегенше, аккумулятор бекітілгенше толық тұтқаға

Электр құралын пайдалану үшін алдымен құлыптау пернесін 2 басып кейін қосқыш/өшіргішті 3 басып ұстап

Электр құралды өшіру үшін қосқышты/өшіргішті 3

Ескертпе: Қауіпсіздік себебінен қосқыш/өшіргішті 3 құлыптауға болмайды, ол жұмыс істеу кезінде басылған болуы қажет. Энергия қуатын үнемдеу үшін электр құралын тек пайдаланарда қосыңыз. Жүріс тежегіші Кіріктірме жүріс тежегіші электр құралы өшкеннен соң ара полотносын тоқтау уақытын қысқартады. Температураны бақылау индикаторы

мператураны бақылау индикаторының 28 қызыл жарық диоды электр құралының аккумуляторы немесе электроникасы (аккумулятор салынған күйде) оптималды температура аймағында болмауын білдіреді. Бұл жағдайда электр құралы жұмыс істемейді немесе толық қуатпен жұмыс істемейді. Аккумулятор температурасын бақылау: –Қызыл жарық диоды 28 аккумуляторды зарядтау құралына салғаннан соң үздіксіз жанады: аккумулятор зарядтау температурасының 0 °C-тан 45 °C-ге шейін болған аралықта болмай зарядталмайды. –Қызыл жарық диоды 28 26 пернесін немесе косқыш/ ажыратқышты 3 басқанда (аккумулятор салынған жағдайда) жыпылықтайды: аккумулятор рұқсат етілген пайдалану температурасының аралығында емес. 45°0° 0° 45° OBJ_BUCH-3274-001.book Page 162 Wednesday, August 16, 2017 1:53 PMҚaзақша | 163 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) – Аккумулятор температурасы 70 °C-тан жоғары болса электр құралы аккумулятор оптималды температурада болмағанынша өшеді. Электр құралы электроникасының температурасын

–Қызыл жарық диоды 28 косқыш/өшіргішті 3 басқанда үздіксіз жанады: электр құралы электроникасының температурасы 5 °C-тан төмен немесе 75 °C-тан

–90°C-тан жоғары температурада электр құралы электроникасы пайдалану температурасы болмауынша

Терең заряд жоғалту қорғанысы Литий-иондық аккумулятор “Electronic Cell Protection (ECP)” арқылы терең заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа қозғалмайды. Пайдалану нұсқаулары Аралау дискілерін соқтығысудан және соққыдан

Электр құралды біркелкі және кесу бағытында азғантай қысыммен жүргізіңіз. Тым қатты қысым қондырманың қызмет көрсету мерзімін айтарлықтай қысқартады және электр құралды зақымдауы мүмкін. Аралаудың өнімділігі және сапасы көбінесе аралау дискісінің күйі мен пішініне байланысты. Сондықтан тек өткір және өңделіп жатқан материалға жарайтын аралау дискілерін пайдаланыңыз. Ағашты аралау Аралау дискісін дұрыс таңдау ағаштың түріне және сапасына, сондай-ақ, бойлай немесе көлденеңінен аралауға байланысты. Көлденеңінен аралау кезінде ұзын серіппелі жоңқа пайда

Емен мен шамшат шаңы денсулыққа өте зиянды, сондықтан тек шаңсорғышпен жұмыс істеңіз. Параллельді тірек бар аралау (D сурет ін қараңыз) Параллельді тірек 11 дайындама жиегі бойымен дәл аралауларды жүзеге асыруға және өлшемі бірдей жолақтарға кесуге мүмкіндік береді. Қосымша тірекпен бірге аралау (E суретін қараңыз) Үлкен дайындамаларды өңдеу және түзу жиектерді кесу үшін дайындамада қосымша тірек ретінде тақтаны немесе рейканы бекітуге боалды және дискілік тақтаны тірек тақтасымен бірге қосымша тіректің бойымен жүргізуге

Ілгектер (F суретін қараңыз) Ілгектердің 1 көмегімен электр құралды сатыға іліп қоюға болады. Бұл үшін ілгектерді 1 қажет күйде бекітіңіз.

нген электр құралдың аралау дискісі кездейсоқ тиюден қорғалған болуына назар аударыңыз. Жарақат алу қаупі бар. Электр құралмен қайтадан жұмыс істегіңіз келсе, Ілгектерді 1 алыңыз. Аккумуляторды оңтайлы пайдалану туралы нұсқаулар Аккумуляторды сұйықтықтардан және ылғалдан

Аккумуляторды тек –20 °C ... 50 °C температура ауқымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз. Аккумулятордың желдету тесігін жұмсақ, таза және құрғақ щеткамен мұқият тазалаңыз. Пайдалану мерзімінің айтарлықтай қысқаруы аккумулятордың ескіргенін және ауыстыру керектігін

Қоқыстарды қайта өңдеу туралы нұсқауларды орындаңыз. Техникалық күтім және қызмет Қызмет көрсету және тазалау Аккумуляторды электр құралмен кез келген жұмыстарды (мысалы, орнату, қызмет көрсету, т.б.) бастау алдында, сондай-ақ, электр құралды тасымалдау және сақтау кезінде шығарыңыз. Кездейсоқ қосылғанда жарақат алу қаупі бар. Дұрыс және сенімді істеу үшін электр құралмен желдеткіш тесікті таза ұстаңыз. Маятниктік қорғағыш қаптама әрқашан еркін қозғалуы және өз бетінше жабылуы керек. Сондықтан маятниктік қорғағыш қаптама айналасындағы аумақты әрқашан таза ұстаңыз. Қысылған ауамен үрлеу немесе қылшақ көмегімен шаңды және жоңқаларды кетіріңіз. Жабыны жоқ аралау дискілерін қышқылсыз мұнайдың

ұқа қабатымен жауып қорғауға болады. Аралау алдында мұнайды кетіріңіз, өйткені кері жағдайда ағашта дақтар пайда болады. Жүздегі шайыр немесе желімнің қалдықтары кесу сапасына әсер етеді. Сондықтан пайдаланудан кейін аралау дискілерін тазалаңыз. Тұтынушыға қызмет көрсету және пайдалану

Қызмет көрсету шеберханасы өнімді жөндеу және күту, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы ақпаратты мына мекенжайдан табасыз: www.bosch-pt.com Кеңес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянақты жауап береді. Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тақтайшасындағы 10-санды өнім нөмірін жазыңыз. Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек “Роберт Бош” фирмалық не месе авторизацияланған қызмет көрсету орталықтарында орындалады. OBJ_BUCH-3274-001.book Page 163 Wednesday, August 16, 2017 1:53 PM164 | Қaзақша 1 609 92A 3ZU | (16.8.17) Bosch Power Tools ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.
