사용 설명서 GKS 36 VLI Professional BOSCH

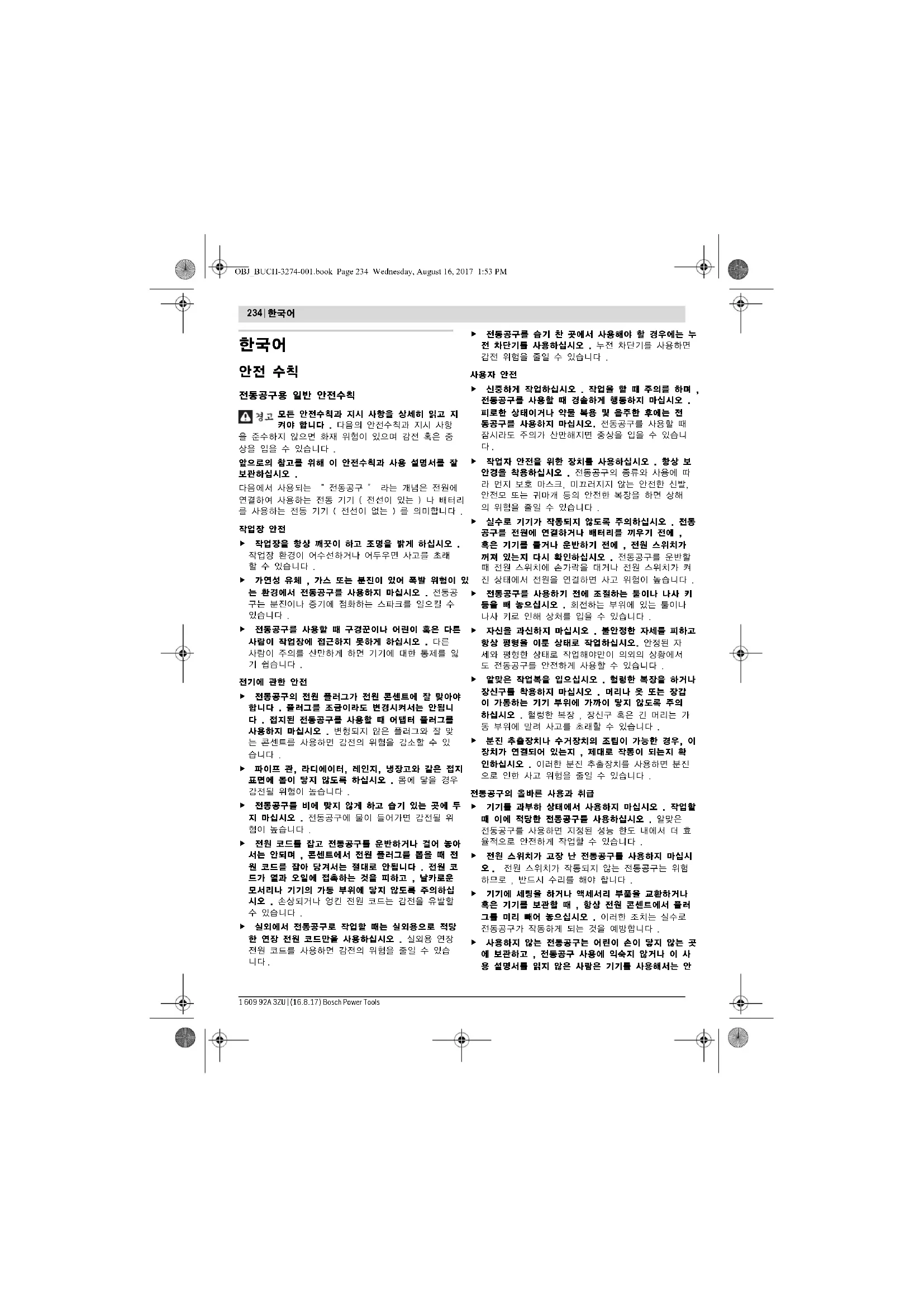

전동공구용 일반 안전수칙 모든 안전수칙과 지시 사항을 상세히 읽고 지 켜야 합니다 . 다음의 안전수칙과 지시 사항 을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다 . 앞으로의 참고를 위해 이 안전수칙과 사용 설명서를 잘

다음에서 사용되는 “ 전동공구 ” 라는 개념은 전원에 연결하여 사용하는 전동 기기 ( 전선이 있는 ) 나 배터리 를 사용하는 전동 기기 ( 전선이 없는 ) 를 의미합니다 .

작업장을 항상 깨끗이 하고 조명을 밝게 하십시오 . 작업장 환경이 어수선하거나 어두우면 사고를 초래

가연성 유체 , 가스 또는 분진이 있어 폭발 위험이 있 는 환경에서 전동공구를 사용하지 마십시오 . 전동공 구는 분진이나 증기에 점화하는 스파크를 일으킬 수

전동공구를 사용할 때 구경꾼이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오 . 다른 사람이 주의를 산만하게 하면 기기에 대한 통제를 잃

전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다 . 플러그를 조금이라도 변경시켜서는 안됩니 다 . 접지된 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오 . 변형되지 않은 플러그와 잘 맞 는 콘센트를 사용하면 감전의 위험을 감소할 수 있

파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 닿지 않도록 하십시오 . 몸에 닿을 경우 감전될 위험이 높습니다 . 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두 지 마십시오 . 전동공구에 물이 들어가면 감전될 위

전원 코드를 잡고 전동공구를 운반하거나 걸어 놓아 서는 안되며 , 콘센트에서 전원 플러그를 뽑을 때 전 원 코드를 잡아 당겨서는 절대로 안됩니다 . 전원 코 드가 열과 오일에 접촉하는 것을 피하고 , 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의하십 시오 . 손상되거나 엉킨 전원 코드는 감전을 유발할

실외에서 전동공구로 작업할 때는 실외용으로 적당 한 연장 전원 코드만을 사용하십시오 . 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습

전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누 전 차단기를 사용하십시오 . 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다 .

신중하게 작업하십시오 . 작업을 할 때 주의를 하며 , 전동공구를 사용할 때 경솔하게 행동하지 마십시오 . 피로한 상태이거나 약물 복용 및 음주한 후에는 전 동공구를 사용하지 마십시오. 전동공구를 사용할 때 잠시라도 주의가 산만해지면 중상을 입을 수 있습니

작업자 안전을 위한 장치를 사용하십시오 . 항상 보 안경을 착용하십시오 . 전동공구의 종류와 사용에 따 라 먼지 보호 마스크, 미끄러지지 않는 안전한 신발, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해 의 위험을 줄일 수 있습니다 . 실수로 기기가 작동되지 않도록 주의하십시오 . 전동 공구를 전원에 연결하거나 배터리를 끼우기 전에 , 혹은 기기를 들거나 운반하기 전에 , 전원 스위치가 꺼져 있는지 다시 확인하십시오 . 전동공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜 진 상태에서 전원을 연결하면 사고 위험이 높습니다 . 전동공구를 사용하기 전에 조절하는 툴이나 나사 키 등을 빼 놓으십시오 . 회전하는 부위에 있는 툴이나 나사 키로 인해 상처를 입을 수 있습니다 . 자신을 과신하지 마십시오 . 불안정한 자세를 피하고 항상 평형을 이룬 상태로 작업하십시오. 안정된 자 세와 평형한 상태로 작업해야만이 의외의 상황에서 도 전동공구를 안전하게 사용할 수 있습니다 . 알맞은 작업복을 입으십시오 . 헐렁한 복장을 하거나 장신구를 착용하지 마십시오 . 머리나 옷 또는 장갑 이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오 . 헐렁한 복장 , 장신구 혹은 긴 머리는 가 동 부위에 말려 사고를 초래할 수 있습니다 . 분진 추출장치나 수거장치의 조립이 가능한 경우, 이 장치가 연결되어 있는지 , 제대로 작동이 되는지 확 인하십시오 . 이러한 분진 추출장치를 사용하면 분진 으로 인한 사고 위험을 줄일 수 있습니다 . 전동공구의 올바른 사용과 취급 기기를 과부하 상태에서 사용하지 마십시오 . 작업할 때 이에 적당한 전동공구를 사용하십시오 . 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효 율적으로 안전하게 작업할 수 있습니다 . 전원 스위치가 고장 난 전동공구를 사용하지 마십시 오. 전원 스위치가 작동되지 않는 전동공구는 위험 하므로 , 반드시 수리를 해야 합니다 . 기기에 세팅을 하거나 액세서리 부품을 교환하거나 혹은 기기를 보관할 때 , 항상 전원 콘센트에서 플러 그를 미리 빼어 놓으십시오 . 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다 . 사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳 에 보관하고 , 전동공구 사용에 익숙지 않거나 이 사 용 설명서를 읽지 않은 사람은 기기를 사용해서는 안 OBJ_BUCH-3274-001.book Page 234 Wednesday, August 16, 2017 1:53 PM한국어 | 235 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) 됩니다 . 경험이 없는 사람이 전동공구를 사용하면

전동공구를 조심스럽게 관리하십시오 . 가동 부위가 하자 없이 정상적인 기능을 하는지 , 걸리는 부위가 있는지 , 혹은 전동공구의 기능에 중요한 부품이 손 상되지 않았는지 확인하십시오 . 손상된 기기의 부품 은 전동공구를 다시 사용하기 전에 반드시 수리를 맡 기십시오 . 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다 . 절단 공구를 날카롭고 깨끗하게 관리하십시오 . 날카 로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경 우가 드물고 조절하기도 쉽습니다 . 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방 법을 준수하십시오 . 이때 작업 조건과 실시하려는 작업 내용을 고려하십시오 . 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다 . 충전 전동공구의 올바른 사용과 취급 배터리를 충전할 때 제조 회사가 추천하는 충전기만 을 사용하여 재충전해야 합니다 . 특정 제품의 배터 리를 위하여 제조된 충전기에 적합하지 않은 다른 배 터리를 충전할 경우 화재 위험이 있습니다 . 각 전동공구용으로 나와있는 배터리만을 사용하십시 오. 다른 종류의 배터리를 사용하면 상해를 입거나 화재를 초래할 수 있습니다 . 배터리를 사용하지 않을 때는 , 각 극 사이에 브리징 상태가 생길 수 있으므로 페이퍼 클립 , 동전 , 열쇠 , 못 , 나사 등 유사한 금속성 물체와 멀리하여 보관하 십시오 . 배터리 극 사이에 쇼트가 일어나 화상을 입 거나 화재를 야기할 수 있습니다 . 배터리를 잘못 사용하면 누수가 생길 수 있습니다 . 누수가 생긴 배터리에 닿지 않도록 하십시오 . 피부 에 접하게 되었을 경우 즉시 물로 씻으십시오 . 유체 가 눈에 닿았을 경우 바로 의사와 상담하십시오 . 배 터리에서 나오는 유체는 피부에 자극을 주거나 화상 을 입힐 수 있습니다 .

전동공구 수리는 반드시 전문 인력에게 맡기고, 수 리 정비 시 보쉬 순정 부품만을 사용하십시오 . 그렇 게 함으로써 기기의 안전성을 오래 유지할 수 있습

위험 : 절단 부위와 톱날 가까이에 손을 대지 마십시 오 . 다른 한 손으로는 보조 손잡이나 모터 하우징을 잡으십시오 . 양손으로 톱을 잡으면 톱날에 베일 위

작업물 아래 쪽을 잡지 마십시오 . 안전반이 있어도 작업물 아래 쪽에서 톱날에 다칠 수 있기 때문입니

절단 깊이를 작업물의 두께에 맞게 조절하십시오 . 작 업물 아래로 톱날의 톱니가 한 개 이상 보이면 안됩

절단하려는 작업물을 절대로 손에 들고 있거나 다리 위에 고정하지 마십시오 . 작업물을 고정된 작업대에 안전하게 두십시오 . 기기가 몸에 닿거나 톱날이 걸 리거나 통제력을 잃는 것을 방지하려면 작업물을 적 당하게 고정하는 것이 중요합니다 . 작업할 때 공구가 보이지 않는 전선에 닿을 위험이 있으면 전동공구의 절연된 손잡이 면만 잡으십시오 . 전류가 흐르는 전선에 접하게 되면 공구의 금속 부 위에도 전기가 통해 감전될 위험이 있습니다 . 목재에 세로로 절단작업을 할 때 항상 립 펜스나 직 선형의 모서리 가이드를 사용하십시오 . 이렇게 하면 보다 정확한 절단이 가능하며 톱날이 걸릴 위험이 줄

항상 수용 플랜지 구멍에 맞는 적당한 크기와 형태 ( 다이아몬드형이나 원형 ) 의 톱날을 사용하십시오 . 톱의 조립 부품에 맞지 않는 톱날은 제대로 회전하 지 않으며 제어하기가 어렵습니다 . 절대로 손상되었거나 맞지 않는 톱날 와셔나 톱날 볼 트를 사용하지 마십시오 . 톱날 와셔나 볼트는 귀하 의 톱에 맞도록 최상의 성능과 작업 안전을 위해 특 별히 설계된 것입니다 . 반동 - 원인과 해당 안전수칙 - 반동은 톱날이 걸리거나 박히거나 혹은 잘못 맞추 어진 경우 갑자기 생기는 현상으로 , 이로 인해 톱이 들리면서 작업물에서 튕겨나와 작업자 쪽으로 향할

- 톱날이 절단면에 걸리거나 끼워지게 되면 기기 작 동이 멈추고 모터 반동의 힘으로 톱이 작업자 쪽으 로 밀리게 됩니다 . - 톱날이 절단면에서 휘어지거나 잘못 끼워져 있으 면 , 뒤쪽 톱날 모서리 톱니가 작업물 표면에 걸릴 수 있습니다 . 이러한 경우 톱날이 절단면에서 빠져나와 톱이 작업자 쪽으로 튕길 수 있습니다 . 반동은 톱을 잘못 사용하거나 부정확하게 작동하여 생기는 결과입니다 . 다음 내용과 같이 적합한 예방 조치를 취하면 이를 방지할 수 있습니다 . 톱을 두 손으로 꽉 잡고 팔을 반동력을 저지할 수 있 는 위치에 둡니다 . 항상 톱날 옆으로 서서 작업하고 절대로 톱날이 몸과 일직선이 되지 않도록 하십시오. 반동이 생길 경우 톱이 뒤로 튕길 수 있으나 적절한 조치를 취했을 경우 작업자가 반동력에 잘 대치할 수

톱날이 걸리거나 톱질작업을 중단할 경우 톱의 전원 스위치를 끄고 톱날이 완전히 정지할 때까지 톱을 작 업물에 그대로 둡니다 . 톱날이 움직이고 있는 동안 톱을 작업물에서 빼거나 뒤로 당기려고 하지 마십시 오 . 이 경우 반동이 생길 수 있습니다 . 톱날이 걸린 원인을 찾아 적당한 조치를 취하여 해결하십시오 . OBJ_BUCH-3274-001.book Page 235 Wednesday, August 16, 2017 1:53 PM236 | 한국어 1 609 92A 3ZU | (16.8.17) Bosch Power Tools 작업물에 끼여져 있는 톱을 재시동하려면 톱날을 절 단면 가운데에 맞추고 톱니가 작업물에 물려있지 않 은지 확인하십시오 . 톱날이 물려 있으면 재시동할 경우 톱날이 작업물 밖으로 나오면서 반동을 일으킬

톱날이 걸려 반동이 생기는 위험을 최소화하기 위해 커다란 패널로 받치십시오 . 커다란 패널은 자체의 중량으로 휘어질 수 있습니다 . 그러므로 절단면 근 처와 가장자리에 양쪽으로 패널을 받쳐주어야 합니

무디거나 손상된 톱날을 사용하지 마십시오 . 무디거 나 제대로 세팅되지 않은 톱날은 너무 좁은 절단면 으로 인해 과도한 마찰 , 톱날의 물림 그리고 반동을

톱질작업을 하기 전에 절단 깊이와 절단 각도 조절 레버를 단단히 조이십시오 . 작업 도중에 설정치가 바뀌면 톱날이 물려 반동이 생길 수 있습니다 . 기존의 벽이나 다른 보이지 않는 부위에 톱질작업 시 특히 주의를 기울이십시오 . 작업 시 톱날이 보이지 않는 물체에 걸려 반동을 일으킬 수 있습니다 .

사용하기 전에 항상 하부 안전반이 제대로 닫히는지 확인하십시오 . 하부 안전반이 자유로이 움직이지 않 고 빨리 닫히지 않는 톱은 사용하지 마십시오 . 절대 로 하부 안전반을 열린 상태로 고정하거나 묶지 마 십시오 . 실수로 톱이 바닥에 떨어지면 하부 안전반 이 휘어질 수 있습니다 . 안전반을 뒤로 당기는 레버 로 열고 , 안전반이 자유로이 움직이는지 그리고 모 든 절단 각도와 깊이의 경우 톱날과 다른 부위에 닿 지 않는지 확인해 보십시오 . 하부 안전반용 스프링이 제대로 작동하는지 확인하 십시오 . 하부 안전반과 스프링에 하자가 있으면 톱 을 사용하기 전에 수리를 맡기십시오 . 손상된 부품 , 끈적이는 침전물 혹은 축적된 톱밥으로 인해 하부 안 전반의 기능에 지장이 생깁니다 . “ 플런지 컷 및 앵글 컷 ” 과 같이 특수하게 절단하 는 경우에만 손으로 하부 안전반을 여십시오 . 뒤로 당기는 레버를 이용하여 하부 안전반을 열고 톱날이 작업물에 들어가면 레버에서 손을 떼십시오 . 다른 모든 작업에서는 하부 안전반이 자동으로 작동됩니

톱을 작업 벤치나 바닥에 놓기 전에 하부 안전반이 톱날을 덮고 있는지 항상 확인하십시오 . 보호 장치 가 없이 계속 돌아가는 톱날은 톱을 절단 방향 반대 쪽으로 움직이며 그 진로에 있는 것을 모두 절단합 니다 . 그러므로 스위치를 끄고 나서 톱날이 완전히 멈출 때까지의 시간을 고려하십시오 . 추가 안전 경고 사항 톱밥 분출장치에 손을 대지 마십시오 . 회전하는 부 위에 닿으면 상처를 입을 수 있습니다 . 머리 위쪽에서 톱으로 작업하지 마십시오 . 이 경우 전동공구에 대한 통제가 어려워집니다 . 보이지 않는 부위에 에너지 배선 및 배관여부를 확 인하려면 적당한 탐지기를 사용하거나 담당 에너지 공급회사에 문의하십시오 . 전선에 접촉하게 되면 화 재나 전기 충격을 유발할 수 있습니다 . 가스관을 손 상시키면 폭발 위험이 있으며 수도관을 파손하게 되 면 재산 피해를 야기할 수 있습니다 . 전동공구를 고정하여 사용하지 마십시오 . 이는 톱 테 이블에 고정하여 사용하도록 설계된 것이 아닙니다 . 고속강(HSS)으로 된 톱날은 사용하지 마십시오. 이 톱날은 쉽게 부러질 수 있습니다 . 철금속 소재에 톱질작업을 하지 마십시오 . 매우 뜨 거운 톱밥으로 인해 분진 추출장치가 점화될 수 있

전동공구를 두 손으로 꽉 잡고 안전한 자세로 작업 하십시오 . 전동공구는 두 손으로 사용하면 더 안전

작업물을 잘 고정하십시오 . 고정장치나 기계 바이스 에 끼워서 작업하면 손으로 잡는 것보다 더 안전합

전동공구를 내려놓기 전에 기기가 완전히 멈추었는 지를 확인하십시오 . 벨트가 걸려 전동공구에 대한 통제가 어려워질 수 있습니다 . 배터리를 분해하지 마십시오 . 단락이 발생할 위험이

배터리를 태양 광선 등 고열에 장시간 노출되 지 않도록 하고 불과 물 , 수분이 있는 곳에 두지 마십시오 . 폭발할 위험이 있습니다 . 배터리가 손상되었거나 잘못 사용될 경우 증기가 발 생할 수 있습니다 . 작업장을 환기시키고 , 필요한 경 우 의사와 상담하십시오 . 증기로 인해 호흡기가 자 극될 수 있습니다 . 배터리를 보쉬 전동공구와 함께 사용해야 합니다 . 그 렇게 해야만 배터리를 위험한 과부하로부터 보호할

못이나 스크류 드라이버 같은 뾰족한 물체 또는 외 부에서 오는 충격 등으로 인해 배터리가 손상될 수 있습니다 . 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고 , 폭발 또는 과열될 수 있습니다 .

모든 안전수칙과 지시 사항을 상세히 읽 고 지켜야 합니다 . 다음의 안전수칙과 지 시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니

사용 설명서를 읽는 동안 기기의 그림이 나와 있는 접 힌 면을 펴 놓고 참고하십시오 . OBJ_BUCH-3274-001.book Page 236 Wednesday, August 16, 2017 1:53 PM한국어 | 237 Bosch Power Tools 1 609 92A 3ZU | (16.8.17)

본 전동공구는 목재를 작업대 위에 고정시킨 상태에서 가로 세로의 직선 절단과 모서리 절단작업을 하는데 사 용해야 합니다 . 적절한 톱날을 사용하면 프로파일과 같 은 얇은 비철금속 재질도 절단작업이 가능합니다 . 철금속 소재에 작업해서는 안됩니다 .

제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오 . 1 톱 걸이 고리 2 시동 안전 잠금장치 3 전원 스위치 4 손잡이 ( 절연된 손잡이 부위 ) 5 배터리 해제 버튼 6 배터리* 7 안전반 8 하부 안전반용 조절 레버 9 밑판 10 하부 안전반 11 평행 조절자 12 절단 표시 0° 13 절단 표시 45° 14 평행 조절자용 날개 나사 15 절단 각도 설정용 날개 나사 16 마이터 각도용 눈금 17 스핀들 잠금 버튼 18 보조 손잡이 ( 절연된 손잡이 부위 ) 19 육각 키 20 톱 스핀들 21 수용 플랜지 22 원형 톱날* 23 고정 플랜지 24 와셔가 있는 고정 볼트 25 안전반에 있는 표시 26 충전 상태 표시기용 버튼 27 배터리 충전 상태 표시기 28 온도 제어 표시기 29 절단 깊이 눈금자 30 절단 깊이 설정용 고정 레버 31 나사식 고정장치* 32 흡입 어댑터용 고정 볼트 33 추출장치 어댑터 34 흡입 호스* *도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다 . 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오 .

소음 / 진동에 관한 정보 EN 60745- 2- 5 표준에 따라 산출된 소음 배출량 . 일반적으로 A 급 기기로 평가된 소음레벨은 다음과 같 습니다 : 음향압 레벨 98 dB(A); 음향력 레벨 109 dB(A). 불안정성 K=1.5 dB. 청각 보호기 착용 ! 총진동값 a

(3 방향의 벡터합 ) 과 오차 K 는 유럽 표 준 EN 60745- 2- 5 에 따라 산출됩니다 :

지침서에 제시된 진동레벨은 유럽 표준 EN 60745 에 서 지정한 절차에 따라 측정되었으며 , 전동공구를 서로 비교할 때 활용할 수 있습니다 . 진동하중을 임의로 평 가할 때도 사용할 수 있습니다 . 제시된 진동레벨은 전동공구의 주된 용도를 나타냅니 다 . 하지만 전동공구를 여러 액세서리와 함께 또는 차 이가 나는 삽입공구와 함께 다른 용도로 사용하는 경우 혹은 충분히 정비하지 않은 채로 사용하는 경우 , 진동 레벨에 차이가 있을 수 있습니다 . 이로 인해 전 작업시 간에 걸친 진동하중이 현저히 증가할 수 있습니다 . 진동하중을 정확하게 평가하기 위해서는 장치가 꺼져 있거나 , 혹은 켜져 있더라도 실제로 작동하지 않은 시 간을 고려해야 합니다 . 이로 인해 전 작업시간에 걸친 진동하중이 현저히 감소될 수 있습니다 . 진동 작용으로부터 작업자를 안전하게 보호하기 위해 추가적으로 다음과 같은 안전 조치가 필요합니다 : 전동 원형 톱 GKS 36 V-LI

– 베벨 각도 0° 경우 – 베벨 각도 45° 경우

최대 톱니 두께 / 톱니 세팅 mm 2.6

mm 20 EPTA 공정 01:2014 에 따른

• 사용하는 배터리에 따라 상이** 온도가 0 ℃ 보다 낮은 경우 성능 제한 있음 OBJ_BUCH-3274-001.book Page 237 Wednesday, August 16, 2017 1:53 PM238 | 한국어 1 609 92A 3ZU | (16.8.17) Bosch Power Tools 공구 및 공구 비트 점검 , 손의 온도 유지 , 작업순서 점

액세서리 목록에 기재되어 있는 충전기만을 사용하 십시오 . 이 충전기만이 귀하의 전동공구에 사용된 리 튬이온 배터리에 맞게 되어 있습니다 . 참고 : 배터리는 일부 충전되어 공급됩니다 . 배터리의 성능을 완전하게 보장하기 위해서는 처음 사용하기 전 에 배터리를 완전히 충전기에 충전하십시오 . 리튬이온 배터리는 항상 충전할 수 있으며 , 이로 인해 수명이 단축되지 않습니다 . 충전을 하다 중간에 중지해 도 배터리가 손상되지 않습니다 . 리튬이온 배터리는 전자 셀 보호 “Electronic Cell Protection (ECP)” 기능이 있어 과도한 방전이 되지 않습니다 . 배터리가 방전되면 안전 스위치가 작동하여 전동공구가 꺼지고 비트가 더 이상 움직이지 않습니다 . 전동공구가 자동으로 작동이 중단된 경우 전원 스위 치를 더 계속 누르지 마십시오 . 이로 인해 배터리가 손상될 수 있습니다 . 처리에 관련된 지시 사항을 준수하십시오 .

배터리 6 은 배터리 해제 버튼 5 이 실수로 눌려져 배 터리가 빠지는 것을 방지하기 위해 잠금장치가 이중으 로 되어 있습니다 . 전동공구에 배터리가 끼워져 있는 동 안 이는 스프링으로 제 위치에 고정됩니다 . 배터리 6 을 빼려면 : – 배터리를 전동공구 베이스 쪽으로 누르면서 (1.) 동 시에 해제 버튼 5 를 누릅니다 (2.). – 배터리를 빨간 선이 보일 때까지 전동공구에서 당겨 뺍니다 (3.). – 해제 버튼 5 를 다시 누르면서 배터리를 완전히 빼냅

배터리 충전 상태 표시기 ( 그림 B 참조 ) 배터리 충전 상태 표시기 27 에 있는 세 개의 녹색 LED 는 배터리 6 의 충전 상태를 표시합니다 . 안전을 위하 여 충전 상태의 확인은 전동공구가 중지된 상태에서만

충전 상태를 확인해 보려면 버튼 26 을 누르면 됩니다 ( 배터리가 기기에서 빠진 상태에서도 가능 ). 약 5 초 후에 충전 상태 표시기가 자동으로 꺼집니다 . 버튼 26 을 눌렀는데도 LED 가 켜지지 않으면 배터리 가 손상된 것이므로 교환해 주어야 합니다 . 충전 과정 중에는 세 개의 녹색 LED 가 차례로 켜졌다 가 잠깐 꺼집니다 . 세 개의 LED 가 계속 켜져 있으면 배터리가 완전히 충전된 것입니다 . 배터리가 완전히 충 전된 후 5 분이 지나면 세 개의 녹색 LED 가 다시 꺼

원형 톱날 장착하기 / 교환하기 전동공구에 각종 작업을 하기 전에 배터리를 빼십시

톱날을 조립할 때 보호 장갑을 착용하십시오 . 톱날 에 닿게 되면 상해를 입을 수 있습니다 . 반드시 본 사용 설명서에 나와있는 사양 자료에 맞 는 톱날만을사용하십시오 . 절대로 연마석을 톱날로 사용해서는 안됩니다 .

권장하는 톱날의 목록은 이 사용 설명서 후면에 나와

톱날 탈착하기 ( 그림 A 참조 ) 톱날을 교환할 때 전동공구를 모터 하우징의 앞쪽으로 놓는 것이 제일 좋습니다 . – 스핀들 잠금 버튼 17 을 누르고 누른 상태를 유지하

스핀들 잠금 버튼 17 은 톱 스핀들이 완전히 정지된 상태에서만 작동해야 합니다 . 그렇지 않으면 전동공 구가 손상될 수 있습니다 . – 육각 키 19 로 고정 볼트 24 를 회전 방향으로 돌

– 하부 안전반 10 을 뒤로 움직인 상태로 꽉 잡습니다 . – 고정 플랜지 23 와 톱날 22 를 톱 스핀들 20 에서 빼냅

톱날 조립하기 ( 그림 A 참조 ) 톱날을 교환할 때 전동공구를 모터 하우징의 앞쪽으로 놓는 것이 제일 좋습니다 . – 톱날 22 과 조립할 모든 고정용 부품을 깨끗이 닦습

– 하부 안전반 10 을 뒤로 움직인 상태로 꽉 잡습니다 . – 톱날 22를 수용 플랜지 21에 끼웁니다. 톱니의 절단 방향 ( 톱날에 나와있는 화살표 방향 ) 과 하부 안전 반 10 의 회전 방향 화살표가 일치해야 합니다 . – 고정 플랜지 23 을 끼우고 고정 볼트 24 를 의 회 전 방향으로 끼워 돌립니다 . 이때 수용 플랜지 21 과 고정 플랜지 23 의 조립 위치가 제대로 되어 있는지

– 스핀들 잠금 버튼 17 을 누르고 누른 상태를 유지하

LED 용량 연속등 3 x 녹색 ≥ 2/3 연속등 2 x 녹색 ≥ 1/3 연속등 1 x 녹색 <1/3 점멸등 1 x 녹색 예비 OBJ_BUCH-3274-001.book Page 238 Wednesday, August 16, 2017 1:53 PM한국어 | 239 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) – 육각 키 19 으로 고정 볼트 24 를 회전 방향으로 돌 려 조입니다 . 이때 고정 토크는 6–9Nm 이어야 합니 다 , 이는 손으로 고정한 상태에서 ¼ 회전만큼 더 조 이거나 혹은 안전반 7 에 있는 표시 25 의 눈금 세

분진 및 톱밥 추출장치 전동공구에 각종 작업을 하기 전에 배터리를 빼십시

납 성분을 포함한 페인트나 몇몇 나무 종류 , 또는 광 물 성분 그리고 철과 같은 재료의 분진은 건강을 해 칠 수 있습니다 . 이 분진을 만지거나 호흡할 경우 , 사용자나 주변 사람들은 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다 . 떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며 , 특히 목재 처리용으로 사용되는 부가 원 료 ( 크로마트 , 목재 보호제 ) 와 혼합되면 암을 유발 시키게 됩니다 . 석면 성분을 포함한 재료는 오직 전 문가가 작업을 해야 합니다 . – 분진 추출장치의 효율을 높이려면 목재 전문용 진

공 청소기 GAS25/GAS50/GAS50M 또는

목재 및 미세 분진용 진공 청소기 GAS 50 MS 를 전동공구와 함께 사용해야 합니다 . – 작업장의 통풍이 잘 되도록 하십시오 . – 필터등급 P2 가 장착된 호흡 마스크를 사용하십시

작업용 재료에 관해 국가가 지정한 규정을 고려 하

작업장에 분진이 쌓이지 않도록 하십시오 . 분진이 쉽 게 발화할 수 있습니다 . 흡입 어댑터 조립하기 ( 그림 G 참조 ) 흡입 어댑터 33 을 고정 볼트 32 를 사용하여 밑판 9 에

흡입 어댑터 33 에 직경 35 mm 인 흡입 호스를 연결

흡입 어댑터는 외부 흡입장치가 연결되지 않은 경우 에 사용해서는 안됩니다 . 흡입관이 막힐 위험이 있

흡입 어댑터에 먼지 주머니를 연결해서는 안됩니다 . 흡입 시스템이 막힐 위험이 있기 때문입니다 . 분출장치를 최적으로 작동하게 하려면 흡입 어댑터 33 을 정기적으로 청소해야 합니다 .

흡입 호스 34 를 진공 청소기 ( 별매 액세서리 ) 에 연결 하여 사용하십시오 . 연결이 가능한 다양한 진공 청소기 의 목록이 이 사용 설명서 후면에 나와 있습니다 . 진공 청소기는 작업하는 소재에 적당한 것이어야 합니

특히 건강에 유해한 발암성 혹은 건조한 분진을 처리해 야 할 경우에는 특수한 청소기를 사용해야 합니다 .

전동공구에 각종 작업을 하기 전에 배터리를 빼십시

절단 깊이 조절하기 ( 그림 C 참조 ) 절단 깊이를 작업물의 두께에 맞게 조절하십시오 . 작 업물 아래로 톱날의 톱니가 한 개 이상 보이면 안됩

고정 레버 30 을 풉니다 . 절단 깊이를 낮게 하려면 톱 을 밑판 9 에서 멀리하고 , 절단 깊이를 깊게 하려면 톱 을 밑판 9 쪽으로 누릅니다 . 원하는 수치를 절단 깊이 눈금자로 맞춥니다 . 고정 레버 30 을 다시 조입니다 . 고정 레버 30 의 장력은 재조절할 수 있습니다 . 이 경 우 고정 레버 30 을 풀어 주고 시계 반대 방향으로 30° 정도 돌린 다음 다시 조이십시오 . 마이터 각도 설정하기 전동공구를 안전반 7 의 앞쪽으로 두는 것이 가장 좋습

날개 나사 15 를 풉니다 . 톱을 옆으로 움직입니다 . 눈 금자 16 을 원하는 값으로 맞춥니다 . 날개 나사 15 를 다시 세게 조입니다 . 주의 : 베벨 절단작업을 할 경우 절단 깊이는 절단 깊 이 눈금자 29 에 나와있는 수치보다 적습니다 .

0° 12 는 직각 절단을 할 때 톱날의 위치를 나타냅니다 . 절단 표시 45° 13 은 45° 각도로 절단할 때 톱날의 위치를 나타냅니다 . 정확한 절단을 하려면 원형 톱을 그림에 나와있는 것처 럼 작업물에 대십시오 . 제일 좋은 방법은 우선 시험 절 단을 해 보십시오 .

충전된 배터리 6 을 전동공구 앞에서 부터 베이스 쪽으 로 밀어 넣습니다 . 빨간 선이 더 이상 보이지 않고 배 터리가 확실히 고정될 때까지 배터리를 완전히 베이스 쪽으로 누르십시오 . 45°0° 0° 45° OBJ_BUCH-3274-001.book Page 239 Wednesday, August 16, 2017 1:53 PM240 | 한국어 1 609 92A 3ZU | (16.8.17) Bosch Power Tools

전동공구를 작동하려면 우선 시동 안전 잠금장치 2 를 켜고 그리고 나서 전원 스위치 3 을 누르거나 누른 상 태를 유지하십시오 . 전동공구의 스위치를 끄려면 전원 스위치 3 을 놓으면

주의 : 작업 안전을 위해 전원 스위치 3 을 고정할 수 없으므로 , 작동 중에 이를 계속 누른 채 유지해야 합니

에너지를 절약하기 위해 전동공구를 사용할 경우에만 스위치를 켜십시오 .

내장된 브레이크 기능은 전동공구 스위치를 끈 후에 톱 날의 잔여 회전 시간을 줄여줍니다 .

온도 제어 표시기 28 의 적색 LED 는 배터리나 전동공 구의 전자 부위 ( 배터리가 끼워진 상태에서 ) 가 정상적 인 온도 범위에 있지 않다는 것을 나타냅니다 . 이러한 경우 전동공구가 제대로 작동하지 않거나 완전한 성능 을 보이지 못합니다 . 배터리의 온도 제어 : – 배터리를 충전기에 끼웠을 때 적색 LED 28 이 계속 켜져 있을 경우 : 배터리가 충전 온도 범위인 0 ℃ 에서 45 ℃ 밖에 있으므로 충전할 수 없습니다 . – 버튼 26 또는 전원 스위치 3 을 누를 때 적색 LED 28 가 깜박이는 경우 ( 배터리가 장착된 경우 ): 배터 리가 허용되는 작동 온도 범위를 벗어났습니다 . – 배터리 온도가 70 ℃ 이상이 되면 배터리가 적당한 온도 범위가 될 때까지 전동공구가 꺼집니다 . 전동공구 전자 부위의 온도 제어 : – 적색 LED 28 이 전원 스위치 3 을 눌렀을 때 계속 켜 져 있을 경우 : 전동공구의 전자 부위 온도가 5 ℃ 이하이거나 75 ℃ 이상입니다 . – 온도가 90 ℃ 이상인 경우 전동공구 전자 부위의 온 도가 다시 허용 운전 온도 범위가 될 때까지 꺼집니

리튬이온 배터리는 전자 셀 보호 “Electronic Cell Protection (ECP)” 기능이 있어 과도한 방전이 되지 않습니다 . 배터리가 방전되면 안전 스위치가 작동하여 전동공구가 꺼지고 비트가 더 이상 움직이지 않습니다 .

톱날에 충격을 주지 않도록 하십시오 . 전동공구를 일정하게 가볍게 누르면서 절단 방향으로 움직입니다 . 무리하게 밀면서 작업하면 날의 수명이 훨 씬 짧아지며 전동공구를 손상시킬 수 있습니다 . 톱의 성능과 절단작업의 성공 여부는 대부분 톱날 상태 와 톱니 형태에 따라 좌우됩니다 . 그러므로 반드시 날 카롭고 작업하려는 소재에 적당한 톱날만을 사용해야

톱날의 올바른 선택은 목재의 종류와 품질 그리고 세로 혹은 가로 절단을 하느냐에 따라 달라집니다 . 가문비나무에 세로 절단을 할 경우 긴 나선형의 톱밥이

너도 밤나무와 떡갈나무에 작업할 때 생기는 분진은 특 히 건강에 유해하므로 반드시 분진 추출장치와 함께 사

평행 조절자를 사용한 톱질작업 ( 그림 D 참조 ) 평행 조절자 11 을 사용하면 작업물 모서리를 따라 정 확하게 절단할 수 있으며 , 또한 길고 가는 모양으로 동 일하게 절단할 수 있습니다 . 보조 가이드를 사용한 톱질작업 ( 그림 E 참조 ) 크기가 큰 작업물을 절단하거나 직선의 모서리를 자를 경우 , 판자나 길죽한 나무 조각을 보조 가이드로 작업 물에 고정한 다음에 밑판이 있는 원형 톱을 보조 가이 드를 따라 움직이면 됩니다 . 톱 걸이 고리 ( 그림 F 참조 ) 톱 걸이 고리 1 가 있어서 전동공구를 사다리 등에 걸 어 놓을 수 있습니다 . 이 경우 톱 걸이 고리 1 을 원하 는 위치로 펴십시오 . 전동공구가 걸려 있을 때는 의도하지 않게 톱날과 접 촉되는 경우를 방지할 수 있도록 유의하십시오 . 부 상 위험도 따릅니다 . 전동공구로 작업할 때는 톱 걸이 고리 1 을 다시 눌러

올바른 배터리의 취급 방법 배터리를 습기나 물이 있는 곳에 두지 마십시오 . 배터리를 -20℃에서 50℃ 온도 범위에서만 저장하십 시오 . 예를 들면 배터리를 여름에 자동차 안에 두지 마

가끔 배터리의 통풍구를 부드럽고 깨끗한 마른 솔로 청

충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명 이 다한 것이므로 배터리를 교환해야 합니다 . 처리에 관련된 지시 사항을 준수하십시오 . 보수 정비 및 서비스

전동공구에 각종 작업 ( 보수 정비 및 액세서리 교환 등 ) 을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오 . 실수로 전원 스위 치가 작동하게 되면 상해를 입을 위험이 있습니다 . 안전하고 올바른 작동을 위하여 전동공구와 전동공 구의 통풍구를 항상 깨끗이 하십시오 . 하부 안전반은 항상 자유로이 움직여야 하고 자동으로 잠겨야 합니다 . 그러므로 하부 안전반 주위를 항상 깨 끗이 유지하십시오 . 분진과 톱밥은 압력 공기로 불어내 거나 솔을 사용하여 제거하십시오 . OBJ_BUCH-3274-001.book Page 240 Wednesday, August 16, 2017 1:53 PM한국어 | 241 Bosch Power Tools 1 609 92A 3ZU | (16.8.17) 코팅되지 않은 톱날은 무산 오일을 얇게 발라서 부식이 되지 않도록 보호할 수 있습니다 . 톱질작업을 하기 전 에 오일을 다시 제거하십시오 . 그렇지 않으면 목재에

톱날에 수지나 접착제 찌꺼기가 남아 있으면 제대로 절 단이 안됩니다 . 그러므로 톱날을 사용한 후 바로 깨끗

보쉬 AS 및 고객 상담 보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습

AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다 . 고객 콜센터 : 080-955-0909

Bosch-pt.hotline@kr.bosch.com 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레 이트에 있는 10 자리의 부품번호를 알려 주십시오 . Bosch Korea, RBKR Mechanics and Electronics Ltd. PT/SAX-ASA 298 Bojeong-dong Giheung-gu Yongin-si, Gyeonggi-do, 446-913 080-955-0909

포함되어 있는 리튬이온 배터리는 위험물 관련 규정을 따라야 합니다 . 사용자가 별도의 요구사항 없이 배터리 를 직접 도로 상에서 운반할 수 있습니다 . 제 3 자를 통해 운반할 경우 ( 항공 운송이나 운송 회사 등 ) 포장과 표기에 관한 특별한 요구 사항을 준수해야 합니다 . 이 경우 발송 준비를 위해 위험물 전문가와 상

표면이 손상되지 않은 배터리만을 사용하십시오 . 배터 리의 접촉 단자면을 덮어 붙인 상태로 내부에서 움직이 지 않도록 배터리를 포장하십시오 . 또한 이와 관련한 국내 규정을 준수하십시오 .

전동공구 , 배터리 , 액세서리 및 포장은 친환경 적인 방법으로 재활용할 수 있도록 분류하십시

전동공구와 충전용 배터리 / 배터리를 가정용 쓰레기로 처리하지 마십시오 ! EU 국가만 해당 : 더이상 사용할 수 없는 전동공구 및 사 용한 충전용 배터리 / 배터리는 유럽 가 이드라인 2012/19/EU 및 유럽 가이드 라인 2006/66/EC 에 따라 결함이 있 거나 사용한 충전용 배터리 / 배터리는 분리 수거하여 환경 규정에 맞춰 재활용

충전용 배터리 / 배터리 : Li-Ion: “ 운반 ” 내용에 나와 있는 주의 사항을 준수하십시오 (241페이지). 위 사항은 사전 예고 없이 변경될 수도 있습니다 . OBJ_BUCH-3274-001.book Page 241 Wednesday, August 16, 2017 1:53 PM242 | 1 619 92A 3ZU | (5.7.17) Bosch Power Tools
