RM 10.5T - šaldytuvas DOMETIC - Nemokama naudojimo instrukcija

Produkto tipas	Absorbcinis šaldytuvas kemperiams ir priekaboms
Prekės ženklas	Dometic
Modelis	RM 10.5T
Matmenys (A x P x G)	821 x 523 x 548 mm
Svoris	28 kg
Elektros maitinimas	230 V~ / 50 Hz, 12 V=, suskystintos dujos (propanas/butanas)
Elektros sąnaudos	2,8 kWh/24 h (230 V~)
Dujų sąnaudos	270 g/24 h
Bendra bruto talpa	88 L
Bendra neto talpa	86 L (iš jų šaldiklio skyrius 9,2 L)
Klimato klasė	SN
Šaldymo agentas	Amoniakas (absorbcinė grandinė)
Pagrindinės funkcijos	Automatinis režimas, TFT ekranas, pasirenkama ventiliacija, maitinimas baterijomis, žiemos režimas
Saugumas	Pripildymo sustabdymas (dujų blokavimas 15 min.), dujų saugumas, durų užraktas
Valymas ir priežiūra	Reguliariai valykite drėgna šluoste, atitirpinkite, kai šerkšnas 3 mm, kasmet valykite dujų degiklį
Techninė priežiūra	Dujų įrenginio tikrinimas kas 2 metus, atliekamas specialisto
Garantija	Teisinė garantija, kreipkitės į pardavėją arba Dometic

Dažnai užduodami klausimai - RM 10.5T DOMETIC

Kaip įjungti Dometic RM 10.5T šaldytuvą?

Paspauskite valdymo mygtuką 2 sekundes. Šaldytuvas įsijungia su paskutiniais pasirinktais nustatymais.

Kaip išjungti šaldytuvą?

Paspauskite valdymo mygtuką 4 sekundes. Pasigirsta garso signalas ir prietaisas išsijungia.

Kaip nustatyti temperatūrą?

Su T modeliu per TFT ekraną eikite į meniu 'Šaldymo galia' ir pasirinkite norimą lygį. S modeliams kelis kartus paspauskite temperatūros mygtuką.

Ar galiu naudoti šaldytuvą dujomis važiuojant?

Tik jei transporto priemonės gamintojas leidžia. Degalinėje, požeminėje stovėjimo aikštelėje ar keltuve niekada nenaudokite dujų režimo.

Ką daryti, jei jaučiamas dujų kvapas?

Uždarykite dujų uždarymo čiaupą ir butelio vožtuvą. Atidarykite langus, išeikite iš patalpos, nenaudokite jokių jungiklių ir paprašykite specialisto patikrinti įrenginį.

Kaip atitirpinti šaldytuvą?

Atitirpinkite, kai šerkšno sluoksnis pasiekia maždaug 3 mm. Nenaudokite mechaninių įrankių ar plaukų džiovintuvo. Vadovaukitės instrukcijoje pavaizduota procedūra.

Ką reiškia klaidų kodai?

W (įspėjimo) kodai išnyksta automatiškai. E (klaidos) kodams reikia rankinio atkūrimo (paspauskite mygtuką 2 sekundes). Pavyzdžiui: E50 = dujų blokavimas po 3 bandymų, patikrinkite butelį.

Kaip naudoti žiemos režimą?

Jei ilgą laiką nenaudojate prietaiso, nustatykite dureles į žiemos padėtį, kad išvengtumėte pelėsio. Nenaudokite važiuojant. Pirmiausia atitirpinkite, tada įsukite kabliuką ir įjunkite kaištį.

Ar galiu laikyti gazuotus gėrimus šaldiklio skyriuje?

Ne, nelaikykite gazuotų gėrimų šaldiklio skyriuje. Maistą laikykite taip, kaip nurodyta instrukcijoje.

Kaip išvalyti dujų degiklį?

Leiskite atvėsti, tada išvalykite jį po ilgo nenaudojimo arba bent kartą per metus. Naudojate suskystintas naftos dujas? Valykite kas 6 mėnesius. Vadovaukitės instrukcijoje pateikta schema.

NAUDOJIMO INSTRUKCIJA RM 10.5T DOMETIC

Absorbcinis šaldytuvas

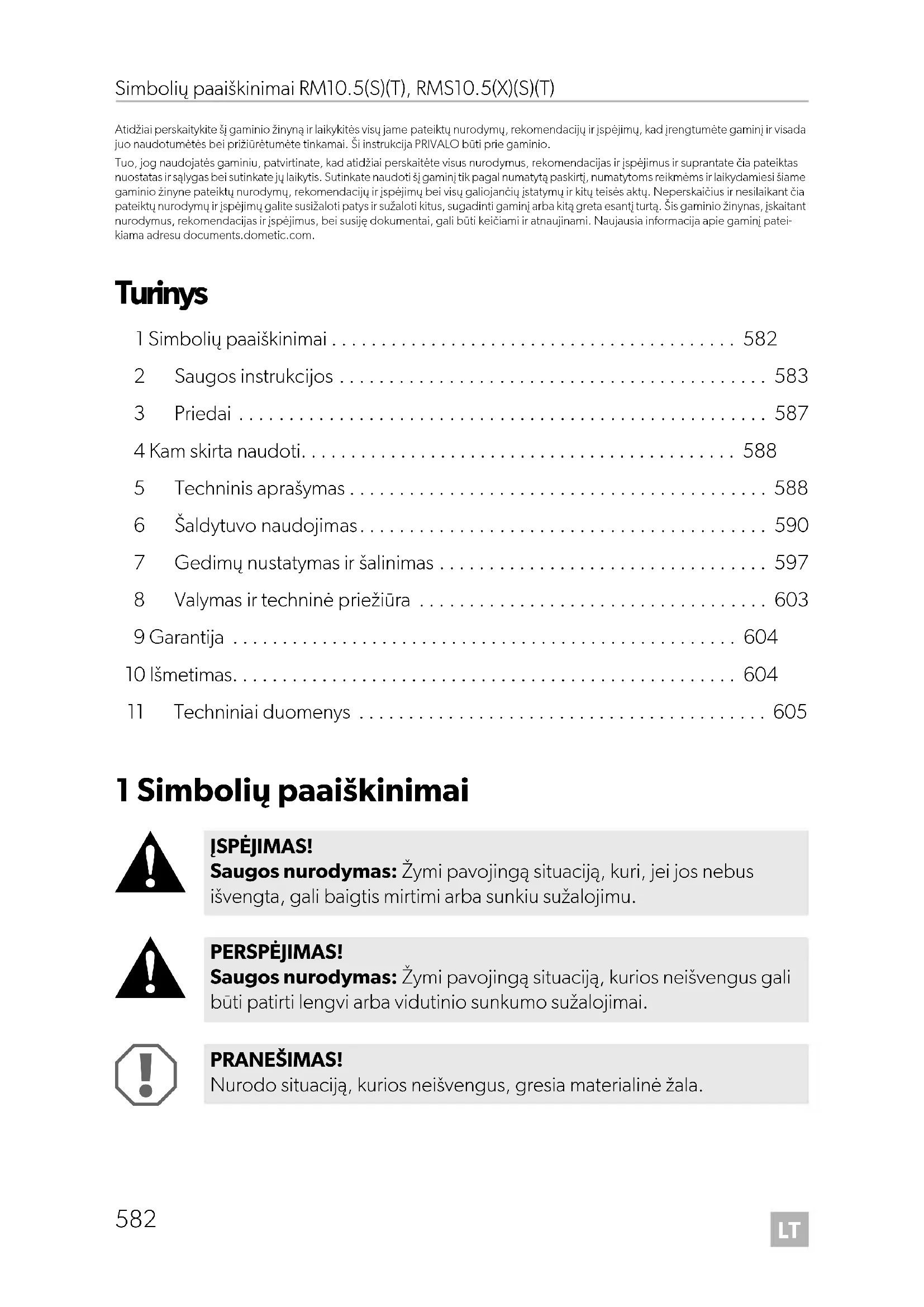

Naudojimo vadovas 582

Tuo, jog naudojatės gaminiu, patvirtinate, kad atidžiai perskaitėte visus nurodymus, rekomendacijas ir įspėjimus ir suprantate čia pateiktas nuostatas ir sąlygas bei sutinkate jų laikytis. Sutinkate naudoti šį gaminį tik pagal numatytą paskirtį, numatytoms reikmėms ir laikydamiesi šiame gaminio žinyne pateiktų nurodymų, rekomendacijų ir įspėjimų bei visų galiojančių įstatymų ir kitų teisės aktų. Neperskaitę ir nesilaikydami čia pateiktų nurodymų ir įspėjimų galite susižaloti patys ir sužaloti kitus, sugadinti gaminį arba kitą turtą. Šis gaminio žinynas, įskaitant nurodymus, rekomendacijas ir įspėjimus, bei susiję dokumentai, gali būti keičiami ir atnaujinami. Naujausia informacija apie gaminį pateikiama adresu documents.domatic.com.

Turinys

1 Simbolių paaiškinimai 582 2 Saugos instrukcijos 583 3 Priedai 587 4 Kam skirta naudoti 588 5 Techninis aprašymas 588 6 Šaldytuvo naudojimas 590 7 Gedimų nustatymas ir šalinimas 597 8 Valymas ir techninė priežiūra 603 9 Garantija 604 10 Išmetimas 604 11 Techniniai duomenys 605

1 Simbolių paaiškinimai

ĮSPĖJIMAS!

Saugos nurodymas: Žymi pavojingą situaciją, kuri, jei jos nebus išvengta, gali baigtis mirtimi arba sunkiu sužalojimu.

PERSPĖJIMAS!

Saugos nurodymas: Žymi pavojingą situaciją, kurios neišvengus gali būti patirti lengvi arba vidutinio sunkumo sužalojimai.

PRANEŠIMAS!

Nurodo situaciją, kurios neišvengus, gresia materialinė žala.

PASTABA

Papildoma informacija apie gaminio eksploatavimą.

2 Saugos instrukcijos

Šis gaminį galima naudoti tik pagal numatytą paskirtį ir vadovaujantis šiomis instrukcijomis.

Šiame vadove pateikiama informacija, reikalinga tinkamam gaminio įrengimui ir (arba) naudojimui. Dėl prasto įrengimo ir (arba) netinkamo naudojimo būdo ar techninės priežiūros gaminys gali netinkamai veikti ir sugesti.

Gamintojas neprisiims atsakomybės už patirtus sužalojimus ar žalą gaminiui, atsiradusią dėl šių priežasčių:

• Neteisingo surinkimo ar prijungimo, įskaitant perteklinę įtampą
• Netinkamos techninės priežiūros arba jeigu buvo naudotos neoriginalios, gamintojo nepateiktos atsarginės dalys. Gaminio pakeitimai be aiškaus gamintojo leidimo
• Naudojimas kitais tikslais, nei nurodyta šiame vadove

"Domatic" pasilieka teisę keisti gaminio išvaizdą ir specifikacijas.

2.1 Bendroji sauga

ĮSPĖJIMAS! Nesilaikant šių įspėjimų gali grėsti mirtis arba rimtas susižalojimas.

Elektros srovės pavojus

• Prietaisą montuoti ir atjungti gali tik kvalifikuoti darbuotojai.
• Nenaudokite prietaiso, jei jis pastebimai pažeistas.
• Jei šio prietaiso maitinimo laidas pažeistas, jį turi pakeisti gamintojas, klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta grėsmių saugumui.
• Šį prietaisą gali taisyti tik kvalifikuotas personalas. Netinkamai remontuojant gali kilti rimtas pavojus arba galima sugadinti prietaisą.

Gaisro pavojus

• Aušalo grandinėje esantis aušalas yra labai degus.

Esant bet kokiam aušalo grandinės kontūro pažeidimui (amoniako kvapas):

• Išjunkite prietaisą.
• Venkite atviros ugnies ir kibirkščių. -Gerai išvėdinkite kambarį.

Sprogimo pavojus

• Prietaisė nelaikykite jokių sprogių medžiagų, pavyzdžiui, purškiklių su sprogstamosiomis medžiagomis.

Pavojus sveikatai

• Niekada neatidarykite absorberio bloko. Jis yra veikiamas didelio slėgio, todėl jį atidarius galima susižeisti.
• Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus ir fizinių, sensorinių arba psichikos sutrikimų turintys arba stokojantys patirties ir žinių asmenys, jeigu jie yra prižiūrimi arba instruktuojami dėl šio prietaiso saugaus naudojimo ir suvokia jo keliamus pavojus.
• Vaikams su šiuo prietaisu žaisti draudžiama.
• Vaikams draudžiama šį prietaisą valyti ir atlikti jo techninę priežiūrą be suaugusiųjų priežiūros.
• Vaikai nuo 3 iki 8 metų gali įdėti ir išimti šaldančius elementus.

ĮSPĖJIMAS! Nesilaikant šių įspėjimų gali grėsti nedidelis arba vidutinis susižalojimas.

Privėrimo pavojus

• Nekiškite pirštų į angas.

PRANEŠIMAS! Žalos pavojus

• Kondensato išleidimo anga turi būti švari.
• Prietaiso apšvietimą keisti gali tik klientų aptarnavimo tarnyba.
• Valydami transporto priemonę nenaudokite aukšto slėgio valymo įrenginių šalia ventiliacijos grotelių.
• Kai transporto priemonė valoma iš išorės arba ilgesnį laiką nenaudojama, uždėkite žieminius ventiliacijos grotelių dangčius (priedai).
• Jokiu būdu neatidarykite aušalo grandinės.
• Šaldytuvas netinka laikyti medžiagoms, kurios yra ėsdinančios arba kurių sudėtyje yra tirpiklių.
• Šaldytuvą reikia apsaugoti nuo lietaus.

2.2 Saugus naudojimas

PERSPĖJIMAS! Nesilaikant šių įspėjimų gali grėsti nedidelis arba vidutinis susižalojimas.

Sužalojimų rizika

• Prieš pradėdami važiuoti, uždarykite ir užrakinkite prietaiso dureles.
• Prietaiso gale esantis šaldymo agregatas veikimo metu labai įkaista. Nuimdami vėdinimo groteles saugokite save nuo sąlyčio su karštomis dalimis.

PRANEŠIMAS! Žalos pavojus

• Prietaiso viduje nenaudokite kitų elektros prietaisų, nebent šiam tikslui juos yra rekomendavęs gamintojas.
• Įsitikinkite, kad ventiliacijos angos nėra uždengtos.

Perkaitimo pavojus!

Visada užtikrinkite pakankamą ventiliaciją, kad išsisklaidytų darbo metu susidaranti šiluma. Įsitikinkite, jog šaldytuvas yra pakankamai toli nuo sienų ir kitų objektų, kad oras galėtų cirkuliuoti.

• Vidų indą nedėkite ledo ir nepilkite skysčio.
• Saugokite šaldytuvą ir laidą nuo karščio ir drėgmės.
• Žiūrėkite, kad maisto produktai nesiliestų prie šaldymo skyriaus sienelių.

2.3 Saugus naudojimas su dujomis

ĮSPĖJIMAS! Nesilaikant šių įspėjimų gali grėsti mirtis arba rimtas susižalojimas.

Sprogimo pavojus

• Prietaisą naudokite tik esant slėgiui, nurodytam gamintojo plokštelėje. Naudokite tik tokius slėgio reguliatorius su fiksuotais nustatymais, kurie atitinka nacionalines taisykles.
• Kai važiuojate, prietaisą su dujomis naudokite tik transporto priemonės gamintojui leidus naudoti dujų sistemą važiuojant (žr. transporto priemonės vadovą).
• Peržiūrėkite šalyje galiojančius reikalavimus, kuriais reglamentuojamas dujinių prietaisų naudojimas važiuojant.
• Prietaiso su dujomis jokiu būdu nenaudokite:

- Degalinėse - Garažuose - Keltuose - Vilkiant priekabinius namelius ar namelius ant ratų transporto priemonėje arba vilkiku

• Niekada nenaudokite atviros liepsnos prietaiso sandarumui patikrinti.
• Jei užuodžiate dujų kvapą:
• užsukite dujų tiekimo čiaupą ir baliono vožtuvą;
• atidarykite visus langus ir išeikite iš patalpos;
• nespauskite elektrinio jungiklio;
• užgesinkite atvirą liepsną;
• paveskite dujų sistemas patikrinti specialistui;
• Niekada nelaikykite suskystintų dujų baliono nevedinamose patalpose arba žemiau grunto lygio (piltuvo formos skylėse žemėje).
• Suskystintų dujų balionus laikykite atokiau nuo tiesioginių saulės spindulių. Temperatūra neturi viršyti 50 °C.

PRANEŠIMAS! Žalos pavojus

• Naudokite tik propano arba butano dujas (ne gamtines dujas, žr. gamintojo duomenų plokštelę).

PASTABA

• Didesniame nei 1000 m aukštyje virš jūros lygio gali kilti degimo problemų. Pereikite prie kito energijos šaltinio.

2.4 Saugus naudojimas

ĮSPĖJIMAS! Nesilaikant šių įspėjimų gali grėsti nedidelis arba vidutinis susižalojimas.

Pavojus sveikatai

• Įsitikinkite, kad į prietaisą dedate tik tokius daiktus, kurie gali būti šaldomi nustatytoje temperatūroje.
• Maistą galima saugoti tik originalioje pakuotėje ar tinkamose talpyklose.
• Ilgesniam laikui atidarius dureles, gali labai pakilti temperatūra prietaiso skyriuose.
• Reguliariai valykite paviršius, kurie gali turėti sąlytį su maistu ir pasiekiamas drenažo sistemas.
• Žalią mėsą ir žuvį laikykite atitinkamose talpyklose taip, kad jie nesiliestų su kitais maisto produktais ir nelašėtų ant jų.
• Jeigu prietaisas paliekamas tuščias ilgesniam laikui:
• Išjunkite prietaisą.
• Atitirpinkite prietaisą.
• Išvalykite ir nusausinkite prietaisą.
• Norėdami išvengti pelėsio susidarymo prietaise, palikite praviras dureles.

Sužalojimų rizika

• Prietaiso arba šaldiklio durelės gali visiškai atsikabinti nuo prietaiso, jei bus naudojamos netinkamai. Spauskite uždarytas dureles, kol viršuje ir apačioje išgirsite spragtelėjimą.
• Nesiremkite į atidarytas prietaiso dureles.

PRANEŠIMAS! Žalos pavojus

• Jei priešingoje pusėje durelės tinkamai neužsifiksavo, toje pusėje paspauskite viršuje ir apačioje, kol jos užsifiksuos.
• Sunkius daiktus, pavyzdžiui, butelius ar skardines, laikykite tik prietaiso durelėse, daržovių skyriuje arba ant apatinės lentynos.

PASTABA

• Pasiteiraukite saverto transporto priemonės gamintojo, ar jūsų transporto priemonės akumuliatoriaus valdiklis išjungia prietaisus, kad apsaugotų akumuliatorių.
• Prietaiso dureles ir šaldiklio dureles nustatykite į žiemos padėtį, jei neketinate prietaiso naudoti ilgesnį laiką. Taip išvengsite pelėsio susidarymo.
• Kai aplinkos temperatūra yra nuo +15 iki +25 °C, rinkitės vidutinę temperatūrą.

3 Priedai

Aprašymas

Žieminis dangtis WA 130 ventiliacijos grotelėms LS 200

Pasirenkamas ventiliatoriaus komplektas REF-FANKIT

Pastaba. Ventiliatoriaus komplektą galima įrengti tik tuose šaldytuvuose, kurių programinės įrangos versija yra 36 arba naujesnė (2 pav., 4 psl.).

Aprašymas

Pasirenkamas maitinimo elementų paketas R10-BP, skirtas autonominiam veikimui naudojant dujas

Pasirenkamas sandėliavimo komplektas

4 Kam skirta

Prietaisas gali būti naudojamas:

• montuoti priekabiniuose nameliuose ir nameliuose ant ratų;
• maisto atvėsinimui, giluminiam užšaldymui ir laikymui.

Prietaisas neskirtas:

• laikyti vaistus;
• laikyti ėsdinančias medžiagas arba medžiagas, kurių sudėtyje yra tirpiklių;
• maistui greitai užšaldyti.

5 Techninis aprašymas

Šis prietaisas yra absorbcinis šaldytuvas, kurio energijos šaltiniu gali būti

• nuolatinė įtampa (12 V)
• kintamoji įtampa
• suskystintosios dujos (propanas arba butanas)

Šaldytuve įdiegtas automatinis veikimo režimas, iš prijungtų energijos šaltinių parenkantis ekonomiškiausią. Šaldytuvas veikia be garso.

5.1 Valdymo ir rodymo elementai

RM10.5T, RMS10.5T, RMS10.5XT

Valdymo ir rodymo elementai TFT ekrane (1 pav. A, 4 psl.):

Simbolis Aprašymas

Šaldymo galios indikatorius

Maitinimas iš kintamosios įtampos šaltinio

Simbolis Aprăsymas
-+	Maitinimas iš nuolatinès ijtamos šaltinio
	Maitinimas dujomis
AUTO	Automatinis režimas Kai jjungtas automatinis režimas, šaldytuvas, laikydamasis tolau nuro-dytos prioriteto tvarkos, automatističkai parenka ekonomiškiausių veikimo režimą:
	Maitinimo elementai Simbolis jsižiebia, kai prijungiami maitinimo elementu paketai (pasi-rinktinė jranga) ir prietaisas veikia autonominiu dujų režimu.
	Ventiliatorius (pasirinktinė jranga) Simbolis jsižiebia, kai jjungiama ventilatoriaus funkcija.
CI	Simbolis jsižiebia, kai šaldytuvas prijungiamas prie „CI“ magistralës.
	TFT ekrano pritemdymas Po 30 sekundžiuų ekrano skaistissumažinamas iki nustatyto lygio.
	Garsinis signalas išjungtas · Apie klaidas ir jspèjimus akustiniu signalu nepranešama. · Apie ilgam paliktas neuždarytas duris vis tiek pranešama akustiniu signalu.
	Garsinis signalas jjungtas Akustiniu signalu pranešama apie klaidas, jspèjimus ir ilgam paliktas neuždarytas duris.
	Parinkties patvirtinimas ir gržimas ij pagrindinj meniu.

Valdymo ir rodymo elementai LED skydelyje (1 pav. B, 4 psl.):

Simbolis Aprăsymas
①	Jungimo / išjungimo mygtukas
Δ	Trikčių indikatorius
Φ	Maitinimas iš nuolatinës jtamos šaltinio
△	Maitinimas dujomis
Δ	Maitinimas iš kintamosios jtamos šaltinio
A	Automatinis režimas
	Temperatūros indicatorius
MODE	Energiños šaltinio parinkimo mygtukas
θ	Temperatūros parinkimo mygtukas

6 Šaldytuvo naudojimas

PASTABA

• Prieš pirmą kartą įjungdami naują šaldytuvą, higienos sumetimais išvalykite jo vidų ir nuvalykite išorę sudrėkinta šluoste.
• Kai šaldytuvą naudosite pirmą kartą, galbūt pajusite nestiprų kvapą, kuris po kelių valandų išnyks. Gerai išvėdinkite gyvenamąją patalpą.
• Transporto priemonėje pastatykite horizontaliai, ypač jei prieš ruošdamiesi kelionei šaldytuvą paleidžiate ir dedate į jį produktus.
• Šaldymo galiai įtakos gali turėti:
• aplinkos temperatūra (pvz., transporto priemonė neapsaugota nuo tiesioginės saulės šviesos)
• šaldomo maisto kiekis
• durų atidarymo dažnis

6.1 Šaldytuvo optimalaus naudojimo patarimai

• Pirmąsias 12 valandų po paleidimo produktų šaldytuve nelaikykite.
• Imkitės priemonių, kad transporto priemonės vidus neįšiltų labai smarkiai (pvz., langų užuolaidos nuo saulės, oro kondicionierius).
• Saugokite šaldytuvą nuo tiesioginės saulės šviesos (pvz., langų užuolaidos nuo saulės).

6.2 Naudojimas, kai lauke šąla

ĮSPĖJIMAS!

Jei įjungtas kintamosios įtampos arba nuolatinės įtampos režimas, pritaisykite abu žieminius dangčius. Jei įjungtas dujų režimas arba automatinis režimas, pritaisykite tik apatinį žieminį dangtį. Taip nesusilaikys šiluma ir tinkamai išsisklaidys iš šaldytuvo išsiskiriantys garai.

PASTABA

Šaltas oras gali sumažinti šaldymo agregato efektyvumą. Jei pastebėsite, kad šaldymo galia sumažėja, kai lauke šąla, pritaisykite žieminius dangčius.

▷ Žieminius dangčius (pasirinktinė įranga) pritaisykite, kaip parodyta 3 pav., 5 psl.

6.3 Šaldytuvo įjungimas

Spauskite 2 sekundes

• RM10.5T, RMS10.5T, RMS10.5XT - valdymo rankenėlė
• RM10.5S, RMS10.5S, RMS10.5XS - mygtuką ①

✓ Šaldytuvas paleidžiamas naudojant pastarąją kartą taikytas nuostatas.

6.4 Šaldytuvo išjungimas

Spauskite 4 sekundes

• RM10.5T, RMS10.5T, RMS10.5XT - valdymo rankenėlė
• RM10.5S, RMS10.5S, RMS10.5XS - mygtuką ①

✓ Pasigirsta pyptelėjimas ir šaldytuvas išsijungia.

6.5 Šaldytuvo naudojimas (RM 10.5T, RMS 10.5T, RMS 10.5XT)

Meniu valdymas: 4 pav., 5 psl.

TFT ekraną aktyvinkite paspausdami valdymo rankenėle.

Pagrindinis meniu padalintas į tris eilutes:

Pagrindinis meniu Išsamus meniu

Šaldymo galios meniu

6.6 Šaldytuvo naudojimas

(RM 10.5S, RMS 10.5S, RMS 10.5XS)

Valdymo elementai

Mygtuką spauskite tiek kartų, kiek reikia, kad LED indikatorius rodytų pageidaujamą veikimo režimą. Mygtuką spauskite tiek kartų, kiek reikia, kad nustatytumėte pageidaujamą temperatūrą.

Jei degalus pilsite ilgiau nei 15 minučių, šaldytuvą išjunkite arba pasirinkite kitą veikimo režimą.

Jei išjungiamas transporto priemonės degimo režimas, šaldytuvas ima veikti degalinių režimu, kad būtų saugiau. Šis režimas skirtas 15-ai minučių blokuoti dujinės sistemos veikimą. Šiam laikui praėjus automatiškai grąžinamas įprastinis automatinis režimas.

Kai įjungtas degalinių režimas

• RM10.5T, RMS10.5T, RMS10.5XT - rodomas simbolis
• RM10.5S, RMS10.5S, RMS10.5XS - mirksi LED indikatorius

6.8 Autonominis dujų režimas (pasirinktinė įranga)

ĮSPĖJIMAS!

Jei įjungtas autonominis dujų režimas, pilant degalus šaldytuvą turi išjungti pats naudotojas.

PASTABA

• Jei neprijungtas nei kintamosios, nei nuolatinės įtampos šaltinis, net ir išjungtas šaldytuvas naudoja maitinimo elementų energiją.
• Jei šaldytuvo nenaudojate, maitinimo elementus išimkite (nuotėkio pavojus).

Jei šaldytuvą naudosite autonominiu dujų režimu, reikės prijungti pasirinktinius maitinimo elementų paketus. Tokiu atveju šaldytuvo nereikės prijungti prie kintamosios arba nuolatinės įtampos šaltinio.

Jei įdėsite 12 maitinimo elementų (AA dydžio), šaldytuvą autonominiu dujų režimu galėsite naudoti 2-3 dienas.

Atkreipkite dėmesį į toliau nurodytas autonominio dujų režimo ypatybes:

• Šaldytuvo vidaus apšvietimas lieka išjungtas.
• Ekranas išsijungia po 2 sekundžių nuo paskutinio veiksmo.
• Ekranas trumpam įsijungia kas 15 sekundžių. Taip parodoma, kad šaldytuvas įjungtas.
• Jei yra klaidų pranešimų, ekranas neišsijungia.

Apie autonominį dujų režimą pranešama

• RM10.5T, RMS10.5T, RMS10.5XT - simboliais
• RM10.5S, RMS10.5S, RMS10.5XS - kas 15 sekundžių mirksinčiu LED indikatoriumi

Maitinimo elementus paketuose reikia pakeisti

• RM10.5T, RMS10.5T, RMS10.5XT - kai rodoma klaida „E 14" RM10.5S, RMS10.5S, RMS10.5XS - kai rodoma klaida

6.9 Šaldymo galios nustatymas

PASTABA

Kai aplinkos temperatūra yra nuo +15 iki +25 °C, rinkitės vidutinę šaldymo galią.

Šaldymo galios nustatymas:

• RM10.5T, RMS10.5T, RMS10.5XT - šaldymo galios meniu pasirinkite pageidaujamą temperatūros lygį.
• RM10.5S, RMS10.5S, RMS10.5XS - mygtuką spauskite tiek kartų, kiek reikia, kad parinktumėte pageidaujamą temperatūros lygį.

6.10 Ventiliatoriaus (pasirinktinė įranga) veikimas

Norint naudoti ventiliatorių, jį reikia įrengti (pasirinktinė įranga).

Jungiant prietaisą trumpam įjungiamas ir ventilatorius (veikimo patikra). Prietaisui veikiant ventilatorius įjungiamas tik toliau nurodytais atvejais:

• Aplinkos temperatūra viršija 32°C
• Nustatytos šaldymo temperatūros nepavyksta pasiekti per 2 valandas.
• RM10.5T, RMS10.5T, RMS10.5XT - aktyvinus ventilatoriaus funkciją.

PASTABA

RM10.5T, RMS10.5T, RMS10.5XT - įsigijus naują gaminį, ventilatoriaus funkcija jame būna įjungta.

RM10.5S, RMS10.5S, RMS10.5XS - ventilatoriaus funkcija nuolat įjungta ir jos išjungti neįmanoma.

RM10.5T, RMS10.5T, RMS10.5XT

Apie ventilatoriaus veikimą pranešama simboliu

6.11 Šaldytuvo durelių naudojimas

ĮSPĖJIMAS! - Sužalojimų rizika

• Šaldytuvo arba šaldiklio kameros durelės gali visiškai atsikabinti nuo prietaiso, jei bus naudojamos netinkamai.
• Nesiremkite į atidarytas šaldytuvo dureles.

PASTABA

Jei priešingoje pusėje durelės tinkamai neįsitvirtino, paspauskite jas toje pusėje viršuje ir apačioje, kad įsitvirtintų.

Šaldytuvo durelių atidarymas ir tvirtinimas

Uždarydami dureles jas paspauskite, kad viršuje ir apačioje pasigirstų spragtelėjimas.

Taip durelės bus uždarytos ir įtvirtintos.

6.12 Pastabos apie maisto laikymą

ĮSPĖJIMAS! - Pavojus sveikatai!

• Patikrinkite, ar prietaiso šaldymo galia tinka maistui, kurį ketinate šaldyti.
• Ilgesniam laikui atidarius dureles, gali labai pakilti temperatūra šaldytuvo skyriuose.
• Žalią mėsą ir žuvį šaldytuve laikykite tinkamuose induose, kad nesiliestų su kitais maisto produktais ir ant jų nelašėtų.
• Maistą galima saugoti tik originalioje pakuotėje ar tinkamose talpyklose.
• Šaldiklio kamera tinka ledo kubeliams gaminti arba užšaldytam maistui laikyti. Ji netinka atšildytam maistui užšaldyti.
• Jei šaldytuvas ilgesnį laiką bus žemesnės nei +10 °C temperatūros aplinkoje, šaldiklio kameroje nepavyks užtikrinti vienodos temperatūros. Dėl to gali pakilti šaldiklio kameros temperatūra ir joje laikomi produktai gali atitirpti.

PRANEŠIMAS!

• Į vieną durelių lentyną leidžiama dėti ne daugiau kaip 6 kg. Didžiausias visų durelių svoris turi neviršyti 7,5 kg.
• Sunkius daiktus, pavyzdžiui, butelius ar skardines, laikykite tik šaldytuvo durelėse, apatiniame skyriuje arba ant apatinės lentynos.
• Šaldiklio kameroje nelaikykite gazuotų gėrimų.

Maistą laikykite kaip parodyta (1 pav., 4 psl.).

Visos lentynos pritvirtintos, kad vaikai negalėtų įlipti į šaldytuvą.

Lentynas išimkite tik šaldytuvui išvalyti. Lentynas vėl įdėkite ir pritvirtinkite.

▸ Lentyną išimkite, kaip parodyta (5 pav., 6 psl.). Lentyną įdėkite atvirkštine tvarka.

Jei šaldytuvo skyriuje reikia daugiau vietos, šaldiklio kamerą galima išimti.

PASTABA

• Šaldiklio kameros dureles ir pagrindą laikykite saugioje vietoje, kad nesusižalotumėte.
• Kai vėl montuosite, dalis pritaisykite atvirkštine tvarka.

Atlikite veiksmus, kaip parodyta (6 pav., 6 psl.).

6.15 Šaldytuvo atitirpinimas

PRANEŠIMAS!

Nešalinkite ledo ar nebandykite atplėšti prisalusio produkto mechaninėmis priemonėmis ir nešildykite plaukų džiovintuvu.

PASTABA

Šaldytuvo viduje esančios šaldymo plokštės ilgainiui apšerkšnija. Jei šis šerkšno sluoksnis yra maždaug 3 mm storio, šaldytuvą reikia atitirpinti.

Atlikite veiksmus, kaip parodyta (7 pav., 7 psl.).

6.16 Šaldytuvo durelių nustatymas į žiemos padėtį

ĮSPĖJIMAS!

Važiuojant žiemos padėties naudoti negalima.

Šaldytuvo dureles ir šaldiklio kameros dureles nustatykite į žiemos padėtį, jei neketinate šaldytuvo naudoti ilgesnį laiką. Taip išvengsite pelėsio susidarymo.

Atitirpinkite šaldytuvą (skyrius „Šaldytuvo tirpinimas“ 596 psl.). Viename durelių šone, viršuje ir apačioje, atsukite kabliukus, esančius greta tvirtinimo mechanizmo (8 pav., 8 psl.). Pristumkite šaldytuvo dureles. Įsitikinkite, kad kabliukai yra tinkamai pritvirtinti.

Žiemos padėtyje esančių durelių atidarymas:

Patraukite dureles į save.

Stumkite durelių viršuje ir apačioje kyšančius kabliukus.

6.17 Pasirinktiniai maitinimo elementų paketai

Jei maitinimo iš transporto priemonės 12 V akumuliatoriaus nėra arba jei maitinimas nutrūksta prietaisui veikiant, elektroninis valdymo blokas automatiškai pereina prie maitinimo iš vidaus elementų (jei maitinimo elementai įdėti).

Maitinimo elementų paketų (pasirinktinė įranga) skyriai įrengti dešinėje ir kairėje, po valdymo skydeliu. Iš viso reikia 12 AA dydžio maitinimo elementų.

Maitinimo elementus įdėkite, kaip parodyta pav., 8 psl.

7 Gedimų nustatymas ir šalinimas

PASTABA

Jei važiuodami priekabiniame namelyje norite naudoti 12 V buitinius prietaisus, kad būtų saugu, reikia įsitikinti, ar įtampa iš velkančiosios transporto priemonės yra pakankama. Kai kuriose transporto priemonėse akumuliatoriaus valdymo sistema gali automatiškai išjungti buitinius prietaisus akumuliatoriui apsaugoti. Daugiau informacijos teiraukitės transporto priemonės gamintojo.

Triktis	Galima priežastis	Siūlomas sprodimas
Kintamosios jtampos režimu: Šalytuvas neveikia.	Perdeçes kintamosios jtampos maitinimo šaltinio saugiklis.	Pakeiskite saugiklj.
	Transporto priemonè nepri-jungta prie kintamosios jtampos šaltinio.	Prijunkite transporte priemonè prie kintamosios jtampos šaltinio.
	Sugedès kintamosios jtampos kaitinimo elementas.	Kreipkités j jgaliotaji kIENTU aptarnavimo punktaj.
Nuolatinès jtampos režimu: Šalytuvas neveikia.	Perdeçes nuolatinès jtampos kabelio saugiklis.	Reikia pakeisti relès saugiklj. Kreipkités j jgaliotaji kIENTU aptarnavimo punktaj.
	Perdegè transporte priemonès saugiklis.	Pakeiskite transporte priemonès saugiklj. (Žr. transporte priemonès naudo-jimo vadovaj.)
	Transporto priemonès akumulatoriai us išsikrovës.	Patikrinkite akumuliatoriü ir jkraukite.
	Nejungtas degimo režimas. ljunkite degimo režimä.
	Sugedès nuolatinès jtampos kaiti-nimo elementas.	Kreipkités j jgaliotaji kIENTU aptarnavimo punktaj.
Duju režimu: Šalytuvas neveikia.	Tušcias duju balonas. Pakeiskite duju baliona.
	Užsuktas duju Čiaupas. Atsukite Čiaupa.
	Duju linijoje yra oro. Šalytuva išjunkite ir vèl junkite. Jei rei-kia, procedūrǔ pakartokite tris keturis kartus. Jei jrengta viryklè, junkite ja ir veiksmus su šalytuvu pakartokite dar karta.
Automatiniu režimu: Šalytuvas veikia naudo-damas dujas, hors prijung-tas prie kintamosios jtampos šaltinio.	Per Žema tinklo jtampa. Šalytuvas automatistkai grës prie kinta-mosios jtampos šaltinio, kai tik jtampa tinkle vèl bus pakankama.
Triktis	Galima priežastis	Siūlomas sprendimas
Šaldytuvas šaldo nepakan-kamai.	Nepakankamai aušinamas šal-dymo aggregatas.	Patikrinkite, ar ventilaciños grotelems neužsikimšusios.
	Apledèjès garintuvas. Patikrinkite, ar šaldytuvo durelès tinka-mai užsidaro. Šitikinkite, kad šaldy-tuvo sandariklis gerai prigludès ir nera pažeistas. Atitirpinkite šaldytuvă.
	Nustatyta per aukšta tempera-tura.	Nustatykite Žemesné temperatūră.
	Aplinkos temperatūra yra per aukšta.	Kuriam laikui nuimkite ventilaciños gro-teles, kad šiltasoras galétugreiciau išeiti.
	Vienu metu j šaldytuvă sudèta per daug maisto.	Išimkite dalj maisto.
	Vienu metu j šaldytuvă sudèta per daug šilto maisto.	Išimkite šilṭmaistjur palikite jj atvèsti, prieš vél jjjdédami.
	Šaldytuvas labai ilgai neveikè. Patikrinkite temperatūră dar kartą po keturiug ar penkiug valandyu.

7.1 Gedimų pranešimai ir signaliniai tonai

Visi gedimai nurodomi įspėjamuoju simboliu, gedimo kodu ir pyptelėjimu. Pyptelėjimas trunka 2 minutes ir kartojamas kas 30 minučių, kol klaidos priežastis nepašalinama.

Jei gedimų yra ne vienas, ekrane nurodomas naujausias gedimas. Ankstesni gedimai rodomi po to, kai patvirtinamas naujausias gedimas.

RM10.5T, RMS10.5T, RMS10.5XT - gedimai nurodomi gedimo kodu ir įspėjamuoju simboliu ( ), pateikiamu TFT ekrano viduryje.

RM10.5S, RMS10.5S, RMS10.5XS - įvykus gedimui skydelyje nepertraukiamai šviečia įspėjamasis LED simbolis ( ) ir pagal gedimo priežastį atitinkamai mirksi LED indikatoriai.

ĮSPĖJAMIEJI gedimų pranešimai

Visi ĮSPĖJAMIEJI gedimų pranešimai anuliuojami automatiškai, kai gedimas pašalinamas.

RM10.5T, RMS10.5T, RMS10.5XT	RM10.5S, RMS10.5S, RMS10.5XS	Triktis	Spendimas
W01		Sugedçes temperatūros juti-klis šaldytuvo skyriuje.	Kreipkitès jjgaliotaji kclientu aptarna-vimo punktă.
W05		Neprijungtas kintamosios jtamos ros saltinis arba kinta-moji jtampa nesiekia 190 V.	Prijunkite šaldytuvă prie kintamos-sios jtamos šaltinio arba pasirinkite kită energijos tipă, pvz., dujas arba nuolatinès jtamos šaltinj.
W06		Neprijungtas nuolatinés jtamos ros saltinis.	Prijunkite šaldytuvă prie nuolatinés jtamos šaltinio arba pasirinkite kită energijos tipă, pvz., dujas arba kin-tamosios jtamos šaltinj.
W11		Per aukšta nuolatinéjtampa (>16 V).	Sumažinkite nuolatinéjtampa.
		Degalinès režimas - dujinès sistemas veikimas užblokuo-tas 15-ai minučiu.	Palaukite 15 minučiu arba junkite kită veikimo režimă.
W10 ir pypsèjimas	Pypsèjimas	Durelès neuždarytos ilgiau nei 2 minutes.	Uždarykite dureles.

KLAIDŲ pranešimai

Visus KLAIDŲ pranešimus naudotojas turi anuliuoti pats.

▸ RM10.5T, RMS10.5T, RMS10.5XT - spauskite valdymo rankenėlę 2 sekundes. ▸ RM10.5S, RMS10.5S, RMS10.5XS - spauskite 2 sekundes.

✓ Suskamba garsinis signalas. ✓ Klaida anuliuota.

RM10.5T, RM10.5T, RMS10.5XT	RM10.5S, RMS10.5S, RMS10.5XS	Triktis Spreendimas
E03 Néra maitinimo modulio ir ekrano ryšio.			Kreipkitès j igaliotaji kclientu aptarna-vimo punktă.
E07 Jungus duju režima prietaisas nešaldo.			Patikrinkite, ar prietaisas nepakry-peş. Jei reikia, pastatykite jj horizon-taliai.Anuliukite klaidă.Jei ši klaida kartosis, kreipkitès j kli-entu aptarnavimo tarrybă.
E08 Jungus kintamosios jtampos režima prietaisas nešaldo.			Patikrinkite, ar prietaisas nepakry-peş. Jei reikia, pastatykite jj horizon-taliai.Anuliukite klaidă.Jei ši klaida kartosis, kreipkitès j kli-entu aptarnavimo tarrybă.
E09 Jungus nuolatinès jtampos režima prietaisas nešaldo.			Patikrinkite, ar prietaisas nepakry-peş. Jei reikia, pastatykite jj horizon-taliai.Anuliukite klaidă.Jei ši klaidakartosis, kreipkitès j kli-entu aptarnavimo tarrybă.
E12 Duju vožtuvo bandymo klaida.			Duju sistemas veikimas nejmano-mas.Anuliukite klaidă.Jei ši klaidakartosis, kreipkitès j kli-entu aptarnavimo tarrybă.
E13 Vidaus ryšio klaida. Duju sistemas veikimas nejmano-mas.Anuliukite klaidă.Jei ši klaidakartosis, kreipkitès j kli-entu aptarnavimo tarrybă.
E14 Autonominis duju režimas - labai Žemas paketuose esan-čių maitinimo elementu jkro-vos lygis.			Jděkite naujus maitinimo elementus ir anuliukite klaidă.
RM10.5T, RM10.5S, RMS10.5S, RMS10.5XS	RM10.5S, RMS10.5S, RMS10.5XS	Triktis	Spendimas
E50 Duju srautas nutrauktas po 3 hesekmingu uždegimo ban- dymu.			Nepavyksta uždegti. Tušcias duju balonas. Pakeiskite duju balonă. Anuliukite klaidă.
E51 Duju srautas nutrauktas, mai- tinimo modulio vidaus klaida.			Anuliukite klaidă. Jei ši klaida kartosis, kreipkitës j kli- entü aptarnavimo tarnybă.
E52 Jžemëjimas, duju vožtuvas. Anuliukite klaidă.			Jei ši klaida kartosis, kreipkitës j kli- entü aptarnavimo tarnybă.
E53 Jžemëjimas, uždegimo elekt- rodas			Anuliukite klaidă. Jei ši klaida kartosis, kreipkitës j kli- entü aptarnavimo tarnybă.

Šaldytuvo durelės neužsidaro

PASTABA

Jei durelės nebeužsidaro, vadinasi, durelių rankena atidarytame šone užsiblokavo.

Pašalinkite durelių rankenos blokuotę, kaip parodyta (10 pav., 9 psl.).

Šaldytuvo durelės visiškai atsiskyrė nuo prietaiso

Durelės gali visiškai atsiskirti nuo prietaiso, jei jos pasukamos arba jei kažkas lindo prie fiksavimo kaiščių.

▸ Įtaisykite dureles, kaip parodyta (11 pav., 9 psl.).

Prieš valydami ir remontuodami šaldytuvą, būtinai atjunkite jį nuo maitinimo šaltinio.

PRANEŠIMAS!

Valydami jokiu būdu nenaudokite aštrių valymo priemonių arba kietų ar smailių įrankių ledo sluoksniams pašalinti arba prisalusiems daiktams atplėšti.

▸ Šaldytuvą periodiškai ir jame atsiradus nešvarumų valykite drėgna šluoste. ▸ Įsitikinkite, kad į sandariklius nepateko vandens. Tai gali sugadinti elektroniką. Po valymo šaldytuvą nusausinkite šluoste. Reguliariai tikrinkite kondensato išleidimo angą.

Jei reikia, išvalykite kondensato nutekėjimo vamzdį. Jei jis užsikimšęs, kondensatas kaupiasi ant šaldytuvo dugno.

Žiūrėkite, kad ant priekabinio namelio arba namelio ant ratų išorinės sienos esančių vėdinimo grotelių ir ant šaldytuvo lubų ventiliatoriaus nebūtų dulkių ir kitų nešvarumų. Taip šiluma, kuri išsiskiria prietaisui veikiant, galės išsisklaidyti, nekils pavojaus pakenkti šaldytuvui ir nesumažės jo šaldymo galia.

8.1 Dujinio degiklio valymas

ĮSPĖJIMAS!

Prieš valydami dujinį degiklį palaukite, kol jis atvės. - Nebandykite modifikuoti dujinės įrangos.

PASTABA

• Apie tai, kad dujų degiklis užterštas, galima spręsti pagal sunkesnio užsidegimo ir deflagracijos požymius.
• Be to, gamintojas rekomenduoja degiklį išvalyti, jei jis buvo ilgai nenaudojamas, ir tai daryti bent kartą per metus.
• Jei naudojate suskystintas naftos dujas, valyti reikia dažniau, t. y. kas pusmetį ar kas ketvirtį, nelygu, kiek prisikaupia nešvarumų.

Atlikite veiksmus, kaip parodyta (12 pav., 10 psl.).

8.2 Techninė priežiūra

Dirbti su dujine ir elektros įranga leidžiama tik kvalifikuotiems specialistams.

Dujinę sistemą ir prie jos prijungtus dūmtraukius įgaliotasis profesionalas turi patikrinti prieš paleidžiant prietaisą pirmą kartą, tada kas dvejus metus. Taip užtikrinama atitiktis šalyje galiojantiems reikalavimams. Visus atliktus techninės priežiūros darbus registruokite.

9 Garantija

Taikomas įstatymų nustatytas garantinis laikotarpis. Jei gaminys pažeistas, kreipkitės į mažmenininką arba į gamintojo atstovybę savo šalyje (žr. dometic.com/dealer).

Jei reikalingas remontas ir garantinis aptarnavimas, pristatydami gaminį pateikite šiuos dokumentus:

• Kvito kopija su nurodyta pirkimo data
• Pretenzijos priežastį arba gedimo aprašymą

Atkreipkite dėmesį, kad remontas savo jėgomis arba neprofesionalus remontas gali turėti pasekmių saugumui ir gali panaikinti garantiją.

10 Išmetimas

PASTABA

Prietaisė yra degių sprogių dujų. Prietaisą atjungti ir šalinti gali tik specialistas.

Gaminių, kurių sudėtyje yra nekeičiami akumuliatoriai, įkraunami akumuliatoriai ir šviesos šaltiniai, perdirbimas

▸ Jei gaminio sudėtyje yra nekeičiamų akumuliatorių, įkraunamų akumuliatorių ar šviesos šaltinių, prieš utilizuojant jų išimti nereikia. ▸ Jei norite utilizuoti gaminį, kreipkitės į vietinį perdirbimo centrą arba specializuotą prekybos atstovą, kuris nurodys, kaip tai padaryti pagal galiojančias atliekų šalinimo taisykles. Produktą galima utilizuoti nemokamai.

Pakavimo medžiagų perdirbimas

▷ Jei įmanoma, pakavimo medžiagas sudėkite į atitinkamas perdirbimo šiukšliadėžes.

11 Techniniai duomenys

	RM10.5(S)(T)	RMS10.5(S)(T)	RMS10.5X(S)(T)
Jungties jtampa:	230 V~ / 50 Hz12 Vg
Talpa
Bendroji talpa	88 I	78 I	92 I
Šaldytuvo skyrius:	78,7 I	69,1 I	80,3 I
Šaldiklio kamera:	9,2 I	9,2 I	12,1 I
Bendra grynoji talpa:	86 I	76 I	90 I
be šaldiklio kameros
Bendroji talpa	93 I	83 I	98 I
Grynoji talpa:	91 I	81 I	96 I
Maitinimo jvestis:	135 W (230 V~)130 W (12 Vg)
Suvartojamos energijos kiekis: 2,8	kWh /24 val.(230 V~)	2,5 kWh / 24 val.(230 V~)	3,2 kWh / 24 val.(230 V~)
Duju sānaudos: 270 g / 24 val.
Klimato klase: SN
Matmenys (A x P x G): 821 x 523 x	548 mm	821 x 523 x	603 mm
Svoris:	28 kg	27,4 kg	29 kg
Patikra / servifikatas:	CE E1

Naujausią šio prietaiso ES atitikties deklaraciją rasite interneto svetainėje dometic.com, atitinkamame gaminio puslapyje, arba dėl jos galite kreiptis tiesiogiai į gamintoją (žr. kitą lapo pusę).

Išsami informacija

dometic.com

Prašome atidžiai perskaityti šį naudojimo vadovą, vadovautis visais nurodymais, įspėjimais ir perspėjimais, pateiktais šiame gaminio vadove, kad būtų užtikrintas tinkamas gaminio įrengimas, naudojimas ir priežiūra. Šiuos nurodymus būtina laikyti kartu su gaminiu.

Naudodami šį gaminį patvirtinate, kad perskaitėte, supratote visus nurodymus, įspėjimus ir perspėjimus ir sutinkate laikytis šiame vadove išdėstytų taisyklių ir sąlygų. Jūs sutinkate naudoti šį gaminį tik pagal paskirtį ir taikymo sritį, laikydamiesi šiame gaminio vadove pateiktų nurodymų, įspėjimų ir perspėjimų bei galiojančių teisės aktų ir taisyklių. Jei neperskaitysite ir nesilaikysite šiame vadove pateiktų instrukcijų ir įspėjimų, galite susižaloti patys arba kiti, sugadinti gaminį arba padaryti žalos kitam netoliese esančiam turtui. Šis gaminio vadovas, įskaitant nurodymus, įspėjimus ir perspėjimus bei susijusius dokumentus, gali keistis arba būti atnaujintas. Norėdami gauti naujausią informaciją apie gaminį, apsilankykite svetainėje documents.dometic.com.

Turinys

1 Simbolių paaiškinimas. 606 2 Saugos nurodymai 607 3 Papildomi priedai. 611 4 Paskirtis 612 5 Techninis aprašymas 612 6 Šaldytuvo eksploatavimas. 614 7 Problemų sprendimas. 621 8 Valymas ir priežiūra 626 9 Garantija 628

10 Atliekų perdirbimas 628

11 Techniniai duomenys 629
