BRUKSANVISNING RM 10.5T DOMETIC
Läs och följ noggrant alla instruktioner, direktiv och varningar i den här produkthandboken för att säkerställa att du alltid installerar, använder och underhåller produkten på rätt sätt. Dessa instruktioner MÅSTE förvaras tillsammans med produkten.
Genom att använda produkten bekräftar du härmed att du noggrant har läst alla instruktioner, direktiv och varningar och att du förstår och är införstådd med att följa de villkor som anges här. Du är införstådd med att endast använda denna produkt i avsett syfte och i enlighet med instruktionerna, direktiven och varningarna som anges i denna produkthandbok samt i enlighet med alla gällande lagar och bestämmelser. Om du inte läser och följer instruktionerna och varningarna som anges här kan det leda till personskador på dig eller andra, på produkten eller annan egendom i närheten. Denna produkthandbok, inklusive instruktionerna, direktiven och varningarna samt relaterad information, kan ändras och uppdateras. För uppdaterad produktinformation, besök documents.dometic.com.

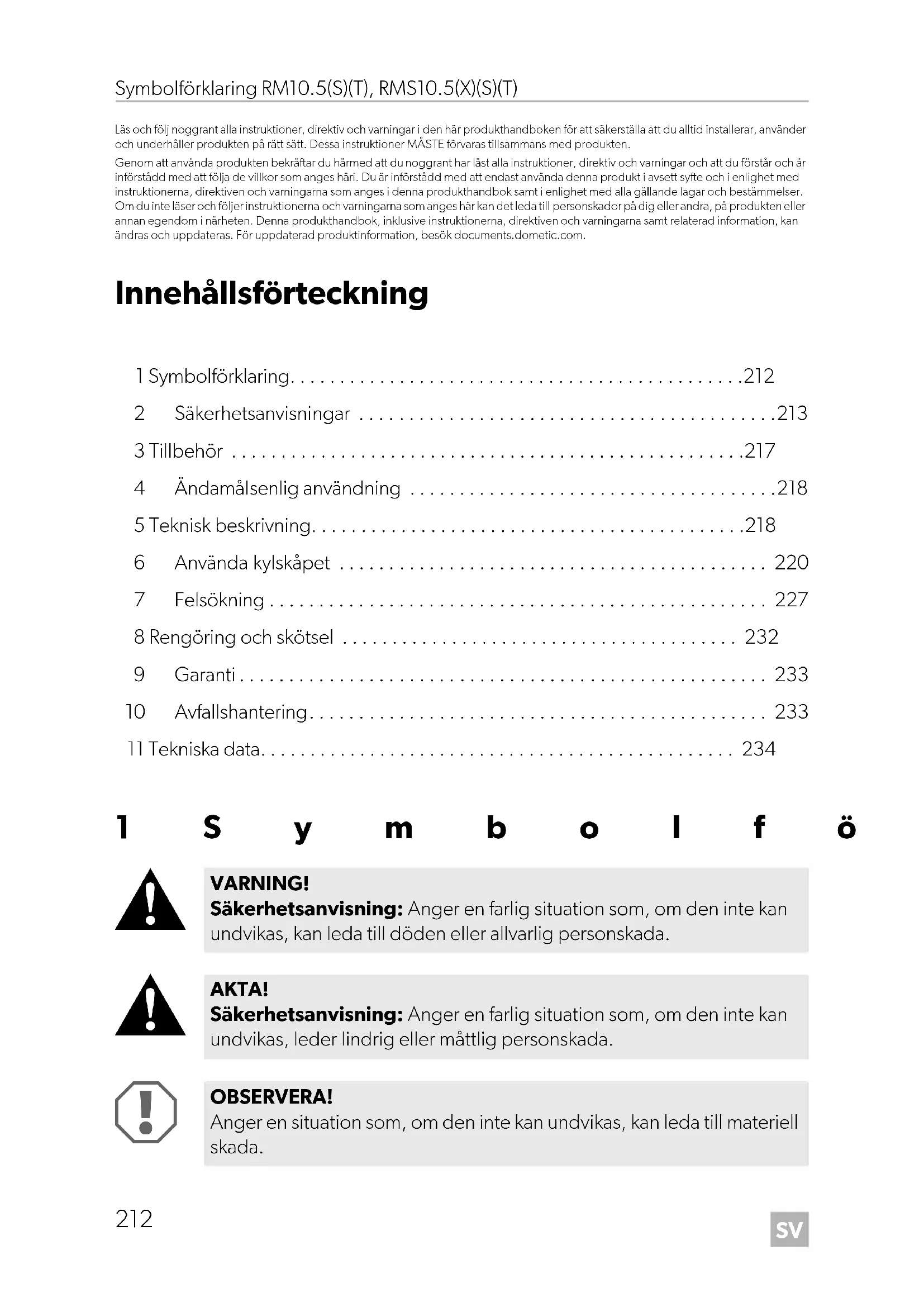

Innehållsförteckning
1 Symbolförklaring 212
2 Säkerhetsanvisningar 213
3 Tillbehör 217
4 Ändamålsenlig användning 218
5 Teknisk beskrivning 218
6 Använda kylskåpet 220
7 Felsökning 227
8 Rengöring och skötsel 232
9 Garanti 233
10 Avfallshantering 233
11 Tekniska data 234
1 Symbolförklaring
VARNING! Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, kan leda till döden eller allvarlig personskada.
AKTA! Säkerhetsanvisning: Anger en farlig situation som, om den inte kan undvikas, leder till lindrig eller måttlig personskada.
OBSERVERA! Anger en situation som, om den inte kan undvikas, kan leda till materiell skada.
ANVISNING
Kompletterande information om användning av produkten.
Den här produkten lämpar sig endast för avsedd användning i enlighet med denna bruksanvisning.
Den här manualen informerar om vad som krävs för att installera och/eller använda produkten på rätt sätt. Felaktig installation och/eller användning eller felaktigt underhåll kan leda till att produkten inte fungerar optimalt och riskerar att gå sönder.
Tillverkaren åtar sig inget ansvar för personskador eller materiella skador på produkten som uppstår till följd av:
- Felaktig montering eller anslutning, inklusive för hög spänning
- Felaktigt underhåll eller användning av reservdelar som inte är originaldelar från tillverkaren
- Ändringar som utförs utan uttryckligt medgivande från tillverkaren
- Användning för andra ändamål än de som beskrivs i denna bruksanvisning
Domatic förbehåller sig rätten att ändra produktens utseende och specifikationer.
2.1 Allmän säkerhet
VARNING! Om man underlåter att följa dessa varningar kan följden bli dödsfall eller allvarlig personskada.
Livsfara på grund av elchock
- Denna apparat får endast monteras och demonteras av utbildad personal.
- Om apparaten uppvisar synliga skador får den ej användas.
- Om apparatens anslutningskabel skadas måste den, av säkerhetsskäl, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
- Denna apparat får endast repareras och underhållas av utbildad personal. Icke fackmässiga reparationer kan medföra allvarliga risker eller skador för apparaten.
Brandrisk
- Kylmedlet i kylkretsloppet är lättantändligt.
Vid skador på kylkretsloppet (ammoniaklukt):
- Stäng av apparaten.
- Undvik öppen eld och gnistbildning. Ventilera rummet noga.
Explosionsrisk
- Lagra inga ämnen som kan explodera i apparaten, som t.ex. sprayburkar med brännbar drivgas.
Hälsorisk
- Öppna aldrig absorptionsaggregatet. Det står under högt tryck och kan ge upphov till skador om det öppnas.
- Barn från åtta års ålder, personer med nedsatt fysisk, sensorisk eller mental förmåga, eller personer med bristande erfarenhet och kunskaper får använda den här apparaten förutsatt att de hålls under uppsikt eller om de har fått anvisningar om hur man använder den här apparaten på ett säkert sätt och känner till vilka risker som är förknippade med användningen. Barn får inte leka med apparaten.
- Rengöring och underhåll får inte genomföras av barn utan uppsikt.
- Barn i åldrarna tre till åtta år får lasta in eller ut varor i eller ur kyl-apparater
AKTA! Om man underlåter att följa de här försiktighetsåtgärderna kan följden bli lindrig eller måttlig personskada.
Risk för klämskador
- Håll fingrarna borta från gångjärnen.
OBSERVERA! Risk för sakskador
- Se till att kondensvattenöppningen alltid är ren.
- Apparatens belysning får endast bytas ut av kundtjänst.
- Använd inte högtryckstvätt nära ventilationsgallren.
- Montera ventilationsgallrets vinterkäpor (tillbehör) när fordonet tvättas utifrån eller ställs av en längre tid.
- Öppna aldrig kylkretsloppet.
- Kylskåpet är inte avsett för lagring av frätande ämnen och ämnen som innehåller lösningsmedel.
- Kylskåpet måste skyddas mot regn.
2.2 Säkerhet under drift
AKTA! Om man underlåter att följa dessa försiktighetsåtgärder kan följden bli lindrig eller måttlig personskada.
Risk för personskador
- Stäng och lås apparatens dörr innan körningen påbörjas.
- Aggregatet på apparatens baksida blir mycket varmt när det är igång. Skydda dig mot kontakt med heta delar när ventilationsgallren är borttagna.
OBSERVERA! Risk för skador
- Använd inga elektriska apparater för arbeten inne i kylapparaten. Undantag: apparater som rekommenderas för sådan användning av tillverkaren.
- Kontrollera att ventilationsgallret inte övertäcks.
- Risk för överhettning!
Se till att värmen som alstras under användningen kan avledas ordentligt. Kylskåpet måste ha tillräckligt stort avstånd till väggen/andra föremål, så att luften kan cirkulera fritt.
- Fyll inte innerfacket med vätskor eller is.
- Skydda kylskåpet och kablarna mot värme och fukt.
- Se till att livsmedlen i kylskåpet inte vidrör väggarna i kylen.
2.3 Säkerhet när gas används
VARNING! Om man underlåter att följa dessa varningar kan följden bli dödsfall eller allvarlig personskada.
Explosionsrisk
- Apparaten får endast användas med det tryck som anges på typskylten. Använd endast fast installerade tryckregulatorer som motsvarar nationella föreskrifter.
- Använd endast apparaten under körning med gasol, när detta enligt fordonstillverkarens anvisningar är tillåtet (se fordonsanvisningen).
- Läs de nationella föreskrifterna om användning av apparaten med gasol under körning.
- Använd aldrig apparaten med gasol
- på bensinstationer
- i garage
- på färjor
- när husvagnen eller husbilen transporteras med ett transport- eller bärningsfordon
- Använd aldrig öppen låga för att kontrollera om det finns läckage på apparaten.
- Vid gaslukt:
- Stäng kranen för gastillförsel och flaskventilen.
- Öppna alla fönster och lämna rummet. Tryck inte på några elektriska strömbrytare.
- Släck öppna lågor.
- Låt en specialist undersöka gasanläggningen.
- Lagra aldrig gasolflaskor i ej ventilerade utrymmen eller under markytan (trattformiga jordhålor).
- Se till att gasolflaskorna skyddas mot direkt solljus. Temperaturen får inte överskrida 50°C .
OBSERVERA! Risk för sakskador
- Använd endast flytande gas, inte naturgas (se typskylten).
ANVISNING
- På höjder över 1000 m kan tändningsproblem uppstå. Om möjligt ska man växla till ett annat energislag.
2.4 Säkerhet vid användningen
AKTA! Om man underlåter att följa de här försiktighetsåtgärderna kan följden bli lindrig eller måttlig personskada. Hälsorisk
- Kontrollera om apparatens kyleffekt uppfyller kraven för de livsmedel du vill hålla kalla.
- Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.
- Om dörren hålls öppen under en längre tid kan detta leda till betydligt högre temperaturer i apparatens fack.
- Rengör med jämna mellanrum ytor som kan komma i kontakt med livsmedel och åtkomliga avloppssystem.
- Förvara rått kött och rå fisk i lämpliga behållare i apparaten, så att de inte kommer i kontakt med andra livsmedel eller droppar på dessa.
- Om apparaten står tom under en längre tid:
- Stäng av apparaten. - Frosta av apparaten.
- Rengör och torka apparaten.
- Låt dörren vara öppen, så att det inte bildas mögel.
Risk för personskador
- Vid felaktig användning kan apparatens dörr eller frysfacksluckan fullständigt lossna från apparaten. Tryck igen dörren och luckan tills det uppe och nere hörs att tydligt klickljud.
- Luta dig inte mot en öppen dörr.
OBSERVERA! Risk för sakskador
- Om dörren på den motsatta sidan inte är korrekt stängd ska man försiktigt trycka upptill och nedtill på den sidan tills den är stängd.
- Tunga varor som t.ex. flaskor eller burkar ska endast förvaras i apparatens dörr, i det nedre förvaringsfacket eller på det nedre gallret.
ANVISNING
- Fråga fordonstillverkaren om fordonets batterihanteringssystem stänger av förbrukare för att skydda batteriet.
- Ställ in apparatens dörr och frysfacksdörren på vinterläge om du inte tänker använda apparaten under en längre tid. På det här sättet förhindrar man att det bildas mögel.
- Välj den medelstarka temperaturinställningen vid omgivningstemperaturer på +15 °C till +25 °C.
3 Tillbehör
Beskrivning
Vinterkåpa WA 130 för ventilationsgallret LS 200
Alternativ fläktsats REF-FLÄKTSATS
Observera: Fläktsatsen kan endast installeras i kylskåp med programvaruversion 36 eller senare (bild 2, sida 4).
Alternativt batteripaket Paket R10-BP för fristående gasoldrift
Alternativ lågrangssats
4 Ändamålsenlig användning
Den här apparaten är avsedd för:
- Installation i husvagnar och husbilar
- Kylning, djupfrysning och förvaring av livsmedel
Apparaten är inte avsedd för:
Förvaring av läkemedel - Förvaring av frätande ämnen eller ämnen som innehåller lösningsmedel - Snabbfrysning av livsmedel
5 Teknisk beskrivning
Kylskåpet är ett absorptionskylskåp och har tagits fram för användning
med hjälp av likströmsförsörjning (12 V), med hjälp av växelströmsförsörjning, med hjälp av gasol (propan eller butan)
Kylskåpet fungerar med hjälp av ett automatiskt driftläge varvid kylskåpet väljer den drygaste anslutningsenergin. Kylskåpsenheten arbetar ljudlöst.
5.1 Reglage och indikeringskomponenter
RM10.5T, RMS10.5T, RMS10.5XT
På TFT-displayen finns de nedanstående drifts- och displayelementen (bild 1 A, sida 4):
| Symbol Beskrivning |
| * - - - - * | Indikering für kyleffekt |
| Användning med växelström |
| - + | Användning med likström |
| Användning med gasol |
| AUTO | Automatläge:
I automatläget ∀jler kylskåpet automatiskt det energiańskaste driftlä-get enlicht följande prioriteringsordnung: |
| □ | Batteri:
Det tänds en symbol:när batteripaketen (tillval) monteras och appara-
tenär i det fristående gasolläget. |
| ♀ | Flåkt (tillval):
Symbolen tänds:när fläktfunktionen aktiveras. |
| CI | Det tänds en symbol:när kylskåpetär anslutet till CI-bussen. |
| ♂ | Dimma TFT-displayen
After 30 sekunder reduceras displayens lusstyrka till den förinställda
nivân. |
| ▲ | Pipljud av:
• Med den:här inställningen hör man inte varninger via:nàgon ljud-
signal.
• Om:dörren stär öppen under enLongre tid:hörs det en ljudsignal. |
| ▲ | Pipljud på:
Med ljudsignaler viseras felmeddelanden, varninger och om:dörren
stär öppen under enLongre tid. |
| ← | Bekräfta ditt val och:gå tillbaka till huvudmenyn |
På LED-displayen finns de nedanstående drifts- och displayelementen (bild 1 B, sida 4):
| Symbol Beskrivning |
| ① | Strömbrytare PÅ/AV |
| Δ | Störningsindikering |
| ® | Användning med likström |
| △ | Användning med gasol |
| » | Användning med vãxelström |
| A | Automatläge |
| Temperaturindikering |
| Knapp für val av energialternativ |
| Temperaturvalknapp |
6 Använda kylskåpet
ANVISNING
- Innan kylskåpet tas i drift ska det, av hygieniska skäl, torkas av in- och utvändigt med en fuktig trasa.
- Första gången kylskåpet tas i drift kan man känna lukter som dock försvinner efter några timmar. Vädra bodelen väl.
- Ställ fordonet vågrätt, särskilt när kylskåpet tas i drift och fylls på inför resan.
- Kyleffekten kan påverkas av: omgivningstemperaturen (t.ex. om fordonet står i direkt solljus), mängden livsmedel som ska frysas, hur ofta dörren öppnas.
- Förvara inte några varor i kylskåpet under de första 12 timmarna efter idrifttagandet.
- Skydda fordonets invändiga delar så att de inte blir för varma (t.ex. genom installation av solskydd i fönstren, luftkonditionering).
- Skydda kylskåpet mot direkt solljus (t.ex. solskydd i fönstren).
6.2 Användning vid låga utomhustemperaturer
OBSERVERA!
I växelströms- och likströmsläge ska man installera båda vinterkåporna. I gasolläge eller automatiskt läge ska man endast installera den nedre vinterkåpan. Utan kåpor ackumuleras värmen samtidigt som kylskåpets avgaser inte skingras på rätt sätt.
ANVISNING
Kall luft kan påverka aggregatets effekt. Montera vinterkåporna om du märker att kyleffekten minskar när det är kallt ute.
Installera vinterkåporna (tillbehör) enligt bilden, bild 3, sida 5.
6.3 Slå på kylskåpet
Håll intryckt i 2 sekunder
- RM10.5T, RMS10.5T, RMS10.5XT: vredet
- RM10.5S, RMS10.5S, RMS10.5XS: ① knappen
✓ Kylskåpet startar med de senaste inställningarna.
6.4 Stänga av kylskåpet
Håll intryckt i 4 sekunder
- RM10.5T, RMS10.5T, RMS10.5XT: vredet - RM10.5S, RMS10.5S, RMS10.5XS: ① knappen
Det hörs pipljud innan kylskåpet stängs av.
6.5 Använda kylskåpet
(RM 10.5T, RMS 10.5T, RMS 10.5XT)
Navigering i menyn: bild 4, sida 5
Tryck på styrknappen för att starta TFT-displayen.
Huvudmenyn är indelad med hjälp av tre linjer:
Huvudmeny Specifik meny
Meny för kyleffekt
Meny för driftläge
Inställningsmeny
Vrid på styrvredet för att välja önskad specifik meny. Tryck på styrvredet för att öppna den specifika meny som du har valt. Vrid på styrvredet för att navigera genom den specifika menyn.
√ De valda inställningarna visas med blå färg. Tryck på styrvredet för att välja den valda inställningen. Bekräfta valet med
6.6 Använda kylskåpet
(RM 10.5S, RMS 10.5S, RMS 10.5XS)
Reglage
Tryck flera gånger på knappen tills lysdioden markerar önskat driftläge. Tryck flera gånger på knappen 8 tills lysdioden markerar korrekt temperaturnivå.
6.7 Tankstoppläge
VARNING!
Stäng av kylskåpet eller välj ett annat driftläge om tankstoppet tar mer än 15 minuter.
Om fordonets tändning stängs av växlar kylskåpet av säkerhetsskäl till tankstoppläget. Detta gör att gasoldriften är blockerad i 15 minuter. Kylskåpet växlar sedan automatiskt tillbaka till det automatiska standardläget.
I tankstoppläge
- RM10.5T, RMS10.5T, RMS10.5XT: symbolen visas
- RM10.5S, RMS10.5S, RMS10.5XS: lysdioden blinkar
6.8 Fristående gasolläge (tillbehör)
VARNING!
I det fristående gasolläget måste man slå av kylskåpet för hand vid tankningen.
ANVISNING
- Om det inte har anslutits någon växel- eller likström belastas batterierna även när kylskåpet är avstängt.
- Ta bort batterierna när kylskåpet inte används (risk för läckage).
De alternativa batteripaketen måste installeras för det fristående gasolläget. I det här fallet behöver man inte ansluta till växel- eller likström.
När man använder 12 batterier (AA-typ) kan man driva kylskåpet i det fristående gasollåget i 2 till 3 dygn.
Observera följande vid drift i det fristående gasollåget:
- Belysningen inuti kylskåpet förblir avstängd.
- 2 sekunder efter den senaste aktiviteten stängs displayen av.
- Displayen slås automatiskt på kort var 15:e sekund. Detta betyder att kylskåpet är på.
- Om det finns felmeddelanden stängs inte displayen av.
Det fristående gasollåget anges
- RM10.5T, RMS10.5T, RMS10.5XT: med symbolerna o
- RM10.5S, RMS10.5S, RMS10.5XS: genom att lysdioden blinkar var 15:e sekund
Batteripaketens batterier måste bytas ut
- RM10.5T, RMS10.5T, RMS10.5XT: när felmeddelandet "E 14" visas
- RM10.5S, RMS10.5S, RMS10.5XS: när felmeddelandet / visas
För omgivningstemperaturer på mellan +15 °C till +25 °C ska man välja medelkyleffekt.
6.10 Fläktdrift (tillval)
Fläkten (tillval) måste vara installerad för fläktdrift.
När man kopplar till apparaten kopplas även fläkten till under en kort tid (funktionstest). När apparaten används kopplas fläkten till endast vid följande tillstånd:
- När omgivningstemperaturen är över 32°C .
- När den inställda kyltemperaturen inte har uppnåtts inom 2 timmar.
- RM10.5T, RMS10.5T, RMS10.5XT: När fläktfunktionen aktiveras.
ANVISNING
RM10.5T, RMS10.5T, RMS10.5XT: Fläktfunktionen är aktiverad vid leverans.
RM10.5S, RMS10.5S, RMS10.5XS: Fläktfunktionen är alltid aktiverad och kan inte stängas av.
RM10.5T, RMS10.5T, RMS10.5XT
Symbolen används för att visa att fläkten är igång.
6.11 Använda kylskåpsdörren
AKTA! - Risk för personskada
- Om kylskåpsdörren eller frysfacksdörren används på fel sätt finns det risk att den lossnar från apparaten.
- Luta dig inte mot den öppna kylskåpsdörren.
ANVISNING
Om dörren på den motsatta sidan inte är ordentligt stängd, ska man försiktigt skjuta upptill och nedtill på dörren på den sidan tills den är stängd.
Stänga och låsa kylskåpsdörren
Tryck igen dörren tills det hörs ett tydligt klick upptill och nedtill. Dörren är nu stängd och låst.
6.12 Anvisningar om förvaring av livsmedel
AKTA! - Hälsorisk!
- Kontrollera att det har ställts in lämplig kyleffekt för de livsmedel som du önskar förvara i kylskåpet.
- Om dörren hålls öppen under lång tid finns det risk att man får en betydande ökning av temperaturen i kylskåpsfacken.
- Förvara rått kött och rå fisk i lämpliga behållare i kylskåpet, för att förhindra att rått kött eller rå fisk kommer i kontakt med eller att det droppar från dessa råvaror på andra livsmedel.
- Livsmedel får endast förvaras i originalförpackningarna eller i andra lämpliga behållare.
- Frysfacket är avsett för isbitsfrysning och förvaring av frysta livsmedel. Det är inte avsett för infrysning av livsmedel som tidigare inte varit frysta.
- Om kylskåpet under en längre tid står i en rumstemperatur under +10°C , kan det inte säkerställas att frysfackets temperatur hålls jämn. Detta kan leda till att temperaturen i frysfacket ökar och att varorna som förvaras där tinar.
OBSERVERA!
- Maxlasten per dörrfack är 6 kg. Hela dörrens sammanlagda maxlast är 7,5 kg.
- Tunga varor som t.ex. flaskor eller burkar måste förvaras i kylskåpsdörren, i det nedre grönsaksfacket eller på det nedre gallret.
- Förvara inga kolsyrade drycker i frysfacket.
Förvara livsmedel enligt bilden (bild 1, sida 4).
6.13 Placera gallren
Alla galler sitter fast så att barn inte kan klättra in i kylskåpet.
- Ta bara bort gallren vid rengöring. Sätt tillbaka gallren och lås fast dem.
Ta bort gallren enligt bilden (bild 5, sida 6). Montera tillbaka gallren i omvänd ordning.
Du kan ta ut frysfacket och på så sätt skapa mer utrymme i kylskåpsdelen.
ANVISNING
- Förvara frysfackets dörr och botten omsorgsfullt så att de inte skadas. Inmonteringen görs i omvänd ordning.
Gå tillväga enligt bilden (bild 6, sida 6).
Använd inte maskinverktyg eller hårfön för att få bort is eller lossa på frusna delar.
ANVISNING
Efterhand kan frost bildas på kylflänsarna inuti kylskåpet. När detta frostlager når 3 mm tjocklek bör kylskåpet frostas av.
Gå tillväga enligt bilden (bild 7, sida 7).
6.16 Placera kylskåpsdörren i vinterläge
AKTA!
Vinterläget får inte användas vid körning.
Om du inte har för avsikt att använda kylskåpet under en längre tid ska du sätta kylskåpsdörren och frysfacksdörren i vinterläge. På det sättet förhindras att det bildas mögel.
Avfrosta kylskåpet (kapitel "Avfrosta kylskåpet" på sidan 226).
Skruva ut kroken intill låsmekanismen hela vägen upptill och nedtill på dörrsidan (bild 8, sida 8). Tryck mot kylskåpsdörren. ✓ Det framskjutande stiftet hakar i kroken.
Gå tillväga på följande sätt för att öppna dörren i vinterläge:
▸ Dra dörren mot dig. Skjut tillbaka de utstående krokarna upptill och nedtill på dörren.
6.17 Alternativa batteripaket
Om det inte är möjligt att använda fordonets egen 12 V DC-batteriförsörjning eller om försörjningen bryts medan apparaten används växlar den elektroniska styrenheten direkt till den interna batteriförsörjningen (om det finns insatta batterier).
Batteripaketens fack (tillbehör) sitter till höger och vänster under driftselementet. Det behövs totalt 12 AA-batterier.
Följ bildanvisningen bild 9, sida 8 för att sätta in batterierna.
7 Felsökning
ANVISNING
För säker drift av 12 V-förbrukare i husvagnen under körning måste man kontrollera att man får tillräckligt med spänning från dragfordonet. På vissa fordon kan det hända att batterihanteringssystemet automatiskt stänger av förbrukarna för att skydda batteriet. Inhämta information om detta från fordonstillverkaren.
| I vãxelströmsläge:
Kylskåpet fungerar inte. | Sakringen für vãxelströmmen ar defekt. | Byt sakringen. |
| Fordonet ar inte anslutet till vãxelström. | Anslut fordonet till vãxelströmmen. |
| Värmeelementet som drives med vãxelström ar defekt. | Kontakta en auktoriserad kundtjänst. |
| Fel Möjlig orsak Lösning |
| I likströmsläge:
Kylskåpet fungerar inte. | Säkringen i likströmskabeln ar defekt. | Byt ut säkringen på reläet.
Kontakra en auktoriserad kundtjänst. |
| Fordonets säkring har gätt. | Byt ut fordonets säkring. (Observera fordonets braksanvisning.) |
| Fordonsbatteriet ar urladdat. Kontrolera fordonsbatteriet och ladda upp det. |
| Tändningen ar inte pâslagen. Slå på tändningen. |
| Värmeelementet som drives med likström ar defekt. | Kontakra en auktoriserad kundtjänst. |
| I gasläge:
Kylskåpet fungerar inte. | Gasol cylindern ar tom. Byt ut gasol cylindern. |
| Gasolventilen ar stängd. Vrid upp gasolventilen. |
| Det finns luft i gasolledningen. Stäng av kylskåpet och slå på detigen. Upprepa detta Förlopp tre till fyragänger vid behov. Om om södan har installerats skamanspå på spisen och sedan vid behov göra om processen med kylskåpet. |
| I automatlöge:
Kylskåpet går med gasol-drift trots att det ar anslutet till växelströmsnätet. | För lög nätspänning. Kylskåpet Återgår automatiskt till växelsströmslaget;när nätspänningen ar till-räckligt högigen. |
| Kylskåpet kyls inte tillräck-ligt. | Otilräcklig ventilation runt aggre-gatet. | Kontrolera att ventilationsgallret inte är blockerat. |
| Förångaren ar igenisad. Kontrolera att kylskåpsdörren går igen ordentligt. Kontrolera att kylskåpets tätting sitter korrekt och inte är skadad. Avfrostaa kylskåpet. |
| Temperaten har ställts in for högt. | Ställ in en lagre temperatur. |
| Omgivningstemperaturen ar for hög. | Ta tillfälligt ut ventilationsgallret sö att den varma luften släpps ut snabbare. |
| Det har placerats for mänga livs-medel i kylskåpet på samma gäng. | Ta bort nagra livsmedel. |
| Det har placerats for mänga varma livsmedel i kylskåpet på samma gäng. | Ta ut de varma livsmedlen och lät de svalna av innan de laggs in i kylskåpet. |
| Kylskåpet har bara varit pâslaget en kört tid. | Kontrolera temperaturenigen after fyra, fem timmar. |
7.1 Felmeddelanden och signalljud
Alla fel visas med en varningssymbol, ett fel-ID och en ljudsignal. Ljudsignalen (pip-ljud) hörs i två minuter och upprepas varje halvtimme tills felet har blivit åtgärdat.
Vid flera fel visas det senaste felet på displayen. När man har bekräftat det senaste felet visas det fel som står på tur.
RM10.5T, RMS10.5T, RMS10.5XT: Fel anges med en felkod och en varningssymbol ( ) mitt på TFT-displayen.
RM10.5S, RMS10.5S, RMS10.5XS: I händelse av ett fel lyser lysdiodens varningssymbol ( ) på displayen konstant samtidigt som lysdioderna blinkar beroende på felets karaktär.
Felmeddelanden av VARNINGS-typ
Alla fel av VARNINGS-typ återställs automatiskt så fort det ifrågavarande felet har åtgärdats.
| RM10.5T, RMS10.5T, RMS10.5XT | RM10.5S, RMS10.5S, RMS10.5XS | Fel Åtgård | |
| W01 | | Fel på temperaturgivaren i kylf Jacket | Kontakra en auktorisarad kund-tjänst. |
| W05 | | Växelström inte ansluten eller växelspänning < 190 V | Anslut kylskåpet till växelström aller välj fögon annan energityp, t.ex. gasol erller likström. |
| W06 | | Likström inte ansluten Anslut kylskåpet till likström aller välj fögon annan energityp, t.ex. gasol erller likström. | |
| W11 | | Översprüning vid likström (> 16 V). | Reducera försörjningsspänningen für likström. |
| | Tank-stoppläge: Det gär inte att använda gasol under 15 minutes. | Vänta i 15 minuter erller växla till att annat driftläge. |
| W10 + pip | Pip | Dörren har stätt öppen i mer ], an 2 minutes. | Stäng dörren. |
Felmeddelanden av FEL-typ
Alla fel av FEL-typ måste återställas manuellt:
RM10.5T, RMS10.5T, RMS10.5XT: Håll styrvredet intryckt i 2 sekunder. RM10.5S, RMS10.5S, RMS10.5XS: Håll intryckt i 2 sekunder. Det hörs pipljud. Felet har återställts.
| RM10.5T, RM10.5S, RMS10.5S, Fel Åtgård |
| E03 Ingen koppling mellan kraft- modulen och displayen | Kontakta en auktoriserad kund- tjänst. | |
| E07 Ingen kyleffekt i gasolläge Kontrollera om apparaten lutar och justera vid behov sä att den stär jämnt. Äterställ felet. Kontakta kundtjänst om felet dyker uppigen. |
| E08 Ingen kyleffekt i växelströms- Lage | Kontrollera om apparaten lutar och justera vid behov sä att den stär jämnt. Äterställ felet. Kontakta kundtjänst om felet dyker uppigen. |
| E09 Ingen kyleffekt i likströms- Lage | Kontrollera om apparaten lutar och justera vid behov sä att den stär jämnt. Äterställ felet. Kontakta kundtjänst om felet dyker uppigen. |
| E12 Fel vid kontroll av gasolventil Det gär inte att använda gasol. Äterställ felet. Kontakta kundtjänst om felet dyker uppigen. |
| E13 InterntCOMMUNICATIONSCEL Det gär inte att各行anda gasol. Äterställ felet. Kontakta kundtjänst om felet dyker uppigen. |
| RM10.5T, RM10.5S, RMS10.5S, RMS10.5XS | RM10.5S, RMS10.5S, RMS10.5XS | Fel Åtgård | |
| E14 I fristående gasolläge: Batte-ripaketens laddningsnivå arfor låg | Sätt in nya batterier och Återställsedan felet. |
| E50 Efter tre tändningsförsökstryps gasolen | Det går inte att tända.Gasolcylindern ar tom. Byt ut gasol-cylindern.Afterställ felet. |
| E51 Gasollås, interne felikraftmo-dulen | Återställ felet.Kontakta kundtjänst om felet dykeruppigen. |
| E52 Jordad kontakt-gasolventil Återställ felet. | Kontakta kundtjänst om felet dykeruppigen. |
| E53 Jordad kontakt-tändningse-lektrod | Återställ felet.Kontakta kundtjänst om felet dykeruppigen. |
Kylskåpsdörren stängs inte
ANVISNING
Om det inte längre går att stänga dörren är dörrhandtaget blockerat på den öppna sidan.
Ta bort blockeringen för dörrhandtaget enligt (bild 10, sida 9).
Kylskåpsdörren har helt lossnat från apparaten
AKTA! Risk för personskada
Om man har manipulerat eller vridit låsstiften finns det risk att dörren helt lossnar från apparaten.
Sätt fast dörren enligt (bild 11, sida 9).
8 Rengöring och skötsel
VARNING!
Koppla alltid bort kylskåpet från elnätet före rengöring och skötsel.
OBSERVERA!
Använd under inga omständigheter frätande rengöringsmedel, hårda eller spetsiga verktyg för att ta bort lager av is eller lossa på fastfrusna föremål i samband med rengöringen.
Rengör kylskåpet regelbundet och när det blir smutsigt med en fuktig trasa. Se till att det inte kommer in vatten i tätningarna. Elektroniken kan skadas. Torka av kylapparaten med en trasa efter rengöringen. Kontrollera utloppet för smältvatten regelbundet.
Rengör utloppet för smältvatten vid behov. Om det är tilltäppt samlas vatten på golvet under kylskåpet.
Kontrollera att ventilationsgallren i husbilens yttervägg eller husvagnens yttervägg samt fläkten i kylskåpets tak inte är belagda med damm eller några andra föroreningar. På så sätt säkerställer man att den värme som alstras vid driften kan skingras, att kylskåpet inte skadas och att kyleffekten inte reduceras.
8.1 Rengöra gasolbrännaren
VARNING!
- Låt brännaren svalna innan den rengörs.
- Utför inga ändringar på gasolanordningar.
ANVISNING
- Smuts i gasolbrännaren leder till bristfällig tändning eller hastig förbränning.
- Tillverkaren rekommenderar också att man rengör brännaren när den inte har varit i bruk under en längre tid och åtminstone en gång om året.
- När man använder gasol reduceras rengöringsintervallen till en gång per halvår eller en gång per kvartal, beroende på nedsmutsningsgraden.
Gå tillväga enligt bilden (bild 12, sida 10).
8.2 Underhåll
VARNING!
Arbete på gasol- och elanordningar får endast utföras av en behörig tekniker.
Låt en auktoriserad tekniker kontrollera gasolanläggningen med tillhörande avgasledningar innan anläggningen startas första gången och därefter vartannat år så att anläggningen och ledningarna uppfyller de nationella säkerhetskraven. Spara protokollen för varje underhåll som utförs.
9 Garanti
Den lagstadgade garantitiden gäller. Kontakta din återförsäljare eller tillverkarens avdelningskontor i ditt land (se dometic.com/dealer) om produkten är defekt.
Vid reparations- och garantiärenden ska följande dokument skickas med när du returnerar produkten:
- En kopia på fakturan med inköpsdatum
- En reklamationsbeskrivning eller felbeskrivning
Observera att självständiga eller icke professionella reparationer kan påverka säkerheten och leda till att garantin blir ogiltig.
10 Avfallshantering
ANVISNING
Det finns lättantändlig isoleringsgas i apparaten. Apparaten får endast tas undan och avfallshanteras av en fackman.
Återvinning av produkter med icke-utbytbara batterier, laddningsbara batterier eller ljuskällor
Om produkten innehåller icke-utbytbara batterier, laddningsbara batterier eller ljuskällor behöver du inte avlägsna dem före kassering. När produkten slutgiltigt tas ur bruk: Informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren. Produkten kan kasseras utan avgift.
Återvinning av förpackningsmaterial
Lämna om möjligt förpackningsmaterialet till återvinning.
11 Tekniska data
| RM10.5(S)(T) | RMS10.5(S)(T) | RMS10.5X(S)(T) |
| Anslutningsppänning: | 230 V~/50 Hz12 V= |
| Volym | | | |
| Bruttovolym: | 88 I | 78 I | 92 I |
| Kylfack: | 78,7 I | 69,1 I | 80,3 I |
| Frysfack: | 9,2 I | 9,2 I | 12,1 I |
| Total nettovolym: | 86 I | 76 I | 90 I |
| Exklusive frysfack | | | |
| Bruttovolym: | 93 I | 83 I | 98 I |
| Nettovolym: | 91 I | 81 I | 96 I |
| Strömmingång: | 135 W (230 V~)130 W (12 V= |
| Energiförbrukning: 2,8 kWh/24 h | (230 V~) | 2,5 kWh / 24 (230 V~) | 3,2 kWh / 24 h (230 V~) |
| Gasolförbrukning: 270 g/24 h | |
| Klimatklass: SN | |
| Mätt H x B x D: | 821 x 523 x 548 mm | 821 x 523 x 603 mm |
| Vikt: | 28 kg | 27,4 kg | 29 kg |
| Provning/certifikat: | CE E1 |
Se respektive produktsida på dometic.com eller kontakta tillverkaren för aktuell EU-försäkran om överensstämmelse för din apparat (se baksida).
Utförliga uppgifter
dometic.com
När man slår på enheten, slås fläkten på i kort tid (funktionstest). När apparaten är i drift, slås fläkten endast på:
Alla fel av FEIL-typen måste nollställas manuellt:
RM10.5T, RMS10.5T, RMS10.5XT: Tryck på vredet i 2 sekunder. RM10.5S, RMS10.5S, RMS10.5XS: Tryck i 2 sekunder. En ljudsignal hörs. Felet har nollställts.
| RM10.5T, RM10.5T, RMS10.5XT | RM10.5S, RMS10.5S, RMS10.5XS | Problem Lösning | |
| E03 Ingen kontakt mellom strøm-modul og display | Kontakt en autorisert kundeservice. |
| E07 Ingen kjøleffekt i gass-modus | Sjekk om apparatet er vinklet og jus-ter det sik at det er vannrett ved behov.Nullstill feilen.Kontakt kundeservice,hvis feilenoppår igjen. |
| E08 Ingen kjøleffekt i veksel-strømsdrift | Sjekk om apparatet er vinklet og jus-ter det sik at det er vannrett ved behov.Nullstill feilen.Kontakt kundeservice,hvis feilenoppår igjen. |
| E09 Ingen kjøleffekt i like-strømsdrift | Sjekk om apparatet er vinklet og jus-ter det sik at det er vannrett ved behov.Nullstill feilen.Kontakt kundeservice,hvis feilenoppår igjen. |
| E12 Gassventil kontrollceil Gassdrift er ikke mulig. | Nullstill feilen.Kontakt kundeservice,hvis feilenoppår igjen. |
| E13 InternCOMMUNIKASJONSFEIL Gassdrift er ikke mulig. | Nullstill feilen.Kontakt kundeservice,hvis feilenoppår igjen. |
| E14 I uavhengig gasmodus: Bat-terieladingen på batteripak-ken er for lav | Sett inn nye batterier og nullstilssåfeilen. |
| E50 Gassperre erter 3 tennings-forsøk | Tenning er ikke mulig.Gassflasken er tom. Skift ut gassflasken Nullstill feilen. |
| RM10.5T, RM10.5S, RMS10.5S, RMS10.5XS | Problem Lösning | |
| E51 Gassperre, intern feil i strøm- modulen | Nullstill feilen.
Kontakt kundeservice hijs feilen opppstår igjen. |
| E52 Jordingskontakt, gassventil Nullstill feilen. | Kontakt kundeservice hijs feilen opppstår igjen. |
| E53 Jordingskontakt, tenningslektrode | Nullstill feilen.
Kontakt kundeservice hijs feilen opppstår igjen. |
