MANUAL DE USUARIO RM 10.5T DOMETIC
Lea atentamente estas instrucciones y siga las indicaciones, directrices y advertencias incluidas en este manual para asegurar que instala, usa y mantiene correctamente el producto en todo momento. Estas instrucciones DEBEN permanecer con este producto.
Al usar el producto, usted confirma que ha leído cuidadosamente todas las instrucciones, directrices y advertencias, y que entiende y acepta cumplir los términos y condiciones aquí establecidos. Usted se compromete a usar este producto solo para el propósito y la aplicación previstos y de acuerdo con las instrucciones, directrices y advertencias establecidas en este manual del producto, así como con todas las leyes y reglamentos aplicables. La no lectura e incumplimiento de las instrucciones y advertencias aquí expuestas puede ocasionarle lesiones a usted o a terceros, daños en el producto o daños en otras propiedades cercanas. Este manual del producto, incluyendo las instrucciones, directrices y advertencias, y la documentación relacionada, puede estar sujeto a cambios y actualizaciones. Para obtener información actualizada sobre el producto, visite la página documents.dometic.com.

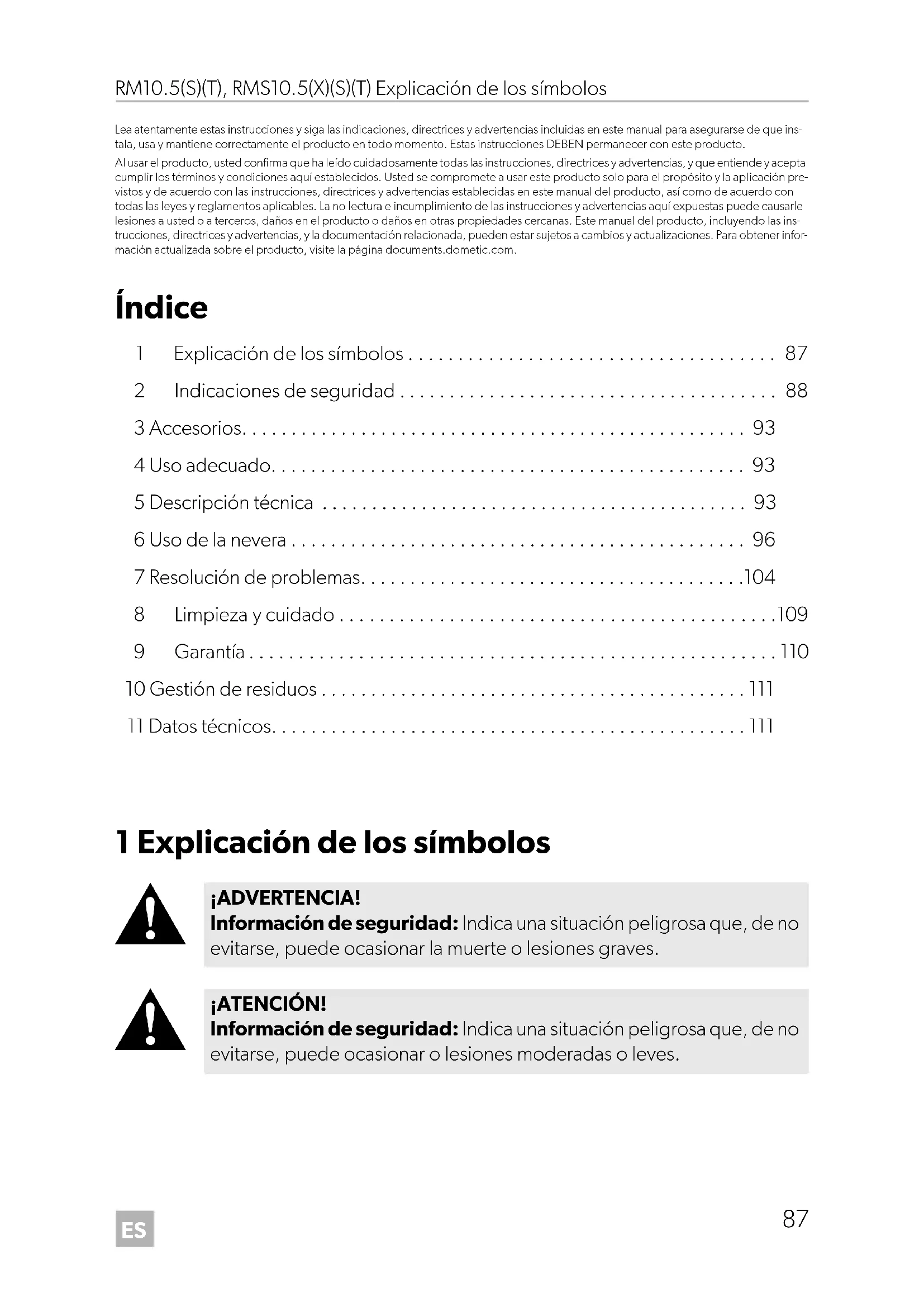

Índice
1 Explicación de los símbolos 87 2 Indicaciones de seguridad 88 3 Accesorios 93 4 Uso adecuado 93 5 Descripción técnica 93 6 Uso de la nevera 96 7 Resolución de problemas 104 8 Limpieza y cuidado 109 9 Garantía 110 10 Gestión de residuos 111 11 Datos técnicos 111
1 Explicación de los símbolos
¡ADVERTENCIA! Información de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar la muerte o lesiones graves.
¡ATENCIÓN! Información de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar lesiones moderadas o leves.
¡AVISO!
Indica una situación peligrosa que, de no evitarse, pueda provocar daños materiales.
NOTA
Información adicional para el manejo del producto.
2 Indicaciones de seguridad
Este producto solo es apto para el uso previsto y la aplicación de acuerdo con estas instrucciones.
Este manual proporciona la información necesaria para la correcta instalación y/o funcionamiento del producto. Una instalación deficiente y/o un uso y mantenimiento inadecuados conllevan un rendimiento insatisfactorio y posibles fallos.
El fabricante no se hace responsable de ninguna lesión o daño en el producto ocasionados por:
- Un montaje o conexión incorrectos, incluido un exceso de tensión.
- Un mantenimiento incorrecto o el uso de piezas de repuesto distintas de las originales proporcionadas por el fabricante.
- Modificaciones realizadas en el producto sin el expreso consentimiento del fabricante.
- Uso con una finalidad distinta de la descrita en las instrucciones.
Dometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto.
2.1 Seguridad general
¡ADVERTENCIA! El incumplimiento de estas advertencias podrá acarrear la muerte o lesiones graves.
Peligro de muerte por descarga eléctrica.
- La instalación y la retirada del aparato solo podrá ser efectuada por personal especializado.
- Si el aparato presenta daños visibles, no lo ponga en funcionamiento.
- Si se daña el cable de conexión del aparato, el fabricante, su servicio de atención al cliente o una persona cualificada deben reemplazarlo para evitar así posibles peligros.
- Las reparaciones y problemas de mantenimiento de este aparato solo podrán ser efectuados por personal especializado. Una reparación incorrecta puede ocasionar peligros o daños considerables en el aparato.
Peligro de incendio
- El refrigerante del circuito de refrigeración es muy inflamable.
En caso de que se produzcan daños en el circuito de refrigeración (olor a amoniaco):
- Desconecte el aparato.
- Evite las llamas abiertas y las chispas. Ventile bien la habitación.
Peligro de explosión
- No guarde en el aparato sustancias con peligro de explosión como, p. ej., sprays con gases combustibles.
Riesgo para la salud
- No abra nunca la unidad de absorción. Está bajo alta presión y puede causar lesiones si se abre.
- Este aparato puede ser utilizado por niños a partir de 8 años y personas con capacidad física, sensorial o mental reducida, o con falta de experiencia y conocimientos, siempre que lo hagan bajo supervisión o hayan recibido instrucciones relativas al uso del mismo de manera segura y entendiendo los riesgos asociados.
- No deje que los niños jueguen con el aparato.
- Los niños solo podrán realizar las tareas de limpieza y mantenimiento bajo vigilancia.
- Los niños de 3 a 8 años pueden meter y sacar artículos de la nevera.
¡ATENCIÓN! El incumplimiento de estas precauciones podrá acarrear lesiones moderadas o leves.
Peligro de aplastamiento
- No introduzca la mano en el área de acción de la bisagra.
¡AVISO! Peligro de ocasionar daños materiales
- Mantenga siempre limpia la abertura para agua de condensación.
- Solo el servicio de atención al cliente tiene permitido alterar la iluminación de la nevera.
- No emplee limpiadores de alta presión en el área de la rejilla de ventilación al limpiar el vehículo.
- Monte las cubiertas de invierno de las rejillas de ventilación (accesorio) cuando se limpie el vehículo por fuera o cuando se vaya a tener fuera de servicio durante un tiempo prolongado.
- No abra nunca el circuito de refrigeración. -Esta nevera no es apta para almacenar sustancias corrosivas o que contengan disolventes.
- La nevera no debe quedar expuesta a la lluvia.
2.2 Seguridad durante el funcionamiento
¡ATENCIÓN! El incumplimiento de estas precauciones podrá acarrear lesiones moderadas o leves.
Peligro de sufrir lesiones
- Cierre y bloquee la puerta del aparato antes de iniciar un trayecto.
- El grupo situado en la parte posterior del aparato se calienta mucho durante el funcionamiento. Protéjase antes de tocar piezas que conducen calor con las rejillas de ventilación quitadas.
¡AVISO! Peligro de ocasionar daños materiales
- No utilice ningún aparato eléctrico dentro del enfriador, a no ser que el aparato en cuestión haya sido recomendado para ello por el fabricante.
- Evite que se obstruyan las rejillas de ventilación.
- Peligro de sobrecalentamiento!
Asegúrese de que quede constantemente garantizada una calidad adecuada del calor que se desprende durante el funcionamiento. Asegúrese también de que la nevera guarde la suficiente distancia respecto a paredes u objetos, de forma que el aire pueda circular.
- No introduzca líquidos ni hielo en el recipiente interior.
- Proteja la nevera y los cables del calor y de la humedad.
- Preste atención a que los alimentos no toquen ninguna pared del interior de la nevera.
¡ADVERTENCIA! El incumplimiento de estas advertencias podrá acarrear la muerte o lesiones graves.
Peligro de explosión
- El aparato solo debe utilizarse con la presión indicada en la placa de características. Utilice solo presostatos fijos que cumplan las normativas nacionales.
- Si el aparato funciona con gas durante un trayecto, asegúrese de que el fabricante del vehículo permite el funcionamiento de la instalación de gas durante la marcha (véase el manual del vehículo).
- Asegúrese de que se cumplen las normativas nacionales para funcionar con gas durante el trayecto.
- Asegúrese de que el aparato nunca funciona con gas
- en gasolineras
- en apartamentos -en ferris – durante el transporte de la caravana o autocaravana con un
vehículo de remolque o transporte
- No destruya nunca la hermeticidad del aparato con fuego abierto.
- En caso de oler a gas:
- Cierre la llave de paso del suministro de gas y la válvula de la bombona.
- Abra todas las ventanas y salga del habitáculo.
- No accione interruptores eléctricos.
- Apague el fuego abierto.
- Solicite que una empresa especializada compruebe la instalación de gas.
- Nunca guarde las bombonas de gas licuado en lugares sin ventilación ni bajo el nivel del suelo (hoyos en forma de embudo).
- Proteja las bombonas de gas licuado de las radiaciones solares directas. La temperatura no debe superar los 50 °C.
¡AVISO! Peligro de ocasionar daños materiales
- Utilice exclusivamente gas licuado, nunca gas natural (véase la placa de características).
NOTA
- A una altura superior a los 1000 m se pueden producir problemas con el encendido. Si es posible, elija otro tipo de energía.
2.4 Seguridad durante el uso
¡ATENCIÓN! El incumplimiento de estas precauciones podrá acarrear lesiones moderadas o leves.
Riesgo para la salud
- Compruebe que la potencia de refrigeración del aparato cumple los requisitos de los alimentos que desea enfriar.
- Los alimentos solo se pueden guardar en los envases originales o en recipientes adecuados.
- Si mantiene la puerta abierta durante demasiado tiempo, la temperatura de los compartimentos del aparato puede aumentar considerablemente.
- Limpie periódicamente las superficies que puedan estar en contacto con alimentos y los sistemas de desagüe accesibles.
- Guarde la carne y el pescado crudos en recipientes adecuados bajo el aparato para que no entren en contacto con otros alimentos ni goteen sobre estos.
- Si el aparato va a estar vacío durante un período prolongado:
- Desconéctelo.
- Descongélelo. Límpielo y séquelo.
- Deje la puerta abierta para evitar que se forme moho en el aparato.
Peligro de sufrir lesiones
- La puerta de la nevera o del congelador puede soltarse completamente del aparato en caso de uso indebido. Cierre las puertas empujándolas hasta que se oiga claramente un clic.
- No se apoye sobre la puerta del aparato cuando está abierta.
¡AVISO! Peligro de ocasionar daños materiales
- Si la puerta no ha quedado correctamente bloqueada en el lado opuesto, presione con cuidado sobre la parte superior e inferior del lado hasta que quede bloqueada.
- Coloque los objetos pesados, como botellas o latas, siempre en la puerta del aparato, en el cajón inferior o en la rejilla inferior.
NOTA
- Consulte al fabricante de su vehículo si el sistema de gestión de la batería desconecta aparatos conectados para proteger la batería.
- Fije la puerta de la nevera y del congelador en el modo de invierno si no va a utilizar el aparato durante un tiempo prolongado. De esta forma, se evita que se forme moho.
- Seleccione la potencia media cuando la temperatura ambiente sea de +15 °C y +25 °C.
3 Accesorios
Descripción
Cubierta de invierno WA 130 para la rejilla de ventilación LS 200
Kit de ventilador opcional Kit REF-FANKIT
Nota: El kit de ventilador solo se puede instalar en ventiladores con la versión de software 36 o superior (fig. 2, página 4).
Paquete de baterías opcional Pack R10-BP para el modo autónomo con gas
Kit de almacenamiento opcional
4 USO ADECUADO
El aparato es ADECUADO para:
· Instalación en caravanas y autocaravanas - Refrigerar, congelar y almacenar alimentos
El aparato no es ADECUADO para:
- almacenar medicamentos
- almacenar sustancias corrosivas o sustancias que contengan disolventes
- Alimentos de congelación
5 Descripción técnica
La nevera es una nevera con extractor y está diseñada para su funcionamiento
- conectada a una fuente de alimentación de corriente continua (12 V)
- conectada a una fuente de alimentación de corriente alterna
- con gas licuado (propano o butano)
La nevera dispone de un modo de funcionamiento automático que selecciona el tipo de energía conectada más económica. El grupo de la nevera funciona sin ruidos.
5.1 Elementos de mando y de indicación
RM10.5T, RMS10.5T, RMS10.5XT
La pantalla TFT presenta los siguientes elementos de mando e indicación (fig. 1 A, página 4):
| Simbolo Descripción |
| * | Indicador de nivel de refrigeración |
| Funcióncimiento con corriente alterna |
| Funcióncimiento con corriente continua |
| Funcióncimiento con gas |
| AUTO | modo automático:En el modo automático, la nevera selección automatísticamente el modo de funciona cuando escozarse.
de prioridad: |
| Bateriaía:Este símbolo aparece cuando el aparato está en modo de funciónmiento autónomo con gas y se introducen los paquetes de batería (optionales). |
| Ventilador (optional):El símbolo se ilumina cuando está activado el funciona del ventilador. |
| CI | El símbolo aparece cuando la nevera se conecta al bus CI. |
| Regulación del brillo de la pantalla TFTPasados 30segundos, el brillo de la pantalla se reduce hasta el nivendefinido. |
| Pitido apagado:·Los mensajes de error y advertencias no se indicate acústicamente.·Seactiva una señal acústica si la puerta sedea abierta durante unlargo periodo de tiempo. |
| Pitido encendido:
Los mensajes de error, advertencia y de puerta abierta durante un长大o periodo de tiempo se indicate acústicamente. |
| Confirma la selección y vuelva al menu principal |
La pantalla LED cuenta con los siguientes elementos de mando e indicación (fig. 1 B, página 4):
| Simbolo Descripción |
| 1 | Tecla On/Off |
| Δ | Indicación de avería |
| E | Funcióncimiento con corriente continua |
| ∅ | Funcióncimiento con gas |
| ▷ | Funcióncimiento con corriente alterna |
| A | Modo automático |
| || | Indicación de temperatura |
| MODE | Tecla de selección de energia |
| # | Selector de temperatura |
6 USO de la nevera
NOTA
- Por razones de higiene, limpie la nevera por dentro y por fuera con un paño húmedo antes de ponerla en funcionamiento.
- Durante la primera puesta en marcha de la nevera se pueden producir olores que desaparecen después de unas horas. Ventile bien el habitáculo.
- Aparque el vehículo de forma que quede nivelado, especialmente durante la puesta en funcionamiento y llenado de la nevera antes de comenzar un viaje.
- La potencia de refrigeración puede verse afectada por: la temperatura ambiente (p. ej., si el vehículo está expuesto a la luz directa del sol)
- la cantidad de alimentos a refrigerar
- la frecuencia de apertura de la puerta
6.1 Consejos para un funcionamiento de refrigeración óptimo
- No conserve alimentos en la nevera durante las primeras 12 horas tras la conexión.
- Evite que el interior del vehículo se caliente excesivamente (utilice parasoles en las ventanas, aire acondicionado, etc.). Proteja la nevera de la luz solar directa (p. ej., con parasoles en las ventanas).
6.2 Funcionamiento con temperaturas exteriores bajas
¡AVISO!
En el modo de potencia con corriente alterna y en el de corriente continua, instale ambas cubiertas de invierno. En el modo de gas o en el modo automático, instale solamente la cubierta de invierno inferior. De esta forma, se evita la acumulación de calor y se garantiza que los gases de escape de la nevera puedan disiparse correctamente.
NOTA
El aire frío puede tener un impacto en la potencia del grupo. Instale las cubiertas de invierno si determina que se ha producido una disminución de la potencia de refrigeración con temperaturas exteriores bajas.
▷ Coloque las cubiertas de invierno (opcionales) tal como se indica en la fig. 3, página 5.
6.3 Encender la nevera
√ La nevera se pone en marcha con los ajustes seleccionados más recientemente.
6.4 Apagar la nevera
√ La nevera emitirá un pitido y se apagará.
6.5 Funcionamiento de la nevera (RM 10.5T, RMS 10.5T, RMS 10.5XT)
Navegación del menú: fig. 4, página 5
▶ Pulse el regulador giratorio para activar la pantalla TFT.
El menú principal se divide en tres franjas:
Menú de potencia de refrigeración
Menú de modo de funcionamiento
Menú de ajustes
Gire el regulador giratorio para seleccionar el menú de detalles deseado. ▶ Pulse el regulador giratorio para abrir el menú de detalles seleccionado. Gire el regulador giratorio para navegar por el menú de detalles deseado. ✓ Los ajustes seleccionados se muestran de color azul. ▶ Pulse el regulador giratorio para elegir el ajuste seleccionado.
Confirme la selección usando
6.6 Funcionamiento de la nevera (RM 10.5S, RMS 10.5S, RMS 10.5XS)
Elementos de mando
▶ Pulse varias veces [MODE] hasta que el LED indique el modo de funcionamiento bajo el ciclo. ▶ Pulse varias veces 📁 hasta que se haya establecido el nivel de temperatura deseado.
6.7 Modo de parada de repostaje
¡ADVERTENCIA!
Apague la nevera o seleccione un modo de funcionamiento distinto si la parada de repostaje dura más de 15 minutos.
Si el encendido del vehículo está desconectado, la nevera pasa al modo de parada de repostaje por motivos de seguridad. Con ello se bloquea el funcionamiento a gas durante 15 minutos. A continuación, la nevera se vuelve a conmutar al modo automático.
En el modo de parada de repostaje
- RM10.5T, RMS10.5T, RMS10.5XT: aparece el símbolo
- RM10.5S, RMS10.5S, RMS10.5XS: el LED parpadea
6.8 Modo autónomo con gas (opcional)
¡ADVERTENCIA!
En el modo autónomo con gas, apague la nevera manualmente durante los repostajes.
NOTA
- Cuando no hay conectada una fuente de alimentación de corriente continua o corriente alterna, hay energía en las baterías incluso cuando la nevera está apagada.
- Retire las baterías si la nevera no está en uso (riesgo de fugas).
Deben instalarse los paquetes de baterías opcionales para el modo autónomo con gas. Esto hace que la conexión de corriente continua o corriente alterna sea innecesaria.
Si se utilizan 12 baterías (tipo AA), la nevera puede usarse en el modo autónomo con gas durante 2 o 3 días.
Tenga en cuenta las siguientes características especiales al utilizar el modo autónomo con gas:
- La luz en el interior de la nevera permanece desconectada.
- La pantalla se apaga 2 segundos después de la última actividad.
- La pantalla se enciende brevemente cada 15 segundos. Esto indica que la nevera está encendida.
- En caso de que haya mensajes de error, la pantalla permanece encendida.
Se indica el modo autónomo con gas
- RM10.5T, RMS10.5T, RMS10.5XT: mediante los símbolos y
- RM10.5S, RMS10.5S, RMS10.5XS: mediante el parpadeo del LED cada 15 segundos
Deben sustituirse las baterías de los paquetes de baterías
- RM10.5T, RMS10.5T, RMS10.5XT: cuando aparezca el error "E 14"
- RM10.5S, RMS10.5S, RMS10.5XS: cuando aparezca el error /
6.9 Ajuste de la potencia de refrigeración
NOTA
A temperaturas ambiente de entre +15°C y +25°C, selecciona la potencia de refrigeración media.
Ajuste la potencia de refrigeración:
- RM10.5T, RMS10.5T, RMS10.5XT: seleccione el nivel de temperatura deseado en el menú de potencia de refrigeración.
- RM10.5S, RMS10.5S, RMS10.5XS: pulse varias veces hasta que se haya seleccionado el nivel de temperatura deseado.
6.10 Funcionamiento del ventilador (opcional)
Para el funcionamiento del ventilador debe instalarse el ventilador opcional.
Cuando se enciende el aparato, el ventilador se enciende durante unos breves momentos (prueba de funcionamiento). Durante el funcionamiento del aparato, el ventilador solo se enciende:
- Si la temperatura ambiente es superior a 32 °C.
- Si la temperatura de refrigeración ajustada no se alcanza en el plazo de 2 horas.
- RM10.5T, RMS10.5T, RMS10.5XT: Cuando se activa el funcionamiento del ventilador.
NOTA
RM10.5T, RMS10.5T, RMS10.5XT: El funcionamiento del ventilador está activado en el ajuste de entrega.
RM10.5S, RMS10.5S, RMS10.5XS: El funcionamiento del ventilador siempre está activado y no se puede desactivar.
RM10.5T, RMS10.5T, RMS10.5XT
El funcionamiento del ventilador se indica mediante el símbolo
6.11 Uso de la puerta de la nevera
¡ATENCIÓN! - Peligro de lesiones
- La puerta de la nevera o del congelador puede desprenderse del aparato debido a un uso incorrecto.
- No se apoye sobre la puerta abierta de la nevera.
NOTA
Si la puerta no queda bien asegurada en el lado opuesto, empuje con cuidado en la parte superior e inferior de la puerta en ese lado hasta que quede asegurada en su sitio.
Cierre seguro de la puerta del refrigerador
Presione la puerta hasta que oiga claramente un clic en la parte superior e inferior. Ahora la puerta está cerrada y bloqueada.
6.12 Notas acerca del almacenamiento de alimentos
¡ATENCIÓN! - ¡Riesgo para la salud!
- Compruebe si la potencia de refrigeración de la nevera es adecuada para los alimentos que desea enfriar.
- Mantener la puerta abierta durante largos períodos de tiempo puede producir un incremento considerable de la temperatura en los compartimientos de la nevera.
- Almacene la carne y el pescado crudos en recipientes adecuados en la nevera, para que no entren en contacto ni goteen sobre otros alimentos.
- Los alimentos solo se pueden almacenar con su envase original o en recipientes adecuados.
- El congelador es adecuado para preparar cubitos de hielo y para mantener los alimentos congelados. No es adecuado para congelar alimentos que no estaban congelados con anterioridad.
- Si la nevera se expone a una temperatura ambiente inferior a +10°C durante un período prolongado, no se puede garantizar una temperatura uniforme en el congelador. Esto puede causar una elevación de la temperatura en el congelador y los productos depositados podrían descongelarse.
¡AVISO!
- El peso máximo permitido por esta puerta es de 6 kg. El peso máximo permitido en toda la puerta es de 7,5 kg.
- Las botellas, latas y similares deben almacenarse únicamente en la puerta de la nevera, en el compartimento de almacenamiento más bajo o en el estante inferior.
- No guarde bebidas con gas en el congelador.
Almacene los alimentos tal y como se indica (fig. 1, página 4).
6.13 Posicionamiento de las rejillas
¡ADVERTENCIA! ¡Peligro para los niños!
Todos los estantes están fijados en su lugar para evitar que los niños se suban al interior de la nevera.
- Retire los estantes solamente para limpiar.
- Vuelva a colocar los estantes en su lugar y asegúrelos en su posición.
Extraiga los estantes tal como se indica (fig. 5, página 6). Vuelva a montar el estante en orden inverso.
Puede extraer el congelador para obtener más espacio en el compartimento de la nevera.
NOTA
- Guarde la puerta y la base del congelador con cuidado para evitar daños. Realice el montaje en orden inverso.
Proceda de la forma indicada (fig. 6, página 6).
6.15 Descongelación de la nevera
¡AVISO!
No utilice herramientas mecánicas ni secadores de pelo para eliminar el hielo o desenganchar objetos congelados.
NOTA
Con el tiempo, se forma escarcha en las aletas de refrigeración del interior de la nevera. Cuando esta capa de escarcha sea de unos 3 mm, se debe descongelar la nevera.
Proceda de la forma indicada (fig. 7, página 7).
6.16 Colocar la puerta de la nevera en la posición de invierno
¡ATENCIÓN!
La posición de invierno no debe utilizarse durante la conducción.
Coloque la puerta de la nevera y del congelador en la posición de invierno si no va a utilizar el aparato durante un periodo de tiempo prolongado. De esta forma, se evita que se forme moho.
Descongele la nevera (capítulo "Descongelación de la nevera" en la página 103). Desatornille completamente el gancho del mecanismo de seguridad en la parte superior e inferior de uno de los lados de la puerta (fig. 8, página 8). Haga presión contra la puerta de la nevera. ✓ El pivote que sobresale se engancha en el gancho.
Abra la puerta en el modo de invierno de la siguiente manera:
Tire de la puerta hacia usted. Vuelva a empujar hacia abajo los ganchos que sobresalen en la parte superior e inferior de la puerta.
6.17 Baterías opcionales
Si la corriente de la batería de 12 V de corriente continua del vehículo no está disponible o la alimentación eléctrica se corta cuando el aparato está en funcionamiento, la unidad de control eléctrico cambia automáticamente la fuente de suministro a la batería interna (si hay baterías introducidas).
Los compartimentos para las baterías (opcionales) están situados a la derecha y a la izquierda, debajo del elemento de mando. Se necesitan 12 baterías de tipo AA.
Siga los pasos indicados en fig. 9, página 8 para introducir las baterías.
7 Resolución de problemas
NOTA
Para que los consumidores de 12 V funcionen de forma segura en la caravana durante la conducción, el vehículo tractor debe suministrar la tensión suficiente. En algunos vehículos, el sistema de gestión de baterías puede desconectar automáticamente las unidades consumidoras para proteger la batería. Para obtener más información, consulte al fabricante de su vehículo.
Fallo Posible causa Propuesta de solución
| En en modo de potencia con corriente alterna: La nevera no funciona. | El fusible del cable de corriente alterna está averiado. | Sustituya el fusible. |
| El vehístico no está connectado a una red de corriente alterna. | Conecte el vehístico a una red de corriente alterna. |
| El elemento calefactor de corriente alterna está averiado. | Póngase en contacto con un punto de atencion al cliente autorizzato. |
| En en modo de potencia con corriente continua: La nevera no funciona. | El fusible del cable de corriente continua está averiado. | Hay que cambiar el fusible del relé. Póngase en contacto con un punto de atencion al cliente autorizzato. |
| Se ha fundido el fusible del vehístico. | Sustituya el fusible del vehístico. (Con-sulte las instrucciones de uso de su vehístico.) |
| La batería del vehístico está descargada. | Compruebe la batería del vehístico y cárguela. |
| El encendido no está connectado. Conecte el encendido. |
| El elemento calefactor de corriente continua está averiado. | Póngase en contacto con un punto de atencion al cliente autorizzato. |
Fallo Posible causa Propuesta de solución
| En funciona con gas: La nevera no funciona. | La bombona de gas está vacía. Bombie la bombona. |
| La valvula de gas está cerrada. Gire la valvula para abrirla. |
| Hay aire en el conductor de gas. Apague la nevera y vuelva a encen-derla. Repita la operación entre tres y quatre vezes, si es Neededo. Encienda el hornillo (si está instalado) y repita el proceso en la nevera si esneededo. |
| En modo automatístico: La nevera está en funcio-namente con gasiauxgether conectada a la red de corriente altema. | La tensión de red es demasiado bajo. | La nevera se commuta automatically al funciona con corriente altema tan pronto como la tensión dered vuelva a ser sufiente. |
| La nevera no enfría ade-cuadamente. | La ventilación alrededor del grupo es insufiente. | Compruebe si la rejilla de ventilación está obstruida. |
| El evaporador está congelado. | Compruebe si la puerta de la nevera cierra correctamente. Asegúrese de que la junta de la nevera encaja correc-tamente y no está dañada. Descon-gele la nevera. |
| La temperature está regulada a un valor demasiado alto. | Regule una temperatura más baja. |
| La temperature ambiente es demasiado alta. | Retire la rejilla de ventilación provisio-nalmente para que el aire caliente salga más rápido. |
| Demasiados alimentos deposita-dos en la nevera al本身就是 timpo. | Retire algunos alimentos. |
| Demasiados alimentos calientes depositados en la nevera al本身就是 timpo. | Retire los alimentos calientes y déjelos enfiar antes de guardarlos en lanevera. |
| La nevera no vale suficienteteempo en funciona%. | Vuelva a comprobar la temperaturadespués de entre cuatro y cinco horas. |
7.1 Mensajes de fallos y señales acústicas
Todos los fallos se indican con un símbolo de advertencia, un identificador del fallo y un pitido. El pitido se prolonga durante 2 segundos y se repite cada 30 minutos hasta que el error se ha corregido.
Si se producen varios fallos, la pantalla muestra solamente el más reciente. Los fallos pendientes van apareciendo en la pantalla antes de confirmar el último.
RM10.5T, RMS10.5T, RMS10.5XT: Los fallos se indican con un dato de error acompañado de un símbolo de advertencia ( ) en el centro de la pantalla TFT.
RM10.5S, RMS10.5S, RMS10.5XS: En caso de fallo, el símbolo de advertencia LED (en la pantalla) se iluminará de forma permanente y los LEDs parpadearán de acuerdo al fallo.
Mensajes de fallo de tipo ADVERTENCIA
Los fallos del tipo ADVERTENCIA se restablecen automáticamente una vez que la avería se ha solucionado.
| RM10.5T, RMS10.5T, RMS10.5XT | RM10.5S, RMS10.5S, RMS10.5XS | Fallo Solución | |
| W01 | | Sensor de temperatura ave- riado en el compartmento refrigerador | Póngase en contacto con un punto de atencion al cliente autorizzato. |
| W05 | | No hay suministro de corriente alterna o esta es inferior a 190 V | Conecte la nevera a una red de corriente alterna o seleccione除外 tipo de alimentacion, por ejemplo, gas o corriente continua. |
| W06 | | Corriente continua no connectada | Conecte la nevera a la corriente continua o seleccione除外 tipo de alimentacion, por ejemplo gas o corriente alterna. |
| W11 | | Sobretension de corriente continua (> 16 V). | Reduzca la tensiún de suministro de corriente continua. |
| | Modo de parada de repos-taje: el functiOnamento con gas se bloquea durante 15关键时刻. | Espere 15关键时刻 o cambie a other modo de functiOnamento. |
| W10 + pitido | Pitido | La puerta se queda abierta durante más de 2关键时刻. | Cierre la puerta. |
Mensajes de fallo de tipo ERROR
Los fallos del tipo ERROR deben restablecerse manualmente:
▷ RM10.5T, RMS10.5T, RMS10.5XT: Pulse el regulador giratorio durante 2 segundos. ▷ RM10.5S, RMS10.5S, RMS10.5XS: Pulse ① durante 2 segundos.
Suena un pitido. ✓ El error se ha restablecido.
| RM10.5T, RM10.5S, RMS10.5S, RMS10.5XS | RM10.5S, RMS10.5S, RMS10.5XS | Fallo Solución | |
| E03 No hay connexion entre el modulo de corriente y la pantalla | Póngase en contacto con un punto de atencion al cliente autorizzato. |
| E07 La nevera no enfría en el modo de configuracion con gas | Compruebe si el aparato está inclado y nvideleto de ser besoino. Restablezca el error. Contacte con el service de atencion al cliente si el error se vuela a producir. |
| E08 La nevera no enfría en el modo de configuracion de corriente alterna | Compruebe si el aparato está inclado y nvideleto de ser besoino. Restablezca el error. Contacte con el service de atencion al cliente si el error se vuela a producir. |
| E09 La nevera no enfría en el modo de configuracion de corriente continua | Compruebe si el aparato está inclado y nvideleto de ser besoino. Restablezca el error. Contacte con el service de atencion al cliente si el error se vuela a producir. |
| E12 Error de comprobacion de la valvula de gas | No es possible el configuracion con gas. Restablezca el error. Contacte con el service de atencion al cliente si el error se vuela a producir. |
| E13 Error de通讯接口 | interno | No es possible el funciona con gas. Restablezca el error. Contacte con el servicios de aten- ción al cliente si el error se vuye a producir. | |
| E14 En el modo autónomo con gas: El nivel dearga del paquete de baterías esblemado bajo | gas: El nivel dearga del paquete de baterías esblemado bajo | Inserte新品a baterías y restablezca el error. | |
| E50 El gas se bloquea despues de 3intentos de encendido | de 3intentos de encendido | No es possible encender. La bombona de gas estávacía. Cambie la bombona. Restablezca el error. | |
| E51 Gas bloqueado, error | interno en el módulo de corriente | Restablezca el error. Contacte con el servicios de aten- ción al cliente si el error se vuye a producir. | |
| E52 Contacto a masa, valvula de gas | gas | Restablezca el error. Contacte con el servicios de aten- ción al cliente si el error se vuye a producir. | |
| E53 Contacto a masa, electrodo de encendido | de encendido | Restablezca el error. Contacte con el servicios de aten- ción al cliente si el error se vuye a producir. | |
La puerta de la nevera no se cierra
NOTA
Si la puerta no se cierra, es debido a que el tirador está bloqueado en el lazo abierto.
Desbloquee el tirador de la puerta tal como se muestra (fig. 10, página 9).
La puerta de la nevera se ha desprendido completamente del aparato
¡ATENCIÓN! Peligro de lesiones
La puerta puede desprenderse completamente del aparato si los pasadores de bloqueo han sido manipulados o están girados.
▷ Inserte la puerta tal como se muestra (fig. 11, página 9).
8 Limpieza y cuidado
¡ADVERTENCIA!
Desconecte siempre la nevera de la red de corriente antes de proceder a la limpieza o al mantenimiento de la misma.
¡AVISO!
Durante las labores de limpieza, nunca utilice detergentes agresivos ni herramientas duras o puntiagudas para quitar el hielo o sostener objetos que se hayan congelado en su ubicación.
Limpie la nevera regularmente y también en cuando se ensucie con un paño húmedo. ▷ Preste atención a que no gotee agua en las juntas. Esto puede dañar el sistema electrónico. Después de haberla limpiado, seque la nevera con un paño. Compruebe regularmente la salida de agua de deshielo.
Limpie los restos de agua de deshielo, si es necesario. Si se atasca, el agua de deshielo se acumula en la parte inferior de la nevera.
Asegúrese de que las rejillas de ventilación situadas en la pared exterior de la autocaravana o de la caravana y el ventilador de techo de la nevera estén libres de polvo y sustancias contaminantes. Con ello se asegurará de que el calor generado durante el funcionamiento se disipe, de que la nevera no se dañe y de que la potencia de refrigeración no se vea reducida.
8.1 Limpieza del quemador de gas
¡ADVERTENCIA!
- Deje que se enfríe el quemador antes de limpiarlo.
- No realice ninguna modificación en el equipo de gas.
NOTA
- Una ignición defectuosa o deflagraciones indican que el quemador de gas está sucio.
- El fabricante también recomienda limpiar el quemador antes de un periodo largo de no uso y, como mínimo, una vez al año.
- Cuando se utilice gas licuado de petróleo, el intervalo de limpieza se reduce a una vez por semestre o trimestre, en función del grado de suciedad.
Proceda de la forma indicada (fig. 12, página 10).
8.2 Mantenimiento
¡ADVERTENCIA!
Solo técnicos autorizados tienen permitido trabajar en los dispositivos de gas y eléctricos.
Encargue a un profesional autorizado la comprobación de la instalación de gas y los conductos de gas conectados antes de poner en funcionamiento el aparato, así como cada dos años de conformidad con los requisitos nacionales de seguridad. Lleve un registro de todos los problemas de mantenimiento.
9 Garantía
Se aplicará el periodo de garantía estipulado por la ley. Si el producto está defectuoso, contacte con el punto de venta o con la sucursal del fabricante en su país (visite dometic.com/dealer).
Para tramitar la reparación y la garantía, incluya los siguientes documentos cuando envíe el producto:
- Una copia de la factura con fecha de compra
- El motivo de la reclamación o una descripción de la avería
Tenga en cuenta que una reparación por medios propios o no profesionales pueda tener consecuencias de seguridad y suponer la anulación de la garantía.
10 Gestión de residuos
NOTA
El dispositivo contiene gas inflamable para expansión en aislantes. Encargue solamente a un especialista la retirada y eliminación del aparato.
Reciclaje de productos con pilas no sustituibles, baterías recargables o fuentes de luz
Si el producto contiene pilas no sustituibles, baterías recargables o fuentes de luz, no es necesario que las quite antes de desecharlo. Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de gestión de residuos. El producto podrá desecharse gratuitamente.
Reciclaje de materiales de embalaje
Deseche el material de embalaje en el contenedor de reciclaje correspondiente.
11 Datos técnicos
| RM10.5(S)(T) | RMS10.5(S)(T) | RMS10.5X(S)(T) |
| Tensión de connexion: | 230 V~/50 Hz |
| 12 V== |
| Capacidad | | | |
| Capacidad brute: | 88 I | 78 I | 92 I |
| Compartmento refrigerador: | 78,7 I | 69,1 I | 80,3 I |
| Congelador: | 9,2 I | 9,2 I | 12,1 I |
| Capacidad neta total: | 86 I | 76 I | 90 I |
| Excluyendo el congelador | | | |
| Capacidad brute: | 93 I | 83 I | 98 I |
| Capacidad neta: | 91 I | 81 I | 96 I |
| Potencia de entrada: | 135 W (230 V~)
130 W (12 V=) |
| Consumo de energia: 2,8 kWh/24 h | 2,5 kWh / 24 h
(230 V~) | 3,2 kWh / 24 h
(230 V~) |
| Consumo de gas: 270 g/24 h | |
| Clase climática: SN | |
| Dimensiones H x A x P: | 821 x 523 x 548 mm | 821 x 523 x 603 mm |
| Peso: 28 kg 27,4 kg 29 kg | | | |
| Inspeccion/certificados: | CE E1 |
Para la declaración de conformidad UE actual de su aparato, diríjase a la página de productos correspondiente en dometic.com o póngase en contacto directamente con el fabricante (véase dorso).
Información detallada
dometic.com
NOTA: ¡Peligro de daños!
NOTA: ¡Peligro de daños!
¡Peligro de sobrecalentamiento!
NOTA: ¡Peligro de daños!
NOTA: ¡Peligro de daños!
5.1 Elementos de mando y de referencia
RM10.5T, RMS10.5T, RMS10.5XT
6 Utilizar el frigorífico
OBSERVACIÓN
6.3 Encender el frigorífico
Menú del modo de funcionamiento
Menú de definiciones
6.10 Funcionamiento del ventilador (opcional)
Para el funcionamiento del ventilador, el ventilador opcional debe estar instalado.
RM10.5T, RMS10.5T, RMS10.5XT: en el estado de suministro, la función de ventilador está activada.
Retire el estante como se muestra (fig. 5, página 6).
Proceda como se muestra (fig. 6, página 6).
6.15 Descongelar el frigorífico
¡NOTA!
Proceda como se muestra (fig. 7, página 7).
El pasador saliente encaja en el gancho.
Se colocaron demasiados alimentos en el frigorífico de una sola vez.
Se colocaron demasiados alimentos calientes en el frigorífico de una sola vez.
Inserte la puerta como se muestra (fig. 11, página 9).
Proceda como se muestra (fig. 12, página 10).
8.2 Mantenimiento
¡ADVERTENCIA!
Este aparato contiene agente de expansión aislante inflamable.
Mensajes de fallo tipo ERROR
Todos los fallos de tipo ERROR deben restablecerse manualmente:
RM10.5T, RMS 10.5T, RMS 10.5XT: Pulse el botón de mando durante 2 segundos. RM10.5S, RMS10.5S, RMS10.5XS: Pulse ① durante 2 segundos.
