KULLANIM KILAVUZU RM 10.5T DOMETIC
TR Absorbsiyonlu buzdolabı
Kullanma Kılavuzu 431
SI Absorpsiyonlu soğutucu
Bu ürünü doğru kullandığınızdan ve ürünün daima kullanıma hazır olduğundan emin olmak için, lütfen tüm talimatları ve bu ürün kılavuzunda verilen kılavuzlar ve uyarılar dikkatlice okuyunuz. Bu talimatlar bu üründe KALMALIDIR.
Bu ürünü kullandığınızda tüm talimatları, kılavuzları ve uyarıları dikkatlice okuduğunuzu ve anladığınızı ve hükümlere ve koşullara bu sözleşmede yer alıyormuş gibi uyacağınızı onay verirsiniz. Bu ürünü sadece amacına ve uygulamaya uygun ve talimatlara, kılavuzlara ve uyarılara uygun olarak bu ürün kılavuzu ile geçerli yasalara ve yönetmeliklere uygun olarak kullanacağınızı kabul ediyorsunuz. Talimatların ve uyarıların burada verildiği gibi okunmaması veya bunlara uyulmaması sonucu kendiniz ve diğer insanlar yaralanabilir veya ürününüz veya yakınında bulunan diğer eşyalar hasar görebilir. Talimatlar, kılavuzlar ve uyarılar dahil, bu ürün kılavuzu ve buna ait alan dokümanlarında değişiklikler ve güncellemeler yapılabilir. Güncel ürün bilgileri için, lütfen bakınız documents.dometic.com.

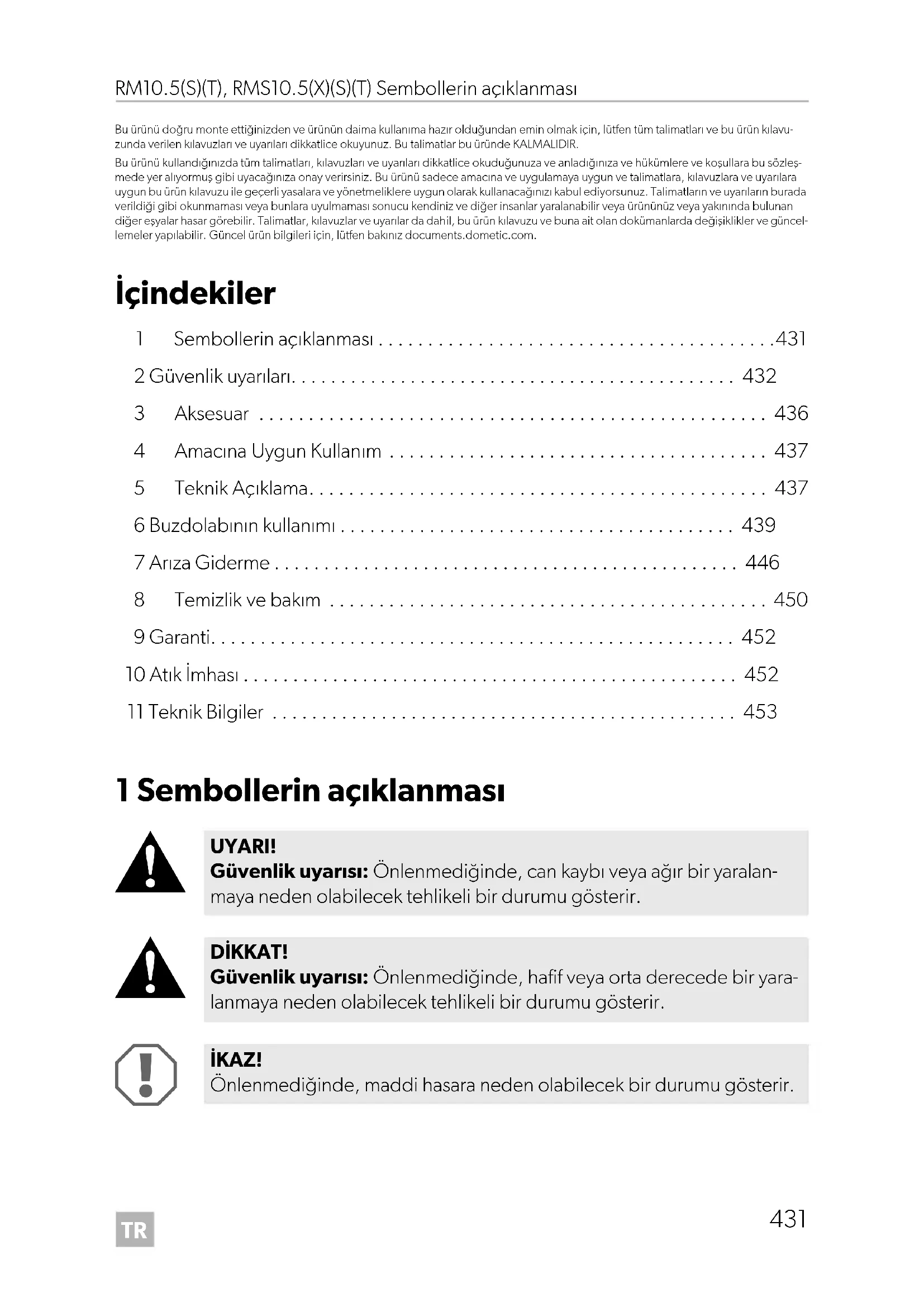

İçindekiler
1 Sembollerin açıklanması 431 2 Güvenlik uyarıları 432 3 Aksesuar 436 4 Amacına Uygun Kullanım 437 5 Teknik Açıklama 437 6 Buzdolabının kullanımı 439 7 Arıza Giderme 446 8 Temizlik ve bakım 450 9 Garanti 452 10 Atık imhası 452 11 Teknik Bilgiler 453
1 Sembollerin açıklanması
UYARI!
Güvenlik uyarısı: Önlenmediğinde, can kaybı veya ağır bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.
DİKKAT!
Güvenlik uyarısı: Önlenmediğinde, hafif veya orta derecede bir yaralanmaya neden olabilecek tehlikeli bir durumu gösterir.
İKAZ!
Önlenmediğinde, maddi hasara neden olabilecek bir durumu gösterir.
NOT
Ürünün kullanılması ile ilgili ek bilgiler.
2 Güvenlik uyarıları
Bu ürün sadece amacına uygun ve bu talimata göre kullanılmalıdır.
Bu kılavuzda ürünün DOĞRU olarak monte edilmesi ve/veya kullanılması için gerekli bilgiler verilmektedir. Doğru yapılmayan montaj veya bakım performansının yetersiz olmasına ve olası bozukluklara neden olabilir.
Üretici, aşağıdaki durumların neden olduğu yaralanmalardan veya ürün hasarlarından sorumlu değildir:
- Yanlış montaj veya bağlantı ve aşırı voltaj
- Yanlış bakım veya üretici tarafından sağlanan orijinal yedek parçalar dışında yedek parçalar kullanılması
- Üreticisinden açıkça izin almadan cihazda değişiklikler yapılması
- Bu kılavuzda tanımlananların dışında bir amaçlar için kullanıldığında
Domatik ürünün görünümünde ve ürün özelliklerinde değişiklik yapma hakkını saklı tutar.
2.1 Genel güvenlik
UYARI! Bu uyarılara uyulmaması can kaybı veya ağır yaralanmaya sebep olabilir.
Elektrik çarpması tehlikesi
- Cihazın montajı ve sökülmesi sadece kalifiye personel tarafından gerçekleştirilmelidir.
- Cihazda gözle görülebilir hasar varsa cihazı çalıştırmayın.
- Cihazın güç kablosunda hasar varsa, güvenlikle ilgili tehlikelerin önlenmesi için kablo, üretici, yetkili servis veya benzeri nitelikli bir kişi tarafından değiştirilmelidir.
- Bu cihazda sadece usta elemanlar tarafından onarım yapılmalıdır. Uygun olmayan onarımlar ciddi tehlikelere veya cihazda hasara yol açabilir.
Yangın tehlikesi
- Soğutucu devresindeki soğutucu akışkan yüksek derecede alevlenebilen bir maddedir.
Soğutucu akışkan devresinde bir hasar olması durumunda (amonyak kokusu):
- Cihazı kapatın.
- Çıplak alevler ve kıvılcımlar oluşmasını önleyin. Mekanı iyi havalandırın.
Patlama tehlikesi
- Cihazda, içinde gaz bulunan sprey kutuları gibi patlayıcı maddeler bırakmayın.
Sağlık için tehlike
- Absorber ünitesini asla açmayın. Açıldığında, yüksek basınç yaralanmalara neden olabilir.
- Bu cihaz 8 yaşından itibaren çocuklar ile fiziksel, duyusal ve zihinsel engelli ve deneyimleri ile bilgileri olmayan kişiler tarafından sadece denetim altında veya cihazın güvenli olarak kullanılması ve oluşabilecek tehlikeleri anlamaları durumunda kullanılabilir.
- Çocuklar bu cihazla oynamamalıdır.
- Temizlik ve kullanıcı bakımı gözetimsiz olarak çocuklar tarafından yapılmamalıdır.
- 3 ile 8 yaşları arasındaki çocukların soğutma cihazları doldurmalarına ve boşaltmalarına izin verilir.
DİKKAT! Bu ikazlara uyulmaması hafif veya orta derecede yaralanmaya sebep olabilir.
Ezilme tehlikesi
- Parmaklarınızı menteşeye sokmayın.
İKAZ! Hasar tehlikesi
- Yoğuşma tahliyesini her zaman temiz tutun.
- Cihazın aydınlatması sadece müşteri hizmetleri tarafından değiştirilmelidir.
- Aracı temizlerken havalandırma ızgarasının yakınında yüksek basınçlı temizleyici kullanmayın.
- Araç derin temizlendiğinde veya uzun süre kullanılmayacaksa, havalandırma ızgarasının kapakları (aksesuar) takın.
- Soğutucu devresini asla açmayın.
- Buzdolabı, yakıcı veya solvent içeren maddeler depolamak için uygun değildir.
- Buzdolabı yağmura maruz kalmamalıdır.
2.2 Güvenli çalışma
DİKKAT! Bu ikazlara uyulmaması hafif veya orta derecede yaralanmaya sebep olabilir.
Yaralanma riski
- Bir seyahate çıkmadan önce cihazın kapağını kapatın ve kilitleyin.
- Cihazın arka kısmında bulunan soğutma ünitesi çalışma esnasında çok ısınır. Havalandırma ızgaralarını çıkarırken sıcak parçalara temas etmekten kendinizi koruyun.
İKAZ! Hasar tehlikesi
- Üretici tarafından önerilmedikçe cihazın içinde bu amaç için elektrikli cihazlar kullanmayın.
Havalandırma deliklerinin kapalı olmadığından emin olun.
- Aşırı ısınma tehlikesi!
Çalışma sırasında oluşan ısının dağılabilmesi için her zaman yeterli havalandırma sağlandığından emin olun. Hava sirkülasyonu için buzdolabının duvarlardan ve diğer nesnelerden yeterince uzakta olduğundan emin olun.
- İç kaba buz veya sıvı doldurmayın.
- Buzdolabını ve kablosunu, ısıya ve neme karşı koruyun.
- Yiyecek maddelerinin soğutma alanının duvarlarına değmediğinden emin olun.
2.3 Gazla çalışırken güvenlik
UYARI! Bu uyarılara uyulmaması can kaybı veya ağır yaralanmaya sebep olabilir.
Patlama tehlikesi
- Cihazı yalnızca tip plakasında belirtilen basınçta çalıştırın. Sadece ulusal yönetmeliklere uygun sabit ayarlı basınç kontrol cihazlarını kullanın.
- Sürüş sırasında cihazı yalnızca araç üreticisi gaz sisteminin sürüş sırasında çalıştırılmasına izin veriyorsa gazla çalıştırın (aracın kılavuzuna bakın).
- Sürüş sırasında cihazı gazla çalıştırmak için ulusal gereklilikleri kontrol edin.
- Şu koşullarda cihazı asla gazla çalıştırmayın:
- Benzin istasyonlarında
- Otoparklarda - Feribotlarda
- Karavanı ya da mobil evi nakliye aracı veya seksiyel ile taşırken
- Cihazda sızıntı olup olmadığını kontrol etmek için asla çıplak alev kullanmayın. Gaz kokusu aldığınızda:
- Gaz besleme vanasını ve tüpün üzerindeki valfi kapatın. - Tüm pencereleri açın ve odadan çıkın. Elektrik anahtarına basmayın. - Çıplak alevleri söndürün. Gaz sistemi bir uzmana kontrol ettirin.
- Sıvı gaz tüplerini asla havalandırılmayan alanlarda veya yer seviyesinin altında (yerdeki huni şeklindeki delikler) saklamayın.
- Sıvı gaz tüplerini doğrudan güneş ışığından uzak tutun. Sıcaklık 50 °C'yi geçmemelidir.
İKAZ! Hasar tehlikesi
- Sadece propan veya bütan gazı kullanın, doğal gaz kullanmayın (anma değeri plakasına bakın).
NOT
- 1000 m'den yüksek rakımlarda tutuşma sorunları meydana gelebilir. Farklı bir enerji kaynağına geçin.
2.4 Çalıştırırken güvenlik
DİKKAT! Bu ikazlara uyulmaması hafif veya orta derecede yaralanmaya sebep olabilir.
Sağlık için tehlike
- Cihaza yalnızca seçilen sıcaklıkta soğutulabilecek öğeler koyduğunuzdan emin olun.
- Yiyecekler sadece orijinal ambalajları veya uygun kaplar içinde saklanmalıdır.
- Kapının uzun bir süre açık kalması cihazın bölümlerindeki sıcaklığın belirli bir şekilde yükselmesine neden olabilir.
- Yiyecek maddeleri ve erişilebilen drenaj sistemlerine temas edebilecek yüzeyleri düzenli olarak temizleyin.
- Başka yiyecek maddelerine temas etmemeleri veya damlamamaları için çiğ et ve balıkları cihaz içindeki uygun kaplarda saklayın.
- Cihaz uzun bir süre boş kalacaksa:
- Cihazı kapatın. Cihazın buzlarını çözün. Cihazı temizleyin ve kurutun.
- Cihazın içinde küf oluşmaması için kapağı açık bırakın.
Yaralanma riski
- Cihaz kapağı veya dondurucu kapağı, yanlış kullanıldığında cihazdan tamamen ayrılabilir. Üstte ve altta net bir tık sesi duyana kadar kapakları iterek kapatın.
- Açık cihaz kapağına yaslanmayın.
İKAZ! Hasar tehlikesi
- Kapak karşılıklı iki taraftan kilitlenmemişse, yerine oturana kadar o tarafı üstten ve alttan itin.
- Şişe veya teneke kutu gibi ağır nesneleri yalnızca cihaz kapağı kapalıyken, sebze bölmesinde veya alt rafta saklayın.
NOT
- Aracınızın akü yönetiminin, aküyü korumak için cihazları kapatıp kapatmadığını araç üreticinize sorun.
- Cihazı uzun süre kullanmayacaksanız cihaz kapağını ve dondurucu kapağını açık konumuna getirin. Bu, küf oluşumunu engeller.
- +15°C ile +25°C arasındaki ortam sıcaklıkları için ortalama sıcaklık ayarını seçin.
3 Aksesuar
Adı
LS 200 havalandırma ızgarası için kış kapağı WA 130
İsteğe bağlı fan kiti REF-FANKIT
Not: Fan kiti yalnızca yazılım versiyonu 36 veya üzeri olan buzdolaplarına monte edilebilir (şekil 2, sayfa 4).
Adı
Bağımsız gazla çalıştırmak için isteğe bağlı pil paketi Pack R10-BP
İsteğe bağlı depolama kiti
4 Amacına Uygun Kullanım
Cihaz şunlar için uygundur:
- Karavanlara ve motorlu karavanlara montaj; gıdaları soğutmak, derin dondurmak ve saklamak
Cihaz aşağıdakiler için uygun değildir:
- İlaçların saklanması
- Aşındırıcı veya solvent içeren maddelerin saklanması; gıdaları hızla dondurma
5 Teknik Açıklama
Buzdolabı, absorpsiyonlu buzdolabıdır ve şunlarla çalıştırılmak üzere tasarlanmıştır:
DC güç kaynağı (12 V) ile AC güç kaynağı ile - sıvılaştırılmış gaz (propan veya bütan) ile
Buzdolabı, bağlanan en ekonomik enerji türünü seçen otomatik bir çalışma moduna sahiptir. Soğutucu ünite sessiz çalışır.
5.1 Çalıştırma ve gösterge elemanları
RM10.5T, RMS10.5T, RMS10.5XT
TFT ekran, aşağıdaki çalıştırma ve gösterge elemanlarına sahiptir (şekil A, sayfa 4):
| Sembol Adi |
| * | Soğutma kapasitesi güstergesi |
| AC gücle calistirma |
| Sembol Adı |
| -+ | DC güç ile calistirma |
| Gaz ile calistirma |
| AUTO | Otomatik mod:
Otomatik modda, buzdlabı aşağidaki öncelik sirasın,gre en ekonomik calisma modunu otomatik olarak/seçer: |
| Pil:
Sembol, pil paketleri (isteğe baglı) takildışı ve cihaz bóğimsiz gazmodundayken yanar. |
| Fan (isteğe baglı):
Sembol, fan fonksiyonu etkinleşirildüncü yanar. |
| CI | Sembol, buzdlabı CI bus’a baglandüncü yanar. |
| TFT ekran parlaki,...内科
30 saniye sonra ekranı parlaki,...ayarlanan)düzeye düzır,... |
| Uyarı sesi kapalı:
•Hata mesajları ve uyarıler sesleri olarak bildirilmaz.
•Kapaçın uzun,sure,açıkbirakilması sesleri olarak bildirilir. |
| Uyarı sesi,açık:
Hata mesajlari,uyarımesajlari ve kapaçın uzun,sure,açıkbirakilması sesleri olarak bildirilir. |
| Seçimi onaylayın ve ana,...den,... |
LED ekran aşağıdaki çalıştırma ve gösterge elemanlarına sahiptir (şekil B, sayfa 4):
| Sembol Adı |
| ① | AÇ/KAPAT tuşu |
| △ | Ariza göstergesi |
| ◎ | DC güç ile calistirma |
| △ | Gaz ile calistirma |
| Sembol Adi |
| Δ | AC gü清代istanıma |
| A | Otomatik mod |
| Sicakkı gÖstergesi |
| MODE | Enerji/seçim)düğmesi |
| Sicakkı/seçim)düğmesi |
6 Buzdolabının kullanımı
NOT
- Yeni buzdolabınızı ilk kez çalıştırmadan önce hijyenik nedenlerle içini ve dışını nemli bir bezle temizleyin.
- Buzdolabını ilk kez kullanırken birkaç saat sonra kaybolan hafif bir koku olabilir. Yaşam alanını iyi bir şekilde havalandırın.
- Özellikle yola çıkmadan önce buzdolabını doldururken ve çalıştırırken aracı güvenli bir şekilde park edin.
- Soğutma kapasitesini etkileyebilecek durumlar: ortam sıcaklığı (örneğin araç doğrudan güneş ışığına maruz kaldığında), soğutulacak gıda miktarı, kapağın açılma sıklığı
6.1 Buzdolabının en ideal şekilde çalışması için ipuçları
- Buzdolabını ilk kez çalıştırdığınızda ilk 12 saat buzdolabında yiyecek veya içecek saklamayın.
- Aracın içi aşırı ısınmaya karşı koruyun (örn. camlardaki güneşlikler, klima).
- Buzdolabını doğrudan güneş ışığından koruyun (örn. pencerelerdeki güneşlikler).
6.2 Düşük ortam sıcaklıklarında çalıştırma
İKAZ!
AC güç modunda ve DC güç modunda, her iki kılıf kapağını da takın. Gaz modunda veya otomatik modda, yalnızca alt kılıf kapağını takın. Bu, ısının birikmesini önler ve buzdolabından çıkan dumanın düzgün bir şekilde dağılmasını sağlar.
NOT
Soğuk hava, soğutma ünitesinin performansını etkileyebilir. Düşük ortam sıcaklıklarında soğutma kapasitesinde bir azalma tespit ederseniz kılıf kapaklarını takın.
Kış kapaklarını (aksesuar) şekil 3, sayfa 5 ile gösterildiği gibi takın.
6.3 Buzdolabının açılması
2 saniye basın
- RM10.5T, RMS10.5T, RMS10.5XT: kontrol düğmesi - RM10.5S, RMS10.5S, RMS10.5XS: ① düğmesi
Buzdolabı yapılan en son ayarlarla çalışmaya başlar.
6.4 Buzdolabının kapatılması
4 saniye basın
- RM10.5T, RMS10.5T, RMS10.5XT: kontrol düğmesi - RM10.5S, RMS10.5S, RMS10.5XS: ① düğmesi
✓ Bir uyarı sesi duyulur ve buzdolabı kapanır.
6.5 Buzdolabının çalıştırılması (RM 10.5T, RMS 10.5T, RMS 10.5XT)
Menüde gezinme: şekil 4, sayfa 5
TFT ekranı etkinleştirmek için kontrol düğmesine basın.
Ana menü üç satıra bölünmüştür:
| Ana menu城乡居民 |
| Soğutma kapasitesiPTHMÜ | Sogutma KapasitesiPTHMÜ |
| Çalışma moduPTHMÜ | Çalışma moduPTHMÜ |
| AyarlarPTHMÜ | AyarlarPTHMÜ |
İstenen ayrıntı menüsünü seçmek için kontrol düğmesini çevirin. Seçilen ayrıntı menüsünü açmak için kontrol düğmesine basın. Ayrıntı menüsünde gezinmek için kontrol düğmesini çevirin. ✓ Seçilen ayarlar mavi renkte görüntülenir. Seçilen ayara girmek için kontrol düğmesine basın. Seçimi onaylayın.
6.6 Buzdolabının çalıştırılması (RM 10.5S, RMS 10.5S, RMS 10.5XS)
Kontroller
LED gösterge istenen çalışma modunu gösterene kadar art arda MODE düğmesine basın.
İstenen sıcaklık seviyesi ayarlanana kadar art arda düğmesine basın.
6.7 Yakıt tasarrufu durdurma modu
UYARI!
Yakıt ikmali 15 dakikadan uzun sürecekse buzdolabını kapatın veya farklı bir çalışma modu seçin.
Aracın kontağı kapatıldığında, buzdolabı güvenlik nedeniyle yakıt ikmali durdurma moduna geçer. Bu, 15 dakika süreyle gazla çalışmayı engeller. Buzdolabı daha sonra otomatik olarak standart otomatik moda geri döner.
Yakıt ikmali durdurma modunda
- RM10.5T, RMS10.5T, RMS10.5XT: sembolü görüntülenir
- RM10.5S, RMS10.5S, RMS10.5XS: LED yanıp söner
- AC veya DC güç bağlı olmadığında, buzdolabı kapalıyken bile pillerde yük vardır.
- Buzdolabı kullanılmadığında pilleri çıkarın (sızıntı riski).
Bağımsız gaz modu için isteğe bağlı pil paketleri takılmalıdır. Bu, AC veya DC güce bağlanmayı gereksiz kılar.
12 pil (tip AA) kullanıldığında, buzdolabı 2 ila 3 gün boyunca bağımsız gaz modunda çalıştırılabilir.
Bağımsız gaz modunu kullanırken lütfen aşağıdaki ayırt edici özelliklere dikkat edin:
- Buzdolabının içindeki ışık kapalı kalır.
- Ekran son etkinlikten 2 saniye sonra kapanır.
- Ekran her 15 saniyede bir kısa süreliğine açılır. Bu, buzdolabının açık olduğunu gösterir.
- Hata mesajları varsa, ekran açık kalır.
Bağımsız gaz modu şu şekilde gösterilir
- RM10.5T, RMS10.5T, RMS10.5XT: semboller: ve
LED’inin her 15 saniyede bir yanıp
Aşağıdaki durumlarda pil paketlerindeki piller değiştirilmelidir
- RM10.5T, RMS10.5T, RMS10.5XT: «E 14» hatası görüntülendiğinde
- RM10.5S, RMS10.5S, RMS10.5XS: /hatası görüntülendiğinde
6.9 Soğutma kapasitesinin ayarlanması
NOT
+15 °C ile +25 °C arasındaki ortam sıcaklıkları için ortalama soğutma kapasitesini seçin.
Soğutma kapasitesini ayarlayın:
- RM10.5T, RMS10.5T, RMS10.5XT: Soğutma kapasitesi menüsünde istenilen sıcaklık seviyesini seçin.
- RM10.5S, RMS10.5S, RMS10.5XS: istenen sıcaklık seviyesi seçilene kadar düğmesine basın.
6.10 Fanın çalıştırılması (isteğe bağlı)
Fanın çalıştırılması için isteğe bağlı fan takılmalıdır.
Cihaz açıldığında fan kısa süreliğine çalışır (fonksiyon testi). Cihaz çalışırken fan sadece şu durumlarda açılır:
- Ortam sıcaklığı 32°C'nin üzerine çıktığında.
- Ayarlanan soğutma sıcaklığına 2 saat ulaşılamadığında.
- RM10.5T, RMS10.5T, RMS10.5XT: Fan fonksiyonu etkinleştirildiğinde.
NOT
RM10.5T, RMS10.5T, RMS10.5XT: Teslimatta fan fonksiyonu etkindir.
RM10.5S, RMS10.5S, RMS10.5XS: Fan fonksiyonu her zaman etkindir ve devre dışı bırakılamaz.
RM10.5T, RMS10.5T, RMS10.5XT
Fanın çalıştığı sembolü ile gösterilir.
6.11 Buzdolabı kapağının kullanımı
DİKKAT! - Yaralanma riski
- Buzdolabı kapağı veya dondurucu bölme kapağı, yanlış kullanıldığında cihazdan tamamen ayrılabilir.
- Açık buzdolabı kapağına yaslanmayın.
NOT
Kapak karşı tarafa doğru şekilde sabitlenmemişse, yerine sabitlenene kadar kapağın o tarafını üstünden ve altından dikkatlice itin.
Buzdolabı kapağının kapatılması ve güvence altına alınması
Üstten ve alttan net bir tık sesi duyana kadar kapağı bastırın. ✓ Kapak artık kapanmış ve güvence altına alınmıştır.
6.12 Gıdaların saklanmasına ilişkin notlar
DİKKAT! - Sağlık için tehlike!
- Lütfen buzdolabının soğutma kapasitesinin soğutmak istediğiniz gıdaya uygun olup olmadığını kontrol edin.
- Kapağın uzun süre açık kalması cihazın bölmelerindeki sıcaklığın önemli ölçüde yükselmesine neden olabilir.
- Çiğ et ve balığı buzdolabında saklarken uygun kaplar kullanın, böylece çiğ et ve balık diğer yiyeceklerle temas etmez veya suları diğerlerinin üzerine damlamaz.
- Yiyecekler sadece orijinal ambalajları veya uygun kaplar içinde saklanmalıdır.
- Dondurucu bölme, buz küpleri yapmak ve donmuş gıdaları saklamak için uygundur. Önceden dondurulmamış yiyecekleri dondurmak için uygun değildir.
- Buzdolabı, +10 °C'nin altındaki oda sıcaklığına uzun süre maruz kalırsa, dondurucu bölmesinde sabit bir sıcaklık garanti edilemez. Bu, dondurucu bölme sıcaklığının artmasına neden olabilir ve içinde saklanan ürünlerin buzları çözülebilir.
İKAZ!
- Kapak rafı başına maksimum ağırlık 6 kg'dır. Kapağın tamamı için maksimum ağırlık 7,5 kg'dır.
- Şişe veya teneke kutu gibi ağır nesneleri yalnızca buzdolabı kapağında, alt saklama bölmesinde veya alt rafta saklayın. Gazlı içecekleri dondurucu bölmesinde saklamayın.
Gıdaları gösterildiği gibi saklayın (şekil 1, sayfa 4).
6.13 Rafların konumlandırılması
UYARI! Çocukları koruyun!
Çocukların buzdolabına tırmanmasını önlemek için tüm raflar yerlerine sabitlenmiştir.
- Rafları yalnızca temizlik amacıyla sökün.
- Rafları yeniden takın ve yerlerine sabitleyin.
▸ Rafları gösterildiği gibi sökün (şekil 5, sayfa 6). ▸ Rafları, sökme adımlarını tersine uygulayarak geri takın.
6.14 Dondurucu bölmesinin çıkarılması
Buzdolabı bölmesinde daha fazla yer açmak için dondurucu bölmesini çıkarabilirsiniz.
NOT
- Dondurucu bölme kapağını ve tabanını hasar görmemesi için güvenli bir yerde saklayın.
- Parçaları tekrar takacağınız zaman, sökme adımlarını tersine uygulayarak parçaları geri takın.
Gösterildiği gibi yapın (şekil 6, sayfa 6).
6.15 Buzdolabının buzunun çözdürülmesi
İKAZ!
Buzu çözmek veya donmuş ürünleri çözmek için mekanik aletler veya saç kurutma makinesi kullanmayın.
NOT
Zamanla, buzdolabının içindeki soğutma kanatçıklarında buzlanma oluşur. Bu buz tabakası yaklaşık 3 mm kalınlığındayken buzdolabının buzunu çözdürmeniz gerekir.
Gösterildiği gibi yapın (şekil 7, sayfa 7).
6.16 Buzdolabı kapağının kış konumuna getirilmesi
DİKKAT!
Sürüş esnasında kış konumu kullanılamaz.
Buzdolabını uzun süre kullanmayacaksanız, buzdolabı kapağını ve dondurucu bölme kapağını kış konumuna getirin. Bu, küf oluşumunu engeller.
Buzdolabının buzunu çözdürdünüz (bölüm «Buzdolabının buzunun çözdürülmesi» sayfa 445). Kapağın bir tarafının üstünde ve altında bulunan sabitleme mekanizmasının yanındaki kancayı tamamen çekin (şekil 8, sayfa 8). Buzdolabı kapağına doğru bastırın. Çıkıntılı pim kancaya oturur.
Kapağı kış modunda aşağıdaki gibi açın:
Kapağı kendinize doğru çekin. Kapağın üstündeki ve altındaki çıkıntılı kancaları tekrar içeri itin.
6.17 İsteğe bağlı pil paketleri
Eğer aracın kendi 12 V DC akü güç kaynağı yoksa veya cihaz çalışırken güç kaynağı kesilirse, elektronik kontrol ünitesi otomatik olarak dahili pil gücüne geçer (eğer piller takılıysa).
Pil paketleri (isteğe bağlı) için bölmeler, kumanda elemanının altında sağda ve solda bulunur. Toplam 12 AA pil gereklidir.
Pilleri takmak için şekil 9, sayfa 8'de gösterildiği gibi ilerleyin.
7 Arıza Giderme
NOT
Sürüş sırasında karavandaki 12 V tüketici birimlerini güvenli bir şekilde çalıştırmak için çekici aracın yeterli gerilimi sağladığından emin olun. Bazı araçlarda, akü yönetim sistemi aküyü korumak için tüketici birimlerini otomatik olarak kapatabilir. Daha fazla bilgi için araç üreticinize danışın.
Arıza Olası nedeni Önerilen çözüm
| AC güç modunda:
Buzdolabi calismiyor. | AC güç kaynağindaki sigorta ani-zali. | Sigortayıdehyiftirin. |
| Araç AC güç kaynağına®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®değil. | Aracı AC güç kaynağına®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®,®değil. |
| AC isitma elemani arizalı. Yetkili servisle iletişimeGPCIN. |
| DC güç modunda:
Buzdolabi calismiyor. | DC kablosundaki sigorta arizalı. Rüle üzerindeki sigortadehyiftirilmeli dir.
Yetcili servisle iletişimeGPCIN. |
| Aracı signortası attı. Araç signortasıdehyiftirin. (Lüften araci-nizin kullanım bilavuzuna baker.) |
| Araç aküssü boşalmış. Aküyü test edin ve Şarj edin. |
| Kontak acıkdehyil. Kontalıkıçın. |
| DC isitma elemani arizalı. Yetkili servisle iletişimeGPCIN. |
| Ariza Olası nedeni Önerilen;cüzüm |
| Gaz modunda:
Buzdolabı calismayor. | Gaz Türkiye boş. Gaz Türkiye değiştirin. |
| Gaz valfi kapalı. Açmak-SAÇın valfı cevirin. |
| Gazhattanda hava var. Buzdolabı kapatı tekrar-SAÇın. Gere-kirse prosedür Üç veya dört kez tekrar-layın.
Eşer bólı bir oçak varsa-SAÇın ve gere-kirse buzdolabindaki islemi tekrarlayın. |
| Otomatik modda:
Buzdolabı AC yüzka-ğına bögli olmasına rag-men gazla calismayor. | Şebeke gerilimi;cok)düşuk. Şebeke gerilimi tekrar yeterli olur olmaz, buzdolabı otomatik olarak AC yüzka-ğına gerİ döner. |
| Buzdolabı yeterince soğutmuyor. | Soğutmuna ünitesi etrafindaki hava-landirma yeterlidehyil. | Havalandırma izgarasinı tikel olmadi-ğını kontrol edin. |
| Evaporatorbuzlanmı. Buzdolabı kapağınin düzgün kapanıp kapanmadiğını kontrol edin. Buzdolabı contasinı.Doğrubir sekilde oturdu-ğundan ve hasar görmediğinden emin olun. Buzdolabinbuzunu cözdirün. |
| Sıçaklik;cok:yüksek ayarlanmı. Daha düsseldorfbir sıçaklik ayarlayın. |
| Ortam sıçakkıç:yüksek. Sıçak havanı daha:hizlidenmiş bil-mesi-SAÇın havalandırma izgarasinıbir süreligiçın. |
| Buzdolabı aynıanda;cok fazla,gida konulmş. | Gidalarınbir kılımnı;cıkarin. |
| Buzdolabı aynıanda;cok fazla,sıçak yemek konulmş. | Sıçak yiyeçkıçarin ve tekrar koyma-dan.Once soğumasıbekleyin. |
| Buzdolabı;cok uzun süredir calisma-уr. | Dört veya beş saat sonra sıçakkıçı tekrarkontrol edin. |
7.1 Arıza mesajları ve sinyal sesleri
Tüm arızalar bir uyarı sembolü, bir arıza kimliği ve bir uyarı sesi ile bildirilir. Uyarı sesi 2 dakika sürer ve hata düzeltilene kadar her 30 dakikada bir tekrarlanır.
Birden fazla arıza meydana gelirse, ekran en son arızayı gösterir. Altta kalan arızalar, son arıza onaylandıktan sonra görüntülenir.
RM10.5T, RMS10.5T, RMS10.5XT: Arızalar, TFT ekranın ortasında uyarı sembolü () ile birlikte arıza kodu şeklinde görüntülenir.
RM10.5S, RMS10.5S, RMS10.5XS: Bir arıza durumunda göstergedeki LED uyarı sembolü (▲) sürekli yanar ve LED'ler arızaya göre yanıp söner.
UYARI tipi arıza mesajları
UYARI tipindeki tüm arızalar, arıza giderildikten sonra otomatik olarak sıfırlanır.
| RM10.5T, RMS10.5T, RMS10.5XT | RM10.5S, RMS10.5S, RMS10.5XS | Arıza Çüzüm |
| W01 | | Buzdolabı bömesinde arı- zalı sicagoş;lşensörü | Yetkili servisle iletişiGeorge. |
| W05 | | AC gü;c bağlıdecessi veya AC gerilim <190 V | Buzdolabinl AC Güce bağlayin veya farkl bir enerji Türş seçın, Örn. gaz veya DC Güç. |
| W06 | | DC güc bağlıdecessi Buzdolabinl DC Güce bağlayin veya farkl bir enerji Türş seçın, Örn. gaz veya AC Güç. | |
| W11 | | DC aşır gerilim (>16 V). DC besleme gerilimi anzaltın. | |
| | Yakı ikmali durdurma modu: 15 dakika boyunca gazla calisma engellenir. | 15 dakika bekleyin veyabara calisma modunaGeorge. |
| W10 + uyan sesi | Uyan sesi | Kapak 2 dakikadan uzun suturen alanı. | Kapaşa kapatın. |
HATA tipi arıza mesajları
HATA tipindeki tüm arızalar manuel olarak sıfırlanmalıdır:
▷ RM10.5T, RMS10.5T, RMS10.5XT: Kontrol düğmesine 2 saniye basın. ▷ RM10.5S, RMS10.5S, RMS10.5XS: ① düğmesine 2 saniye basın. Bir uyarı sesi duyulur. Hata sıfırlanır.
| RM10.5T, RM10.5T, RMS10.5XT | RM10.5S, RMS10.5S, RMS10.5XS | Aniza Çözüm | |
| E03 Güç modülü ile ekran ara-sinda böglanti yok | Yetkili servisle iletişiGeorge. |
| E07 Gaz modunda soğutmakapasitesi yok | Cihazın eşig olup olmadigün kontrol edin ve gerekirse)düz olacak seksilde ayarlayın.Hatayı sifirlayın.Bu hata tekrar olusursa yetkili ser- visle iletişiGeorge. |
| E08 AC güç modunda soğutmu-yor | Cihazın eşig olup olmadigün kontrol edin ve gerekirse)düz olacak seksilde ayarlayın.Hatayı sifirlayın.Bu hata tekrar olusursa yetkili ser- visle iletişiGeorge. |
| E09 DC güç modunda soğutmu-yor | Cihazın eşig olup olmadigün kontrol edin ve gerekirse)düz olacak seksilde ayarlayın.Hatayı sifirlayın.Bu hata tekrar olusursa yetkili ser- visle iletişiGeorge. |
| E12 Gaz valfi test hatasi Gazla calistirmak mühkür ilegil. | Hatayı sifirlayın.Bu hata tekrar olusursa yetkili ser- visle iletişiGeorge. |
| E13 Dahili iletişi hatasi Gazla calistirmak mühkür ilegil. | Hatayı sifirlayın.Bu hata tekrar olusursa yetkili ser- visle iletişiGeorge. |
| E14 Bağimsiz gaz modu: Pilpaketlerinin Şarı;cokduşuk | Yeni piller takın ve ardindan hatayı sifirlayın. |
| E50 3 ateşleme depemesindensonra gaz kilidi | Ateşleme mühkür ilegil.Gaz Türkiye boş. Gaz TürkiyeGeorge. |
| RM10.5T, RM10.5S, RMS10.5S, Ariza Çüzüm RMS10.5XT | RM10.5S, RMS10.5S, RMS10.5XS | |
| E51 Gaz kilidi, günc modülände dahilihana | Hatayı sifirlainen. Bu hatay tekrar oluzursa yetkili ser- visle iletişiçe�能. |
| E52 Toprak temasi gaz valfi Hatayı sifirlainen. | Bu hatay tekrar oluzursa yetkili ser- visle iletişiçe�能. |
| E53 Toprak temasi ataseleme elektrodu | Hatayı sifirlainen. Bu hatay tekrar oluzursa yetkili ser- visle iletişiçe�能. |
Buzdolabının kapağı kapanmıyor
NOT
Kapak kapanmıyorsa, kapak kolu açılan tarafta bloke olmuştur.
Kapak kolunun blokajını gösterildiği gibi giderin (şekil 10, sayfa 9).
Buzdolabı kapağı cihazdan tamamen ayrıldı
DİKKAT! Yaralanma riski
Kilitleme pimleri kurcalanırsa veya bükülürse kapak cihazdan tamamen ayrılabilir.
Kapağı gösterildiği gibi yerleştirin (şekil 11, sayfa 9).
8 Temizlik ve bakım
UYARI!
Buzdolabını temizlemeden ve bakımını yapmadan önce her zaman elektrik bağlantısını kesin.
İKAZ!
Temizlerken, buz katmanlarını çıkarmak veya yerinde donmuş nesneleri çözmek için asla keskin temizlik maddeleri ya da sert veya sivri uçlu aletler kullanmayın.
Buzdolabını düzenli olarak ve kirlendiğinde nemli bir bezle temizleyin.
Izgaralara su damlamamasına dikkat edin. Bu elektronik parçalara zarar verebilir. Buzdolabını temizledikten sonra bir bezle kurulayın. Yoğuşma suyu tahliyesini düzenli olarak kontrol edin.
Yoğuşma suyu tahliyesini gerektiğinde temizleyin. Eğer tıkanırsa, yoğuşma suyu buzdolabının altında birikir.
Karavan veya mobil evin dış duvarındaki havalandırma ızgaralarının ve buzdolabı tavan vantilatörünün toz ve kir tutucu maddelerden arınmış olduğundan emin olun. Bu, çalışma sırasında oluşan ısının dağılmasını, buzdolabının zarar görmemesini ve soğutma kapasitesinin azalmamasını sağlar.
8.1 Gaz brülörünün temizlenmesi
UYARI!
- Brülörü temizlemeden önce soğumasını bekleyin. Gaz ekipmanında değişiklik yapmayın.
- Kötü tutuşma veya parlamalar, gaz brülörünün kirli olmasının göstergesidir.
- Üretici, brülörün uzun süre kullanılmadığı durumlarda ve yılda en az bir kez temizlenmesini önerir.
- Sıvılaştırılmış petrol gazı kullanıldığında, temizlik aralığı, kir seviyesine bağlı olarak altı ayda bir veya üç ayda bir olacak şekilde sıklaştırılabilir.
Gösterildiği gibi yapın (şekil 12, sayfa 10).
8.2 Bakım
UYARI!
Gaz ve elektrik tesisatları üzerindeki çalışmalar yalnızca kalifiye teknisyenler tarafından gerçekleştirilmelidir.
Ulusal güvenlik gerekliliklerine uygun olduklarından emin olmak için, cihazı ilk kez çalıştırmadan önce ve iki yılda bir yetkili bir profesyonel tarafından gaz sistemi ve bağlı bacaları kontrol ettirin. Gerçekleştirilen her türlü bakımın kaydını tutun.
9 Garanti
Yasal garanti süresi geçerlidir. Ürün kusurluysa lütfen satıcınızla veya üreticinin ülkenizdeki şubesiyle iletişime geçin (bkz. domatic.com/dealer).
Onarım ve garanti işlemleri için, ürünü aşağıdaki dokümanlarla birlikte gönderin:
- Satın alma tarihini içeren faturanın bir kopyası
- Talebinizin nedeni veya hatanın açıklanması
Kendi kendine onarım veya profesyonel olmayan onarımın güvenlikle ilgili sonuçları olabileceğini ve garantiyi geçersiz kılabileceğini unutmayın.
10 Atık ve İmha
NOT
Cihaz yanıcı gaz içermektedir.
Bu gaz bir uzman tarafından cihazdan tahliye edilmeli ve imha edilmelidir.
Şarj edilmeyen piller, bataryalar veya ışık kaynakları içeren ürünlerin geri dönüşümü
Ürün şarj edilmeyen piller, bataryalar veya ışık kaynakları içeriyorsa, bunları imhadan önce çıkarmanıza gerek yoktur. Bu ürünü nihai olarak imha etmek istiyorsanız, bu işlemin geçerli imha yönetmeliklerine göre nasıl yapılacağı hakkında ayrıntılı bilgi için yerel geri dönüşüm merkezine veya uzman satıcınıza danışın. Ürün ücretsiz olarak imha edilebilir.
Ambalaj malzemesi geri dönüşümü
Ambalaj malzemesini mümkünse ilgili geri dönüşüm atık sistemine kazandırın.
11 Teknik Bilgiler
| RM10.5(S)(T) | RMS10.5(S)(T) | RMS10.5X(S)(T) |
| Bağlanti gerilimi: | 230 V~/50 Hz12 Vg |
| Gaz Miktari | | | |
| Brüt kapasite: | 881 | 781 | 921 |
| Buzdolabı bölimesi: | 78,71 | 69,11 | 80,31 |
| Dondurucu bölimesi: | 9,21 | 9,21 | 12,11 |
| Toplam net kapasite: | 861 | 761 | 901 |
| Dondurucu bölimesi harç | | | |
| Brüt kapasite: | 931 | 831 | 981 |
| Kullanı bilir kapasite: | 911 | 811 | 961 |
| Güç girisi: | 135 W (230 V~)130 W (12 Vg) |
| Enerji tüketimi: 2,8 kWh/24 sa. | (230 V~) | 2,5 kWh/24 sa. (230 V~) | 3,2 kWh/24 sa. (230 V~) |
| Gaz tüketimi: 270 g/24 sa. | |
| İklim Sinifi: SN | |
| Boyutlar Y x G x D: | 821 x 523 x 548 mm | 821 x 523 x 603 mm |
| Ağırkık: | 28 kg | 27,4 kg | 29 kg |
| Muayene/sertifika: | CE E1 |
Cihazınızın AB Uygunluk Beyanı için lütfen dometic.com adresindeki ilgili ürün sayfasına bakın veya doğrudan üretici ile iletişime geçin (arka sayfaya bakın).
Detaylı bilgi
dometic.com
