Produkta veids	Absorbcijas ledusskapis kemperiem un karavānām
Zīmols	Dometic
Modelis	RM 10.5T
Izmēri (Augstums x Platums x Dziļums)	821 x 523 x 548 mm
Svars	28 kg
Barošanas avots	230 V~ / 50 Hz, 12 V=, šķidrā gāze (propāns/butāns)
Elektroenerģijas patēriņš	2,8 kWh/24 h (230 V~)
Gāzes patēriņš	270 g/24 h
Kopējā bruto ietilpība	88 L
Kopējā neto ietilpība	86 L (ieskaitot saldētavas nodalījumu 9,2 L)
Klimatiskā klase	SN
Dzesēšanas līdzeklis	Amonjaks (absorbcijas ķēde)
Galvenās funkcijas	Automātiskais režīms, TFT ekrāns, papildu ventilācija, barošana ar baterijām, ziemas režīms
Drošība	Degvielas pārtraukšana (gāzes bloķēšana 15 min), gāzes drošība, durvju aizslēgšana
Tīrīšana un apkope	Regulāri tīrīt ar mitru drānu, atkausēt pie 3 mm sarma, tīrīt gāzes degli reizi gadā
Apkope	Gāzes instalācijas pārbaude ik pēc 2 gadiem pie speciālista
Garantija	Likumiskā garantija, sazinieties ar izplatītāju vai Dometic

Bieži uzdotie jautājumi - RM 10.5T DOMETIC

Kā ieslēgt Dometic RM 10.5T ledusskapi?

Nospiediet vadības pogu uz 2 sekundēm. Ledusskapis ieslēdzas ar pēdējiem izvēlētajiem iestatījumiem.

Kā izslēgt ledusskapi?

Nospiediet vadības pogu uz 4 sekundēm. Atskan skaņas signāls un ierīce izslēdzas.

Kā noregulēt temperatūru?

Modelī T, atveriet izvēlni 'Dzesēšanas jauda' caur TFT ekrānu un izvēlieties vēlamo līmeni. Modeļos S, vairākas reizes nospiediet temperatūras pogu.

Vai es varu lietot ledusskapi ar gāzi brauciena laikā?

Tikai tad, ja transportlīdzekļa ražotājs to atļauj. Degvielas uzpildes stacijā, pazemes autostāvvietā vai prāmī nekad neizmantojiet gāzes režīmu.

Ko darīt, ja ir gāzes smaka?

Aizveriet gāzes padeves krānu un pudeles vārstu. Atveriet logus, atstājiet telpu, neieslēdziet nevienu slēdzi un lieciet speciālistam pārbaudīt instalāciju.

Kā atkausēt ledusskapi?

Atkausējiet, kad sarma slānis sasniedz apmēram 3 mm. Neizmantojiet mehāniskus instrumentus vai matu žāvētāju. Ievērojiet instrukcijā parādīto procedūru.

Ko nozīmē kļūdu kodi?

W kodi (brīdinājums) pazūd automātiski. E kodi (kļūda) prasa manuālu atiestatīšanu (nospiediet pogu 2 sekundes). Piemērs: E50 = gāzes bloķēšana pēc 3 mēģinājumiem, pārbaudiet pudeli.

Kā izmantot ziemas režīmu?

Ja ilgstoši neizmantojat ierīci, novietojiet durvis ziemas pozīcijā, lai izvairītos no pelējuma. Neizmantojiet brauciena laikā. Vispirms atkausējiet, pēc tam pieskrūvējiet āķi un ieslēdziet tapu.

Vai es varu uzglabāt gāzētos dzērienus saldētavas nodalījumā?

Nē, neuzglabājiet gāzētos dzērienus saldētavas nodalījumā. Uzglabājiet pārtiku, kā norādīts instrukcijā.

Kā tīrīt gāzes degli?

Ļaujiet atdzist, pēc tam notīriet to pēc ilgstošas nelietošanas vai vismaz reizi gadā. Vai izmantojat sašķidrinātu naftas gāzi? Tīriet ik pēc 6 mēnešiem. Ievērojiet shēmu instrukcijā.

LIETOŠANAS INSTRUKCIJA RM 10.5T DOMETIC

Absorbcijas ledusskapis

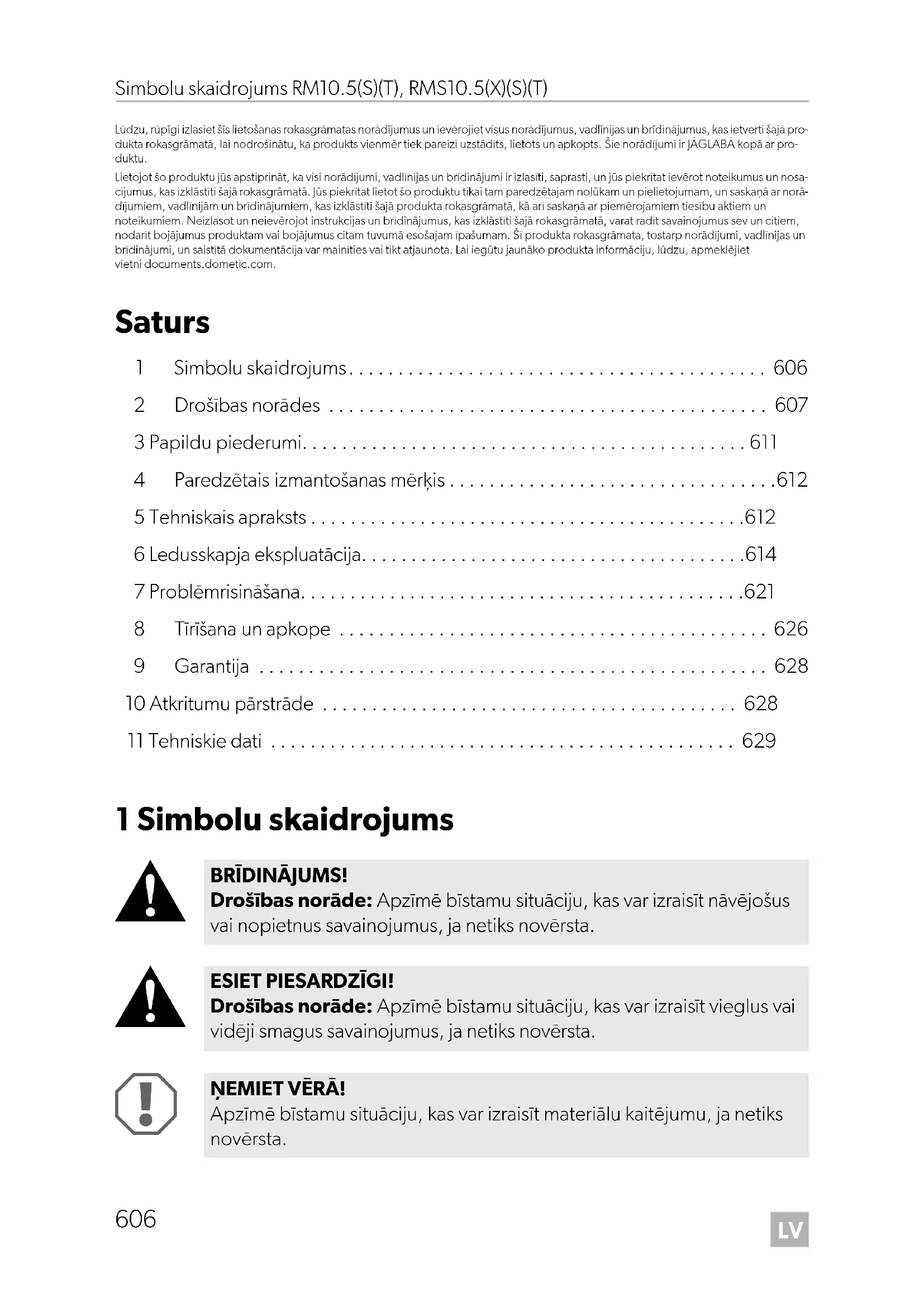

Lietošanas rokasgrāmata 606

8 Apkope un tehniskā apkope

BRĪDINĀJUMS!

1 Simbolu skaidrojums

BRĪDINĀJUMS!

Drošības norāde: Apzīmē bīstamu situāciju, kas var izraisīt nāvējošus vai nopietnus savainojumus, ja netiks novērsta.

ESIET PIESARDZĪGI!

Drošības norāde: Apzīmē bīstamu situāciju, kas var izraisīt vieglus vai vidēji smagus savainojumus, ja netiks novērsta.

NEMIET VĒRĀ!

Apzīmē bīstamu situāciju, kas var izraisīt materiālu kaitējumu, ja netiks novērsta.

PIEZĪME: Papildu informācija produkta lietošanai.

2 Drošības norādes

Šis produkts ir piemērots tikai paredzētajam mērķim un lietojumam saskaņā ar šo instrukciju.

Šajā rokasgrāmatā ir sniegta informācija, kas nepieciešama pareizai produkta uzstādīšanai un/vai lietošanai. Nekvalitatīva uzstādīšana un/vai nepareiza lietošana vai apkope izraisīs neatbilstošu darbību un iespējamus bojājumus.

Ražotājs neuzņemas atbildību par savainojumiem vai produkta bojājumiem, kas radušies šādu iemeslu dēļ:

• nepareiza montāža vai pievienošana, tostarp pārmērīgs spriegums;
• nepareiza apkope vai tādu neoriģinālo rezerves daļu, kuras nav piegādājis ražotājs, lietošana;
• produkta modifikācijas, kuras ražotājs nav nepārprotami apstiprinājis;
• lietošana citiem mērķiem, kas nav aprakstīti šajā rokasgrāmatā.

Ražotājs patur tiesības mainīt produkta ārējo izskatu un specifikācijas.

2.1 Vispārīga drošība

BRĪDINĀJUMS! Šo brīdinājumu neievērošana var izraisīt nāvējošas vai smagas traumas.

Nāvējoša elektrošoka risks

• Ierīci atļauts uzstādīt vai noņemt tikai kvalificētiem speciālistiem.
• Nelietojiet ierīci, ja tai ir redzami bojājumi.
• Ja šīs ierīces elektrības vads ir bojāts, tā nomaiņu drīkst veikt ražotājs, tā klientu apkalpošanas dienests vai līdzvērtīgi kvalificēta persona, lai izvairītos no drošības apdraudējuma.
• Šīs ierīces remontu drīkst veikt tikai kvalificēts speciālists. Nepareizs remonts var izraisīt nopietnu apdraudējumu vai ierīces bojājumus.

Ugunsdrošības apdraudējums

• Aukstumaģenta sistēmā esošais aukstumaģents ir ļoti viegli uzliesmojošs. Ja ir bojāta aukstumaģenta sistēma (jūtama amonjaka smaka): - izslēdziet ierīci;
• nepieļaujiet atklātas liesmas un dzirksteļu klātbūtni;
• labi izvēdiniet telpu.

Sprādzienbīstamība

• Neuzglabājiet ierīcē sprādzienbīstamas vielas, piemēram, aerosola balonus ar propelentiem.

Apdraudējums veselībai

• Nekādā gadījumā neatveriet absorbcijas ierīci. Tajā ir augsts spiediens, un, to atverot, var gūt savainojumus.
• Bērni, kas sasnieguši 8 gadu vecumu, un personas ar ierobežotām fiziskām, uztveres vai garīgām spējām vai bez pieredzes un zināšanām šo ierīci drīkst lietot tikai tad, ja šādas personas tiek uzraudzītas vai ir saņēmušas norādījumus par ierīces drošu lietošanu, un ir izpratušas iespējamos riskus.
• Neļaujiet bērniem rotaļāties ar ierīci.
• Bērni drīkst tīrīt ierīci un veikt tās apkopi tikai pieaugušo uzraudzībā.
• Bērniem vecumā no 3 līdz 8 gadiem ir atļauts piekraut un izkraut dzesēšanas ierīces.

ESIET PIESARDZĪGI! Šo brīdinājumu neievērošana var izraisīt vieglas vai vidēji smagas traumas.

Saspiešanas risks

Sargājiet pirkstus no eņģēm.

ŅEMIET VĒRĀ! Bojājumu risks

• Kondensāta drenāžas atverei vienmēr ir jābūt tīrai.
• Apgaismojuma nomaiņu drīkst veikt tikai klientu apkalpošanas dienests.
• Mazgājot transportlīdzekli, neizmantojiet augstspiediena mazgātāju ventilācijas režģa zonā.
• Aizsedziet ventilācijas režģus ar pārsegu (papildu piederumi), kad mazgājat transportlīdzekli no ārpuses vai ilgāku laiku to neizmantojat.
• Nekādā gadījumā neatveriet aukstumaģenta sistēmu.
• Šis ledusskapis nav piemērots kodīgu vai šķīdinātājus saturošu vielu uzglabāšanai.
• Sargājiet ledusskapi no lietus.

2.2 Droša ekspluatācija

ESIET PIESARDZĪGI! Šo brīdinājumu neievērošana var izraisīt vieglas vai vidēji smagas traumas.

Traumu risks

• Pirms brauciena uzsākšanas aizveriet un aizslēdziet ierīces durvis.
• Ierīces aizmugurē esošais dzesēšanas agregāts darbības laikā kļūst ļoti karsts. Pasargājiet sevi no saskares ar karstām detaļām, noņemot ventilācijas režģus.

NEMIET VĒRĀ! Bojājumu risks

• Nelietojiet šīs ierīces iekšpusē elektroierīces, izņemot tādas, kuru lietošanu šādam nolūkam ir paredzējis ražotājs.

Nodrošiniet, lai ventilācijas atveres nebūtu aizklātas.

- Pārkaršanas risks!

Vienmēr nodrošiniet pietiekamu ventilāciju, lai ierīces radītais siltums varētu izkliedēties. Pārliecinieties, ka ledusskapis ir pietiekamā attālumā no sienām un citiem objektiem, lai nodrošinātu gaisa cirkulāciju.

• Nepiepildiet iekšējo nodalījumu ar ledu vai šķidrumiem.
• Sargājiet ledusskapi un elektrisko vadu no karstuma un mitruma.
• Nodrošiniet, lai pārtikas produkti nepieskartos dzesēšanas kameras sienām.

2.3 Drošība, rīkojoties ar gāzi

BRĪDINĀJUMS! Šo brīdinājumu neievērošana var izraisīt nāvējošas vai smagas traumas.

Sprādzienbīstamība

• Darbiniet ierīci tikai ar tādu spiedienu, kāds norādīts uz marķējuma plāksnītes. Izmantojiet tikai valsts regulām atbilstošus spiediena regulatorus ar fiksētu regulējumu.
• Braukšanas laikā darbiniet ierīci ar gāzi tikai tad, ja transportlīdzekļa ražotājs pieļauj gāzes sistēmas ekspluatāciju braukšanas laikā (skatiet transportlīdzekļa rokasgrāmatu).
• Ievērojiet valstī noteiktās prasības par ierīces ekspluatāciju ar gāzi braukšanas laikā.
• Nekad nedarbiniet ierīci ar gāzi tālāk norādītajās situācijās.

Degvielas uzpildes stacijas, daudzstāvu stāvvietas, uz prāmjiem, transportējot autopiekabi vai dzīvojamo treileri ar citu transportlīdzekli vai evakuatoru.

• Nekad neizmantojiet atklātu liesmu, lai meklētu ierīces noplūdes.
• Ja jūtama gāzes smaka:
• aizveriet gāzes padeves krānu un balona ventili;
• Atveriet visus logus un pametiet telpu;
• nespiediet elektrisko slēdzi;
• nodzēsiet jebkādu atklātu liesmu;
• Lieciet speciālistam pārbaudīt gāzes sistēmu.
• Nekad neuzglabājiet sašķidrinātas gāzes balonus neventilētās platībās vai zem zemes (piltuves formas atveres zemē).
• Sargājiet sašķidrinātās gāzes balonus no tiešiem saules stariem. Temperatūra nedrīkst pārsniegt 50°C.

NEMIET VĒRĀ! Bojājumu risks

• Izmantojiet tikai propānu vai butānu, nevis dabasgāzi (skatīt datus plāksnītē).

PIEZĪME

• Augstumā, kas pārsniedz 1000 m virs jūras līmeņa, var rasties aizdedzes problēmas. Tādā situācijā pārslēdzieties uz citu enerģijas avotu.

2.4 Drošība lietošanas laikā

ESIET PIESARDZĪGI! Šo brīdinājumu neievērošana var izraisīt vieglas vai vidēji smagas traumas.

Apdraudējums veselībai

• Ievietojiet ierīcē tikai tādus produktus, kuriem ir pieļaujama atdzesēšana izvēlētajā temperatūrā.
• Pārtikas produktus drīkst uzglabāt tikai oriģinālajā iepakojumā vai piemērotos traukos.
• Ilgstoša durvju atvēršana var izraisīt būtisku temperatūras paaugstināšanos ierīces nodalījumos.
• Regulāri notīriet virsmas, kas var nonākt saskarē ar pārtiku, un izplūdes sistēmas, kurām var piekļūt.
• Jēlu gaļu un zivis ierīcē turiet piemērotos traukos, lai tās nesaskartos ar citu ēdienu un nevarētu uz tā nopilēt.

Ja ierīce ilgstoši tiek atstāta tukša:

• izslēdziet ierīci;
• atkausējiet ierīci;
• iztīriet un izžāvējiet ierīci;
• atstājiet durvis atvērtas, lai ierīcē neveidotos pelējums.

Traumatisks

• Nepareizas lietošanas gadījumā ierīces durvis vai saldētavas durvis var pilnībā atdalīties. Veriet durvis ciet līdz brīdim, kad augšpusē un apakšpusē dzirdat skaidru klikšķi.
• Neatbalstieties uz atvērtām ierīces durvīm.

ŅEMIET VĒRĀ! Bojājumu risks

• Ja durvis pretējā pusē nav pareizi nofiksējušās, tajā pusē piespiediet durvis augšpusē un apakšpusē, līdz tās nofiksējas.
• Smagus priekšmetus, piemēram, pudeles vai bundžas, novietojiet tikai ierīces durvīs, dārzeņu nodalījumā vai apakšējā plauktā.

PIEZĪME

• Noskaidrojiet pie sava transportlīdzekļa ražotāja, vai jūsu transportlīdzekļa akumulatora vadības sistēmas izslēdz ierīci, lai pasargātu akumulatoru.
• Novietojiet ierīces un saldēšanas skapja durvis ziemas pozīcijā, ja ilgāku laiku neizmantosiet ierīci. Šādi iespējams novērst pelējuma rašanos.
• Apkārtējās vides temperatūrai no +15 °C līdz +25 °C izvēlieties vidējo temperatūras iestatījumu.

3 Papildu p

Apraksts

Ziemas pārsegs WA 130 ventilācijas režīmam LS 200

REF-FANKIT ventilatora komplekts (izvēles aprīkojums)

Piezīme. Ventilatora komplektu iespējams uzstādīt tikai ledusskapjiem, kuriem ir vismaz

1. vai augstāka programmatūras versija (att. 2, 4. lpp.).

Apraksts

Pack R10-BP bateriju bloks autonomai darbībai ar gāzi (izvēles aprīkojums)

Uzglabāšanas komplekti (izvēles aprīkojums)

4 Paredzētais izmantošanas mērķis

Ierīce ir piemērota:

• Uzstādīšanai dzīvojamajās piekabēs un dzīvojamajos transportlīdzekļos
• Ēdiena dzesēšanai, dziļajai sasaldēšanai un uzglabāšanai

Šī ierīce nav piemērota:

Medikamentu uzglabāšanai - Korozīvu vai šķīdinātājus saturošu materiālu uzglabāšanai - Ātrai ēdiena sasaldēšanai

5 Tehniskais apraksts

Šis ledusskapis ir absorbcijas ledusskapis, un to paredzēts ekspluatēt, izmantojot:

• līdzstrāvas barošanas avotu (12 V); maiņstrāvas barošanas avotu;
• sašķidrinātu gāzi (propānu vai butānu).

Ledusskapim ir automātisks darbības režīms, kas izvēlas ekonomiskāko pievienotās enerģijas veidu. Ledusskapis darbojas bez trokšņa.

5.1 Vadības un ekrāna elementi

RM10.5T, RMS10.5T, RMS10.5XT

TFT displejam ir tālāk norādītie vadības un ekrāna elementi (att. 1 A, 4. lpp.).

Simbols Apraksts

Dzesēšanas jaudas indikators

Darbība ar maiņstrāvu

Simbols Apraksts
-+	Darbība ar līdzstrāvu
AUTO	Darbība ar gāzi
	Automātiskais režīms. Automātiskajā režīmā ledusskapis automātiski izvēlas ekonomiskāko darbības veidu tālāk norādītajā prioritāšu secībā.
□	Akumulators. Simbols iedegas, kad ir uzstādīti bateriju bloki (izvēles aprīkojums), un ierīce darbojas autonomā gāzes režīmā.
∞	Ventilators (izvēles aprīkojums). Simbols iedegas, kad aktivizēta ventilatora funkcjja.
CI	Simbols iedegas, kad ledusskapis ir pievienots CI kopnei.
TFT	TFT displeja aptumošošana. Pćc 30 sekunděm displeja spilgtums tiek samazināts iestatītajā limeni.
×	Skaṇa izslēgta. • Par kljūdām un zinojumiem netiek pazinots ar skānas signālu. • Ja durvis ilgstoši ir atvērtas, par to tiek pazinots ar skānas signālu.
	Skaṇa ieslēgta. Par kljūdām, brīdinājumiem un ilgstoši atvērtām durvīm tiek pazinots ar skānas signālu.
↔	Apstiprināt atlasi un atgriezties uz galveno izvēlni.

Simbols Apraksts
①	ON/OFF poga
△	Kjūmes indikators
◎	Darbība ar līdzstrāvu
△	Darbība ar gāzi
Darbība ar mainstrāvu
A	Automātiskais režīms
Temperatūras indikators
Energijas avota izvēles poga
Temperatūras iestatīšanas poga

6 Ledusskapja ekspluatācija

PIEZĪME

• Pirms pirmās lietošanas reizes higiēnas nolūkos tīriet savu jauno ledusskapi no iekšpuses un no ārpuses ar mitru drānu.
• Pirmo reizi izmantojot ledusskapi, iespējama ne pārāk specifiska smaka, kas pēc dažām stundām pazudīs. Kārtīgi izvēdiniet dzīvojamo telpu.
• Novietojiet transportlīdzekli līdzenā vietā, jo īpaši ieslēdzot un piepildot ledusskapi pirms ceļa uzsākšanas.
• Dzesēšanas jaudu var ietekmēt:
• apkārtējā temperatūra (piemēram, vai transportlīdzeklis pakļauts tiešiem saules stariem);
• atdzesējamās pārtikas daudzums; - durvju atvēršanas biežums.

6.1 Padomi optimālai ledusskapja darbībai

• Pirmās 12 stundas pēc ieslēgšanas neievietojiet ledusskapī produktus.
• Neļaujiet transportlīdzekļa salonam pārmērīgi uzkarst (piemēram, izmantojot saulessargus logos vai gaisa kondicionētāju).
• Sargājiet ledusskapi no tiešiem saules stariem (piemēram, izmantojot saulessargus logos).

6.2 Ekspluatācija zemā apkārtējā temperatūrā

ŅEMIET VĒRĀ!

Maiņstrāvas barošanas režīmā un līdzstrāvas barošanas režīmā uzstādiet abus ziemas pārslēgus. Gāzes režīmā vai automātiskajā režīmā uzstādiet tikai apakšējo ziemas pārslēgu. Tādā veidā tiek novērsta karstuma uzkrāšanās, un tiek nodrošināts, ka tvaiki no ledusskapja var atbilstoši izkliedēties.

PIEZĪME

Auksts gaiss var ietekmēt dzesēšanas iekārtas veiktspēju. Ja zemā temperatūrā novērojat dzesēšanas jaudas zudumu, uzstādiet ziemas pārslēgus.

Uzstādiet ziemas pārslēgus (papildpiederumi) saskaņā ar norādījumiem att. 3, 5. lpp..

6.3 Ledusskapja ieslēgšana

Nospiediet 2 sekundes

• RM10.5T, RMS10.5T, RMS10.5XT: vadības slēdzis - RM10.5S, RMS10.5S, RMS10.5XS: ① pogu

Ledusskapis sāk darboties ar pēdējiem izmantotajiem iestatījumiem.

Izvēlnes navigācija: att. 4, 5. lpp.

Nospiediet vadības slēdzi, lai aktivizētu TFT displeju.

Galvenā izvēlne ir sadalīta trīs līnijās.

Galvenā izvēlne Detalizēta izvēlne

Dzesēšanas jaudas izvēlne

Darbības režīma izvēlne

Ja transportlīdzekļa aizdedze ir izslēgta, drošības apsvērumu dēļ ledusskapis pārslēgsies degvielas uzpildes stacijas režīmā. Šajā režīmā gāzes padeve tiek bloķēta uz 15 minūtēm. Pēc tam ledusskapis automātiski pārslēdzas standarta (automātiskajā) režīmā.

Degvielas uzpildes stacijas režīms

• RM10.5T, RMS10.5T, RMS10.5XT: redzams simbols
• RM10.5S, RMS10.5S, RMS10.5XS: mirgo LED

6.8 Autonomais gāzes režīms (papildaprīkojums)

BRĪDINĀJUMS!

Autonomajā gāzes režīmā ledusskapis degvielas uzpildes laikā jāizslēdz manuāli.

PIEZĪME

• Ja nav pieslēgts ne maiņstrāvas, ne līdzstrāvas barošanas avots, baterijām ir slodze arī tad, ja ledusskapis ir izslēgts.
• Ja ledusskapis netiek izmantots, izņemiet baterijas (noplūdes risks).

Autonomajam gāzes režīmam nepieciešams uzstādīt papildu bateriju blokus. Tas nozīmē, ka maiņstrāvas vai līdzstrāvas barošanas avotu pievienošana nav nepieciešama.

Izmantojot 12 baterijas (AA tips), ledusskapis autonomajā gāzes režīmā var darboties 2-3 dienas.

Izmantojot autonomo gāzes režīmu, ņemiet vērā tālāk norādītās darbības īpatnības.

• Ledusskapja iekšējais apgaismojums ir izslēgts.
• Displejs izslēdzas 2 sekundes pēc pēdējās darbības.
• Displejs ik pēc 15 sekundēm uz īsu brīdi ieslēdzas. Tādā veidā tiek paziņots, ka ledusskapis ir ieslēgts. Ja ir kļūdu ziņojumi, displejs paliek ieslēgts.

Autonomā režīma indikatori

• RM10.5T, RMS10.5T, RMS10.5XT: simboli un
• RM10.5S, RMS10.5S, RMS10.5XS: LED mirgošana ik pēc 15 sekundēm

Bateriju blokos nepieciešams nomainīt baterijas

• RM10.5T, RMS10.5T, RMS10.5XT: kad redzama kļūda "E 14"
• RM10.5S, RMS10.5S, RMS10.5XS: kad redzama kļūda

6.9 Dzesēšanas jaudas iestatīšana

PIEZĪME

Apkārtējās vides temperatūrai no +15 °C līdz +25 °C izvēlieties vidēju dzesēšanas jaudu.

Dzesēšanas jaudas iestatīšana.

• RM10.5T, RMS10.5T, RMS10.5XT: izvēlieties nepieciešamo temperatūru dzesēšanas jaudas izvēlnē.
• RM10.5S, RMS10.5S, RMS10.5XS: Atkārtoti spiediet , līdz iestatīts vēlamais temperatūras līmenis.

6.10 Ventilatora izmantošana (izvēles aprīkojums)

Lai izmantotu ventilatoru, to nepieciešams uzstādīt (izvēles aprīkojums).

Ieslēdzot ierīci, ventilators uz īsu brīdi ieslēdzas (funkcijas pārbaude). Ierīces darbības laikā ventilators ieslēdzas tikai tālāk norādītajos gadījumos.

• Ja apkārtējā temperatūra ir augstāka par 32 °C.
• Ja 2 stundu laikā netiek sasniegta iestatītā dzesēšanas temperatūra.
• RM10.5T, RMS10.5T, RMS10.5XT: ja ir aktivizēta ventilatora funkcija.

PIEZĪME

RM10.5T, RMS10.5T, RMS10.5XT: piegādes konfigurācijā ventilatora funkcija ir aktivizēta.

RM10.5S, RMS10.5S, RMS10.5XS: Ventilatora funkcija ir aktivizēta visu laiku, un to nav iespējams deaktivizēt.

RM10.5T, RMS10.5T, RMS10.5XT

Par ventilatoriā darbību norāda simbols.

6.11 Ledusskapja durvju lietošana

ESIET PIESARDZĪGI! - Traumu risks

• Nepareizas lietošanas gadījumā ledusskapja vai saldēšanas nodalījuma durvis var pilnībā atdalīties.
• Neatbalstieties uz atvērtām ledusskapja durvīm.

PIEZĪME

Ja durvis pretējā pusē nav pareizi nofiksējušās, tajā pusē piespiediet durvis augšpusē un apakšpusē, līdz tās nofiksējas.

Ledusskapja durvju aizvēršana un nofiksēšana

▸ Veriet durvis ciet līdz brīdim, kad augšpusē un apakšpusē dzirdat skaidru klikšķi. ✓ Durvis ir aizvērtas un nofiksētas.

• Pārliecinieties, vai ledusskapja dzesēšanas jauda ir atbilstoša pārtikas produktiem, ko vēlaties atdzesēt.
• Ilgstoša durvju atvēršana var izraisīt būtisku temperatūras paaugstināšanos ledusskapja nodalījumos.
• Jēlu gaļu un zivis ledusskapī turiet piemērotos traukos, lai šie produkti nesaskartos ar citu ēdienu un nevarētu uz tā nopilēt.
• Pārtikas produktus drīkst uzglabāt tikai oriģinālajā iepakojumā vai piemērotos traukos.
• Saldēšanas nodalījums ir piemērots ledus gabalu sasaldēšanai un saldēta ēdiena uzglabāšanai. Tas nav piemērots iepriekš atsaldēta ēdiena atkārtotai sasaldēšanai.
• Ja ledusskapis ilgstoši pakļauts temperatūrai, kas zemāka par +10 °C, saldēšanas nodalījumā nav iespējams garantēt vienmērīgu temperatūru. Šādos gadījumos temperatūra saldēšanas nodalījumā var paaugstināties, un tajā uzglabātie produkti var atkust.

ŅEMIET VĒRĀ!

• Maksimālā pieļaujamā slodze uz katru durvju plauktu ir 6 kg. Maksimālā pieļaujamā slodze uz durvīm ir 7,5 kg.
• Smagus priekšmetus, piemēram, pudeles vai bundžas, novietojiet tikai ledusskapja durvīs, apakšējā glabāšanas nodalījumā vai apakšējā plauktā.
• Neievietojiet saldēšanas nodalījumā gāzētus dzērienus.

Glabājiet ēdienu saskaņā ar norādēm (att. 1, 4. lpp.).

6.13 Plauktu novietošana

BRĪDINĀJUMS! Bērnu drošībai

Katrs plaukts ir nostiprināts savā vietā, lai novērstu bērnu ierašanos ledusskapī.

• Izņemiet plauktus tikai tīrīšanas nolūkos.
• Ievietojiet plauktus atpakaļ un nostipriniet tos savā vietā.

Izņemiet plauktu saskaņā ar norādēm (att. 5, 6. lpp.). Ievietojiet plauktu atpakaļ, saskaņā ar norādēm apgrieztā secībā.

6.14 Saldēšanas nodalījuma izņemšana

Saldēšanas nodalījumu iespējams izņemt, lai iegūtu vairāk vietas ledusskapja nodalījumā.

PIEZĪME

• Glabājiet saldēšanas nodalījuma durvis un pamatni drošā vietā, lai izvairītos no bojājumiem.
• Ievietojot saldēšanas nodalījumu atpakaļ ledusskapī, uzstādiet detaļas apgrieztā secībā.

▷ Sekojiet norādījumiem (att. 6, 6. lpp.).

6.15 Ledusskapja atkausēšana

ŅEMIET VĒRĀ!

Neizmantojiet mehāniskus instrumentus vai matu žāvētāju, lai izkausētu ledu vai atbrīvotu piesalušus priekšmetus.

PIEZĪME

Laika gaitā uz dzesēšanas ribām ledusskapja iekšpusē veidojas sasaluma kārta. Ja šī kārta ir aptuveni 3 mm bieza, ledusskapi nepieciešams atkausēt.

▷ Sekojiet norādījumiem (att. 7, 7. lpp.).

6.16 Ledusskapja durvju noregulēšana ziemas pozīcijā

ESIET PIESARDZĪGI!

Ziemas pozīciju nedrīkst izmantot braukšanas laikā.

Noregulējiet ierīces un saldēšanas nodalījuma durvis ziemas pozīcijā, ja neizmantosiet ledusskapi ilgāku laika posmu. Šādi iespējams novērst pelējuma rašanos.

Atkausējiet ledusskapi (nodaļa "Ledusskapja atkausēšana", 6.20. lpp.). Vienā durvju pusē gan augšā, gan apakšā izbīdiet āķus, kas atrodas pie drošības mehānisma (att. 8, 8. lpp.). Piespiediet ledusskapja durvis. Izvirzītā daļa nofiksējas akā.

Atveriet durvis ziemas režīmā, ievērojot tālākās norādes.

Pavelciet durvis uz sevi.

Iebīdiet atpakaļ akus, kas atrodas durvju augšpusē un apakšpusē.

6.17 Bateriju bloki (izvēles aprīkojums)

Ja transportlīdzekļa 12 V līdzstrāvas akumulatora barošanas avots nav pieejams vai tas tiek atslēgts, kamēr ierīce darbojas, elektroniskais vadības bloks automātiski pārslēdzas uz barošanu, izmantojot iekšējās baterijas (ja baterijas ir ievietotas).

Bateriju bloku nodalījumi (papildpiederumi) atrodas labajā un kreisajā pusē zem vadības elementa. Kopā nepieciešamas 12 AA baterijas.

▷ Lai ievietotu baterijas, sekojiet norādījumiem att. 9, 8. lpp.

7 Problēmrisināšana

PIEZĪME

Lai braukšanas laikā droši ekspluatētu dzīvojamās autopiekabes 12 V patērētājus, ir jāpārliecinās, ka velkošais transportlīdzeklis nodrošina pietiekamu spriegumu. Dažos transportlīdzekļos akumulatora vadības sistēma var automātiski atslēgt patērētājus, lai aizsargātu akumulatoru. Sīkāku informāciju jautājiet transportlīdzekļa ražotājam.

Kļūda | Iespējamais iemesls | Ieteicamais risinājums

Mainstrāvas barošanas režims. Ledusskapis nedarbojas.	Mainstrāvas barošanas avota drošinātājs ir bojats.	Nomainiet drošinātāju.
	Transportlidzeklis nav pievienots mainstrāvas barošanas avotam.	Pievienojiet transportlidzekli mainstrāvas barošanas avotam.
	Mainstrāvas sildelements ir bojats.	Sazinieties ar pilnvarotu clientu apkal-pošanas centru.

Kļūda | Iespējamais iemesls | Ieteicamais risinājums

Lidzstrāvas barošanas režims. Ledusskapis nedarbojas.	Lidzstrāvas vada drošinātājs ir bojats.	Drošinātāju vai releju nepieciešams nomainīt. Sazinieties ar pilnvarotu klientu apkal- pošanas centru.
	Ir nostrādājis transportlīdzekla drošinātājs.	Nomainiet transportlīdzekla drošinā- tāju (skatiet sava transportlīdzekla lieto- šanas rokasgrāmatu).
	Transportlīdzekla akumulators ir izlādējies.	Pārbaudiet akumulatoru un uzlādējiet to.
	Aizdedze nav ieslēgta. leslēdziet aizdedzi.
	Lidzstrāvas sildelements ir bojats. Sazinieties ar pilnvarotu klientu apkal- pošanas centru.
Gāzes režims. Ledusskapis nedarbojas.	Gāzes balons ir tutšs. Nomainiet gāzes balonu.
	Gāzes balona vārsts ir aizvērts. Pagrieziet vārstu atvērtā pozīcijā.
	Gāzes sistēmā ir gaïss. Izslēdziet un atkal ieslēdziet ledus- skapi. Ja nepieciešams, atkārtojiet pro-cedūru trīs lidz Četras reizes. Ja uzstādīta gāzes plīts, ieslēdziet to. Nepieciešamības gadījumā atkārtojiet procesu ar ledusskapi.
Automātiskais režims. Ledusskapis darbojas ar gāzi, lái gan tas ir pievie-nots mainstrāvas baroša-nas avotam.	Elektrotīkla spriegums ir pārak zems.	Ledusskapis automātiski pārslēdzas uz mainstrāvas barošanas avotu, kad elek-trotīkla spriegums atkal ir pietiekams.

Kļūda | Iespējamais iemesls | Ieteicamais risinājums

Ledusskapja dzesëšanas jauda nav pietiekama.	Ventilacija ap dzesëšanas iekärtu nav pietiekama.	Pärbaudiet, vai ventilacijas režgis nav blokëts.
	Iztvaicetäjs ir sasalis. Pärbaudiet, vai ledusskapja durvis pil-nibā aizveras. Pärliecinieties, ka ledus-skapja blivslëgs uzstādīts pareizi un nav bojāts. Atkausejiet ledusskapi.
	lestatīta pārāk augsta tempera-tūra.	lestatiet zemāku temperatūru.
	Apkārtējā temperatūra ir pārāk augsta.	Uz brīdi nonemiet ventilacijas režgi, laï siltais gaiss var izplūst Ātrāk.
	Ledusskapī vienlaikus atradās pārāk daudz produktu.	Iznemiet dalu produktu.
	Ledusskapī vienlaikus atradās pārāk daudz siltu produktu.	Iznemiet siltos produktu un laujiet tiem atdzist pirms atkal ivietojiet tos ledusskapī.
	Ledusskapis nav lietots loti ilgu laiku.	Pec Četrām vai piecām stundām atkal pārbaudiet temperatūru.

7.1 Kļūdu ziņojumi un skaņas signāli

Par visām kļūdām tiek paziņots ar brīdinājuma simbolu, kļūdas identifikācijas kodu un skaņas signālu. Skaņas signāls ilgst 2 minūtes, un tas tiek atkārtots ik pēc 30 minūtēm, līdz kļūda ir novērsta.

Ja ir vairākas kļūdas, ekrānā tiek parādīta pēdējā kļūda. Pārējās kļūdas tiek parādītas pēc tam, kad pēdējā kļūda ir apstiprināta.

RM10.5T, RMS10.5T, RMS10.5XT: par kļūdu tiek paziņots ar kļūdas kodu un brīdinājuma simbolu ()NFT displeja vidū.

RM10.5S, RMS10.5S, RMS10.5XS: kļūdas gadījumā displejā nepārtraukti redzams LED brīdinājuma simbols (△), un gaismas diodes mirgo saskaņā ar kļūdu.

WARNING tipa kļūdu ziņojumi

Visas WARNING tipa kļūdas tiek atiestatītas automātiski pēc tam, kad kļūda ir novērsta.

RM10.5T, RMS10.5T, RMS10.5XT	RM10.5S, RMS10.5S, RMS10.5XS	Kjūda Risinājums
W01		Bojats ledusskapja nodali-juma temperatūras sensors	Sazinieties ar pilnvarotu clientu apkalpošanas centru.
W05		Mainstrāvas barošanas avots nav pievienots vai mainstrā-vas spriegums < 190 V	Pievienojiet ledusskapi mainstrāvas barošanas avotam vai izvēlieties citu energia jas veidu, piemēram, gāzi vai lidzstrāvas barošanu.
W06		Lidzstrāvas barošanas avots nav pievienots	Pievienojiet ledusskapi lidzstrāvas barošanas avotam vai izvēlieties citu energia jas veidu, piemēram, gāzi vai lidzstrāvas barošanu.
W11		Lidzstrāvas pārspiegums (>16 V).	Samaziniet lidzstrāvas barošanas spriegumu.
		Degvielas uzpildes stacijas režims: darbība ar gāzi tiek blokēta uz 15 minūtēm.	Gaidiet 15 minūtes vai izvēlieties citu darbības režimu.
W10 + skānas sig-nāls	Skañas sig-nāls	Durvis ir bijušas atvētas ilgāk par 2 minūtēm.	Aizveriet durvis.

ERROR tipa kļūdu ziņojumi

Visas ERROR tipa kļūdas nepieciešams atiestatīt manuāli.

RM10.5T, RMS10.5T, RMS10.5XT: Nospiediet vadības slēdzi 2 sekundes. RM10.5S, RMS10.5S, RMS10.5XS: Nospiediet 2 sekundes.

Atskan signāls. Kļūda ir atiestatīta.

RM10.5T, RM10.5T, RMS10.5XT	RM10.5S, RMS10.5S, RMS10.5XS	Klūda Risinājums
E03 Nav savienojuma starp baro- šanas moduli un displeju			Sazinieties ar pilnvarotu Kunden apkalpošanas centru.
E07 Gāzes režīmā nav dzesēša- nas jaudas			Pärbaudiet, vai ieri neatrodas slipā stāvoklī. Nepiecišamības gadijumā iztaisnojiet to. Atiestatiet klūdu. Ja šī klūda atkārtojas, sazinieties ar Kunden apkalpošanas dienestu.
E08 Mainstrāvas barošanas		režīmā nav dzesēšanas jau-das	Pärbaudiet, vai ieri neatrodas slipā stāvoklī. Nepiecišamības gadijumā iztaisnojiet to. Atiestatiet klūdu. Ja šī klūda atkārtojas, sazinieties ar Kunden apkalpošanas dienestu.
E09 Lidzstrāvas barošanas režimā		nav dzesēšanas jaudas	Pärbaudiet, vai ieri neatrodas slipā stāvoklī. Nepiecišamības gadijumā iztaisnojiet to. Atiestatiet klūdu. Ja šī klūda atkārtojas, sazinieties ar Kunden apkalpošanas dienestu.
E12 Gāzes värsta pābaudes		klūda	Darbība ar gāzi nav iespējama. Atiestatiet klūdu. Ja šī klūda atkārtojas, sazinieties ar Kunden apkalpošanas dienestu.
E13 lekseja sakaru kūme Darbība ar gāzi nav iespējama.			Atiestatiet klūdu. Ja šī klūda atkārtojas, sazinieties ar Kunden apkalpošanas dienestu.
E14 Autonomais gāzes režims.		Bateriju bloka uzlădes lime-nis ir pārak zems	levietojiet jaunas baterijas un atiesta-tiet klūdu.
E50 Gāzes padeve nātraukta		pec 3 aizdedzināšanas mēgi-najumiem	Aizdedzināšana nav iespējama. Gāzes balons ir tukss. Nomainiet gāzes balonu. Atiestatiet klūdu.
RM10.5T, RM10.5S, RMS10.5S, RMS10.5XS	RM10.5S, RMS10.5S, RMS10.5XS	Klūda Risinājums
E51 Pärtraukta gazes padeve, barošanas moduja iekšēja klūme			Atiestatiet klūdu. Ja ši klūda atkārtojas, szinieten ar clientu apkalpošanas dienestu.
E52 Zemējuma kontakts, gazes vārsts			Atiestatiet klūdu. Ja ši klūda atkārtojas, szinieten ar clientu apkalpošanas dienestu.
E53 Zemēšanas kontakts, aizde-dzes elektrods			Atiestatiet klūdu. Ja ši klūda atkārtojas, szinieten ar clientu apkalpošanas dienestu.

Ledusskapja durvis neaizveras

PIEZĪME

Ja durvis vairs neaizveras, durvju rokturis ir bloķēts atvērtajā pusē.

Noņemiet durvju roktura bloķētāju saskaņā ar norādēm (att. 10,9.lpp.).

Ledusskapja durvis pilnībā atdalījušās no ierīces

ESIET PIESARDZĪGI! Traumu risks

Ledusskapja durvis var pilnībā atdalīties no ierīces, ja ar fiksēšanas tapām veiktas manipulācijas vai tās ir saliektas.

Ievietojiet durvis saskaņā ar norādēm (att. 11, 9. lpp.).

8 Tīrīšana un apkope

BRĪDINĀJUMS!

Pirms ledusskapja tīrīšanas un apkopes veikšanas obligāti atvienojiet to no barošanas avota.

NELIETOJIET TĪRĪŠANAS LĪDZEKĻUS!

Veicot tīrīšanu, nekad nelietojiet asus tīrīšanas līdzekļus, kā arī cietus vai smailus instrumentus, lai noņemtu ledu vai atbrīvotu sasalušus priekšmetus.

Ar mitru drānu tīriet ledusskapi regulāri un tad, kad tas kļuvis netīrs. Nepieļaujiet ūdens pilienu iekļūšanu aiz blīvēm. Tas var sabojāt elektroniku. Pēc tīrīšanas nosusiniet ledusskapi ar drānu. Regulāri pārbaudiet kondensāta noplūdes atveri.

Iztīriet kondensāta noplūdes atveri, kad tas nepieciešams. Ja tā ir aizsprostota, kondensāts uzkrāsies ledusskapja apakšā.

Pārliecinieties, ka ventilācijas režģos dzīvojamā treilera vai autopiekabes ārējā sienā un ledusskapja jumta ventilatorā nav putekļu un piesārņotāju. Tādā veidā tiks nodrošināts, ka darbības laikā radītais siltums var izkliedēties, ledusskapis netiek bojāts un dzesēšanas jauda netiek samazināta.

• Netīrumi gāzes degli liecina par sliktu aizdegšanos vai deflagrāciju.
• Ražotājs iesaka tīrīt degli arī tad, ja tas nav izmantots ilgāku laika posmu, kā arī vismaz reizi gadā.
• Izmantojot sašķidrinātu naftas gāzi, tīrīšanu nepieciešams veikt reizi pusgadā vai ceturksnī atkarībā no netīrumu daudzuma.

Sekojiet norādījumiem (att. 12, 10. lpp.).

8.2 Apkope

BRĪDINĀJUMS!

Darbu ar gāzes un elektroiekārtām drīkst veikt tikai kvalificēti tehniķi.

Pirms ierīces pirmās ieslēgšanas reizes, kā arī reizi divos gados lieciet pilnvarotam speciālistam pārbaudīt gāzes sistēmu un pievienotos dūmvadus, lai nodrošinātu, ka tie atbilst valsts drošības prasībām. Uzskaitiet visus veiktos apkopes darbus.

9 Garantija

Ir spēkā likumā noteiktais garantijas periods. Produkta bojājumu gadījumā sazinieties ar tirgotāju vai ražotāja filiāli savā valstī (skatiet dometic.com/dealer).

Nosūtot produktu remontam garantijas ietvaros, pievienojiet šādus dokumentus:

• Čeka kopiju, kurā norādīts iegādes datums;
• pretenzijas iesniegšanas iemeslu vai bojājuma aprakstu.

Ņemiet vērā, ka pašrocīgi vai neprofesionāli veikts remonts var radīt drošības riskus, un garantija var tikt anulēta.

10 Atkritumu pārstrāde

PIEZĪME

Šī ierīce satur uzliesmojošu izolējošo gāzi. Ierīci drīkst demontēt un utilizēt tikai speciālists.

Produktu pārstrāde, kuri satur iebūvētus akumulatorus, atkārtoti uzlādējamus akumulatorus vai gaismas avotus

▸ Ja produktam ir iebūvēts akumulators, atkārtoti uzlādējams akumulators vai gaismas avots, to pirms utilizācijas nav nepieciešams demontēt. Ja vēlaties utilizēt nolietoto produktu, sazinieties ar vietējo atkritumu šķirošanas centru vai specializēto izplatītāju, lai noskaidrotu, kā to pareizi izdarīt saskaņā ar spēkā esošajiem atkritumu apsaimniekošanas noteikumiem. Produktu iespējams utilizēt bez maksas.

Ja iespējams, iepakojuma materiālus izmetiet atbilstošos atkritumu šķirošanas konteineros.

11 Tehniskie dati

	RM10.5(S)(T)	RMS10.5(S)(T)	RMS10.5X(S)(T)
Pieslēguma spriegums:	230 V~/50 Hz12 Vg
Ietilpība
Bruto ietilpība:	88 I	78 I	92 I
Ledusskapja nodalijums:	78,7 I	69,1 I	80,3 I
Saldēšanas nodalijums:	9,2 I	9,2 I	12,1 I
Kopējā neto ietilpība:	86 I	76 I	90 I
Neskaitot saldēšanas nodalijumu
Bruto ietilpība:	93 I	83 I	98 I
Neto ietilpība:	91 I	81 I	96 I
Jauda:	135 W (230 V~)130 W (12 Vg)
Energijas patēriņš: 2,8 kWh/24 h	(230 V~)	2,5 kWh / 24 (230 V~)	3,2 kWh / 24 h (230 V~)
Gāzes patēriņš: 270 g/24 h
Klimata klase: SN
Izmēri (augst. x plat. x Dzi.),:	821 x 523 x 548 mm		821 x 523 x 603 mm
Svars:	28 kg	27,4 kg	29 kg
Pārbaude/sertifikācija:	CE (E1)

Aktuālo ES atbilstības deklarāciju savai ierīcei skatiet attiecīgā produkta lapā vietnē dometic.com vai sazinieties tieši ar ražotāju (skatiet pēdējo lappusi).

Sīkāka informācija

dometic.com

dometic.com

JŪSU VIETĒJAIS IZPLATĪTĀJS

dometic.com/dealer

JŪSU VIETĒJAIS ATBALSTS

dometic.com/contact
