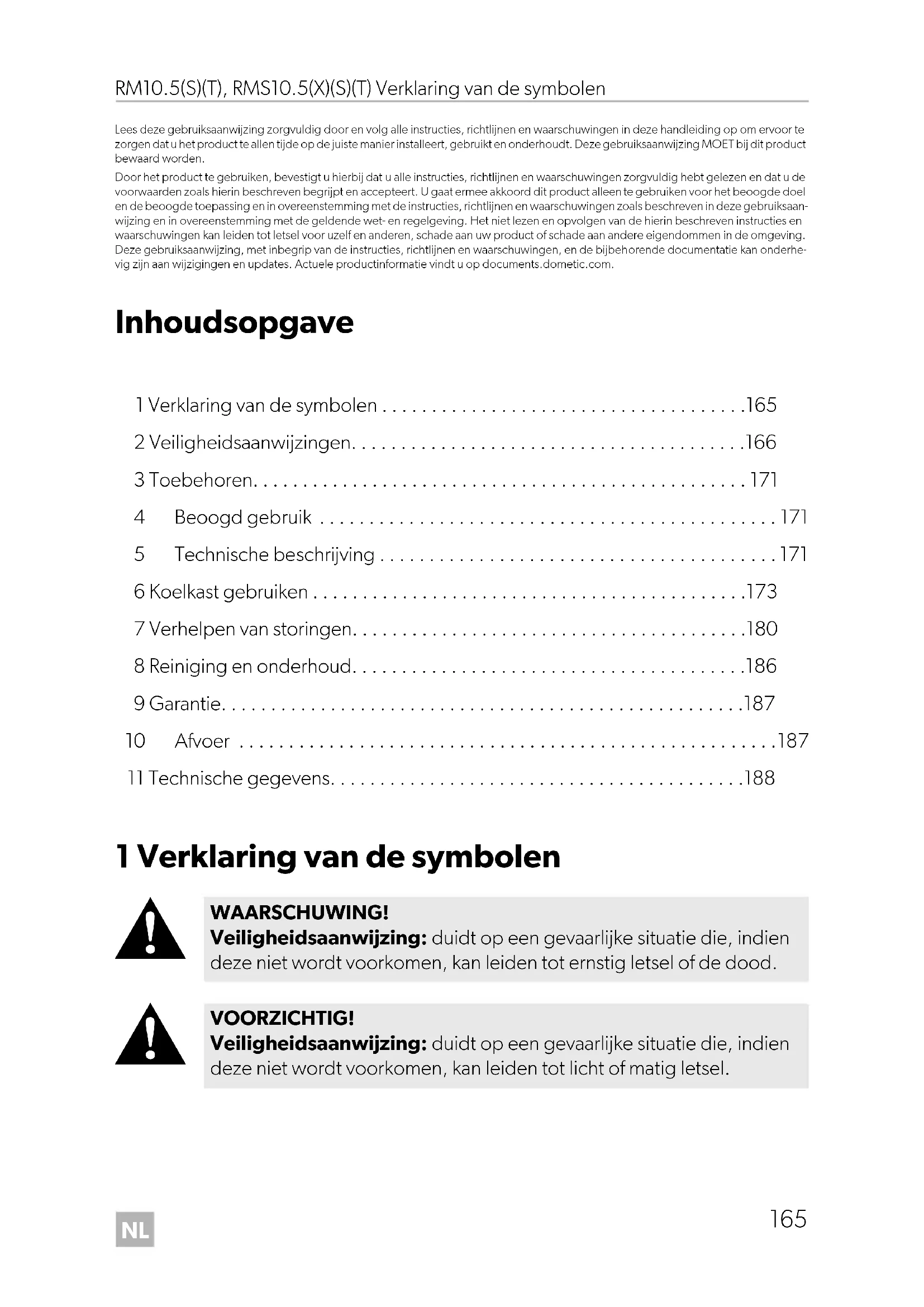

GEBRUIKSAANWIJZING RM 10.5T DOMETIC

• Lees deze gebruiksaanwijzing zorgvuldig door en volg alle instructies, richtlijnen en waarschuwingen in deze handleiding op om ervoor te zorgen dat u het product te allen tijde op de juiste manier installeert, gebruikt en onderhoudt. Deze gebruiksaanwijzing MOET bij dit product bewaard worden. Door het product te gebruiken, bevestigt u hierbij dat u alle instructies, richtlijnen en waarschuwingen zorgvuldig hebt gelezen en dat u de voorwaarden zoals hierin beschreven begrijpt en accepteert. U gaat ermee akkoord dit product alleen te gebruiken voor het beoogde doel en de beoogde toepassing en in overeenstemming met de instructies, richtlijnen en waarschuwingen zoals beschreven in deze gebruiksaan- wijzing en in overeenstemming met de geldende wet- en regelgeving. Het niet lezen en opvolgen van de hierin beschreven instructies en waarschuwingen kan leiden tot letsel voor uzelf en anderen, schade aan uw product of schade aan andere eigendommen in de omgeving. Deze gebruiksaanwijzing, met inbegrip van de instructies, richtlijnen en waarschuwingen, en de bijbehorende documentatie kan onderhe- vig zijn aan wijzigingen en updates. Actuele productinformatie vindt u op documents.dometic.com. Inhoudsopgave 1 Verklaring van de symbolen p. 165
• 2 Veiligheidsaanwijzingen p. 166
• 3 Toebehoren p. 171
• 4 Beoogd gebruik p. 171
• 5 Technische beschrijving p. 171
• 6 Koelkast gebruiken p. 173
• 7 Verhelpen van storingen p. 180
• 8 Reiniging en onderhoud p. 186
• 9 Garantie p. 187
• 10 Afvoer p. 187
• 11 Technische gegevens 1 Verklaring van de symbolen p. 188

WAARSCHUWING! Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot ernstig letsel of de dood. VOORZICHTIG! Veiligheidsaanwijzing: duidt op een gevaarlijke situatie die, indien deze niet wordt voorkomen, kan leiden tot licht of matig letsel.NL Veiligheidsaanwijzingen RM10.5(S)(T), RMS10.5(X)(S)(T)

2 Veiligheidsaanwijzingen Dit product is alleen geschikt voor het beoogde gebruik en de toepassing in over- eenstemming met deze gebruiksaanwijzing. Deze handleiding geeft informatie die nodig is voor een correcte installatie en/of correct gebruik van het product. Een slechte installatie en/of onjuist gebruik of onderhoud leidt tot onbevredigende prestaties en mogelijke storingen. De fabrikant aanvaardt geen aansprakelijkheid voor letsel of schade aan het product die het gevolg is van:

• Onjuiste montage of aansluiting, inclusief te hoge spanning

• Onjuist onderhoud of gebruik van andere dan door de fabrikant geleverde origi- nele reserveonderdelen

• Wijzigingen aan het product zonder uitdrukkelijke toestemming van de fabrikant

• Gebruik voor andere doeleinden dan beschreven in deze handleiding Dometic behoudt zich het recht voor om het uiterlijk en de specificaties van het pro- duct te wijzigen.

2.1 Algemene veiligheid

WAARSCHUWING! Niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood. Levensgevaar door elektrische schok

• Montage en demontage van het apparaat mogen uitsluitend door vakmensen worden uitgevoerd.

• Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.

• Als de aansluitkabel van dit toestel wordt beschadigd, moet deze om gevaar uit te sluiten door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon worden vervangen. LET OP! Duidt op een situatie die, indien deze niet wordt voorkomen, kan leiden tot materiële schade. INSTRUCTIE Aanvullende informatie voor het gebruik van het product.NL RM10.5(S)(T), RMS10.5(X)(S)(T) Veiligheidsaanwijzingen

• Reparaties en onderhoud aan dit apparaat mogen uitsluitend door vakmensen worden uitgevoerd. Door onjuist uitgevoerde reparaties kunnen ernstige gevaren resp. beschadigingen aan het apparaat ontstaan. Brandgevaar

• Het koudemiddel in het koelcircuit is licht ontvlambaar. Bij een beschadiging van het koelcircuit (ammoniakgeur): – Schakelt het toestel uit. – Vermijd open vuur en ontstekingsvonken. – Ventileer de ruimte goed. Explosiegevaar

• Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel. Gevaar voor de gezondheid

• Open het absorptieaggregaat nooit. Het staat onder hoge druk en kan letsel veroorzaken, als het wordt geopend.

• Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door per- sonen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze wor- den begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt.

• Kinderen mogen niet met het toestel spelen.

• Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd.

• Kinderen van 3 tot 8 jaar mogen koelapparaten laden en ontladen

VOORZICHTIG! Niet in acht nemen van deze voorzichtigheids- aanwijzingen kan leiden tot licht of gemiddeld letsel. Beknellingsgevaar

• Grijp niet in de scharnier.

LET OP! Gevaar voor beschadiging

• Houd de condenswateropening altijd schoon.

• De verlichting van het apparaat mag alleen door de klantenservice worden vervangen.

• Gebruik voor de voertuigreiniging rond het ventilatierooster geen hogedrukreiniger.NL Veiligheidsaanwijzingen RM10.5(S)(T), RMS10.5(X)(S)(T)

• Monteer de winterafdekkingen van de ventilatieroosters (toebeho- ren), als het voertuig van buiten wordt gereinigd of langdurig uit bedrijf wordt genomen.

• Open in geen geval het koelcircuit.

• De koelkast is niet geschikt voor de opslag van bijtende of oplosmid- delhoudende stoffen.

• De koelkast mag niet aan regen worden blootgesteld.

2.2 Veiligheid bij het gebruik

VOORZICHTIG! Niet in acht nemen van deze voorzichtigheids- aanwijzingen kan leiden tot licht of gemiddeld letsel. Gevaar voor verwonding

• Sluit en vergrendel de apparaatdeur altijd voor het rijden.

• Het aggregaat aan de achterzijde van het apparaat wordt tijdens gebruik zeer heet. Ga voorzichtig om met hittegeleidende delen van uitgenomen ventilatieroosters.

LET OP! Gevaar voor beschadiging

• Gebruik geen elektrische toestellen binnen het apparaat, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen.

• Let erop dat de ventilatieopeningen niet worden afgedekt.

• Oververhittingsgevaar! Let er altijd op dat de warmte die bij het gebruik ontstaat goed afge- voerd kan worden. Zorg ervoor dat de koelkast op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Vul het binnenreservoir niet met vloeistoffen of ijs.

• Bescherm de koelkast en de kabels tegen hitte en vocht.

• Let erop, dat de spijzen de wanden van de koelruimte niet aanraken.

2.3 Veiligheid tijdens bedrijf met gas

WAARSCHUWING! Niet in acht nemen van deze waarschuwingen kan leiden tot ernstig letsel of de dood. Explosiegevaar

• Het toestel mag uitsluitend met de op het typeplaatje aangegeven druk worden gebruikt. Gebruik alleen vast ingestelde drukregelaars die voldoen aan de nationale voorschriften.NL RM10.5(S)(T), RMS10.5(X)(S)(T) Veiligheidsaanwijzingen

• Gebruik het apparaat tijdens het rijden alleen met gas, als de voertuig- fabrikant gebruik van de gasinstallatie tijdens rijden toestaat (zie voertuighandleiding).

• Controleer de nationale voorschriften inzake gebruik van het apparaat met gas tijdens rijden.

• Gebruik het apparaat nooit met gas –op tankstations – in parkeergarages – op ponten – tijdens transport van de caravan of de camper met een transport- of sleepwagen

• Het toestel nooit met open vuur op lekkage controleren.

• Bij gasgeur: – Sluit de afsluitkraan van de gasvoorziening en het ventiel van de gasfles. – Open alle ramen en verlaat de ruimte. – Bedien geen elektrische schakelaars. –Blus open vuur. – Laat de gasinstallatie door een vakbedrijf controleren.

• Bewaar de flessen met vloeibaar gas nooit op niet-geventileerde plaatsen of onder grondniveau (trechtervormige kuilen in de grond).

• bescherm flessen met vloeibaar gas tegen directe zonnestralen. De temperatuur mag niet hoger zijn dan 50 °C.

LET OP! Gevaar voor beschadiging

• Gebruik alleen vloeibaar gas, geen aardgas (zie typeplaatje).

• Op een hoogte boven 1000 m kunnen ontstekingsproblemen optreden. Ga over op een andere energiesoort, indien mogelijk.

2.4 Veiligheid bij bediening

VOORZICHTIG! Niet in acht nemen van deze voorzichtigheids- aanwijzingen kan leiden tot licht of gemiddeld letsel. Gevaar voor de gezondheid

• Controleer of het koelvermogen van het apparaat voldoet aan de eisen van de levensmiddelen die u wilt koelen.

• Langdurig openen van de deur kan leiden tot een aanzienlijke temperatuurstijging in de compartimenten van het apparaat.

• Reinig oppervlakken die in contact komen met voedsel en aftap- systemen regelmatig.

• Sla rauw vlees en vis op in geschikte containers in het apparaat, zodat ze niet met andere levensmiddelen in contact komen of erop druppelen.

• Als het apparaat langdurig leeg blijft: – Schakel het apparaat uit. – Ontdooi het apparaat. – Reinig het apparaat en droog het af. – Laat de deur open om schimmelvorming in het apparaat te voorkomen. Gevaar voor verwonding

• De apparaatdeur of vriesvakdeur kunnen door verkeerd gebruik compleet van het apparaat losraken. Druk de deur dicht tot u boven en onder een duidelijke klik hoort.

• Leun niet op de geopende apparaatdeur.

LET OP! Gevaar voor beschadiging

• Als de deur op de tegenoverliggende zijde niet correct vergrendeld is, drukt u voorzichtig op de zijde boven en beneden tot deze ver- grendelt.

• Bewaar zware voorwerpen zoals flessen of conserven uitsluitend in de apparaatdeur, in het groentevak of op het onderste draagrooster.

• Vraag uw voertuigfabrikant of het accumanagement van uw voertuig ter bescherming van de accu verbruikers uitschakelt.

• Zet de apparaatdeur en de vriesvakdeur in winterstand, als het appa- raat langdurig niet gaat worden gebruikt. Zo wordt schimmelvorming voorkomen.

• Selecteer bij omgevingstemperaturen van +15 °C bis +25 °C de gemiddelde temperatuurinstelling.NL RM10.5(S)(T), RMS10.5(X)(S)(T) Toebehoren

3Toebehoren 4 Beoogd gebruik Dit toestel is geschikt voor:

• Installatie in caravans en campers

• Koelen, diepvriezen en bewaren van levensmiddelen Het toestel is niet geschikt voor:

• De opslag van geneesmiddelen

• De opslag van corroderende substanties of substanties die oplosmiddelen bevatten

• Snel vriezende levensmiddelen 5 Technische beschrijving De koelkast is een absorptiekoelkast en is bedoeld voor gebruik

• met een gelijkstroomvoeding (12 V)

• met een wisselstroomvoeding

• met vloeibaar gas (propaan- of butaangas) De koelkast heeft een automatische bedrijfsmodus die de meest efficiënte aangeslo- ten energiesoort selecteert. De koeleenheid werkt geruisloos. Beschrijving Winterafdekking WA 130 voor het ventilatierooster LS 200 Optionele ventilatorset REF-FANKIT Opmerking: De ventilatorset kan alleen worden geïnstalleerd in koelkasten met softwareversie 36 of hoger (afb. 2, pagina 4). Optioneel accupack Pack R10-BP voor standalone-gasbedrijf Optionele opslagsetNL Technische beschrijving RM10.5(S)(T), RMS10.5(X)(S)(T)

Het TFT-display heeft de volgende bedienings- en displayelementen (afb. 1 A, pagina 4): Symbool Beschrijving Indicatie koelcapaciteit Gebruik met wisselstroom Gebruik met gelijkstroom Gebruik met gas Automatische modus: In de automatische modus selecteert de koelkast automatisch de meest efficiënte bedrijfsmodus overeenkomstig de volgende priori- teit: Accu: Symbool gaat branden als de accupacks (optioneel) zijn geplaatst en het toestel zich in standalone-gasbedrijf bevindt. Ventilator (optioneel): Symbool gaat branden, als de ventilatorfunctie wordt geactiveerd. Symbool gaat branden, als de koelkast wordt verbonden met de CI- bus. TFT-display dimmen Na 30 seconden wordt de helderheid van het display gereduceerd tot een ingesteld niveau. Piep uit:

• Foutmeldingen en waarschuwingen worden niet akoestisch gemeld.

• Als de deur langdurig geopend is, wordt dit akoestisch gemeld. Piep aan: Foutmeldingen, waarschuwingen en langdurig openstaande deur worden akoestisch gemeld. Bevestig de selectie en keer terug naar het hoofdmenuNL RM10.5(S)(T), RMS10.5(X)(S)(T) Koelkast gebruiken

RM10.5S, RMS10.5S, RMS10.5XS

Het leddisplay heeft de volgende bedienings- en displayelementen (afb. 1 B, pagina 4): 6Koelkast gebruiken

Symbool BeschrijvingAan-/uit-schakelaarStoringsindicatieGebruik met gelijkstroomGebruik met gasGebruik met wisselstroomAutomatische modusTemperatuurweergaveEnergieselectieknopTemperatuurselectieknopINSTRUCTIE • Alvorens de nieuwe koelkast in gebruik te nemen, moet deze uit hygiënische redenen van binnen en van buiten met een vochtige doek worden gereinigd.• Bij de eerste ingebruikname van de koelkast kunnen geurtjes ont-staan die na enkele uren vervliegen. Ventileer de ruimte goed.• Parkeer het voertuig horizontaal, in het bijzonder bij ingebruikname en bij het vullen van de koelkast voor het begin van de reis.• Het koelvermogen kan worden beïnvloed door:– de omgevingstemperatuur (bijvoorbeeld als het voertuig is blootgesteld aan direct zonlicht)– de hoeveelheid levensmiddelen die moet worden gekoeld– het aantal keren dat de deur wordt geopend

6.1 Tips voor optimaal gebruik van de koelkast

• Bewaar de eerste 12 bedrijfsuren na starten geen waren in de koelkast.

• Bescherm het voertuiginterieur tegen overmatig verwarmen (bijvoorbeeld zon- neschermen in de vensters, airco).

• Bescherm de koelkast tegen direct zonlicht (bijvoorbeeld zonneschermen in de vensters).

6.2 Gebruik bij lage buitentemperaturen

➤ Monteer de winterafdekkingen (toebehoren) zoals afgebeeld in afb. 3, pagina 5.

6.4 De koelkast uitschakelen

➤ 4 seconden indrukken – RM10.5T, RMS10.5T, RMS10.5XT: de regelknop – RM10.5S, RMS10.5S, RMS10.5XS: de toets ✔ Er klinkt een pieptoon en de koelkast wordt uitgeschakeld. LET OP! Monteer voor wissel- en gelijkstroombedrijf beide winterafdekkingen. Monteer voor gasbedrijf of automatisch bedrijf alleen de onderste win- terafdekking. Zo wordt warmteophoping voorkomen en kunnen de emissies van de koelkast correct worden weggeleid. INSTRUCTIE Koude lucht kan de prestaties van de koeleenheid beperken. Monteer de winterafdekkingen, als bij lage buitentemperaturen een verlies van koelvermogen wordt vastgesteld.NL RM10.5(S)(T), RMS10.5(X)(S)(T) Koelkast gebruiken

6.5 Gebruik van de koelkast

(RM 10.5T, RMS 10.5T, RMS 10.5XT) Menunavigatie: afb. 4, pagina 5 ➤ Druk op de regelknop om het TFT-display te activeren. Het hoofdmenu is in drie regels onderverdeeld: ➤ Selecteer met de regelknop het gewenste detailmenu. ➤ Druk op de regelknop om het gewenste detailmenu te openen. ➤ Navigeer met de regelknop door het detailmenu. ✔ Geselecteerde instellingen worden blauw weergegeven. ➤ Druk op de regelknop om de gewenste instelling te selecteren. ➤ Bevestig de selectie met .

6.6 Gebruik van de koelkast

(RM 10.5S, RMS 10.5S, RMS 10.5XS) Bedieningselementen ➤ Druk herhaaldelijk op tot de led de gewenste bedrijfsmodus aangeeft. ➤ Druk herhaaldelijk op tot het gewenste temperatuurniveau is geselecteerd.

Hoofdmenu Detailmenu Koelvermogenmenu Bedrijfsmodusmenu Instellingenmenu WAARSCHUWING! Schakel de koelkast uit of selecteer een andere bedrijfsmodus, als de tankstop langer dan 15 minuten duurt. MODENL Koelkast gebruiken RM10.5(S)(T), RMS10.5(X)(S)(T)

Als het voertuig wordt uitgezet, schakelt de koelkast uit veiligheidsredenen naar tankstopmodus. Hierdoor wordt gasbedrijf 15 minuten geblokkeerd. De koelkast schakel dan automatisch terug naar de standaard automatische modus. In tankstopmodus

• RM10.5T, RMS10.5T, RMS10.5XT: het symbool wordt weergegeven

• RM10.5S, RMS10.5S, RMS10.5XS: de led knippert

6.8 Standalone-gasbedrijf (toebehoren)

Voor standalone-gasbedrijf moeten de optionele accupacks worden gemonteerd. Hierdoor is het aansluiten van wissel- of gelijkstroomvoeding overbodig. Bij gebruik van 12 batterijen (type AA) kan de koelkast 2 tot 3 dagen in standalone- gasbedrijf worden gebruikt. Neem voor standalone-gasbedrijf het volgende in acht:

• Het licht in de koelkast blijft uitgeschakeld.

• Het display gaat 2 seconden na het laatste bedrijf uit.

• Het display schakelt elke 15 seconden even in. Dit geeft aan dat de koelkast aan is.

• Bij foutmeldingen blijft het display ingeschakeld. Standalone-gasbedrijf wordt aangegeven

• RM10.5T, RMS10.5T, RMS10.5XT: door de symbolen en

• RM10.5S, RMS10.5S, RMS10.5XS: door om de 15 seconden oplichten van de led De accu’s in het accupack moeten worden vervangen

• RM10.5T, RMS10.5T, RMS10.5XT: als de fout „E 14” wordt weergegeven

• RM10.5S, RMS10.5S, RMS10.5XS: als de fout / wordt weergegeven WAARSCHUWING! In standalone-gasbedrijf moet de koelkast tijdens taken handmatig wor- den uitgeschakeld. INSTRUCTIE

• Als geen wissel- of gelijkstroom is aangesloten, worden de accu’s ook belast als de koelkast uit is.

• Verwijder de accu’s, als de koelkast niet wordt gebruikt (lekkageri- sico).NL RM10.5(S)(T), RMS10.5(X)(S)(T) Koelkast gebruiken

➤ Stel het koelvermogen in: – RM10.5T, RMS10.5T, RMS10.5XT: Selecteer het gewenste temperatuur- niveau in het menu voor koelvermogen. – RM10.5S, RMS10.5S, RMS10.5XS: Druk herhaaldelijk op tot het gewenste temperatuurniveau is geselecteerd

6.10 Ventilatorgebruik (optioneel)

Voor ventilatorgebruik moet de optionele ventilator worden geïnstalleerd. Als het toestel wordt ingeschakeld, wordt de ventilator kort ingeschakeld (functie- controle). Tijdens gebruik van het toestel wordt de ventilator alleen ingeschakeld:

• Als de omgevingstemperatuur hoger is dan 32 °C.

• Als de ingestelde koeltemperatuur niet binnen 2 uur wordt bereikt.

• RM10.5T, RMS10.5T, RMS10.5XT: Als de ventilatorfunctie is geactiveerd.

Ventilatorbedrijf wordt aangegeven door het symbool .

6.11 De koelkastdeur gebruiken

INSTRUCTIE Selecteer bij omgevingstemperaturen van +15 °C tot +25 °C het gemiddelde koelvermogen. INSTRUCTIE RM10.5T, RMS10.5T, RMS10.5XT: Bij levering is de ventilatorfunctie geactiveerd. RM10.5S, RMS10.5S, RMS10.5XS: De ventilatorfunctie is altijd geactiveerd en kan niet worden gedeactiveerd. VOORZICHTIG! – Letselgevaar

• De koelkastdeur of vriesvakdeur kunnen compleet losraken, als het toestel onjuist wordt gebruikt.

• Leun niet op de geopende koelkastdeur.NL Koelkast gebruiken RM10.5(S)(T), RMS10.5(X)(S)(T)

De koelkastdeur sluiten en vergrendelen ➤ Druk de deur dicht tot een duidelijke klik aan de boven- en onderzijde hoorbaar is. ✔ De deur is nu gesloten en vergrendeld.

6.12 Aanwijzingen over het bewaren van levensmiddelen

➤ Bewaar levensmiddelen zoals afgebeeld (afb. 1, pagina 4). INSTRUCTIE Als de deur niet correct is vergrendeld aan de tegenoverliggende zijde, daar voorzichtig op de boven- en onderzijde van de deur drukken zodat deze correct vergrendelt. VOORZICHTIG! – Gevaar voor de gezondheid!

• Controleer of het koelvermogen van de koelkast geschikt is voor de levensmiddelen die u wilt koelen.

• Langdurig openen van de deur kan leiden tot een aanzienlijke tem- peratuurstijging in de compartimenten van de koelkast.

• Bewaar rauw vlees en rauwe vis in geschikte houders in de koelkast, zodat contact met andere levensmiddelen niet mogelijk is, ook niet door druppelen.

• Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard.

• Het vriesvak is geschikt voor het maken van ijsblokjes en het bewa- ren van bevroren levensmiddelen. Het is niet geschikt voor het bewaren van eerder ontdooide levensmiddelen.

• As de koelkast langdurig wordt blootgesteld aan een ruimtetempe- ratuur onder +10 °C, kan een gelijkmatige temperatuur in het vries- vak niet worden gegarandeerd. Dit kan leiden tot een temperatuurstijging in het vriesvak waardoor de opgeslagen levens- middelen kunnen ontdooien. LET OP!

• Het maximum gewicht per deurlegbord is 6 kg. Het maximum gewicht voor de gehele deur is 7,5 kg.

• Bewaar zware voorwerpen zoals flessen of conserven uitsluitend in de koelkastdeur, in het onderste vak of op het onderste legbord.

• Bewaar geen koolzuurhoudende dranken in het vriesvak.NL RM10.5(S)(T), RMS10.5(X)(S)(T) Koelkast gebruiken

➤ Verwijder het legbord zoals afgebeeld (afb. 5, pagina 6). ➤ Monteer het legbord in omgekeerde volgorde.

6.14 Vriesvak verwijderen

U kunt het vriesvak verwijderen om meer plaats te maken voor het koelkastdeel.

➤ Ga als volgt te werk (afb. 6, pagina 6).

➤ Ga als volgt te werk (afb. 7, pagina 7).

WAARSCHUWING! Gevaar voor kinderen! Alle legborden zijn vast bevestigd om te voorkomen dat kinderen in de koelkast klimmen.

• Verwijder de legborden alleen voor reiniging.

• Breng de legborden weer aan en vergrendel ze. INSTRUCTIE

• Bewaar de vriesvakdeur en de vriesvakbodem op een veilige plek om beschadiging te voorkomen.

• Voer de inbouw in omgekeerde volgorde uit. LET OP! Gebruik geen gereedschap of een föhn om ijs of losse bevroren delen te verwijderen. INSTRUCTIE Na verloop van tijd vormt zich rijp op de koelribben in de koelkast. Als deze rijplaag ongeveer 3 mm bedraagt, moet de koelkast worden ont- dooid. VOORZICHTIG! De winterpositie mag niet tijdens rijden worden gebruikt.NL Verhelpen van storingen RM10.5(S)(T), RMS10.5(X)(S)(T)

Zet de koelkastdeur en de vriezerdeur in winterpositie, als u de koelkast langdurig niet gaat gebruiken. Zo wordt schimmelvorming voorkomen. ➤ Ontdooi de koelkast (hoofdstuk „De koelkast ontdooien” op pagina 179). ➤ Schroef de haak bij de vergrendeling helemaal boven en onder aan een zijde van de deur los (afb. 8, pagina 8). ➤ Duw tegen de koelkastdeur. ✔ De uitstekende pen vergrendelt in de haak. Open de deur in wintermodus als volgt: ➤ Trek de deur naar u toe. ➤ Duw de uitstekende haken aan de boven- en onderzijde van de deur er weer in.

6.17 Optionele accupacks

Als de 12 V-gelijkspanningsvoorziening van het voertuig zelf ontbreekt of bij een onderbreking van de stroomvoorziening terwijl de apparatuur in bedrijf is, schakelt de ECU automatisch om naar de interne batterijspanning (mits er batterijen zijn geplaatst). De vakken voor de accupacks (toebehoren) bevinden zich rechts en links onder het bedieningselement. Er zijn in totaal 12 AA-batterijen vereist. ➤ Ga te werk zoals weergegeven in afb. 9, pagina 8 om de batterijen te plaatsen. 7 Verhelpen van storingen

INSTRUCTIE Voor een veilig gebruik van de 12 V-verbruikers in de caravan moet wor- den gegarandeerd dat het sleepvoertuig voldoende spanning levert. Bij sommige voertuigen schakelt het accumanagement de verbruikers automatisch uit om de voertuigaccu te beschermen. Raadpleeg uw voertuigfabrikant voor meer informatie.NL RM10.5(S)(T), RMS10.5(X)(S)(T) Verhelpen van storingen

Storing Mogelijke oorzaak Voorstel tot oplossing Bij gebruik met wissel- stroom: De koelkast werkt niet. De zekering in de wisselstroom- voorziening is defect. Vervang de zekering. Het voertuig is niet verbonden met de wisselstroomvoorziening. Sluit het voertuig aan op de wissel- stroomvoorziening. Het wisselstroom-verwarmings- element is defect. Raadpleeg een geautoriseerde klan- tenservice. Bij gebruik met gelijkstroom: De koelkast werkt niet. De zekering in de gelijkstroomlei- ding is defect. De zekering van het relais moet wor- den vervangen. Raadpleeg een geautoriseerde klan- tenservice. De voertuigzekering is doorge- brand. Vervang de voertuigzekering. (zie ook de gebruiksaanwijzing van uw voer- tuig.) De voertuigaccu is ontladen. Controleer de voertuigaccu, en laad deze op. De ontsteking is niet ingescha- keld. Schakel het contact in. Het gelijkstroom-verwarmings- element is defect. Raadpleeg een geautoriseerde klan- tenservice. Bij gebruik met gas: De koelkast werkt niet. Gasfles is leeg. Gasfles vervangen. De gasklep is gesloten. Draai de klep open. In de leiding bevindt zich lucht. Schakel de koelkast uit en weer in. Herhaal de procedure eventueel drie tot vier keer. Schakel het kooktoestel in, indien gemonteerd, en herhaal de procedure met de koelkast indien nodig. In automatisch bedrijf: De koelkast werkt in gas- bedrijf, hoewel hij op het wisselstroomnet is aange- sloten. De netspanning is te laag. De koelkast schakelt automatisch terug naar wisselstroombedrijf zodra de netspanning weer voldoende is.NL Verhelpen van storingen RM10.5(S)(T), RMS10.5(X)(S)(T)

Alle fouten worden aangegeven door een waarschuwingssymbool, een fout-ID en een pieptoon. Piepen duurt minstens 2 minuten en wordt elke 30 minuten herhaald tot de fout is verholpen. Als meerdere fouten gelijktijdig optreden, toont het display de laatste fout. De ove- rige fouten verschijnen nadat de laatste fout werd bevestigd. RM10.5T, RMS10.5T, RMS10.5XT: Fouten worden aangegeven door een fout- code met een waarschuwingssymbool ( ) in het midden van het TFT-display. RM10.5S, RMS10.5S, RMS10.5XS: Bij een fout gaat het led-waarschuwingssym- bool ( ) op het display permanent branden en knipperen de leds overeenkomstig de fout. De koelkast koelt onvol- doende. De beluchting rond het aggre- gaat is onvoldoende. Controleer of het ventilatierooster vrij is. IJsvorming op verdamper. Controleer of de koelkastdeur correct sluit. Controleer of de koelkastafdich- ting correct afsluit en onbeschadigd is. Ontdooi de koelkast. De temperatuur is te hoog inge- steld. Selecteer een lagere temperatuur. De omgevingstemperatuur is te hoog. Verwijder het ventilatierooster tijdelijk, zodat de warme lucht sneller ontwijkt. Er werden te veel levensmidde- len in een keer in de koelkast geplaatst. Verwijder een deel van de levensmid- delen. Er werden te veel warme levens- middelen in een keer in de koel- kast geplaatst. Neem de warme levensmiddelen eruit. Laat ze afkoelen, alvorens ze er opnieuw in te doen. De koelkast is nog niet lang in gebruik. Controleer de temperatuur opnieuw na vier tot vijf uur. Storing Mogelijke oorzaak Voorstel tot oplossingNL RM10.5(S)(T), RMS10.5(X)(S)(T) Verhelpen van storingen

WAARSCHUWING-type foutmeldingen Alle fouten van het WAARSCHUWING-type worden automatisch gereset nadat de fout werd verholpen. FOUT-type foutmeldingen Alle fouten van het FOUT-type moeten handmatig worden gereset: ➤ RM10.5T, RMS10.5T, RMS10.5XT: Druk 2 seconden op de regelknop. ➤ RM10.5S, RMS10.5S, RMS10.5XS: Druk 2 seconden op . ✔ Er klinkt een pieptoon. ✔ De fout is gereset. RM10.5T, RMS10.5T, RMS10.5XT RM10.5S, RMS10.5S, RMS10.5XS Storing Oplossing W01 Defecte temperatuursensor in het koeldeel Raadpleeg een geautoriseerde klantenservice. W05 Wisselstroomvoeding niet verbonden of wisselstroom- spanning <190 V Sluit de koelkast aan op wissel- stroom of selecteer een ander ener- gietype bijvoorbeeld gas of gelijkstroom. W06 Gelijkstroomvoeding niet verbonden Sluit de koelkast aan op gelijkstroom of selecteer een andere energietype, bijvoorbeeld gas of wisselstroom. W11 Gelijkstroomoverspanning (>16 V). Reduceer de gelijkstroomvoedings- spanning. Tankstopmodus: Gasbedie- ning wordt 15 minuten geblokkeerd. Wacht 15 minuten of schakel naar een andere modus. W10 + piep Piep De deur is langer dan 2 seconden geopend. Sluit de deur.NL Verhelpen van storingen RM10.5(S)(T), RMS10.5(X)(S)(T)

RM10.5T, RMS10.5T, RMS10.5XT RM10.5S, RMS10.5S, RMS10.5XS Storing Oplossing E03 Geen verbinding tussen voe- dingseenheid en display Raadpleeg een geautoriseerde klantenservice. E07 Geen koelcapaciteit in gas- modus Controleer of het toestel is gekan- teld en maak het indien nodig waterpas. Reset de fout. Neem contact op met de klanten- service, als de fout herhaaldelijk optreedt. E08 Geen koelcapaciteit in wis- selstroommodus Controleer of het toestel is gekan- teld en maak het indien nodig waterpas. Reset de fout. Neem contact op met de klanten- service, als de fout herhaaldelijk optreedt. E09 Geen koelcapaciteit in gelijkstroommodus Controleer of het toestel is gekan- teld en maak het indien nodig waterpas. Reset de fout. Neem contact op met de klanten- service, als de fout herhaaldelijk optreedt. E12 Gasklepcontrolefout Gasbediening is niet mogelijk. Reset de fout. Neem contact op met de klanten- service, als de fout herhaaldelijk optreedt. E13 Interne communicatiefout Gasbediening niet mogelijk. Reset de fout. Neem contact op met de klanten- service, als de fout herhaaldelijk optreedt. E14 In standalone-gasbedrijf: De acculading van de accupacks is te laag Plaats de nieuwe accu’s en reset de fout.NL RM10.5(S)(T), RMS10.5(X)(S)(T) Verhelpen van storingen

Koelkastdeur sluit niet

➤ Ontgrendel de deur zoals weergegeven (afb. 0, pagina 9). Koelkastdeur is compleet losgeraakt van het toestel

➤ Plaats de deur zoals weergegeven (afb. a, pagina 9). E50 Gasblokkering na 3 ontste- kingspogingen Ontsteking niet mogelijk. Gasfles is leeg. Gasfles vervangen. Reset de fout. E51 Gasblokkering, interne fout in de voedingsmodule Reset de fout. Neem contact op met de klanten- service, als de fout herhaaldelijk optreedt. E52 Aardcontact, gasklep Reset de fout. Neem contact op met de klanten- service, als de fout herhaaldelijk optreedt. E53 Aardcontact, ontstekings- elektrode Reset de fout. Neem contact op met de klanten- service, als de fout herhaaldelijk optreedt. INSTRUCTIE Als de deur niet meer afdichtend sluit, is de deurhendel aan de geopende zijde geblokkeerd. VOORZICHTIG! Gevaar voor letsel De deur kan compleet losraken, als de grendelpennen zijn gemanipu- leerd of verdraaid. RM10.5T, RMS10.5T, RMS10.5XT RM10.5S, RMS10.5S, RMS10.5XS Storing OplossingNL Reiniging en onderhoud RM10.5(S)(T), RMS10.5(X)(S)(T)

8 Reiniging en onderhoud

➤ Reinig de koelkast regelmatig en als deze vuil is met een vochtige doek. ➤ Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen. ➤ Veeg de koelkast na het reinigen met een doek droog. ➤ Controleer de dooiwaterafvoer regelmatig. Reinig de dooiwaterafvoer indien nodig. Als deze verstopt is, blijft het dooiwa- ter achter op de bodem van de koelkast. ➤ Houd de ventilatieroosters in de buitenzijde van de camper of de caravan en de koelkast-bovenventilator vrij van stof en vuil. Zo kan tijdens bedrijf gegenereerde warmte worden afgevoerd; de koelkast wordt niet beschadigd en de koelcapa- citeit wordt niet gereduceerd.

➤ Ga als volgt te werk (afb. b, pagina 10). WAARSCHUWING! Ontkoppel de koelkast van de voeding alvorens het te reinigen en te onderhouden. LET OP! Gebruik bij de reiniging nooit borstels, schuursponsjes of harde of scherpe voorwerpen om ijslagen te verwijderen of om vastgevroren objecten los te maken. WAARSCHUWING!

• Laat de brander afkoelen, alvorens deze te reinigen.

• Voer geen wijzigingen uit aan de gasinrichtingen. INSTRUCTIE

• Vuil in de gasbrander is merkbaar door slechte ontsteking of deflag- raties.

• De fabrikant adviseert ook reiniging van de brander nadat deze lang- durig werd gebruikt, of minstens jaarlijks.

• Bij gebruik van vloeibaar petroleumgas wordt het reinigingsinterval teruggebracht tot een half jaar of driemaandelijks, afhankelijk van de mate van vervuiling.NL RM10.5(S)(T), RMS10.5(X)(S)(T) Garantie

➤ Laat de gasinstallatie en de aangesloten rookkanalen vóór de eerste inbedrijfstel- ling van het toestel alsmede om de twee jaar door een geautoriseerde vakman controleren op conformiteit met nationale veiligheidsvoorschriften. ➤ Houd uitgevoerd onderhoud bij in een protocol. 9 Garantie De wettelijke garantieperiode is van toepassing. Als het product defect is, neem dan contact op met de detailhandel of met het filiaal van de fabrikant in uw land (zie dometic.com/dealer). Stuur voor de afhandeling van reparaties of garantie de volgende documenten mee:

• Een kopie van de factuur met datum van aankoop

• De reden voor de claim of een beschrijving van de fout Houd er rekening mee dat eigenmachtige of niet-professionele reparatie gevolgen voor de veiligheid kan hebben en dat de garantie hierdoor kan komen te vervallen. 10 Afvoer

Producten met niet-vervangbare batterijen, oplaadbare batterijen of lichtbronnen recyclen WAARSCHUWING! Werkzaamheden aan gas- en elektro-inrichtingen mogen uitsluitend door een geautoriseerde vakman worden uitgevoerd. INSTRUCTIE Dit toestel bevat ontvlambaar isolerend blaasgas. Laat het toestel alleen door een specialist verwijderen en afvoeren. ➤ Als het product niet-vervangbare batterijen, oplaadbare batterijen of licht- bronnen bevat, hoeft u die niet te verwijderen voordat u het product afvoert. ➤ Als u het product definitief weg wilt doen, vraag dan bij het dichtstbijzijnde afvalverwerkingsbedrijf of uw dealer naar de betreffende afvoervoorschrif- ten. ➤ Het product kan gratis worden afgevoerd.NL Technische gegevens RM10.5(S)(T), RMS10.5(X)(S)(T)

Verpakkingsmateriaal recyclen 11 Technische gegevens Voor de actuele EU-conformiteitsverklaring voor uw toestel, zie de desbetreffende productpagina op dometic.com of raadpleeg de fabrikant direct (zie achterzijde). Gedetailleerde informatie dometic.com ➤ Gooi het verpakkingsmateriaal indien mogelijk altijd in recyclingafvalbakken. RM10.5(S)(T) RMS10.5(S)(T) RMS10.5X(S)(T) Aansluitspanning: 230 Vw/50 Hz 12 VgCapaciteitBruto-inhoud:Koelvak:Vriesvak:Totale netto capaciteit:Zonder vriesvakBruto-inhoud:Netto-inhoud:88 l78,7 l9,2 l86 l93 l91 l78 l69,1 l9,2 l76 l83 l81 l92 l80,3 l12,1 l90 l98 l96 l Voeding: 135 W (230 Vw) 130W (12Vg)Energieverbruik: 2,8 kWh/24 h (230 Vw)2,5kWh/24h (230 Vw)3,2kWh/24h (230 Vw)Gasverbruik: 270 g/24 hKlimaatklasse: SN Afmetingen h x b x d: 821 x 523 x 548 mm 821 x 523 x 603 mm Gewicht: 28 kg 27,4 kg 29 kg Keuring/certificering: 1DA RM10.5(S)(T), RMS10.5(X)(S)(T) Forklaring af symboler

• Open in geen geval het koelcircuit.NO Sikkerhetsregler RM10.5(S)(T), RMS10.5(X)(S)(T)

• De koelkast is niet geschikt voor de opslag van bijtende of oplosmid- delhoudende stoffen.

• De koelkast mag niet aan regen worden blootgesteld.
