CM2241W - Monitorius ACER - Nemokama naudojimo instrukcija

Produkto tipas	LCD monitorius
Prekės ženklas	Acer
Modelis	CM2241W
Ekrano dydis	24 coliai (61 cm)
Paneelės tipas	IPS (In-Plane Switching)
Maksimali raiška	1920 x 1200 @ 75 Hz
Ryškumas	350 cd/m² (tipinis)
Kontrastas	100 000 000:1 maks. (ACM)
Atsako laikas	1 ms (VRB)
Žiūrėjimo kampas	178° horizontaliai, 178° vertikaliai (CR=10)
Horizontalus dažnis	30 iki 94 kHz
Vertikalus dažnis	56 iki 76 Hz
Rodomos spalvos	1,07 milijardo spalvų
Įvesties jungtys	HDMI, DP (pagal modelį)
Integruoti garsiakalbiai	2 W x 2
USB prievadai	USB 3.0 x 3 (pasirinktinai)
Aukščio reguliavimas	0 iki 120 mm
Pakreipimas	-5° iki +25°
Sukimas (pivot)	-90° iki +90°
Matmenys (P x A x G)	533,4 x 389,3–509,3 x 233,7 mm
Neto svoris	5,5 kg
Maitinimas	100–240 V, 50/60 Hz
Energijos sąnaudos (veikimo režimas)	17 W (tipinis)
Energijos sąnaudos (budėjimo režimas)	0,2 W (tipinis)
Darbinė temperatūra	0 °C iki 40 °C

Dažnai užduodami klausimai - CM2241W ACER

Kaip išvalyti Acer CM2241W monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Purškite valymo tirpalą be tirpiklių ant minkšto audinio ir švelniai nuvalykite ekraną. Niekada nepurkškite skysčio tiesiai ant ekrano ir nenaudokite amoniako ar alkoholio turinčių produktų.

Kaip pritvirtinti monitorių prie stovo?

Išimkite monitorių iš pakuotės, pritvirtinkite koją prie pagrindo (kai kuriems modeliams), tada pasukite koją pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas tinkamai pritvirtintas, pasukdami varžtą naudodami integruotą skirtuką arba monetą.

Kokios jungtys yra prieinamos?

Monitorius turi HDMI ir DisplayPort įvestis (pagal modelį). Taip pat galima prijungti USB įrenginius per USB 3.0 prievadus (pasirinktinai).

Kaip reguliuoti aukštį ir pakreipimą?

Monitorius leidžia reguliuoti aukštį nuo 0 iki 120 mm, pakreipimą nuo -5° iki +25°, sukimą (pivot) nuo -90° iki +90° ir sukimą 360°. Naudokite ergonominį pagrindą, kad pritaikytumėte ekraną prie savo darbo padėties.

Ką daryti, jei monitorius neįsijungia?

Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie monitoriaus ir veikiančio elektros lizdo. Įsitikinkite, kad signalo kabelis (HDMI arba DP) tinkamai prijungtas prie kompiuterio. Jei maitinimo indikatorius lieka oranžinis, monitorius yra budėjimo režime; paspauskite maitinimo mygtuką.

Kaip naudotis OSD meniu?

Paspauskite naršymo/OK mygtuką, kad atidarytumėte ekrano meniu. Naudokite krypties rodykles, kad naršytumėte tarp parinkčių, tokių kaip ryškumas, kontrastas, vaizdo režimai ir kt. Dar kartą paspauskite OK, kad patvirtintumėte.

Koks energijos suvartojimas budėjimo režimu?

Budėjimo režimu energijos suvartojimas yra 0,2 W tipinis, tai leidžia sumažinti energijos sąnaudas, kai kompiuteris yra išjungtas.

Ar monitorius tinkamas montuoti ant sienos?

Taip, pagrindas yra nuimamas, o monitorius suderinamas su VESA laikikliais. Galite nuimti koją, kad pritvirtintumėte monitorių prie šarnyrinės rankos ar sieninio laikiklio.

Kokie vaizdo režimai yra prieinami?

Monitorius siūlo keletą iš anksto nustatytų režimų, pvz., standartinis, kinas, žaidimas ir kt. Taip pat galite rankiniu būdu reguliuoti ryškumą, kontrastą, spalvų temperatūrą, gama ir naudoti ACM (dinaminis kontrastas) bei Blue Light funkcijas mėlynos šviesos filtravimui.

Kaip įjungti Adaptive-Sync funkciją?

OSD meniu eikite į parinktį Adaptive-Sync ir įjunkite ją. Ši funkcija sinchronizuoja monitoriaus atnaujinimo dažnį su vaizdo plokštės dažniu, kad sumažintų vaizdo plyšimus (suderinama su Adaptive-Sync/FreeSync palaikančiomis vaizdo plokštėmis).

NAUDOJIMO INSTRUKCIJA CM2241W ACER

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną: būtinai įsitikinkite, ar jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės galią.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKSKITE IR NEPILKITE JOKIŲ SKYSČIŲ. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Gamintojas neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
5. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
6. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
7. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
8. LCD monitorių laikykite -20–60 °C (-4–140 °F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros, monitorius gali būti nepataisomai sugadintas.
9. Nedelsdami atjunkite monitorių nuo elektros lizdo ir kreipkitės į galiotą techninės priežiūros meistrą, jei kiltų bet kuri iš toliau nurodytų aplinkybių.
10. Atšipęs arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
11. Ant LCD monitoriaus išsiliejo skystis arba monitorius pateko į lietų.
12. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite monitorių prie jo pagrindo. (tam tikriems modeliams)
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove. (tam tikriems modeliams)
4. Pritvirtinkite pagrindą prie stovo, pasukdami varžtų kortelę arba tinkamo dydžio monetą. (tam tikriems modeliams)

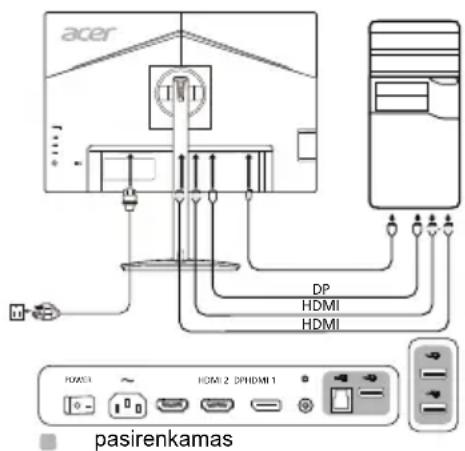

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite HDMI laidą (tik HDMI įvesties modeliui)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną HDMI kabelio galą prie monitoriaus nugarėlės, o kitą - prie kompiuterio prievado.

2-2 Prijunkite DP laidą (tik DP įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

1. Įjunkite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
2. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
3. Pasirinkite USB įkrovimo funkcijos išjungimą arba įjungimą, kad jungtumėte arba išjungtumėte USB įkrovimo funkciją. (pasirenkama)

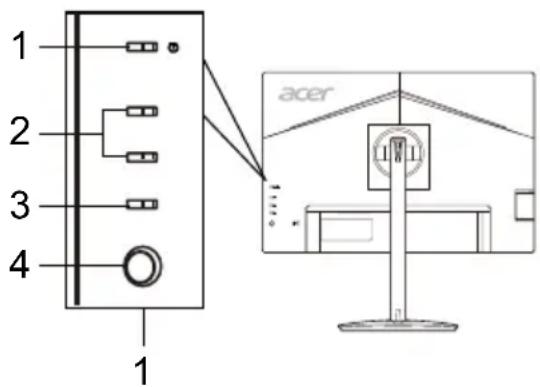

Išoriniai valdikliai

Nr. Elementas Aprăsymas
1	Maitinimo mygtukas / indikatorius	Jungia ir išjungia monitoriu. Gintarinës spalvos rodo jungtã maitinima. Mirksintis gintarinës spalvos rodo budèjimo / energijos taupymo režima.
2	Spartusis klavišas 1, 2 mygtukai	Paspauskite, norédami jungti naudotojo nustatytã sparčiojo klavið fungcjä.
3	lvesties mygtukas	Paspauskite, kad perjungtumête jvesties šaltinius.
4	Navigacjos mygtukas / mygtukas „Geral“	Paspauskite, norédami jungti OSD meniu, tuomet naudokite jj kaip kryptini mygtuka, norédami pažymeti norimä fungcjä. Paspauskite dar kartã, norédami jvesti pasirinkimä.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalį B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti užtikrinti pagrįstą apsaugą nuo žalingų trukdžių gyvenamojoje aplinkoje. Šis prietaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas ir naudojamas nesilaikant šių instrukcijų, jis gali skleisti žalingus radijo ryšio trukdžius.

Tačiau nėra garantijų, kad tam tikroje aplinkoje trukdžių nekils. Jei šis įrenginys sukelia žalingus radijo arba televizijos signalų trukdžius (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trukdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą,
• padidinti atstumą tarp įrenginio ir imtuvo,
• prijungti prietaisą prie kito maitinimo lizdo arba kitos maitinimo grandinės, nei yra prijungtas imtuvas,
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizijos meistrą.

CE atitikties deklaracija

"Acer Inc." pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2014/30/ES, Žemos įtampos įrenginių direktyvos 2014/35/ES, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB būtinuosius reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemų sukūrimo.

Įspėjimas:

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visos jungtys į skaičiavimo įrenginius turi būti sudarytos iš ekranuotųjų kabelių, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties/išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nesertifikuotus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trukdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dal. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trukdžių; 2) šis įrenginys turi priimti bet kokius gautus trukdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trukdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialų elektrinės ir elektroninės įrangos perdirbimo surinkimo punktą. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEMA TFT spalvinis LCD
	Dydis 24"W (61 cm)
	Vaizdo tašku dydis 0,270 mm (H) x 0,270 mm (V)
	Ryškumas	350 cd/m2(jprastas)
	Kontrastas 100000000:1 maks. (ACM)
	Regimasis kampas 178° (H) 178° (V) (CR=10)
	Atsako trukmè 1 ms (VRB)
	Plokstès tipas „In-Plane“ Switching"
	Horizontalus dažnis 30-94 kHz
	Vertikalus dažnis 56-76 Hz
Ekrano spalvos 1,07 B spalvos
Tašku dažnis 220 MHz
Didžiausia skiriamoji geba 1920 x 1200 esant 75 Hz
Funkcjja „Plug & Play“ VESA DDCCI/DDC2B
Energijs vartojimo efektyvumo klase A
* Energijs sānaudos per metus		34 (kWh) (HDMI jvesties modelui)
Energijs sānaudos	Ijungimo režimu	17 W (jprastos)
	Miego režimu	0,2 W (jprastos)
	Işjungimo režimu	0,2 W (jprastos)
Jvesties jungtis		HDMI (tik HDMI jvesties modelyje)DP (tik DP jvesties modelis)
Vaizdo jvesties signalas		HDMI (tik HDMI jvesties modelyje)DP (tik DP jvesties modelis)
Garsiakalbiai		2 W x 2
USB		USB 3.0 x 3 (pasirenkamas)
Didžiausias ekrano dydis		Horizontalaiia: 518,4 mmVertikalai: 324,0 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūra: 0-40°C Saugojimo temperatūra: -20-60°C Naudojimo drégmè: 20-80 %
Matmenys		533,4 (P) x 389,255 ~ 509,255 (A) x 233,65 (G) mm
Svoris (grynasis)		5,5 kg (grynasis)
Mechanizmu techninai duomenys		Pakrejiplimas: nuo -5° iki +25° (tik aukščiausiame pakëlimo taške galima pakkreipti 25 laipsniúq kampu) Pasukimas: 360°Aukšćio regulavimas: nuo 0 iki 120 mmSuklimosi ašis: nuo -90° iki +90°Atkabinamas kojos stovas: taip
Išoriniai validkialiai	Jungiklial / mygtukai	Maitinimo mygtukasSpartuis klavišas 1Spartuis klavišas 2
	Funkcjios	RyškumasKontrastasMělyna ŠviesaJuodos spavos akcentavimasACMYpatings ryškumasGamaSpalviné temperaturaVienodumasRežimalSpalvu spektrasKalibravimasPilkumo tonu režimas6 ašiu atspalvis6 ašiu grynisGarsumasNutildytiGreitinenimasAdaptive-Sync
Visi techninai duomenys gali būti kečiami iš anksto nepranešus.

"Acer" gaminio vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje. *Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandas per dieną, 365 dienas per metus sąnaudas.
