CM2241W - Monitor ACER - Manual de utilizare gratuit

Tip de produs	Monitor LCD
Marcă	Acer
Model	CM2241W
Dimensiune ecran	24 țoli (61 cm)
Tip panou	IPS (In-Plane Switching)
Rezoluție maximă	1920 x 1200 @ 75 Hz
Luminozitate	350 cd/m² (tipic)
Contrast	100 000 000:1 max. (ACM)
Timp de răspuns	1 ms (VRB)
Unghi de vizualizare	178° orizontal, 178° vertical (CR=10)
Frecvență orizontală	30 până la 94 kHz
Frecvență verticală	56 până la 76 Hz
Culori afișate	1,07 miliarde de culori
Conectori de intrare	HDMI, DP (în funcție de model)
Difuzoare integrate	2 W x 2
Porturi USB	USB 3.0 x 3 (opțional)
Reglaj înălțime	0 până la 120 mm
Înclinare	-5° până la +25°
Rotație (pivot)	-90° până la +90°
Dimensiuni (L x Î x P)	533,4 x 389,3–509,3 x 233,7 mm
Greutate netă	5,5 kg
Alimentare	100–240 V, 50/60 Hz
Consum (mod funcționare)	17 W (tipic)
Consum (standby)	0,2 W (tipic)
Temperatură de funcționare	0 °C până la 40 °C

Întrebări frecvente - CM2241W ACER

Cum să curățați ecranul monitorului Acer CM2241W?

Opriți monitorul și deconectați cablul de alimentare. Pulverizați o soluție de curățare fără solvenți pe o cârpă moale și curățați ecranul delicat. Nu pulverizați niciodată lichid direct pe ecran și nu utilizați produse pe bază de amoniac sau alcool.

Cum se fixează monitorul pe suport?

Scoateți monitorul din ambalaj, fixați piciorul pe suport (pentru anumite modele), apoi rotiți piciorul în sensul acelor de ceasornic pentru a-l bloca. Asigurați-vă că suportul este bine fixat rotind șurubul cu ajutorul limbii integrate sau al unei monede.

Ce conexiuni sunt disponibile?

Monitorul dispune de intrări HDMI și DisplayPort (în funcție de model). De asemenea, este posibil să conectați periferice USB prin porturile USB 3.0 (opțional).

Cum se reglează înălțimea și înclinarea?

Monitorul permite un reglaj pe înălțime de la 0 la 120 mm, o înclinare de la -5° la +25°, o rotație (pivot) de la -90° la +90° și o rotație la 360°. Utilizați baza ergonomică pentru a ajusta ecranul la poziția dvs. de lucru.

Ce faceți dacă monitorul nu se aprinde?

Verificați dacă cablul de alimentare este conectat corect la monitor și la o priză electrică funcțională. Asigurați-vă că cablul de semnal (HDMI sau DP) este bine conectat la computer. Dacă ledul de alimentare rămâne portocaliu, monitorul este în standby; apăsați pe butonul de alimentare.

Cum se utilizează meniul OSD?

Apăsați pe butonul de navigare/OK pentru a deschide meniul pe ecran. Utilizați săgețile direcționale pentru a naviga între opțiuni precum luminozitate, contrast, moduri de imagine etc. Apăsați din nou OK pentru a confirma.

Care este consumul electric în standby?

În modul standby, consumul este de 0,2 W tipic, ceea ce permite reducerea consumului de energie atunci când computerul este oprit.

Monitorul este potrivit pentru montare pe perete?

Da, suportul este detașabil și monitorul este compatibil cu suporturile VESA. Puteți îndepărta piciorul pentru a fixa monitorul pe un braț articulat sau pe un suport de perete.

Care sunt modurile de imagine disponibile?

Monitorul oferă mai multe moduri predefinite, cum ar fi Standard, Cinema, Joc etc. De asemenea, puteți ajusta manual luminozitatea, contrastul, temperatura de culoare, gamma și utiliza funcțiile ACM (contrast dinamic) și Blue Light pentru a filtra lumina albastră.

Cum se activează funcția Adaptive-Sync?

În meniul OSD, navigați la opțiunea Adaptive-Sync și activați-o. Această funcție sincronizează rata de reîmprospătare a monitorului cu cea a plăcii grafice pentru a reduce rupturile de imagine (compatibilă cu plăcile compatibile Adaptive-Sync/FreeSync).

MANUAL DE UTILIZARE CM2241W ACER

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni importante de siguranță

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20°C ... +60°C (-4°F ... +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorată.

Atașați monitorul la bază

1. Scoateți monitorul din ambalaj.
2. Atașați suportul cu picior la bază. (pentru modelele selectate)
3. Rotiti în sens orar pentru fixare. Verificați ca baza să fie fixată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

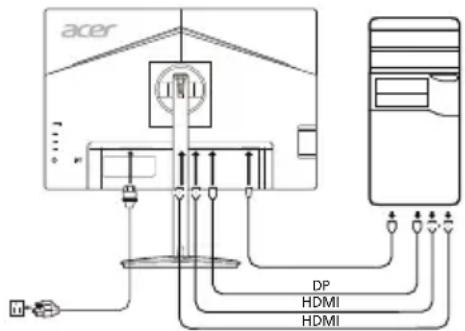

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul HDMI (numai la modelul cu intrare HDMI)

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați un capăt al cablului HDMI la spatele monitorului, iar celălalt capăt la portul calculatorului.

2-2 Conectați cablul DP (numai la modelul cu intrare DP)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați cablul DP la computer.

1. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
2. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
3. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi. (opțional)

opțional

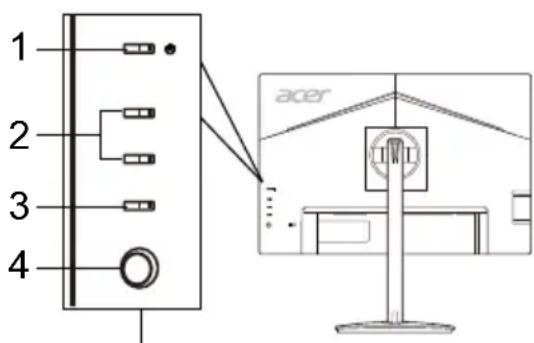

Comenzi externe

1	Buton/indicator de alimentare	Pornoște/oprește monitorul. Chihlimbariu indică alimentarea pornită. Chihlimbariu intermittent indică modul standby/economie de energia.
2	Tasta rapidă 1, 2 butoane	Apăsași pentru a activa functția tastă rapidă, definită de utilizator.
3	Buton pentru intrare	Apăsași pentru a comuta întrare sursele de intrare.
4	Butonul Navi/OK	Apăsași pentru a activa meniul OSD, apoi utilizati-1 ca tastă direcională pentru a evidenția functția dorită. Apăsași din nou pentru a introduce o selecție.

1

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2014/30/UE, Directiva 2014/35/UE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatori din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatori din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare LCD color TFT
	Dimensiune 24"W (61 cm)
	Pas pixeli 0,270 mm (H) x 0,270 mm (V)
	Luminozitate	350 cd/m2 (tipic)
	Contrast 100.000.000: Max (ACM)
	Unghi de vizualize 178° (H) 178° (V) (CR=10)
	Timp de raspuns 1 ms (VRB)
	Tip panou In-Plane Switching - IPS
	Frecventa ortonzalà	30 - 94 kHz
	Frecventa verticalà	56 - 76 Hz
Culori affiţate Culori 1,07 B
Frecventa de ceas 220 MHz
Rezolutüe maximă		1920 x 1200 la 75 Hz
Tip plug & play VESA DDCCI/DDC2B
Clasa de eficientă energetica		A
*Consum anual de energia		34 (kWh) (pentru modelul cu intrare HDMI)
Putere absorbità	Modul Pormit	17 W (tipic)
	Modul Repaus	0,2 W (tipic)
	Modul Oprit	0,2 W (tipic)
Conector de intrare		HDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Semnal video de intrare		HDMI (numai la modelul cu intrare HDMI)DP (numai la modelul cu intrare DP)
Difuzoare		2 W x 2
USB		USB 3.0 x 3 (optional)
Dimensiune maximă ecran		Orontală: 518,4 mmVerticală: 324,0 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediul		Temp. de fonctionare: 0 ° - 40 °CTemp. de deposizare: -20 ° - 60 °CUmiditate in timpul functiònrl: 20% - 80%
Dimensiuni		533,4 (l) x 389,255 ~ 509,255 (h) x 233,65 (a) mm
Masa (netà)		5,5 kg (net)
Specificații privind mecanismul		Încinare: -5° - +25° (Numai in punctul cel mai inalt unghiul de ridicare poate fi de 25 grade inclinare)Rotire: 360°Regliarea inâltimii: 0 mm - 120 mmPivotare: -90° - +90°Suport cu picor detaşabilità: Da
Comenzi exterior	Comutator/butoane	Buton de alimentareTasta rapidă 1Tasta rapidă 2IntrareMeniu/Navi/OK
	Functți	LuminozitateContrastLumină albastrAmplificare negruACMClaritate superioaragGamăTemperatură culoareUniformitateModuriPalela de culoriCalibrareMod Tonuri de griNuante pe 6 axeSaturație pe 6 axeVolumFäre sunetOver DriveAdaptive-SyncInformati monitorResetare toaste setârileIesire
Toate specificațiile pot fi schimbate fãrãnotificare prealabilă.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer. *Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
