CM2241W - Monitor ACER - Bezpłatna instrukcja obsługi

Typ produktu	Monitor LCD
Marka	Acer
Model	CM2241W
Rozmiar ekranu	24 cale (61 cm)
Typ panelu	IPS (In-Plane Switching)
Maksymalna rozdzielczość	1920 x 1200 @ 75 Hz
Jasność	350 cd/m² (typowa)
Kontrast	100 000 000:1 maks. (ACM)
Czas reakcji	1 ms (VRB)
Kąt widzenia	178° poziomo, 178° pionowo (CR=10)
Częstotliwość pozioma	30 do 94 kHz
Częstotliwość pionowa	56 do 76 Hz
Wyświetlane kolory	1,07 miliarda kolorów
Złącza wejściowe	HDMI, DP (w zależności od modelu)
Wbudowane głośniki	2 W x 2
Porty USB	USB 3.0 x 3 (opcjonalnie)
Regulacja wysokości	0 do 120 mm
Nachylenie	-5° do +25°
Obrót (pivot)	-90° do +90°
Wymiary (S x W x G)	533,4 x 389,3–509,3 x 233,7 mm
Waga netto	5,5 kg
Zasilanie	100–240 V, 50/60 Hz
Pobór mocy (tryb pracy)	17 W (typowy)
Pobór mocy (czuwanie)	0,2 W (typowy)
Temperatura pracy	0 °C do 40 °C

Często zadawane pytania - CM2241W ACER

Jak wyczyścić ekran monitora Acer CM2241W?

Wyłącz monitor i odłącz przewód zasilający. Spryskaj miękką ściereczkę roztworem czyszczącym bez rozpuszczalników i delikatnie przetrzyj ekran. Nigdy nie rozpylaj płynu bezpośrednio na ekran i nie używaj produktów na bazie amoniaku lub alkoholu.

Jak zamontować monitor na podstawie?

Wyjmij monitor z opakowania, przymocuj nóżkę do podstawy (w przypadku niektórych modeli), a następnie obróć nóżkę zgodnie z ruchem wskazówek zegara, aby ją zablokować. Upewnij się, że podstawa jest dobrze zamocowana, dokręcając śrubę za pomocą wbudowanego uchwytu lub monety.

Jakie są dostępne połączenia?

Monitor posiada wejścia HDMI i DisplayPort (w zależności od modelu). Możliwe jest również podłączenie urządzeń USB przez porty USB 3.0 (opcjonalnie).

Jak wyregulować wysokość i nachylenie?

Monitor umożliwia regulację wysokości od 0 do 120 mm, nachylenie od -5° do +25°, obrót (pivot) od -90° do +90° oraz obrót o 360°. Użyj ergonomicznej podstawy, aby dostosować ekran do pozycji pracy.

Co zrobić, jeśli monitor się nie włącza?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony do monitora i do działającego gniazdka elektrycznego. Upewnij się, że kabel sygnałowy (HDMI lub DP) jest dobrze podłączony do komputera. Jeśli dioda zasilania świeci na pomarańczowo, monitor jest w trybie czuwania; naciśnij przycisk zasilania.

Jak korzystać z menu OSD?

Naciśnij przycisk nawigacyjny/OK, aby otworzyć menu ekranowe. Użyj strzałek kierunkowych, aby poruszać się między opcjami, takimi jak jasność, kontrast, tryby obrazu itp. Naciśnij ponownie OK, aby zatwierdzić.

Jaki jest pobór mocy w trybie czuwania?

W trybie czuwania pobór mocy wynosi typowo 0,2 W, co pozwala zmniejszyć zużycie energii, gdy komputer jest wyłączony.

Czy monitor nadaje się do montażu ściennego?

Tak, podstawa jest zdejmowalna, a monitor jest zgodny z mocowaniami VESA. Możesz zdjąć nóżkę, aby zamontować monitor na ramieniu lub uchwycie ściennym.

Jakie są dostępne tryby obrazu?

Monitor oferuje kilka predefiniowanych trybów, takich jak Standard, Kino, Gra itp. Możesz również ręcznie dostosować jasność, kontrast, temperaturę barwową, gamma oraz korzystać z funkcji ACM (dynamiczny kontrast) i Blue Light do filtrowania niebieskiego światła.

Jak włączyć funkcję Adaptive-Sync?

W menu OSD przejdź do opcji Adaptive-Sync i włącz ją. Funkcja ta synchronizuje częstotliwość odświeżania monitora z kartą graficzną, aby zmniejszyć rozrywanie obrazu (kompatybilna z kartami obsługującymi Adaptive-Sync/FreeSync).

INSTRUKCJA OBSŁUGI CM2241W ACER

Skrócona instrukcja uruchamiania monitora LCD firmy Acer

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor jest przystosowany do zasilania przemiennego dostępnego w miejscu użytkowania.
2. Wyłączyć monitor LCD i odłączyć przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
4. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY.
5. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
6. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może poważnie uszkodzić.
7. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
8. Nie zdejmować pokrywy ani nie dokonywać prób samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego serwisanta.
9. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 °C do 60 °C (od -4 °F do 140 °F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
10. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
11. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
12. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu.
13. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć monitor z opakowania.
2. Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
3. Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)
4. Przytwierdzić podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

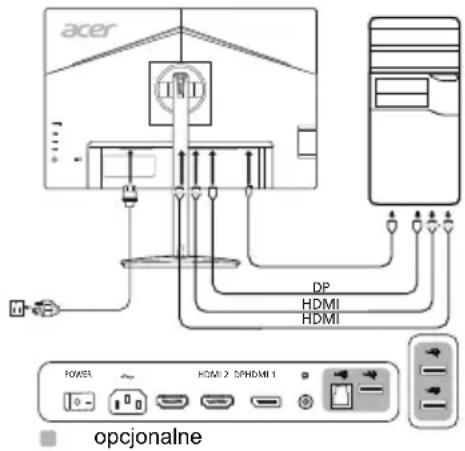

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla HDMI (tylko w modelu z gniazdem HDMI)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć jeden koniec kabla HDMI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

2-2 Podłączanie kabla DP (tylko model z gniazdem DP)

a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel DP do komputera.

1. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
2. Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
3. Wybrać opcję Wł./Wył. ładowania przy USB przy wyłączonym urządzeniu, aby włączyć/wyłączyć tę funkcję. (opcjonalne)

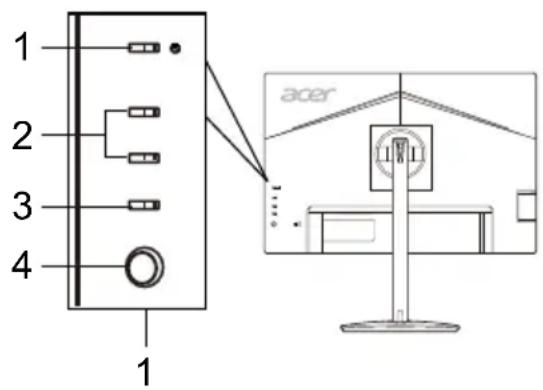

Zewnętrzne elementy sterujące

Nr Nazwa Opis

1	Przycisk/wskaźnik zasilania	Wącza/wyłącza monitor. Bursztynowy kolor wskazuje stan zasilania. Migajćy bursztynowy wskazuje tryb czuwania/oszcżedzania energii.
2	Klawisze szybkiego dostępu 1, 2	Aktywuja funkcję klawiszyszy szybkiego dostępu definiowanych przy uzytkownika.
3	Przycisk wejscia	Naciskać, by zmienić zródría sygnalu wejsciowego.
4	Przycisk Navi/OK	Aktywuje menu OSD, a po了我的 wączeniu sązy jako klawisz wyboru zȩdanej funkcj. Jego ponowne nacisiść umozliwa dokonanie wyboru.

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy sprzęt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Ograniczenia te mają zapewnić właściwą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeżeli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. - Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenia należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących negatywnie wpływać na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar 24"W (61 cm)
	Rozstaw pilkseli 0,270 mm (w poziomie) × 0,270 mm (w pionie)
	Jasność 350 cd/m	2 (typowa)
	Kontrast Maks. 100000000:1 (ACM)
	Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10)
	Czas reakci 1 ms (VRB)
	Typ panelu In-plane switching (IPS)
	Częstotiwość pozioma	30 - 94 kHz
	Cȩstotiwość pionowa	56 - 76 Hz
Wyświetlane kolory		1,07 mld colorów
Zegar punktowy 220 MHz
Maksymalna Rozdzielczność		1920 x 1200 przy;cżestotiwość 75 Hz
Plug & Play VESA DDCCI/DDC2B
Klasa efektywność energetycznej A
* Roczny kobrot energii		34 (kWh) (dótryczy modele z wejsciem HDMI)
Pobór mocy	Tryb wączenia	17 W (typowy)
	Tryb uspiemia	0,2 W (typowy)
	Tryb wymiarczenia	0,2 W (typowy)
Zȩcie wejsciowe		HDMI (tylko model z wejsciem HDMI) DP (tylko model z wejsciem DP)
Wejsciowy sygnat video		HDMI (tylko model z wejsciem HDMI) DP (tylko model z wejsciem DP)
Gloówni		2 W x 2
USB		USB 3.0 x 3 (opcjonalne)
Maksymalny rozmiar ekranu		W poziomie: 518,4 mm W pionie: 324,0 mm
Zȩódlo zasiliania		100-240 V, 50/60 Hz
Kwestle sądowiskowe		Temperatura pracy: Od 0° do 40°C Temperatura przechowyyania: Od -20° do 60°C Wilgotnosć otoczenia podczas pracy: Od 20% do 80%
Wymiary		533,4 (szer.) × 389,255 ~ 509,255 (wys.) × 233,65 (głęb.) mm
Waga:		5,5 kg (netto)
Specyfikacja Mechanizmów		Pochylenie: Od -5° do +25° (tylko w najwyźyszym punkcie dostepline jest 25 stopni odchylenia dla kata wznieszlienia) Obrót: 360° Regulacja wysokość: Od 0 mm do 120 mm Obrów plionie: Od -90° do +90° Zdejmowalna podpórká: Tak
Zewnętrze elementy sterujuce	Przelącznik/przyciski	Przycisz zasiliania Klawisz szybkiego dostepu 1 Klawisz szybkiego dostepu 2 Przycisz zasiliania Klawisz szybkiego dostepu 1 Klawisz szybkiego dostepu 2 Przycisz zasiliania Klawisz szybkiego dostepu 1 Klawisz szybkiego dostepu 2 Przycisz zasiliania Klawisz szybkiego dostepu 1 Klawisz szybkiegoDestepu 1 Przycisz zasiliania Klawisz szybkiegoDestepu 1 Przycisz zasiliania Klawisz szybkiegoDestepu 1 Przycisz zasiliania Klawisz szybkiegoDestepu 1 Przycisz zasiliania Klawisz szybkiegoDestepu 1 Przycisz zasiliania Klawisz szybkiegoDestepu1 Przycisz zasiliania Klawisz szybkiegoDestepu1 Przycisz zasiliania Klawisz szybkiegoDestepu1 Przycisz zasiliania Klawisz szybkiegoDestepu1 Przycisz zasiliania Klawisz szybkiegoDestepu1 Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szybki Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zasiliania Klawisz szymecki Przycisz zsilianiec Klawisz szymecki Przycisz zsilianiec Klawisz szymecki Przycisz zsilianiec Klawisz szymecki Przycisz zsilianiec Klawisz szymecki Przycisz zsilianiec Klawisz szymecki Przycisz zsilianiec Klawisz szymecki Przycisz zilianiec Klawisz szymecki Przycisz zilianiec Klawisz szymecki Przycisz zilianiec Klawisz szymecki Przycisz zilianiec Klawisz szymecki Przycisz zilianiec Klawisz szymecki Przycisz zilianiec Klawisz szymecki Przycasz zilianiec Klawisz szymecki Przycasz zilianiec Klawisz szymecki Przycasz zilianiec Klawisz szymecki Przycasz zilianiec Klawisz szymecki Przycasz zilianiec Klawisz szymecki Przycasz zilianiec Klawisz szymecki Przymie wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarczykiewicze wymiarcZYKOWICZ

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

• Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.

Skrócona instrukcja obsługi (QSG) monitora LCD Acer

Uwaga: Kable ekranowane

Wszystkie połączenia z innymi urządzeniami komputerowymi muszą być wykonane przy użyciu kabli ekranowanych, aby zachować zgodność z przepisami dotyczącymi kompatybilności elektromagnetycznej.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać tylko urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki itp.) certyfikowane zgodnie z limitami klasy B. Praca z niecertyfikowanymi urządzeniami peryferyjnymi może powodować zakłócenia odbioru radiowego i telewizyjnego.

Uwaga
