CM2241W - Monitor ACER - Brezplačna navodila za uporabo

Vrsta izdelka	LCD monitor
Znamka	Acer
Model	CM2241W
Velikost zaslona	24 palcev (61 cm)
Vrsta plošče	IPS (In-Plane Switching)
Najvišja ločljivost	1920 x 1200 @ 75 Hz
Svetlost	350 cd/m² (tipično)
Kontrast	100 000 000:1 maks. (ACM)
Odzivni čas	1 ms (VRB)
Vidni kot	178° vodoravno, 178° navpično (CR=10)
Vodoravna frekvenca	30 do 94 kHz
Navpična frekvenca	56 do 76 Hz
Prikazane barve	1,07 milijarde barv
Vhodni priključki	HDMI, DP (odvisno od modela)
Vgrajeni zvočniki	2 W x 2
USB vrata	USB 3.0 x 3 (opcijsko)
Nastavitev višine	0 do 120 mm
Nagib	-5° do +25°
Vrtenje (pivot)	-90° do +90°
Dimenzije (Š x V x G)	533,4 x 389,3–509,3 x 233,7 mm
Neto teža	5,5 kg
Napajanje	100–240 V, 50/60 Hz
Poraba (vklopljeno)	17 W (tipično)
Poraba (mirovanje)	0,2 W (tipično)
Delovna temperatura	0 °C do 40 °C

Pogosto zastavljena vprašanja - CM2241W ACER

Kako očistiti zaslon monitorja Acer CM2241W?

Izklopite monitor in izključite napajalni kabel. Poškropite čistilno raztopino brez topil na mehko krpo in nežno obrišite zaslon. Nikoli ne pršite tekočine neposredno na zaslon in ne uporabljajte izdelkov na osnovi amoniaka ali alkohola.

Kako pritrditi monitor na stojalo?

Vzemite monitor iz embalaže, pritrdite podstavek na stojalo (pri nekaterih modelih), nato zavrtite podstavek v smeri urinega kazalca, da ga zaklenete. Prepričajte se, da je stojalo dobro pritrjeno z obračanjem vijaka s pomočjo vgrajenega jezička ali kovanca.

Katere povezave so na voljo?

Monitor ima vhode HDMI in DisplayPort (odvisno od modela). Možno je tudi priključiti USB naprave preko USB 3.0 vrat (opcijsko).

Kako nastaviti višino in nagib?

Monitor omogoča nastavitev višine od 0 do 120 mm, nagib od -5° do +25°, vrtenje (pivot) od -90° do +90° in obračanje za 360°. Uporabite ergonomsko stojalo za prilagoditev zaslona vašemu delovnemu položaju.

Kaj storiti, če se monitor ne vklopi?

Preverite, ali je napajalni kabel pravilno priključen na monitor in delujočo električno vtičnico. Prepričajte se, da je signalni kabel (HDMI ali DP) pravilno povezan z računalnikom. Če indikator napajanja ostane oranžen, je monitor v stanju pripravljenosti; pritisnite gumb za vklop.

Kako uporabljati meni OSD?

Pritisnite gumb za krmarjenje/V redu, da odprete meni na zaslonu. Uporabite smerne puščice za premikanje med možnostmi, kot so svetlost, kontrast, načini slike itd. Ponovno pritisnite V redu za potrditev.

Kolikšna je poraba električne energije v stanju pripravljenosti?

V stanju pripravljenosti je poraba 0,2 W tipično, kar omogoča zmanjšanje porabe energije, ko je računalnik izklopljen.

Ali je monitor primeren za stensko montažo?

Da, stojalo je odstranljivo in monitor je združljiv z nosilci VESA. Odstranite podstavek, da pritrdite monitor na premično roko ali stenski nosilec.

Kateri načini slike so na voljo?

Monitor ponuja več vnaprej določenih načinov, kot so Standardni, Kino, Igre itd. Prav tako lahko ročno prilagodite svetlost, kontrast, barvno temperaturo, gama in uporabite funkciji ACM (dinamični kontrast) in Blue Light za filtriranje modre svetlobe.

Kako aktivirati funkcijo Adaptive-Sync?

V meniju OSD se pomaknite do možnosti Adaptive-Sync in jo aktivirajte. Ta funkcija sinhronizira hitrost osveževanja monitorja s hitrostjo grafične kartice, da zmanjša trganje slike (združljivo z grafičnimi karticami, ki podpirajo Adaptive-Sync/FreeSync).

NAVODILA ZA UPORABO CM2241W ACER

Priklop monitorja na računalnik

Pomembna varnostna navodila

Pozorno preberite ta navodila.

1. Čiščenje zaslona monitorja LCD: Prepričajte se, da ima monitor ustrezne električne lastnosti za uporabo z napajanjem, ki je na voljo na vaši lokaciji.
2. Izklopite monitor LCD in odklopite napajalni kabel.
3. Netopljivo čistilno raztopino razpršite na krpo in nežno očistite zaslon.
4. NOBENE TEKOČINE NE RAZPRŠITE ALI ZLIJTE NEPOSREDNO NA ZASLON ALI OHIŠJE.
5. NA ZASLONU LCD ALI OHIŠJU NE UPORABLJAJTE ČISTIL NA OSNOVI AMONIAKA ALI ALKOHOLA.
6. Acer ne odgovarja za škodo, ki je posledica uporabe kakršnega koli čistila na osnovi amoniaka ali alkohola.
7. Monitorja LCD ne postavljajte blizu okna. Če ga izpostavite dežju, vlagi ali sončni svetlobi, ga lahko močno poškodujete.
8. Ne pritiskajte na zaslon LCD. S premočnim pritiskom lahko zaslon trajno poškodujete.
9. Ne odstranjujte pokrova ali poskušajte monitorja popravljati sami. Vsa popravila mora izvesti pooblaščeni serviser.
10. Monitor LCD shranjujte v prostoru s temperaturo od -20 do 60 °C (od -4 do 140 °F). Če monitor shranite na temperaturi izven tega obsega, ga lahko trajno poškodujete.
11. V spodaj opisanih primerih takoj odklopite monitor in pokličite pooblaščenega serviserja:

Kabel za povezavo monitorja in računalnika je obrabljen ali poškodovan. - Na monitor LCD se je polila tekočina ali je bil izpostavljen dežju. - Monitor LCD ali njegovo ohišje je poškodovano.

Pritrditev monitorja na stojalo

1. Monitor vzemite iz embalaže.
2. Podnožje monitorja pritrdite na stojalo. (pri nekaterih modelih)
3. Obrnite ga v smeri urinega kazalca, da se zaskoči. Prepričajte se, da je podnožje varno pritrjeno na stojalo. (pri nekaterih modelih)
4. Pritrdite podnožje na stojalo tako, da vijak privijete s ploščatim izvijačem ali primernim kovancem. (pri nekaterih modelih)

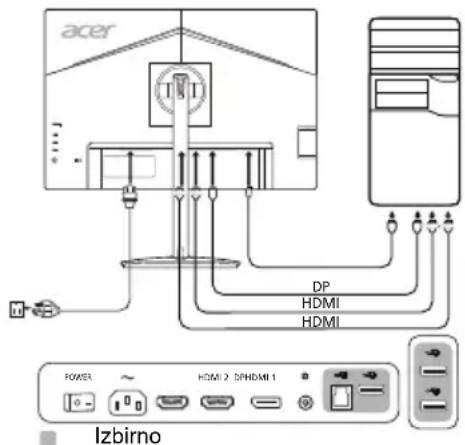

Povezava monitorja z računalnikom

1. Izklopite monitor in odklopite napajalni kabel računalnika.
2. 2-1 Povezava s kablom HDMI (samo za model z vhodom HDMI)

a. Prepričajte se, da sta monitor in računalnik izklopljena. b. En konec kabla HDMI priklopite v zadnjo stran monitorja, drugi konec pa v vrata računalnika.

2-2 Povezava s kablom DP (samo za model z vhodom DP)

a. Prepričajte se, da sta monitor in računalnik izklopljena. b. Kabel DP priključite v računalnik.

1. Napajalni kabel monitorja vstavite v napajalna vrata na zadnji strani monitorja.
2. Napajalna kabla računalnika in monitorja priklopite v bližnjo električno vtičnico.
3. Če želite omogočiti ali onemogočiti polnjenje prek USB-ja pri izklopljeni napravi, vklopite ali izklopite to možnost. (izbirno)

Zunanji kontrolniki

Št. Element Opis

1	Gumb/indicator za vklop/izklop	Vklop/izklop monitorja. Oranžna lučka označuje, da je monitor vklopljen. Utripajoča oranžna lučka označuje, da je monitor v načinu pripravljenosti/varčevanja z energijo.
2	Bližnjični tipki 1 in 2	Pritisnite za aktivacijo funkcjije bližnjične tipke, ki je dolovi uporabnik.
3	Vhodni gumb Pritisnite za preklop vhodnih virov.
4	Gumb za krmarjenje/V redu	Pritisnite ga za aktivacijo menija prikaza nazaslonu, nato pa ga uporabite kot smerne tipke, da označiteŽeleno funkcjico. Izbiro vnesete tak, da ga pritsinete še enkrat.

Predpisi in varnostna obvestila

Obvestilo organizacije FCC

Naprava je bila preizkušena in izpolnjuje pogoje, določene za digitalne naprave razreda B v skladu s 15. členom pravilnika FCC. Mejne vrednosti so postavljene, da bi uporabnike zaščitile pred škodljivimi motnjami v stanovanjskih napeljavah. Naprava ustvarja, uporablja in lahko oddaja radiofrekvenčno energijo. Če jo namestite in uporabljate v nasprotju s temi navodili, lahko povzroča škodljive motnje v radijski komunikaciji. Kljub temu ne zagotavljamo, da pod določenimi pogoji do teh frekvenc ne bi prišlo. Če naprava povzroča škodljive motnje v radijskem ali televizijskem sprejemu, kar lahko ugotovite tako, da jo vklopite in izklopite, uporabnikom svetujemo, naj motnje poskusijo odpraviti na naslednji načine:

• Preusmerite ali prestavite sprejemno anteno.
• Povečajte razdaljo med napravo in sprejemnikom.
• Priklopite napravo na vtičnico v drugem krogotoku kot sprejemnik.
• Za pomoč se obrnite na zastopnika ali izkušenega radijskega/televizijskega serviserja.

Izjava o skladnosti CE

S tem družba Acer Inc. izjavlja, da je ta monitor LCD v skladu z bistvenimi zahtevami in drugimi ustreznimi določili direktive o elektromagnetni združljivosti 2014/30/EU, direktive o nizki napetosti 2014/35/EU, direktive RoHS 2011/65/EU in direktive 2009/125/ES glede vzpostavljanja okvira za določanje zahtev okolju prijazne zasnove energetskih izdelkov.

Obvestilo:

Da ne bi poškodovali monitorja, ga ne dvigujte tako, da ga držite za podnožje.

Obvestilo: Oklopljeni kabli

Za zagotavljanje skladnosti s predpisi o elektromagnetni združljivosti morajo biti vse povezave z drugimi računalniškimi napravami vzpostavljene z oklopljenimi kabli.

Obvestilo: Zunanje naprave

Na opremo lahko priklopite le zunanje naprave (vhodne/izhodne naprave, terminale, tiskalnike in takšne naprave), ki ustrezajo omejitvam razreda B. Uporaba zunanje opreme, ki tem pogojem ne ustreza, lahko povzroči motnje radijskega in televizijskega sprejema.

Pozor

Spremembe, ki jih ni izrecno odobril proizvajalec, lahko uporabniku odvzamejo pooblastilo za uporabo izdelka, ki jo dodeljuje Federal Communications Commission.

Pogoji delovanja

Ta naprava je skladna z določili 15. člena pravilnika FCC. Uporaba je dovoljena pod naslednjima pogojema: (1) naprava ne sme povzročati škodljivih motenj in (2) naprava mora sprejeti vse motnje, vključno z motnjami, ki bi lahko povzročile neželeno delovanje.

Obvestilo: Kanadski uporabniki

Ta digitalna naprava razreda B je v skladu s kanadskim predpisom ICES-003.

Odlaganje odpadne opreme uporabnikov v zasebnih gospodinjstvih v Evropski uniji

Ta simbol na izdelku ali njegovi embalaži navaja, da izdelka ne smete zavreči z drugimi gospodinjskimi odpadki. Namesto tega je vaša odgovornost, da odpadno opremo zavržete tako, da jo predate na določenih zbirnih mestih za recikliranje odpadne električne in elektronske opreme. Z ločenim zbiranjem in recikliranjem odpadne opreme ob odlaganju boste pomagali pri ohranjanju naravnih virov in zagotavljanju, da bo reciklirana tako, da bosta zaščitena zdravje ljudi in okolje. Za več informacij o tem, kje lahko odložite odpadno opremo za recikliranje, pokličite občinski urad, podjetje za odvažanje gospodinjskih odpadkov ali trgovino, kjer ste kupili izdelek.

SPECIFIKACIJE

Zaslon LCD	Upravljalni system Barvni TFT LCD
	Velikost 24"W (61 cm)
	Razdalja med pikami 0,270 mm (V) x 0,270 mm (N)
	Svetlost	350 cd/m2 (občajno)
	Kontrast Največ 1000000000:1 (ACM)
	Vidni kot 178° (vodoravivo) o) 178° (navpično) (CR=10)
	Odzivni Čas 1 ms (VRB)
	Vrsta zaslona Preklapjane je v ravnini (IPS)
	Navpična frekvenca 30	94 kHz
	Navpična frekvenca 56	76 Hz
Prikazane barve		1,07 milijarde barv
Frekvenca silkovnih pik 220 MHz
Največja ločljivost		1920 x 1200 pri 75 Hz
Plug & Play VESA DDCCI/DDC2B
Razred energijske učinkovilosti A
*Letna poraba energia 34 (kWh) (za model z vhodom HDMI)
Poraba energia	Vklopljen	17 W (občajno)
	Način mirovanja	0,2 W (občajno)
	Izklopljen	0,2 W (občajno)
Vhodni príključki		HDMI (samo model z vhodom HDMI)DP (samo model z vhodom DP)
Vhodni videosignal		HDMI (samo model z vhodom HDMI)DP (samo model z vhodom DP)
Zvočnika		2 W x 2
USB		USB 3.0 x 3 (izbirno)
Največja ve likost zaslona		Vodoravna: 518,4 mmNavpična: 324,0 mm
Vir napajanja		od 100 do 240 V, 50/60 Hz
Okoljski pogoji		Delovna temperatura: od 0 do 40 °CTemperatura za shranjevanje: od -20 do 60 °CTelovna viažnost: od 20 do 80 %
Mere		533,4 (€) x 389,255 ~ 509,255 (V) x 233,65 (B) mm
Teža (neto)		5,5 kg (neto)
Specifikazione mehanizma		Nagib: od -5 do +25° (25-stopinski kot nagiba je mogće le na najvisji točki)Sukanje: 360°Nastavitev visine: od 0 do 120 mmVrtenje: od -90 do +90°Snemljivo podnožje: Da
Zunanji kontrolniki	Stikalo/tipke	Gumb za vklop/lizklopBližnjicna tipka 1Bližnjicna tipka 2VchodMeni/krmarjenje/V reduu
	Funkcjije	SvetlostKontrastModra lučkaPoudarjena ŽrnaACMIzjemna ostrinaGamaBarvna temperaturaEnakomermostNačiniBarvni prostorUmerjanjeSivinski načinOdlenek po 6 osehNasilešenje po 6 osehGlasnostUlšajPrekomeren pogoAdaptive-SyncIzhod
Vse specifikazione se lahko spremenijo brez predhodnega obvestila.

Priročnike in druge dokumente o vašem Acerjevem izdelku si lahko ogledate na uradni Acerjevi strani za podporo. *Letna poraba energije se izračuna s pomočjo običajne porabe energije pri uporabi 4 ure na dan in 365 dni na leto.

CE izjava o usklaedenosti

Kompanija Acer ovime izjavljuje da je ovaj LCD monitor usklađen sa osnovnim zahtevima i drugim relevantnim odredbama Direktive o elektromagnetnoj kompatibilnosti 2014/30/EU, Direktive o niskom naponu 2014/35/EU, Direktive RoHS 2011/65/EU i Direktive 2009/125/EC u pogledu uspostavljanja okvira za definisanje zahteva o eko-dizajnu za proizvode koji koriste električnu energiju.

Napomena:
