CM2241W - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Bränd	Acer
Mudel	CM2241W
Ekraani suurus	24 tolli (61 cm)
Paneeli tüüp	IPS (In-Plane Switching)
Maksimaalne eraldusvõime	1920 x 1200 @ 75 Hz
Heledus	350 cd/m² (tüüpiline)
Kontrast	100 000 000:1 max. (ACM)
Reageerimisaeg	1 ms (VRB)
Vaatenurk	178° horisontaalne, 178° vertikaalne (CR=10)
Horisontaalne sagedus	30 kuni 94 kHz
Vertikaalne sagedus	56 kuni 76 Hz
Kuvatavad värvid	1,07 miljardit värvi
Sisendühendused	HDMI, DP (olenevalt mudelist)
Sisseehitatud kõlarid	2 W x 2
USB pordid	USB 3.0 x 3 (valikuline)
Kõrguse reguleerimine	0 kuni 120 mm
Kallutus	-5° kuni +25°
Pööramine (pöörd)	-90° kuni +90°
Mõõtmed (L x K x S)	533,4 x 389,3–509,3 x 233,7 mm
Netokaal	5,5 kg
Toide	100–240 V, 50/60 Hz
Tarbimine (töörežiim)	17 W (tüüpiline)
Tarbimine (ooterežiim)	0,2 W (tüüpiline)
Töötemperatuur	0 °C kuni 40 °C

Korduma kippuvad küsimused - CM2241W ACER

Kuidas puhastada Acer CM2241W monitori ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Pihustage lahustivaba puhastuslahust pehmele lapile ja puhastage ekraani õrnalt. Ärge kunagi pihustage vedelikku otse ekraanile ja ärge kasutage ammoniaagi või alkoholiga tooteid.

Kuidas kinnitada monitor alusele?

Võtke monitor pakendist välja, kinnitage jalg alusele (mõnel mudelil), seejärel pöörake jalga päripäeva lukustamiseks. Veenduge, et alus on korralikult kinnitatud, keerates kruvi sisseehitatud sakiga või mündiga.

Millised ühendused on saadaval?

Monitoril on HDMI ja DisplayPort sisendid (olenevalt mudelist). Samuti on võimalik ühendada USB-seadmeid USB 3.0 portide kaudu (valikuline).

Kuidas reguleerida kõrgust ja kallet?

Monitor võimaldab kõrguse reguleerimist 0 kuni 120 mm, kallutust -5° kuni +25°, pööramist (pöörd) -90° kuni +90° ja 360° pööramist. Kasutage ergonoomilist alust ekraani kohandamiseks oma tööasendisse.

Mida teha, kui monitor ei lülitu sisse?

Kontrollige, kas toitejuhe on monitori ja töötava seinakontakti külge korralikult ühendatud. Veenduge, et signaalikaabel (HDMI või DP) on arvutiga korralikult ühendatud. Kui toiteindikaator jääb oranžiks, on monitor ooterežiimis; vajutage toitenuppu.

Kuidas kasutada OSD-menüüd?

Vajutage navigeerimis-/OK-nuppu ekraanimenüü avamiseks. Kasutage suunanooli, et liikuda valikute vahel, nagu heledus, kontrast, pildirežiimid jne. Vajutage uuesti OK kinnitamiseks.

Kui suur on voolutarve ooterežiimis?

Ooterežiimis on tarbimine tüüpiliselt 0,2 W, mis aitab vähendada energiatarbimist, kui arvuti on välja lülitatud.

Kas monitor sobib seinakinnituseks?

Jah, alus on eemaldatav ja monitor ühildub VESA kinnitustega. Saate jala eemaldada, et kinnitada monitor pöördhargile või seinale.

Millised pildirežiimid on saadaval?

Monitor pakub mitmeid eelseadistatud režiime, nagu Standard, Kino, Mäng jne. Samuti saate käsitsi reguleerida heledust, kontrasti, värvitemperatuuri, gammat ja kasutada funktsioone ACM (dünaamiline kontrast) ja Blue Light sinise valguse filtreerimiseks.

Kuidas aktiveerida Adaptive-Sync funktsioon?

OSD-menüüs navigeerige valiku Adaptive-Sync juurde ja lülitage see sisse. See funktsioon sünkroniseerib monitori värskendussageduse graafikakaardi omaga, et vähendada pildi rebimist (ühilduv Adaptive-Sync/FreeSync kaartidega).

KASUTUSJUHEND CM2241W ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.

Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-ekraanil VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonttöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitorit ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
8. LCD-monitor või selle korpus saab viga.

Monitoriki kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge. (valitud mudelitel)
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud. (valitud mudelitel)
4. Kinnitage alus jala külge, keerates kruvi komplektis oleva mündi või sobiva tööriistaga. (valitud mudelitel)

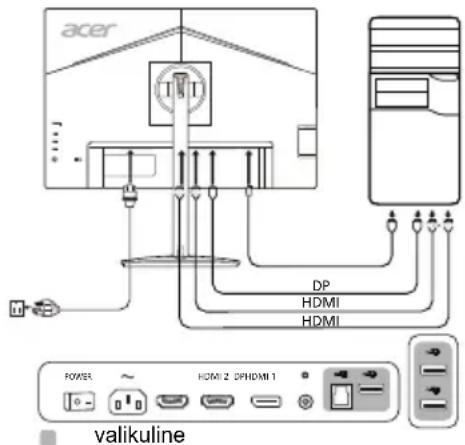

Monitorior arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks HDMI-kaabli ots monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

2-2 Ühendage DP-kaabel (ainult DP-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
2. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.
3. Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata. (valikuline)

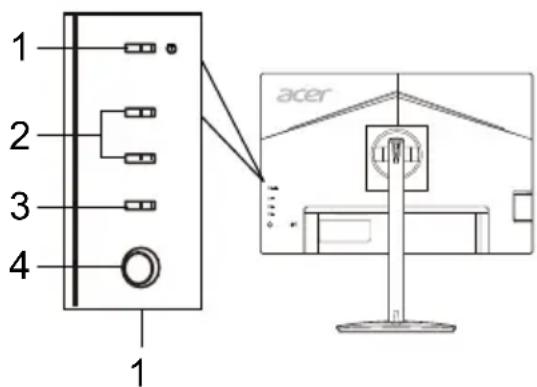

Füüsilised nupud

Nr Nimetus Kirjeldus
1	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator kollane. Kui monitor on puhke-/säästurežiimis, vilgub indikaator kollaselt.
2	Kiirklahv 1, 2 nuppu	Vajutage, et kasutaja märaratud kiirnupu funktsoon sisse lülitada.
3 Sisendi nupp Vajutage sisendite vahel lülitumiseks.
4 Navi/OK nupp	Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voole ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirangutele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused ilma loata tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev märk näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtmiseks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpöhöme Värviline 1FT LCD
	Suurus 24"W (61 cm)
	Piksli möftmed 0,270 mm (H) × 0,270 mm (V)
	Heledus	350 cd/m2(tüūpiline)
	Kontrastus Max 100000000:1 (ACM)
	Vaatenurk 178" (H) 178" (V) (CR = 10)
	Reageerimisaeg 1 ms (VRB)
	Paneell tüü IPS
	H-sagedus 30 - 94 kHz
	V-sagedus	56 - 76 Hz
Värvitäpsus 1,07 miljardit värvitooni
Pikslisagedus		220 MHz
Maksimaalne lahutusvöime		1920 x 1200 @ 75 Hz
Isehaalestumine VESA DDCCI/DDC2B
Energiatōhususe klass A
*Aastane energiarve 34 (kWh) (HDMI-sisendiga mudelil)
Toitevöimsus	Sisselūltatuna 17 W (tüūpiline)
	Puhkerežimiis 0,2 W (tüūpiline)
	Väljalūltatuna 0,2 W (tüūpiline)
Sisendpistik		HDMI (ainult HDMI-sisendiga mudelitel)DP (ainult DP-sisendiga mudelitel)
Video sisendsignaal		HDMI (ainult HDMI-sisendiga mudelitel)DP (ainult DP-sisendiga mudelitel)
Kölarid		2 W x 2
USB		USB 3.0 x 3 (valikuline)
Ekraani maksimaïsalcd mõötmied		Horisontaalne: 518,4 mmVertikaalne: 324,0 mm
Toiteallikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 0 °C kuni 40 °CSällamistemperatuur: -20 °C kuni 60 °CÖhuniskus tõökeskonnas: 20% kuni 80%
Mõötmied		533,4 (L) x 389,255 kuni 509,255 (K) x 233,65 (S) mm
Mass (netomass)		5,5 kg (netomass)
Mehaanilised andmed		Kaldenurk: -5" kuni +25" (kaldenurk 25 kraadi on saavutatav ainult monitori kõrgelimas asendis)Põördenurk: 360°Kõrguse reguleerismsvahemik: 0 mm kuni 120 mmPõördepunkt: -90" kuni +90"Lahtivöetav jalg: jah
Füülilised nupud	Lülitid/nupud	Toitenupp Kirklahu 1 Kärlkahu 2
	Funktsiconid	Heledus Kontrastus Sinine tuli Musta vöimendus ACM Ülteravus Gamma Värvtemperatuur Ühtsus Režimid Värviruum Kalibreerime Halliskala režim 6-teljeline toon 6-teljeline kullastus Helitugevus Valgista Ülkiirendus Adaptive-Sync
		Režimid Värvirium Kärläeerime Halliskala režim 6-teljeline toon 6-teljeline kullastus Helitugevus Valgista Ülkiirendus Adaptive-Sync
Köiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt. *Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
