CM2241W - Monitör ACER - Ücretsiz kullanım kılavuzu

Ürün Türü	LCD Monitör
Marka	Acer
Model	CM2241W
Ekran Boyutu	24 inç (61 cm)
Panel Türü	IPS (In-Plane Switching)
Maksimum Çözünürlük	1920 x 1200 @ 75 Hz
Parlaklık	350 cd/m² (tipik)
Kontrast	100.000.000:1 maks. (ACM)
Tepki Süresi	1 ms (VRB)
Görüş Açısı	178° yatay, 178° dikey (CR=10)
Yatay Frekans	30 - 94 kHz
Dikey Frekans	56 - 76 Hz
Gösterilen Renkler	1,07 milyar renk
Giriş Konektörleri	HDMI, DP (modele göre)
Dahili Hoparlörler	2 W x 2
USB Bağlantı Noktaları	USB 3.0 x 3 (isteğe bağlı)
Yükseklik Ayarı	0 - 120 mm
Eğim	-5° ile +25°
Döndürme (pivot)	-90° ile +90°
Boyutlar (G x Y x D)	533,4 x 389,3-509,3 x 233,7 mm
Net Ağırlık	5,5 kg
Güç Kaynağı	100-240 V, 50/60 Hz
Güç Tüketimi (çalışma modu)	17 W (tipik)
Güç Tüketimi (bekleme)	0,2 W (tipik)
Çalışma Sıcaklığı	0 °C - 40 °C

Sık sorulan sorular - CM2241W ACER

Acer CM2241W monitörün ekranı nasıl temizlenir?

Monitörü kapatın ve güç kablosunu çıkarın. Solventsiz bir temizlik solüsyonunu yumuşak bir beze püskürtün ve ekranı nazikçe temizleyin. Sıvıyı asla doğrudan ekrana püskürtmeyin ve amonyak veya alkol bazlı ürünler kullanmayın.

Monitörü tabanına nasıl takarım?

Monitörü ambalajından çıkarın, ayağı tabana takın (bazı modeller için), ardından kilitlemek için ayağı saat yönünde döndürün. Tabana iyice sabitlendiğinden emin olmak için vidayı entegre tırnak veya bir bozuk para yardımıyla çevirin.

Hangi bağlantılar mevcuttur?

Monitör, HDMI ve DisplayPort girişlerine sahiptir (modele göre). Ayrıca USB 3.0 bağlantı noktaları (isteğe bağlı) aracılığıyla USB aygıtları bağlamak da mümkündür.

Yükseklik ve eğim nasıl ayarlanır?

Monitör, 0 - 120 mm yükseklik ayarı, -5° ila +25° eğim, -90° ila +90° döndürme (pivot) ve 360° dönüş sağlar. Ekranı çalışma pozisyonunuza göre ayarlamak için ergonomik tabanı kullanın.

Monitör açılmazsa ne yapmalıyım?

Güç kablosunun monitöre ve çalışan bir prize doğru şekilde takılı olduğunu kontrol edin. Sinyal kablosunun (HDMI veya DP) bilgisayara iyi bağlandığından emin olun. Güç göstergesi turuncu kalırsa monitör bekleme modundadır; güç düğmesine basın.

OSD menüsü nasıl kullanılır?

Ekran menüsünü açmak için navigasyon/TAMAM düğmesine basın. Parlaklık, kontrast, resim modları vb. seçenekler arasında gezinmek için yön tuşlarını kullanın. Onaylamak için tekrar TAMAM'a basın.

Bekleme modunda güç tüketimi nedir?

Bekleme modunda güç tüketimi tipik olarak 0,2 W'dır, bu da bilgisayar kapalıyken enerji tüketimini azaltır.

Monitör duvar montajı için uygun mu?

Evet, taban çıkarılabilir ve monitör VESA standartlarıyla uyumludur. Monitörü bir kol veya duvar braketine monte etmek için ayağı çıkarabilirsiniz.

Hangi resim modları mevcuttur?

Monitör, Standart, Sinema, Oyun gibi birçok önceden tanımlanmış mod sunar. Ayrıca parlaklık, kontrast, renk sıcaklığı, gama değerlerini manuel olarak ayarlayabilir ve mavi ışığı filtrelemek için ACM (dinamik kontrast) ve Mavi Işık işlevlerini kullanabilirsiniz.

Adaptive-Sync işlevi nasıl etkinleştirilir?

OSD menüsünde Adaptive-Sync seçeneğine gidin ve etkinleştirin. Bu işlev, ekran yırtılmasını azaltmak için monitörün yenileme hızını grafik kartıyla senkronize eder (Adaptive-Sync/FreeSync destekli kartlarla uyumludur).

KULLANIM KILAVUZU CM2241W ACER

Önemli güvenlik talimatlari

Lutfen asagidaki talimatlir dikkatice okuyun.

1. LCD monitor ekranini temizlemek icin: Monitorunuzun elektriksel olarak konumunuzdaki mevcut AC gucuyle calisabilecek sinifta oldugundan emin olun.

2. LCD monitorū kapatin ve guç kablosunün fisini Çekin.

3. Bir bez parcasinün üstüçü olmayan bir temizlem esolusyoun skin ve ekranı nazikçte temizleyin.
   ASLA DOGRUDAN EKRANA YA DA KASAYA HICBIR SIVI SIKMAYIN YA DA DOKMEYIN.
   LUTFEN LCD EKRAN YA DA KASA UZERINDE AMONYAK YA DA ALKOL BAZLI HICBIR TEMIZLEYICI KULLANMAYIN.

4. Acer, amonyak ya da alkol bazli temizleyiciler kullanmaktan kaynakalan hasarllidan sorumlu olmayacaktir.

5. LCD monitor bir pencerenin yakinina koymayin. Monitor yağmura, neme ya da gunes isigina maruz kaldında ciddi hasar gore bilir.

6. LCD ekrana basinç uygulamayin. Asiri basinç ekrana kalici hasar verebilir.
7. Kendi basiniza bu unitenin kapaçini Çikarmayin ve bakimini yapmaya kalkismayin. Her Tür bakimn yetkili bir tekniyen tarafindan yapilmasi gerekir.
8. LCD monitor, -20° ile 60°C arasinda (-4° - 140°F) bir sicutkta saklayin. LCD monitor bu aralgin disinda saklamak kalici hasara yol acabilir.

9. Asagidaki durumlardan biri meydana gelirse hemen monitorunuzun fisini cekin ve yetkili bir tekniyseni arayin:

10. Monitor-PC sinyal kablosu asinmis ya da zarar gormusse.

11. LCD monitor sivi dokulürse ya da monitor yagmura maruz kalirsa.

12. LCD monitor ya da kasa zarar gorduye.

Monitor tabana yerleşirme

1. Monitorpaketinden gikarin.
2. Ayaklan tabana yerleşirin. (seçili modellerde)
3. Kilitlemek icin saat yonunde dondurun. Tabanin ayaklara oturdugundan emin olun. (seili modellerde)
4. Düz uzlu tomavida ya da bozuk para kullanı vidaları cevirerek tabani ayaga sabitleyin. (seçili modellerde)

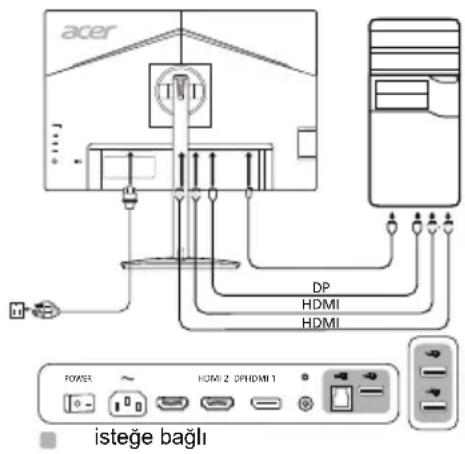

Monitorunüz Bilgisayara Bağlama

1. Monitorunzukapatin ve bilgisayarinizin guc kablosunun fisini gekin.
2. 2-1 HDMI Kablosunu Baglayin (Sadece HDMI girisi model)

a. Hem monitor hem de bilgisayarin KAPALI oldugundan emin olun.
b. HDMI kablosunun bir ucu n un monitor arkasina diger u cuno bilgisayarin portuna baglayin.

2-2 DP Kablosunu Baglayin (Sadece DP girisi model)

a. Hem monitor hem de bilgisayarin KAPALI oldugundan emin olun.
b. DP kablosunu bilgisayara baglayin.

1. Monitor guc kablosunu monitorun arkasindaki guc portuna takin.
2. Bilgisayarinizin ve monitorunuzun减免 kabolarini yakindaki bir elektrik prizine takin.
3. Kapali USB Şarı ilelevini etkinleşirmek/devre Dennis birakmak icin Kapali USB Şarı AÇIK/KAPALI'yı,) seçın.(lsteğe baglı)

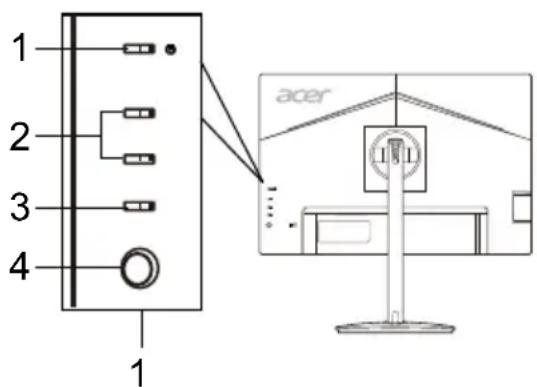

Harici kontroller

Numara	Öğe	Açıklama
1	Güçduğmesi/göstergesi	Monitörü açar/kapatır. Kehribar, açıkolduguṇu Güsterir. Yanıp)sonnen kehribarg rengi, bekleme/güçtasarrufu modundaolduguṇu Güsterir.
2	Kisayol 1, 2duğmeleri	Kullanıç tanımlı kisayol,islevinietkinleşirmek icin basın.
3	Gi	Giriç kaynak;lariarasinda geçis yapmak,isdirbasın.Şdugmesi
4	Gezinme/Tamamduğmesi	OSD menüsunü etkinleşirmek icin basınve ardindan istenen,islevi vurgulamaküzere yönlendirme tuşu olarak kullanı.Seçim girmek icin tekrar basın.

Düzenlemeler ve güvenlik bildirlimleri

FCC bildirimi

Bu aygit test edilmis ve FCC kurllarin 15. maddesi uyarinca B Sinifi dijital aygitormal kabul edilmistir. Bu sinlar evde kurulumda meydana gelebilecek zararlbir budahaleye ksrkoruma saglamak icin gelistirlmistir. Bu aygit radyo frekansi erjisi yaratir, kullaerve hatta saçabilir; ayrica, talimatlara uygun olarak kurulmaz ve kullaimazsa radyo iltesiminde zararlbir budahalede bulunabilir.

Bununla birlikte, bu mudahalenin talimatlara uygun kurulumda meydana gelmeyecegin garantisi yoktur. Aygit, radyo ya da televizyonun sinyal alima aygit kapatip acarak tespit edilebilen zararl bir mudahalede bulunursa kullanici asagidaki onlemlerin birini ya da birden fazlasini alarak bu mudahaleyi dizeltmeyi deneyebilir:

• Ali ci antenin yerini ya da yonunu degistirin.
• Aygit ile aliciyi birbirinden biraz daha uzaklastirin.
• Aygiti, alacinin bagli oldugundan faki bir devrede bulunan cikisa baglayin.
• Yardim icin saticiniza ya da tecrubeli bir radyo/televizyon teknsiyene danisir.

CE Uygunluk beyani

Bu belge ile Acer Inc. bu LCD monitor EMC Yonetmeligi 2014/30/AB, Alcak Gerilim Yonetmeligi 2014/35/AB ve RoHS Yonetmeligi 2011/65/AB ile Yonetmeligi 2009/125/AT yasalarin in enerj urunleri icin cevreci bir tasarim yapacak bir system kurmayi gerektiren temel gerekliliklerine ve diger maddelerine uyduugunu bylan eder.

Uyari:

Monitor zur gar gormesini onlemek icin monitoru tabanindan tutarak kalirmayin.

Uyari: Blendajil kabolar

Diger bilisim aygtllaryla yapilacak tum baglantlar EMC duzenlemelerine uyum saglamak icin blendajl kablor kullanilarak yapilmaldir.

Uyari: Cevresel aygtilar

Bu ekipmana sadece B Sinifi sinirlarina uygun oldugu tertifikayla belirtilmis cevresel aygtilar (gis/cikis aygtilari, terminaller, yaziclar vb.) eklenebilir. Sertifikasiz cevresel aygtilarla calistirilrsa radyo ve TV alicilarina mudahale meydana gelebilir.

Dikkat

Uretici tarafindan aqikca onaylanmamis degisiklikler ve duzenlemeler, kullanicinn Federal iletisim Komisyonu tarafindan verilen bu urunul calistirma hakkinin feshedilmesine neden olabilir.

Calisma kosullari

Bu aygit FCC Hukumlerinin 15. maddesine uygundur. Calisma su iki sarta uygunluk gerektir: (1) bu aygit zararli bir muddahaleye neden olmamalir ve (2) istem diq calistirma da dahil olmak üzere bu aygit alinan her muddahaley ustlenmek durumundadir.

Uyari: Kanadali kullanicilar

Bu B Sinifi tertibat, Kanada ICES-003 yasasina uygundur.

Atilacak Ekipmanin Avrupa Birliigi Üyesi Ülkernde Özel Mekanda Kullanılarca Atilmasi

Urunde ve urunun paketinde bulunan bu simge, bu urunun diger ev atiklarinizla atilmaması gerektigini gosterir. Bunun yerine, atilacak ekipmaninizi atik elektrikli cihaz toplama noktasina teslim etmek sizin sorumluluugunuzdur. Urununuzun bu sekilde ayi atilmasi ve geridonusturulmesi dogal kaynaklar Koruyacak ve urunun insan sagligini ve cevreyi koruyacak sekilde geridonusturulmesini saglayacaktir. Atik urununzu nereye teslim edbileceginiz hakinda daha fazla bilgi alabilmek icin luffen yeler belediyeye, cop hizmetlerinizi sunan birimle ya da urunu aldiginiz magazayla ileisime geleçın.

TEKNIK ÖZELLLIKLER

LCD Panel	Sürülcü Sistemi TFT Renkli LCD
	Boyut 24"W (61 cm)
	Pliksel Araişi	0,270 mm (Y) x 0,270 mm (D)
	Parlaklik	350 cd/m2 (Tipik)
	Kontrast 100.000.0001 Maks (ACM)
	Görulebilir Aci178° (Y) 178° (D) (CR=10)
	Tepki Sūresi 1 ms (VRB)
	Panel Türü In-Plane Switching
	Yalay Frekans 30 - 94 kHz
	Dikey Frekans 56 - 76 Hz
Ekran Renkleri 1,07 B Renk
Dot Clock 220 MHz
Maksimum Çozünurlük 1920 x 1200 @ 75 Hz
Tak ve Kullan VESA DDCCI/DDC2B
Enerji Verimiligi Sınlı		A
*Yilık Enerji Tüketimi		34 (kWh) (HDMI girisi Modeli İçın)
Güç Tüketimi	Açık Mod	17 W (Tipik)
	Uyku Modu	0,2 W (Tipik)
	Kapali Mod	0,2 W (Tipik)
Giri Şağlayışı		HDMI (Sadece HDMI Girisi Model)DP (Sadece DP Girisi Model)
Giri Şevo Sinyali		HDMI (Sadece HDMI Girisi Model)DP (Sadece DP Girisi Model)
Hoparlörler		2 W x 2
USB		USB 3.0 x 3 (İstege Bağlı)
Maksimum Ekran Būyūklalık		Yatay: 518,4 mmDükey: 324,0 mm
Güç Kaynakı		100 - 240 V, 50/60 Hz
Çevresel Durumlar		Çalışma Sıcakkı: 0° - 40°C Saklama Sıcakkı: -20° - 60°CCalışma Nem Araikı: %20 - %80
Boyutlar		533,4 (G) x 389,255 ~ 509,255 (Y) x 233,65 (D) mm
Ağırkık (Net)		5,5 kg (net)
Mekanizma Teknik Özellikleri		Egün: -5° - +25° (Yükselme,açılı�能,sadece en yüksek noktada 25 derecelik,yaslanma sunulabilir)Dönüncü: 360°Boy ayarlamasi: 0 mm - 120 mmPivot: -90° - +90°Ayrlabillir ayak noktası: Evet
Harici kontroler	Anahtar/Düşmeler	Güç DüşmesiKisayol 1Kisayol 2
	Iglesler	ParlaklikKontrastMavi ilekSiyah GüçlendirACMSuper NetlikGammaRenk SıcakkıKararllıkModlarRenk AlaniKalibrasyonGri Tonlama Modu6 eks. Ton6 eks. Doğun.Ses SeviyesiSessizAsiri HizAdaptive-SyncGüz ileş
Tüm teknik özeliliklerde bildirim Yapilmadandehyisiklidge gidile bilir.

Acer urununuz icin kullanim kilavuzlarimi ve diger belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
*Yllk enerji tuketimi gunde 4 saat, ylda 365 gun olan tipik guc tuketimi baz alinarh hesaplanir.
