CM2241W - Monitor ACER - Ingyenes használati útmutató

Termék típusa	LCD monitor
Márka	Acer
Modell	CM2241W
Képernyő mérete	24 hüvelyk (61 cm)
Panel típusa	IPS (In-Plane Switching)
Maximális felbontás	1920 x 1200 @ 75 Hz
Fényerő	350 cd/m² (tipikus)
Kontraszt	100 000 000:1 max. (ACM)
Válaszidő	1 ms (VRB)
Látószög	178° vízszintes, 178° függőleges (CR=10)
Vízszintes frekvencia	30 – 94 kHz
Függőleges frekvencia	56 – 76 Hz
Megjelenített színek	1,07 milliárd szín
Bemeneti csatlakozók	HDMI, DP (modelltől függően)
Beépített hangszórók	2 W x 2
USB portok	USB 3.0 x 3 (opcionális)
Magasságállítás	0 – 120 mm
Döntés	-5° – +25°
Elforgatás (pivot)	-90° – +90°
Méretek (Sz x Ma x Mé)	533,4 x 389,3–509,3 x 233,7 mm
Nettó tömeg	5,5 kg
Tápegység	100–240 V, 50/60 Hz
Fogyasztás (bekapcsolt állapot)	17 W (tipikus)
Fogyasztás (készenlét)	0,2 W (tipikus)
Üzemi hőmérséklet	0 °C – 40 °C

Gyakran ismételt kérdések - CM2241W ACER

Hogyan tisztítsam meg az Acer CM2241W monitor képernyőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítószert egy puha ruhára, és óvatosan tisztítsa meg a képernyőt. Soha ne permetezzen folyadékot közvetlenül a képernyőre, és ne használjon ammóniát vagy alkoholt tartalmazó termékeket.

Hogyan rögzítsem a monitort az állványra?

Vegye ki a monitort a csomagolásból, rögzítse a lábat az állványhoz (egyes modelleknél), majd forgassa el a lábat az óramutató járásával megegyező irányba a rögzítéshez. Győződjön meg arról, hogy az állvány megfelelően rögzítve van a csavar meghúzásával a beépített fül vagy egy érme segítségével.

Milyen csatlakozások érhetők el?

A monitor HDMI és DisplayPort bemenetekkel rendelkezik (modelltől függően). Lehetőség van USB-perifériák csatlakoztatására is az USB 3.0 portokon keresztül (opcionális).

Hogyan állítsam be a magasságot és a dőlésszöget?

A monitor magassága 0–120 mm, dőlésszöge -5°–+25°, elforgatása (pivot) -90°–+90°, valamint 360°-os elforgatás állítható. Használja az ergonomikus alapot a képernyő munkahelyzetéhez igazításához.

Mit tegyek, ha a monitor nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik a monitorhoz és egy működő elektromos aljzathoz. Győződjön meg arról, hogy a jelkábel (HDMI vagy DP) megfelelően csatlakozik a számítógéphez. Ha a tápfeszültség jelzőfény narancssárga marad, a monitor készenléti üzemmódban van; nyomja meg a bekapcsológombot.

Hogyan használjam az OSD menüt?

Nyomja meg a navigációs/OK gombot a képernyőn megjelenő menü megnyitásához. Használja a nyílgombokat a különböző lehetőségek, például a fényerő, kontraszt, kép módok stb. közötti navigáláshoz. Nyomja meg ismét az OK-t a megerősítéshez.

Mennyi az energiafogyasztás készenléti üzemmódban?

Készenléti üzemmódban a fogyasztás jellemzően 0,2 W, ami csökkenti az energiafogyasztást, amikor a számítógép ki van kapcsolva.

Alkalmas a monitor falra szerelésre?

Igen, az állvány eltávolítható, és a monitor kompatibilis a VESA tartókkal. Eltávolíthatja a lábat, hogy a monitort egy csuklós karra vagy falitartóra rögzítse.

Milyen kép módok érhetők el?

A monitor számos előre beállított módot kínál, mint például Standard, Mozi, Játék stb. Manuálisan is beállíthatja a fényerőt, kontrasztot, színhőmérsékletet, gammaértéket, valamint használhatja az ACM (dinamikus kontraszt) és Kék fény funkciókat a kék fény szűréséhez.

Hogyan aktiváljam az Adaptive-Sync funkciót?

Az OSD menüben navigáljon az Adaptive-Sync opcióhoz, és aktiválja azt. Ez a funkció szinkronizálja a monitor frissítési gyakoriságát a grafikus kártyáéval, csökkentve a képtöréseket (kompatibilis az Adaptive-Sync/FreeSync kompatibilis kártyákkal).

HASZNÁLATI ÚTMUTATÓ CM2241W ACER

Acer LCD monitor - Gyors üzembe helyezési útmutató

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
3. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
4. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
5. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
6. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
7. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
8. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
9. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
10. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
11. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
12. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart a beépített fül vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

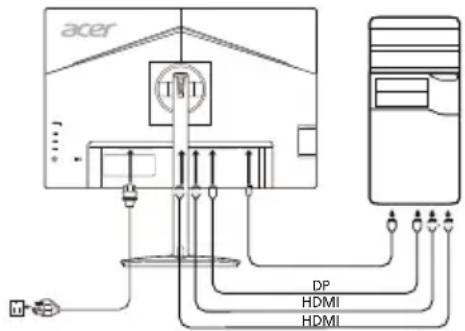

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 HDMI-kábel csatlakoztatása (csak a HDMI bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a monitor hátuljához, a kábel másik végét pedig a számítógép megfelelő csatlakozójához.

2-2 DP-kábel csatlakoztatása (csak a DP bemenettel rendelkező típusok esetén)

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
2. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzathoz.
3. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához. (Opcionális)

opcionális

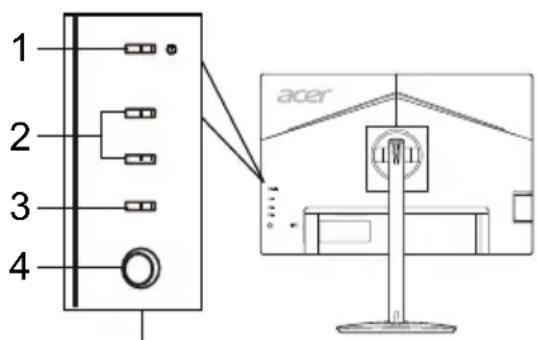

Külső kezelőszervek

SzámElemLeírás

1	Bekapcsológomb/ jelzöfény	Be- és kikapcsolja a monitor. A borostyánsárga fény a bekapcsolt állapot jerzi. A villogó borostyánsárga fény a készenlétietenergiatakarékos MODot jerzi.
2	1., 2. gyorsgombok	Nyomja meg a felhasználó által meghatározott gyorsgombfunkció aktivalására.
3	Bemenet gomb A bemeneti források kőzti valtásra szolgál.
4	Navigácios/OK gomb	Nyomja meg az OSD menuü aktivalásához, majd használja vezérólggombként a kivánt funkció kijelölésére. Nyomja meg Újra a kijelöl't element kiválasztásához.

1

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát használ, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amelynek tényéről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2014/30/EU irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2014/35/EU irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználással kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer Szines	TFT LCD
	Mérét 24"W (61 cm)
	Képpontmérét 0,270 mm (vizszintes) x 0,270 mm (fuggöleges)
	Fényerő	350 cd/m2(jelgemzö)
	Kontraszt Max. 100 000 00:00:1 (ACM)
	Betekintési szög	178" (vizszintes) 178" (fuggöleges) (CR=10)
	Válaszidő 1 ms (VRB)
	Panellípus IPS
	Vizszintes frekvência 30-94 kHz
	Fuggöleges frekvência 56-76 Hz
Megjelenilithető szinek 1,07 milliard szín
Videoórájel 220 MHz
Maximális felbontás 1920 x 1200 75 Hz-en
Plug&Play VESA DDCCI/DDC2B
Energiagazdaságossagi besorolá S
*Éves energiafogasyzlós		34 (kWh) (a HDMI bemeneltel rendelkező típus esetén)
Energiafogasyzlás	Bekapsolt állapot	17 W (jellemzö)
	Alvó állapot	0,2 W (jellemzö)
	Kikapcsolt állapot	0,2 W (jellemzö)
Bemeneti csatlakozó		HDMI (csak a HDMI bemeneltel rendelkező típusnal)DP (csak a DP bemeneltel rendelkező típusnal)
Bemeneti videoejl		HDMI (csak a HDMI bemeneltel rendelkező típusnal)DP (csak a DP bemeneltel rendelkező típusnal)
Hangszörök		2 W x 2
USB-csatlakozó		USB 3.0 x 3 (Opiconális)
Maximális képernyömérét		Vizszintesen: 518,4 mmFuggölegesen: 324,0 mm
Áramforrás 100-240 V, 50/60 Hz
Környezetre vonatkoző kõvitetelmények:		Mūkôdési hämöséklet: 0-40 °CTárolás hämöséklet: -20-60 °CMūkôdési paratartalom: 20-80%
Mérétek		533,4 (szé) x 389,255 - 509,255 (ma) x 233,65 (mé) mm
Tömeg (nettó)		5,5 kg (nettó)
Mechanical jellemzök		Dölés: -5° es +25° közott (Csak a készülék legmagasabb pontjàn mérhető 25 fokos dölészög)Elfordúlas: 360°Magasságbeallitás: 0-120 mmElfordlthato: -90° es +90° közottLevehető talp: lgen
Külső kezelöszerrek	Kapcsoló/gombok	Bekapsológomomb1. gyorsgomb2. gyorsgombBemenetMenü/Navigációs/OK
	Funkciók	FényerőKontrasztKék fenySötét elénklítésACMSzuper élességGammaSzinhörmsékletEgyésègsegMódokSzintérKalibrálásSzürkeámaryalatos mod6 tengelyes szinárnyalat6 tengelyes teilitelşégHangerőNémirtásTühlajtsAdaptive-Sync
A műszaki adatok ertesifés někül vätozhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyvek és egyéb dokumentumok.

^* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
