CM2241W - 显示器 ACER - 免费用户手册

产品类型	LCD 显示器
品牌	Acer
型号	CM2241W
屏幕尺寸	24 英寸（61 厘米）
面板类型	IPS（平面转换）
最大分辨率	1920 x 1200 @ 75 赫兹
亮度	350 坎德拉/平方米（典型值）
对比度	100 000 000:1 最大（ACM）
响应时间	1 毫秒（VRB）
可视角度	178° 水平，178° 垂直（CR=10）
水平频率	30 至 94 千赫
垂直频率	56 至 76 赫兹
显示颜色	10.7 亿色
输入接口	HDMI、DP（根据型号）
内置扬声器	2 瓦 x 2
USB 端口	USB 3.0 x 3（可选）
高度调节	0 至 120 毫米
倾斜	-5° 至 +25°
旋转（枢轴）	-90° 至 +90°
尺寸（长 x 高 x 深）	533.4 x 389.3–509.3 x 233.7 毫米
净重	5.5 千克
电源	100–240 伏，50/60 赫兹
功耗（工作模式）	17 瓦（典型值）
功耗（待机）	0.2 瓦（典型值）
工作温度	0 °C 至 40 °C

常见问题 - CM2241W ACER

如何清洁 Acer CM2241W 显示器的屏幕？

关闭显示器并拔掉电源线。将无溶剂的清洁溶液喷在软布上，轻轻擦拭屏幕。切勿直接将液体喷在屏幕上，也不要使用含氨或酒精的产品。

如何将显示器安装到支架上？

从包装中取出显示器，将底座安装到支架上（适用于某些型号），然后顺时针旋转底座以锁紧。确保底座已固定，可通过内置拉片或硬币拧紧螺丝。

有哪些连接接口？

显示器配备 HDMI 和 DisplayPort 输入接口（根据型号）。还可通过 USB 3.0 端口连接 USB 设备（可选）。

如何调节高度和倾斜角度？

显示器支持高度调节 0 至 120 毫米，倾斜 -5° 至 +25°，旋转（枢轴）-90° 至 +90°，以及 360° 旋转。使用符合人体工学的底座，将屏幕调整到适合您工作位置的角度。

如果显示器无法开机怎么办？

检查电源线是否正确连接到显示器和正常工作的电源插座。确保信号线（HDMI 或 DP）已正确连接到计算机。如果电源指示灯保持橙色，表示显示器处于待机状态；请按电源按钮。

如何使用 OSD 菜单？

按导航/确定按钮打开屏幕菜单。使用方向键浏览亮度、对比度、图像模式等选项。再次按确定进行确认。

待机功耗是多少？

待机模式下，典型功耗为 0.2 瓦，可减少计算机关机时的能耗。

显示器是否适合壁挂安装？

是的，底座可拆卸，显示器兼容 VESA 支架。您可以卸下底座，将显示器固定在万向臂或壁挂支架上。

有哪些图像模式可用？

显示器提供多种预设模式，如标准、电影、游戏等。您还可以手动调整亮度、对比度、色温、伽马，并使用 ACM（动态对比度）和 蓝光 功能过滤蓝光。

如何启用 Adaptive-Sync 功能？

在 OSD 菜单中，导航至 Adaptive-Sync 选项并启用它。此功能将显示器的刷新率与显卡同步，以减少画面撕裂（兼容支持 Adaptive-Sync/FreeSync 的显卡）。

用户手册 CM2241W ACER

Acer LCD 顯示器快速安裝指南 (QSG)

重要安全指示

請仔細閱讀以下指示。

1. 若要清潔 LCD 顯示器：請確定您的顯示器所使用的電源適合您當地的交流電源。
2. 關閉 LCD 顯示器並拔掉電源線插頭。 ·請於擦拭布上噴灑非溶劑型清潔液，以輕柔動作清潔顯示器。 ·請勿將任何液體直接噴灑或倒入螢幕或外殼中。
3. 請勿對 LCD 顯示器的螢幕或外殼使用任何含有阿摩尼亞或酒精成份的清潔劑。 -對於使用任何含有阿摩尼亞或酒精成份的清潔劑所造成的損壞，Acer概不負責
4. 請勿將 LCD 顯示器置於窗戶旁。顯示器若暴露於雨水、濕氣或陽光下，可能會造成嚴重損害。
5. 請勿按壓LCD螢幕。過度施壓可能使顯示器永久損壞。 4.請勿拆下蓋板或嘗試自行維修本裝置。任何情況下皆應由授權技師進行維修。
6. 請將 LCD 顯示器儲存於溫度介於 -20°C 至 60°C (-4°F 至 140°F) 之間的室內。若將 LCD 顯示器存放在溫度超出此範圍的環境，可能會造成永久損害。 6.若下列任一情形發生，請立即拔掉顯示器插頭並連絡授權技師：

·連接顯示器與電腦的訊號線破損。 - 液體潑濾至 LCD 顯示器，或顯示器暴露在雨水中。 - LCD顯示器或外殼受損。

將顯示器連接底座

1. 請從包裝中取出顯示器。
2. 將腳架連接底座。(僅適用於特定機型) 3.順時針轉動以鎖上。確保底座固定在支架上。(僅適用於特定機型) 4.使用整合性翼片或合適的硬幣旋轉螺絲，將底座固定在支架上。(僅適用於特定機型)

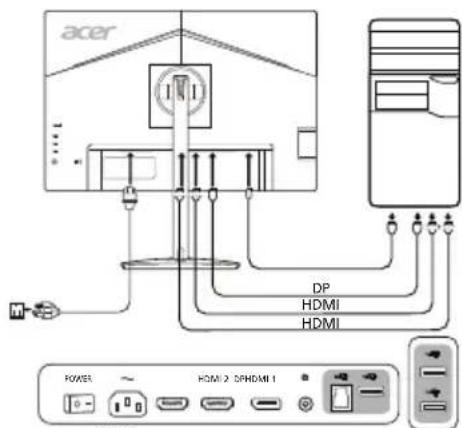

將顯示器連接至電腦

1.關閉顯示器，拔掉電腦的電源線插頭。

1. 2-1連接HDMI線(僅限HDMI輸入機型)

a. 請確定顯示器與電腦的電源皆已關閉。 b. 將 HDMI 線的一端連接至顯示器背面，另一端則連接至電腦連接埠。

2-2連接DP線(僅限DP輸入機型)

a. 請確定顯示器與電腦的電源皆已關閉。 b. 將 DP 線連接至電腦。

1. 將顯示器電源線插入顯示器背面的電源連接埠。
2. 將電腦與顯示器的電源線插入附近的電源插座。
3. 請選擇「關機狀態下以USB充電開/關」，以啟用/停用USB關機充電功能。(選配)

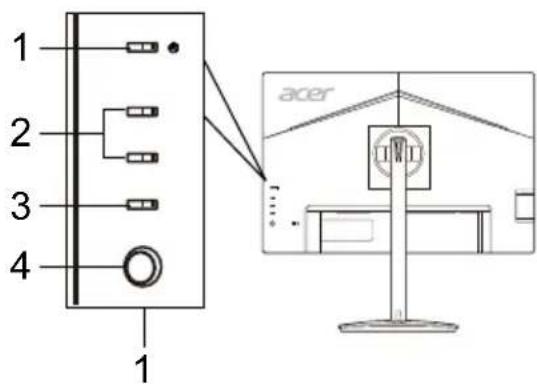

外部控制

編號	項目	說明
1	電源按鈕/指示器	開啓/關閉顯示器。橘色表示電源開啓。 閃爍橘色代表待機/省電模式。
2	熱鍵 1、2 按鈕	按下即可啓用使用者定義的熱鍵功能。
3	輸入按鈕	按下即可切換輸入來源。

4

導覽/確認按鈕

按下即可启用 OSD 功能表，并可将此按钮视为指向键，将所需的功能反白显示。再次按下该按钮即可进入选项。

选配

规定与安全须知

FCC 声明

本装置通过测试，且符合 FCC 规定第 15 条 Class B 数字装置的限制，针对居家装设环境中的有害干扰提供合理的保护。本装置会产生、使用并可发射无线射频能量，未依指示安装与使用可能会对无线电通讯造成有害干扰。

尽管如此，我们不保证特定安装不会发生任何干扰。如果透过关闭或开启装置电源的方式，判定本装置确实会对无线电或电视讯号的接收造成有害干扰，我们鼓励使用者采取下列其中一项措施，尝试修正干扰问题：

• 调整接收天线的方向或重新放置接收天线。 • 拉大本装置与接收器之间的距离。 • 将本装置连接至与接收器所连接的不同电路插座上。 • 咨询经销商或经验丰富的无线电/电视技师以寻求协助。

CE 合规宣告

Acer Inc. 在此表示本 LCD 显示器符合以下重要规范与其他相关条款：EMC 指令 2014/30/EU、低电压指令 2014/35/EU 与 RoHS 指令 2011/65/EU 和指令 2009/125/EC 有关针对能源相关产品设立环保设计之要求建立架构。

注意：

为了避免损坏显示器，请勿从底座举起显示器。

注意：包覆缆线

请务必采用具包覆缆线连接其他运算装置，以符合 EMC 规范。

注意：周边装置

仅限符合 Class B 限制的周边装置（输入/输出装置、终端机、打印机等等）连接本设备。若使用非合格周边装置可能会干扰无线电与电视讯号接收。

警告

未经制造商明确核准擅自更改或修改本产品，可能会让使用者丧失由美国联邦通信委员会授予的操作权力。

运作条件

本装置符合FCC规定第15条。操作本装置时必须符合以下两项条件：(1)本装置不得造成有害干扰，且(2)本装置必须接受任何接收到的干扰，包括可能造成不理想运作的干扰。

注意：加拿大地区使用者

本Class B数位装置符合加拿大ICES-003规定。

产品或包装上的此标志表示本产品不得与其他家庭废弃物一同丢弃。您应负责将废弃设备交到回收废弃电气与电子设备的指定收集处。丢弃废弃设备时分别进行收集与回收有助于保护自然资源，并可确保本设备的回收方式可保护人类健康与环境。若要深入了解您的废弃设备回收地点，请联络您当地政府机关、家庭废弃物处理服务或您购买本产品之商家。

规格

LCD面板	驅動系統		TFT 彩色 LCD
	尺寸		24"W (61 公分)
	像素間距		0.270 公差(水平)x 0.270 公差(垂直)
	亮度 350 cd/m		2(典型)
	對比度		10000000:1 最大值 (ACM)
	可視角		178°(水平) 178°(垂直) (CR=10)
	反應時間		1 毫秒 (VRB)
	面板類型		IPS (横向電場效應)
	水平頻率		30 - 94 kHz
	垂直頻率		56 - 76 Hz
顯示色彩			1.078 色數
畫索時鐘			220 MHz
最大解析度			1920 x 1200 @ 75 Hz
隨插即用			VESA DDCCI/DDC2B
能源效率分級			A
*年能源消耗量 34 (kWh) (HDMI 輸入機型)
功耗	開啓模式		17 W (典型)
	休眠模式		0.2 W (典型)
	關閉模式		0.2 W (典型)
輸入接頭			HDMI (僅限 HDMI 輸入機型) DP (僅限 DP 輸入機型)
輸入視訊號			HDMI (僅限 HDMI 輸入機型) DP (僅限 DP 輸入機型)
喇叭			2 W x 2
USB			USB 3.0 x 3 (選配)
最大蓋骨尺寸			水平: 518.4 公鑑 垂直: 324.0 公鑑
電源			100-240 V, 50/60 Hz
環境條件			運作溫度: 0°至40°C 存放溫度: -20°至60°C 運作濕度: 20%至80%
尺寸			533.4 (高) x 389.255 ~ 509.255 (高) x 233.65 (深) 公鑑
重量(淨重)			5.5 公斤 (淨重)
機械規格			傾斜: -5°至+25°(僅在最高點能提供後仰25度的仰角) 轉動: 360° 高度調整: 0 公鑑至120 公鑑 樞軸: -90°至+90° 可卸式腳架:有
外部控制	開關/按鈕		電源按鈕 熱鍵1 熱鍵2
	功能		亮度 對比 藍光 黑色增益 ACM 超清細度 Gamma 色溫 均勻度 模式 色彩空間 校準 反饋模式 6 頁色調 6 頁飽和 音量 靜音 顯示反應速度 Adaptive-Sync 顯示反應速度 Adaptive-Sync 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化 自動化
所有規格得未經通知即進行變更。

欢迎造访Acer官方支援网站，取得您的Acer产品的使用手册与其他文件。*年能源消耗量系采用每天4小时、每年365天的典型耗电量计算而得。

Acer液晶显示器快速入门指南(QSG)

重要安全说明

请详细阅读下列说明。

1. 清洁液晶显示器屏幕：确保显示器以您所在地区AC电源的额定电气值工作。
2. 关闭液晶显示器并拔下电源线。
3. 将非溶剂清洁液喷洒到抹布上，轻轻清洁屏幕。切勿将任何液体直接溅到或流入屏幕或机箱上。
4. 请勿在 LCD 显示器屏幕或机箱上使用任何氨或酒精类清洁剂。
5. Acer 对于因使用任何氨或酒精类清洁剂所造成的损坏不承担责任。
6. 请勿将液晶显示器放置在窗户附近。显示器受到雨淋、受潮或曝晒会严重受损。
7. 请勿对液晶屏幕施加压力。压力过大可能会导致显示器永久性损坏。
8. 请勿取下机盖或尝试自行维修此显示器。应由授权的技术人员执行所有维修操作。
9. 将液晶显示器存放在温度为 -20°C 至 60°C（-4°F 至 140°F）的房间内。在此温度范围外存放液晶显示器时，可能会导致永久性损坏。
10. 发生下列情形时，应立即拔下显示器的电源线并致电授权的技术人员：
11. 显示器连接个人电脑的信号线已磨损或损坏。
12. 液体溅到液晶显示器上或显示器受到雨淋。液晶显示器或机壳已经损坏。

将显示器安装到底座上。

1. 从包装中取出显示器。
2. 将脚座安装到底座上。（适用于选定的型号）3. 顺时针转动以锁定。确保将底座锁定在支架上。（适用于选定的型号）
3. 使用集成的翼片或适合的硬币转动螺丝，将底座固定在支架上。（适用于选定的型号）

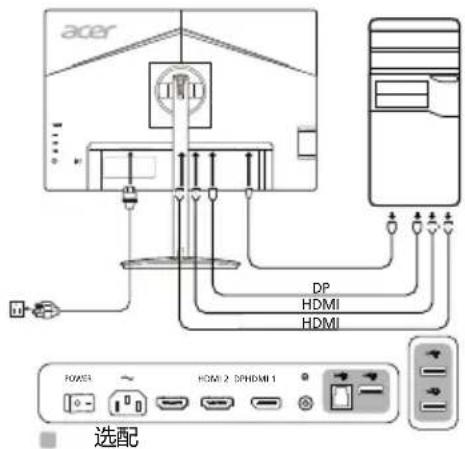

将显示器连接至电脑。

1. 关闭显示器，拔下电脑的电源线。
2. 2-1 连接HDMI线（仅限于HDMI输入型号）

a. 确保显示器和电脑均已关机。b. 将HDMI线的一端连接至显示器背面，另一端连接至电脑端口。

2-2 连接DP线（仅限于DP输入型号）

a. 确保显示器和电脑均已关机。b. 将DP线连接至电脑。

1. 将显示器电源线插入显示器背面的电源端口。
2. 将电脑和显示器的电源线插入附近的电源插座。
3. 选择USB关机充电开/关可启用/禁用USB关机充电功能。（选配）

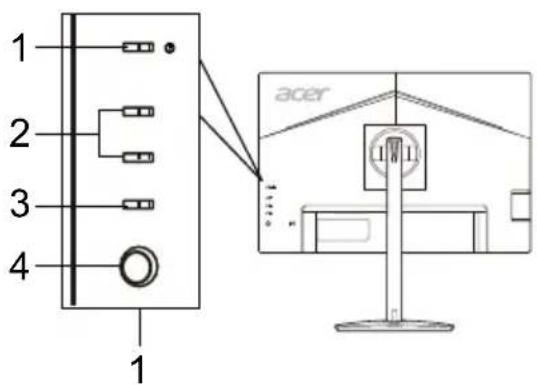

外部控件

编号	项目	说明
1	电源按钮/指示灯	打开/关闭显示器。琥珀色表示显示器已开机。闪琥珀色表示显示器处于待机/节能模式。
2	热键1, 2按钮	按下以激活用户定义的热键功能。
3	输入按钮	按下此按钮可切换输入源。
4	导航/确认按钮	按下以激活 OSD 菜单，然后将其用作方向键以突出显示所需功能。再次按下此按钮以进入选项。

法规和安全通告

FCC通告

依据FCC规章第15部分条款，此设备经测试符合B类数字设备限制规定。这些限制设计用于在住宅安装环境下提供合理的保护，防止有害干扰。此设备会产生、运用和放射无线电频率能量，若未按照说明安装和使用，可能会对无线通信造成有害干扰。

但是，并不保证在特定安装中不会发生干扰。若此设备对无线电或电视接收产生有害干扰（可通过关闭和打开设备来判断），建议用户尝试一项或多项下列措施排除干扰：

• 重新定向或重新定位接收天线
• 增加设备和接收机之间的距离。
• 将设备连接至不同于接收机连接电路的插座。
• 咨询经销商或有经验的无线电/电视技术人员以寻求帮助。

CE一致性声明

Acer Inc. 特此声明，此液晶显示器在建立能源相关产品生态设计要求设置框架方面符合 EMC 2014/30/EU 指令、2014/35/EU 低电压指令、RoHS 2011/65/EU 指令和 2009/125/EC 指令的基本要求及其他相关规定。

注意事项：

为防止对显示器造成损坏，请勿通过此底座抬起显示器。

注意事项：屏蔽电缆

与其他计算设备的所有连接必须使用屏蔽电缆，以确保符合 EMC 法规。

注意事项：周边设备

只有经认证符合B类限制规定的周边设备（输入/输出设备、终端、打印机等）才可以连接此设备。使用未经认证的周边设备很可能会对无线电和电视接收造成干扰。

警告

未经制造商明确批准的更改或修改可能会导致用户无权（此权限由美国联邦通讯委员会授予）操作此产品。

操作条件

此设备符合FCC规章第15部分条款。操作应符合以下两个条件：(1)此设备不会造成有害干扰，并且(2)此设备必须接受任何干扰，包括可能导致意外操作的干扰。

注意事项：加拿大用户

此B类数字设备符合加拿大ICES-003标准。

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

欧盟私人家庭用户废旧设备弃置

产品或其包装上的此标志表示不得将此产品与其他生活垃圾一起弃置。反之，您有责任将废旧设备送往指定的废旧电器和电子设备回收收集点。弃置废旧设备时进行分类收集和回收有助于节约自然资源并确保将其以保护人类健康和环境的方式回收再利用。有关弃置废旧设备回收站的详细信息，请联系当地市政府办公室、生活垃圾处理服务或产品购买处。

管制认证

在官方的 Acer 支持网站上查找 Acer 产品的手册及其它文档。

依据中国《电器电子产品有害物质限制使用管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有害物质的名称及含量于以下表格中
显示器
部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属机构件	X	O	O	O	O	O
塑料机构件	O	O	O	O	O	O
电路板组件*	X	O	O	O	O	O
液晶显示屏	X	O	O	O	O	O
电源模块	X	O	O	O	O	O
电源线	O	O	O	O	O	O
外部信号连接线	X	O	O	O	O	O
喇叭	X	O	O	O	O	O
本表格依据SJ/T 11364的规定编制*：电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等○：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下×：表示该有害物质至少存在于该部件的某一均质材料中,是因为目前业界还没有成熟的可替代技术,以致含量虽然超出GB/T 26572规定的限量要求；但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求

LCD バル	驅動装置		TFT フラーパー LCD
	サイズ		24"W (61 cm)
	画素 ビット	0.270 mm (水平) x 0.270 mm (垂直)
	輝度 350 cd/m	2 (標準)
	コングラスト	100000000:1最大 (ACM)
	可視角度	178° (水平) 178° (垂直) (CR=10)
	応答時間	1 ms (VRB)
	バncyル 示例	IPS 方式
	水平周波数	30~94 kHz
	垂直周波数	56~76 Hz
デイスPLEIJカレ			1.078 イラーベ
ドットリフロー			220 MHz
最大解像度			1920 x 1200 @ 75 Hz
TPLAZアンドPLEIJ			VESA DDCCI/DDC2B
工事員効率クソス			A
*年間工事員効費量			34 kWh (HDMI 入力 イ マ ヤ )
消費電力	オングモード	17 W (標準)
	STRER PLEID	0.2 W (標準)
	才FOMD	0.2 W (標準)
入力端子 プncyル			HDMI (HDMI 入力モーテルのみ)DP (DP 入力 プ マ ヤ ユ ビ)
入力映像信号			HDMI (HDMI 入力モーテルのみ)DP (DP 入力 プ マ ヤ ユ ビ)
スイカ力			2 W x 2
USB			USB 3.0 x 3 (オ プシャン)
最大 施設条件			水平：518.4 mm垂直：324.0 mm
電源			100~240 V、50/60 Hz
環境条件			動作温度：0~40℃保管温度：-20~60℃動作湿度：20~80%
寸法			533.4 (幅) x 389.255~509.255 (高さ) x 233.65 (奥行き) mm
重量 (正味重量)			5.5 kg (正味)
機械仕様			チルト：-5~+25° (最も高的位置に附近之称、上下ご25°の傾斜が可能)旋回：360°高さ調整：0~120mm回軸：-90°~+90°取り外の可能フツトスstance：有り
外部コングローロ	スイドリフロー		電源ローナnhombtik - 1 botch - 1 botch - 2 力端子Melon - 1 botch - 2 メニーハ/Navi/OK
	機能	梯度CONTRASTILLENTROFLUIDLITFRAMKURPUSSTROMASCHINDETSIDEAQUARADGURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURsUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUTRIGRESEURSUT
		色温度整合性EYESIDE	动力端子自动控制
		音量消音OFFILIBLERADIOISERS	HDMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEM1 黑盤ル変化器 HEM1 黑盤ル変化器 HEM1 黑盤ル変化器 HEM1 黑盤ル変化器 HEM1 黑盤ル変化器 HEM1 黑盤ル変化器 HEM1 黑盤ル変化器 HEM1 黑盤ル変化器 HEM1 黑盤ル変化器 HEM1 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEM I 黑盤ル変化器 HEM I 黑盤ル変化器 HEM I 黑盤ル変化器 HEM I 黑盤ル変化器 HEM I 黑盤ル変化器 HEM I 黑盤ル変化器 HEM I 黑盤ル変化器 HEM I 黑盤ル変化器 HEM I 黑盤ル変化器 HEM I 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMII 黑盤ル変化器 HEMII 黑盤ル変化器 HEMII 黑盤ル変化器 HEMII 黑盤ル変化器 HEMII 黑盤ル変化器 HEMII 黑盤ル変化器 HEMII 黑盤ル変化器 HEMII 黑盤ル変化器 HEMII 黑盤ル変化器 HEMII 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMI 黑盤ル変化器 HEMIE BANDALL	自動制御表示時間設定透明度OSD 表示時間表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表示表達を指定。
仕標は予告.Please变更请您ご確認。

2. 2-1 HDMI（音频HDMI）

（HDMI HDMI 2-1.2

1

HDMI 1

j 1S 1 = 1/2S₂

（DP接口）DP 2-2

j 1

JDP

aaii jie gai jaiy gai yai bai iia aaiai ai Jss

4
