CM2241W - Monitor ACER - Gratis gebruiksaanwijzing en handleiding

Producttype	LCD-monitor
Merk	Acer
Model	CM2241W
Schermdiagonaal	24 inch (61 cm)
Paneeltype	IPS (In-Plane Switching)
Maximale resolutie	1920 x 1200 @ 75 Hz
Helderheid	350 cd/m² (typisch)
Contrast	100.000.000:1 max. (ACM)
Responstijd	1 ms (VRB)
Kijkhoek	178° horizontaal, 178° verticaal (CR=10)
Horizontale frequentie	30 tot 94 kHz
Verticale frequentie	56 tot 76 Hz
Weergegeven kleuren	1,07 miljard kleuren
Ingangconnectoren	HDMI, DP (afhankelijk van model)
Ingebouwde luidsprekers	2 W x 2
USB-poorten	USB 3.0 x 3 (optioneel)
Hoogteverstelling	0 tot 120 mm
Kantelen	-5° tot +25°
Rotatie (pivot)	-90° tot +90°
Afmetingen (B x H x D)	533,4 x 389,3–509,3 x 233,7 mm
Nettogewicht	5,5 kg
Voeding	100–240 V, 50/60 Hz
Vermogen (aan-modus)	17 W (typisch)
Vermogen (stand-by)	0,2 W (typisch)
Bedrijfstemperatuur	0 °C tot 40 °C

Veelgestelde vragen - CM2241W ACER

Hoe reinig ik het scherm van de Acer CM2241W monitor?

Schakel de monitor uit en trek de stekker uit het stopcontact. Spuit een oplossing zonder oplosmiddelen op een zachte doek en reinig het scherm voorzichtig. Spuit nooit vloeistof direct op het scherm en gebruik geen producten op basis van ammoniak of alcohol.

Hoe bevestig ik de monitor op de voet?

Haal de monitor uit de verpakking, bevestig de voet aan de basis (voor sommige modellen) en draai de voet rechtsom om hem te vergrendelen. Zorg ervoor dat de basis goed vastzit door de schroef met het ingebouwde lipje of een muntstuk vast te draaien.

Welke aansluitingen zijn beschikbaar?

De monitor heeft HDMI en DisplayPort ingangen (afhankelijk van het model). Het is ook mogelijk om USB-apparaten aan te sluiten via de USB 3.0-poorten (optioneel).

Hoe pas ik de hoogte en kanteling aan?

De monitor biedt hoogteverstelling van 0 tot 120 mm, kanteling van -5° tot +25°, rotatie (pivot) van -90° tot +90° en een draaiing van 360°. Gebruik de ergonomische voet om het scherm aan uw werkpositie aan te passen.

Wat moet ik doen als de monitor niet aangaat?

Controleer of de stroomkabel correct is aangesloten op de monitor en op een werkend stopcontact. Zorg ervoor dat de signaalkabel (HDMI of DP) goed is verbonden met de computer. Als het aan/uit-lampje oranje blijft, staat de monitor in stand-by; druk op de aan/uit-knop.

Hoe gebruik ik het OSD-menu?

Druk op de navigatie/OK-knop om het menu op het scherm te openen. Gebruik de pijltjestoetsen om door de opties te navigeren, zoals helderheid, contrast, beeldmodi, enz. Druk nogmaals op OK om te bevestigen.

Wat is het stroomverbruik in stand-by?

In stand-by-modus is het verbruik typisch 0,2 W, wat helpt het energieverbruik te verminderen wanneer de computer is uitgeschakeld.

Is de monitor geschikt voor wandmontage?

Ja, de voet is verwijderbaar en de monitor is compatibel met VESA-beugels. U kunt de voet verwijderen om de monitor aan een arm of wandbevestiging te bevestigen.

Welke beeldmodi zijn beschikbaar?

De monitor biedt verschillende vooraf ingestelde modi zoals Standaard, Film, Game, enz. U kunt ook handmatig helderheid, contrast, kleurtemperatuur, gamma aanpassen en de functies ACM (dynamisch contrast) en Blue Light gebruiken om blauw licht te filteren.

Hoe activeer ik de Adaptive-Sync-functie?

Navigeer in het OSD-menu naar de optie Adaptive-Sync en schakel deze in. Deze functie synchroniseert de verversingssnelheid van de monitor met die van de grafische kaart om scheuren in het beeld te verminderen (compatibel met Adaptive-Sync/FreeSync-kaarten).

GEBRUIKSAANWIJZING CM2241W ACER

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1. Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.
2. Schakel de lcd-monitor uit en trek de stekker uit het stopcontact.
3. Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.
4. SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.
5. GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.
6. Acer kan niet aansprakelijk worden gehouden voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.
7. Plaats de LCD-monitor niet vlakbij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
8. Oefen geen druk uit op de LCD-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
9. Verwijder de behuizing niet en probeer niet zelf het apparaat te repareren. Onderhoud van welke aard ook moet door een erkende monteur worden uitgevoerd.
10. Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60°C (-4 tot 140°F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
11. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerd monteur indien een van de volgende omstandigheden zich voordoet:
12. Monitor-naar-pc-signaalkabel is gerafeld of beschadigd. Gemorste vloeistoffen op de lcd-monitor of de monitor is blootgesteld aan regen.
13. De lcd-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1. Haal de monitor uit de verpakking.
2. Bevestig de monitor aan de voet. (voor bepaalde modellen)
3. Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)
4. Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

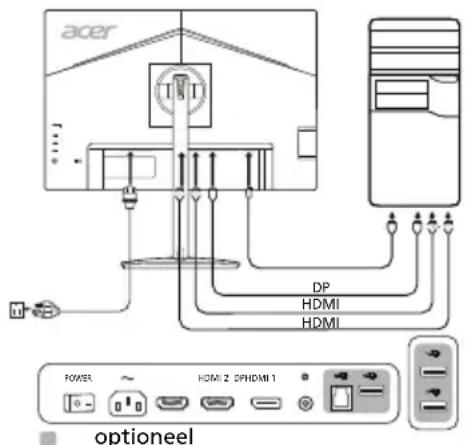

Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.
2. 2-1 HDMI-kabel aansluiten (alleen HDMI-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit het ene uiteinde van de HDMI-kabel aan op de rechterkant van de monitor en sluit het andere uiteinde aan op de computer.

2-2 DP-kabel aansluiten (alleen DP-model)

a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de DP-kabel aan op de computer.

1. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de rechterkant van de monitor.
2. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.
3. Selecteer Uitschakelen USB-opladen AAN/UIT om de functie Uitschakelen USB-opladen in of uit te schakelen. (optioneel)

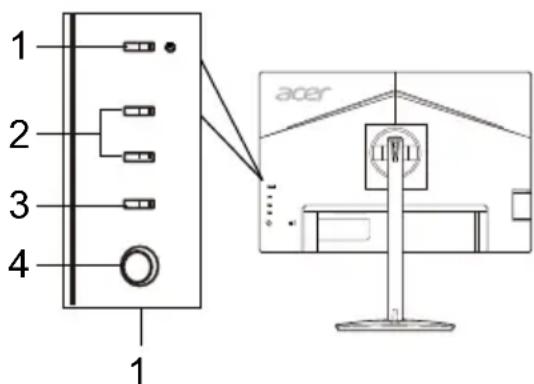

Externe bedieningselementen

Nr. Item Beschrijving

1	Aan-uitknop/ -indicator	Zet de monitor aan/uit. Oranje betekent aan. Knipperend oranje betekent stand-by/ energia,besparende stand.
2	Sneltoets 1, 2 knuppen	Druk hierop om de functie te activeren die de gebruiker onder de sneltoets heeft opgeslagen.
3	Signaalknop Druk hierop om:tussen signalen te schakelen.
4	Navigatie-/ OK-knop	Druk hierop om het OSD-menu te openen en verwolgens om maar de gewenste functie te gaan. Druk nogmaals op de knop om een selectie te make.

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen en, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, wordt de gebruiker aangemoedigd te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze lcd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EU en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u die niet aan de basis op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.

Kennisgeving: Randapparatuur

Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de Klasse B-limieten kunnen worden verbonden aan deze apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio- en tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Bedrijfsomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Werking is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van Klasse B voldoet aan de Canadese norm ICES-003.

Afvoer van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden weggegooid bij het andere huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE

Lcd-panel	Aandrijfsystem TFT lcd	kleurenschem
	Grootte 24"W (61 cm)
	Pixelgrotte 0,270 mm (H) x 0,270 mm (V)
	Helderheid	350 cd/m2(standaard)
	Contrast 10000000:1 Max (ACM)
	Kijkhoek 178° (H) 178° (V) (CR=10)
	Reactietijd 1 ms (VRB)
	Type beeldscherm In-Pla ne Switching
	Horizontale_freqentie 30 - 94 kHz
	Verticale_freqentie 56	76 Hz
Kleuren 1,078 kleuren
Dot Clock 220 MHz
Maximale resolutie 1920 x 1200 bij 75 Hz
Plug en play VESA DDCCI/DDC2B
Energie-efficienctieklasse A
*Jaarlijks energieverbruik		34 (kWh) (voor een HDMI-model)
Energieverbruik	Aan	17 W (standaard)
	Slaapmodus	0,2 W (standaard)
	Uit	0,2 W (standaard)
Ingangsconnector		HDMI (alleen HDMI-model)DP (alleen DP-model)
Ingang videosignaal		HDMI (alleen HDMI-model)DP (alleen DP-model)
Luidsprekers		2 W x 2
USB		USB 3.0 x 3 (optioneel)
Maximale schermgrotte		Horizontaal: 518,4 mmVerticalaal: 324,0 mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedriifstemperatuur: 0 tot 40 °COpslagtemperatuur: -20 tot 60 °CBedriifsvochtigheid: 20% tot 80%
Afmetingen		533,4 (B) x 389,255 - 509,255 (H) x 233,65 (D) mm
Gewicht		5,5 kg (netto)
Specifications mechanism		Kantelen: -5° tot +25° (alleen op het hoogste punt is 25 graden maar archeren kantelen möglichk)Zwenken: 360°Verstellen hoogte: 0 tot 120 mmDraalen: -90° tot +90°Afneembare voet: Ja
Externbedleningselementen	Schakelaar/knuppen	Aan/Uit-knopSneltoets 1Sneltoets 2InngangMenu/Navigatie/OK
	Functies	HelderheidVernieuwingst.VRBUltralage latenteTaalTime-out OSDTransparantieOSD vergrendelenIngangAutom. bronDP-formaatSneltoetstoewijzingBreedbeeldmodusDDC/ICHDMI zwartniveauSnelstartmodusLED-controleScherminformatieAlle inst. ResettenAfsluiten
		KleurruimteKleurruimteKalibratieGrijswaarden6-assige tint6-as verzadigenVolumeDempenOver DriveAdaptive-Sync
Alle specificatien konnenzonder voorafgaandeKennisgeving worden gewijzigid.

Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer. *Jaarlijks energieverbruik wordt berekend op basis van standaard stroomverbruik 4 uur per dag, 365 dagen per jaar.

Conformiteitverklaring

Wij,

Acer Incorporated

Wij, Acer Incorporated, verklaren hierbij onder exclusieve verantwoordelijkheid dat het hierboven beschreven product voldoet aan de relevante wetten op harmonisering in de Unie zoals in de onderstaande Richtlijn en dat de geharmoniseerde normen en/of andere relevante standaarden werden toegepast:

EMC-richtlijn: 2014/30/EU

LVD-richtlijn: 2014/35/EU

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

RoHS-richtlijn: 2011/65/EU

EN50581:2012

ErP-richtlijn: 2009/125/EG

Verordening (EG) nr. 1275/2008; EN 50564:2011

Jaar om de CE-markering te beginnen aanbrengen: 2019.
