CM2241W - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	CM2241W
Veľkosť obrazovky	24 palcov (61 cm)
Typ panelu	IPS (In-Plane Switching)
Maximálne rozlíšenie	1920 x 1200 @ 75 Hz
Jas	350 cd/m² (typické)
Kontrast	100 000 000:1 max. (ACM)
Čas odozvy	1 ms (VRB)
Pozorovací uhol	178° horizontálne, 178° vertikálne (CR=10)
Horizontálna frekvencia	30 až 94 kHz
Vertikálna frekvencia	56 až 76 Hz
Zobrazené farby	1,07 miliardy farieb
Vstupné konektory	HDMI, DP (podľa modelu)
Integrované reproduktory	2 W x 2
USB porty	USB 3.0 x 3 (voliteľné)
Nastavenie výšky	0 až 120 mm
Naklonenie	-5° až +25°
Rotácia (pivot)	-90° až +90°
Rozmery (Š x V x H)	533,4 x 389,3–509,3 x 233,7 mm
Hmotnosť netto	5,5 kg
Napájanie	100–240 V, 50/60 Hz
Spotreba (prevádzkový režim)	17 W (typické)
Spotreba (pohotovostný režim)	0,2 W (typické)
Prevádzková teplota	0 °C až 40 °C

Často kladené otázky - CM2241W ACER

Ako vyčistiť obrazovku monitora Acer CM2241W?

Vypnite monitor a odpojte napájací kábel. Nastriekajte čistiaci roztok bez rozpúšťadiel na mäkkú handričku a jemne očistite obrazovku. Nikdy nestriekajte kvapalinu priamo na obrazovku a nepoužívajte výrobky na báze amoniaku alebo alkoholu.

Ako upevniť monitor na stojan?

Vyberte monitor z obalu, pripevnite nohu k základni (pri niektorých modeloch), potom otočte nohu v smere hodinových ručičiek, aby ste ju zaistili. Uistite sa, že základňa je pevne pripevnená otočením skrutky pomocou integrovanej páčky alebo mince.

Aké sú dostupné pripojenia?

Monitor má vstupy HDMI a DisplayPort (podľa modelu). Je tiež možné pripojiť USB zariadenia cez USB 3.0 porty (voliteľné).

Ako nastaviť výšku a naklonenie?

Monitor umožňuje nastavenie výšky od 0 do 120 mm, naklonenie od -5° do +25°, rotáciu (pivot) od -90° do +90° a otočenie o 360°. Použite ergonomickú základňu na prispôsobenie obrazovky vašej pracovnej polohe.

Čo robiť, ak sa monitor nezapne?

Skontrolujte, či je napájací kábel správne zapojený do monitora a do funkčnej elektrickej zásuvky. Uistite sa, že signálny kábel (HDMI alebo DP) je správne pripojený k počítaču. Ak kontrolka napájania zostáva oranžová, monitor je v pohotovostnom režime; stlačte tlačidlo napájania.

Ako používať ponuku OSD?

Stlačte tlačidlo navigácie/OK na otvorenie ponuky na obrazovke. Pomocou smerových šípok prechádzajte medzi možnosťami, ako je jas, kontrast, režimy obrazu atď. Opätovným stlačením OK potvrďte.

Aká je spotreba elektrickej energie v pohotovostnom režime?

V pohotovostnom režime je spotreba typicky 0,2 W, čo umožňuje znížiť spotrebu energie, keď je počítač vypnutý.

Je monitor vhodný na montáž na stenu?

Áno, základňa je odnímateľná a monitor je kompatibilný s držiakmi VESA. Nohu môžete odstrániť a monitor pripevniť na otočné rameno alebo nástenný držiak.

Aké sú dostupné režimy obrazu?

Monitor ponúka niekoľko preddefinovaných režimov, ako je Štandardný, Kino, Hra atď. Môžete tiež manuálne nastaviť jas, kontrast, farebnú teplotu, gama a používať funkcie ACM (dynamický kontrast) a Blue Light na filtrovanie modrého svetla.

Ako aktivovať funkciu Adaptive-Sync?

V ponuke OSD prejdite na možnosť Adaptive-Sync a aktivujte ju. Táto funkcia synchronizuje obnovovaciu frekvenciu monitora s grafickou kartou, aby sa znížilo trhanie obrazu (kompatibilné s grafickými kartami podporujúcimi Adaptive-Sync/FreeSync).

NÁVOD NA OBSLUHU CM2241W ACER

Upevnenie monitora k základni

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie obrazovky LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. - NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIAKA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaka alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 až 60 °C (-4 až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Vyberte monitor z balenia.
2. Pripevnite stojan na podstavec. (pre vybrané modely)
3. Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
4. Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)

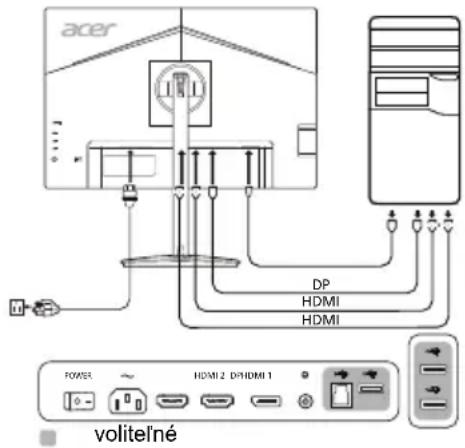

Pripojenie monitora k počítaču

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojte kábel HDMI (iba model so vstupom HDMI)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte jeden koniec kábla HDMI k zadnej strane monitora a druhý koniec pripojte k portu počítača.

2-2 Pripojte kábel DP (iba model so vstupom DP)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

1. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
2. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.
3. Na zapnutie/vypnutie funkcie nabíjania cez USB vyberte Power-off USB charge ON/OFF. (voliteľné)

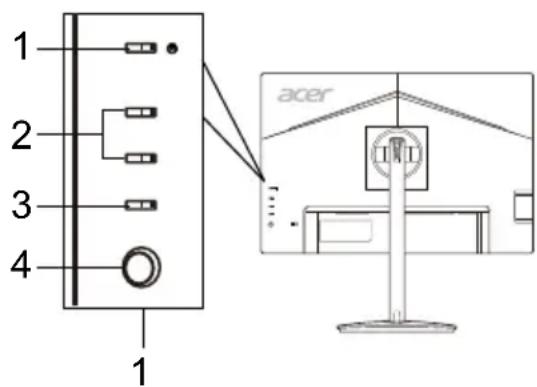

Externé ovládače

Č. Položka Popis
1	Tlačidlo/kontrolka napájania	Slúži na zapnutie/vypnutie monitora. Oranžová farba indíkuje zapnutie. Blikajúca orangžová indíkuje pohotovostný režim/režim šetrenia energiou.
2	Tlačidlá klávesovej skratky 1 a 2	Stlačením tlacidla aktivujete funkciu klávesovej skratky predvolenú použivatelem.
3	Tlačidlo Vstup	Stlačením tlacidla prepnite vystupné zdroje.
4	Smerové/ potvrdžovacie tlacidlo	Stlačením tlacidla aktivujte ponuku OSD, potom ho použite ako smerové tlacidlo a vyberte požadovanú funkciu. Opātovnám stlačením tlacidla potvrdǐte vyber.

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v zmysluplnej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu nedôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernice RoHS 2011/65/EÚ a smernice 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenie na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFTLCD
	Velkost'	24"W (61 cm)
	Rozstup bodov 0,270 mm	H) x 0,270 mm (V)
	Jas	350 cd/m2(charakteristický)
	Kontrast 100000000:1 Max	(ACM)
	Pozorovací uhol 178° (H)	78° (V) (CR = 10)
	Doba odozvy 1 ms (VRB)
	Typ panela IPS
	Horizontálna frekvencia 30	-94 kHz
	Vertikána frekvencia 56	76 Hz
Farby displeja 1,07 miliardy fareib
Max. obnovovacia frekvencia bodov 220 MHz
Maximáne Rozlifěsenie 1920 x 1200 pri 75 Hz
Technología Plug & Play VESA DDCCI/DDC2B
Trieda energetickej účinnosti A
*Ročná spotreba energia		34 (kWh) (pre model so vystupom HDMI)
Spotreba energia	Režim zapnutia	17 W (charakteristicxy)
	Režim spánku 0,2 W (charakteristicxy)
	Režim vypnutia	0,2 W (charakteristicxy)
Vstrupny konektor		HDMI (iba model so vystupom HDMI)DP (iba model so vystupom DP)
Vstrupny signál videa		HDMI (iba model so vystupom HDMI)DP (iba model so vystupom DP)
Reproduktory		2 W x 2
USB		USB 3.0 x 3 (volitelné)
Maximána vefkost' obrazovky		Horizontálne: 518,4 mmVertikáne: 324,0 mm
Zdroj napájania		100 - 240 V, 50/60 Hz
Podmienky prostrendia		Prevádková teplota: 0 až 40 °CTeplota skladvomania: -20 až 60 °CTevädková vhlkost: 20 % až 80 %
Rozmery		533,4 (§) x 389,255 ~ 509,255 (v) x 233,65 (h) mm
Hmolnost' (netto)		5,5 kg (netto)
Špecifikácie mechanizmu		Vykkolenie: -5° až +25° (iba v majyssom bode možno ponúknut' 25 stipůmov zaklopenia pre uhol elevácie)Olačanie: 360°Nastavenie vyšky: 0 mm až 120 mmVyklápania: -90° až +90°Odpojiteń' stojan: Ano
Vonkajšie ovládače	Preplnáč/Tlačidlá	Tlačidlo zapnutiaTlačidlo klávesovej skratky 1Tlačidlo klávesovej skratky 2
	Funkcie	JasKontrastModré svetloZyvärznenie ČiemejACMZyväşnä ostrostGamaTeplola farieb Jednotnost'RežimPriestor fariebKalibráciaRežim odtriežov silej6-osový odtrieh6-osová syltost'Hasilistost'Slmit'PretaktovanieAdaptive-Sync
Vsetky špecifikácie mozu podliehat' zmenám bez predchädzajúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.

*Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
