CM2241W - Monitor ACER - Manual de uso y guía de instrucciones gratis

Tipo de producto	Monitor LCD
Marca	Acer
Modelo	CM2241W
Tamaño de pantalla	24 pulgadas (61 cm)
Tipo de panel	IPS (In-Plane Switching)
Resolución máxima	1920 x 1200 @ 75 Hz
Brillo	350 cd/m² (típico)
Contraste	100 000 000:1 máx. (ACM)
Tiempo de respuesta	1 ms (VRB)
Ángulo de visión	178° horizontal, 178° vertical (CR=10)
Frecuencia horizontal	30 a 94 kHz
Frecuencia vertical	56 a 76 Hz
Colores mostrados	1,07 mil millones de colores
Conectores de entrada	HDMI, DP (según modelo)
Altavoces integrados	2 W x 2
Puertos USB	USB 3.0 x 3 (opcional)
Ajuste de altura	0 a 120 mm
Inclinación	-5° a +25°
Rotación (pivote)	-90° a +90°
Dimensiones (An x Al x Pr)	533,4 x 389,3–509,3 x 233,7 mm
Peso neto	5,5 kg
Alimentación	100–240 V, 50/60 Hz
Consumo (modo encendido)	17 W (típico)
Consumo (en reposo)	0,2 W (típico)
Temperatura de funcionamiento	0 °C a 40 °C

Preguntas frecuentes - CM2241W ACER

¿Cómo limpiar la pantalla del monitor Acer CM2241W?

Apague el monitor y desconecte el cable de alimentación. Rocíe una solución de limpieza sin disolvente sobre un paño suave y limpie la pantalla suavemente. Nunca rocíe líquido directamente sobre la pantalla y no use productos a base de amoníaco o alcohol.

¿Cómo fijar el monitor a su base?

Saque el monitor del embalaje, fije el pie a la base (para algunos modelos), luego gire el pie en el sentido de las agujas del reloj para bloquearlo. Asegúrese de que la base esté bien fijada girando el tornillo con la lengüeta integrada o una moneda.

¿Cuáles son las conexiones disponibles?

El monitor dispone de entradas HDMI y DisplayPort (según el modelo). También es posible conectar periféricos USB a través de los puertos USB 3.0 (opcional).

¿Cómo ajustar la altura y la inclinación?

El monitor permite un ajuste en altura de 0 a 120 mm, una inclinación de -5° a +25°, una rotación (pivote) de -90° a +90° y una rotación de 360°. Utilice la base ergonómica para ajustar la pantalla a su posición de trabajo.

¿Qué hacer si el monitor no se enciende?

Verifique que el cable de alimentación esté correctamente conectado al monitor y a una toma de corriente funcional. Asegúrese de que el cable de señal (HDMI o DP) esté bien conectado a la computadora. Si el indicador de encendido permanece naranja, el monitor está en reposo; presione el botón de encendido.

¿Cómo usar el menú OSD?

Presione el botón de navegación/OK para abrir el menú en pantalla. Use las flechas direccionales para navegar entre las opciones como brillo, contraste, modos de imagen, etc. Presione OK nuevamente para confirmar.

¿Cuál es el consumo eléctrico en reposo?

En modo reposo, el consumo es de 0,2 W típico, lo que permite reducir el consumo de energía cuando la computadora está apagada.

¿El monitor es adecuado para montaje en pared?

Sí, la base es extraíble y el monitor es compatible con soportes VESA. Puede quitar el pie para fijar el monitor en un brazo articulado o un soporte de pared.

¿Cuáles son los modos de imagen disponibles?

El monitor ofrece varios modos predefinidos como Estándar, Cine, Juego, etc. También puede ajustar manualmente el brillo, contraste, temperatura de color, gamma, y usar las funciones ACM (contraste dinámico) y Blue Light para filtrar la luz azul.

¿Cómo activar la función Adaptive-Sync?

En el menú OSD, navegue hacia la opción Adaptive-Sync y actívela. Esta función sincroniza la tasa de actualización del monitor con la de la tarjeta gráfica para reducir las roturas de imagen (compatible con tarjetas compatibles con Adaptive-Sync/FreeSync).

MANUAL DE USUARIO CM2241W ACER

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: asegúrese de que los parámetros eléctricos del monitor permiten usarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA. POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.
5. Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
6. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podrá dañarlo seriamente.
7. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
8. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
9. Guarde el monitor LCD en una habitación con una temperatura entre -20° y 60° C (de -4° a 140° F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podrá sufrir daños permanentes.
10. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
11. El cable de señal del monitor al PC está desgastado o dañado.
12. Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado. (para modelos seleccionados).

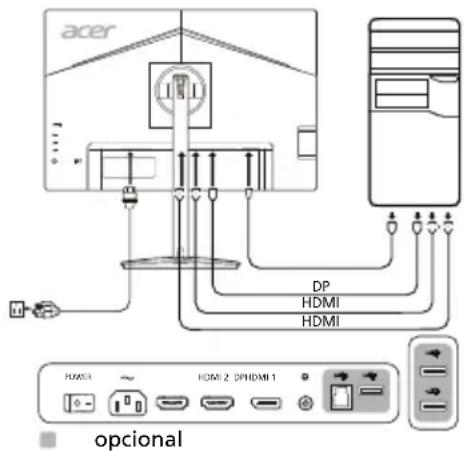

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte un cable HDMI (solo modelos con entrada HDMI)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte un extremo del cable HDMI a la parte trasera del monitor y conecte el otro extremo al puerto del ordenador.

2-2 Conecte un cable DP (solo modelos con entrada DP)

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable DP al ordenador.

1. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
2. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
3. Selección Carga USB en estado de apagado ON/OFF para activar o desactivar la función de Carga USB en estado de apagado. (Opcional)

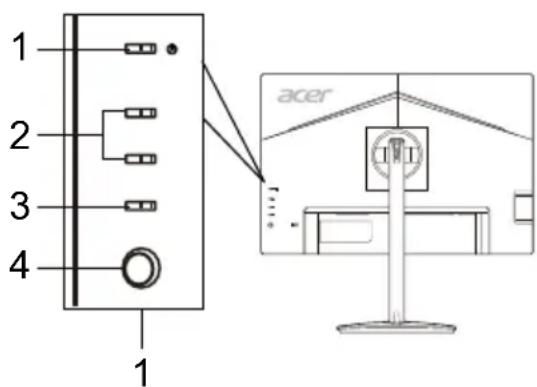

Controles externos

N. Elemento Descripción

1	Indicador/Botón de enc羧ido	Apaga o enciende el monitor. El colorámbar indica que está enc羧ido. El colorámbar parpadeante indica el modo deespera/ahorro de energia.
2	Tecla de acceso rápido 1, 2 botones	Activa la funciona de teclas de accesorápido definidas por el usuario.
3	Botón de entrada	Pulse para cambio entre las+fuentes de entrada.
4	Botón de navigación/ACEPTAR	Pulse este botón paraactivar el menú OSD yutilíncelo como botón direccionalpara resolverla funciona deseada. Púlselo denuevo para confirmar la selección.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. No obstante, no se puede garantizar que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el dispositivo, el usuario debe intentar solucionar las interferencias de las siguientes maneras:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras disposiciones relevantes de la directiva EMC 2014/30/EU, la directiva de bajo voltaje 2014/35/EU, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utilizan con periféricos sin certificado, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida separada del equipo obsoleto en el momento de su eliminación ayudan a conservar los recursos naturales y garantizar que se recicle de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion Pataalla LCD TFT en color
	Tamaño 24"W (61 cm)
	Distancia entre pixeles 0,270 mm (horizontal) x 0,270 mm (vertical)
	Brillo	350 cd/m2 (tipico)
	Contraste 100000000:1 Max. (ACM)
	Ángulo de visión 178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respuesta 1 ms (VRB)
	Tipo de panel In-Plane Switching
	Frecuencia H 30 - 94 kHz
	Frecuencia V 56 - 76 Hz
Colores de la pantalla 1070 millones de-colored
Reloj de punto 220 MHz
Resolución máximo 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Clase de eficiencia energetica A
*Consumo de energia anual		34 (kWh) (para el modelo de entrada HDMI)
Consumo de energia	Modo encendido	17 W (tipico)
	Modo de suspensión	0,2 W (tipico)
	Modo apagado	0,2 W (tipico)
Conectar de entrada		HDMI (solo el modelo de entrada HDMI) DP (solo el modelo de entrada DP)
Señal de entrada de video		HDMI (solo el modelo de entrada HDMI) DP (solo el modelo de entrada DP)
Altavoces		2 W x 2
USB		USB 3.0 x 3 (Optional)
Tamaño máximo de pantalla		Horizontal: 518,4 mm Vertical: 324,0 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona: de 0° a 40°C Temperatura de almacenimiento: de -20° a 60°C Humedad de funciona: entre el 20% y el 80%
Dimensiones		533,4 (ancho) x 389,255 - 509,255 (alto) x 233,65 (diagonal) mm
Peso (peso neto)		5,5 kg (neto)
Especillas de funciona�能nto		Inclinacion: de -5° a +25° (el grado de inclinacionmaximum en el punto más alto es de 25 grados) Giro: 360° Ajuste de alta: de 0 mm a 120 mm Pivote: de -90° a +90° Soporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendido Tecla rápida 1 Tecla rápida 2 Botón de encendido Tecla rápida 1 Botón de encendido Tecla rápida 2 Entracción Brillo Contraste Luz azul Aumento de negro ACM Superstitüez Gamma Temp. Color Uniformidad Modos Espacio de color Calibración Modo escalá gris Matiz de 6 ejes Satur. 6 ejes Volumen Silencio Sobrecarga Adaptive-Sync Botones Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida Tecla rápida (Teles)
Todas las specifications están susjetas a Cambios sin作為 previo.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer. *El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

Aviso: utilizadores no Canadá

Este aparelho digital de Classe B cumpre a ICES-003 canadiana.

Guía de inicio rápido del monitor LCD Acer

Declaración de conformidad

Nosotros,

Acer Incorporated

Número de Referencia (SKU): CM2241W xxxxxx;

Nosotros, Acer Incorporated, por la presente declaramos bajo nuestra exclusiva responsabilidad que el producto descrito anteriormente cumple con la normativa de armonización correspondiente en la Unión Europea, la Directiva a continuación y las siguientes normas armonizadas y/o se han aplicado las normas pertinentes:

☑ Directiva CEM: 2014/30/UE

EN55032:2012/AC:2013 Clase B

EN55024:2010

EN55032:2015/AC:2016 Clase B

EN61000-3-3:2013

EN61000-3-2:2014 Clase D

Directiva de baja tensión: 2014/35/UE

EN60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013

Directiva RoHS: 2011/65/UE

EN50581:2012

Directiva ErP: 2009/125/CE

Reglamento (CE) Nº 1275/2008 EN 50564:2011

Año para empezar a aplicar el marcado CE: 2019.

RU Jan / Administrador Superior
