CM2241W - Monitor ACER - Gratis bruksanvisning och manual

Produkttyp	LCD-bildskärm
Märke	Acer
Modell	CM2241W
Skärmstorlek	24 tum (61 cm)
Paneltyp	IPS (In-Plane Switching)
Maximal upplösning	1920 x 1200 @ 75 Hz
Ljusstyrka	350 cd/m² (typisk)
Kontrast	100 000 000:1 max. (ACM)
Svarstid	1 ms (VRB)
Betraktningsvinkel	178° horisontell, 178° vertikal (CR=10)
Horisontell frekvens	30 till 94 kHz
Vertikal frekvens	56 till 76 Hz
Visade färger	1,07 miljarder färger
Ingångskontakter	HDMI, DP (beroende på modell)
Inbyggda högtalare	2 W x 2
USB-portar	USB 3.0 x 3 (tillval)
Höjdjustering	0 till 120 mm
Lutning	-5° till +25°
Rotation (pivot)	-90° till +90°
Mått (B x H x D)	533,4 x 389,3–509,3 x 233,7 mm
Netto vikt	5,5 kg
Strömförsörjning	100–240 V, 50/60 Hz
Strömförbrukning (driftläge)	17 W (typisk)
Strömförbrukning (standby)	0,2 W (typisk)
Drifttemperatur	0 °C till 40 °C

Vanliga frågor - CM2241W ACER

Hur rengör man skärmen på Acer CM2241W?

Stäng av bildskärmen och dra ur strömkabeln. Spraya en lösningsmedelsfri rengöringslösning på en mjuk trasa och rengör skärmen försiktigt. Spraya aldrig vätska direkt på skärmen och använd inte produkter som innehåller ammoniak eller alkohol.

Hur fäster man bildskärmen på sitt stativ?

Ta ut bildskärmen ur förpackningen, fäst foten på stativet (för vissa modeller) och vrid sedan foten medurs för att låsa den. Se till att stativet är ordentligt fastsatt genom att vrida skruven med hjälp av den inbyggda fliken eller ett mynt.

Vilka anslutningar finns tillgängliga?

Bildskärmen har HDMI och DisplayPort ingångar (beroende på modell). Det är också möjligt att ansluta USB-enheter via USB 3.0-portarna (tillval).

Hur justerar man höjd och lutning?

Bildskärmen har höjdjustering 0–120 mm, lutning -5° till +25°, rotation (pivot) -90° till +90° och 360° rotation. Använd den ergonomiska basen för att justera skärmen till din arbetsställning.

Vad gör man om bildskärmen inte startar?

Kontrollera att strömkabeln är ordentligt ansluten till bildskärmen och till ett fungerande eluttag. Se till att signalkabeln (HDMI eller DP) är korrekt ansluten till datorn. Om strömindikatorn är orange är bildskärmen i standby; tryck på strömknappen.

Hur använder man OSD-menyn?

Tryck på navigerings-/OK-knappen för att öppna menyn på skärmen. Använd pilknapparna för att navigera mellan alternativ som ljusstyrka, kontrast, bildlägen etc. Tryck på OK igen för att bekräfta.

Vad är strömförbrukningen i standby?

I standby är strömförbrukningen 0,2 W typisk, vilket minskar energiförbrukningen när datorn är avstängd.

Är bildskärmen lämplig för väggmontering?

Ja, stativet är avtagbart och bildskärmen är kompatibel med VESA-fästen. Du kan ta bort foten för att montera bildskärmen på en arm eller väggfäste.

Vilka bildlägen finns tillgängliga?

Bildskärmen har flera förinställda lägen som Standard, Bio, Spel, etc. Du kan också justera ljusstyrka, kontrast, färgtemperatur, gamma och använda funktionerna ACM (dynamisk kontrast) och Blue Light för att filtrera blått ljus.

Hur aktiverar man Adaptive-Sync?

I OSD-menyn, navigera till Adaptive-Sync och aktivera det. Denna funktion synkroniserar bildskärmens uppdateringsfrekvens med grafikkortets för att minska bildrivningar (kompatibel med Adaptive-Sync/FreeSync-kompatibla grafikkort).

BRUKSANVISNING CM2241W ACER

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden.
3. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
4. SPRUTA ELLER HÅLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
5. Acer ansvarar inte för skador som uppstått till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
6. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
7. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
8. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
9. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
10. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
11. Om signalkabeln mellan skärmen och datorn är nött eller skadad.
12. Om vätska spillts på LCD-skärmen eller om skärmen utsatts för regn.
13. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

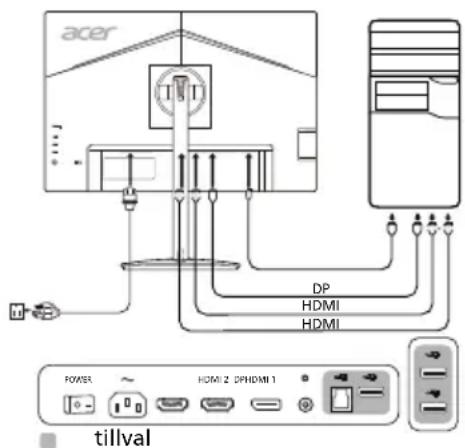

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln (endast modeller med HDMI-ingång)

a. Se till att både skärmen och datorn är avstängda. b. Anslut ena änden av HDMI-kabeln till skärmens baksida och anslut den andra änden till porten på datorn.

2-2 Anslut DP-kabeln (endast modeller med DP-ingång)

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
2. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
3. Aktivera/inaktivera funktionen för USB-laddning utan ström med P/AV (ON/OFF). (tillval)

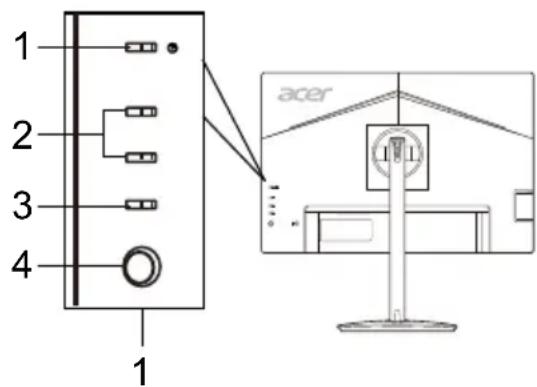

Externa kontroller

Nr. Article Beskrivning
1	Strömknapp/indikator	Sätter på/stänger av skärmen. Gul betyder att strömmen är på. Blinkande gul betyder standbyläge/stromsparläge.
2	Snabbtangent 1, 2	Tryck für att aktivera användardefinierad snabbtangentsfung.
3	Indataknpnpp Tryck für att växla mellan indatakällor.
4	Navigerings-/OK-knapp	Tryck für att aktivera OSD-menyn, använd den sedan som riktningsstangent für att markera önskad Funktion. Tryck ner den对其进行

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/tv-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna det till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallsanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärm	Teknik TFT LCD-färgskärn
	Storlek 24"W (61 cm)
	Pixelavständ 0,270 mm	(H) × 0,270 mm (V)
	Ljusstyrka	350 cd/m2(typisk)
	Kontrast 100 000 000:1	Max (ACM)
	Betraktningsvinkel 178° (H) 178° (V) (CR=10)
	Responsid 1 ms (VRB)
	Paneltyp In-Plane Switching
	H-frekvens 30 - 94 kHz
	V-frekvens 56 - 76 Hz
Skärmfärger 1,07B färger
Pixelfrekvens 220 MHz
Högsta upplösning 1920 x 1200 vid 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energieeffektivitetsklass A
*Ärlig energiförbrukning 34 (kWh) (för modeller med HDMI-ingäng)
Energiförbrukning	På-läge	17 W (typiskt)
	Viloläge	0,2 W (typiskt)
	Av-läge	0,2 W (typiskt)
Ingängskontakt		HDMI (endast modeller med HDMI-ingäng)DP (endast modeller med DP-ingäng)
Videosignalingäng		HDMI (endast modeller med HDMI-ingäng)DP (endast modeller med DP-ingäng)
Högtalere		2 W x 2
USB		USB 3.0 x 3 (tilval)
Största skärmastorek		Horisontell: 518,4 mmVertikalt: 324,0 mm
Strömköllä		100-240 V, 50/60 Hz
Miljofaktorer		Temperatur vid drift: 0° till 40°Ctemperatur vid forvaring: -20° till 60°CFuktigkeit vid drift: 20% till 80%
Mätt		533,4 (B) x 389,255 ~ 509,255 (H) x 233,65 (D) mm
Vikt (netto)		5,5 kg (netto)
Mekaniska specificationer		Lutting: -5° till +25° (endast vid elevationsvinkelns högsta punkt kan en bakātlutning på25 grader uppnäs)Vridning: 360°Höjdjustering: 0 mm till 120 mmPivotering: -90° till +90°Avtagbart fotstativ: Ja
External controller	Reglage/knappar	StrömknappSnabbtangent 1Snabbtangent 2
	Funktioner	LjusstyrkaKrontratBlätt ljesForstärk svartACMSuperskärpaGammaFärgtemperaturEnhēlighetLagenFärgrymdKalibreringGräskalelge6-axlad färgton6-axlad färgmättnadVolymLud avÖvervälexAdaptive-Sync
Alla specificationer kanalandutan utan foregändene meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt. *Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.

2-2 Anslut DP-kabeln (endast modell med DP-ingång)
