CM2241W - Monitor ACER - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma CM2241W ACER ve formátu PDF.
| Typ produktu | LCD monitor |
| Značka | Acer |
| Model | CM2241W |
| Velikost obrazovky | 24 palců (61 cm) |
| Typ panelu | IPS (In-Plane Switching) |
| Maximální rozlišení | 1920 x 1200 @ 75 Hz |
| Jas | 350 cd/m² (typické) |
| Kontrast | 100 000 000:1 max. (ACM) |
| Doba odezvy | 1 ms (VRB) |
| Pozorovací úhel | 178° horizontálně, 178° vertikálně (CR=10) |
| Horizontální frekvence | 30 až 94 kHz |
| Vertikální frekvence | 56 až 76 Hz |
| Zobrazené barvy | 1,07 miliardy barev |
| Vstupní konektory | HDMI, DP (podle modelu) |
| Vestavěné reproduktory | 2 W x 2 |
| USB porty | USB 3.0 x 3 (volitelné) |
| Nastavení výšky | 0 až 120 mm |
| Náklon | -5° až +25° |
| Otočení (pivot) | -90° až +90° |
| Rozměry (Š x V x H) | 533,4 x 389,3–509,3 x 233,7 mm |
| Čistá hmotnost | 5,5 kg |
| Napájení | 100–240 V, 50/60 Hz |
| Spotřeba (provozní režim) | 17 W (typické) |
| Spotřeba (pohotovostní režim) | 0,2 W (typické) |
| Provozní teplota | 0 °C až 40 °C |
Často kladené otázky - CM2241W ACER
Dotazy uživatelů ohledně CM2241W ACER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Monitor ve formátu PDF zdarma! Najděte svůj návod CM2241W - ACER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CM2241W značky ACER.
NÁVOD K OBSLUZE CM2241W ACER
Monitor LCD Acer - Průvodce pro rychlé nastavení
Důležité bezpečnostní upozornění
Pečlivě si přečtěte následující pokyny.
- Postup čištění obrazovky monitoru LCD: Ověřte, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.
Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědel a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.
- Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
- Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
- Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
- Monitor LCD skladujte v místnosti s teplotou -20°C až 60°C (-4°F až 140°F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
- Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.
Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený. - Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště. - Monitor LCD nebo jeho kryt je poškozen.
- Vyjměte monitor z obalu.
- Připevněte stojan nožkou k základně. (pro vybrané modely)
- Zajistěte je otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
- Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

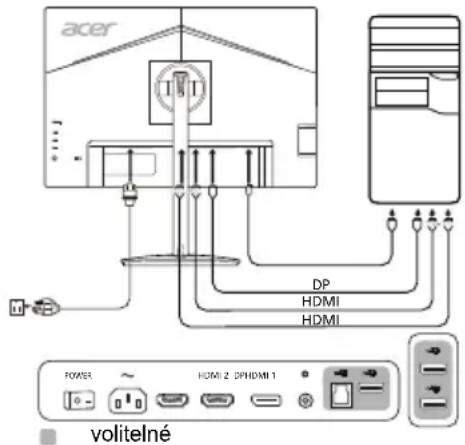

- Vypněte monitor a odpojte napájecí kabel počítače.
- 2-1 Připojení kabelu HDMI (pouze u modelu se vstupem HDMI)
a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu HDMI k zadní straně monitoru a poté připojte druhý konec do portu počítače.
2-2 Připojení kabelu DP (pouze u modelu se vstupem DP)
a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.
- Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
- Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
- Výběrem jedné z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí. (volitelné)

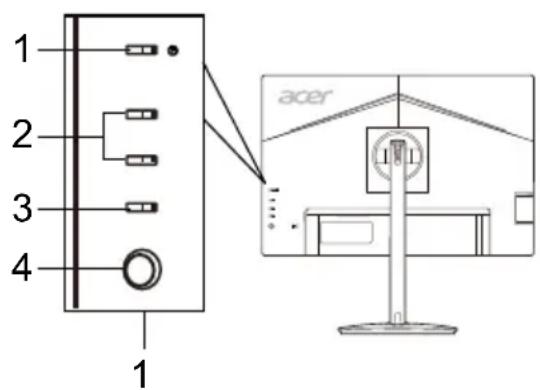

Externí ovládací prvky
C. Položka Popis
| 1 | Tlačítko napájení / indikátor | Zapnutí/vypnutí monitoru. Žlúta barva značí zapnutý stav. Blikajćí Žlúta barva značí,Že monitor je v pohotovostím režimu Či režimu uspory energia. |
| 2 | Tlačítka klávesovych zkratek 1, 2 | Stisknutím aktivujte funkci zkratek nastavenych uživatelem. |
| 3 | Tlačítko vystupu | Stisknutím změnite vystupni zdroj. |
| 4 | Tlačítko navigace/ OK | Stisknutím aktivujte nabidku OSD, poté je vyuzijte jako směrovou klávesu, jejímž prostřednictvím zvyraznítne požadovanou funkci. Opětovnám stisknutím provedete výběr položky. |
Předpisy a bezpečnostní upozornění
Upozornění FCC (Federálního výboru pro telekomunikace)
Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.
Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rozhlasového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:
Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Poraďte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.
Prohlášení o shodě CE
Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.
Upozornění:
Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.
Upozornění: Stíněné kabely
Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).
Upozornění: Periferní zařízení
K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných periferií pravděpodobně způsobí rušení příjmu rádia a televize.
Varování
Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).
Provozní podmínky
Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.
Upozornění: Uživatelé v Kanadě
Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.
Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Místo toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.
TECHNICKÉ ÚDAJE
| Panel LCD | Provozní systém Barevný LCD TFT | |
| Veilkost 24"W (61 cm) | ||
| Rozteč pixelù | 0,270 mm (horizontal) × 0,270 mm (vertical) | |
| Jas | 350 cd/m² (typický) | |
| Kontrast Max. 100 000 | 000:1 (ACM) | |
| Uhel sledováni | 178° (horizontal) 178° (vertical) (CR=10) | |
| Doba odezvy 1 ms (VRB) | ||
| Typ panelu | Přepínámí v ploše (In-Plane Switching neboli IPS) | |
| Horizontálí frevence | 30 - 94 kHz | |
| Vertikálí frevence | 56 - 76 Hz | |
| Barva zobrazení | Barvy 1,07B | |
| Frekvence bodù | 220 MHz | |
| Maximálí rožlěné | 1920 x 1200 při 75 Hz | |
| Funkce Plug & Play VESA DDCCI/DDC2B | ||
| Trida energetické efektivity A | ||
| *Roční spotřeba energie | 34 (kWh) (pro model se vystupem HDMI) | |
| Spotřeba energie | Režim Zapnuto 17 W (typický) | |
| Režim spánku 0,2 W (typický) | ||
| Režim Vypnuto 0,2 W (typický) | ||
| Konektor vstupu | HDMI (pouze model se vystupem HDMI) DP (pouze model se vystupem DP) | |
| Vstrupí videosignál | HDMI (pouze model se vystupem HDMI) DP (pouze model se vystupem DP) | |
| Reprodukty 2 W x 2 | ||
| USB | USB 3.0 x 3 (volitelné) | |
| Maximálí velikost obrazovky | Horizontálné: 518,4 mm Vertikálné: 324,0 mm | |
| Zdroj napajéní | 100-240 V, 50/60 Hz | |
| Podmínty okolího prostřédí | Provozní teplo: 0 °C až 40 °CSkladovací teplo: -20 °C až 60 °CProvozní vlhkest: 20 % až 80 % | |
| Rozměry | 533,4 (S) x 389,255 ~ 509,255 (V) x 233,65 (H) mm | |
| Hmotnost (cistá) | 5,5 kg (cistá) | |
| Technické údaje mechanismu | Naklioněni: -5° až +25° (pro Úhel zdvihu lze dosaehnout záklonu 25 stipné pouze v nejvyssím bodě)Otačeni: 360°Nastavení výšky: 0 mm až 120 mmOtočeni: -90° až +90°Odnmatelný stojan: Ano | |
| Externí ovládací prvky | Spínače a tlačíka | Tlačtko napajéníKlávesová zkratka 1Klávesová zkratka 2 |
| Funkce | JasKontrastModré světloPosilení ČernéACMSuper ostrostGammaTeplota barevUniformitaRežímyBarevný prostorkalbraceRežim stipné šedi6osý odstin6osá sylostHlasitostZlumitOverdriveAdaptive-SyncFormat DPPridělení horkych klávesŠirokouhlý režimDDC/CIUroven Černé HDMIRežim rychlého spustěnéKontrola LEDInformace o displejiResetová vsechna nastaveníUkončit | |
| Jakékoli technické údaje zařizení mohou býtzměněny bez prěchodnoho upozernění | ||
Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.
*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.
