Tuotetyyppi	LCD-näyttö
Merkki	Acer
Malli	CM2241W
Näytön koko	24 tuumaa (61 cm)
Paneelin tyyppi	IPS (In-Plane Switching)
Enimmäisresoluutio	1920 x 1200 @ 75 Hz
Kirkkaus	350 cd/m² (tyypillinen)
Kontrasti	100 000 000:1 enint. (ACM)
Vasteaika	1 ms (VRB)
Katselukulma	178° vaakasuora, 178° pystysuora (CR=10)
Vaakataajuus	30 – 94 kHz
Pystytaajuus	56 – 76 Hz
Näytettävät värit	1,07 miljardia väriä
Tuloliittimet	HDMI, DP (mallista riippuen)
Integroidut kaiuttimet	2 W x 2
USB-portit	USB 3.0 x 3 (valinnainen)
Korkeussäätö	0 – 120 mm
Kallistus	-5° – +25°
Kierto (pivot)	-90° – +90°
Mitat (L x K x S)	533,4 x 389,3–509,3 x 233,7 mm
Nettopaino	5,5 kg
Virtalähde	100–240 V, 50/60 Hz
Tehonkulutus (käyttötilassa)	17 W (tyypillinen)
Tehonkulutus (valmiustila)	0,2 W (tyypillinen)
Käyttölämpötila	0 °C – 40 °C

Usein kysytyt kysymykset - CM2241W ACER

Kuinka puhdistaa Acer CM2241W -näytön näyttö?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinvapaata puhdistusainetta pehmeälle liinalle ja puhdista näyttö varovasti. Älä koskaan suihkuta nestettä suoraan näytölle äläkä käytä ammoniakki- tai alkoholipohjaisia tuotteita.

Kuinka kiinnittää näyttö jalustaan?

Ota näyttö pakkauksesta, kiinnitä jalka jalustaan (joissakin malleissa) ja kierrä jalkaa myötäpäivään lukitaksesi sen. Varmista, että jalusta on kunnolla kiinni kiertämällä ruuvia sisäänrakennetulla kielekkeellä tai kolikolla.

Mitkä liitännät ovat käytettävissä?

Näytössä on HDMI- ja DisplayPort-tulot (mallista riippuen). USB-laitteita voidaan liittää USB 3.0 -porttien kautta (valinnainen).

Kuinka säätää korkeutta ja kallistusta?

Näyttö mahdollistaa korkeussäädön 0–120 mm, kallistuksen -5° – +25°, kierron (pivot) -90° – +90° ja 360° kiertämisen. Käytä ergonomista jalustaa säätääksesi näytön työasentoosi.

Mitä tehdä, jos näyttö ei käynnisty?

Tarkista, että virtajohto on kunnolla kiinni näytössä ja toimivassa pistorasiassa. Varmista, että signaalikaapeli (HDMI tai DP) on kunnolla liitetty tietokoneeseen. Jos virtavalo on oranssi, näyttö on valmiustilassa; paina virtapainiketta.

Kuinka käyttää OSD-valikkoa?

Paina navigointi-/OK-painiketta avataksesi näyttövalikon. Käytä suuntanäppäimiä siirtyäksesi vaihtoehtojen, kuten kirkkauden, kontrastin, kuvatilojen jne., välillä. Paina uudelleen OK vahvistaaksesi.

Mikä on virrankulutus valmiustilassa?

Valmiustilassa virrankulutus on tyypillisesti 0,2 W, mikä vähentää energiankulutusta, kun tietokone on sammutettu.

Sopiiko näyttö seinäasennukseen?

Kyllä, jalusta on irrotettavissa ja näyttö on yhteensopiva VESA-kiinnikkeiden kanssa. Voit irrottaa jalan kiinnittääksesi näytön nivelvarsiin tai seinätelineeseen.

Mitkä kuvatilat ovat käytettävissä?

Näyttö tarjoaa useita esiasetettuja tiloja, kuten Vakio, Elokuva, Peli jne. Voit myös säätää manuaalisesti kirkkautta, kontrastia, väri lämpötilaa, gammaa ja käyttää ACM- (dynaaminen kontrasti) ja Blue Light-toimintoja sinisen valon suodattamiseen.

Kuinka aktivoida Adaptive-Sync-toiminto?

OSD-valikossa siirry kohtaan Adaptive-Sync ja ota se käyttöön. Tämä toiminto synkronoi näytön virkistystaajuuden näytönohjaimen kanssa vähentääkseen kuvan repeytymistä (yhteensopiva Adaptive-Sync/FreeSync-yhteensopivien näytönohjainten kanssa).

KÄYTTÖOHJE CM2241W ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUSKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C. LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut.
12. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
13. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

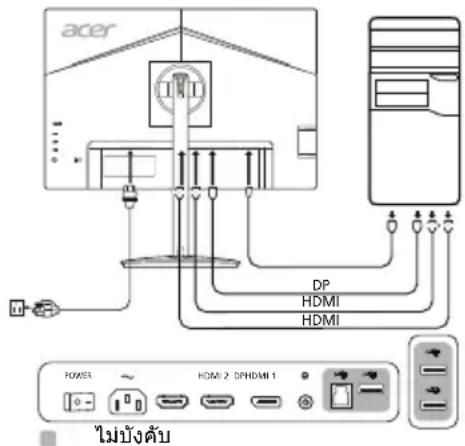

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

2-2 Liitä DP-kaapeli (vain DP-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
2. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
3. Voit ottaa USB-lataus virta katkaistuna -toiminnon käyttöön tai poistaa sen käytöstä valitsemalla Virta pois päältä USB-lataus. (Valinnainen)

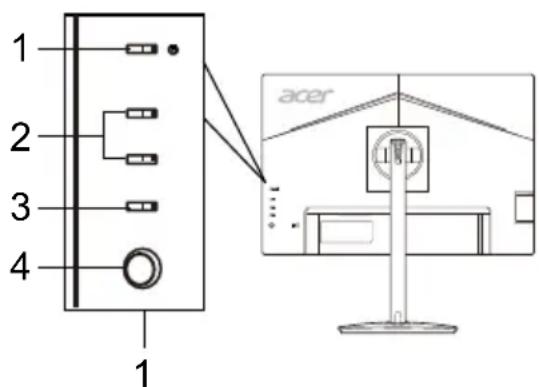

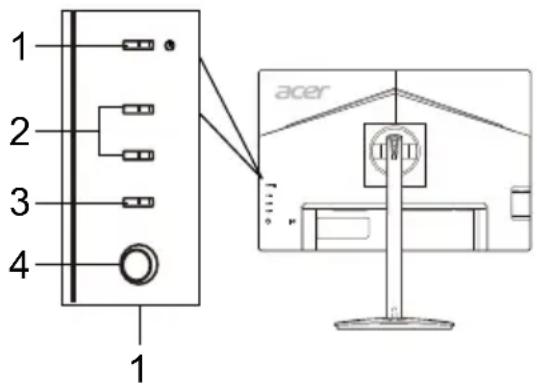

Ulkoiset ohjauslaitteet

Nro Kohta Kuvaus

1	Virtapainike/merkkivalo	Kytkee naytön virran pääle ja pois päältä.Oransii merkkivalo tarkoittaa, etta virta onkytketynä. Vålkkyvä oransii merkkivalotarkoittaa valmiustilaa/virransästötilaa.
2	Pikanäppäin 1,2painiketta	Painamalla pikanäppäintä voit käytäkkäytäjan märättemää pikanäppäintoimintaoa.
3	Tulo-painike	Painamalla painiketta voit vaihtaa tulolähdettä.
4	Navigointi-/OK-painike	Tällä painikkeella voit avata OSD-valikon,selata sitä ja korostaa haluamasi toiminnon.Vahvista valinta painamalla sitä uudelleen.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• Pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjärestelmä TFT Color LCD
	Koko 24"W (61 cm)
	Pikseliväli	0,270 mm (V) x 0,270 mm (P)
	Kirkkaus	350 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 178° (V)	78° (P) (CR=10)
	Vasteaika 1 ms (VRB)
	Panellityppi In-Plane Switching (IPS)
	H-taajuus 30-94 kHz
	V-taajuus 56-76 Hz
Näytövärit 1,07 mrd värä
Pistekellotaajuus 220 MHz
Enimmäistarkkuus 1920 x 1200 @ 75 Hz
Plug & Play VESA DDCCI/DDC2B
Energiehokkuusuokka A
*Vuosittainen energiankulutus 34 (kWh) (HDMI-tulomallissa)
Virrankulutus	Päällä 17 W (typpillinen)
	Lepotila	0,2 W (typpillinen)
	Pois	0,2 W (typpillinen)
Tulolitäntä		HDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Videoulosignaali		HDMI (vain HDMI-tulomalli)DP (vain DP-tulomalli)
Kaiuttimet		2 W x 2
USB		USB 3.0 x 3 (valinnainen)
Näytöruudun enimmäiskoko		Vaakasuora: 518,4 mmPystysuora: 324,0 mm
Virtualhde		100-240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 0-40 °CVarastointilampötila: -20-+60 °CLmankosteus: 20-80 %
Mitat		533,4 (L) x 389,255 ~ 509,255 (K) x 233,65 (S) mm
Paino (netto)		5,5 kg (netto)
Mekanism tiedot		Kallistus: -5°-+25° (kaltevuuskulman 25 steen kallistus on mahdollinen vain korkeimmassa pisteessä)Kierto: 360°Korkeuden sääö: 0-120 mmNivelöinti: -90°-+90°Irrotettava jalusta: Kyllä
Ulkoiset ohjauslaitteet	Valhto/painikkeet	VirtapainikePikanäppäin 1Pikanäppäin 2
	Toiminnot	KirkkausKontrastiSininen valoMustan vahvistusACMSuperterävyssGammaVärin lampaïsyssYhdemukaisuusTilatVäriavaruusKalibrointiHarmaaävytila6-aksel. sävy6-aksel. satur.Aänvoim.MykistäYlivalhdeAdaptive-Sync
Kaikkia teknisä tietoja voidaan muutta ilman ennakkoiimoitusa.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
