MODE D'EMPLOI 1131 AA SKIL

3) pievelciet 2 sešstūra skrūves J2

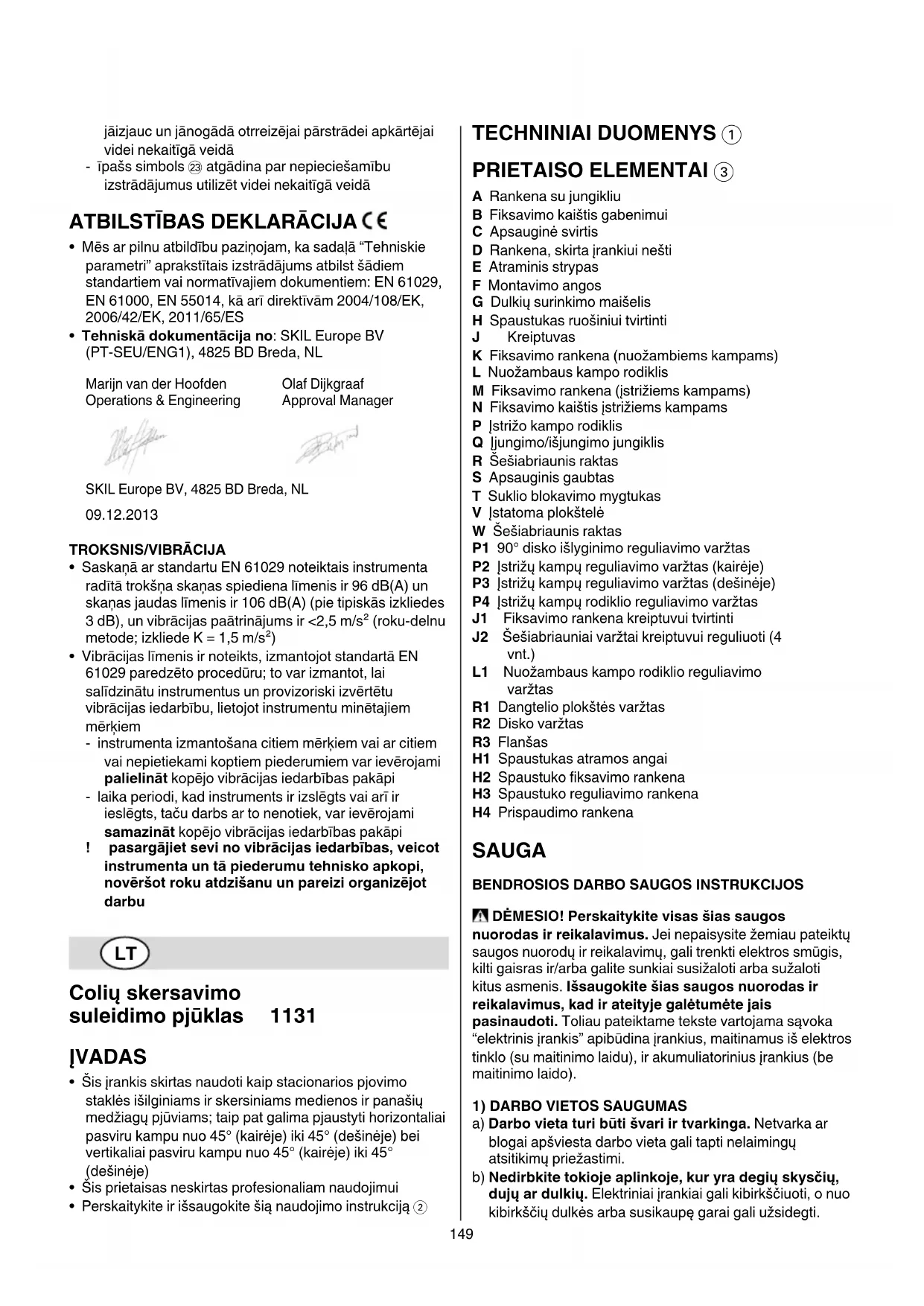

• Šis įrankis skirtas naudoti kaip stacionarios pjovimo

staklės išilginiams ir skersiniams medienos ir panašių

medžiagų pjūviams; taip pat galima pjaustyti horizontaliai

pasviru kampu nuo 45° (kairėje) iki 45° (dešinėje) bei

vertikaliai pasviru kampu nuo 45° (kairėje) iki 45°

• Šis prietaisas neskirtas profesionaliam naudojimui

• Perskaitykite ir išsaugokite šią naudojimo instrukciją 2

TECHNINIAI DUOMENYS 1

G Dulkių surinkimo maišelis

H Spaustukas ruošiniui tvirtinti

N Fiksavimo kaištis įstrižiems kampams

P Įstrižo kampo rodiklis

Q Įjungimo/išjungimo jungiklis

R Šešiabriaunis raktas

S Apsauginis gaubtas

T Suklio blokavimo mygtukas

V Įstatoma plokštelė

W Šešiabriaunis raktas

P1 90° disko išlyginimo reguliavimo varžtas

P2 Įstrižų kampų reguliavimo varžtas (kairėje)

P3 Įstrižų kampų reguliavimo varžtas (dešinėje)

P4 Įstrižų kampų rodiklio reguliavimo varžtas

J1 Fiksavimo rankena kreiptuvui tvirtinti

J2 Šešiabriauniai varžtai kreiptuvui reguliuoti (4

L1 Nuožambaus kampo rodiklio reguliavimo

R1 Dangtelio plokštės varžtas

SAUGA BENDROSIOS DARBO SAUGOS INSTRUKCIJOS DĖMESIO!Perskaitykitevisasšiassaugos

nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų, gali trenkti elektros smūgis,

kilti gaisras ir/arba galite sunkiai susižaloti arba sužaloti

kitus asmenis. Išsaugokitešiassaugosnuorodasir

reikalavimus,kadirateityjegalėtumėtejais

pasinaudoti. Toliau pateiktame tekste vartojama sąvoka

“elektrinis įrankis” apibūdina įrankius, maitinamus iš elektros

tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be

1) DARBO VIETOS SAUGUMAS

a) Darbovietaturibūtišvariirtvarkinga. Netvarka ar

blogai apšviesta darbo vieta gali tapti nelaimingų

atsitikimų priežastimi.

b) Nedirbkitetokiojeaplinkoje,kuryradegiųskysčių,

dujųardulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo

kibirkščių dulkės arba susikaupę garai gali užsidegti.150

c) Dirbdamisuelektriniuįrankiuneleiskitešaliabūti

žiūrovams,vaikamsirlankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

a) Maitinimolaidokištukasturiatitiktitinklorozetės

tipą.Kištukojokiubūdunegalimamodifikuoti.

Nenaudokitejokiųkištukoadapteriųsuįžemintais

prietaisais. Originalūs kištukai, tiksliai tinkantys elektros

tinklo rozetei, sumažina elektros smūgio pavojų.

b) Venkitekūnokontaktosuįžemintaispaviršiais,

tokiaiskaipvamzdžiai,šildytuvai,viryklėsar

šaldytuvai. Egzistuoja padidinta elektros smūgio rizika,

jei Jūsų kūnas bus įžemintas.

c) Saugokiteprietaisąnuolietausirdrėgmės. Jei

vanduo patenka į elektrinį prietaisą, padidėja elektros

d) Nenaudokitemaitinimolaidonepagalpaskirtį,t.y.

neneškiteprietaisopaėmęužlaido,nekabinkite

prietaisoužlaido,netraukiteužjo,norėdamiišjungti

kištukąišrozetės.Laidąklokitetaip,kadjoneveiktų

karštis,jisneišsiteptųalyvairjonepažeistųaštrios

detalėsarjudančiosprietaisodalys. Pažeisti arba

susipynę laidai gali tapti elektros smūgio priežastimi.

e) Jeisuelektriniuįrankiudirbatelauke,naudokitetik

f) Jeisuelektriniuįrankiuneišvengiamaireikiadirbti

drėgnojeaplinkoje,naudokiteįžeminimograndinės

pertraukiklį. Naudojant įžeminimo grandinės

pertraukiklį, sumažėja elektros smūgio pavojus.

a) Būkiteatidūs,sutelkitedėmesįįtai,kąJūsdaroteir,

dirbdamisuelektriniuįrankiu,vadovaukitėssveiku

protu.Nedirbkitesuprietaisu,jeiesatepavargę

arbavartojotenarkotikus,alkoholįar

medikamentus. Akimirksnio neatidumas naudojant

prietaisą gali tapti rimtų sužalojimų priežastimi.

b) Naudokite asmenines apsaugos priemones ir

visuometužsidėkiteapsauginiusakinius. Naudojant

asmenines apsaugos priemones, pvz., respiratorių ar

apsauginę kaukę, neslystančius batus, apsauginį šalmą,

klausos apsaugos priemones ir kt., rekomenduojamas

dirbant su tam tikros rūšies įrankiais, sumažėja rizika

c) Saugokitės,kadneįjungtumėteprietaisoatsitiktinai.

Priešprijungdamielektrinįįrankįprieelektrostinklo

ir/arbaakumuliatoriaus,priešpakeldamiarnešdami

įsitikinkite,kadjisyraišjungtas. Jeigu nešdami

elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą

įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

d) Priešįjungdamiprietaisąpašalinkitereguliavimo

įrankiusarbaveržliųraktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali tapti sužalojimų

e) Nepervertinkitesavogalimybių.Dirbdamiatsistokite

patikimaiirvisadaišlaikykitepusiausvyrą. Patikima

stovėsena ir tinkama kūno laikysena leis geriau

kontroliuoti prietaisą netikėtose situacijose.

f) Dėvėkitetinkamąaprangą.Nedėvėkiteplačių

drabužiųirpapuošalų.Saugokiteplaukus,

drabužiusirpirštinesnuobesisukančiųprietaiso

dalių. Laisvus drabužius, papuošalus bei ilgus plaukus

gali įtraukti besisukančios dalys.

g) Jeiyranumatytagalimybėprijungtidulkių

nusiurbimoarsurinkimoįrenginius,visada

įsitikinkite,arjieyraprijungtiirarteisingai

naudojami. Naudojant dulkių nusiurbimo įrenginius

sumažėja kenksmingas dulkių poveikis.

4)RŪPESTINGAELEKTRINIŲĮRANKIŲPRIEŽIŪRAIR

a) Neperkraukiteprietaiso.NaudokiteJūsųdarbui

tinkamąelektrinįįrankį. Su tinkamu elektriniu įrankiu

Jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto

b) Nenaudokiteelektrinioįrankiosusugedusiu

jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar

išjungti, yra pavojingas ir jį reikia remontuoti.

c) Priešreguliuodamiprietaisą,keisdamidarbo

įrankiusarpriešvalydamiprietaisą,išelektros

tinklolizdoištraukitekištukąir/arbaišimkite

akumuliatorių. Ši saugumo priemonė apsaugos jus nuo

netikėto prietaiso įsijungimo.

d) Nenaudojamąprietaisąsandėliuokitevaikamsir

nemokantiems juo naudotis asmenims

neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi,

kai juos naudoja nepatyrę asmenys.

e) Rūpestingaiprižiūrėkiteprietaisą.Tikrinkite,ar

besisukančiosprietaisodalystinkamaiveikiair

niekurnekliūva,arnėrasulūžusiųaršiaippažeistų

dalių,kuriosįtakotųprietaisoveikimą. Prieš vėl

naudojant prietaisą pažeistos prietaiso dalys turi būti

suremontuotos. Daugelio nelaimingų atsitikimų priežastis

yra blogai prižiūrimi elektriniai įrankiai.

f) Pjovimoįrankiaituribūtiaštrūsiršvarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra lengviau valdyti.

g) Elektrinįįrankį,papildomąįrangą,darboįrankiusir

t.t.naudokitetaip,kaipnurodytašiojeinstrukcijoje.

Taippatatsižvelkiteįdarbosąlygasbeiatliekamo

darbopobūdį. Naudojant elektrinius įrankius ne pagal jų

paskirtį galima sukelti pavojingas situacijas.

a) Prietaisąturiremontuotitikkvalifikuotas

specialistas ir naudoti tik originalias atsargines

dalis. Taip galima garantuoti, jog prietaisas išliks saugus.

SPECIALISAUGOSINSTRUKCIJAKAMPŲSULEIDIMO

PJŪKLAMS BENDROJI DALIS

• Įrankį naudokite tik medienai pjauti

• Visadapjaukitetikvienąruošinį (vieno ant kito ar

vieno šalia kito sudėtų ruošinių nepavyks tinkamai

prispausti, dėl to pjūklo diskas gali užstrigti arba pjovimo

metu ruošinys gali pasislinkti)

• Įeinančios srovės sukelia trumpus įtampos kritimus;

netinkamos elektos energijos tiekimo sąlygos gali turėti

įtakos jūsų įrangai (jei sistemos srovės tiekimo suminė

varža yra mažesnė kaip 0,295 + j0,184 omai, gali atsirasti

trukdžiai); jei reikia išsamesnio paaiškinimo, kreipkitės į

savo vietinę elektros energijos tiekimo įstaigą

• Priešreguliuojantprietaisąarbakeičiantdarbo

įrankius,ištraukitekištukąišel.tinklolizdo151

• Šį prietaisą turėtų naudoti tik asmenys, kuriems 16 ir

• Šis prietaisas netinka pjovimui šlapiuoju būdu

• Prietaisai, su kuriais dirbama lauke, turi būti prijungiami

per nuotėkio srovės apsauginį išjungiklį (FI-), kurio

suveikimo srovė yra ne didesnė kaip 30 mA; naudokite tik

lauko darbams skirtus prailginimo kabelius su

hermetiškomis jungtimis

• Visada patikrinkite, ar elektros tinklo įtampa sutampa su

įtampos dydžiu, nurodytu prietaiso vardinėje lentelėje

(prietaisus su nurodyta įtampa 230V ir 240V galima jungti

į 220V įtampos elektros tinklą)

• Naudodami ilginamuosius kabelius atkreipkite dėmesį į

tai, kad kabelis būtų iki galo išvyniotas ir būtų pritaikytas

16 A elektros srovei

• Visada statykite stakles ant stabilaus ir plokščio darbinio

paviršiaus (pvz., darbastalio)

• Užsidėkite apsauginius akinius, klausos apsaugos

priemones, ir apsaugines pirštines

• Kai kurių medžiagų, kaip antai dažų, kurių sudėtyje yra

švino, kai kurių medžių rūšių medienos, mineralų ir

metalo dulkės gali būti kenksmingos (kontaktas su šiomis

dulkėmis arba įkvėptos dulkės gali sukelti operatoriui

arba šalia esantiems žmonėms alergines reakcijas ir/arba

kvėpavimo sistemos susirgimus); mūvėkite

priešdulkinępuskaukęarbadirbdaminaudokite

dulkiųištraukimoįrenginį,jeijįgalimaprijungti

• Kai kurių rūšių dulkės priskiriamos kancerogeninėms

(pvz., ąžuolo arba buko medienos dulkės), ypač

susimaišiusios su medienos taurinimui naudojamais

priedais; mūvėkitepriešdulkinępuskaukęarba

dirbdaminaudokitedulkiųištraukimoįrenginį,jeijį

• Vadovaukitės Jūsų šalyje taikomų direktyvų

reikalavimais, skirtais medžiagoms, su kuriomis norite

• Draudžiamaapdirbtimedžiagas,kuriųsudėtyjeyra

asbesto (asbestas pasižymi vėžį sukeliančiu poveikiu)

• Niekuomet nenaudokite prietaiso be originalios

• Kiekvieną kartą prieš naudodami, patikrinkite, ar tinkamai

uždarytas apsauginis gaubtas

• Nedirbkite su pjūklu, jei apsauginis gaubtas negali laisvai

judėti ir akimirksniu užsidaryti

• Niekada netvirtinkite ir neužfiksuokite apsauginio gaubto

• Visadatvirtaiprispauskiteruošinį(nepjaukite

medienosgabalų,kurieyrapermaži,kadjuosbūtų

• Visada prilaikykite arba į ką nors atremkite ilgo ruošinio

• Niekada neleiskite kitam asmeniui laikyti ar prilaikyti

ruošinio, kai dirbate; naudokite pjūklo pagrindo ilgintuvą

• Niekada nenaudokite staklių be įstatomos plokštelės;

pakeiskite nusidėvėjusią ar pažeistą įstatomą plokštelę

• Prieš pradėdami pjauti pašalinkite visas pjūvio linijoje

esančias kliūtis tiek ruošinio viršuje, tiek ir apačioje

• Saugokite, kad nepažeistumėte prietaiso į ruošinyje

esančius varžtus, vinis ir pan; prieš pradėdami darbą juos

• Nenaudokite abrazyvinių pjovimo diskų dirbdami su šiuo

• SKIL gali garantuoti nepriekaištingą prietaiso veikimą tik

tuo atveju, jei naudojama tinkama papildoma įranga ir

priedai, kuriuos galite įsigyti įgaliotųjų SKIL atstovų

• Naudodami kitur pagamintą papildomą įrangą

vadovaukitės gamintojo pateiktais nurodymais

• Leidžiama naudoti tik tokius įrankius, kurių maksimalus

leistinas apsisukimų skaičius yra ne mažesnis, nei

maksimalus Jūsų prietaiso sūkių skaičius

• Neleidžiama naudoti diskų iš aukštai legiruoto

greitapjovio plieno (HSS)

• Nenaudokite įtrūkusių, sulenktų ar atšipusių pjūklelių

• Naudokite tik tokias pjūklo diskus, kurių angos spindulys

atitinka staklių veleno spindulį; niekada nenaudokite

reduktorių ar adapterių pjūklo diskams su didesne anga

• Papildomą įrangą saugokite nuo smūgių, sutrenkimų bei

• Stenkitės neperkrauti prietaiso, pjaudami stenkitės jį

tolygiai stumti nedidele jėga

• Saugokitepirštus,plaštakasirrankasnuo

besisukančiopjūklodisko

• Suklio blokavimo mygtuką spauskite tik prietaisui sustojus

• Jei pjūklo diskas užstrigo, iš karto išjunkite stakles ir

ištraukite iš lizdo kištuką; tik tada atlaisvinkite ruošinį, į

• Jeigu pjūklas užsiblokavo arba pajutote, kad prietaisas

veikia ne taip, kaip visada, arba girdisi nebūdingi garsai,

tuojau pat jį išjunkite ir ištraukite kištuką iš elektros tinklo

• Jei dirbant bus pažeistas ar nutrauktas kabelis, būtina

neliečiant kabelio tuojau pat ištraukti kištuką iš elektros

• Prietaisą su pažeistu kabeliu naudoti draudžiama; jį turi

pakeisti kvalifikuotas elektrikas

• Išjungę prietaisą, besisukančių darbo įrankių

nestabdykite šoniniu prispaudimu

• Nupjautas dalis ar nuopjovas nuo ruošinio pašalinkite tik

tada, kai visos judančios pjūklo dalys visiškai sustoja

• Darbo metu pjūklo diskas labai įkaista; nelieskite jo

rankomis, kol neatauš

• Transportavimo / darbinė padėtis 4

Įrankiui atlaisvinti (darbinė padėtis)

- paspauskite rankeną A 3 žemyn viena ranka, kad

įrankio alkūnė netikėtai nepašoktų aukštyn

- ištraukite fiksavimo kaištį B kita ranka, pasukite jį 1/4

apsisukimo į bet kurią pusę ir nuleiskite jį toje padėtyje

- lėtai nukreipkite įrankio alkūnę aukštyn

Įrankiui užfiksuoti (transportavimo padėtyje)

- nuspauskite apsauginę svirtį C 3, leisdami įrankio

alkūnę su rankena A iki stabdiklio

- atleiskite apsauginę svirtį C ir nuspauskite rankeną A

žemyn viena ranka, kad įrankio alkūnė netikėtai

nepašoktų aukštyn152

- ištraukite fiksavimo kaištį B kita ranka, pasukite jį 1/4

apsisukimo į bet kurią pusę ir nuleiskite jį toje padėtyje

- įrankį neškite laikydami už nešimui skirtos rankenos D

• Atraminio strypo tvirtinimas 5

- sumontuokite atraminį strypą E pridedamu varžtu, kaip

• Įrankio montavimas ant darbinio paviršiaus 6

! saugos sumetimais visada statykite stakles ant

stabilausirplokščiodarbiniopaviršiaus(pvz.,

- įrankį prie darbinio paviršiaus pritvirtinkite tinkamais

varžtais, juos įsriegdami į 4 montavimo angas F

- taip pat galite pritvirtinti įrankį prie darbinio paviršiaus

parduodamais sriegiamaisiais spaustukais

• Dulkių ir skiedrų nuvalymas 7

- sumontuokite dulkių surinkimo maišelio G taip, kaip

parodyta paveikslėlyje

- reguliariai išvalykite dulkių surinkimo maišelį, tuomet

dulkių nusiurbimas bus optimalus

! pasirūpinkite,kadnusiurbimožarnanesudarytų

kliūtiesapatiniamapsauginiamgaubtuiir

• Ruošinio prispaudimas 8

! optimaliaidarbųsaugaiužtikrintivisadatvirtai

prispauskiteruošinįsupateikiamureguliuojamu

- spaustuką H surinkite, kaip parodyta paveikslėlyje

- pritvirtinkite surinktą spaustuką atramos angoje H1 su

rankena H2 (iš bet kurios įrankio pusės)

- tvirtai prispauskite ruošinį prie kreiptuvo J

- prispauskite ruošinį spaustuku, naudodami rankeną H3

- užfiksuokite ruošinį spaustuku, pasukdami žemyn

- nedirbkite su ruošiniais, kurie yra per maži ir jų

prispausti negalima (mažiausi ruošinio matmenys:

140 x 30 mm ilgis x plotis)

- maksimaliems ruošinio išmatavimams nustatyti

naudokitės nuorodine lentele 9

• Nuožambių kampų nustatymas 0

! ištraukitekištukąišelektroslizdo

- atlaisvinkite fiksavimo varžtą K

- stipriai prilaikykite rankenos jungiklį A ir pasukite

prietaisą ir jo pagrindą į kairę arba į dešinę

- vadovaudamiesi rodikliu, nustatykite norimą įstrižą

kampą (nuo 0° iki 45°)L

- priveržkite fiksuojamąjį varžtą K

- norėdami greitai ir tiksliai nustatyti dažnai naudojamus

nuožambius kampus (0°, 15°, 22,5°, 31.6°, 45°),

atitinkamas įrantas, esančias po pjūklo pagrindu,

sukite abiem kryptimis

! visuometpirmiausiaišbandykitepjovimogreitį,

pjaudamibandomąjįruošiniogabalėlį

• Kairių įstrižų kampų (45°–0°) nustatymas !

- atleiskite rankeną ant trijų laikiklių M

- sukite įrankio alkūnę į kairę, kol įstrižo kampo rodiklis

P bus nukreiptas norimu įstrižu kampu

- laikydami įrankio alkūnę šioje padėtyje, užfiksuokite

! visuometpirmiausiaišbandykitepjovimogreitį,

pjaudamibandomąjįruošiniogabalėlį

• Dešinių įstrižų kampų (0°-45°) nustatymas @

- pritvirtinkite kreiptuvą J iš dešinės užverždami/

atlaisvindami fiksuojamąjį varžtą J1

- traukite fiksavimo kaištį N, kad atlaisvintumėte 0° padėtį

- atleiskite rankeną ant trijų laikiklių M

- sukite įrankio alkūnę į dešinę, kol įstrižo kampo rodiklis

P bus nukreiptas norimu įstrižu kampu

- laikydami įrankio alkūnę šioje padėtyje, užfiksuokite

! visuometpirmiausiaišbandykitepjovimogreitį,

pjaudamibandomąjįruošiniogabalėlį

• Sudėtiniai pjūviai #

- sudėtiniams pjūviams reikia kartu nustatyti ir

nuožambų kampą, ir įstrižą kampą

! visuometpirmiausiaišbandykitepjovimogreitį,

pjaudamibandomąjįruošiniogabalėlį

• Prietaiso naudojimas $

- nustatykite įrankį į darbinę padėtį

! patikrinkite,kadruošinysbūtųpatikimai

prispaustaspriepjūklopagrindoirkreiptuvoJ

! patikrinkite,kadpjūklodiskasneliestųprie

papildomųstabdiklių

! pjūvioplotispriklausonuopjūklodantųtako

pločio,onenuodiskostorio

- Įjunkite kištuką į el. tinklo rozetę

- įrankis įjungiamas įspaudžiant jungiklį Q į rankeną A

! jungiklioQužfiksuotinegalima,todėlveikimo

metujisturibūtinuspaustas

- tuo pačiu metu paspauskite apsauginę svirtį, C

norėdami nukreipti įrankio alkūnę žemyn

! valdydamiįrankioalkūnę,nesukryžiuokiterankų

- pjaukite ruošinį tolygiai judėdami į priekį

! saugokitepirštus,plaštakasirrankasnuo

besisukančiopjūklodisko

! pjūklodiskaspirmiausiaturipilnaiįsibėgėti,tik

potojįgalimaglaustiprieruošinio

- įrankis išjungiamas atleidžiant jungiklį Q

• Pjūklo disko pakeitimas %

! ištraukitekištukąišelektroslizdo

- atsukite dangtelio plokštelės varžtą R1 kryžminiu

atsuktuvu (varžtovisiškaineišsukite)

- nuspauskite apsauginę svirtį C 3 ir pasukite apsauginį

gaubtą S atgal iki pat galo

- nuspauskite veleno blokavimo mygtuką T ir laikykite

nuspaudę, kol išimsite disko varžtą R2, pasukdami

šešiabriaunį raktą R LAIKRODŽIO RODYKLĖS KRYPTIMI (= ant pjūklo disko pažymėtos rodyklės

- atleiskite suklio blokavimo mygtuką T

- nuimkite flanšą R3 ir pjūklo diską

! pakeiskitepjūklodiską,kadpjūklodantukaiir

rodyklėantpjūklodiskobūtųnukreiptitapačia

kryptimi,kaipirrodyklėantapsauginiogaubtoS

- uždėkite flanšą R3

tvirtai priveržkite disko varžtą R2, pasukdami šešiabriaunį

raktą R PRIEŠ LAIKRODŽIO RODYKLĘ, tuo pačiu metu

laikydami nuspaudę veleno blokavimo mygtuką T

- priveržkite dangtelio plokštelės varžtą R1153

• Įstatomos plokštelės keitimas ^

Nusidėvėjusią ar pažeistą įstatomą plokštelę pakeiskite taip:

! ištraukitekištukąišelektroslizdo

- išsukite visus 4 varžtus, kaip parodyta

- išimkite seną įstatomą plokštelę, iš pradžių pakeldami

ją iš priekio ir tada ištraukdami

- įstatykite naują įstatomą plokštelę

! tvirtaipriveržkitevisus4varžtus

• 90° Disko išlyginimo patikrinimas ir reguliavimas &

! ištraukitekištukąišelektroslizdo

- pasukite pjūklo pagrindą į 0° padėtį

- nuleiskite įrankio alkūnę ir užfiksuokite ją

- naudodami kampainį, patikrinkite, ar kampas tarp

disko ir pagrindo sudaro 90°

- patikrinkite, ar įstrižų kampų rodiklis P yra ties 0° žyme

- jei reikia, pakoreguokite 90° disko išlyginimą taip:

1) atleiskite rankeną ant trijų laikiklių M

2) pakoreguokite varžto P1

3) dar kartą patikrinkite kampainiu ir prireikus

pakartokite dar kartą

• 45° Disko išlyginimo patikrinimas/reguliavimas į kairę / į

! ištraukitekištukąišelektroslizdo

- pasukite pjūklo pagrindą į 0° padėtį

- nuleiskite įrankio alkūnę ir užfiksuokite ją

- atleiskite rankeną ant trijų laikiklių M

- pasukite įrankio alkūnę 45° kampo padėtį į kairę / į dešinę

- naudodami nuožambų kampainį, patikrinkite, ar

kampas tarp disko ir pagrindo sudaro 135°

- patikrinkite, ar įstrižų kampų rodiklis P yra ties 45°

- jei reikia, pakoreguokite 45° disko išlyginimą taip:

1) pasukite įrankio alkūnę atgal į 0° padėtį ir

pakoreguokite varžto P2/P3 padėtį aukštyn arba

2) vėl grąžinkite įrankio alkūnę į 45°, dar kartą

patikrinkite, ir, prireikus, pakartokite dar kartą

• 90° Kreiptuvo išlyginimas patikrinimas ir koregavimas (

! ištraukitekištukąišelektroslizdo

- pasukite pjūklo pagrindą į 0° padėtį

- nuleiskite įrankio alkūnę ir užfiksuokite ją

- kampainiu patikrinkite, kad tarp disko ir kreiptuvo būtų

90° J (įsitikinkite, kad kampainis liestų pjūklo disko

korpusą, o ne dantukus)

- jei reikia, pakoreguokite 90° kreiptuvo išlyginimą taip:

1) atsukite 2 šešiabriaunius varžtus J2

2) pakoreguokite kreiptuvą taip, kad ir diskas, ir

kreiptuvas visiškai liestų kampainį

3) proveržkite 2 šešiabriaunius varžtus J2

• Nuožambaus kampo rodiklio reguliavimas )

! ištraukitekištukąišelektroslizdo

- nustatykite įrankį į darbinę padėtį

- atsukite kryžminį varžtą L1, kuriuo yra pritvirtintas

- nustatykite rodiklį L taip, kad jis būtų išlygintas pagal

- priveržkite kryžminį varžtą L1

• Įstrižų kampų rodiklio reguliavimas ¡

! ištraukitekištukąišelektroslizdo

- atsukite varžtą P4 ir išlyginkite rodiklį P pagal 0° žymę

- priveržkite varžtą P4

• Specifiniai ruošiniai

- patikrinkite, kad išlenkti ar apvalūs ruošiniai būtų

prispausti tinkamai ir neslystų

- ties pjovimo linija tarp ruošinio ir kreiptuvo ar pjūklo

pagrindo negali būti jokio tarpo

- jei reikia, panaudokite specialų tvirtinimą

• Kaip nuorodą dirbant su grindlentėmis galima naudoti

• Visuomet guldykite ruošinį gerąja puse į apačią, taip bus

žymiai mažiau atplaišų

• Naudokite tik aštrius, tinkamos rūšies pjūklo diskus

- geresnė pjūvio kokybė gaunama naudojant pjūklo

diskus su didesniu dantų skaičiumi

- pjūklo diskai su kietlydinio plokštelėmis tarnauja iki 30

kartų ilgiau, nei įprastiniai pjūklo diskai

PRIEŽIŪRA/SERVISAS

• Šis prietaisas neskirtas profesionaliam naudojimui

• Visada valykite įrankį ir laidą, kad jie būtų švarūs (ypač

ventiliacijos angos variklio korpuso galinėje dalyje)

! priešvalydamiištraukitekištukąišelektrostinklo

• Po pjovimo iš karto nuvalykite pjūklo diską (ypač nuo

dervų bei lakų liekanų)

! darbometupjūklodiskaslabaiįkaista;nelieskite

jorankomis,kolneatauš

• Jeigu prietaisas, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto

sugestų, jo remontas turi būti atliekamas įgaliotose SKIL

elektrinių įrankių remonto dirbtuvėse

- neišardytą prietaisą kartu su pirkimo čekiu siųskite

tiekėjui arba į artimiausią SKIL firmos įgaliotą elektros

prietaisų techninio aptarnavimo tarnybą (adresus bei

atsarginių dalių brėžinius rasite www.skil.com)

• Nemeskiteelektriniųįrankių,papildomosįrangosir

pakuotėsįbuitiniųatliekųkonteinerius (galioja tik ES

- pagal ES Direktyvą 2012/19/EG dėl naudotų elektrinių

ir elektroninių prietaisų atliekų utilizavimo ir pagal

vietinius valstybės įstatymus atitarnavę elektriniai

įrankiai turi būti surenkami atskirai ir gabenami į

antrinių žaliavų tvarkymo vietas, kur jie turi būti

sunaikinami ar perdirbami aplinkai nekenksmingu

- apie tai primins simbolis £, kai reikės išmesti

atitarnavusį prietaisą

ATITIKTIES DEKLARACIJA

• Atsakingai pareiškiame, kad skyriuje “Techniniai

duomenys” aprašytas gaminys atitinka žemiau pateiktus

standartus ir norminius dokumentus: EN 61029, EN

61000, EN 55014 pagal direktyvų 2004/108/EB, 2006/42/

TRIUKŠMINGUMAS/VIBRACIJA

• Šio prietaiso triukšmingumas buvo išmatuotas pagal EN

61029 reikalavimus; keliamo triukšmo garso slėgio lygis

siekia 96 dB(A) ir akustinio galingumo lygis 106 dB(A)

(standartinis nuokrypis: 3 dB), ir vibracijos pagreitis

rankos plaštakos srityje tipiniu atveju yra mažesnis, kaip

<2,5 m/s² (paklaida K = 1,5 m/s²)

• Vibracijos sklaidos lygis išmatuotas pagal standarte EN

61029 išdėstytus standartizuoto bandymo reikalavimus;

ši vertė gali būti naudojama vienam įrankiui palyginti su

kitu bei išankstiniam vibracijos poveikiui įvertinti, kai

įrankis naudojamas paminėtais būdais

- naudojant įrankį kitokiais būdais arba su kitokiais bei

netinkamai prižiūrimais priedais, gali žymiai padidėti

- laikotarpiais, kai įrankis išjungtas arba yra įjungtas,

tačiau juo nedirbama, gali žymiai sumažėti poveikio

! apsisaugokite nuo vibracijos poveikio

prižiūrėdamiįrankįirjopriedus,laikydamirankas

šiltaiirderindamidarbociklussupertraukėlėmis
