MODE D'EMPLOI 1131 AA SKIL

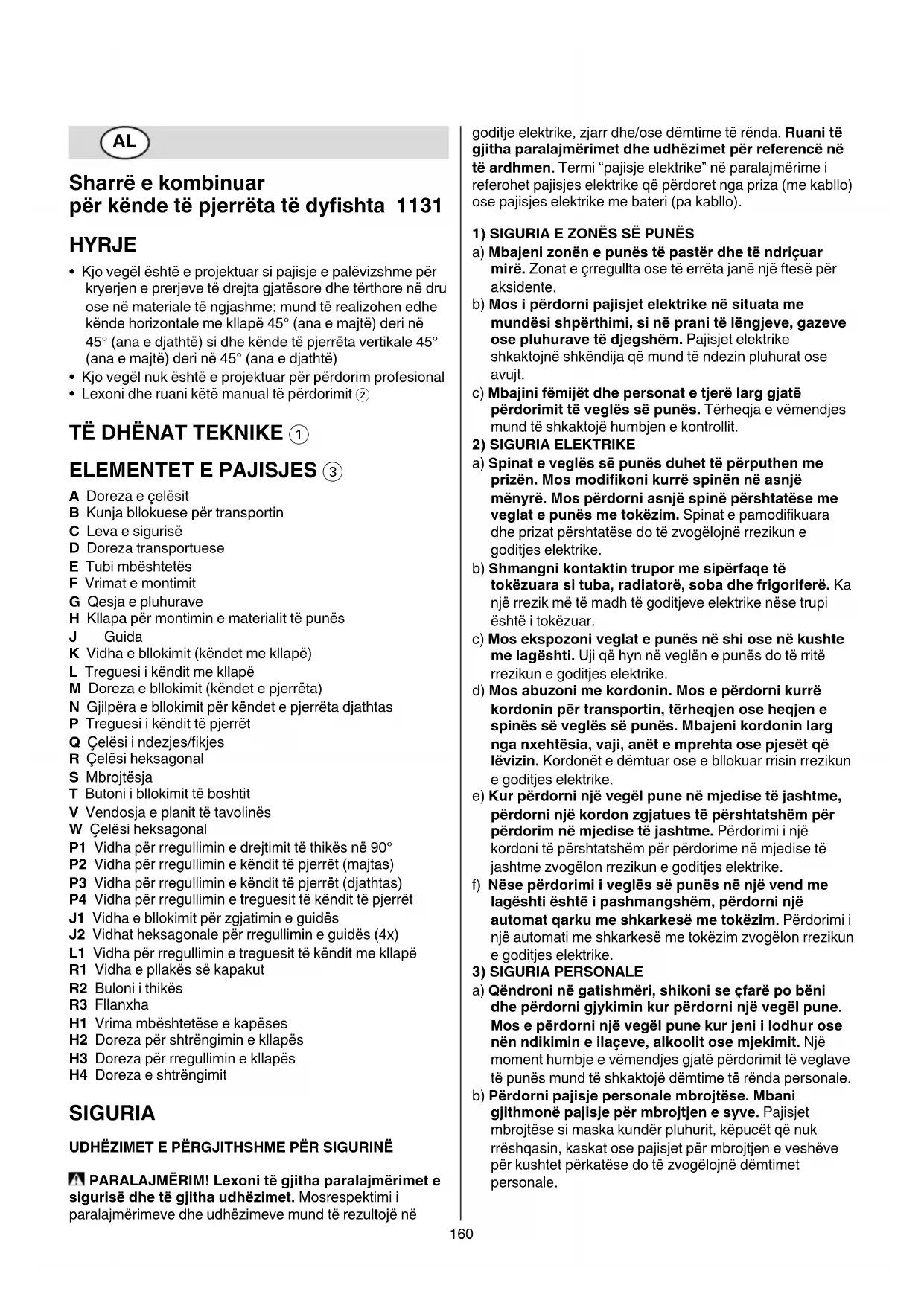

për kënde të pjerrëta të dyfishta 1131

• Kjo vegël është e projektuar si pajisje e palëvizshme për

kryerjen e prerjeve të drejta gjatësore dhe tërthore në dru

ose në materiale të ngjashme; mund të realizohen edhe

kënde horizontale me kllapë 45° (ana e majtë) deri në

45° (ana e djathtë) si dhe kënde të pjerrëta vertikale 45°

(ana e majtë) deri në 45° (ana e djathtë)

• Kjo vegël nuk është e projektuar për përdorim profesional

• Lexoni dhe ruani këtë manual të përdorimit 2

ELEMENTET E PAJISJES 3

B Kunja bllokuese për transportin

H Kllapa për montimin e materialit të punës

K Vidha e bllokimit (këndet me kllapë)

L Treguesi i këndit me kllapë

M Doreza e bllokimit (këndet e pjerrëta)

N Gjilpëra e bllokimit për këndet e pjerrëta djathtas

P Treguesi i këndit të pjerrët

Q Çelësi i ndezjes/fikjes

T Butoni i bllokimit të boshtit

V Vendosja e planit të tavolinës

P1 Vidha për rregullimin e drejtimit të thikës në 90°

P2 Vidha për rregullimin e këndit të pjerrët (majtas)

P3 Vidha për rregullimin e këndit të pjerrët (djathtas)

P4 Vidha për rregullimin e treguesit të këndit të pjerrët

J1 Vidha e bllokimit për zgjatimin e guidës

J2 Vidhat heksagonale për rregullimin e guidës (4x)

L1 Vidha për rregullimin e treguesit të këndit me kllapë

R1 Vidha e pllakës së kapakut

H1 Vrima mbështetëse e kapëses

H2 Doreza për shtrëngimin e kllapës

H3 Doreza për rregullimin e kllapës

H4 Doreza e shtrëngimit

SIGURIA UDHËZIMET E PËRGJITHSHME PËR SIGURINË

PARALAJMËRIM! Lexoni të gjitha paralajmërimet e

sigurisë dhe të gjitha udhëzimet. Mosrespektimi i

paralajmërimeve dhe udhëzimeve mund të rezultojë në

goditje elektrike, zjarr dhe/ose dëmtime të rënda. Ruani të

gjitha paralajmërimet dhe udhëzimet për referencë në

të ardhmen. Termi “pajisje elektrike” në paralajmërime i

referohet pajisjes elektrike që përdoret nga priza (me kabllo)

ose pajisjes elektrike me bateri (pa kabllo).

1) SIGURIA E ZONËS SË PUNËS

a) Mbajeni zonën e punës të pastër dhe të ndriçuar

mirë. Zonat e çrregullta ose të errëta janë një ftesë për

b) Mos i përdorni pajisjet elektrike në situata me

mundësi shpërthimi, si në prani të lëngjeve, gazeve

ose pluhurave të djegshëm. Pajisjet elektrike

shkaktojnë shkëndija që mund të ndezin pluhurat ose

c) Mbajini fëmijët dhe personat e tjerë larg gjatë

përdorimit të veglës së punës. Tërheqja e vëmendjes

mund të shkaktojë humbjen e kontrollit.

2) SIGURIA ELEKTRIKE

a) Spinat e veglës së punës duhet të përputhen me

prizën. Mos modifikoni kurrë spinën në asnjë

mënyrë. Mos përdorni asnjë spinë përshtatëse me

veglat e punës me tokëzim. Spinat e pamodifikuara

dhe prizat përshtatëse do të zvogëlojnë rrezikun e

b) Shmangni kontaktin trupor me sipërfaqe të

tokëzuara si tuba, radiatorë, soba dhe frigoriferë. Ka

një rrezik më të madh të goditjeve elektrike nëse trupi

c) Mos ekspozoni veglat e punës në shi ose në kushte

me lagështi. Uji që hyn në veglën e punës do të rritë

rrezikun e goditjes elektrike.

d) Mos abuzoni me kordonin. Mos e përdorni kurrë

kordonin për transportin, tërheqjen ose heqjen e

spinës së veglës së punës. Mbajeni kordonin larg

nga nxehtësia, vaji, anët e mprehta ose pjesët që

lëvizin. Kordonët e dëmtuar ose e bllokuar rrisin rrezikun

e goditjes elektrike.

e) Kur përdorni një vegël pune në mjedise të jashtme,

përdorni një kordon zgjatues të përshtatshëm për

përdorim në mjedise të jashtme. Përdorimi i një

kordoni të përshtatshëm për përdorime në mjedise të

jashtme zvogëlon rrezikun e goditjes elektrike.

f) Nëse përdorimi i veglës së punës në një vend me

lagështi është i pashmangshëm, përdorni një

automat qarku me shkarkesë me tokëzim. Përdorimi i

një automati me shkarkesë me tokëzim zvogëlon rrezikun

e goditjes elektrike.

3) SIGURIA PERSONALE

a) Qëndroni në gatishmëri, shikoni se çfarë po bëni

dhe përdorni gjykimin kur përdorni një vegël pune.

Mos e përdorni një vegël pune kur jeni i lodhur ose

nën ndikimin e ilaçeve, alkoolit ose mjekimit. Një

moment humbje e vëmendjes gjatë përdorimit të veglave

të punës mund të shkaktojë dëmtime të rënda personale.

b) Përdorni pajisje personale mbrojtëse. Mbani

gjithmonë pajisje për mbrojtjen e syve. Pajisjet

mbrojtëse si maska kundër pluhurit, këpucët që nuk

rrëshqasin, kaskat ose pajisjet për mbrojtjen e veshëve

për kushtet përkatëse do të zvogëlojnë dëmtimet

c) Parandaloni ndezjen e rastësishme. Sigurohuni që

çelësi është në pozicionin fikur para se të lidhni

burimin e energjisë dhe/ose baterinë, para se të

merrni ose të transportoni pajisjen. Transportimi i

veglave të punës me gishtin në çelës ose aktivizimi i

veglave të punës që kanë çelësin të ndezur është një

ftesë për aksidente.

d) Hiqni çdo çelës ose çelës përshtatës para ndezjes

së veglës së punës. Një çelës i lënë i lidhur me një

pjesë rrotulluese të veglës së punës mund të shkaktojë

e) Mos u zgjasni. Mbani një vendosje të mirë të

këmbëve dhe një ekuilibër të mirë në çdo moment.

Kjo gjë bën të mundur një kontroll më të mirë të veglës së

punës në situata të papritura.

f) Vishuni në mënyrën e duhur. Mos vishni veshje të

gjera ose bizhuteri. Mbani flokët, veshjet dhe

dorashkat larg nga pjesët lëvizëse. Veshjet e gjera,

bizhuteritë ose flokët e gjatë mund të kapen nga pjesët

g) Nëse janë ofruar pajisje për lidhjen e pajisjeve të

mbledhjes dhe nxjerrjes së pluhurave, sigurohuni

që ato të jenë të lidhura dhe të përdoren si duhet.

Përdorimi i mbledhjes së pluhurave mund të zvogëlojë

rreziqet në lidhje me pluhurat.

4) PËRDORIMI DHE KUJDESI PËR VEGLËN E PUNËS

a) Mos ushtroni forcë mbi veglën e punës. Përdorni

veglën e punës të duhur për përdorimin tuaj. Vegla e

punës e duhur do të realizojë një punë më të mirë dhe

më të sigurt dhe me shpejtësinë që ajo është e

b) Mos përdorni veglën e punës nëse çelësi nuk e ndez

apo e fik. Çdo vegël pune që nuk mund të kontrollohet

me anë të çelësit është e rrezikshme dhe duhet të

c) Shkëputni spinën nga burimi i energjisë dhe/ose

baterinë nga vegla e punës para se të bëni rregullime

të tjera, të ndryshoni aksesorët ose të ruani veglat e

punës. Këto masa parandaluese të sigurisë ulin rrezikun e

ndezjes aksidentale të veglës së punës.

d) Mbani veglat e punës larg fëmijëve dhe mos lejoni

personat e pamësuar me veglën e punës ose këto

udhëzime për përdorimin e pajisjes. Veglat e punës

janë të rrezikshme në duart e përdoruesve të patrajnuar.

e) Mirëmbani veglat e punës. Kontrolloni për

mospërshtatje ose bllokim të pjesëve lëvizëse,

thyerje të pjesëve dhe gjendje të tjera që mund të

ndikojnë në funksionimin e veglës së punës. Nëse

dëmtohet, riparojeni veglën e punës para

përdorimit. Shumë aksidente shkaktohen nga veglat e

punës jo të mirëmbajtura si duhet.

f) Mbajini pajisjet prerëse të pastra dhe të mprehta.

Pajisjet e prerjes të mirëmbajtura dhe me anë të mprehta

kanë më pak mundësi për t’u bllokuar dhe janë më të

lehta për t’u kontrolluar.

g) Përdorni veglat e punës, aksesorët dhe puntot, etj.

në përputhje me këto udhëzime, duke marrë

parasysh kushtet e punës dhe punën që do të

kryhet. Përdorimi i veglave për përdorime të ndryshme

nga ato të përcaktuara mund të shkaktojë rreziqe.

a) Shërbimi i veglës së punës duhet të kryhet nga një

person i kualifikuar për riparimet duke përdorur

vetëm pjesë ndërrimi identike. Kjo gjë do të sigurojë

ruajtjen e sigurisë së veglave të punës.

UDHËZIMET E SIGURISË SPECIFIKE PËR SHARRAT E KOMBINUARA PËR KORNIZA TË PËRGJITHSHME

• Përdoreni këtë pajisje vetëm për prerjen e drurit

• Sharroni gjithmonë vetëm një material (materialet e

punës të vendosura njëri mbi tjetrin ose pranë njëri-tjetrit

nuk mund të shtrëngohen mirë dhe kjo mund të shkaktojë

bllokimin e thikës së sharrës ose rrëshqitjen e materialit

• Korenti gjatë kohës së pikut shkakton rënie të shkurtra të

voltazhit; në kushtet të pafavorshme të furnizimit me

energji, pajisjet e tjera mund të preken (nëse rezistenca e

sistemit për furnizimin elektrik është më e ulët se 0,295 +

j0,184 Ohm, dhe mund të ndodhin çrregullime); nëse

keni nevojë për më shumë sqarime, mund të kontaktoni

me autoritetin e furnizimit me energji

• Shkëputnigjithmonëspinënngaburimiienergjisë

para kryerjes së rregullimeve ose ndryshimeve të

• Kjo pajisje nuk duhet të përdoret nga personat nën

• Kjo vegël nuk është e përshtatshme për prerje në

PËRDORIMI NË AMBIENTE TË JASHTME

• Kur e përdorni në ambiente të jashtme, lidheni pajisjen

me një automat të korrentit të defektit (FI) me rrymë

aktivizuese maksimumi 30 mA, dhe përdorni vetëm një

kordon zgjatues të projektuar për përdorim në ambiente

të jashtme me një prizë kundër ujit

• Kontrolli gjithmonë që voltazhi i energjisë të jetë i njëjtë si

voltazhi që tregohet në etiketën e veglës (veglat me

klasfikimin 230 V ose 240 V mund të lidhen po ashtu me

• Përdorni kordonë të pahapur dhe të sigurt për zgjatime,

me një kapacitet 16 amper

• Montojeni pajisjen gjithmonë mbi një sipërfaqe pune të

rrafshët dhe të qëndrueshme (p.sh. bango pune)

• Mbani syze mbrojtëse, mbrojtëse për veshët dhe doreza

• Pluhurat nga materialet si boja me plumb, disa lloje

drurësh, mineralesh dhe metalesh mund të jenë të

dëmshme (kontakti ose thithja e pluhurave mund të

shkaktojë reagime alergjike dhe/ose sëmundje

respiratore për përdoruein ose personat përreth); mbani

një maskë për pluhurat dhe punoni me një pajisje

për heqjen e pluhurave kur mund të lidhet

• Disa lloje pluhurash skanë klasifikuar si kancerogjene (si

pluhuri i lisit dhe i ahut) veçanërisht në ndërthurje me

lëndët shtesë për kondicionimin e drurit; mbani një

maskë për pluhurat dhe punoni me një pajisje për

heqjen e pluhurave kur mund të lidhet

• Respektoni kërkesat kombëtare në lidhje me pluhurat për

materialet me të cilat dëshironi të punoni

• Mos punoni me materiale që përmbajnë asbest

(asbesti konsiderohet kancerogjen)162

• Mos e përdorni kurrë pajisjen pa sistemin origjinal

• Kontrolloni mbrojtësen që të mbyllet si duhet para çdo

• Mos e përdorni sharrën nëse mbrojtësja nuk lëviz lirshëm

dhe nuk mbyllet menjëherë

• Mos e shtrëngoni apo lidhni asnjëherë mbrojtësen në

• Shtrëngojenigjithmonëfortmaterialinepunës(mos

punoni mbi materiale që janë shumë të vogla për t’i

• Mbështetni gjithmonë skajet e lirshme të materialit të

punës kur është i gjatë

• Mos lejoni kurrë që një person tjetër të mbajë ose të

mbështesë materialin gjatë punës; përdorni zgjatimin e

tavolinës së sharrës

• Mos e përdorni kurrë pajisjen pa elementin e planit të

tavolinës; zëvendësoni elementin e planit të tavolinës

nëse ka defekt ose konsumohet

• Hiqni të gjtiha pengesat mbi si dhe poshtë në rrugën e

prerjes para se të filloni prerjen

• Shmangni dëmtimet që mund të shkaktohen nga vidat,

gozhdët dhe elementet e tjera në materialin e punës;

hiqni ato para se të filloni punën

• Mos përdorni kurrë disqe mprehës/prerës me këtë vegël

• SKIL mund të garantojë funksionimin pa probleme të

veglës vetëm kur përdoren aksesorët e duhur që mund të

merren nga shitësi i SKIL

• Për montimin/përdorimin e aksesorëve jo nga SKIL,

ndiqni udhëzimet e prodhuesit përkatës

• Përdorni vetëm aksesorë me një shpejtësi të lejuar që

përshtatet të paktën me shpejtësinë më të lartë pa

ngarkesë të pajisjes

• Mos përdorni kurrë lama të sharrës të bëra me çelik të

• Mos përdorni një thika sharre që është e krisur, e

deformuar ose jo e mprehtë

• Përdorni vetëm thika sharre me diametër vrime që

përshtaten me boshtin kryesor të pajisjes pa e lëvizur;

mos përdorni kurrë minimizues ose adaptorë për të

përshtatur thika sharre me vrimë të madhe

• Mbrojini aksesorët nga goditja, tronditja dhe grasoja

• Mos e sforconi veglën; ushtroni një presion të lehtë dhe

• Mbajinigishtat,duartdhekrahëtlargngathikae

sharrës që rrotullohet

• Shtypni butonin e bllokimit të boshtit rrotullues vetëm kur

vegla të jetë e palëvizshme

• Nëse thika e sharrës bllokohet, fikeni menjëherë pajisjen

dhe hiqeni nga priza; vetëm atëherë mund të hiqni

• Në rast bllokimi ose defekti elektrik ose mekanik, fikeni

menjëherë veglën dhe hiqni spinën

• Nëse kordoni dëmtohet ose pritet gjatë punës, mos e

prekni kordonin por hiqni menjëherë spinën

• Mos e përdorni kurrë veglën kur kordoni është i dëmtuar;

zëvendësojeni nga një person i kualifikuar

• Pas fikjes së veglës, mos e ndaloni kurrë rrotullimin e

aksesorit duke ushtruar një forcë anësore

• Hiqni copat e prera ose copat e tjera të materialit të

punës nga zona e prerjes vetëm kur të gjitha pjesët

lëvizëse të kenë ndaluar plotësisht

• Thika e sharrës nxehet shumë gjatë përdorimit; mos e

prekni para se të jetë ftohur

• Pozicioni i transportit/punës 4

Për lëshimin e pajisjes (pozicioni i punës)

- shtypeni dorezën A 3 poshtë me një dorë për të

parandaluar kërcimin e papritur të krahut të pajisjes

- hiqni gjilpërën e bllokimit B me dorën tjetër, rrotullojeni

me 1/4 rrotullimi në njërin drejtim dhe lirojeni në atë

- drejtojeni krahun e pajisjes ngadalë poshtë

Për sigurimin e pajisjes (pozicioni i transportit)

- shtypni levën e sigurisë C 3 ndërsa ulni krahun e

pajisjes me dorezën A te ndalesa

- lironi levën e sigurisë C dhe shtypeni dorezën A

poshtë me një dorë për të parandaluar kërcimin e

papritur të krahut të pajisjes

hiqni gjilpërën e bllokimit B me dorën tjetër, rrotullojeni me

1/4 rrotullimi në njërin drejtim dhe lirojeni në atë pozicion

- përdorni dorezën e transportit D 3 për transportimin e

• Montimi i tubit të mbështetjes 5

- montoni tubin e mbështetjes E si në ilustrim me vidhën

• Montimi i pajisjes në sipërfaqen e punës 6

! për manovrim të sigurt, montojeni pajisjen

gjithmonë mbi një sipërfaqe pune të rrafshët dhe

të qëndrueshme (p.sh. bango pune)

- përdorni 4 vrimat e montimit F për vendosjen e pajisjes

me vidha të përshtatshme mbi sipërfaqen e punës

- mund ta kapni po ashtu pajisjen në sipërfaqen e punës

me kllapa vidhash që gjenden në treg

• Nxjerrja e pluhurave/ashklave 7

- montoni qesen e pluhurave G si në ilustrim

- boshatisni rregullisht qesen e pluhurave për një

rendiment optimal në mbledhjen e pluhurave

! mos lejoni kurrë që tubi i fshesës me korrent të

ndërhyjë në mbrojtësen e poshtme ose gjatë

• Shtrëngimi i materialit të punës 8

! për një siguri optimale gjatë punës kapeni

gjithmonë mirë materialin e punës me anë të

kllapës së rregullueshme të përfshirë

- montoni kapësen H si në ilustrim

- mbërtheni kapësen e montuar në vrimën e

mbështetjes H1 me anë të dorezës H2 (në njërën anë

- shtypeni materialin e punës fort mbi guidë J

- përshtatni kllapën mbi materialin e punës me anë të

- kapni fort materialin e punës duke rrotulluar dorezën

- mos punoni me materiale që janë shumë të vogla për

t’i kapur (përmasat minimale të materialit të punës:

140 x 30 mm gjatësi x gjerësi)

- për përmasat maksimale të materialeve të punës

përdorni tabelën 9 si referencë163

• Përcaktimi i këndeve me kllapa 0

- lironi vidhën e bllokimit K

- mbajeni fort dorezën e çelësit A dhe rrotullojeni veglën

si dhe tavolinën e sharrës në të majtë ose në të djathtë

- caktoni këndin me kllapë që dëshironi (nga 0° deri në

45°) me anë të treguesit L

- shtrëngoni vidhën e bllokimit K

- për një përcaktim të shpejtë dhe të saktë të këndeve

me kllapë që përdorni shpesh (0°, 5°, 10°, 15°, 22,5°,

30°, 35°, 40°, 45°), tavolina e sharrës zë vend në

dhëmbëzimet përkatëse në të dyja drejtimet

! gjithmonë provojeni në fillim në një material të

• Caktimi i këndeve të pjerrëta majtas (45°- 0°) !

- lironi dorezën me tre këmbë M

- lëvizeni krahun e pajisjes në të majtë deri sa treguesi i

këndit të pjerrët P të tregojë këndin e pjerrët që

- mbajeni krahun e pajisjes në këtë pozicion dhe

shtrëngoni dorezën M

! gjithmonë provojeni në fillim në një material të

• Caktimi i këndeve të pjerrëta djathtas (0°- 45°) @

- zgjatni guidën J në të djathtë duke liruar/shtrënguar

vidhën e bllokimit J1

- tërhiqni gjilpërën e bllokimit N për të liruar pozicionin

- lironi dorezën me tre këmbë M

- rrotulloni krahun e veglës në të djathtë deri sa treguesi

i këndit të pjerrët P të tregojë këndin e pjerrët që

- mbajeni krahun e pajisjes në këtë pozicion dhe

shtrëngoni dorezën M

! gjithmonë provojeni në fillim në një material të

• Prerjet e përbëra #

- prerjet e përbëra kërkojnë një përcaktim të këndit me

kllapa si dhe një përcaktim të këndit të pjerrët

! gjithmonë provojeni në fillim në një material të

• Funksionimi i veglës $

- vendoseni pajisjen në pozicionin e punës

! sigurohuni që materiali i punës është i kapur fort

me tavolinën e sharrës dhe me guidën J

! sigurohuni që thika e sharrës të mos bjerë në

kontakt me guidën J 3, kapësen H 3 apo të

pengojë pikat ndihmëse të ndalimit

! gjerësia e prerjes përcaktohet nga gjerësia e

dhëmbëzave të lamës dhe jo nga gjerësia e trupit

- lidhni spinën me burimin e energjisë

- ndizeni veglën duke tërhequr çelësin Q në dorezë A

! çelësi Q nuk mund të bllokohet, prandaj mbajeni

të shtypur gjatë punës

- shtypni njëkohësisht levën e sigurisë C për drejtimin e

krahut të veglës poshtë

! mos i kryqëzoni krahët kur përdorni krahun e

- sharroni materialin e punës me një progres uniform

! mbajini gishtat, duart dhe krahët larg nga thika e

sharrës që rrotullohet

! vegla duhet të arrijë shpejtësinë e plotë para të

lama të hyjë në materialin e punës

- fikeni pajisjen duke lëshuar çelësin Q

• Ndërrimi i thikës së sharrës %

- lironi vidhën e pllakës së kapakut R1 me një kaçavidë

Phillips (mos e zhvidhosni plotësisht)

- shtypni levën e sigurisë C 3 dhe rrotulloni mbrojtësen

S plotësisht mbrapsht

- shtypni butonin e bllokimit të boshtit rrotullues T dhe

mbajeni ndërsa hiqni bulonin e thikës R2 duke

rrotulluar çelësin heksagonal R në drejtim ORAR (= në

të njëjtin drejtim me shigjetën e printuar në thikën e

- lëshoni butonin e bllokimit të boshtit rrotullues T

- hiqni fllanxhën R3 dhe thikën e sharrës

! ndërroni thikën e sharrës me dhëmbëzat e

sharrës dhe shigjetën e printuar mbi të me të

njëjtin drejtim si shigjeta në mbrojtëse S

- montoni fllanxhën R3

- shtrëngoni fort bulonin e thikës R2 duke rrotulluar

çelësin heksagonal R në drejtim ANTI-ORAR ndërsa

shtypni butonin e bllokimit të boshtit rrotullues T

- shtrëngoni vidhën e pllakës së kapakut R1

• Zëvendësimi i elementit të planit të tavolinës ^

Zëvendësoni një element plani të tavolinës me defekt

ose të konsumuar si më poshtë:

- hiqni të 4 vidhat si në ilustrim

- hiqni elementin e vjetër të planit të tavolinës duke e

ngritur në fillim përpara dhe më pas duke e nxjerrë

- vendosni një element të ri të planit të tavolinës

! shtrëngoni fort të 4 vidhat

• Kontrolli/rregullimi i përputhjes së thikës në 90° &

- rrotulloni tavolinën e sharrës në pozicionin 0°

- ulni krahun e pajisjes dhe kapeni në vendin përkatës

- kontrolloni për një kënd 90° mes thikës dhe tavolinës

- kontrolloni që treguesi i pjerrësisë P të jetë në shenjën

- nëse është e nevojshme, rregulloni drejtimin e thikës

në 90° si më poshtë:

1) lironi dorezën me tre këmbë M

2) rregulloni vidhën P1

3) kontrolloni përsëri me një plan dhe përsëriteni

• Kontrolli/rregullimi i drejtimit të thikës 45° majtas/djathtas

- rrotulloni tavolinën e sharrës në pozicionin 0°

- ulni krahun e pajisjes dhe kapeni në vendin përkatës

- lironi dorezën me tre këmbë M

- rrotulloni krahun e pajisjes në të majtë/në të djathtë në

- siguroni për një kënd 135° mes thikës dhe tavolinës

- kontrolloni që treguesi i pjerrësisë P të jetë në shenjë e

- nëse është e nevojshme, rregulloni drejtimin e thikës

në 45° si më poshtë:164

1) rrotulloni përsëri krahun e pajisjen në 0° dhe

rregulloni vidhën P2/P3 larg ose poshtë

2) rrotullojeni krahun e pajisjes përsëri në 45°,

kontrolloni përsëri dhe përsëritni veprimin nëse

• Kontrolli/rregullimi i përputhjes së guidës në 90° (

- rrotulloni tavolinën e sharrës në pozicionin 0°

- ulni krahun e pajisjes dhe kapeni në vendin përkatës

- kontrolloni për një kënd 90° mes thikës dhe guidës J

me një plan (sigurohuni që instrumenti të prekë trupin

e thikës së sharrës dhe jo dhëmbët)

- nëse është e nevojshme, rregulloni drejtimin e guidës

në 90° si më poshtë:

1) lironi 2 vidhat heksagonale J2

2) rregulloni guidën deri sa thika dhe guida të prekin

3) shtrëngoni 2 vidhat heksagonale J2

• Rregullimi i treguesit të këndit me kllapë )

- vendoseni pajisjen në pozicionin e punës

- lironi vidhën Phillips L1 që mban treguesin L në vendin

- poziciononi treguesin L për ta përshtatur me shenjë e

- shtrëngoni vidhën Phillips L1

• Rregullimi i treguesit të këndit të pjerrët ¡

- lironi vidhën P4 dhe përshtatni treguesin P me shenjën

- shtrëngoni vidhën P4

KËSHILLË PËR PËRDORIMIN

• Materialet e veçanta të punës

- sigurohuni që materialet e punës me harqe ose të

rrumbullakëta të jenë të siguruara shumë mirë për të

shmangur rrëshqitjen

- në vijën e prerjes, nuk duhet të ketë hapësirë mes

materialit të punës dhe guidës ose tavolinës së

- nëse është e nevojshme, krijoni një element të

• Për të punuar me dekorimet e dyshemeve, mund të

përdorni për referencë ilustrimin ™

• Vendoseni gjithmonë poshtë anën më të mirë të

materialit për të siguruar krijimin minimal të ashklave

• Përdorni vetëm lama të mprehta si dhe të llojit të duhur

- cilësia e prerjes rritet sipas numrit të dhëmbëzave

- lamat me maja karbidi qëndrojnë të mprehta deri 30

herë më shumë se sa lamat e zakonshme

MIRËMBAJTJA / SHËRBIMI

• Kjo vegël nuk është e projektuar për përdorim profesional

• Mbajini gjithmonë të pastra pajisjen dhe kordonin

(sidomos vrimat e ajrimit në anën e pasme të kasës së

! shkëputni spinën para pastrimit

• Pastroni lamën e sharrës menjëherë pas përdorimit

(veçanërisht nga ngjitësi me përzierje apo i thjeshtë)

! thika e sharrës nxehet shumë gjatë përdorimit;

mos e prekni para se të jetë ftohur

• Nëse pajisja ka defekt pavarësisht kujdesit në prodhim

dhe procedurat e provave, riparimi duhet të kryhet nga

një qendër e shërbimit pas shitjes për veglat e punës të

- dërgoni veglën të çmontuar së bashku me vërtetimin

e blerjes te shitësi ose te qendra më e afërt e shërbimit

e SKIL (adresat si dhe diagrami i shërbimit i veglës

janë të paraqitura në www.skil.com)

• Mos i hidhni veglat elektrike, aksesorët dhe

paketimin së bashku me materialet e mbeturinave

familjare (vetëm për vendet e BE-së)

- në respektim të Direktivës evropiane 2012/19/EC për

pajisjet elektrike dhe elektronike si mbetje dhe zbatimin

e saj në përputhje me ligjet kombëtare, pajisjet elektrike

që kanë arritur në fund të jetëgjatësisë së tyre duhet të

mblidhen të ndara dhe të kthehen në një objekt riciklimi

në përputhje me mjedisin.

- simboli £ do t'ju kujtojë për këtë gjë kur të jetë nevoja

DEKLARATA E KONFORMITETIT

• Ne deklarojmë me përgjegjësinë tonë të vetme se ky

produkt i përshkruar në “Të dhëat teknike” është në

përputhje me standardet ose dokumentet e

standardizimit si më poshtë: EN 61029, EN 61000, EN

55014 në përputhje me dispozitat e direktivave 2004/108/

EC, 2006/42/EC, 2011/65/EU

• E matur në përputhje me EN 61029, niveli i trysnisë së

tingullit i kësaj pajisje është 96 dB(A) dhe niveli i fuqisë së

tingullit 106 dB(A) (shmangia standarde: 3 dB) dhe vibrimi

<2,5 m/s² (metoda e krahut-dorës; pasiguria K = 1,5 m/s²)

• Niveli i emetimit të vibrimit është matur në përputhje me

një provë të standardizuar të dhënë në EN 61029; ajo

mund të përdoret për të krahasuar një vegël me një tjetër

dhe si një vlerësim paraprak i ekspozimit ndaj vibrimit kur

përdorni pajisjen për proceset e përmendura

- përdorimi i pajisjes për procese të ndryshme, ose me

aksesorë të ndryshëm dhe të mirëmbajtur keq, mund

të rritë ndjeshëm nivelin e ekspozimit

- kohët kur pajisja është e fikur dhe kur është e ndezur

por jo në punë, mund të zvogëlojnë ndjeshëm nivelin

! mbroni veten nga efektet e vibrimit duke

mirëmbajtur pajisjen dhe aksesorët e saj, duke i

mbajtur duart e ngrohta dhe duke organizuar

mënyrën tuaj të punës165

 
