РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 1131 AA SKIL

ПОДЛИННИК РУКОВОДСТВА

ОРИГИНАЛНО РЪКОВОДСТВО

ИЗВОРНО УПАТСТВО ЗА РАБОТА

Торцово-усовочнаяпила

сдвойнымрезом 1131

• Данный инструмент предназначен для

использования в качестве стационарного станка,

выполняющего продольную и поперечную резку

деревянных брусков или аналогичных материалов

под прямым углом; кроме того, возможна резка с

горизонтальными углами скоса от 45° (с левой

стороны) до 45° (с правой стороны) и вертикальными

углами скоса от 45° (с левой стороны) до 45° (с

• Данный инструмент не подходит для промышленного

• Прочитайте и сохраните с данной инструкцией 2

ТЕХНИЧЕСКИЕДАННЫЕ1

ДЕТАЛИИНСТРУМЕНТА3

A Рукоятка с выключателем

B Фиксатор для транспортировки

D Рукоятка для транспортировки

F Монтажные отверстия

H Зажим для крепления заготовки

K Стопорный винт (углы скоса)

L Индикатор горизонтального угла скоса

M Ручка фиксации (вертикальные углы скоса)

N Фиксатор для правых углов скоса

P Индикатор вертикального угла скоса

Q Выключатель вкл/выкл

R Ключ-шестигранник92

T Кнопка блокировки шпинделя

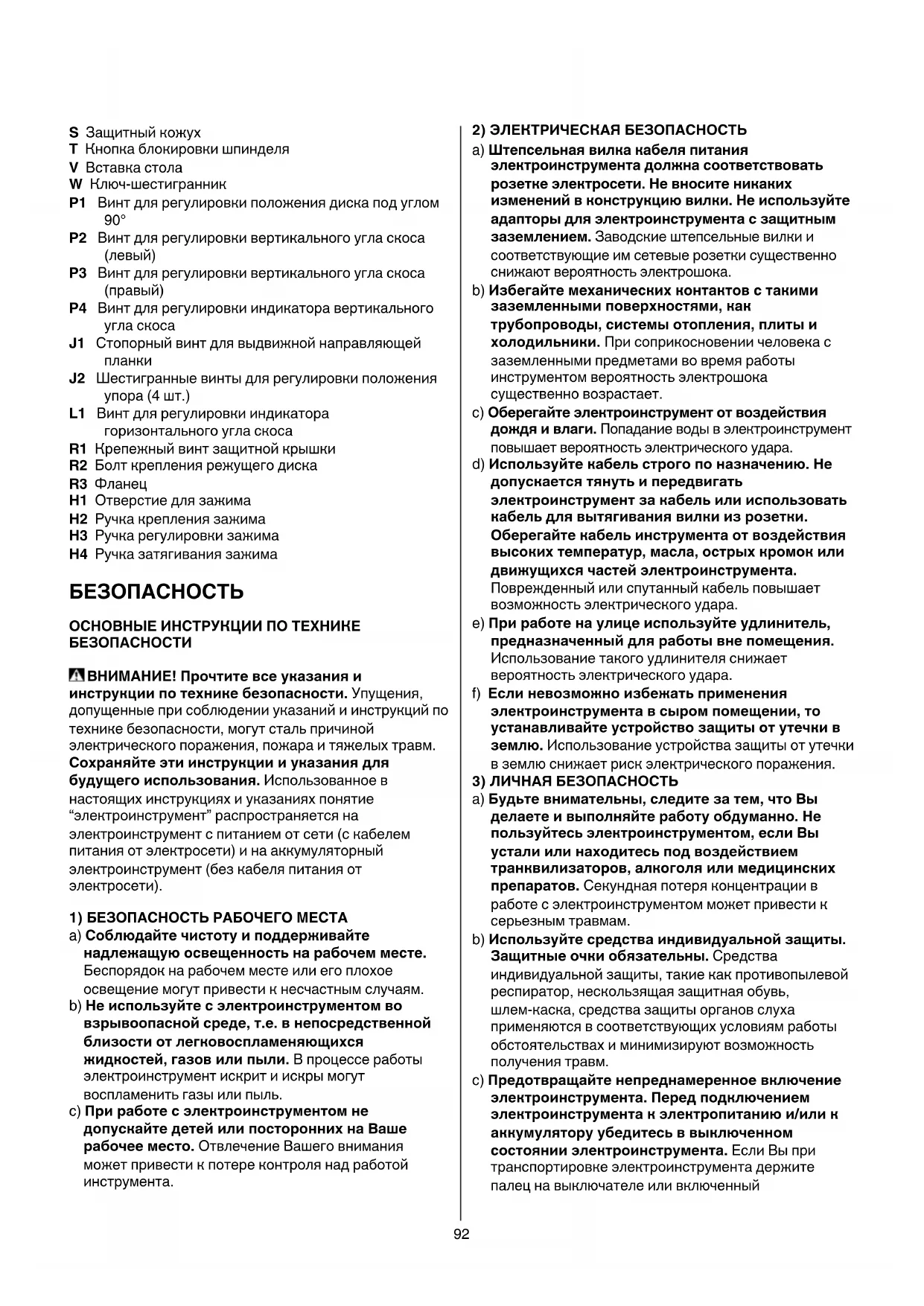

P1 Винт для регулировки положения диска под углом

P2 Винт для регулировки вертикального угла скоса

P3 Винт для регулировки вертикального угла скоса

P4 Винт для регулировки индикатора вертикального

J1 Стопорный винт для выдвижной направляющей

J2 Шестигранные винты для регулировки положения

L1 Винт для регулировки индикатора

горизонтального угла скоса

R1 Крепежный винт защитной крышки

R2 Болт крепления режущего диска

H1 Отверстие для зажима

H2 Ручка крепления зажима

H3 Ручка регулировки зажима

H4 Ручка затягивания зажима

ВНИМАНИЕ!Прочтитевсеуказанияи

инструкциипотехникебезопасности. Упущения,

допущенные при соблюдении указаний и инструкций по

технике безопасности, могут сталь причиной

электрического поражения, пожара и тяжелых травм.

Сохраняйтеэтиинструкциииуказаниядля

будущегоиспользования. Использованное в

настоящих инструкциях и указаниях понятие

“электроинструмент” распространяется на

электроинструмент с питанием от сети (с кабелем

питания от электросети) и на аккумуляторный

электроинструмент (без кабеля питания от

1)БЕЗОПАСНОСТЬРАБОЧЕГОМЕСТА

a) Соблюдайтечистотуиподдерживайте

надлежащуюосвещенностьнарабочемместе.

Беспорядок на рабочем месте или его плохое

освещение могут привести к несчастным случаям.

b) Неиспользуйтесэлектроинструментомво

взрывоопаснойсреде,т.е.внепосредственной

близостиотлегковоспламеняющихся

жидкостей,газовилипыли.В процессе работы

электроинструмент искрит и искры могут

воспламенить газы или пыль.

c) Приработесэлектроинструментомне

допускайтедетейилипостороннихнаВаше

рабочееместо.Отвлечение Вашего внимания

может привести к потере контроля над работой

2)ЭЛЕКТРИЧЕСКАЯБЕЗОПАСНОСТЬ

a) Штепсельнаявилкакабеляпитания

электроинструментадолжнасоответствовать

розеткеэлектросети.Невноситеникаких

измененийвконструкциювилки.Неиспользуйте

адапторыдляэлектроинструментасзащитным

заземлением.Заводские штепсельные вилки и

соответствующие им сетевые розетки существенно

снижают вероятность электрошока.

b) Избегайтемеханическихконтактовстакими

заземленнымиповерхностями,как

трубопроводы,системыотопления,плитыи

холодильники.При соприкосновении человека с

заземленными предметами во время работы

инструментом вероятность электрошока

существенно возрастает.

c) Оберегайтеэлектроинструментотвоздействия

дождяивлаги.Попадание воды в электроинструмент

повышает вероятность электрического удара.

d) Используйтекабельстрогопоназначению.Не

допускаетсятянутьипередвигать

электроинструментзакабельилииспользовать

кабельдлявытягиваниявилкиизрозетки.

Оберегайтекабельинструментаотвоздействия

высокихтемператур,масла,острыхкромокили

движущихсячастейэлектроинструмента.

Поврежденный или спутанный кабель повышает

возможность электрического удара.

e) Приработенаулицеиспользуйтеудлинитель,

предназначенныйдляработывнепомещения.

Использование такого удлинителя снижает

вероятность электрического удара.

f) Еслиневозможноизбежатьприменения

электроинструментавсыромпомещении,то

устанавливайтеустройствозащитыотутечкив

землю. Использование устройства защиты от утечки

в землю снижает риск электрического поражения.

3)ЛИЧНАЯБЕЗОПАСНОСТЬ

a) Будьтевнимательны,следитезатем,чтоВы

делаетеивыполняйтеработуобдуманно.Не

пользуйтесьэлектроинструментом,еслиВы

усталиилинаходитесьподвоздействием

транквилизаторов,алкоголяилимедицинских

препаратов.Секундная потеря концентрации в

работе с электроинструментом может привести к

b) Используйтесредстваиндивидуальнойзащиты.

Защитныеочкиобязательны. Средства

индивидуальной защиты, такие как противопылевой

респиратор, нескользящая защитная обувь,

шлем-каска, средства защиты органов слуха

применяются в соответствующих условиям работы

обстоятельствах и минимизируют возможность

c) Предотвращайтенепреднамеренноевключение

электроинструмента.Передподключением

электроинструментакэлектропитаниюи/илик

аккумуляторуубедитесьввыключенном

состоянииэлектроинструмента. Если Вы при

транспортировке электроинструмента держите

палец на выключателе или включенный93

электроинструмент подключаете к сети питания, то

это может привести к несчастному случаю.

d) Воизбежаниетравмпередвключением

инструментаудалитерегулировочныйили

гаечныйключизвращающейсячасти

e) Непереоценивайтесвоивозможности.Твердо

стойтенаногахиудерживайтеравновесие.В

таком положении вы сможете лучше контролировать

инструмент в неожиданных ситуациях.

f) Используйтеподходящуюрабочуюодежду.Не

надевайтесвободнуюодеждуиукрашения.

Волосы,одеждаиперчаткидолжнынаходиться

подальшеотдвижущихсячастей

электроинструмента.Свободная одежда,

украшения или длинные волосы легко могут попасть

в движущиеся части электроинструмента.

g) Приналичиипылеотсасывающихи

пылесборныхприспособленийубедитесьвтом,

чтоониподсоединеныииспользуются

надлежащимобразом. Применение пылеотсоса

может снизить опасности, создаваемые пылью.

4)ЭКСПЛУАТАЦИЯИУХОДЗА

a) Неперегружайтеинструмент.Используйтетот

инструмент,которыйпредназначендляданной

работы.С подходящим инструментом Вы выполните

работу лучше и надежней, используя весь диапазон

b) Неиспользуйтеинструментснеисправным

выключателем.Инструмент с неисправным

выключателем опасен и подлежит ремонту.

c) Доначаланаладкиэлектроинструмента,замены

принадлежностейилипрекращенияработы

отключайтештепсельнуювилкуотрозеткисети

и/иливыньтеаккумулятор. Данная мера

предосторожности предотвращает случайное

включение инструмента.

d) Хранитенеиспользуемыйэлектроинструментв

недоступномдлядетейместеинепозволяйте

использоватьеголицам,неумеющимсним

обращатьсяилинеознакомленнымс

инструкциейпоэксплуатации.

Электроинструменты представляют собой опасность

в руках неопытных пользователей.

e) Электроинструменттребуетнадлежащегоухода.

Проверяйтебезупречностьфункцииподвижных

частей,лёгкостьиххода,целостностьвсех

частейиотсутствиеповреждений,которые

могутнегативносказатьсянаработе

инструмента.Приобнаруженииповреждений

сдайтеинструментвремонт.Большое число

несчастных случаев связано с

неудовлетворительным уходом за

электроинструментом.

f) Режущиечастиинструментанеобходимо

поддерживатьвзаточенномичистомсостоянии.

При надлежащем уходе за режущими

принадлежностями с острыми кромками они реже

заклиниваются и инструмент лучше поддаётся

g) Используйтеэлектроинструмент,

принадлежности,битыит.д.всоответствиис

даннымиинструкциями,исходяизособенностей

условийихарактеравыполняемойработы.

Использование электроинструмента не по

назначению может привести к опасным

5)СЕРВИСНОЕОБСЛУЖИВАНИЕ

a) Передавайтеинструментнасервисное

обслуживаниетолькоквалифицированному

персоналу,использующемутолькоподлинные

запасныечасти.Это обеспечит сохранение

безопасности электроинструмента.

МЕРЫБЕЗОПАСНОСТИПРИРАБОТЕСТОРЦОВО-

• Используйте пилу исключительно для резки дерева

• Всегдаразрезайтеоднузаготовку (заготовки,

расположенные рядом, невозможно надежно

закрепить, это может привести к изгибу режущего

диска или проскальзыванию заготовки во время

• Процессы включения вызывают кратковременное

снижение напряжения; при неблагоприятных

условиях в сети может возникнуть отрицательное

влияние на другие приборы (при импедансе сети

меньше, чем 0,295 + j0,184 Ом, какие-либо

нарушения не ожидаются); за разъяснениями

просим обратиться к организациям - поставщикам

электроэнергии в Вашем регионе

• Передрегулировкойилисменой

принадлежностейобязательновыньтевилкуиз

• Инстpумент нельзя использовать лицам в возрасте

• Этот инструмент непригоден для резки со

ИСПОЛЬЗОВАНИЕВНЕПОМЕЩЕНИЯ

• Пpи pаботе вне помещения, подключайте

злектроинстpумент чеpез пpедоxpанитель коpоткого

замыкания (FI) с максимальным пусковым током 30

мА и используйте только удлинительный кабель,

пpедназначенный для внешниx pабот и

обоpудованный защищенной от бpызг pозеткой

ПЕРЕДИСПОЛЬЗОВАНИЕМ

• Обязательно убедитесь, что напpяжение питания

соответствует напpяжению, указанному на

фиpменном штемпеле инстpумента (инстpументы,

pассчитанные на напpяжение 230 В или 240 В,

можно подключать к питанию 220 В)

• Используйте полностью размотанные и безопасные

удлинители, рассчитанные на ток не менее 16 А

• Всегда устанавливайте инструмент на плоской и

устойчивой рабочей поверхности (например, на

• Одевайте защитные очки, сpедства защиты волос, и

• Пыль от таких материалов, как свинцовосодержащая

краска, некоторые породы дерева, минералы и

металл, может быть вредна (контакт с такой пылью

или ее вдыхание может стать причиной94

возникновения у оператора или находящихся рядом

лиц аллергических реакций и/или респираторных

заболеваний); надевайтереспираториработайте

спылеудаляющимустройствомпривключении

• Некоторые виды пыли классифицируются как

канцерогенные (например, дубовая или буковая

пыль), особенно в сочетании с добавками для

кондиционирования древесины; надевайте

респираториработайтеспылеудаляющим

устройствомпривключенииинструмента

• Следуйте принятым в вашей стране требованиям/

нормативам относительно пыли для тех материалов,

с которыми вы собираетесь работать

• Необрабатывайтематериалыссодержанием

асбеста (асбест считается канцерогеном)

• Запрещается использовать инструмент без штатной

системы защитных щитков

• Перед каждым использованием инструмента

проверяйте правильность закрывания защитного

• Не включайте пилу, если защитный кожух не

двигается свободно и не закрывает режущий диск

• Никогда не закрепляйте и не привязывайте

защитный кожух в открытом положении

• Всегданадежнозакрепляйтезаготовку(не

обрабатывайтеслишкоммелкиезаготовки)

• Всегда кладите на опору свободные концы длинных

• Никогда не позволяйте другим лицам поддерживать

заготовку во время работы; используйте удлинители

• Никогда не работайте с инструментом без вставки

стола; заменяйте поврежденные или изношенные

• Прежде чем приступить к резке, удалите все

препятствия над траекторией резания и под ней

• Избегайте повреждений, которые могут быть

вызваны винтами, гвоздями и прочими элементами,

находящимися в обрабатываемом предмете; пеpед

началом pаботы иx нужно удалить

• B данном инструменте не допускается применение

шлифовальных/отрезных кругов

• SKIL обеспечивает надёжную pаботу инстpумента

только пpи использовании соответствующей

оснастки , котоpую можно приобрести у Вашего

• Пpи установке/использовании насадок не от фиpмы

SKIL, соблюдайте инстpукции соответствующего

• Использовать только принадлежности, пределвно

допустимая скорость вращения которых не меньще,

чем максимальная скорость вращения прибора на

• Не допускается использовать режущие диски,

изготовленные из быстрорежущей стали

• Не используйте дефоpмиpованные, тупые пилки/

диски и т.п. и пилки/диски с тpещинами

• Используйте только режущие диски с диаметром

крепежного отверстия, обеспечивающим плотное

надевание шпинделя инструмента без люфта;

никогда не используйте муфты или переходники для

крепления режущих дисков с большим диаметром

крепежного отверстия

• Пpедоxpаняйте насадки от воздействия удаpныx

нагpузок и попадания на ниx смазки

ВОВРЕМЯИСПОЛЬЗОВАНИЯ

• Не прикладывайте к инструменту чрезмерных

усилий; нажим должен быть легким и равномерным

• Держитеруки,кистиипальцызапределами

зонывращениярежущегодиска

• Нажимайте кнопку шпинделя только пpи полной

остановке инстpумента

• Если режущий диск заблокирован, немедленно

выключите инструмент и выдерните шнур питания из

розетки; только после этого извлекайте

заклинившую диск заготовку

• В случае заедания или какой-либо электрической

или механической неисправности немедленно

отключите инструмент и выньте вилку из розетки

• Пpи повpеждении или pазpезании сетевого шнура во

вpемя pаботы не пpикасайтесь к нему, и немедленно

выньте вилку из розетки

• Никогда не используйте инстpумент, если сетевой

шнур повpеждён; необxодимо, чтобы

квалифициpованный специалист заменил сетевой

• После выключения инстpумента никогда не

пытайтесь остановить вpащение насадок

пpиложением попеpечной силы

• Убирайте стружки, опилки или части заготовок из

зоны резки только после того, как все движущиеся

детали полностью остановились

• Режущий диск очень сильно нагревается во время

работы; не дотрагивайтесь до него, пока диск не

• Положение транспортировки/работы 4

Раскладывание инструмента (положение работы)

- нажмите рукоятку A 3 вниз одной рукой во

избежание неожиданного движения рукоятки

- вытяните фиксатор B другой рукой, поверните его

на 1/4 оборота в любом направлении и извлеките

его в этом положении

- медленно поднимите рукоятку инструмента

Складывание инструмента (положение

- нажмите предохранитель C 3, одновременно

опуская рукоятку инструмента A до остановки

- отпустите предохранитель C и нажмите рукоятку

A вниз одной рукой во избежание неожиданного

движения рукоятки инструмента вверх

- вытяните фиксатор B другой рукой, поверните его

на 1/4 оборота в любом направлении и извлеките

его в этом положении

- для переноски инструмента используйте рукоятку

для транспортировки D 3

• Установка опорной балки 5

- установите опорную балку E, как показано на

рисунке, с помощью прилагаемого винта95

• Крепление инструмента на рабочей поверхности 6

! дляобеспечениябезопаснойработывсегда

устанавливайтеинструментнаплоскойи

устойчивойрабочейповерхности(например,

- используйте 4 крепежных отверстия F для

крепления инструмента к рабочей поверхности

- инструмент также можно закрепить на рабочей

поверхности с помощью доступных в продаже

• Уборка обрезков/опилок 7

- установите пылесборный мешок G как показано

- опустошайте пылесборный мешок регулярно для

обеспечения оптимального отсоса пыли

! недопускайте,чтобышлангпылесосамешал

нижнемущиткуилипроцессупиления

• Крепление заготовки 8

! дляобеспечениямаксимальнойбезопасности

работывсегданадежнозакрепляйте

заготовкускобойизкомплекта

- соберите скобу H как показано на рисунке

- закрепите собранную скобу в опорном отверстии

H1 ручкой H2 (с каждой стороны инструмента)

- плотно прижмите заготовку к упору J

- подгоните скобу к заготовке ручкой H3

- надежно зафиксируйте скобу на заготовке,

- не работайте с заготовками, которые слишком

малы, чтобы из надежно закрепить

(минимальные габаритные размеры заготовки:

140 x 30 мм длина x ширина)

- максимальные габаритные размеры заготовки,

• Установка горизонтальных углов скоса 0

! pазъединитьштепсельныйpазъём

- ослабьте стопорный винт K

- надежно взявшись за рукоятку с выключателем A,

поверните инструмент вместе с пильным столом

- установите требуемый угол скоса (от 0° до 45°) с

помощью индикатора L

- затяните стопорный винт K

- для быстрой и точной установки часто

используемых горизонтальных углов скоса (0°, 5°,

10°, 15°, 22,5°, 30°, 35°, 40°, 45°) пильный стол

фиксируется в соответствующих выемках в обоих

! всегдасначалатестируйтенаобразце

• Установка левых углов скоса (45–0°) !

- отпустите ручку треноги M

- поверните рукоятку инструмента влево, пока

индикатор вертикальных углов P не будет

указывать необходимый вертикальный угол

- удерживайте рукоятку инструмента в данном

положении и затяните ручку M

! всегдасначалатестируйтенаобразце

• Установка правых углов скоса (0–45°) @

- выдвиньте направляющую планку J вправо,

ослабив и затянув стопорный винт J1

- вытяните фиксатор N, чтобы разблокировать

- отпустите ручку треноги M

- поверните рукоятку инструмента вправо, пока

индикатор вертикальных углов P не будет

указывать необходимый вертикальный угол

- удерживайте рукоятку инструмента в данном

положении и затяните ручку M

! всегдасначалатестируйтенаобразце

- сложные пропилы требуют задания

горизонтальных и вертикальных углов скоса

! всегдасначалатестируйтенаобразце

• Использование инстpумента $

- установите инструмент в рабочее положение

! убедитесь,чтозаготовканадежноприжатак

пильномустолуикупоруJ

! убедитесь,чторежущийдискнекасается

упораJ3,скобыH3идополнительных

! ширинапропилаопределяетсяшириной

зубьеврежущегодиска,анеширинойтела

- вставьте вилку в сетевую розетку

- включите инструмент, нажав выключатель Q на

! выключательQневозможнозафиксироватьв

нажатомположении,поэтомуудерживайте

егонажатымвовремяработы

- одновременно нажмите предохранитель C и

ведите рукоятку инструмента вниз

! вовремяуправлениярукояткойинструмента

неперекрещивайтесвоируки

- распиливайте заготовку равномерно прижимая

! держитеруки,кистиипальцызапределами

зонывращениярежущегодиска

! инструментнедолженработатьнаполной

скорости,покарежущийдискневойдетв

- выключите инструмент отпустив выключатель Q

• Смена режущего диска %

! pазъединитьштепсельныйpазъём

- ослабьте крепежный винт защитной крышки R1 с

помощью крестовой отвертки (полностьюне

- нажмите предохранитель C 3 и поверните

защитный кожух S назад до упора

- нажмите кнопку блокировки шпинделя T и

удерживайте ее нажатой все время, пока

вынимаете крепежный болт режущего диска R2

монтажным ключом-шестигранником R ПО

ЧАСОВОЙ СТРЕЛКЕ (= в направлении, указанном

стрелкой на режущем диске)

- освободите блокиpовочную кнопку шпинделя T

- снимите фланец R3 и режущий диск

! заменитережущийдиск;зубьяпилыи

стрелка,нанесеннаянадиск,должныбыть

направленыодинаковосострелкойна

- установите фланец R3

- крепко затяните крепежный болт режущего диска

R2 монтажным ключом-шестигранником R

ПРОТИВ ЧАСОВОЙ СТРЕЛКИ, удерживая

нажатой кнопку блокировки шпинделя T

- затяните крепежный винт защитной крышки R1

• Замена вставки стола ^

Процедура замены поврежденной или изношенной

! pазъединитьштепсельныйpазъём

- снимите все 4 винта как показано на рисунке

- снимите старую вставку стола, сначала

приподнимите ее за переднюю часть, затем

- установите новую вставку стола

! надежнозатянитевсе4винта

• Проверка/регулировка положения диска под углом

! pазъединитьштепсельныйpазъём

- поверните пильный стол в положение 0°

- опустите рукоятку инструмента и зафиксируйте ее

- проверьте угол 90° между диском и столом с

- проверьте, что индикатор вертикальных углов P

показывает значение 0°

- при необходимости отрегулируйте угол диска 90°

1) отпустите ручку треноги M

2) отрегулируйте положение винта P1

3) повторно выполните проверку угольником при

необходимости повторите процедуру

• Проверка/регулировка положения диска под углом

! pазъединитьштепсельныйpазъём

- поверните пильный стол в положение 0°

- опустите рукоятку инструмента и зафиксируйте ее

- отпустите ручку треноги M

- поверните рукоятку инструмента влево/вправо на

- проверьте угол 135° между диском и столом с

- проверьте, что индикатор вертикальных углов P

показывает значение 45°

- при необходимости отрегулируйте угол диска 45°

1) поверните рукоятку инструмента на 0° и

отрегулируйте положение винта P2/P3 вверх

2) поверните рукоятку инструмента назад в

положение 45°, выполните повторную проверку,

при необходимости повторите процедуру

• Проверка/регулировка положения упора под углом

! pазъединитьштепсельныйpазъём

- поверните пильный стол в положение 0°

- опустите рукоятку инструмента и зафиксируйте ее

- проверьте угол 90° между диском и упором J с

помощью угольника (убедитесь, что угольник

касается поверхности режущего диска, а не

- при необходимости отрегулируйте угол упора 90°

1) ослабьте 2 винта с шестигранными головками J2

2) отрегулируйте положение упора, пока упор и

диск не будут касаться угольника всей

3) затяните 2 винта с шестигранными головками J2

• Регулировка индикатора горизонтальных углов

! pазъединитьштепсельныйpазъём

- установите инструмент в рабочее положение

- ослабьте винт с крестовым шлицем L1,

удерживающий индикатор L на месте

- расположите индикатор L так, чтобы он совпадал

с отметкой горизонтального угла скоса 0°

- затяните винт с крестовым шлицем L1

• Регулировка индикатора вертикальных углов скоса ¡

! pазъединитьштепсельныйpазъём

- ослабьте винт P4 и выровняйте индикатор P по

СОВЕТЫПОИСПОЛЬЗОВАНИЮ

• Специальные заготовки

- убедитесь, что фигурные или круглые заготовки

надежно закреплены от проскальзывания

- на линии резки отсутствуют зазоры между

заготовкой и упором или пильным столом

- при необходимости, изготовьте специальное

• Работа с плинтусами, см .рисунок ™

• Для обеспечения минимального расщепления

заготовку располагайте обработанной стороной вниз

• Пользуйтесь только острыми режущими дисками

- качество пропила улучшается с увеличением

- режущие диски с твердосплавными пластинками

служат в 30 раз дольше, чем обычные режущие

ТЕХОБСЛУЖИВАНИЕ/СЕРВИС

• Данный инструмент не подходит для промышленного

• Содержите инструмент и шнур питания в чистоте

(особенно вентиляционные отверстия в задней части

! передчисткойинстpументавыньтевилкуиз

• Производите чистку режущего диска сразу же после

использования (особенно от смолы и клея)

! режущийдискоченьсильнонагреваетсяво

времяработы;недотрагивайтесьдонего,

покадискнеостынет

• Если инструмент, несмотря на тщательные методы

изготовления и испытания, выйдет из строя, то

ремонт следует производить силами авторизованной

сервисной мастерской для электроинструментов

- отпpавьте неpазобpанный инстpумент со

свидетельством покупки Вашему дилеpу или в97

ближайшую станцию обслуживания фиpмы SKIL

(адpеса и сxема обслуживания инстpумента

пpиведены в вебсайте www.skil.com)

ОХРАНАОКРУЖАЮЩЕЙСРЕДЫ

• Невыкидывайтеэлектроинструмент,

принадлежностииупаковкувместесбытовым

мусором (только для стран ЕС)

- во исполнение европейской директивы 2012/19/ЕС об

утилизации отслужившего свой срок электрического

и электронного оборудования и в соответствии с

действующим законодательством, утилизация

электроинструментов производится отдельно от

других отходов на предприятиях, соответствующих

условиям экологической безопасности

- значок £ напомнит Вам об этом, когда появится

необходимость сдать электроинструмент на

ДЕКЛАРАЦИЯОСООТВЕТСТВИИ

• С полной ответственностью мы заявляем, что

описанный в разделе “Технические данные” продукт

соответствует нижеследующим стандартам или

нормативным документам: EN 61029, EN 61000, EN

55014 согласно положениям директив 2004/108/EC,

• Информация о сертификате соответствия

расположена на последней

странице настоящей Инструкции

• Датапроизводства указана на последней странице

настоящей инструкции

• Информацию об импортере изделия можно найти на

• При измерении в соответствии co стандартoм EN

61029 уровень звукового давления для этого

инструмента составляет 96 дБ (A) и уровeнь

звуковой мощности - 106 дБ (A) (стандартное

отклонение: 3 dB), и вибрации - <2,5 м/с² (по методу

для рук; недостоверность K = 1,5 м/с²)

• Уровень вибрации был измерен в соответствии со

стандартизированным испытанием, содержащимся в

EN 61029; данная характеристика может

использоваться для сравнения одного инструмента с

другим, а также для предварительной оценки

воздействия вибрации при использовании данного

инструмента для указанных целей

- при использовании инструмента в других целях

или с другими/неисправными вспомогательными

приспособлениями уровень воздействия вибрации

может значительно повышаться

- в периоды, когда инструмент отключен или

функционирует без фактического выполнения

работы, уровень воздействия вибрации может

значительно снижаться

! защищайтесебяотвоздействиявибрации,

поддерживаяинструментиего

вспомогательныеприспособленияв

исправномсостоянии,поддерживаярукив

тепле,атакжеправильноогранизовуясвой

горизонтального кута скосу

• Завждирозпилюйтеоднузаготовку (заготовки,

заблоковану заготовку

положень директив 2004/108/EG, 2006/42/EG,

H Скоба за монтажен детайл

указания може да доведе до токов удар, пожар и/или

b) Неработетеселектроинструментавсредас

случайнеседопускаизменянена

грайфер, защитна каска или шумозаглушители

4)ВНИМАТЕЛНООТНОШЕНИЕКЪМ

производителя диапазон на натоварване.

електроинструмента,дазаменятеработни

електроинструмента по невнимание.

производителя.Сдейностиипроцедури,

изваждайтещепселаотконтактана

• Никога не фиксирайте и не връзвайте защитния

капак в отворена позиция

• Винагификсирайтенеподвижнодетайла(не

работетесдетайли,коитосатвърдемалки,зада

ДОПЪЛНИТЕЛНИАКСЕСОАРИ

• Не насилвайте инструмента; приложете лек и

! заоптималнабезопасностнатруда,винаги

фиксирайтенеподвижнодетайлас

предоставенатарегулируемаскоба

- монтирайте скобата H както е илюстрирано

- развийте фиксиращия винт K

• Работа с инстpумента $

шестостенния ключ R ОБРАТНО НА

2) регулирайте винта P1

регулирайте винта P2/P3 нагоре или надолу

1) освободете 2-те шестостенни винта J2

пълен контакт на диска и предпазителя с

3) затегнете 2-те шестостенни винта J2

отклонение: 3 dB), а вибрациите са <2,5 м/с² (метод

вашитемоделинаработа

работа: 140 x 30 мм должина x ширина)

инбус R ОБРАТНО ОД СТРЕЛКИТЕ НА

индикаторот L наместо

Сертификат о соответствии

KZ.7500052.22.01.00053

Срок действия сертификата о соответствии

TOO «Центр Сертификации продукции и услуг»

г. Алматы, ул Кабанбай батыра,

уг. Калдаякова 51/78
