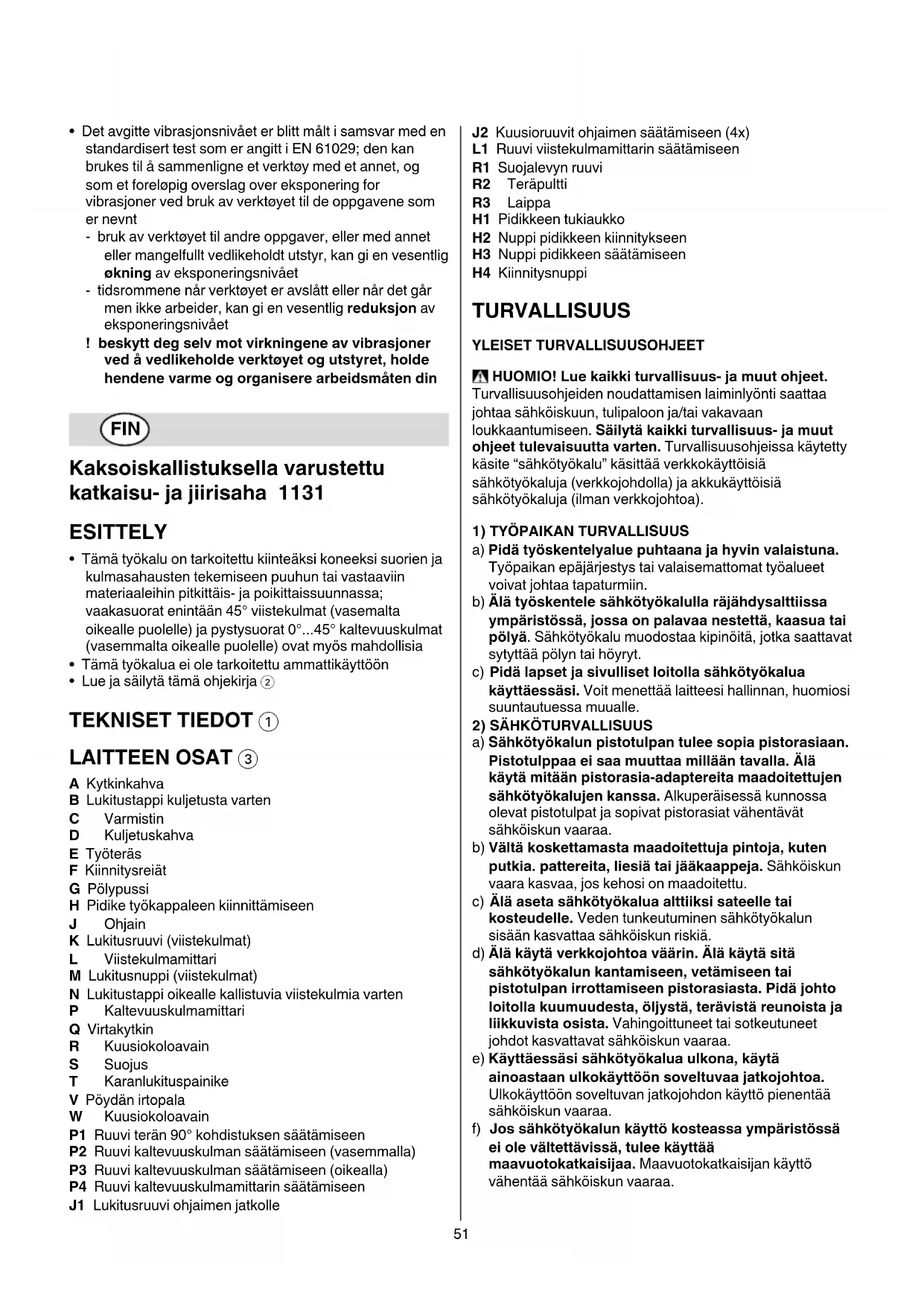

KÄYTTÖOHJE 1131 AA SKIL

Kaksoiskallistuksella varustettu

katkaisu- ja jiirisaha 1131

• Tämä työkalu on tarkoitettu kiinteäksi koneeksi suorien ja

kulmasahausten tekemiseen puuhun tai vastaaviin

materiaaleihin pitkittäis- ja poikittaissuunnassa;

vaakasuorat enintään 45° viistekulmat (vasemalta

oikealle puolelle) ja pystysuorat 0°...45° kaltevuuskulmat

(vasemmalta oikealle puolelle) ovat myös mahdollisia

• Tämä työkalua ei ole tarkoitettu ammattikäyttöön

• Lue ja säilytä tämä ohjekirja 2

B Lukitustappi kuljetusta varten

H Pidike työkappaleen kiinnittämiseen

N Lukitustappi oikealle kallistuvia viistekulmia varten

P1 Ruuvi terän 90° kohdistuksen säätämiseen

P2 Ruuvi kaltevuuskulman säätämiseen (vasemmalla)

P3 Ruuvi kaltevuuskulman säätämiseen (oikealla)

P4 Ruuvi kaltevuuskulmamittarin säätämiseen

J1 Lukitusruuvi ohjaimen jatkolle

J2 Kuusioruuvit ohjaimen säätämiseen (4x)

L1 Ruuvi viistekulmamittarin säätämiseen

H1 Pidikkeen tukiaukko

H2 Nuppi pidikkeen kiinnitykseen

H3 Nuppi pidikkeen säätämiseen

TURVALLISUUS YLEISET TURVALLISUUSOHJEET HUOMIO! Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen laiminlyönti saattaa

johtaa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut

ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty

käsite “sähkötyökalu” käsittää verkkokäyttöisiä

sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä

sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet

voivat johtaa tapaturmiin.

b) Älä työskentele sähkötyökalulla räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai

pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c) Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi

suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä

käytä mitään pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa

olevat pistotulpat ja sopivat pistorasiat vähentävät

b) Vältä koskettamasta maadoitettuja pintoja, kuten

putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun

vaara kasvaa, jos kehosi on maadoitettu.

c) Älä aseta sähkötyökalua alttiiksi sateelle tai

kosteudelle. Veden tunkeutuminen sähkötyökalun

sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä

sähkötyökalun kantamiseen, vetämiseen tai

pistotulpan irrottamiseen pistorasiasta. Pidä johto

loitolla kuumuudesta, öljystä, terävistä reunoista ja

liikkuvista osista. Vahingoittuneet tai sotkeutuneet

johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä

ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa.

Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää

f) Jos sähkötyökalun käyttö kosteassa ympäristössä

ei ole vältettävissä, tulee käyttää

maavuotokatkaisijaa. Maavuotokatkaisijan käyttö

vähentää sähköiskun vaaraa.52

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja

noudata tervettä järkeä sähkötyökalua käyttäessäsi.

Älä käytä sähkötyökalua, jos olet väsynyt tai

huumeiden, alkoholin tahi lääkkeiden vaikutuksen

alaisena. Hetken tarkkaamattomuus sähkötyökalua

käytettäessä, saattaa johtaa vakavaan

b) Käytä suojavarusteita. Käytä aina suojalaseja.

Henkilökohtaisen suojavarustuksen käyttö, kuten

pölynaamarin, luistamattomien turvakenkien,

suojakypärän tai kuulonsuojaimien, riippuen

sähkötyökalun lajista ja käyttötavasta, vähentää

c) Vältä tahatonta käynnistämistä. Varmista, että

sähkötyökalu on poiskytkettynä, ennen kuin liität

sen sähköverkkoon ja/tai liität akun, otat sen käteen

tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan, käynnistyskytkimen ollessa

käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka

sijaitsee laitteen pyörivässä osassa, saattaa johtaa

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta

seisoma-asennosta ja tasapainosta. Täten voit

paremmin hallita sähkötyökalua odottamattomissa

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet

ja käsineet loitolla liikkuvista osista. Väljät vaatteet,

korut ja pitkät hiukset voivat takertua liikkuviin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa,

tulee sinun tarkistaa, että ne on liitetty ja että ne

käytetään oikealla tavalla. Pölynimulaitteiston käyttö

vähentää pölyn aiheuttamia vaaroja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön

tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua

käyttäen työskentelet paremmin ja varmemmin

tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,

on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun

varastoitavaksi. Nämä turvatoimenpiteet pienentävät

sähkötyökalun tahattoman käynnistysriskin.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sellaisten henkilöiden

käyttää sähkötyökalua, jotka eivät tunne sitä tai

jotka eivät ole lukeneet tätä käyttöohjetta.

Sähkötyökalut ovat vaarallisia, jos niitä käyttävät

kokemattomat henkilöt.

e) Hoida sähkötyökalusi huolella. Tarkista, että

liikkuvat osat toimivat moitteettomasti, eivätkä ole

puristuksessa sekä, että siinä ei ole murtuneita tai

vahingoittuneita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan. Anna

korjauttaa mahdolliset viat ennen käyttöönottoa.

Monen tapaturman syyt löytyvät huonosti huolletuista

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat

teräviä, eivät tartu helposti kiinni ja niitä on helpompi

g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja

jne. näiden ohjeiden mukaisesti. Ota tällöin

huomioon työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

a) Anna koulutettujen ammattihenkilöiden korjata

sähkötyökalusi ja hyväksy korjauksiin vain

alkuperäisiä varaosia. Täten varmistat, että

sähkötyökalu säilyy turvallisena.

ERITYISIÄ TURVAOHJEITA YHDISTELMÄJIIRISAHOILLE YLEISTÄ

• Käytä työkalua ainoastaan puun sahaamiseen

• Sahaa aina vain yhtä työkappaletta kerralla

(päällekkäin tai vierekkäin asetettuja työkappaleita ei saa

puristettua kunnolla paikoilleen, minkä johdosta

sahanterä voi jumittua tai työkappale luiskahdella

• Kytkentätapahtumat aikaansaavat lyhytaikaisia jännitteen

alenemisia; huonoissa verkko-olosuhteissa saattaa tämä

vaikuttaa haitallisesti muihin laitteisiin

(verkkoimpedanssin ollessa alle 0,295 + j0,184 Ohm ei

häiriöitä ole odotettavissa); jos tarvitset lisätietoa, ole

hyvä ja ota yhteyttä omaan sähkönjakelijaasi

• Irrotaainapistotulppapistorasiasta,ennenkuin

suoritat laitteelle mitään säätöjä tai vaihdat

• Tätä työkalua saavat käyttää vain 16 vuotta täyttäneet

• Tämä saha ei sovellu märkäsahaukseen

• Ulkotilassa käytettäessä liitä työkalu vikavirran (FI)

piirikatkaisimen kautta laukaisuvirtaan, jonka maksimi on

30 mA ka; käytä vain sellaista jatkojohtoa, joka on

tarkoitettu ulkotilassa käytettäväksi ja varustettu

roiskevedenpitävällä kytkentäliittimellä

• Tarkista aina, että syöttöjännite on sama kuin työkalun

nimilaatan osoittama jännite (työkalut, joiden jännitetaso

on 230V tai 240V, voidaan kytkeä myös 220V tason

• Käytä täysin rullaamattomia ja turvallisia jatkejohtoja,

joiden kapasiteetti on 16 ampeeria

• Kiinnitä työkalu aina tasaiselle ja tukevalle työpinnalle

• Käytä suojalaseja, kuulonsuojaimia, ja suojakäsineitä

• Materiaaleista, kuten lyijypitoinen maali, jotkut puulajit,

mineraalit ja metalli, tuleva pöly voi olla vahingollista

(kosketuksiin joutuminen pölyn kanssa tai sen sisään

hengittäminen voi aiheuttaa käyttäjälle tai sivustakatsojille

allergiareaktioita ja/tai hengitysvaivoja); käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä53

• Tietyntyyppiset pölyt on luokiteltu karsinogeenisiksi

(kuten tammi- ja pyökkipöly) erityisesti puun käsittelyyn

käytettävien lisäaineiden yhteydessä; käytä

pölynaamaria ja työskentele pölynpoistolaitteen

kanssa, kun sellainen on liitettävissä

• Noudata maakohtaisia pölyyn liittyviä sääntöjä

• Älä koskaan työstä asbestipitoista ainetta (asbestia

pidetään karsinogeenisena)

• Älä koskaan käytä konettasi ilman alkuperäisiä

• Varmista aina ennen käyttöä, että suojus sulkeutuu

• Älä käytä sahaa, jos suojus ei liiku vapaasti tai sulkeudu

• Älä koskaan purista tai sido suojusta auki-asentoon

• Puristatyökappaleainatukevastipaikalleen(älä

työskentele kappaleilla, jotka ovat liian pieniä

puristettaviksi paikoilleen)

• Tue aina pitkän työkappaleen vapaat päät

• Älä koskaan anna toisen henkilön pitää tai tukea

työkappaletta työskentelyn aikana, käytä sahauspöydän

• Älä koskaan käytä työkalua ilman pöydän irtopalaa,

vaihda viallinen tai kulunut pöydän irtopala

• Poista kaikki esteet sahauslinjan ylä- ja alapuolelta ennen

• Vältä vaaralliset vahingot, jotka voivat aiheutua nauloista,

ruuveista tai muista aineista työstettävässä materiaalissa;

poista ne ennen työskentelyn aloittamista

• Älä käytä hionta- tai jyrsintälevyjä tämän koneen kanssa

• SKIL pystyy takaamaan työkalun moitteettoman

toiminnan vain, kun käytetään oikeita tarvikkeita, jotka

ovat saatavana SKIL-myyntiliikkeestä

• Muita kuin SKIL-varusteita kiinnitettäessä/käytettäessä

noudata kyseisen valmistajan antamia ohjeita

• Käytä vain tarvikkeita, joiden sallittu kierrosluku on

vähintään yhtä suuri kuin laitteen suurin

tyhjäkäyntikierrosluku

• Älä koskaan käytä pikateräksestä tehtyjä sahanteriä

• Älä käytä rikkinäistä, tylsää tai vääntynyttä sahanterää

• Käytä ainoastaan sahanteriä, joiden reiän halkaisija sopii

työkalukaraan välyksettä; älä koskaan käytä pienennys-

tai sovitusosia isoreikäisten sahanterien asentamiseen

• Suojele varusteita iskuja, törmäyksiä ja rasvaantumista

• Älä yritä sahata väkisin; käytä kevyttä, jatkuvaa

• Pidäsormet,kädetjakäsivarretpoissapyörivän

• Paina karanlukituspainiketta vain sahan ollessa

• Jos sahanterä jumittuu, sammuta työkalu välittömästi ja

irrota pistoke pistorasiasta; irrota työkappale vasta sitten

• Jos saha juuttuu kiinni tai jos huomaat siinä sähköisen tai

mekaanisen vian, sulje se heti ja irrota pistotulppa

• Jos sähköjohto vahingoittuu tai katkeaa työn aikana ei

johtoa saa koskettaa, vaan pistotulppa on välittömästi

irrotettava pistorasiasta

• Äla käytä työkalua, kun johto on vioittunut; vaan toimita

se valtuutettuun huoltoliikkeeseen

• Työkalu irtikytkettyäsi älä koskaan pysäytä varusteen

pyörintää siihen kohdistetulla poikittaisella voimalla

• Poista jäämät tai muut työkappaleen osat sahausalueelta

vasta, kun kaikki liikkuvat osat ovat pysähtyneet

• Sahanterä kuumenee erittäin paljon käytön aikana; älä

koske kehykseen ennen kuin se on jäähtynyt

• Kuljetus-/työskentelyasento 4

Työkalun irrottaminen (työskentely-asento)

- paina kahvaa A 3 alas yhdellä kädellä estääksesi

työkalun varren pomppaamisen vahingossa ylöspäin

- vedä lukitustappi ulos B toisella kädellä, käännä sitä

1/4 kierrosta jompaan kumpaan suuntaan ja vapauta

- ohjaa työkalun vartta hitaasti ylöspäin

Työkalun kiinnittäminen (kuljetus-asento)

- paina varmistinta C 3 laskiessasi työkalun vartta

kahvasta A pysähdyksiin

- vapauta varmistin C ja paina kahvaa A alas yhdellä

kädellä estääksesi työkalun varren pomppaamisen

- vedä lukitustappi ulos B toisella kädellä, käännä sitä

1/4 kierrosta jompaan kumpaan suuntaan ja vapauta

- käytä kuljetuskahvaa D 3 työkalun kantamiseen

• Työteräksen kiinnittäminen 5

- kiinnitä työteräs E kuvan mukaan mukana tulleella

• Työkalun kiinnittäminen työpinnalle 6

! jotta käsittely olisi turvallista, kiinnitä työkalu aina

tasaiselle ja tukevalle työpinnalle (esim.

- käytä 4 kiinnitysreikää F työkalun kiinnittämiseen

työpintaan sopivilla ruuveilla

- voit myös kiinnittää työkalun työpintaan kaupasta

saatavilla ruuvipuristimilla

• Pölyn-/lastunimu 7

- asenna pölypussi G kuvan mukaisesti

- tyhjennä pölypussi säännöllisesti optimaalisen

pölynimun saavuttamiseksi

! varmista, että pölymurin letku ei pääse

häiritsemään alasuojaa eikä sahausta

• Työkappaleen kiinnittäminen 8

! kiinnitä työturvallisuuden varmistamiseksi

työkappale tukevasti mukana tulleella

säädettävällä puristimella

- asenna puristin H kuten kuvassa

- kiinnitä asennettu puristin tukiaukkoon H1 nupilla H2

(kummalle puolelle työkalua tahansa)

- paina työkappale tukevasti ohjainta vasten J

- säädä puristin työkappaleen sopivaksi nupilla H3

- kiinnitä työkappale tukevasti kiertämällä nuppia

- älä käsittele työkappaleita, jotka ovat liian pieniä

puristimella kiinnitettäviksi (työkappaleen

minimimitat: 140 x 30 mm pituus x leveys)

- katso työkappaleen maksimimitat taulukosta 954

• Viistekulmien asettaminen 0

! vedä pistoke pistorasiasta

- löysää lukitusruuvi K

- pidä lujasti kiinni kytkinkahvasta A ja käännä työkalua

yhdessä sahauspöydän kanssa vasemmalle tai oikealle

- säädä haluttu viistekulma (0° - 45°) mittarin L avulla

- kiristä lukitusruuvi K

- usein käytettyjen viistekulmien (0°, 5°, 10°, 15°, 22.5°,

30°, 35°, 40°, 45°) nopeaa ja tarkkaa asettamista

varten sahauspöytä lukittuu vastaaviin loviin

molemmissa suunnissa

! testaa ensin kappaleella

• Vasemmalle suuntautuvien viistekulmien asettaminen

- löysää kolmijalkainen nuppi M

- käännä työkalun vartta vastapäivään, kunnes

kallistuskulmamittari P osoittaa haluamaasi

- pidä työkalun vartta tässä asennossa ja kiristä nuppi M

! testaa ensin kappaleella

• Oikealle suuntautuvien viistekulmien asettaminen

- pidennä ohjain J oikealle löysäämällä/kiristämällä

- vedä lukitustapista N vapauttaaksesi 0° asennon

- löysää kolmijalkainen nuppi M

- käännä työkalun vartta myötäpäivään, kunnes

kallistuskulmamittari P osoittaa haluamaasi

- pidä työkalun vartta tässä asennossa ja kiristä nuppi M

! testaa ensin kappaleella

• Yhdistelmäsahaukset #

- yhdistelmäsahaukset edellyttävät sekä viistekulman

että kallistuskulman asettamista

! testaa ensin kappaleella

- aseta työkalu työasentoon

! varmista, että työkappale on puristettuna

tukevasti sahauspöytää ja ohjainta vasten J

! varmista, ettei sahanterä kosketa ohjainta J 3,

puristinta H 3 tai mahdollisia häiritseviä

! sahauksen leveyden määrää terän hampaiden

leveys eikä terän rungon leveys

- aseta pistotulppa pistorasiaan

- käynnistä työkalu vetämällä kytkintä Q kohti kahvaa A

! kytkintä Q ei voi lukita, joten pidä sitä painettuna

- paina varmistinta C samaan aikaan ohjataksesi

työkalun vartta alaspäin

! älä vie käsivarsiasi ristiin käyttäessäsi työkalun

- kuljeta saha työkappaleen poikki tasaista vauhtia

! pidä sormet, kädet ja käsivarret poissa pyörivän

! koneen pitää käydä täysillä kierroksilla ennen

sahanterän kosketusta työstettävään

- sammuta työkalu vapauttamalla kytkin Q

• Sahanterän vaihto %

! vedä pistoke pistorasiasta

- löysää suojalevyn ruuvi R1 ristipääruuvitaltalla (älä

kierrä ruuvia kokonaan ulos)

- paina varmistinta C 3 ja kierrä suojus S kokonaan

- paina karan lukitusnuppia T ja pidä se pohjassa

irrottaessasi terän pultin R2 kääntämällä

kuusiokoloavainta R MYÖTÄPÄIVÄÄN (= sahanterään

painetun nuolen suuntaan)

- vapauta karanlukituspainike T

- irrota laippa R3 ja sahanterä

! vaihda sahanterä ja varmista, että hampaat ja

terään merkitty nuoli ovat samansuuntaisia

suojuksessa S olevan nuolen kanssa

- kiinnitä laippa R3

- kiristä terän pultti tukevasti R2 kääntämällä

kuusiokoloavainta R VASTAPÄIVÄÄN painaen samalla

karan lukitusnuppia T

- kiristä suojalevyn ruuvi R1

• Pöydän irtopalan vaihtaminen ^

Vaihda viallinen tai kulunut pöydän irtopala seuraavasti:

! vedä pistoke pistorasiasta

- irrota kaikki 4 ruuvia kuten kuvassa

- irrota vanha pöydän irtopala nostamalla sitä ensin

edestä ja vetämällä se sitten kokonaan irti

- aseta uusi pöydän irtopala paikalleen

! kiristä tukevasti kaikki 4 ruuvia

• 90° Terän kohdistuksen tarkistaminen/säätäminen &

! vedä pistoke pistorasiasta

- käännä sahauspöytä 0° asentoon

- laske työkalun varsi alas ja lukitse se paikalleen

- tarkista suorakulman avulla, että terän ja pöydän

välinen kulma on 90°

- varmista, että kallistuskulmamittari P on 0° merkin

- säädä terän 90° kohdistus tarvittaessa seuraavasti:

1) löysää kolmijalkainen nuppi M

3) tarkista kulma uudelleen suorakulman avulla ja

toista säätö tarvittaessa

• 45° Terän vasemmalle/oikealle kohdistuksen

tarkistaminen/säätäminen *

! vedä pistoke pistorasiasta

- käännä sahauspöytä 0° asentoon

- laske työkalun varsi alas ja lukitse se paikalleen

- löysää kolmijalkainen nuppi M

- käännä työkalun varsi vasemmalle/oikealle 45°

- tarkista viistekulmamittarin avulla, että terän ja pöydän

välinen kulma on 135°

- varmista, että kallistuskulmamittari P on 45° merkin

- säädä terän 45° kohdistus tarvittaessa seuraavasti:

1) käännä työkalun varsi takaisin 0° kulmaan ja säädä

ruuvia P2/P3 ylös tai alas

2) käännä työkalun varsi takaisin 45° kulmaan, tarkista

kulma uudelleen ja toista säätö tarvittaessa

• 90° Ohjaimen kohdistuksen tarkistaminen/säätäminen (

! vedä pistoke pistorasiasta

- käännä sahauspöytä 0° asentoon

- laske työkalun varsi alas ja lukitse se paikalleen

- tarkista suorakulman avulla, että terän ja ohjaimen

välillä on 90° kulma J (varmista, että suorakulma

koskettaa sahanterän runkoa, ei sen hampaita)55

- säädä ohjaimen 90° kohdistus tarvittaessa

1) löysää 2 kuusioruuvia J2

2) säädä ohjainta, kunnes terä ja ohjain koskettavat

kokonaan suorakulmaan

3) kiristä 2 kuusioruuvia J2

• Viistekulmamittarin säätäminen )

! vedä pistoke pistorasiasta

- aseta työkalu työasentoon

- löysää ristipääruuvi L1, joka pitää mittaria L paikallaan

- asennonilmaisimen L tulee olla 0° viistemerkin

- kiristä ristipääruuvi L1

• Kallistuskulmamittarin säätäminen ¡

! vedä pistoke pistorasiasta

- löysää ruuvi P4 ja kohdista mittari P 0° merkin kohdalle

• Erikoistyökappaleet

- varmista, että kaarevat tai pyöreät työkappaleet on

kiinnitetty erityisen hyvin niiden luiskahtelun

- sahauslinjalla ei saa olla väliä työkappaleen ja

ohjaimen tai sahauspöydän välissä

- valmista tarvittaessa erityinen pidin

• Käytä lattialistoja käsitellessäsi apuna kuvaa ™

• Käännä aina työkappaleen parempi puoli alaspäin, jotta

reunan repeäminen olisi mahdollisimman vähäistä

• Käytä vain oikeantyyppisiä teräviä sahanteriä

- sahauksen laatu riippuu hammastuksen tiheydestä

- kovametallikärkiset terät pysyvät terävinä jopa 30

kertaa kauemmin kuin tavalliset sahanterät

• Tätä työkalua ei ole tarkoitettu ammattikäyttöön

• Pidä työkalu ja johto aina puhtaina (etenkin

ilmanvaihtoreiät moottorin kotelon takana)

! irrota liitosjohto aina puhdistuksen ajaksi

• Puhdista sahanterä välittömästi käytön jälkeen (erityisesti

pihkasta ja liimasta)

! sahanterä kuumenee erittäin paljon käytön

aikana; älä koske kehykseen ennen kuin se on

• Jos sähkötyökalussa, huolellisesta valmistuksesta ja

koestusmenettelystä huolimatta esiintyy vikaa, tulee

korjaus antaa SKIL sopimushuollon tehtäväksi

- toimita työkalu sitä osiin purkamatta lähimpään

SKIL-huoltoon (osoitteet ja työkalun huoltokaava ovat

tarjolla web-osoitteessa www.skil.com) ostotodiste

• Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta

tavallisen kotitalousjätteen mukana (koskee vain

- vanhoja sähkö- ja elektroniikkalaitteita koskevan

EU-direktiivin 2012/19/ETY ja sen maakohtaisten

sovellusten mukaisesti käytetyt sähkötyökalut on

toimitettava ongelmajätteen keräyspisteeseen ja

ohjattava ympäristöystävälliseen kierrätykseen

- symboli £ muistuttaa tästä, kun käytöstä poisto tulee

• Vakuutamme yksin vastaavamme siitä, että kohdassa

“Tekniset tiedot” selostettu tuote vastaa seuraavia

standardeja tai standardoituja asiakirjoja: EN 61029, EN

61000, EN 55014 direktiivien 2004/108/EY, 2006/42/EY,

2011/65/EU määräysten mukaan

• Tekninen tiedosto kohdasta: SKIL Europe BV

(PT-SEU/ENG1), 4825 BD Breda, NL

• Mitattuna EN 61029 mukaan työkalun melutaso on 96

dB(A) ja yleensä työkalun äänen voimakkuus on 106

dB(A) (keskihajonta: 3 dB), ja tärinän voimakkuus <2,5 m/

s² (käsi-käsivarsi metodi; epävarmuus K = 1,5 m/s²)

• Tärinäsäteilytaso on mitattu standardin EN 61029

mukaisen standarditestin mukaisesti; sitä voidaan käyttää

verrattaessa yhtä laitetta toiseen sekä alustavana

tärinälle altistumisen arviona käytettäessä laitetta

manituissa käyttötarkoituksissa

- laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai

huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä

merkittävästi altistumistasoa

- laitteen ollessa sammuksissa tai kun se on käynnissä,

mutta sillä ei tehdä työtä, altistumistaso voi olla

huomattavasti pienempi

! suojaudu tärinän vaikutuksilta ylläpitämällä laite

ja sen lisävarusteet, pitämällä kädet lämpiminä ja

järjestämällä työmenetelmät

- pingutage lukustuskruvi K

lukustuskruvi J1 lahti ja kinni

- viige seadme varras allapoole ja lukustage paigale

- viige seadme varras allapoole ja lukustage paigale

- viige seadme varras allapoole ja lukustage paigale

vaigu- ja liimijääkidest)
