Produkto tipas	LCD monitorius
Prekės ženklas	ACER
Modelis	XB271HK
Ekrano dydis	27 colių (69 cm)
Maksimali raiška	3840 x 2160 (60 Hz)
Panelio technologija	IPS (In‑Plane Switching)
Šviesumas	300 cd/m² (tipinis)
Kontrastas	1000:1
Atsako laikas	4 ms (pilka į pilką)
Žiūrėjimo kampas	178° horizontaliai / 178° vertikaliai
Spalvų skaičius	1,07 milijardo
Dažniai	Horizontalus: 31-135 kHz, Vertikalus: 24-75 Hz
Jungtys	HDMI (19 kaiščių), DP (20 kaiščių), USB 3.0 x 4
Įmontuoti garsiakalbiai	2 W x 2 (neprivaloma)
Maitinimas	100-240 V, 50/60 Hz
Energijos suvartojimas (veikimo)	71,5 W (tipinis)
Energijos suvartojimas (budėjimo)	0,42 W (tipinis)
Energinio efektyvumo klasė	C
Matmenys (Ilgis x Aukštis x Gylis)	614,0 x 401,4~551,4 x 268,4 mm
Neto svoris	7,0 kg
Aukščio reguliavimas	0-150 mm
Pasvirimas	-5° iki +35°
Sukimas	-30° iki +30°
Pasukimas	-90° iki 90°
Priežiūra	Valyti minkšta šluoste ir tirpiklio neturinčiu tirpalu; niekada nepurkšti skysčio tiesiai ant ekrano.
Darbinė temperatūra	5 °C iki 35 °C
Laikymo temperatūra	-20 °C iki 60 °C

Dažnai užduodami klausimai - XB271HK ACER

Kaip valyti monitoriaus ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Purškite tirpiklio neturintį valymo tirpalą ant minkštos šluostės (niekada nepurkškite tiesiai ant ekrano) ir švelniai nuvalykite. Nenaudokite amoniako ar alkoholio turinčių produktų.

Kokia yra maksimali palaikoma raiška?

Maksimali raiška yra 3840 x 2160 (60 Hz) per HDMI ar DP.

Kaip reguliuoti monitoriaus aukštį?

Monitorius turi aukščio reguliavimą nuo 0 iki 150 mm. Suimkite pagrindą ir švelniai pakelkite arba nuleiskite ekraną.

Ar galiu naudoti VGA laidą?

Monitorius neturi VGA prievado. Naudokite HDMI arba DisplayPort įvestis.

Kaip įjungti žaidimo režimą?

Paspauskite G (Žaidimo režimas) mygtuką monitoriaus gale, kad patektumėte į žaidimo nustatymus (taikiklį, OD ir kt.).

Ką daryti, jei ekranas lieka juodas?

Patikrinkite, ar maitinimo laidas prijungtas ir ar maitinimo jungiklis įjungtas. Įsitikinkite, kad signalo laidas (HDMI/DP) tinkamai prijungtas prie kompiuterio ir kad kompiuteris yra įjungtas.

Ar monitorius suderinamas su VESA montavimu?

Taip, monitorius yra suderinamas su VESA. Galite nuimti koją ir naudoti standartinį sieninį laikiklį.

Kaip sumažinti energijos suvartojimą?

Naudokite automatinį budėjimo režimą (monitorius pereina į budėjimo režimą po neveiklumo) ir nustatykite šviesumą į patogų lygį. Monitorius sunaudoja 0,42 W budėjimo režime ir 0,39 W išjungtas.

Ar galiu naudoti USB funkciją, kai monitorius išjungtas?

Taip, jei USB įkrovimas išjungus funkcija įjungta OSD meniu, USB prievadai lieka maitinami net kai monitorius išjungtas.

Kur rasti tvarkyklės arba programinės įrangos atnaujinimus?

Aplankykite oficialią Acer palaikymo svetainę (www.acer.com) ir ieškokite savo modelio XB271HK, kad atsisiųstumėte naujausias tvarkykles ir vadovus.

NAUDOJIMO INSTRUKCIJA XB271HK ACER

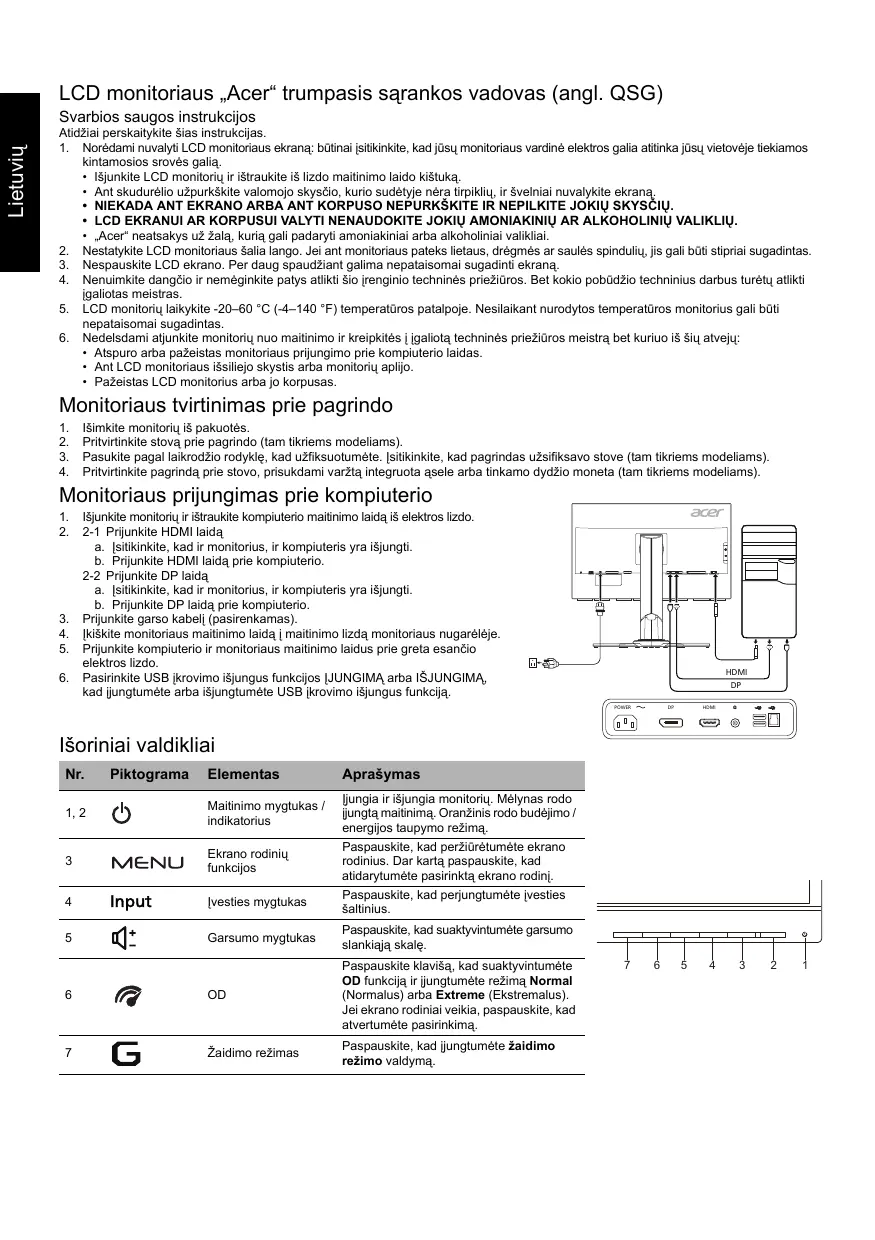

LCD monitoriaus „Acer“ trumpasis naudojimo vadovas (angl. QSG)

Svarbios saugos instrukcijos

Atidžiai perskaitykite šias instrukcijas.

1. Norėdami nuvalyti LCD monitoriaus ekraną, būtinai įsitikinkite, kad jūsų monitoriaus vardinė elektros galia atitinka jūsų vietovėje tiekiamos kintamosios srovės įtampą.
2. Išjunkite LCD monitorių ir ištraukite iš lizdo maitinimo laido kištuką.
3. Ant skudurėlio užpurkškite valomojo skysčio, kurio sudėtyje nėra tirpiklių, ir švelniai nuvalykite ekraną.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKŠKITE IR NEPILKITE JOKIŲ SKYSČIŲ.
5. LCD EKRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIŲ AMONIAKINIŲ AR ALKOHOLINIŲ VALIKLIŲ. Acer neatsako už žalą, kurią gali padaryti amoniakiniai arba alkoholiniai valikliai.
6. Nestatykite LCD monitoriaus šalia lango. Jei ant monitoriaus pateks lietaus, drėgmės ar saulės spindulių, jis gali būti stipriai sugadintas.
7. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekraną.
8. Nenuimkite dangčio ir nemėginkite patys atlikti šio įrenginio techninės priežiūros. Bet kokio pobūdžio techninius darbus turėtų atlikti įgaliotas meistras.
9. LCD monitorių laikykite -20-60°C (-4-140°F) temperatūros patalpoje. Nesilaikant nurodytos temperatūros, monitorius gali būti nepataisomai sugadintas.
10. Nedelsdami atjunkite monitorių nuo maitinimo ir kreipkitės į įgaliotą techninės priežiūros meistrą bet kuriuo iš šių atvejų:
11. Apgadintas arba pažeistas monitoriaus prijungimo prie kompiuterio laidas.
12. Ant LCD monitoriaus išsiliejo skystis arba monitorių aplijo.
13. Pažeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Išimkite monitorių iš pakuotės.
2. Pritvirtinkite stovą prie pagrindo (tam tikriems modeliams).
3. Pasukite pagal laikrodžio rodyklę, kad užfiksuotumėte. Įsitikinkite, kad pagrindas užsifiksavo stove (tam tikriems modeliams).
4. Pritvirtinkite pagrindą prie stovo, prisukdami varžtą integruota ašele arba tinkamo dydžio moneta (tam tikriems modeliams).

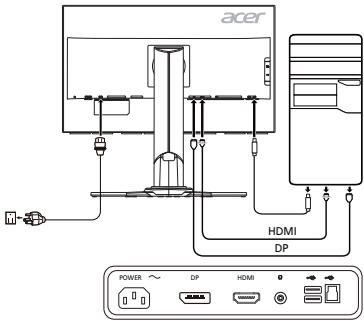

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite HDMI laidą

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite HDMI laidą prie kompiuterio.

2-2 Prijunkite DP laidą a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite DP laidą prie kompiuterio.

1. Prijunkite garso kabelį (pasirenkamas).
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.
4. Pasirinkite USB įkrovimo įjungimo arba išjungimo funkciją, kad įjungtumėte arba išjungtumėte USB įkrovimo funkciją.

Išoriniai valdikliai

Nr.	Piktograma	Elementas	Aprăsymas
1, 2	∅	Maitinimo mygtukas / indicatorius	ljungia ir išjungia monitoriu. Mélynas rodo ijungtä maitinima. Oranžinis rodo budèjimo / energijos taupymo režima.
3	MENU	Ekrano rodiniü Funktionijos	Paspauskite, kad peržūrétuměte ekrano rodinius. Dar karta paspauskite, kad atidarytuměte pasirinkta ekrano rodini.
4	Input	Ivesties mygtukas	Paspauskite, kad perjungtuměte i vesties šaltinius.
5	+	Garsumo mygtukas	Paspauskite, kad suaktyvintuměte garsumo slankija skele.
6		OD	Paspauskite klavësä, kad suaktyvintuměte OD funkcjä ir ijungtuměte režima Normal (Normalus) arba Extreme (Ekstremalus). Jei ekrano rodinai viekia, paspauskite, kad atvertuměte pasirinkima.
7	G	Žaidimo režimas	Paspauskite, kad ijungtuměte Žaidimo režimo valdyma.

Reglamentai ir saugos pranešimai

FCC pranešimas

Šis įrenginys išbandytas ir nustatyta, kad jis atitinka pagal FCC taisyklių 15 dalies B klasės skaitmeniniams įrenginiams taikomus apribojimus. Šie apribojimai skirti tinkamai apsaugai nuo žalingų trikdžių gyvenamojoje aplinkoje užtikrinti. Šis įtaisas generuoja, naudoja ir gali skleisti radijo dažnio energiją. Jei jis bus įrengtas nenaudojant pagal instrukcijas, jis gali sukelti žalingus radijo ryšio trikdžius. Tačiau nėra garantijų, kad tam tikroje aplinkoje trikdžių neatsiras. Jei šis įrenginys sukelia žalingų radijo arba televizijos signalų trikdžių (tai galima nustatyti įjungus ir išjungus prietaisą), naudotojui rekomenduojama tokius trikdžius pašalinti atlikus vieną ar kelis toliau nurodytus veiksmus:

• pakeisti antenos kryptį arba vietą;
• padidinti atstumą tarp įrenginio ir imtuvo;
• prijungti prietaisą prie kitos maitinimo grandinės maitinimo lizdo, nei yra prijungtas imtuvas;
• kreiptis pagalbos į pardavimo atstovą arba patyrusį radijo ar televizorių meistrą.

CE atitikties deklaracija

„Acer Inc.“ pareiškia, kad šis LCD monitorius atitinka EMC direktyvos 2004/108/EB, Žemos įtampos įrenginių direktyvos 2006/95/EB, RoHS direktyvos 2011/65/ES ir Direktyvos 2009/125/EB reikalavimus ir kitas susijusias nuostatas dėl su energija susijusių gaminių ekologinio projektavimo reikalavimų sistemos sukūrimo.

Įspėjimas

Kad neapgadintumėte monitoriaus, nekelkite jo už pagrindo.

Įspėjimas: ekranuotieji kabeliai

Visiems sujungimams su kompiuterine įranga turi būti naudojami ekranuoti kabeliai, kad būtų užtikrinta atitiktis EMC reglamentams.

Įspėjimas: išoriniai įrenginiai

Prie šio įrenginio galima jungti tik patvirtintus B klasės apribojimus atitinkančius išorinius įrenginius (įvesties / išvesties įrenginius, terminalus, spausdintuvus ir kt.). Naudojant nepatvirtintus išorinius įrenginius gali kilti radijo ir televizijos signalų priėmimo trikdžių.

Įspėjimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalinės komunikacijų komisijos leidimą naudoti šį gaminį.

Naudojimo sąlygos

Šis įrenginys atitinka FCC taisyklių 15 dalį. Naudojimui taikomos šios dvi sąlygos: 1) įrenginys negali kelti žalingų trikdžių; 2) šis įrenginys turi priimti bet kokius gautus trikdžius, įskaitant ir nepageidaujamą veikimą galinčius sukelti trikdžius.

Įspėjimas: naudotojams Kanadoje

Šis B klasės skaitmeninis prietaisas atitinka Kanados teisės aktą ICES-003.

Privačių namų ūkių naudotojų įrangos atliekų šalinimas Europos Sąjungoje

Šis ant gaminio arba jo pakuotės esantis simbolis rodo, kad gaminio negalima išmesti su kitomis buitinėmis atliekomis. Jūs esate atsakingi už įrangos atliekų atidavimą į specialias elektros ir elektroninės įrangos perdirbimo surinkimo punktus. Atskiras įrangos atliekų surinkimas ir perdirbimas padės išsaugoti gamtos išteklius ir užtikrinti, kad įranga būtų perdirbta žmogaus sveikatai ir aplinkai saugiu būdu. Daugiau informacijos apie tai, kur galima palikti savo įrangos atliekas perdirbti, gausite iš savo vietos savivaldybės, buitinių atliekų išvežimo tarnybos arba parduotuvėje, kurioje įsigijote šį gaminį.

TECHNINIAI DUOMENYS

LCD ploksté	ValdymoSYSTEMA		TFT spalvinis LCD
	Dydis		27"W (69 cm)
	Valzdo tašku dydis		0,1552 mm (H) x 0,1552 mm (V)
	Ryškumas		300 cd/m2 (jprastas)
	Kontrastas		1000:1
	Regimasis kampas		178° (H) 178° (V) (CR=10)
	Atsako trukmè		4 ms (G-G)
	Plokstés tipas		Molekulić išděstymo keitimas plokstumoje (IPS)
	Vaizdas		R, G, B analogině sąsaja
	Horizontalus dažnis		31-135 kHz
	Vertikalus dažnis		24-75 Hz
Ekrano spalvos			1,07 milrd.
Tašku dažnis			594 MHz
Didžiausia skiriamoji geba			3840 x 2160 esant 60 Hz
Funkcjja „Plug & Play“			VESA DDCCI / DDC2B
Energijs vartojimo efektyum o klasé			C
* Energijs sanaudos per metus			74 (kWh) (HDMI vesties modeluii)
Energijs sanaudos (esant 200 nitu)	Ijungimo režimu		71,5 W (jprastos)
	Miego režimu		0,42 W (jprastos)
	Işjungimo režimu		0,39 W (jprastos)
Ivesties jungtis			HDMI - 19 kontaktuDP - 20 kontaktu
Valzdo jvesties signalas			HDMIDP
Garsiakalbiai			2 W x 2 (tik garso [vesties modelyje) (pasirenkamas)
USB			USB 3.0 x 4
Didžiausias ekrano dydis			Horizontalaiia: 596,16 mmVertikalai: 335,34 mm
Maitinimo šaltinis:			100-240 V, 50/60 Hz
Aplinkos salygos			Naudojimo temperatūrā: 5-35 °CSaugojimo temperatūrā: -20-60 °CNaudojimo drégme: 10-85 %
Matmenys			614,0 (P) x 401,4 ~ 551,4 (A) x 268,4 (G) mm
Svoris (grynasis)			7,0 kg (grynasis)
Mechanizmu techninai duomenys			Pakreipimas: nuo -5° iki +35° (tik aukšćiausiame pakelimo taške galima pakreipti 35 laipsničkampu)Pasukimas: nuo -30° iki +30°Aukšćio regulairimimas: nuo 0 iki 150 mmSukimosi ašis: nuo -90° iki 90°Nuimamas stovas: taip (varžtu atleidžiamas nuimamas stovas)
Išorinai valdikliai	Jungiklis / mygtukai		Maitinimo mygtukasMenuU/ENTER (Meniu / [vestis] Ivestis Zaïdimo režimas
	Funkcjos		Kontrastas Ryškumas6 ašiugrynisSpalviné temperatūrāMulmya šviesaColor GameAdaptive contrastDark boostsRGB režimasGrynisRefresh rate numberSkaidrumasIšeiti
Visi techninai duomenys gali būti kečiami iš anksto nepranešus.

"Acer" gaminių vadovus ir kitus dokumentus rasite oficialioje "Acer" palaikymo svetainėje. *Energijos sąnaudos per metus apskaičiuojamos naudojant įprastas 4 valandų per dieną, 365 dienų per metus sąnaudas.
