Termék típusa	LCD monitor
Márka	ACER
Modell	XB271HK
Képernyő mérete	27 hüvelyk (69 cm)
Maximális felbontás	3840 x 2160 60 Hz-en
Panel technológia	IPS (In‑Plane Switching)
Fényerő	300 cd/m² (tipikus)
Kontraszt	1000:1
Válaszidő	4 ms (szürkétől szürkéig)
Látószög	178° vízszintes / 178° függőleges
Színek száma	1,07 milliárd
Frekvenciák	Vízszintes: 31‑135 kHz, Függőleges: 24‑75 Hz
Csatlakozók	HDMI 19 tűs, DP 20 tűs, USB 3.0 x 4
Beépített hangszórók	2 W x 2 (opcionális)
Tápellátás	100‑240 V, 50/60 Hz
Fogyasztás (üzem)	71,5 W (tipikus)
Fogyasztás (készenlét)	0,42 W (tipikus)
Energiahatékonysági osztály	C
Méretek (Sz x Ma x Mé)	614,0 x 401,4~551,4 x 268,4 mm
Nettó tömeg	7,0 kg
Magasságállítás	0‑150 mm
Döntés	-5°‑tól +35°‑ig
Elforgatás	-30°‑tól +30°‑ig
Pivot	-90°‑tól 90°‑ig
Karbantartás	Puha ruhával és oldószermentes oldattal tisztítsa; soha ne permetezzen folyadékot közvetlenül a képernyőre.
Üzemi hőmérséklet	5 °C‑tól 35 °C‑ig
Tárolási hőmérséklet	-20 °C‑tól 60 °C‑ig

Gyakran ismételt kérdések - XB271HK ACER

Hogyan tisztítsam a monitor képernyőjét?

Kapcsolja ki a monitort, és húzza ki a tápkábelt. Permetezzen egy oldószermentes tisztítóoldatot egy puha ruhára (soha ne permetezzen közvetlenül a képernyőre), majd óvatosan törölje le. Ne használjon ammóniát vagy alkoholt tartalmazó termékeket.

Mi a támogatott maximális felbontás?

A maximális felbontás 3840 x 2160 60 Hz-en HDMI vagy DP csatlakozón keresztül.

Hogyan állíthatom be a monitor magasságát?

A monitor 0‑150 mm magasságállítással rendelkezik. Fogja meg az alapot, és emelje fel vagy süllyessze le óvatosan a képernyőt.

Használhatok VGA kábelt?

A monitor nem rendelkezik VGA porttal. Használja a HDMI vagy DisplayPort bemeneteket.

Hogyan aktiválhatom a játékmódot?

Nyomja meg a monitor hátulján található G (Játékmód) gombot a játékbeállítások (célkereszt, OD stb.) eléréséhez.

Mit tegyek, ha a képernyő fekete marad?

Ellenőrizze, hogy a tápkábel be van‑e dugva, és a tápfeszültség kapcsoló be van‑e kapcsolva. Győződjön meg arról, hogy a jelkábel (HDMI/DP) megfelelően csatlakozik a számítógéphez, és a számítógép be van kapcsolva.

A monitor kompatibilis a VESA rögzítéssel?

Igen, a monitor VESA kompatibilis. Eltávolíthatja a lábát, és szabványos fali tartót használhat.

Hogyan csökkenthetem az energiafogyasztást?

Használja az automatikus készenléti módot (a monitor inaktivitás után készenlétbe kapcsol), és állítsa a fényerőt kényelmes szintre. A monitor készenlétben 0,42 W, kikapcsolt állapotban 0,39 W fogyaszt.

Használhatom az USB funkciót, amikor a monitor ki van kapcsolva?

Igen, ha az USB töltés kikapcsolt állapotban funkció engedélyezve van az OSD menüben, az USB portok áram alatt maradnak akkor is, ha a monitor ki van kapcsolva.

Hol találom a meghajtó vagy a firmware frissítéseit?

Látogasson el az Acer hivatalos támogatási webhelyére (www.acer.com), és keresse meg a XB271HK modellt a legújabb illesztőprogramok és kézikönyvek letöltéséhez.

HASZNÁLATI ÚTMUTATÓ XB271HK ACER

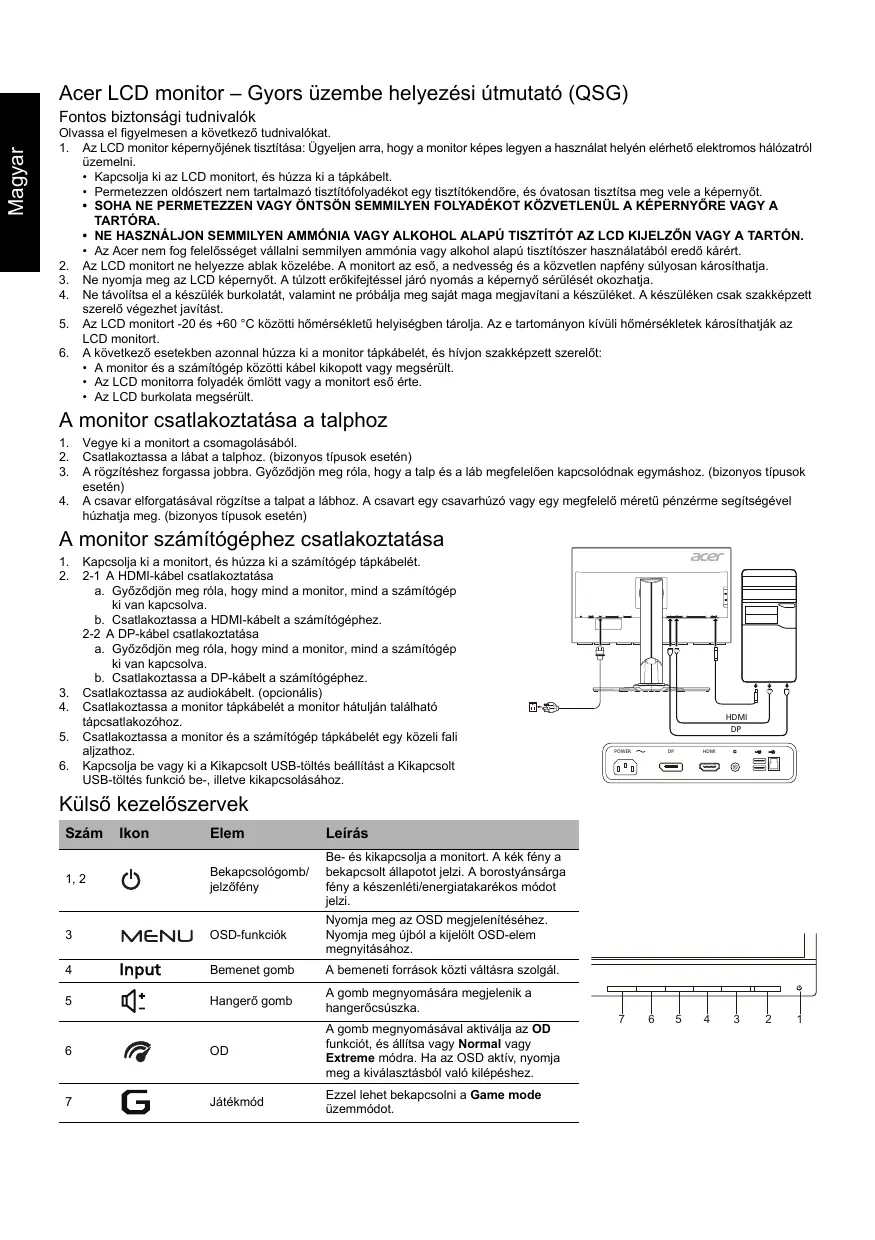

Acer LCD monitor - Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA- VAGY ALKOHOLALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem vállal felelősséget semmilyen ammónia- vagy alkoholalapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitor az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitor -20 és +60 °C közötti hőmérsékletű helyiségben tartható. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
11. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
12. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
13. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart egy csavarhúzó vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

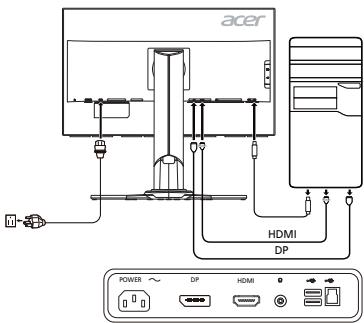

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A HDMI-kábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

2-2 A DP-kábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzatba.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához.

Külső kezelőszervek

Szám	Ikon	Elem	Leírás
1, 2		Bekapcsológomb/ jelzőfény	Be- és kikapcsolja a monitor. A kék fény a bekapcsolt allapotot jerzi. A borostyánsárga fény a készenlétil/energiatakarékos módot jerzi.
3	MENU	OSD-funkciók	Nyomja meg az OSD megjelenitéséhez. Nyomja meg übjöl a kijelőlt OSD-elem megnyitásához.
4	Input	Bemenet gomb	A bemeneti forrósk öktzi valtársa szolgál.
5	+	Hangerő gomb	A gomb megnyomására megjelenik a hangerócsúszka.
6		OD	A gomb megnyomásával aktivaljia az OD funkciót, és allylsa vagy Normal vagy Extreme módra. Ha az OSD aktiv, nyomja meg a kiválasztásból valo kilépéshez.
7	G	Játékmód	Ezzel lehet bekapcsolni a Game mode üzemnépod.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amiről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2004/108/EK irányelv, a kisfeszültségű villamossági termékekre vonatkozó 2006/95/EK irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiafelhasználással kapcsolatos termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és a televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezés előtti begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a termékértékesítő helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer		Színes TFT LCD
	Méret		27"W (69 cm)
	Képpontmérét		0,1552 mm (vizszintes) x 0,1552 mm (fuggöleges)
	Fényerő		300 cd/m2 (jellemző)
	Kontraszt		1000:1
	Betekintési szög		178° (vizszintes) 178° (fuggöleges) (CR=10)
	Válaszidő		4 ms (G-G)
	Panellipus		IPS
	Videó		R, G, B analóg felület
	Vízsziñtes frekvencia		31 kHz-135 kHz
	Fuggöleges frekvencia		24-75 Hz
Megjeleniñthető színek			1,07 milliard
Videoórájel			594 MHz
Maximális felbontás			3840 × 2160 60 Hz-en
Plug&Play			VESA DDCCI/DDC2B
Energiagazdaságosságí besorolás			C
*Éves energiafogyasztás			74 (KWh) (a HDMI bemenettel rendelkező tipus esétén)
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot		71,5 W (jellemző)
	Alvó állapot		0,42 W (jellemző)
	Kikapcsolt állapot		0,39 W (jellemző)
Bemeneti csatlakozó			HDMI, 19 túsDP, 20 tús
Bemeneti videojel			HDMIDP
Hangszörök			2 W x 2 (Csak az audiobemenettil rendelkező típusok esétén) (Opciónális)
USB-csatlakozó			USB 3.0 x 4
Maximális képernyömérét			Vísszintesen: 596,16 mmFuggölegesen: 335,34 mm
Áramforrás			100-240 V, 50/60 Hz
Környezetre vonatkozó követelmények:			Mūkódisi hämérsklet: 5-35 °CTárolás hämérsklet: -20-60 °CMūkódisi páratartalom: 10-85%
Mérétek			614,0 (szé) x 401,4 - 551,4 (ma) x 268,4 (mé) mm
Tomeg (nettó)			7,0 kg (nettó)
Mechanikai jellemzők			Dóles: -5' es +35' között (Csak a készülék legmagasabb pontján mérhető 35 fokos dōléssző)Elfordulás: -30' és +30' közöttMagasságbéállías: 0-150 mmElforditható: -90' és 90' közöttLevehető talp: Igen (Csavaros rósztítésü levehető talp)
Külső kezelöszervek	Kapcsoló/gombok	Bekapsológomb	Hangerő
		MENU/ENTER	OD
		Bemenet	Játékmód
	Funkciok	KontrasztFényerő6 tengelyes tellettéségSzinhörmsékletKék fényeColorGammaAdaptive contrastDark boostsRGB mdsZintlelttetsegRefresh rate numberAtlatszóság	CéláþontODDTS (csakBizonyos típusok esétén)ULMBGyorsinditaseJátékmódUSB-tóltes kíkapcsolt állapotbanNyelvOSD idókorlájaBemeneti jel kivalasztása (csak a két bemenettel rendelkező típusok esétén)KijelzöinformácikKüelzöinformácikKüelzöinformácikNullázásA tlázsöságKilépmés
A műszaki adatok értesités nélkül ványtozhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyveket és egyéb dokumentumokat.

^* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
