Producttype	LCD-monitor
Merk	ACER
Model	XB271HK
Schermdiagonaal	27 inch (69 cm)
Maximale resolutie	3840 x 2160 bij 60 Hz
Paneeltechnologie	IPS (In‑Plane Switching)
Helderheid	300 cd/m² (typisch)
Contrast	1000:1
Responstijd	4 ms (grijs naar grijs)
Kijkhoek	178° horizontaal / 178° verticaal
Aantal kleuren	1,07 miljard
Frequenties	Horizontaal: 31‑135 kHz, Verticaal: 24‑75 Hz
Aansluitingen	HDMI 19-pins, DP 20-pins, USB 3.0 x 4
Ingebouwde luidsprekers	2 W x 2 (optioneel)
Voeding	100‑240 V, 50/60 Hz
Stroomverbruik (aan)	71,5 W (typisch)
Stroomverbruik (slaapstand)	0,42 W (typisch)
Energie-efficiëntieklasse	C
Afmetingen (B x H x D)	614,0 x 401,4~551,4 x 268,4 mm
Nettogewicht	7,0 kg
Hoogteverstelling	0 tot 150 mm
Kantelen	-5° tot +35°
Draaien	-30° tot +30°
Pivot	-90° tot 90°
Onderhoud	Reinig met een zachte doek en een oplossing zonder oplosmiddelen; spuit nooit vloeistof rechtstreeks op het scherm.
Bedrijfstemperatuur	5 °C tot 35 °C
Opslagtemperatuur	-20 °C tot 60 °C

Veelgestelde vragen - XB271HK ACER

Hoe reinig ik het scherm van de monitor?

Schakel de monitor uit en trek de stekker uit het stopcontact. Spuit een reinigingsoplossing zonder oplosmiddelen op een zachte doek (spuit nooit direct op het scherm) en veeg voorzichtig. Gebruik geen producten op basis van ammoniak of alcohol.

Wat is de maximale ondersteunde resolutie?

De maximale resolutie is 3840 x 2160 bij 60 Hz via HDMI of DP.

Hoe stel ik de hoogte van de monitor in?

De monitor heeft een hoogteverstelling van 0 tot 150 mm. Pak de voet vast en til of laat het scherm voorzichtig zakken.

Kan ik een VGA-kabel gebruiken?

De monitor heeft geen VGA-poort. Gebruik de HDMI- of DisplayPort-ingangen.

Hoe activeer ik de spelmodus?

Druk op de knop G (Spelmodus) aan de achterkant van de monitor om toegang te krijgen tot de spelinstellingen (vizierpunt, OD, enz.).

Wat moet ik doen als het scherm zwart blijft?

Controleer of de stroomkabel is aangesloten en of de aan/uit-schakelaar is ingeschakeld. Zorg ervoor dat de signaalkabel (HDMI/DP) correct is aangesloten op de computer en dat deze is ingeschakeld.

Is de monitor compatibel met VESA-montage?

Ja, de monitor is VESA-compatibel. U kunt de voet verwijderen en een standaard muurbeugel gebruiken.

Hoe kan ik het energieverbruik verminderen?

Gebruik de automatische slaapstand (de monitor gaat in slaapstand na inactiviteit) en stel de helderheid in op een comfortabel niveau. De monitor verbruikt 0,42 W in slaapstand en 0,39 W uitgeschakeld.

Kan ik de USB-functie gebruiken wanneer de monitor is uitgeschakeld?

Ja, als de functie USB-opladen bij uitschakeling is ingeschakeld in het OSD-menu, blijven de USB-poorten van stroom voorzien, zelfs als de monitor is uitgeschakeld.

Waar vind ik updates voor de stuurprogramma's of firmware?

Ga naar de officiële Acer-ondersteuningssite (www.acer.com) en zoek naar uw model XB271HK om de nieuwste stuurprogramma's en handleidingen te downloaden.

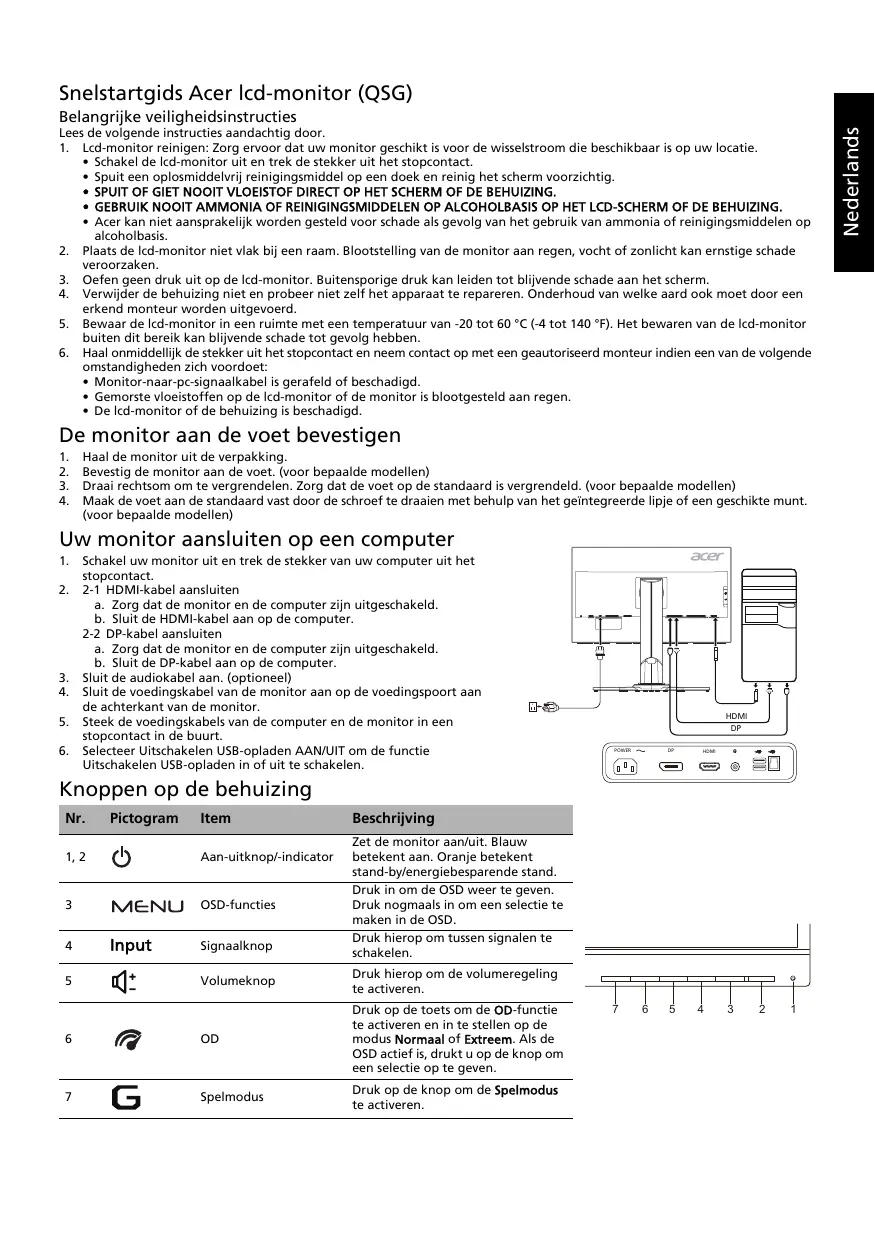

GEBRUIKSAANWIJZING XB271HK ACER

Belangrijke veiligheidsinstructies

Lees de volgende instructies aandachtig door.

1. Lcd-monitor reinigen: Zorg ervoor dat uw monitor geschikt is voor de wisselstroom die beschikbaar is op uw locatie.
2. Schakel de LCD-monitor uit en trek de stekker uit het stopcontact.
3. Spuit een oplosmiddelvrij reinigingsmiddel op een doek en reinig het scherm voorzichtig.
4. SPUIT OF GIET NOOIT VLOEISTOF DIRECT OP HET SCHERM OF DE BEHUIZING.
5. GEBRUIK NOOIT AMMONIA OF REINIGINGSMIDDELEN OP ALCOHOLBASIS OP HET LCD-SCHERM OF DE BEHUIZING.
6. Acer kan niet aansprakelijk worden gesteld voor schade als gevolg van het gebruik van ammonia of reinigingsmiddelen op alcoholbasis.
7. Plaats de lcd-monitor niet vlak bij een raam. Blootstelling van de monitor aan regen, vocht of zonlicht kan ernstige schade veroorzaken.
8. Oefen geen druk uit op de LCD-monitor. Buitensporige druk kan leiden tot blijvende schade aan het scherm.
9. Verwijder de behuizing niet en probeer niet het apparaat te repareren. Onderhoud van welke aard ook moet door een erkend monteur worden uitgevoerd.
10. Bewaar de lcd-monitor in een ruimte met een temperatuur van -20 tot 60°C (-4 tot 140°F). Het bewaren van de lcd-monitor buiten dit bereik kan blijvende schade tot gevolg hebben.
11. Haal onmiddellijk de stekker uit het stopcontact en neem contact op met een geautoriseerd monteur indien een van de volgende omstandigheden zich voordoet:
12. De monitor-naar-pc-signaalkabel is gerafeld of beschadigd.
13. Er is vloeistof op de lcd-monitor gemorst of de monitor is blootgesteld aan regen.
14. De lcd-monitor of de behuizing is beschadigd.

De monitor aan de voet bevestigen

1. Haal de monitor uit de verpakking.
2. Bevestig de monitor aan de voet. (voor bepaalde modellen)
3. Draai rechtsom om te vergrendelen. Zorg dat de voet op de standaard is vergrendeld. (voor bepaalde modellen)
4. Maak de voet aan de standaard vast door de schroef te draaien met behulp van het geïntegreerde lipje of een geschikte munt. (voor bepaalde modellen)

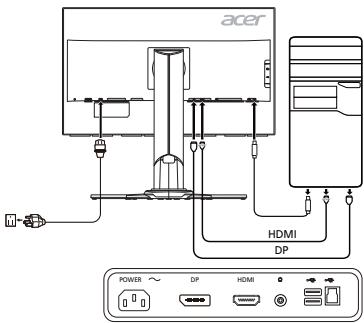

Uw monitor aansluiten op een computer

1. Schakel uw monitor uit en trek de stekker van uw computer uit het stopcontact.
2. 2-1 HDMI-kabel aansluiten

a. Zorg dat de monitor en de computer zijn uitgeschakeld.

b. Sluit de HDMI-kabel aan op de computer.

2-2 DP-kabel aansluiten a. Zorg dat de monitor en de computer zijn uitgeschakeld. b. Sluit de DP-kabel aan op de computer.

1. Sluit de audiokabel aan. (optioneel)
2. Sluit de voedingskabel van de monitor aan op de voedingspoort aan de achterkant van de monitor.
3. Steek de voedingskabels van de computer en de monitor in een stopcontact in de buurt.
4. Selecteer Uitschakelen en USB-opladen AAN/UIT om de functie Uitschakelen en USB-opladen in of uit te schakelen.

Knoppen op de behuizing

Nr.	Pictogram	Item	Beschrijving
1, 2	#	Aan-uitknop/-indicator	Zet de monitor aan/uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
3	MENU	OSD-functies	Druk in om de OSD werk te geven. Druk nogmaals in om een selectie te make in de OSD.
4	Input	Signaalknop	Druk hierop om:tussen signalen te schaken.
5	+	Volumeknop	Druk hierop om de volumeregeling te activeren.
6		OD	Druk op de toets om de OD-functie te activeren en in te stellen op de modus Normaal of Extream. Als de OSD actief is, drukt u op de knop om een selectie op te geven.
7	G	Spelmodus	Druk op de knop om de Spelmodus te activeren.

Wetgeving en veiligheidsvoorschriften

Kennisgeving FCC

Dit apparaat is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B overeenkomstig deel 15 van de FCC-voorschriften. Deze limieten zijn opgesteld om een redelijke bescherming te bieden tegen schadelijke interferentie bij installatie in een woonomgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan deze energie uitstralen. Indien het niet in overeenstemming met de instructies wordt geïnstalleerd en gebruikt, kan het schadelijke storing veroorzaken aan radiocommunicatie.

Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit apparaat wel schadelijke interferentie veroorzaakt bij uw radio- of televisieontvangst, wat kan worden vastgesteld door het apparaat uit en in te schakelen, kan de gebruiker op de volgende manieren proberen de storing te verhelpen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het apparaat en de ontvanger.
• Sluit het apparaat aan op een ander stopcontact dan waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.

CE-verklaring van conformiteit

Hierbij verklaart Acer Inc. dat deze lcd-monitor voldoet aan de essentiële vereisten en andere relevante bepalingen van de EMC-richtlijn 2004/108/EG, laagspanningsrichtlijn 2006/95/EG en RoHS-richtlijn 2011/65/EU en richtlijn 2009/125/EG betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Kennisgeving:

Om schade aan de monitor te voorkomen dient u deze niet aan de voet op te tillen.

Kennisgeving: Afgeschermde kabels

Alle verbindingen met andere computers moeten worden gemaakt met afgeschermde kabels om te voldoen aan de EMC-voorschriften.

Kennisgeving: Randapparatuur

Alleen randapparatuur (input/output-apparaten, terminals, printers, enz.) gecertificeerd om te voldoen aan de klasse B-limieten, kan worden aangesloten op die apparatuur. Werken met niet-gecertificeerde randapparatuur kan leiden tot interferentie met radio- en tv-ontvangst.

Waarschuwing

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de fabrikant kunnen tot gevolg hebben dat het recht van de gebruiker om dit product te gebruiken, dat wordt toegekend door de Federal Communications Commission (FCC), vervalt.

Gebruiksomstandigheden

Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Gebruik is onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Kennisgeving: Canadese gebruikers

Dit digitale apparaat van klasse B voldoet aan de Canadese norm ICES-003.

Afvoer van afgedankte apparatuur door gebruikers in particuliere huishoudens in de Europese Unie

Dit symbool op het product of op de verpakking geeft aan dat dit product niet mag worden afgevoerd met het overige huisvuil. Het is uw verantwoordelijkheid om uw afgedankte apparatuur aan te bieden bij een daartoe aangewezen inzamelpunt voor recycling van afgedankte elektrische en elektronische apparatuur. Het gescheiden inzamelen en recyclen van uw afgedankte apparatuur helpt natuurlijke hulpbronnen te sparen en garandeert dat uw apparatuur wordt gerecycled op een manier die niet schadelijk is voor de menselijke gezondheid en het milieu. Meer informatie over waar u afgedankte apparatuur voor recycling kunt aanbieden, kunt u opvragen bij de gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

SPECIFICATIE

Lcd-panel	Aandrijfsystem		TFTLCD-kleurenschem
	Grootte		27"W (69 cm)
	Pixelgrotte		0,1552 mm (H) x 0,1552 mm (V)
	Helderheid		300 cd/m2(standard)
	Contrast		1000:1
	Kijkhoek		178° (H) 178° (V) (CR=10)
	Reactietijd		4 ms (G-to-G)
	Type beeldscherm		In-Plane Switching (IPS)
	Video		R, G, B analogue interface
	Horizontale freiertie		31 - 135 kHz
	Verticale freiertie		24 - 75 Hz
Kleuren			1,07 miljard
Dot Clock			594 MHz
Maximale resolutie			3840 x 2160 bij 60 Hz
Plug-and-play			VESA DDCCI/DDC2B
Energie-efficiëntieklasse			C
*Jaarliks energieverbruik			74 (kWh) (voor een HDMI-model)
Stroomverbruik(bij 200 nits)	Aan		71,5 W (standard)
	Stand-by		0,42 W (standard)
	Uit		0,39 W (standard)
Ingangsansluiting			HDMI, 19-pinsDP, 20-pins
Inkomend videosignaal			HDMI DP
Luidspeakers			2 W x 2 (alleen audiomodel) (optioneel)
USB			USB 3.0 x 4
Maximale schermgrootte			Horizontal: 596,16 mmVerticalaal: 335,34 mm
Voedingsbron			100 - 240 V, 50/60 Hz
Milieuoverwegingen			Gebruiktemperatuur: 5 tot 35 °COpslagtemperatuur: -20 tot 60 °CVochtigheid bij gebruik: 10 tot 85%
Afmetingen			614,0 x 401,4 - 551,4 x 268,4 mm (b x h x d)
Gewicht			7,0 kg (netto)
Specifications mechanisme			Kantelen: -5° tot +35° (alleen op het hoogste punt is 35 gradesaarachteren kantelen maybeijk)Zwenken: -30° tot +30°Hoogteverstelling: 0 tot 150 mmDraaien: -90° tot 90°Afneembare voet: Ja (afneembare voet met schroef)
Knoppen op de behuizing	Schakelaars/knopen		Aan-uitknopVolumeMENU/ENTER OdIngang Spelmodus
	Functies		Contrast RichtpuntODHelderheidOD6-as verzadigen DTS (bepaalde modellen)Kleurtemp.ULMBBlauwlicht Snel startenSpelmodusGamma Uitschaken USB-opladenAdaptive contrast TaolDark boost Time-out OSDsRGB Mode Selectie inggangssignaal (alleen dual-model)Verzadigen ScherminformatieOpn.instellensTransparantie Afsluten
Alle specificaties könnenzonder voorafgaandeKennisgeving worden gewijzigd.

Zoek handleidingen en andere documenten voor uw Acer-product op de officiële ondersteuningswebsite van Acer.

*Jaarlijks energieverbruik wordt berekend op basis van een standaard stroomverbruik, 4 uur per dag, 365 dagen per jaar.

Verklaring van conformiteit

Wij,

Acer Incorporated

Verklaren op eigen verantwoordelijkheid dat het product:

Product:

Lcd-monitor

Handelsnaam:

Acer

Modelnummer:

XB271HK

SKU-nummer:

XB271HKxxxxxx

Datgene waarnaar deze verklaring verwijst, voldoet aan de desbetreffende norm of andere normgevende documenten:

EN55022:2010 klasse B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, klasse D EN61000-3-3:2008 EN60950-1:2006/A11:2009/A1:2010+A12:2011 Regulering (EC) Nr. 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

Wij verklaren dat bovenstaand product voldoet aan de essentiële vereisten en andere relevante bepalingen van EMC-richtlijn 2004/108/EG, laagspanningsrichtlijn 2006/95/EG en RoHS-richtlijn 2011/65/EU en Richtlijn 2009/125/EC betreffende de totstandbrenging van een kader voor het vaststellen van eisen inzake ecologisch ontwerp voor energiegerelateerde producten.

Beginjaar voor het aanbrengen van de CE-markering 2015.
