Produkttyp	LCD-Monitor
Marke	ACER
Modell	XB271HK
Bildschirmgröße	27 Zoll (69 cm)
Maximale Auflösung	3840 x 2160 bei 60 Hz
Panel-Technologie	IPS (In-Plane Switching)
Helligkeit	300 cd/m² (typisch)
Kontrastverhältnis	1000:1
Reaktionszeit	4 ms (Grau zu Grau)
Betrachtungswinkel	178° horizontal / 178° vertikal
Farbanzahl	1,07 Milliarden
Frequenzen	Horizontal: 31‑135 kHz, Vertikal: 24‑75 Hz
Anschlüsse	HDMI 19-polig, DP 20-polig, USB 3.0 x 4
Integrierte Lautsprecher	2 W x 2 (optional)
Stromversorgung	100‑240 V, 50/60 Hz
Leistungsaufnahme (Betrieb)	71,5 W (typisch)
Leistungsaufnahme (Standby)	0,42 W (typisch)
Energieeffizienzklasse	C
Abmessungen (B x H x T)	614,0 x 401,4~551,4 x 268,4 mm
Nettogewicht	7,0 kg
Höhenverstellung	0 bis 150 mm
Neigung	-5° bis +35°
Drehung	-30° bis +30°
Pivot	-90° bis 90°
Pflege	Mit einem weichen Tuch und einer lösungsmittelfreien Lösung reinigen; niemals Flüssigkeit direkt auf den Bildschirm sprühen.
Betriebstemperatur	5 °C bis 35 °C
Lagertemperatur	-20 °C bis 60 °C

Häufig gestellte Fragen - XB271HK ACER

Wie reinige ich den Monitorbildschirm?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie eine lösungsmittelfreie Reinigungslösung auf ein weiches Tuch (niemals direkt auf den Bildschirm sprühen) und wischen Sie vorsichtig. Verwenden Sie keine Produkte auf Ammoniak- oder Alkoholbasis.

Was ist die maximale unterstützte Auflösung?

Die maximale Auflösung beträgt 3840 x 2160 bei 60 Hz über HDMI oder DP.

Wie stelle ich die Höhe des Monitors ein?

Der Monitor verfügt über eine Höhenverstellung von 0 bis 150 mm. Greifen Sie die Basis und heben oder senken Sie den Bildschirm vorsichtig.

Kann ich ein VGA-Kabel verwenden?

Der Monitor hat keinen VGA-Anschluss. Verwenden Sie die HDMI- oder DisplayPort-Eingänge.

Wie aktiviere ich den Spielmodus?

Drücken Sie die Taste G (Spielmodus) auf der Rückseite des Monitors, um auf die Spieleinstellungen (Fadenkreuz, OD usw.) zuzugreifen.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob das Netzkabel angeschlossen und der Netzschalter eingeschaltet ist. Stellen Sie sicher, dass das Signalkabel (HDMI/DP) ordnungsgemäß mit dem Computer verbunden ist und dieser eingeschaltet ist.

Ist der Monitor VESA-kompatibel?

Ja, der Monitor ist VESA-kompatibel. Sie können den Standfuß entfernen und eine Standard-Wandhalterung verwenden.

Wie kann ich den Energieverbrauch reduzieren?

Verwenden Sie den automatischen Standby-Modus (der Monitor wechselt nach Inaktivität in den Standby) und stellen Sie die Helligkeit auf ein angenehmes Niveau ein. Der Monitor verbraucht 0,42 W im Standby und 0,39 W im Aus-Zustand.

Kann ich die USB-Funktion nutzen, wenn der Monitor ausgeschaltet ist?

Ja, wenn die Funktion USB-Aufladung im Aus-Zustand im OSD-Menü aktiviert ist, bleiben die USB-Anschlüsse auch bei ausgeschaltetem Monitor mit Strom versorgt.

Wo finde ich Treiber- oder Firmware-Updates?

Besuchen Sie die offizielle Acer-Support-Website (www.acer.com) und suchen Sie nach Ihrem Modell XB271HK, um die neuesten Treiber und Handbücher herunterzuladen.

BEDIENUNGSANLEITUNG XB271HK ACER

Acer-LCD-Monitor - Kurzanleitung (QSG)

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzpannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
3. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20°C und 60°C auf. Wenn der LCD-Monitor außerhalb des Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
10. Ziehen Sie zuerst den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
11. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

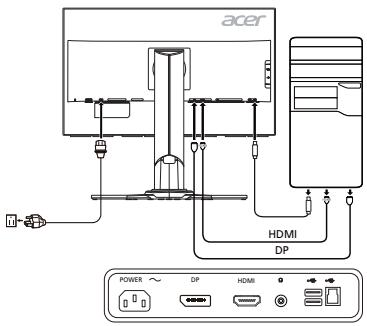

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das HDMI-Kabel an

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das HDMI-Kabel an den Computer an.

2-2 Schließen Sie das DP-Kabel an

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DP-Kabel an den Computer an.

1. Schließen Sie das Audiokabel an. (Optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine geerdete Steckdose.
4. Wählen Sie „Abschlüsse-USB-Ladefunktion EIN/AUS", um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren.

Externe Bedienelemente

Nummer	Symbol	Funktion	Beschreibung
1, 2	Ø	Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigtBetrieb an. Gelb zeigt Standby/-Energiesparmodus an.
3	MENU	OSD-Funktionen	Crücken, um das OSD-MENU anzuzeigen.Erneut drücken, um eine Auswahl imOSD-MENU zu treffen.
4	Input	Eingangsstaste	Crücken, um zwischen denEingangsquellen zu wechseln.
5	+	Lautstärketaste	Crücken, um die Skala zurLautstärkeauswahl zu aktivieren.
6		OD	Crücken Sie diese Taste, um die Funktion OD zu aktivieren. Zur Auswahlstehen die Modi Normal oder Extrem.Drücken Sie bei aktiven OSD-Menüthese Tastes, um eine Auswahl zu treffen.
7	G	Spielmodus	Crücken zum Starten der Steuerung fürden Spielmodus.

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Störungen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abgeben und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne
• Vergrößern des Abstands zwischen dem Gerät und dem Receiver. Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist.
• Zuziehung des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2004/108/EG, der Niederspannungsrichtlinie 2006/95/EG und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an dieses Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System		TFT-LCD-Farbbildschirm
	Große		27"W (69 cm)
	Pixelabstand		0,1552 mm (H) x 0,1552 mm (V)
	Helligkeit		300 cd/m2(typisch)
	Kontrast		1000:1
	Einsehbarer Winkel		178° (H) 178° (V) (CR = 10)
	Reaktionszeit		4 ms (G zu G)
	Bildschirmtyp		In-Plane Switching (IPS)
	Video		R, G, B analoge Schnittstelle
	H-Frequency		31 - 135 kHz
	V-Frequency		24 - 75 Hz
Displayfarben			1,07 Milliarden
Pixelfrequenz			594 MHz
Maximale Auflösung			3840 x 2160 bei 60 Hz
Plug & Play			VESA DDCCI/DDC2B
Energieeffizienzklasse			C
*Jährlicher Energieverbrauch			74 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet		71,5 W (typisch)
	Ruhemodus		0,42 W (typisch)
	Ausgeschaltet		0,39 W (typisch)
Eingangsbuchse			HDMI 19-poligDP 20-polig
Eingangsvideosignal			HDMI DP
Lautsprecher			2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB			USB 3.0 x 4
Maximale Bildschirmgroße			Horizontal: 596,16 mmVertical: 335,34 mm
Stromquelle			100 - 240 V, 50/60 Hz
Umgebungsbedingungen			Betriebstemporatur: 5 bis 35 °CLagertematur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 10 % bis 85 %
Abmessungen			614,0 (B) x 401,4 bis 551,4 (H) x 268,4 (T) mm
Gewicht (netto)			7,0 kg (netto)
Datum zur Mechanik			Neigung: -5° bis +35° (nur am höchsten Punkt können 35 Grad Rückwärtseignigung des Höhenwinkels erzielt werden)Schwenken: -30° bis +30°Höheneinstellung: 0 mm bis 150 mmDrehgelenk: -90° bis 90°Abnehmbarer Standfuß: Ja (abnehmbar Standfuß mit Feststellschraube)
Externe Bedienelemente	Schalter/Tasten		Ein-/Aus-Taste菜单/EINGABEEingang Spielmodus
	Funktionen		KrontrahligkeitZielpunktOLEDrach. LichtSchnellstartOLEDraumSchnellstartOLEDSpielmodusGammaAbschalt-USB-LadefunktionAdaptive contrastSpracheDark boostOSD-DauersRGB ModeAusbauh des Eingangssignals (nur Modelle mit Dualeingang)SättingungDisplayinformationenRefresh rate numberRücksetzenTransparenzBeenden
Alle technischen Daten können sich ohne Vorankündigung entwickeln.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

• Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein mildes Reinigungsmittel, das keine Lösungsmittel enthält, auf ein Tuch und wischen Sie vorsichtig über den Bildschirm. Es ist verboten, Flüssigkeiten direkt auf den Bildschirm oder das Gehäuse zu sprühen. Verwenden Sie niemals Reinigungsmittel auf Basis von Ammoniak oder Ethylalkohol. Das Unternehmen übernimmt keine Verantwortung für Schäden, die durch die Verwendung solcher Reinigungsmittel entstehen.
• Stellen Sie den LCD-Monitor nicht in der Nähe von Feuchtigkeit auf. Regen, Feuchtigkeit oder direkte Sonneneinstrahlung können den Monitor ernsthaft beschädigen. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Übermäßiger Druck kann zu dauerhaften Schäden am Display führen.
• Entfernen Sie nicht die Abdeckung und versuchen Sie nicht, das Gerät selbst zu warten. Wartungsarbeiten jeglicher Art sollten nur von qualifiziertem Fachpersonal durchgeführt werden.
• Lagern Sie den LCD-Monitor bei Temperaturen zwischen -20°C und 60°C. Die Lagerung außerhalb dieses Temperaturbereichs kann zu dauerhaften Schäden führen.
• In jedem der folgenden Fälle schalten Sie den Monitor sofort aus und rufen Sie einen qualifizierten Techniker:

Das Signalkabel des Monitors ist beschädigt oder abgenutzt. - Flüssigkeit wurde auf den LCD-Monitor verschüttet oder er wurde Regen ausgesetzt. - Der LCD-Monitor oder das Gehäuse ist beschädigt.

Installation des Monitors auf einer Basis

1. N3BJIeKInTe MOHITOp n3 yNAbKObN. 2. Подсоедините стойку к основанию (не для всех моделей).
2. Поверните по часовой стрелке, чтобы зафиксировать. Убедитесь, что основание зафиксировано на стойке (не для всех моделей).
3. Закрепите основание на стойке, повернув винт с помощью специального инструмента или проходящей монеты (не для всех моделей).

Lesen Sie die folgenden Anweisungen sorgfältig durch.

Konformitätserklärung

Wir,

Acer Incorporated

erklären in eigener Verantwortung, dass das Produkt:

Modellnummer: XB271HK

SKU-Nummer: XB271HK xxxxxx

("x" = 0 bis 9, a bis z, A bis Z oder Leerzeichen)

Auf das sich diese Erklärung bezieht, den einschlägigen Normen oder anderen normativen Dokumenten entspricht:

EN55022:2010 Klasse B; EN55024:2010; EN61000-3-2:2006+A1:2009+A2:2009, Klasse D; EN61000-3-3:2008; EN60950-1:2006/A11:2009/A1:2010+A12:2011; Verordnung (EG) Nr. 1275/2008; EN 50564:2011; IEC 62301:2011; EN50581:2012

Wir erklären hiermit, dass das obige Produkt mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EG, der Niederspannungsrichtlinie 2006/95/EG, der RoHS-Richtlinie 2011/65/EU und der Richtlinie 2009/125/EG im Hinblick auf die Schaffung eines Rahmens für die Festlegung von Ökodesign-Anforderungen für energieverbrauchsrelevante Produkte übereinstimmt.

Jahr, in dem mit dem Anbringen des CE-Zeichens begonnen wurde: 2015.

RaIm²

RU Jan / Sr. Manager Vorschrift, Acer Inc.

Sep. 10, 2015 Datum
