Tipo de produto	Monitor LCD
Marca	ACER
Modelo	XB271HK
Tamanho da tela	27 polegadas (69 cm)
Resolução máxima	3840 x 2160 a 60 Hz
Tecnologia do painel	IPS (In‑Plane Switching)
Luminosidade	300 cd/m² (típico)
Contraste	1000:1
Tempo de resposta	4 ms (cinza a cinza)
Ângulo de visão	178° horizontal / 178° vertical
Número de cores	1,07 bilhão
Frequências	Horizontal: 31‑135 kHz, Vertical: 24‑75 Hz
Conectores	HDMI 19 pinos, DP 20 pinos, USB 3.0 x 4
Alto‑falantes integrados	2 W x 2 (opcional)
Alimentação	100‑240 V, 50/60 Hz
Consumo (ligado)	71,5 W (típico)
Consumo (espera)	0,42 W (típico)
Classe de eficiência energética	C
Dimensões (L x A x P)	614,0 x 401,4~551,4 x 268,4 mm
Peso líquido	7,0 kg
Ajuste de altura	0 a 150 mm
Inclinação	-5° a +35°
Rotação	-30° a +30°
Pivô	-90° a 90°
Manutenção	Limpar com um pano macio e uma solução sem solvente; nunca vaporizar líquido diretamente na tela.
Temperatura de operação	5 °C a 35 °C
Temperatura de armazenamento	-20 °C a 60 °C

Perguntas frequentes - XB271HK ACER

Como limpar a tela do monitor?

Desligue o monitor e desconecte o cabo de alimentação. Pulverize uma solução de limpeza sem solvente em um pano macio (nunca vaporizar diretamente na tela) e limpe suavemente. Não use produtos à base de amônia ou álcool.

Qual é a resolução máxima suportada?

A resolução máxima é de 3840 x 2160 a 60 Hz via HDMI ou DP.

Como ajustar a altura do monitor?

O monitor possui um ajuste de altura de 0 a 150 mm. Segure a base e levante ou abaixe a tela suavemente.

Posso usar um cabo VGA?

O monitor não possui porta VGA. Use as entradas HDMI ou DisplayPort.

Como ativar o modo de jogo?

Pressione o botão G (Modo Jogo) na parte traseira do monitor para acessar as configurações de jogo (ponto de mira, OD, etc.).

O que fazer se a tela ficar preta?

Verifique se o cabo de alimentação está conectado e se o interruptor de alimentação está ligado. Certifique-se de que o cabo de sinal (HDMI/DP) está corretamente conectado ao computador e que este está ligado.

O monitor é compatível com montagem VESA?

Sim, o monitor é compatível com VESA. Você pode remover a base e usar um suporte de parede padrão.

Como reduzir o consumo de energia?

Use o modo de espera automática (o monitor entra em espera após inatividade) e ajuste o brilho para um nível confortável. O monitor consome 0,42 W em espera e 0,39 W desligado.

Posso usar a função USB quando o monitor está desligado?

Sim, se a função Carregamento USB Desligado estiver ativada no menu OSD, as portas USB permanecem alimentadas mesmo quando o monitor está desligado.

Onde encontrar as atualizações de driver ou firmware?

Acesse o site oficial de suporte da Acer (www.acer.com) e procure pelo seu modelo XB271HK para baixar os drivers e manuais mais recentes.

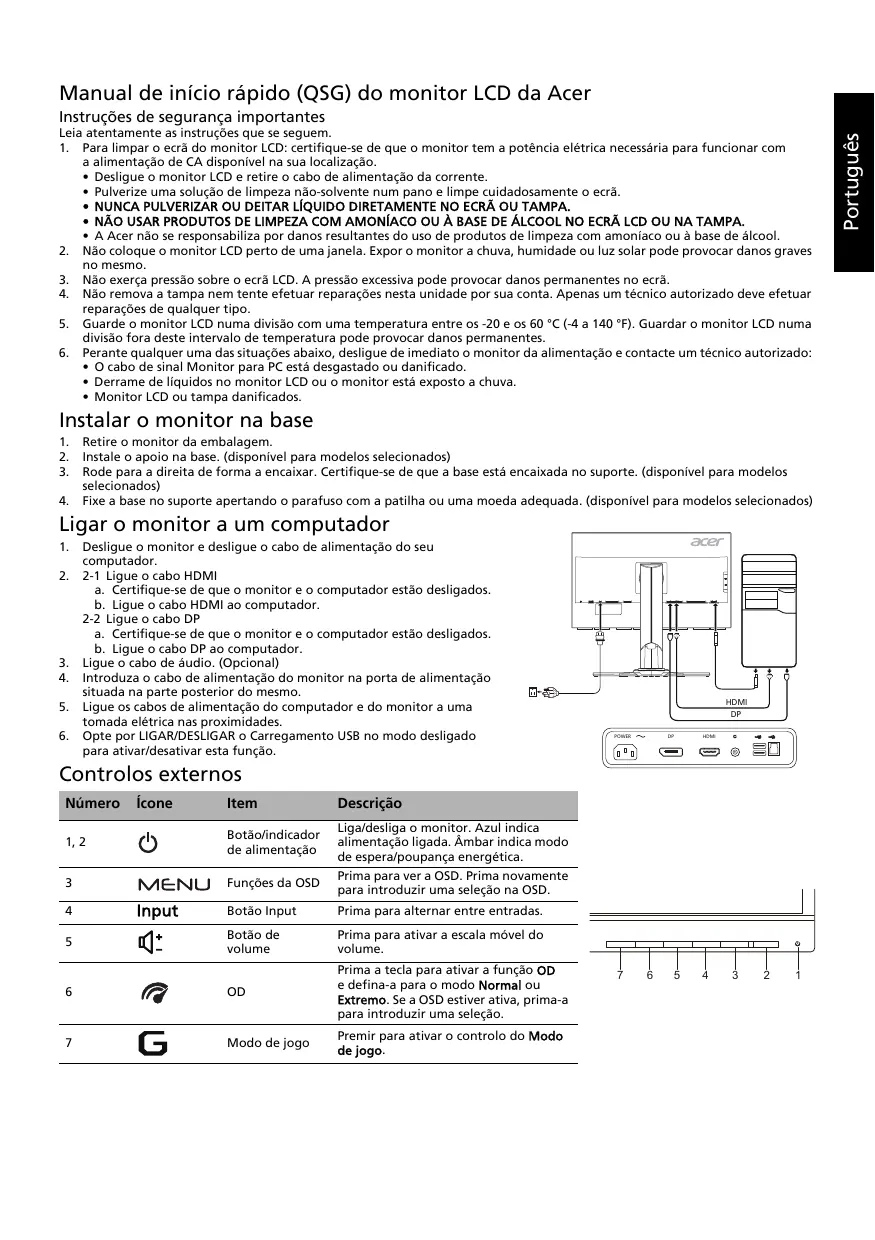

MANUAL DE UTILIZADOR XB271HK ACER

Instruções de segurança importantes

Leia atentamente as instruções que se seguem.

1. Para limpar o ecrã do monitor LCD: certifique-se de que o monitor tem a potência elétrica necessária para funcionar com a alimentação de CA disponível na sua localização.
2. Desligue o monitor LCD e retire o cabo de alimentação da corrente.
3. Pulverize uma solução de limpeza não-solvente num pano e limpe cuidadosamente o ecrã.
4. NUNCA PULVERIZAR OU DEITAR LÍQUIDO DIRETAMENTE NO ECRÃ OU TAMPA.
5. NÃO USAR PRODUTOS DE LIMPEZA COM AMONÍACO OU À BASE DE ÁLCOOL NO ECRÃ LCD OU NA TAMPA. Acer não se responsabiliza por danos resultantes do uso de produtos de limpeza com amoníaco ou à base de álcool.
6. Não coloque o monitor LCD perto de uma janela. Expor o monitor a chuva, humidade ou luz solar pode provocar danos graves no mesmo.
7. Não exerça pressão sobre o ecrã LCD. A pressão excessiva pode provocar danos permanentes no ecrã.
8. Não remova a tampa nem efetue reparações nesta unidade por sua conta. Apenas um técnico autorizado deve efetuar reparações de qualquer tipo.
9. Guarde o monitor LCD numa divisão com uma temperatura entre os -20 e os 60 °C (-4 a 140 °F). Guardar o monitor LCD numa divisão fora deste intervalo de temperatura pode provocar danos permanentes.
10. Perante qualquer uma das situações abaixo, desligue de imediato o monitor da alimentação e contacte um técnico autorizado:
11. O cabo de sinal Monitor para PC está desgastado ou danificado.
12. Derrame de líquidos no monitor LCD ou o monitor está exposto a chuva.
13. Monitor LCD ou tampa danificados.

Instalar o monitor na base

1. Retire o monitor da embalagem.
2. Instale o apoio na base. (disponível para modelos selecionados)
3. Rode para a direita de forma a encaixar. Certifique-se de que a base está encaixada no suporte. (disponível para modelos selecionados)
4. Fixe a base no suporte apertando o parafuso com a patilha ou uma moeda adequada. (disponível para modelos selecionados)

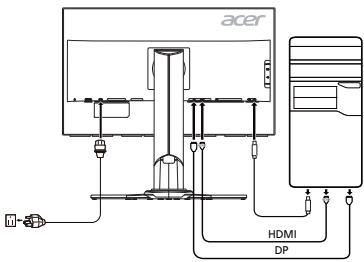

Ligar o monitor a um computador

1. Desligue o monitor e desligue o cabo de alimentação do seu computador.
2. 2-1 Ligue o cabo HDMI

a. Certifique-se de que o monitor e o computador estão desligados. b. Ligue o cabo HDMI ao computador.

2-2 Ligue o cabo DP

a. Certifique-se de que o monitor e o computador estão desligados. b. Ligue o cabo DP ao computador.

1. Ligue o cabo de áudio. (Opcional)
2. Introduza o cabo de alimentação do monitor na porta de alimentação na parte posterior do mesmo.
3. Ligue os cabos de alimentação do computador e do monitor a uma tomada elétrica nas proximidades.
4. Opte por LIGAR/DESLIGAR o Carregamento USB no modo desligado para ativar/desativar esta função.

Controles externos

Número	ícone	Item	Descrição
1, 2		Botão/indicador de alimentação	Liga/desliga o monitor. Azul indica alimentação ligada. Àmbar indica的方式来 fazer aspire/poupança enerética.
3	MENU	Funções da OSD	Prima para ver a OSD. Prima novamente para introduzir uma seleção na OSD.
4	Input	Botão Input	Prima para alternar entre entradas.
5	+	Botão de volume	Prima para ativar a escalá maior do volume.
6		OD	Prima a tecla para ativar a função OD e defina-a para o modo Normal ou Extremo. Se a OSD estiver ativa, prima-a para introduzir uma seleção.
7	G	Modo de jogo	Premir para ativar o controle do Modelo de jogo.

Regulamentos e avisos de segurança

Aviso da FCC

Este dispositivo foi testado e considera-se estar em conformidade com os limites estabelecidos para um dispositivo digital de Classe B, estando de acordo com a seção 15 das normas da FCC. Estes limites foram concebidos para oferecer uma proteção razoável contra interferências indesejáveis numa instalação residencial. Este equipamento gera, utiliza e pode emitir radiofrequências e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências nocivas nas comunicações por rádio.

No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Se este dispositivo provocar interferências nocivas na receção de rádio ou televisão, facto que pode determinar ligando e desligando o dispositivo, recomenda-se que o utilizador corrija as interferências, recorrendo a uma ou mais das seguintes medidas:

• Reorientar ou reposicionar a antena recetora.
• Aumentar a distância entre o dispositivo e o recetor.
• Ligue o dispositivo a uma tomada de parede num circuito diferente daquele ao qual o receptor está ligado.
• Consulte o fornecedor ou um técnico de rádio/TV experiente para obter ajuda.

Declaração de conformidade da CE

Pelo presente documento, a Acer Inc. declara que este monitor LCD está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva relativa à EMC (Compatibilidade Eletromagnética) 2004/108/CE, da Diretiva para Equipamentos de Baixa Tensão 2006/95/CE, da Diretiva relativa à RoHS (Restrição de Certas Substâncias Perigosas) 2011/65/UE e da Diretiva 2009/125/CE, com vista a estabelecer um quadro de referência para a definição dos requisitos de ecodesign para produtos relacionados com o consumo energético.

Aviso:

Para evitar danificar o monitor, não o levante pela base.

Aviso: cabos blindados

É obrigatório estabelecer todas as ligações a outros dispositivos informáticos através de cabos blindados, de forma a manter a conformidade com as regulamentações da EMC.

Aviso: dispositivos periféricos

Só pode ligar periféricos (dispositivos de entrada/saída, terminais, impressoras, etc.) certificados em conformidade com os limites da Classe B a este equipamento. É provável que a utilização com periféricos não certificados provoque interferências na recepção de rádio e televisão.

Atenção

Quaisquer alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem anular a autoridade do utilizador, concedida pela FCC (Federal Communications Commission - Comissão Federal de Comunicações), no que respeita à utilização deste produto.

Condições de funcionamento

Este dispositivo está em conformidade com a Parte 15 das normas da FCC. O funcionamento está sujeito às duas condições seguintes: (1) este dispositivo não pode provocar interferências nocivas e (2) este dispositivo tem de aceitar quaisquer interferências recebidas, incluindo interferências que possam provocar um funcionamento indesejado.

Aviso: utilizadores no Canadá

Este aparelho digital de Classe B cumpre a ICES-003 canadiana.

Eliminação de resíduos de equipamentos por parte de utilizadores particulares na União Europeia

Este símbolo no produto ou na respetiva embalagem indica que não pode eliminar este produto com o seu restante lixo doméstico. Em vez disso, é da sua responsabilidade eliminar os resíduos de equipamentos entregando-os num ponto de recolha designado com vista à reciclagem de resíduos de equipamentos elétricos e eletrónicos. A recolha e a reciclagem em separado dos seus resíduos de equipamentos aquando da eliminação ajuda a conservar os recursos naturais. Além disso, serve como garantia de que a reciclagem é feita de forma a proteger a saúde humana e o ambiente. Para mais informações sobre onde pode entregar os seus resíduos de equipamentos para reciclagem, contacte o seu município, os serviços municipalizados de recolha de resíduos de equipamentos ou a loja onde comprou o produto.

ESPECIFICAÇÕES

Painel LCD	Sistema de condição	LCD TFT a cores
	Tamanho	27"W (69 cm)
	Distência entre pixei	0,1552 mm (H) x 0,1552 mm (V)
	Luminosidade	300 cd/m2(habitual)
	Contraste	1000:1
	Ângulo visível	178° (H) 178° (V) (CR=10)
	Tempo de resposta	4 ms (G a G)
	Tipo depainel	Comuraçao de planos (IPS)
	Video	Interface analógica R, G, B
	Frequência horizontal	31 kHz - 135 kHz
	Frequência vertical	24 - 75 Hz
Cores do ecrané		1,07 mil milhães
Frequência de pontos		594 MHz
Resolução maior		3840 x 2160 a 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Classe de eficiência energetica		C
*Consumo enerétrico anual		74 (kWh) (nos modelos com entrada HDMI)
Consumo de energia(a 200 cd/m2)	Ligado	71,5 W (habitual)
	Modo de espera	0,42 W (habitual)
	Desligado	0,39 W (habitual)
Conetor de entrada		HDMI de 19 pinosDP de 20 pinos
Sinal de entrada de video		HMDIIPD
Columnas		2 W x 2 (apenas nos modelos com entrada de âudio) (Optional)
USB		USB 3.0 x 4
Tamanho maior do ecrané		Horizontal: 596,16 mmVertical: 335,34 mm
Alimentação		100-240 V, 50/60 Hz
Considerações ambientais		Temperatura de funçãoamento: 5° a 35°CTemperatura de armazenamento: -20° a 60°CHumidade de funçãoamento: 10% a 85%
Dimensões		614,0 (L) x 401,4 ~ 551,4 (A) x 268,4 (P) mm
Peso (liquido)		7,0 kg (liquido)
Especificações de mecanismos		Inclinação: entre -5° e +35° (só é possível disponibilizar 35° de reclinação para o Ângulo de elevação no ponto mais elevado)Rotação: entre -30° e +30°Ajuste da alta: entre 0 e 150 mmArticulation: entre -90° e 90°Apoia amovivel: sim (apoia amovivel com parafuso de engate)
Controllos externos	Comutador/botões	Botão de alimentaçãoVolumeMENU/ENTERODInputModo de jogoh
	Funções	ContrastePonto de miraLuminosidadeODSatur. 6 eixosDTS (modelos selecionados)Temp. CorULMB Luz azulInício rapiyColorado de jogGammacarregamento USB no modo desigadoAdaptive contrastIdiomaDark boostTempo limite OSDsRGB ModeSeleção do sinai de entrada (apenas nos modelos com entrada dupla)SaturarInformações do ecranRefresh rate numberReporTransparênciaSair
Todas as espécicasoes está sujeitas a alterações sem征求意见 prévio.

Pode encontrar manuais e outra documentação sobre o seu produto Acer no website de suporte oficial da Acer.

*O consumo energético anual é calculado utilizando o consumo energético habitual de quatro horas por dia, 365 dias por ano.

Instruções de segurança importantes

Leia as instruções a seguir atentamente.

1. Para limpar a janela do monitor LCD: Verifique se a classificação do monitor permite que ele seja conectado à fonte de alimentação CA disponível na sua localidade.
2. Desligue o monitor LCD e desconecte o cabo de alimentação da tomada.
3. Borrife uma solução de limpeza sem solventes em um pano e limpe a tela com cuidado.
4. NUNCA BORRIFE NEM DESPEJE QUALQUER TIPO DE LÍQUIDO DIRETAMENTE NA TELA OU NAS DEMAIS PARTES DO MONITOR.
5. NÃO USE PRODUTOS À BASE DE AMONÍACO OU ÁLCOOL NO VISOR OU NAS DEMAIS PARTES DO MONITOR LCD. Acer não será responsável por danos resultantes do uso de soluções de limpeza à base de amoníaco ou álcool.
6. Não coloque o monitor LCD próximo a janelas. A exposição do monitor à chuva, umidade ou luz solar pode causar danos graves ao aparelho.
7. Não aplique pressão à tela LCD. A pressão em excesso pode causar danos permanentes ao visor.
8. Não remova a tampa nem tente fazer a manutenção da unidade. Todos os tipos de manutenção devem ser realizados por um técnico autorizado.
9. O monitor LCD deve permanecer em ambientes com temperatura entre -20 a 60°C (-4° a 140°F). Não seguir esta recomendação pode causar danos permanentes ao aparelho.
10. Desconecte o monitor da tomada imediatamente e entre em contato com um técnico autorizado em qualquer um destes casos:
11. O cabo de sinal que conecta o monitor ao PC está desgastado ou foi danificado.
12. Houve derramamento de líquido no monitor LCD ou o monitor foi exposto à chuva.
13. O monitor LCD — ou outras partes do aparelho — está danificado.

Como fixar o monitor na base

1. Remova o monitor da embalagem.
2. Encaixe o suporte do monitor na base (somente em alguns modelos)
3. Gire no sentido horário para travar. Verifique se a base e o suporte estão travados (somente em outros modelos)
4. Fixe o suporte na base com um parafuso usando uma chave de fenda ou uma moeda apropriada. (somente em alguns modelos)

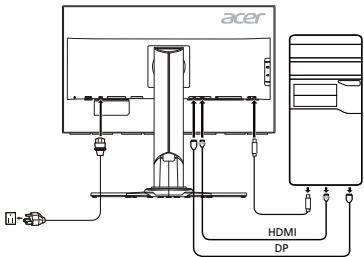

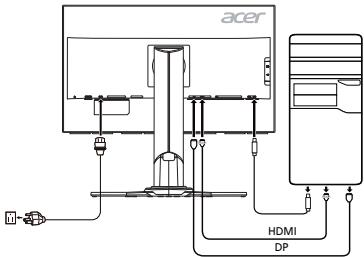

Como conectar o monitor a um computador

1. Desligue o monitor e desconecte o cabo de alimentação do computador da tomada.
2. 2-1 Conectar o cabo HDMI

a. Verifique se o monitor e o computador estão desligados. b. Conecte o cabo HDMI ao computador.

2-2 Conectar o cabo DP

a. Verifique se o monitor e o computador estão desligados. b. Conecte o cabo DP ao computador.

1. Conecte o cabo de áudio. (Opcional)
2. Insira o cabo de alimentação do monitor na porta de alimentação na parte posterior do aparelho.
3. Conecte os cabos de alimentação do computador e do monitor a uma tomada elétrica.
4. Selecione ON/OFF em Desligar energia USB para ativar/desativar esta função.

Controles externos

N°	Icone	Item	Descrição
1 e 2		Botão/indicador ON/OFF	Liga/desliga o monitor. A cor azul indica que o aparelho está ligado. A cor àsbar indica que o aparelho está no modo de espera/economia de energia.
3	MENU	Funções do OSD	Pressione para visualizar o OSD. Pressione novamente para escolher uma opção no OSD.
4	Input	Botão de entrada	Aperte para trocar os input sources.
5	+	Botão de volume	Aperte para ativar aanela deslizante de volume.
6		OD	Aperte a tecla para fazer a função OD e defina-a como modo Normal ou Extremo. Se o OSD estiver ativo, pressione-o para fazer uma seleção.
7	G	Modo de jogo	Aperte para fazer o controle Mode do jogo.

Regulamentos e avisos de segurança

Aviso da FCC

Este dispositivo foi testado e está em conformidade com os limites para dispositivos digitais da Classe B, de acordo com a Parte 15 das normas da FCC. Esses limites foram estabelecidos para fornecer proteção razoável contra interferência prejudicial em instalações residenciais. Este dispositivo gera, usa e pode irradiar energia de radiofrequência. Se não for instalado e usado de acordo com as instruções, o dispositivo pode causar interferência prejudicial às comunicações de rádio.

No entanto, não há garantia de que não ocorrerá interferência em uma instalação específica. Se este dispositivo causar interferência prejudicial à recepção de rádio ou televisão, o que pode ser determinado desligando e ligando o dispositivo, o usuário é encorajado a tentar corrigir a interferência por uma ou mais das seguintes medidas:

Reoriente ou reposicione a antena receptora. - Aumente a distância entre o dispositivo e o receptor. - Conecte o dispositivo a uma tomada em um circuito diferente daquele ao qual o receptor está conectado. - Consulte o revendedor ou um técnico experiente em rádio/TV para obter ajuda.

Declaração de conformidade CE

Por meio deste, a Acer Inc. declara que este monitor LCD está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva EMC 2004/108/EC, da Diretiva de Baixa Tensão 2006/95/EC, da Diretiva RoHS 2011/65/EU e da Diretiva 2009/125/EC relativa à criação de um quadro para definir os requisitos de concepção ecológica para produtos relacionados com energia.

Aviso:

Para evitar danos ao monitor, não levante o monitor pela base.

Aviso: Cabos blindados

Todas as conexões com outros dispositivos de computação devem usar cabos blindados para manter a conformidade com os regulamentos de compatibilidade eletromagnética.

Aviso: Dispositivos periféricos

Somente periféricos (dispositivos de entrada/saída, terminais, impressoras etc.) certificados e em conformidade com os limites da Classe B podem ser conectados a este equipamento. O uso de periféricos não certificados pode causar interferência na recepção de rádio e televisão.

Cuidado

As alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem revogar o direito de utilização do produto, que é assegurado pela Federal Communications Commission.

Condições de estrutura

Este dispositivo está em conformidade com a Parte 15 das normas da FCC. A operação está sujeita às seguintes condições: (1) o dispositivo não pode causar interferência e (2) o dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que possa causar operação indesejada.

Aviso: Usuários no Canadá

Este aparelho digital de Classe B está em conformidade com a norma canadense ICES-003.

O símbolo ao lado, presente no produto ou na sua embalagem, indica que este produto não deve ser descartado no lixo doméstico comum. Em vez disso, é sua responsabilidade descartar o equipamento adequadamente, levando-o a um ponto de coleta para reciclagem do equipamento elétrico e eletrônico. A coleta seletiva e reciclagem do equipamento no momento do descarte ajudará a conservar recursos naturais e garantir que ele seja reciclado para proteger a saúde humana e o meio ambiente. Para obter mais informações sobre pontos de coleta de equipamentos para reciclagem, entre em contato com a prefeitura da sua cidade, com o serviço de coleta doméstica ou com o estabelecimento em que o produto foi adquirido.

ESPECIFICAÇÃO

Painel LCD	Sistema Tecnológico	LCD TFT a cores
	Tamanho	27"W (69 cm)
	Densidade dos pixels	0,1552 mm (H) x 0,1552 mm (V)
	Brilho	300 cd/m2 (tipico)
	Contraste	1000:1
	Ângulo de visualização	178° (H) 178° (V) (CR=10)
	Tempo de resista	4 ms (G a G)
	Tipo depainel	Comuração no plano (IPS)
	Video	Interface analógica R, G, B
	Frequência H	31 kHz - 135 kHz
	Frequência V	24 - 75 Hz
Cores do visor		1,07 bilhão
Sincrondo pontos		594 MHz
Resolução máximo		3840 x 2160 @ 60 Hz
Plug&Play		VESA DDCCI/DDC2B
Classe de eficiência enerítica		C
*Consumo de energia anual		74 kWh (modelo com entrada HDMI)
Consumo de energia (até 200 nits)	Ligado	71,5 W (tipico)
	Hibernação	0,42 W (tipico)
	Desligado	0,39 W (tipico)
Conector de entrada		HDMI com 19 pinos DP com 20 pinos
Sinal de entrada de video		HDMI DP
Alto-falantes		2 W x 2 (somens nos modelos com entrada de AUDIO) (optional)
USB		USB 3.0 x 4
Tamanho maior daanela		Horizontal: 596,16 mm Vertical: 335,34 mm
Fonte de alimentação		100-240 V, 50/60 Hz
Condições do ambiente		Temperatura de funconimento: de 5 a 35 °CEmpatura de armazenamento: de -20 a 60 °CUmidade operacional: 10% a 85%
Dimensões		614,0 (L) x 401,4 ~ 551,4 (A) x 268,4 (P) mm
Peso (liquido)		7,0 kg (liq.)
Especificações do mecanismo		Inclinação: de -5 a +35° (só é possível obter 35 graus de inclinação para o Ângulo de elevação no ponto mais alto) Rotação: -30° a +30° Ajuste de alta: de 0 a 150 mm Giro: -90° a 90° Suporte separavel: Sim (suporte separavel com ajuste por parafuso)
Controles externos	Botões	Botão ON/OFF Volume MENU/ENTRAR OD Entrada Modo de jogo
	Funções	Contraste Ponto alvo Brilho OD Satur.6-eixos DTS (modelos selecionados) Temp. de cor ULMB Luz azul Inic rápido eColor Modo de jogoh Gama Desílgar carga USB Adaptive contrast Idioma Dark boost Tempo limite OSD sRGB Mode Seleção de sinai de entrada (somence nos modelos com entrada dupla) Saturar Display Information (Informações sobre o visor) Refresh rate number Reinicializar Transparência Sair
Todas as espécicasções estáu sujeitas a alterações semawkis právio.

Encontre manuais e outros documentos para seu produto Acer no site de suporte da Acer.

O consumo de energia anual é calculado com base no consumo de energia normal por 4 horas por dia, 365 dias por ano.

• Ka6enb nepeaui CnHaiB iD MOHITopa do KOMN'IOTepa 3HOCINBCa a6o noUKoJKeHH. Ha PK-MOHITop po3nIa7e piDHa a6o noTpanNB doU.
• PK-MoHiTop a60 Kopnyc noIkoJKeHo.

Пи徳ЕднаннЯ MOHITOPAdo OCHOBNI

1. BnMItb MOHITOp 3 ynaKOBKn. 2.Пд'едаiteпдставк do ochobn (Дя Deякx Modene). 3.Поверніть 3а罗马尼网罗BOO CTPIKHO,TOB 3aФICKYBaTN.OCHOBY MAE 6bTN 3aФICKOBAHO NaICTABU(ДЯ Deякx MoDJIeN).
2. Pnikpinitb OCHOBy Do NiDCTabKN, NOBepTaOuN TBnHT 3a DOnOMORoCneuaIbHOrO IHcTpymeHa bO MoHeTn (dna Deeknx MoeJeNe).

Пи'ЕнаннЯ MOHITopa Do KOMN'IOTepa

1. BümMKHiTb MOHITOp Ta BImMtB KaBeJIb XJINBJeHHa KOMn'IoTEpa.
2. 2-1Пд'снайткабелHDMI

a. IpepeBipTe, Mu MoHITOp Ta KOMn'HTep BUMKHEHO. b.Пд'една Te Ka6eJb HDMI Do KOMn'IoTepa.

2-2ПiД'ЕнайтЕ Кавел DP

a. Ipepeipte, yu MOHITOP Ta KOMN'tep BUMKHEHO. b.Пд'еднаiteKa6eIbDPdoKOMn'tepa.

3.Пд'еднaiteaydikoabel（doaTkoBO） 4. BctaBte Ka6eIb XJbENHRA MOHTOPA B PO3cM dIra Ka6eIIO XJbENHRA Ha 3aIbn paenEI MOHTOPA. 5. BCTABTe ka6eJI KINBHeHHa KOMn'HOtepa Ta MoHITopa B Hau6JnxKyu po3eTky. 6. Bn6epihtb hanautybaHHa YBIMK/BIMK.3apxJkaHnRA USB y BmMKHeHOMy CTaHI, 10c yBIMKHTN/BIMKHTnФhku3o 3apxJkaHnHape3 USB y BIMMKHeHOMY CTaHI.

30bhiHHeIeIeMeHTNKepyBaHHa

Homep	Пiktorpama	Еlement	Опс
1,2		Конькалдимахор ЖИВLEHЯ	УвIMКненяВИМКненя MOHIТОп. Сини КОлг ВаЗуЕ на ВВIMКненя ЖИВLEHЯ.ЖOBТИКОлг ВАЗуЕ на реким OчIKYBAHнЯ/ЗAOДжЕннЯ eNEKTPOEHEPRII.
3	MENU	Фунштей ekран Horо МEHО	Натисайда посярени度过 ekран Horо мEHО.Натисайда посяр一定会 вEVDEнн� ВИБOPУВЕраханOMU мEHО.
4	Input	Конькал bIXIDHORO СИГнAHу	Натисль, сиоб 3MiHITи джерень ВIXIDHORO сИГнAHу.
5	+	Конькал rYCHOCTi	Натисль, сиоб akTINbYBaTи NOB3yHOK КерУВANHЯ рYCHICTIO.
6		OD	Натисль КлиБИшду увIMКненя Фунштей OD i НаштУВANHЯ по？ рекиму 3ВИЧАйн и abo ГранчIH. Я科协 по ekранне мEHО bIXIDKPIte, Натисль по вEVDEнн� ВИБOPУ.
7	G	Irfobni рекIM	Натисль, сиоб зауctити засб КерУВANHЯ Irfobni рекIM.

IpaBoWi HOpMn Ta 3axoDi 6e3neKn

Declaro, sob minha responsabilidade, que o produto:

Product:

Trade Name:

Model Number:

SKU Number:

LCD Monitor

Acer

XB271HK

XB271HKxxxxxx

Ao que se refere esta declaração está em conformidade com a norma pertinente ou outros documentos de padronização:

EN55022:2010 Class B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Class D EN61000-3-3:2008 EN60950-1:2006/A11:2009/A1:2010+A12:2011 Regulation (EC) No. 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

Aqui declara que o produto acima está em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva EMC 2004/108/EC, Diretiva de Baixa Voltagem 2006/95/EC, a Diretiva RoHS 2011/65/EU e a Diretiva 2009/125/EC que diz respeito à criação de um quadro para definir os requisitos de concepção ecológica dos produtos relacionados com a energia.

Ano para início da fixação da marca CE 2015.
