XB271HK - Monitor ACER - Bezplatný návod k obsluze

Typ produktu	LCD monitor
Značka	ACER
Model	XB271HK
Velikost obrazovky	27 palců (69 cm)
Maximální rozlišení	3840 x 2160 při 60 Hz
Technologie panelu	IPS (In-Plane Switching)
Jas	300 cd/m² (typicky)
Kontrast	1000:1
Doba odezvy	4 ms (z šedé do šedé)
Pozorovací úhel	178° horizontálně / 178° vertikálně
Počet barev	1,07 miliardy
Frekvence	Horizontální: 31-135 kHz, Vertikální: 24-75 Hz
Konektory	HDMI 19 pinů, DP 20 pinů, USB 3.0 x 4
Integrované reproduktory	2 W x 2 (volitelné)
Napájení	100-240 V, 50/60 Hz
Spotřeba (v provozu)	71,5 W (typicky)
Spotřeba (v pohotovostním režimu)	0,42 W (typicky)
Třída energetické účinnosti	C
Rozměry (Š x V x H)	614,0 x 401,4~551,4 x 268,4 mm
Hmotnost netto	7,0 kg
Nastavení výšky	0 až 150 mm
Náklon	-5° až +35°
Rotace	-30° až +30°
Pivot	-90° až 90°
Údržba	Čistěte měkkým hadříkem a bezrozpouštědlovým roztokem; nikdy nestříkejte tekutinu přímo na obrazovku.
Provozní teplota	5 °C až 35 °C
Skladovací teplota	-20 °C až 60 °C

Často kladené otázky - XB271HK ACER

Jak čistit obrazovku monitoru?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte bezrozpouštědlový čisticí roztok na měkký hadřík (nikdy nestříkejte přímo na obrazovku) a jemně otřete. Nepoužívejte prostředky obsahující čpavek nebo alkohol.

Jaké je maximální podporované rozlišení?

Maximální rozlišení je 3840 x 2160 při 60 Hz přes HDMI nebo DP.

Jak nastavit výšku monitoru?

Monitor má nastavení výšky 0 až 150 mm. Uchopte základnu a jemně zvedněte nebo snižte obrazovku.

Mohu použít kabel VGA?

Monitor nemá port VGA. Použijte vstupy HDMI nebo DisplayPort.

Jak aktivovat herní režim?

Stiskněte tlačítko G (Herní režim) na zadní straně monitoru pro přístup k herním nastavením (zaměřovač, OD atd.).

Co dělat, když obrazovka zůstane černá?

Zkontrolujte, zda je napájecí kabel zapojený a vypínač napájení zapnutý. Ujistěte se, že signálový kabel (HDMI/DP) je správně připojen k počítači a že je počítač zapnutý.

Je monitor kompatibilní s montáží VESA?

Ano, monitor je kompatibilní s VESA. Můžete odstranit stojan a použít standardní držák na zeď.

Jak snížit spotřebu energie?

Používejte režim automatického pohotovostního režimu (monitor přejde do pohotovostního režimu po nečinnosti) a nastavte jas na pohodlnou úroveň. Monitor spotřebovává 0,42 W v pohotovostním režimu a 0,39 W ve vypnutém stavu.

Mohu používat funkci USB, když je monitor vypnutý?

Ano, pokud je v nabídce OSD aktivována funkce Nabíjení USB při vypnutí, porty USB zůstávají napájené i při vypnutém monitoru.

Kde najdu aktualizace ovladače nebo firmwaru?

Navštivte oficiální web podpory Acer (www.acer.com) a vyhledejte svůj model XB271HK pro stažení nejnovějších ovladačů a manuálů.

NÁVOD K OBSLUZE XB271HK ACER

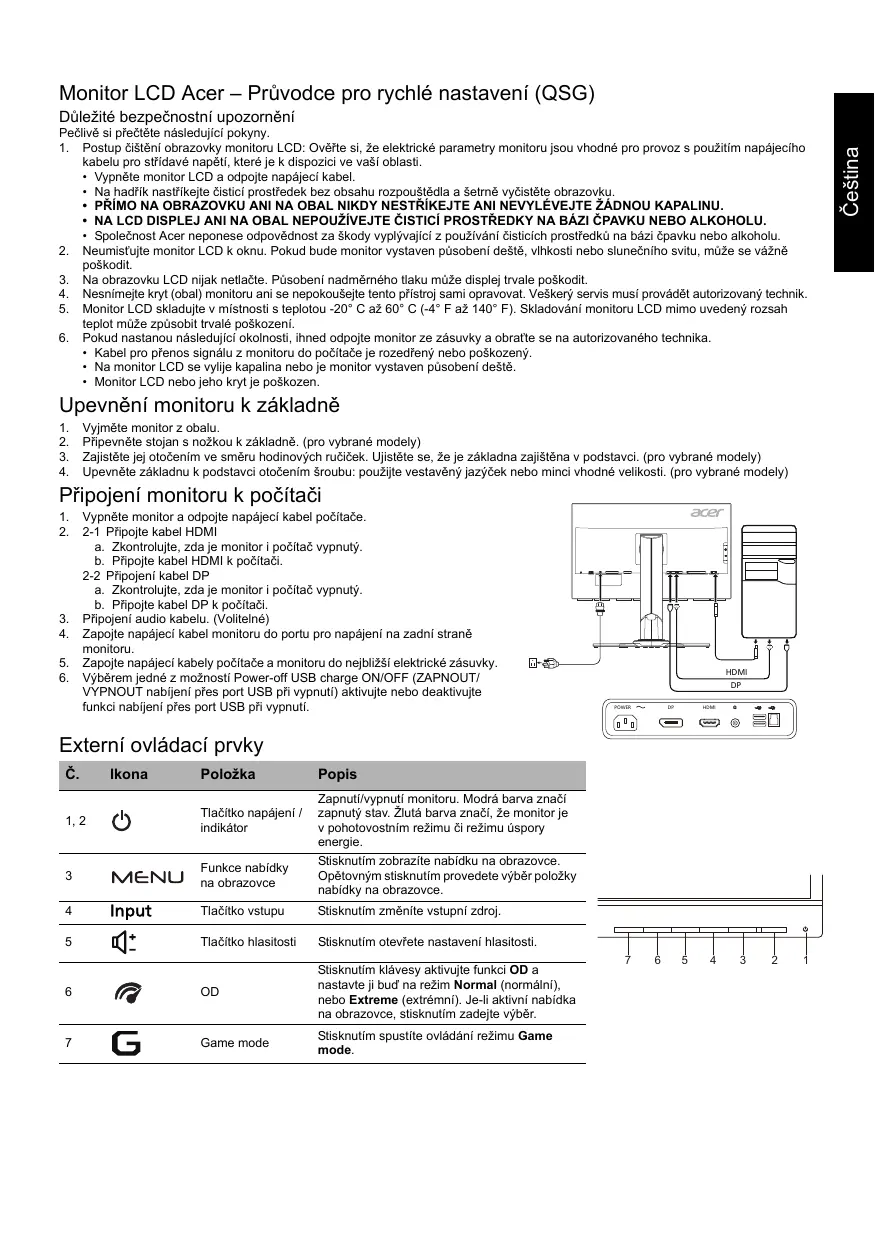

Monitor LCD Acer – Průvodce pro rychlé nastavení (QSG)

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postupujte podle těchto kroků: Ověřte, že elektrické napětí odpovídá napájecímu napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku. - Přímo na obrazovku ani na obal nikdy nestříkejte ani nevylévejte žádnou kapalinu. Na LCD displej ani na obal nepoužívejte čisticí prostředky na bázi čpavku nebo alkoholu. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou mezi -20 °C a 60 °C (-4 °F a 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.
6. Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený.
7. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
8. Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

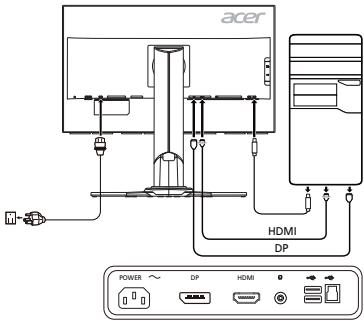

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.

2-2 Připojení kabelu DP a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojení audio kabelu. (Volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Vyberte možnost Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) a aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí.

Externí ovládací prvky

Č.	Ikona	Položka	Popis
1, 2	◎	Tlačitko napájení / indikátor	Zapnuti/vypnuti monitoru. Modrá barva značínapnuty stav. Zlutá barva značí, ze monitor je v pohotovostním režimu Či režimu ćsporyenergie.
3	MENU	Funkce nabidky na obrazovce	Stisknutim zobrazité nabídku na obrazovce. Opětovným stisknutim provedete výběr položky nabídky na obrazovce.
4	Input	Tlačitko vstupu	Stisknutim změníté vystupné zdroj.
5	◎+	Tlačitko hlasitosti	Stisknutim otevřete nastavení hlasitosti.
6	◎	OD	Stisknutim klávesy aktivujte funkci OD a nastavte ji bud na režim Normal (normálni), nebo Extreme (extrénni). Je-li aktivić nabídka na obrazovce, stisknutim zadeje výběr.
7	G	Game mode	Stisknutim spustite ovladání režimu Game mode.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálního zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zajišťují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Pokud toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím a zapnutím zařízení, je uživateli doporučeno pokusit se rušení odstranit jedním z následujících opatření!

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojeno.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acr Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2004/108/EC, 2006/95/EC (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Všechna připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup/výstup, terminály, tiskárny apod.) certifikovaná v souladu s limity třídy B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantované Federálním úřadem pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte v určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Tříděná recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajišťuje recyklaci zařízení způsobem, který ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém		Barevný LCD TFT
	Velikost		27"W (69 cm)
	Rozteč pixelù		0,1552 mm (horizontal) × 0,1552 mm (vertikalně)
	Jas		300 cd/m2(typický)
	Krontrast		1000:1
	Uhel sledováni		178° (horizontal) 178° (vertical) (CR=10)
	Doba odezvy		4 ms (GTG)
	Typ panelu		Přepinámí v ploše (IPS)
	Video		R, G, B analogové rozhrani
	Horizontal frevence		31-135 kHz
	Vertikální frevence		24-75 Hz
Zobrazení			1,07 milliard
Frekvence bodù			594 MHz
Maximálíné Rozlěsení			3840 × 2160 př 60 Hz
Funkce Plug & Play			VESA DDCCI/DDC2B
Trfda energetické efektivity			C
*Ročné spotfěba energia			74 (kWh) (pro model se vystupem HDMI)
Spotfěba energia (při jsu 200 nitú)	Režim Zapnuto		71,5 W (typicky)
	Režim spánku		0,42 W (typicky)
	Režim Vypnuto		0,39 W (typicky)
Konektor vstupu			HDMI 19 kolíků DP 20 kolíků
Vystupné videosignál			HDMI DP
Reproduktory			2 W x 2 (pouze model se zvukovým vystupem) (volitelné)
USB			USB 3.0 x 4
Maximálíné velikost obrazovky			Horizontalne: 596, 16 mm Vertikálně: 335,34 mm
Zdroj napajéní			100-240 V, 50/60 Hz
Podminky okolního prostřédí			Provožné teplata: 5 °C až 35 °CSkladovací teplata -20 °C až 60 °CProvožné vlhkest: 10 % až 85 %
Rozměry			614,0 (S) × 401,4 ~ 551,4 (V) × 268,4 (H) mm
Hmotnost (Cistá)			7,0 kg (Cistá)
Technické udaje mechanismu			Nakloněné: -5° až +35° (pro uhel zdvihu lze dosaúnout záklonu 35 stupné pouze v nejvyssím bodé)Otačné: -30° až +30°Nastaveni výško: 0 mm až 150 mmOtočné: -90° až 90°Odnilmatěny stojan: Ano (odnilmatěny stojan s nozkou a uvolněím pomoci šroubu)
Externi ovládací prvyk	Spinače a tlačíka		Tlačíkno napajéní Hlasitost NABÍDKA/ENTER OD Vstup Game mode
	Funkce		Kontrast Zaměřováč Jas OD 6osá systost DTS (vybrané modely) Teplota barev ULMB Modré světlo Rychlý start eColor Hemi režim Jas Nabjení přes port USB př i vypnutí Adaptive contrast Jazyk Dark boost Časyov limit nabidky na obrazovce Režim sRGB Vybré vystupního signálu (pouze u modelu s duálím vystupem) Sytost Informace o displeji Refresh rate number Resetovat Transparentnost Ukoncít
Jakékoli technické udaje zafrizení mohou být zmirnéby bez předchozihó upozerněni.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer. *Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Důležité bezpečnostní pokyny

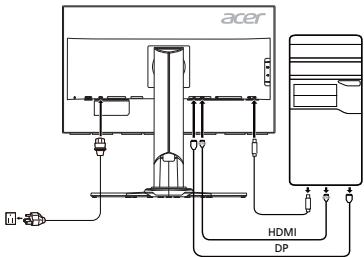

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojte kabel HDMI

a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel HDMI k počítači.

2-2 Připojte kabel DP a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte kabel DP k počítači.

1. Připojte audio kabel. (Volitelné)
2. Připojte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do elektrické zásuvky v dosahu.
4. Pro zapnutí/vypnutí funkce nabíjení přes USB vyberte Power-off USB charge ON/OFF.

Vnější ovladače

Č.	Ikona	Položka	Popis
1,2	∅	Tlačidlo/kontrolka napájania	Služi na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou.
3	MENU	Funkcie OSD	Stlačením zobrazite ponuk OSD. Opátovnám stlačením zadáte výber v ponuke OSD.
4	Input	Tlačidlo Vstup	Stlačením tlačidla prepnite vystupné zdroje.
5	+	Tlačidlo Hlasitost	Stlačením tlačidla aktivujte systém na ovládanie hlasitosti.
6		OD	Stlačením tlačidla aktivujte funkciu OD a nestavte ju do režimu Normáne alebo Extremne. Ak je ponuka OSD aktivna, stlačením toto tlačidla vstúpite do možnosti výberu.
7	G	Režim hra	Stlačením tlačidla aktivujte ovládanie položky Režim hra.

Předpisy a bezpečnostní upozornění

V rámci prevence před poškozením nezdvihujte monitor za jeho podstavec.
