XB271HK - Monitori ACER - Ilmainen käyttöohje ja opas

Tuotetyyppi	LCD-näyttö
Tuotemerkki	ACER
Malli	XB271HK
Näytön koko	27 tuumaa (69 cm)
Enimmäisresoluutio	3840 x 2160 60 Hz
Paneelitekniikka	IPS (In‑Plane Switching)
Kirkkaus	300 cd/m² (tyypillinen)
Kontrasti	1000:1
Vasteaika	4 ms (harmaa–harmaa)
Kuvakulma	178° vaaka / 178° pysty
Värien määrä	1,07 miljardia
Taajuudet	Vaaka: 31‑135 kHz, Pysty: 24‑75 Hz
Liittimet	HDMI 19-nastainen, DP 20-nastainen, USB 3.0 x 4
Sisäiset kaiuttimet	2 W x 2 (valinnainen)
Virtalähde	100‑240 V, 50/60 Hz
Virrankulutus (käynnissä)	71,5 W (tyypillinen)
Virrankulutus (valmiustila)	0,42 W (tyypillinen)
Energiatehokkuusluokka	C
Mitat (L x K x S)	614,0 x 401,4~551,4 x 268,4 mm
Nettopaino	7,0 kg
Korkeudensäätö	0–150 mm
Kallistus	-5° – +35°
Kierto	-30° – +30°
Kääntö	-90° – 90°
Huolto	Puhdista pehmeällä liinalla ja liuottimettomalla liuoksella; älä koskaan suihkuta nestettä suoraan näytölle.
Käyttölämpötila	5 °C – 35 °C
Säilytyslämpötila	-20 °C – 60 °C

Usein kysytyt kysymykset - XB271HK ACER

Kuinka puhdistaa näytön?

Sammuta näyttö ja irrota virtajohto. Suihkuta liuotinvapaata puhdistusliuosta pehmeälle liinalle (älä koskaan suihkuta suoraan näytölle) ja pyyhi varovasti. Älä käytä ammoniakkia tai alkoholia sisältäviä tuotteita.

Mikä on tuettu enimmäisresoluutio?

Enimmäisresoluutio on 3840 x 2160 60 Hz HDMI- tai DP-liitännällä.

Kuinka säätää näytön korkeutta?

Näytössä on korkeudensäätö 0–150 mm. Tartu jalustaan ja nosta tai laske näyttöä varovasti.

Voinko käyttää VGA-kaapelia?

Näytössä ei ole VGA-porttia. Käytä HDMI- tai DisplayPort-tuloja.

Kuinka aktivoin pelitilan?

Paina näytön takana olevaa G (pelitila)-painiketta päästäksesi peliasetuksiin (tähtäinpiste, OD jne.).

Mitä tehdä, jos näyttö pysyy mustana?

Tarkista, että virtajohto on kytketty ja virtakytkin on päällä. Varmista, että signaalikaapeli (HDMI/DP) on kunnolla kiinni tietokoneessa ja että tietokone on päällä.

Onko näyttö yhteensopiva VESA-kiinnityksen kanssa?

Kyllä, näyttö on VESA-yhteensopiva. Voit irrottaa jalustan ja käyttää tavallista seinätelinettä.

Kuinka vähentää virrankulutusta?

Käytä automaattista valmiustilaa (näyttö siirtyy valmiustilaan käyttämättömänä) ja säädä kirkkaus sopivalle tasolle. Näyttö kuluttaa 0,42 W valmiustilassa ja 0,39 W sammutettuna.

Voinko käyttää USB-toimintoa, kun näyttö on sammutettu?

Kyllä, jos USB-lataus sammutettuna -toiminto on käytössä OSD-valikossa, USB-portit saavat virtaa, vaikka näyttö on sammutettu.

Mistä löydän ohjain- tai laiteohjelmistopäivitykset?

Siirry Acerin viralliselle tukisivustolle (www.acer.com) ja etsi mallisi XB271HK ladataksesi uusimmat ajurit ja käyttöoppaat.

KÄYTTÖOHJE XB271HK ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 - +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
12. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näyttö pakkauksestaan.
2. Kiinnitä jalusta tukeen (tietyissä malleissa).
3. Lukitse kiertämällä myötäpäivään. Varmista, että tukiosa on lukittu jalustaan (tietyissä malleissa).
4. Kiinnitä tukiosa jalustaan kiertämällä ruuvia litteäpäisellä ruuvimeisselillä tai sopivalla kolikolla (tietyissä malleissa).

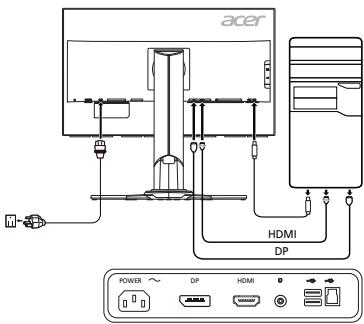

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä HDMI-kaapeli.

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapeli tietokoneeseen.

2-2 Liitä DP-kaapeli. a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

1. Liitä äänikaapeli. (valinnainen)
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.
4. Voit ottaa Virta päällä USB-lataus -toiminnon käyttöön taipumalla käytöstä valitsemalla Virta päällä USB-lataus.

Ulkoiset ohjauslaitteet

Nro	Kuvake	Kohta	Kuvaus
1, 2	B	Virtapainike/merkkivalo	Kytkee näytön virran päläle ja pois pälätä. Sininen merkkivalo tarkoittaa, että virta on kytkettynä. Oransii merkkivalo tarkoittaa valmiustilaa/ virransästötilaa.
3	MENU	OSD-toiminnot	Painamalla tätä saat OSD:n nakyviin. Painamalla uudulleen voit tehdä valinnan OSD:ssä.
4	Input	Tulo-painike	Painamalla painiketta voit vaihtaa tulolähdettä.
5	A+	Äänenvoim.-painike	Painamalla painiketta voit ottaa äänenvoimakkuuden liukusätimen käytöön.
6	G	OD	Ota OD-toiminto käytöön painamalla painiketta ja aseta sen tilaksi joko Normaalii tai Äärmmäinen. Jos OSD on käytössä, voit tehdä valinnan painamalla painiketta.
7	G	Pelitila	Painamalla painiketta voit avata Pelitilan hallintavalikon.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitään takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjä kehotetaan korjaamaan häiriö jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• Pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2004/08/EY, pienjännitedirektiivi 2006/95/EY, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energian liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää vain sellaisia oheislaitteita (tiedonsiirtolaitteet, päätteet, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjärestelmä	TFT Color LCD
	Koko	27"W (69 cm)
	Pikselivali	0,1552 mm (V) x 0,1552 mm (P)
	Kirkkaus	300 cd/m2(typillinen)
	Kontrasti	1000:1
	Katselukulma	178° (V) 178° (P) (CR=10)
	Vasteaika	4 ms (G/G)
	Panellityppi	In-Plane Switching (IPS)
	Video	R, G, B analoginen liitäntä
	H-taajus	31 kHz - 135 kHz
	V-taajus	24 - 75 Hz
Näytövärit		1,07 miljardia
Pistekellotaajuus		594 MHz
Enimmästarkkuus		3840 x 2160 @ 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Energiatehokkuusluokka		C
*Vuosittainen energiankulutus		74 (kWh) (HDMI-tulomallissa)
Virrankulutus (200 niti)	Päälä	71,5 W (ttypillinen)
	Lepotila	0,42 W (ttypillinen)
	Pois	0,39 W (ttypillinen)
Tulolitäntä		HDMI 19-nastainen DP 20-nastainen
Videotulosignaali		HDMI DP
Kaiuttimet		2 W x 2 (vain äätitulomalli) (valinnainen)
USB		USB 3.0 x 4
Näytöruudun enimmäskoko		Vaakasuora: 596,16 mm Pystysuora: 335,34 mm
Virtualhde		100 - 240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 5 - 35 °C Varastointilampötila: -20 - +60 °C Ilmankosteus: 10 - 85 %
Mitat		614,0 (L) x 401,4 - 551,4 (K) x 268,4 (S) mm
Paino (netto)		7,0 kg (netto)
Mekanism tiedot		Kallistus: -5° - +35° (kaltevuuskulman 35 steen kallistus on mahdollinen vain korneimmassa pisteessä) Kierto: -30° - +30° Korkeunden säätö: 0 - 150 mm Nivelöinti: -90° - 90° Irotrettava jalusta: Kyllä (irrotettava jalusta, jossa on vapautsruuvi)
Ulkoiset ohjauslaitteet	Kytkimet/painikkeet	Virtapainke VALIKKO/SYÖTÄ Tulo Pelitila Tähtäspiste OD Pelitila
	Toiminnot	Kontrasti Kirkkaus 6-aksel. satur. Värin lampaïsys Sininen valo eColor Gamma Adaptive contrast Dark boost sRGB Mode Kyllästä Refresh rate number Läpikuultavuus Lopeta
Kaikkia teknisä tietoja voidaan muuttaa ilman ennakkoiimoitusa.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla. *Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
