XB271HK - Monitor ACER - Brezplačna navodila za uporabo

Vrsta izdelka	LCD monitor
Znamka	ACER
Model	XB271HK
Velikost zaslona	27 palcev (69 cm)
Maksimalna ločljivost	3840 x 2160 pri 60 Hz
Tehnologija plošče	IPS (In‑Plane Switching)
Svetlost	300 cd/m² (tipično)
Kontrast	1000:1
Odzivni čas	4 ms (sivo do sivo)
Zorni kot	178° vodoravno / 178° navpično
Število barv	1,07 milijarde
Frekvence	Vodoravno: 31‑135 kHz, Navpično: 24‑75 Hz
Priključki	HDMI 19-pinski, DP 20-pinski, USB 3.0 x 4
Vgrajeni zvočniki	2 W x 2 (izbirno)
Napajanje	100‑240 V, 50/60 Hz
Poraba (vklopljeno)	71,5 W (tipično)
Poraba (mirovanje)	0,42 W (tipično)
Razred energetske učinkovitosti	C
Dimenzije (Š x V x G)	614,0 x 401,4~551,4 x 268,4 mm
Neto teža	7,0 kg
Nastavitev višine	0 do 150 mm
Naklon	-5° do +35°
Vrtenje	-30° do +30°
Zasuk	-90° do 90°
Vzdrževanje	Čistite z mehko krpo in raztopino brez topil; nikoli ne pršite tekočine neposredno na zaslon.
Delovna temperatura	5 °C do 35 °C
Temperatura skladiščenja	-20 °C do 60 °C

Pogosto zastavljena vprašanja - XB271HK ACER

Kako očistiti zaslon monitorja?

Ugasnite monitor in izključite napajalni kabel. Poškropite čistilno raztopino brez topil na mehko krpo (nikoli ne pršite neposredno na zaslon) in nežno obrišite. Ne uporabljajte izdelkov z amoniakom ali alkoholom.

Kakšna je največja podprta ločljivost?

Največja ločljivost je 3840 x 2160 pri 60 Hz prek HDMI ali DP.

Kako nastaviti višino monitorja?

Monitor ima nastavitev višine od 0 do 150 mm. Primite podnožje in nežno dvignite ali spustite zaslon.

Ali lahko uporabim kabel VGA?

Monitor nima vrat VGA. Uporabite vhode HDMI ali DisplayPort.

Kako aktivirati igralni način?

Pritisnite gumb G (Igralni način) na zadnji strani monitorja za dostop do igralnih nastavitev (točka ciljanja, OD, itd.).

Kaj storiti, če zaslon ostane črn?

Preverite, ali je napajalni kabel priključen in ali je stikalo za napajanje vklopljeno. Prepričajte se, da je signalni kabel (HDMI/DP) pravilno povezan z računalnikom in da je ta vklopljen.

Ali je monitor združljiv z montažo VESA?

Da, monitor je združljiv z VESA. Lahko odstranite stojalo in uporabite standardni stenski nosilec.

Kako zmanjšati porabo energije?

Uporabite samodejni način mirovanja (monitor preide v mirovanje po neaktivnosti) in nastavite svetlost na udobno raven. Monitor porabi 0,42 W v mirovanju in 0,39 W v izključenem stanju.

Ali lahko uporabljam funkcijo USB, ko je monitor izklopljen?

Da, če je funkcija Polnjenje USB v izklopljenem stanju omogočena v meniju OSD, ostanejo vrata USB napajana tudi, ko je monitor izklopljen.

Kje najti posodobitve gonilnika ali vdelane programske opreme?

Obiščite uradno spletno mesto podpore Acer (www.acer.com) in poiščite svoj model XB271HK, da prenesete najnovejše gonilnike in priročnike.

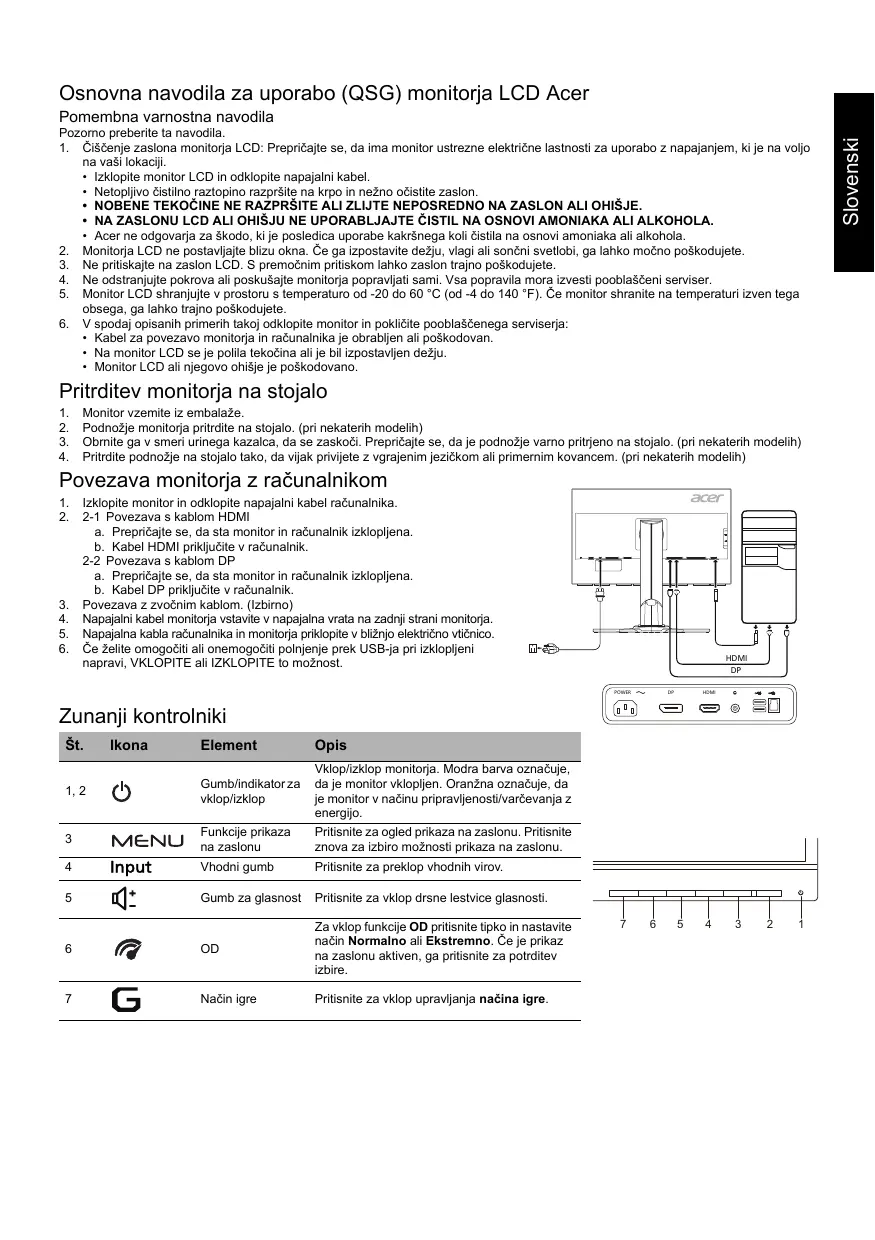

NAVODILA ZA UPORABO XB271HK ACER

Priklop monitorja na računalnik

Pomembna varnostna navodila

Pozorno preberite ta navodila.

1 na vaši lokaciji.

• Izklopite monitor LCD in odklopite napajalni kabel.
• Netopljivo čistilno raztopino razpršite na krpo in nežno očistite zaslon.
• NOBENE TEKOČINE NE RAZPRŠITE ALI ZLIJTE NEPOSREDNO NA ZASLON ALI OHIŠJE.
• NA ZASLONU LCD ALI OHIŠJU NE UPORABLJAJTE ČISTIL NA OSNOVI AMONIAKA ALI ALKOHOLA.
• Acer ne odgovarja za škodo, ki je posledica uporabe kakršnega koli čistila na osnovi amoniaka ali alkohola.
• Monitorja LCD ne postavljajte blizu okna. Če ga izpostavite dežju, vlagi ali sončni svetlobi, ga lahko močno poškodujete.
• Ne pritiskajte na zaslon LCD. S premočnim pritiskom lahko zaslon trajno poškodujete.
• Ne odstranjujte pokrova ali poskušajte monitorja popravljati sami. Vsa popravila mora izvesti pooblaščeni serviser.
• Monitor LCD shranjujte v prostoru s temperaturo od -20 do 60 °C (od -4 do 140 °F). Če monitor shranite na temperaturi izven tega obsega, ga lahko trajno poškodujete.
• V spodaj opisanih primerih takoj odklopite monitor in pokličite pooblaščenega serviserja:
• Kabel za povezavo monitorja in računalnika je obrabljen ali poškodovan.
• Na monitor LCD se je polila tekočina ali je bil izpostavljen dežju.
• Monitor LCD ali njegovo ohišje je poškodovano.

Pritrditev monitorja na stojalo

1. Monitor vzemite iz embalaže.
2. Podnožje monitorja pritrdite na stojalo. (pri nekaterih modelih)
3. Obrnite ga v smeri urinega kazalca, da se zaskoči. Prepričajte se, da je podnožje varno pritrjeno na stojalo. (pri nekaterih modelih)
4. Pritrdite podnožje na stojalo tako, da vijak privijete z vgrajenim jezičkom ali primernim kovancem. (pri nekaterih modelih)

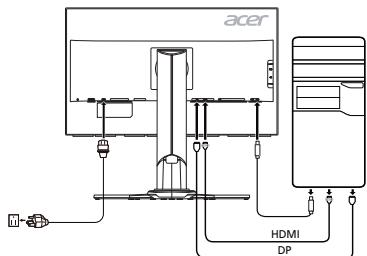

Povezava monitorja z računalnikom

1. Izklopite monitor in odklopite napajalni kabel računalnika.
2. 2-1 Povezava s kablom HDMI

a. Prepričajte se, da sta monitor in računalnik izklopljena. b. Kabel HDMI priključite v računalnik.

2-2 Povezava s kablom DP

1. Povezava z zvočnim kablom. (Izbirno)
2. Napajalni kabel monitorja vstavite v napajalna vrata na zadnji strani monitorja.
3. Napajalna kabla računalnika in monitorja priklopite v bližnjo električno vtičnico.
4. Če želite omogočiti ali onemogočiti polnjenje prek USB-ja pri izklopljeni napravi, vklopite ali izklopite to možnost.

Zunanji kontrolniki

Št.	Ikona	Element	Opis
1,2		Gumb/indikator za vklop/izklop	Vklop/izklop monitorja. Modra barva označuje, da je monitor vklopljen. Oranžna označuje, da je monitor v načinu prijavlenosti/varčevanja z energijo.
3	MENU	Funkcjie prikazana zaslonu	Pritisnite za ogled prikazna na zaslonu. Pritisnite znova za izbiro možnosti prikazna na zaslonu.
4	Input	Vhodni gumb	Pritisnite za preklop vhodnih virov.
5	+	Gumb za glasnost	Pritisnite za vklop drsne lestvice glasnosti.
6		OD	Za vklop funkcjie OD pritsnite tipko in nastavite način Normalno ali Ekstremno. Če je prikaz na zaslonu aktiven, ga pritsnite za potrditev izbire.
7	G	Način igre	Pritisnite za vklop upravljanja načina igre.

Predpisi in varnostna obvestila

Naprava je bila preizkušena in izpolnjuje pogoje, določene za digitalne naprave razreda B v skladu s 15. členom pravil FCC. Mejne vrednosti so postavljene, da bi uporabnike zaščitile pred škodljivimi motnjami v stanovanjskih napeljavah. Naprava ustvarja, uporablja in lahko oddaja radiofrekvenčno energijo. Če jo namestite in uporabljate v nasprotju s temi navodili, lahko povzroča škodljive motnje v radijski komunikaciji.

Kljub temu ne zagotavljamo, da pod določenimi pogoji do teh frekvenc ne bi prišlo. Če naprava povzroča škodljive motnje v radijskem ali televizijskem sprejemu, kar lahko ugotovite tako, da jo vklopite in izklopite, uporabnikom svetujemo, naj motnje poskusajo odpraviti na naslednje načine:

Preusmerite ali prestavite sprejemno anteno. - Povečajte razdaljo med napravo in sprejemnikom. - Priklopite napravo na vtičnico v drugem krogotoku kot sprejemnik. - Za pomoč se obrnite na zastopnika ali izkušenega radijskega/televizijskega serviserja.

Izjava o skladnosti CE

S tem družba Acer 104/18. Izjavlja, da je ta monitor LCD v skladu z bistvenimi zahtevami in drugimi ustreznimi določili direktive o elektromagnetni združljivosti 2004/108/ES, direktive o nizki napetosti 2006/95/ES, direktive RoHS 2011/65/EU in direktive 2009/125/ES glede vzpostavljanja okvira za določanje zahtev za okolju prijazno zasnovo energetskih izdelkov.

Obvestilo:

Da ne bi poškodovali monitorja, ga ne dvigujte tako, da ga držite za podnožje.

Obvestilo: Oklopljeni kabli

Za zagotavljanje skladnosti s predpisi o elektromagnetni združljivosti, morajo biti vse povezave z drugimi računalniškimi napravami vzpostavljene z oklopljenimi kabli.

Obvestilo: Zunanje naprave

Na opremo lahko priklopite le zunanje naprave (vhodne/izhodne naprave, terminale, tiskalnike in tako naprej), ki ustrezajo omejitvam razreda B. Uporaba zunanje opreme, ki tem pogojem ne ustreza, lahko povzroči motnje radijskega in televizijskega sprejema.

Pozor

Spremembe, ki jih ni izrecno odobril proizvajalec, lahko uporabniku odvzamejo pooblastilo za uporabo izdelka, ki jo dodeljuje Federal Communications Commission.

Pogoji delovanja

Ta naprava je skladna z določili 15. člena pravilnika FCC. Uporaba je dovoljena pod naslednjima pogojema: (1) naprava ne sme povzročati škodljivih motenj in (2) naprava mora sprejeti vse motnje, vključno z motnjami, ki bi lahko povzročile neželeno delovanje.

Obvestilo: Kanadski uporabniki

Ta digitalna naprava razreda B je v skladu s kanadskim predpisom ICES-003.

Odlaganje odpadne opreme uporabnikov v zasebnih gospodinjstvih v Evropski uniji

Ta simbol na izdelku ali njegovi embalaži označuje, da izdelka ne smete zavreči z drugimi gospodinjskimi odpadki. Namesto tega je vaša odgovornost, da odpadno opremo zavržete tako, da jo predate na določenih zbirnih mestih za recikliranje odpadne električne in elektronske opreme. Z ločenim zbiranjem in recikliranjem odpadne opreme ob odlaganju boste pomagali pri ohranjanju naravnih virov in zagotavljanju, da bo reciklirana tako, da bosta zaščitena zdravje ljudi in okolje. Za več informacij o tem, kje lahko odložite odpadno opremo za recikliranje, pokličite občinski urad, podjetje za odvažanje gospodinjskih odpadkov ali trgovino, kjer ste kupili izdelek.

SPECIFIKACIJE

Zaslon LCD	Upravlajni system		Barvni TFT LCD
	Velikost		27"W (69 cm)
	Razdalja med pikami		0,1552 mm (V) x 0,1552 mm (N)
	Svetlost		300 cd/m2 (običajno)
	Krontrast		1000:1
	Vidni kot		178° (V) 178° (N) (CR=10)
	Odzivni Čas		4 ms (od G do G)
	Vrsta zaslona		Preklapljanje v ravnini (IPS)
	Video		Analogni vmesnik R, G, B
	Vodoravna frekventa		31-135 kHz
	Navpična frekventa		24-75 Hz
Prikazane barve			1,07 milijarde
Frekventa silkovnih pk			594 MHz
Največja ločljivost			3840 x 2160 pri 60 Hz
Plug & Play			VESA DDCCI/DDC2B
Razred energjske učinkovitosti			C
*Letna poraba energije			74 (kWh) (za model z vhodom HDMI)
Poraba energia (pri 200 nith)	Vklopljen		71,5 W (običajno)
	Način mirovanja		0,42 W (običajno)
	Izklopljen		0,39 W (običajno)
Vchodni príključki			HDMI z 19 nožicami DP z 20 nožicami
Vchodni videosignal			HDMI DP
Vchodni video signal			Vchodni: 596,16 mm Navpična: 335,34 mm
USB			USB 3.0 x 4
Največja velikost zaslona			Vchodni: 596,16 mm Navpična: 335,34 mm
Vir napajanja			100-240 V, 50/60 Hz
Okolski pogoji			Delovna temperatura: 5-35 °C Temperatura za shranjevanje: -20-60 °C Delovna vlžnost: 10-85 %
Mere			614,0 (Š) x 401,4 ~ 551,4 (V) x 268,4 (G) mm
Teža (neto)			7,0 kg (neto)
Specifikacja mehanizma			Nagib: -5+35° (35-stopinski kot nagiba je mogość le na najviȩjtoi矫ki) Sukanje: -30-30° Nastavitev vishe: 0-150 mm Vrtenje: -90-90° Snemljivo podnożje: Da (podnożje snamete tako, da odvjete vjak)
Zunanji kontrlniki	Stikalo/tipke		Gumb za vklopl/izklop CISnost MENI/VSTOP OD Vchod Način igre
	Funkcjë		Kontrast CISnust točka Svetlost OD Nasićenje po 6 oseh DTS (izbrani modeli) Barva temperatura ULMB Modra lučka Hitri zagon eColor Način igre Gama Polnjeni prek USB-ja pri izklopljeni napravi Adaptive contrast Jezik Dark boost Casovna omejiţev príkaza na zaslouni Način za sRGB Izbira vzhodnega signala (sa mo za model z dvojinim vhodom) Nasićenje Informacije o zaslouni Refresh rate number Ponastavitev Prozornost Izhod
Vse specifikacja se lahko spremenijo brez predhodnega obvestila.

Priročnike in druge dokumente o vašem Acerjevem izdelku si lahko ogledate na uradni Acerjevi strani za podporo.

*Letna poraba energije se izračuna s pomočjo običajne porabe energije pri uporabi 4 ure na dan in 365 dni na leto.

Jianyuanu LCDAcer Auerua (QSG)

CE izjava o usklaDENosti

Kompanija Acer ovime izjavljue da je ovj LCD monitor usklaaden sa osnovim zahtevima i drugim relevantn primodbama Direktive o elektronografienoj compatibilnesti 2004/108/EC, Direktive o niskom napu 2006/95/EC, Direktive RoHS 2011/65/EU i Direktive 2009/125/EC u pogledu uspostavljanja okvira za definisanje zahteva o eko-dizajna za prozivnode koji koriste elektricnu energiju.

Napomena:

Ovaj digitalni uredaj klase B uskladen je sa kanadskim standardom ICES-003.
