Tipo di prodotto	Monitor LCD
Marca	ACER
Modello	XB271HK
Dimensioni dello schermo	27 pollici (69 cm)
Risoluzione massima	3840 x 2160 a 60 Hz
Tecnologia del pannello	IPS (In‑Plane Switching)
Luminosità	300 cd/m² (tipico)
Contrasto	1000:1
Tempo di risposta	4 ms (grigio a grigio)
Angolo di visione	178° orizzontale / 178° verticale
Numero di colori	1,07 miliardi
Frequenze	Orizzontale: 31‑135 kHz, Verticale: 24‑75 Hz
Connettori	HDMI 19 pin, DP 20 pin, USB 3.0 x 4
Altoparlanti integrati	2 W x 2 (opzionale)
Alimentazione	100‑240 V, 50/60 Hz
Consumo (acceso)	71,5 W (tipico)
Consumo (standby)	0,42 W (tipico)
Classe di efficienza energetica	C
Dimensioni (L x A x P)	614,0 x 401,4~551,4 x 268,4 mm
Peso netto	7,0 kg
Regolazione in altezza	0 a 150 mm
Inclinazione	-5° a +35°
Rotazione	-30° a +30°
Pivot	-90° a 90°
Manutenzione	Pulire con un panno morbido e una soluzione senza solventi; non spruzzare mai liquido direttamente sullo schermo.
Temperatura di funzionamento	5 °C a 35 °C
Temperatura di stoccaggio	-20 °C a 60 °C

Domande frequenti - XB271HK ACER

Come pulire lo schermo del monitor?

Spegnere il monitor e scollegare il cavo di alimentazione. Spruzzare una soluzione detergente senza solventi su un panno morbido (non spruzzare mai direttamente sullo schermo) e asciugare delicatamente. Non utilizzare prodotti a base di ammoniaca o alcol.

Qual è la risoluzione massima supportata?

La risoluzione massima è di 3840 x 2160 a 60 Hz tramite HDMI o DP.

Come regolare l'altezza del monitor?

Il monitor dispone di una regolazione dell'altezza da 0 a 150 mm. Afferrare la base e sollevare o abbassare delicatamente lo schermo.

Posso utilizzare un cavo VGA?

Il monitor non dispone di una porta VGA. Utilizzare gli ingressi HDMI o DisplayPort.

Come attivare la modalità di gioco?

Premere il pulsante G (Modalità Gioco) sul retro del monitor per accedere alle impostazioni di gioco (mirino, OD, ecc.).

Cosa fare se lo schermo rimane nero?

Verificare che il cavo di alimentazione sia collegato e che l'interruttore di alimentazione sia acceso. Assicurarsi che il cavo di segnale (HDMI/DP) sia correttamente collegato al computer e che quest'ultimo sia acceso.

Il monitor è compatibile con il montaggio VESA?

Sì, il monitor è compatibile VESA. È possibile rimuovere il piede e utilizzare un supporto a parete standard.

Come ridurre il consumo energetico?

Utilizzare la modalità di sospensione automatica (il monitor entra in standby dopo inattività) e regolare la luminosità a un livello confortevole. Il monitor consuma 0,42 W in standby e 0,39 W spento.

Posso utilizzare la funzione USB quando il monitor è spento?

Sì, se la funzione Carica USB a spegnimento è attivata nel menu OSD, le porte USB rimangono alimentate anche quando il monitor è spento.

Dove trovare gli aggiornamenti del driver o del firmware?

Visitare il sito ufficiale del supporto Acer (www.acer.com) e cercare il modello XB271HK per scaricare gli ultimi driver e manuali.

MANUALE UTENTE XB271HK ACER

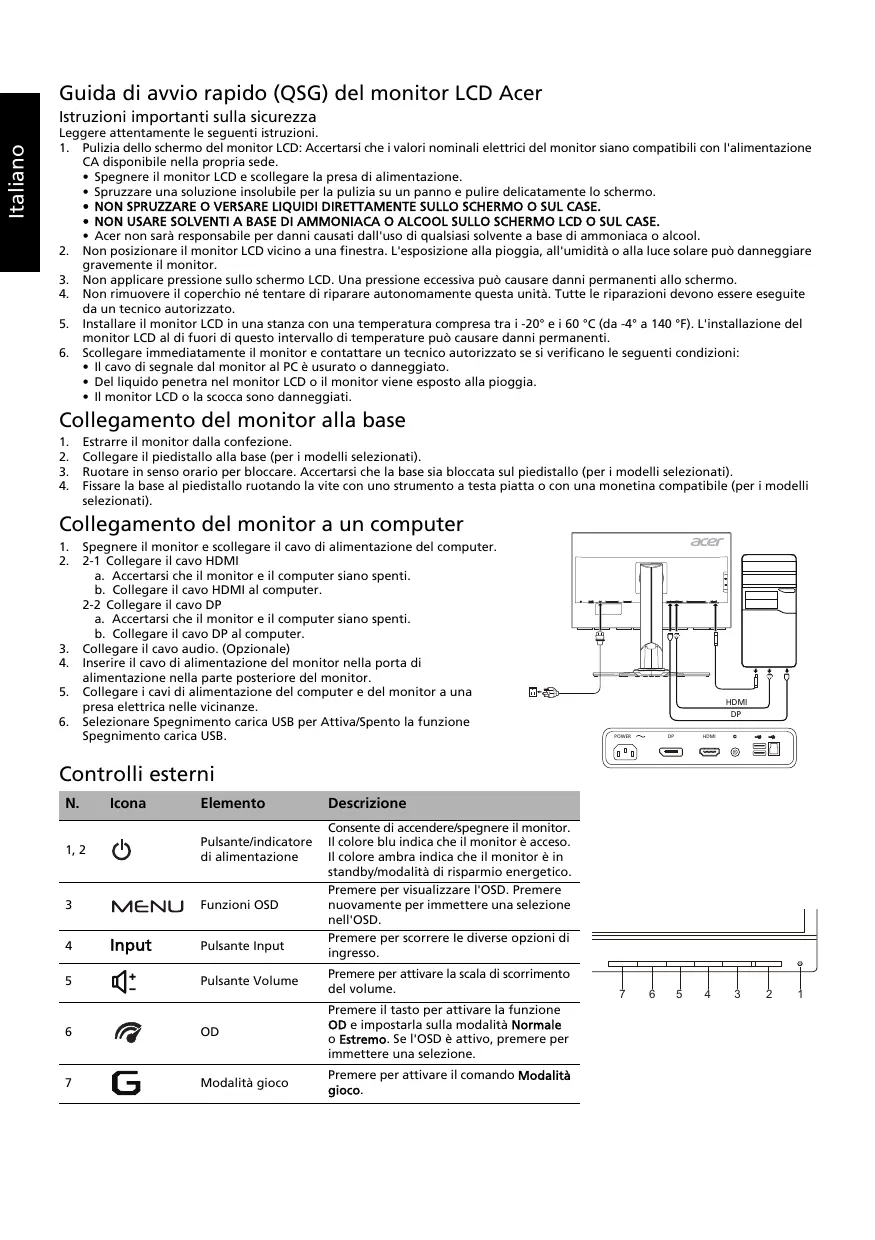

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
2. Spegnere il monitor LCD e scollegare la presa di alimentazione.
3. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
4. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
5. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.
6. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcol.
7. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
8. Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
9. Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
10. Installare il monitor LCD in una stanza con una temperatura compresa tra i -20°C e i 60°C (da -4°F a 140°F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
11. Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
12. Il cavo di segnale dal monitor al PC è usurato o danneggiato.
13. Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
14. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre il monitor dalla confezione.
2. Collegare il piedistallo alla base (per i modelli selezionati).
3. Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo (per i modelli selezionati).
4. Fissare la base al piedistallo ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

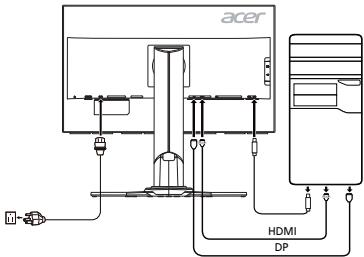

Collegamento del monitor a un computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo HDMI

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo HDMI al computer.

2-2 Collegare il cavo DP a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo DP al computer.

1. Collegare il cavo audio. (Opzionale)
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
3. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
4. Selezionare Spegnimento carica USB per Attiva/Spento la funzione Spegnimento carica USB.

Controlli esterni

N.	Icona	Elemento	Descrizione
1, 2	O	Pulsante/indicatore di alimentazione	Consente di accendere/spegnere il monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
3	MENU	Funzioni OSD	Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
4	Input	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
5	+	Pulsante Volume	Premere per attivare la Scala di scorrimento del volume.
6		OD	Premere il tasto per attivare la funzione OD e impostarla sulla modalità Normale o Estremo. Se l'OSD è Attivo, premere per immettere una selezione.
7	G	Modalità gioco	Premere per attivare il comando Modalità gioco.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisioni, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare o riposizionare l'antenna di ricezione. - Aumentare la distanza tra il dispositivo e il ricevitore. - Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore. Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisioni.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2004/108/CE, alla Direttiva sulla bassa tensione 2006/95/CE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutti i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi di ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione		LCD a colori TFT
	Dimensioni		27"W (69 cm)
	Passo del pixel		0,1552 mm (O) x 0,1552 mm (V)
	Luminosità		300 cd/m2 (Tipica)
	Contrasto		1000:1
	Angolo di visualizzazione		178° (O) 178° (V) (CR=10)
	Tempo di risposta		4 ms (da G a G)
	Tipo di pannello		In-Plane Switching (IPS)
	Video		Interfaccia analogica R, G, B
	Frequenza O		31 kHz - 135 kHz
	Frequenza V		24 - 75 Hz
Colori del display			1,07 milliardi
Dot Clock			594 MHz
Risoluzione massima			3840 x 2160 a 60 Hz
Plug & Play			VESA DDCCI/DDC2B
Classi di efficienza energetica			C
* Consumo energetico annuale			74 (kWh) (per i modelli con ingresso HDMI)
Consumo energetico (a 200 nits)	Modalità on		71,5 W (Tipico)
	Modality sospensione		0,42 W (Tipico)
	Modalità off		0,39 W (Tipico)
Connettore di ingresso			HDMI a 19 pin DP a 20 pin
Segnale video in ingresso			HDMI DP
Altoparlanti			2 W x 2 (solo nei modelli con ingresso audio) (opzionale)
USB			USB 3.0 x 4
Dimensione massiva dello schermo			Orizzontale: 596,16 mm Vertical: 335,34 mm
Fonte di alimentazione			100-240 V, 50/60 Hz
Considerazioni ambientali			Temperatura operative: Da 5° a 35 °C Temperatura di stoccaggio: Da -20° a 60 °C Umidità operative: Da 10% a 85%
Dimensioni			614,0 (L) x 401,4 ~ 551,4 (A) x 268,4 (P) mm
Peso (peso netto)			7,0 kg (netto)
Specfiche meccaniche			Inclinazione: Da -5° a +35° (inclinazione di 35 gradi solo nel punto più alto dell'angolo di elevazione) Rotazione: Da -30° a +30° Regolazione dell'altezza: Da 0 mm a 150 mm Perno: Da -90° a 90° Piedistallo scollegabile: Si (piedistallo scollegabile con rilascio della vite)
Controlli esterni	Switch/Pulsanti		Pulsante di alimentazione Volume MENU/INVIO OD Input Modalità gioco
	Funzioni		Contrasto Punto di mira Luminosity OD Satur. 6assi DTS (modelli selezionati) Temp. Colore ULMB Spia blu Avvio rapido eColor Modalità gioco Gamma Spegnimento carica USB Adaptive contrast Lingua Dark boost Intervaggio OSD sRGB Mode Selezione del segnale di ingresso (solo nei modelli a doppio ingresso) Satura Informazioni sul display Refresh rate number Reset Trasparenza Uscita
Tutte le specifiche sono soggetti a modifiche nella preavviso.

Il manuale e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer. * Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.

Guida rapida per il monitor LCD Acer (QSG)

Nota: Cavi schermati

Dichiarazione di conformità

Noi,

Acer Incorporated

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto:

Prodotto: Monitor LCD

Marchio depositato: Acer

Numero del modello: XB271HK

Numero SKU: XB271HKxxxxxx

("x" = 0~9, a ~ z, A ~ Z, o vuoto)

Al quale si riferisce la presente dichiarazione è conforme ai relativi standard o ad altri documenti di standardizzazione:

EN55022:2010 Classe B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Classe D EN61000-3-3:2008 EN60950-1:2006/A11:2009/A1:2010+A12:2011 Regolamento (CE) N. 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

Con la presente dichiariamo che il suddetto prodotto è conforme ai requisiti essenziali e alle altre disposizioni applicabili della Direttiva EMC 2004/108/CE, Direttiva sulla bassa tensione 2006/95/CE, Direttiva RoHS 2011/65/CE e Direttiva 2009/125/CE con riguardo allo stabilire un framework per le impostazioni dei requisiti di ecodesign per i prodotti legati all'energia.

L'anno di inizio applicato è marchiato CE 2015.

RU Jan/Responsabile senior Regolazione, Acer Inc.

Sep. 10, 2015

Data
