XB271HK - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Mark	ACER
Mudel	XB271HK
Ekraani suurus	27 tolli (69 cm)
Maksimaalne eraldusvõime	3840 x 2160 60 Hz juures
Paneeli tehnoloogia	IPS (In-Plane Switching)
Heledus	300 cd/m² (tüüpiline)
Kontrastsus	1000:1
Reageerimisaeg	4 ms (hallist halli)
Vaatenurk	178° horisontaalne / 178° vertikaalne
Värvide arv	1,07 miljardit
Sagedused	Horisontaalne: 31‑135 kHz, Vertikaalne: 24‑75 Hz
Ühendused	HDMI 19 kontaktiga, DP 20 kontaktiga, USB 3.0 x 4
Sisseehitatud kõlarid	2 W x 2 (valikuline)
Toide	100‑240 V, 50/60 Hz
Tarbimine (töörežiim)	71,5 W (tüüpiline)
Tarbimine (ooterežiim)	0,42 W (tüüpiline)
Energiatõhususe klass	C
Mõõdud (L x K x S)	614,0 x 401,4~551,4 x 268,4 mm
Netokaal	7,0 kg
Kõrguse reguleerimine	0 kuni 150 mm
Kallutamine	-5° kuni +35°
Pööramine	-30° kuni +30°
Pööre	-90° kuni 90°
Hooldus	Puhastage pehme lapiga ja lahustivaba lahusega; ärge kunagi pihustage vedelikku otse ekraanile.
Töötemperatuur	5 °C kuni 35 °C
Hoiustamistemperatuur	-20 °C kuni 60 °C

Korduma kippuvad küsimused - XB271HK ACER

Kuidas puhastada monitori ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Pihustage lahustivaba puhastuslahust pehmele lapile (ärge kunagi pihustage otse ekraanile) ja pühkige õrnalt. Ärge kasutage ammoniaaki või alkoholi sisaldavaid tooteid.

Mis on maksimaalne toetatud eraldusvõime?

Maksimaalne eraldusvõime on 3840 x 2160 60 Hz juures HDMI või DP kaudu.

Kuidas reguleerida monitori kõrgust?

Monitoril on kõrguse reguleerimine vahemikus 0 kuni 150 mm. Haarake alusest ja tõstke või langetage ekraani õrnalt.

Kas ma saan kasutada VGA-kaablit?

Monitoril pole VGA-porti. Kasutage HDMI või DisplayPort sisendeid.

Kuidas aktiveerida mängurežiim?

Vajutage monitori tagaküljel asuvat nuppu G (mängurežiim), et pääseda juurde mänguseadetele (sihtpunkt, OD jne).

Mida teha, kui ekraan jääb mustaks?

Kontrollige, kas toitekaabel on ühendatud ja toitelüliti on sees. Veenduge, et signaalikaabel (HDMI/DP) on arvutiga korralikult ühendatud ja arvuti on sisse lülitatud.

Kas monitor ühildub VESA kinnitusega?

Jah, monitor on VESA ühilduv. Saate jalga eemaldada ja kasutada standardset seinakinnitust.

Kuidas vähendada energiatarbimist?

Kasutage automaatset ooterežiimi (monitor läheb pärast tegevusetust ooterežiimi) ja reguleerige heledus mugavale tasemele. Monitor tarbib ooterežiimis 0,42 W ja väljalülitatuna 0,39 W.

Kas ma saan USB-funktsiooni kasutada, kui monitor on välja lülitatud?

Jah, kui OSD-menüüs on lubatud funktsioon USB laadimine väljalülitatuna, jäävad USB-pordid toite alla ka siis, kui monitor on välja lülitatud.

Kust leida draiveri või püsivara uuendusi?

Minge Aceri ametlikule toelehele (www.acer.com) ja otsige oma mudelit XB271HK, et alla laadida uusimad draiverid ja käsiraamatud.

KASUTUSJUHEND XB271HK ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. - Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4 °F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt kahjustuda.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitori ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorisse satub vedelikku või monitor jääb vihma kätte. LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge (valitud mudelitel).
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud (valitud mudelitel).
4. Kinnitage alus jala külge, keerates kruvi komplektis oleva saki või sobiva mutrivõtmega (valitud mudelitel).

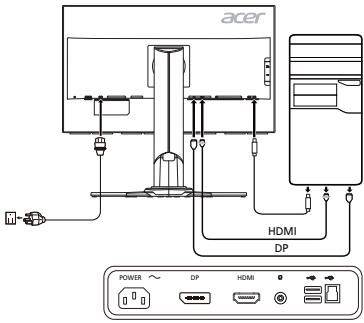

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage HDMI-kaabel

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage HDMI-kaabel arvutiga.

2-2 Ühendage DP-kaabel

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Ühendage helikaabel (valikuline).
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.
4. Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata.

Füüsilised nupud

Nr	Ikoon	Nimetus	Kirjeldus
1, 2	◎	Toitenupp/-indikaator	Lültab monitori sisse/välja. Kui monitor on sisse lūlitatud, on indikaator sinine. Kui monitor on puhke-/sāsturežimi, on indikaator kollane.
3	MENU	Menüfunktsionid	Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uesti.
4	Input	Sisendi nupp	Vajutage sisendite vahel lūlitumiseks.
5	+	Helitugevuse nupp	Vajutage, et helitugevuse liugastmik aktiveerida.
6	◎	OD	Vajutage nuppu, et OD fuktssoon aktiveerida ja seadistada see kas režimi Tavaline või Ekstreemne. Kui OSD on aktivne, vajutage seda valiku sisestamiseks.
7	G	Mängurežim	Vajutage, et Mängurežimile lūlituda.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikku energiat ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühte või mitut järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMC direktiivi 2004/108/EÜ, madalpingedirektiivi 2006/95/EÜ, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori sellest kohast kinni hoides.

Tähelepanu! Varjestatud kaablid

EMC eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud järgmised tingimused: (1) Seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivad raadiohäired.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See toitel või toote pakendil olev tähis näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohas. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtmise inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpðhimöte	Värviline TFT LCD
	Suurus	27"W (69 cm)
	Pikslí mõötmied	0,1552 mm (H) × 0,1552 mm (V)
	Heledus	300 cd/m2(tüρiline)
	Kontrastus	1000:1
	Vaatenurk	178° (H) 178° (V) (CR=10)
	Reageerimisaeg	4 ms (G-st G-ni)
	Paneell tüpp	Lennukis lullitamine (IPS)
	Video	R, G, B analogogliides
	H-sagedus	31 kHz – 135 kHz
	V-sagedus	24 – 75 Hz
Värvitäpsus		1,07 miljardit
Piksilisagedus		594 MHz
Maksimaaline lahutusvöime		3840 × 2160 @ 60 Hz
Isehäälestumine		VESA DDCCI/DDC2B
Energiatóhususe klass		C
*Aastane energiatarve		74 (kWh) (HDMI-sisendiga mudelil)
Elektrarbimine (200 niti juures)	Sisselūlītatuna	71,5 W (tüρiline)
	Puhkerežimiis	0,42 W (tüρiline)
	Väljalūlītatuna	0,39 W (tüρiline)
Sisendpistik		HDMI 19-kontaktiline DP 20-kontaktiline
Video sisendsignaal		HDMI DP
Köllarid		2 W x 2 (ainult helisendiga mudelitel) (valikuline)
USB		USB 3.0 x 4
Ekraani maksimaalsed mõötmied		Horisontaalne: 596,16 mm Vertikaalne: 335,34 mm
Toiteaillikas		100 – 240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 5 °C kuni 35 °C Sälittamistemperatuur: -20 °C kuni 60 °C Öhuniskus tõkeskonnas: 10% kuni 85%
Mõötmied		614,0 (L) × 401,4 kuni 551,4 (K) × 268,4 (S) mm
Mass (netomass)		7,0 kg (neto)
Mehaanilised andmed		Kaldenurk: -5" kuni +35" (kaldenurk 35 kraadi on saavutatav ainult monitori körgeimas asendis) Põördenurk: -30" kuni +30" Körguse regulerimisvahemik: 0 mm kuni 150 mm Põördepunkt: -90" kuni 90" Lahtivöetav jalg: jah (kruviga kinnitatav lahtivöetav jalg)
Füülilised nupud	Lülid/nupud	Toitenupp MENÜU/SISENE Sisend Mängurežiim
	Funktsionid	Kontrastus Heledus 6-teljeline kullastus Värvitermetapruur Sinine tuli eColor Gamma Adaptive contrast Dark boost sRGB-rezim Küllastus Refresh rate number Läbipalistvus Valju
Köski tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt. *Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
