XB271HK - Monitör ACER - Ücretsiz kullanım kılavuzu

Ürün Türü	LCD Monitör
Marka	ACER
Model	XB271HK
Ekran Boyutu	27 inç (69 cm)
Maksimum Çözünürlük	3840 x 2160 @ 60 Hz
Panel Teknolojisi	IPS (In‑Plane Switching)
Parlaklık	300 cd/m² (tipik)
Kontrast	1000:1
Tepki Süresi	4 ms (gri-gri)
Görüş Açısı	178° yatay / 178° dikey
Renk Sayısı	1,07 milyar
Frekanslar	Yatay: 31‑135 kHz, Dikey: 24‑75 Hz
Konektörler	HDMI 19 pin, DP 20 pin, USB 3.0 x 4
Dahili Hoparlörler	2 W x 2 (isteğe bağlı)
Güç Kaynağı	100‑240 V, 50/60 Hz
Güç Tüketimi (çalışma)	71,5 W (tipik)
Güç Tüketimi (bekleme)	0,42 W (tipik)
Enerji Verimliliği Sınıfı	C
Boyutlar (G x Y x D)	614,0 x 401,4~551,4 x 268,4 mm
Net Ağırlık	7,0 kg
Yükseklik Ayarı	0‑150 mm
Eğim	-5° ila +35°
Döndürme	-30° ila +30°
Pivot	-90° ila 90°
Bakım	Yumuşak bir bez ve solvent içermeyen bir solüsyonla temizleyin; sıvıyı asla doğrudan ekrana püskürtmeyin.
Çalışma Sıcaklığı	5 °C ila 35 °C
Depolama Sıcaklığı	-20 °C ila 60 °C

Sık sorulan sorular - XB271HK ACER

Monitör ekranı nasıl temizlenir?

Monitörü kapatın ve güç kablosunu çıkarın. Yumuşak bir beze solvent içermeyen bir temizlik solüsyonu püskürtün (asla doğrudan ekrana püskürtmeyin) ve nazikçe silin. Amonyak veya alkol bazlı ürünler kullanmayın.

Desteklenen maksimum çözünürlük nedir?

Maksimum çözünürlük HDMI veya DP üzerinden 3840 x 2160 @ 60 Hz'dir.

Monitörün yüksekliği nasıl ayarlanır?

Monitörün 0‑150 mm yükseklik ayarı vardır. Tabanı kavrayın ve ekranı yavaşça yükseltin veya alçaltın.

VGA kablosu kullanabilir miyim?

Monitörde VGA bağlantı noktası yoktur. HDMI veya DisplayPort girişlerini kullanın.

Oyun modu nasıl etkinleştirilir?

Monitörün arkasındaki G (Oyun Modu) düğmesine basarak oyun ayarlarına erişin (nişan noktası, OD vb.).

Ekran siyah kalırsa ne yapmalıyım?

Güç kablosunun takılı olduğunu ve güç anahtarının açık olduğunu kontrol edin. Sinyal kablosunun (HDMI/DP) bilgisayara doğru şekilde bağlandığından ve bilgisayarın açık olduğundan emin olun.

Monitör VESA montajı ile uyumlu mu?

Evet, monitör VESA uyumludur. Ayağı çıkararak standart bir duvar montaj aparatı kullanabilirsiniz.

Enerji tüketimi nasıl azaltılır?

Otomatik bekleme modunu kullanın (monitör hareketsizlikten sonra bekleme moduna geçer) ve parlaklığı rahat bir seviyeye ayarlayın. Monitör beklemede 0,42 W ve kapalıyken 0,39 W tüketir.

Monitör kapalıyken USB işlevini kullanabilir miyim?

Evet, OSD menüsünde Kapalıyken USB Şarjı işlevi etkinleştirilmişse, monitör kapalıyken bile USB bağlantı noktaları güç alır.

Sürücü veya donanım yazılımı güncellemeleri nerede bulunur?

Acer resmi destek sitesine (www.acer.com) gidin ve en son sürücüleri ve kılavuzları indirmek için modelinizi XB271HK olarak arayın.

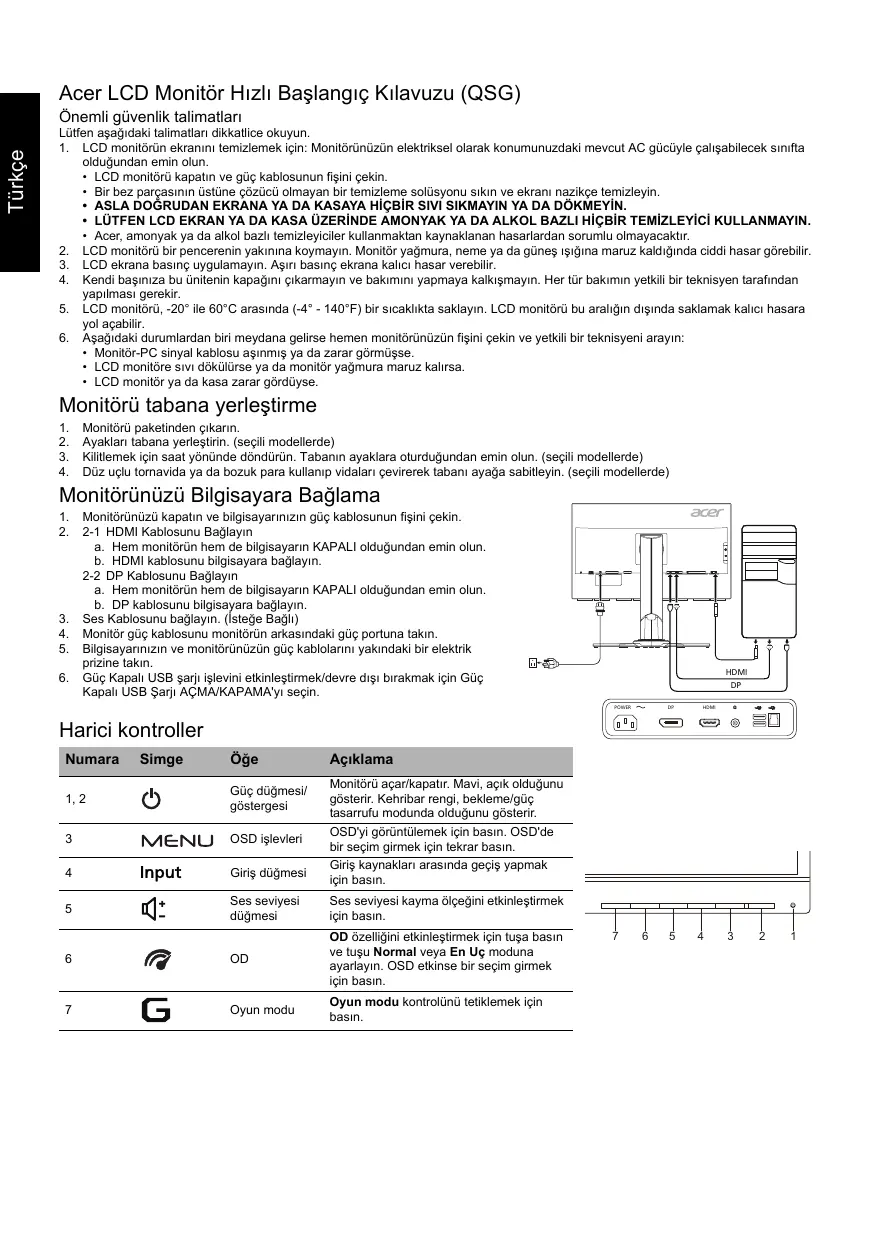

KULLANIM KILAVUZU XB271HK ACER

Önemli güvenlik talimatları

Lütfen aşağıdaki talimatları dikkatlice okuyun.

1. LCD monitör ekranını temizlemek için: Monitörünüzün, bulunduğunuz yerdeki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
2. LCD monitörü kapatın ve güç kablosunun fişini çekin.
3. Bir bez parçasının üzerine çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
4. Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
5. LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
6. LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
7. Kendi başınıza bu ünitenin kapağını sökmeyin ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılmalıdır.
8. LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
9. Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
10. Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
11. LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
12. LCD monitör ya da kasa zarar gördüyse.

Monitörü tabana yerleştirme

1. Monitörü paketinden çıkarın.
2. Ayakları tabana yerleştirin. (seçili modellerde)
3. Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
4. Düz uçlu tornavida ya da bozuk para kullanarak vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

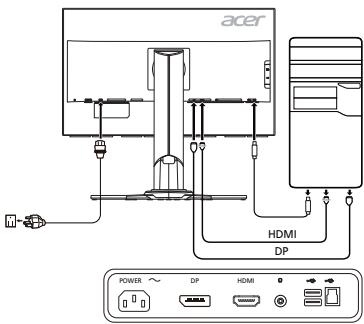

Monitörünüzü Bilgisayara Bağlama

1. Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
2. 2-1 HDMI Kablosunu Bağlayın

a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI kablosunu bilgisayara bağlayın.

2-2 DP Kablosunu Bağlayın a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın.

1. Ses Kablosunu bağlayın. (İsteğe Bağlı)
2. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
3. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.

Harici kontroller

Numara	Simge	Öğe	Açıklama
1, 2	B	Güç duğmesi/ gõstergesi	Monitör üçar/kapatir. Mavi, açık Oldugu nü gõstérir. Kehribar rengi, bekleme/güç tasarrufu modunda Oldugu nü gõstérir.
3	MENU	OSD ilevleri	OSD'yi:görütülemek icin basin. OSD'de bir seçim girmek icin tekrar basin.
4	Input	Giriş duğmesi	Giriş kaynaklıarı arasindaGPCŞ yapmak icin basin.
5	A+	Ses seviyesi duğmesi	Ses seviyesi kayma olçebin iakinleşirmek icin basin.
6		OD	OD üzeligişi etkinleşirmek icin tuşa basin ve tuşu Normal veya En Uç moduna ayarlayin. OSD etkinse bir seçim girmek icin basin.
7	G	Oyun modu	Oyun modu kontrolsunü tetiklemek icin basin.

Düzenlemeler ve güvenlik bildirimleri

FCC bildirimi

Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar, ev kurulumunda zararlı girişime karşı makul bir koruma sağlamak için tasarlanmıştır. Bu aygıt radyo frekansı enerjisi üretir, kullanır ve yayabilir; ayrıca talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı girişime neden olabilir. Bununla birlikte, belirli bir kurulumda girişimin oluşmayacağının garantisi yoktur. Aygıt, radyo veya televizyonun sinyal alımında, aygıtı kapatıp açarak tespit edilebilen zararlı bir girişime neden olursa, kullanıcı aşağıdaki önlemlerden birini veya birkaçını alarak bu girişimi düzeltmeyi deneyebilir:

• Alıcı antenin yerini ya da yönünü değiştirin.
• Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
• Aygıtı, alıcının bağlı olduğu devreden farklı bir devredeki prize bağlayın.
• Yardım için satıcınıza ya da deneyimli bir radyo/televizyon teknisyenine danışın.

CE Uygunluk beyanı

Bu belge ile Acer Inc., bu LCD monitörün EMC Yönetmeliği 2004/108/AT, Alçak Gerilim Yönetmeliği 2006/95/AT ve RoHS Yönetmeliği 2011/65/AB ile 2009/125/AT Yönetmeliği'nin enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.

Uyarı:

Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.

Uyarı: Blendajlı kablolar

Diğer bilişim aygıtlarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.

Uyarı: Çevresel aygıtlar

Bu ekipmana yalnızca B Sınıfı sınırına uygun olduğu sertifikalandırılmış çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına girişim meydana gelebilir.

Dikkat

Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkını feshedebilir.

Çalışma koşulları

Bu aygıt FCC Kuralları'nın 15. maddesine uygundur. Çalışma şu iki koşula bağlıdır: (1) bu aygıt zararlı bir girişime neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıtın aldığı her türlü girişimi kabul etmek zorundadır.

Uyarı: Kanadalı kullanıcılar

Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.

Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması

Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzü bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.

TEKNİK ÖZELLİKLER

LCD Panel	Sürücü Sistemi		TFT Renkli LCD
	Boyut		27"W (69 cm)
	Piksel Araişi		0,1552 mm (Y) x 0,1552 mm (D)
	Parlaklik		300 cd/m2 (Tipik)
	Kontrast		1000:1
	Görüllebilir Aci		178° (Y) 178° (D) (CR=10)
	Tepki Suresi		4 ms (G - G)
	Panel Türü		In-Plane Switching (IPS)
	Video		R, G, B Analog Arabirim
	Yatay Frekans		31 kHz – 135 kHz
	Dikey Frekans		24 – 75 Hz
Ekran Renkleri			1,07 milyar
Dot Clock			594 MHz
Maksimum Çozünurlük			3840 x 2160 @ 60 Hz
Tek ve Kullan			VESA DDCCI/DDC2B
Enerji Verimiligi Sinifi			C
*Yilik Enerji Tuketimi			74 (kWh) (HDMI girişi Modeli lçın)
Ekran Renkleri			1,07 milyar
Dot Clock			594 MHz
Maksimum Çozünurlük			3840 x 2160 @ 60 Hz
Tek ve Kullan			VESA DDCCI/DDC2B
Enerji Verimiligi Sinifi			C
*Yilik Ekerj Tuketimi			74 (kWh) (HDMI girişi Modeli lçın)
Güç Tuketimi (200 nit'te)	Açık Mod		71,5 W (Tipik)
	Uyku Modu		0,42 W (Tipik)
	Kapali Mod		0,39 W (Tipik)
Girgis Bağlayüzis			HDMI 19 pim DP 20 pim
Girgis Video Sinyali			HDMI DP
Hoparlorler			2 W x 2 (Sadece Ses Girişi Model) (Isteşe®,) USB 3.0 x 4
Maksimum Ekran Buyüklugu			Yatay: 596,16 mm Dikey: 335,34 mm
Güç Kaynaya			100–240 V, 50/60 Hz
Çevresel Durumlar			Çalıma Sıcaligi: 5° – 35°C Saklama Sıcaligi: -20° – 60°C Çalıma Nem Araişi: %10 – %85
Boyutlar			614,0 (G) x 401,4 – 551,4 (Y) x 268,4 (D) mm
Ağırlik (Net)			7,0 kg (net)
Mekanizma Teknik Özellikleri			Eğirm: -5° – +35° (Yükselme açsi icin sadece en yükssek noktada 35 derecelik BASIS sunulabilir) Donalık: -30° – +30° Boy ayarlaması: 0 mm – 150 mm Pivot: -90° – 90° Ayril bilir ayak noktası: Evet (Vidanin Çıkanalmasıyla ayak ayrilabilir)
Mekanizma Teknik Özellikleri			7,0 kg (net)
Harici Kontroller	Anahter/Dülgemiler	Güç Dülgmesi	SES Seviyesi
		MENÜ/GIRIS	OD
		Girisi	Oyun modu
	Iglesvier	Kontrast	Hedef nokta
		Parlaklik	OD
		6 eks. Doygun	DTS (seçili modeller)
		Renk Sıcaligi	ULMB
		Mavi ilek	Hizl Birlangı
		eColor	Oyun modu
		Gamma	Güç Kapali USB Şarı
		Adaptive contrast	Dili
		Dark boost	OSD Zaman Aşimi
		sRGB Mode	Girisi Sinyali Şeşi (sadece Çift girişi model)
		Doygunluk	Ekran Bilgisi
		Refresh rate number	Sifrla
		Şeffaik	Çkış
Tüm teknik özkelliklerde bildirim yapilmadandehyilekligegidile bilir.

Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz. *Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
